Основные виды документов, входящих в состав

Основные виды документов, входящих в состав проекта на строительство здания или сооружения 1. Текстовые документы 2. Строительные чертежи 3. Чертежи строительных изделий

Пример оформления строительного чертежа

Текстовый документ (первый лист)

Чертеж строительного изделия

Заполнение основной надписи строительных чертежей Пример заполнения

Заполнение основной надписи чертежей строительных изделий Пример заполнения

Заполнение основной надписи текстовых документов Первый лист: Пример заполнения Второй и последующие листы: Пример заполнения

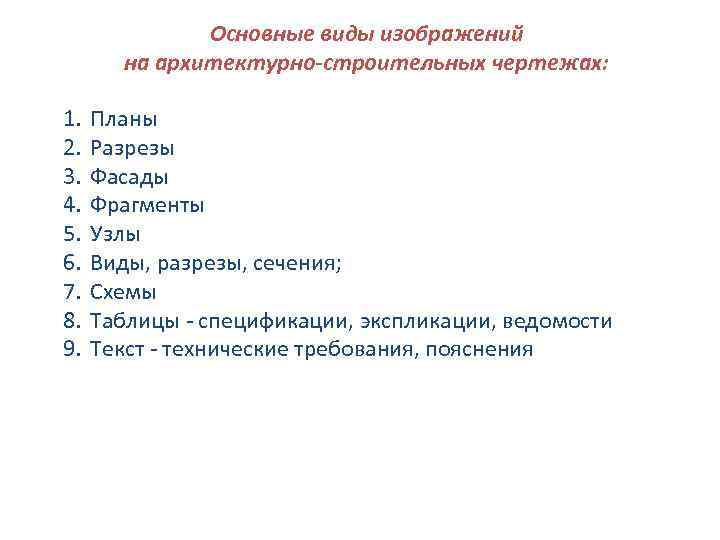

Основные виды изображений на архитектурно-строительных чертежах: 1. Планы 2. Разрезы 3. Фасады 4. Фрагменты 5. Узлы 6. Виды, разрезы, сечения; 7. Схемы 8. Таблицы - спецификации, экспликации, ведомости 9. Текст - технические требования, пояснения

1. План этажа здания

2. Разрез здания

3. Фасад здания

4. Фрагменты Фасада здания: Плана здания:

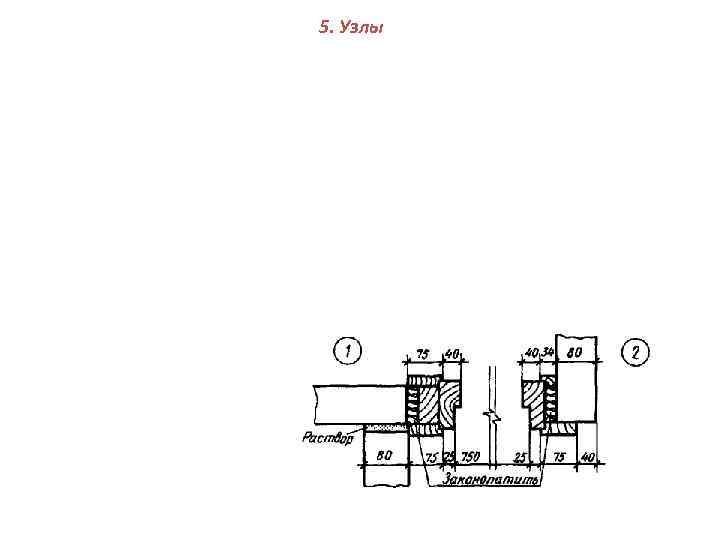

5. Узлы

5. Узел в сечении

6. Виды, разрезы, сечения Виды (А, Б) Разрез (2 -2) Сечение

6. Схемы

7. Таблицы Спецификация Ведомость Экспликация

8. Тексты (технические требования)

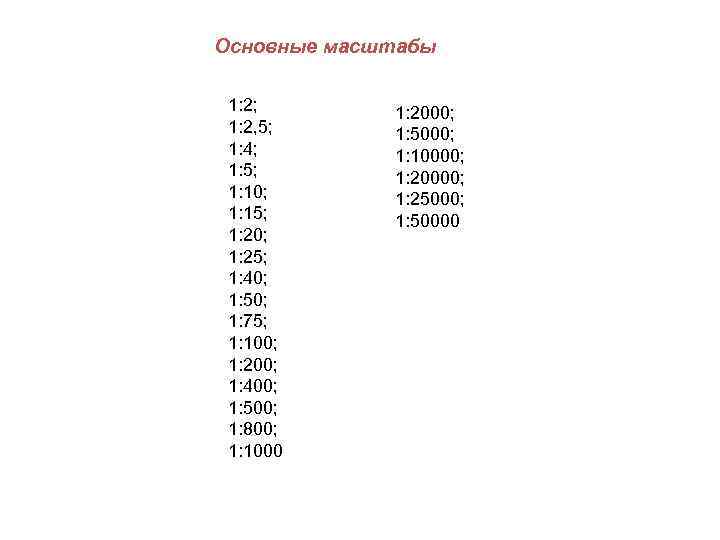

Основные масштабы 1: 2; 1: 2000; 1: 2, 5; 1: 5000; 1: 4; 1: 10000; 1: 5; 1: 20000; 1: 10; 1: 25000; 1: 15; 1: 50000 1: 20; 1: 25; 1: 40; 1: 50; 1: 75; 1: 100; 1: 200; 1: 400; 1: 500; 1: 800; 1: 1000

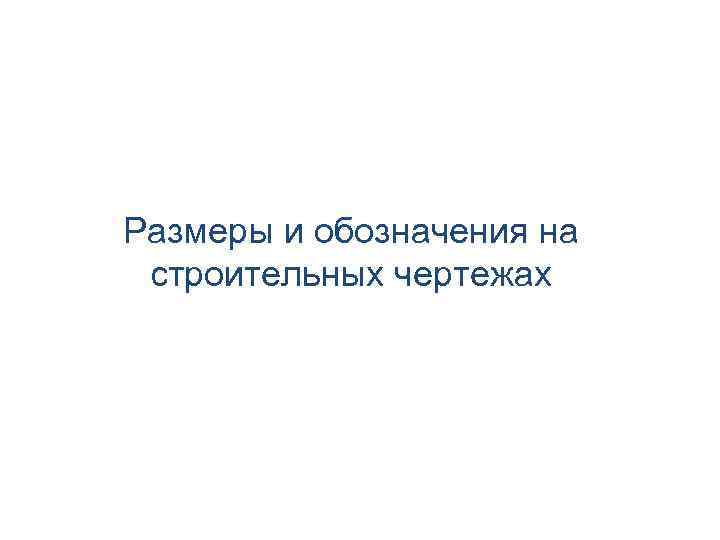

Размеры и обозначения на строительных чертежах

1. Координационные оси здания B 0 – поперечный шаг осей L 0 – продольный шаг осей а – привязка наружных стен к осям b – привязка внутренних стен к осям

Обозначения осей: 1. в кружках диаметром 6 -12 мм; Дополнительные координационные оси 2. по стороне с большим количеством осей - цифрами; 3. по стороне с меньшим количеством осей – буквами, кроме букв: Ё, З, Й, O, Х, Ц, Ч, Щ, Ъ, Ь, Ы; 4. оси обозначают обычно по левой и нижней стороне здания или сооружения.

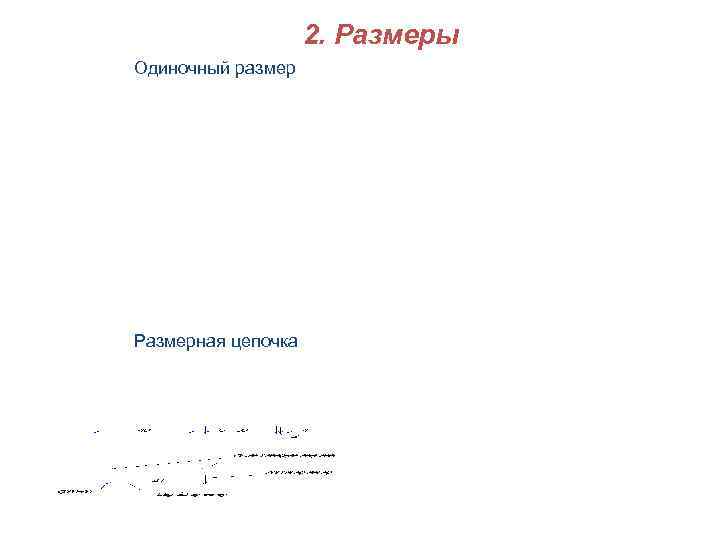

2. Размеры Одиночный размер Размерная цепочка

Порядок построения размеров в САПР

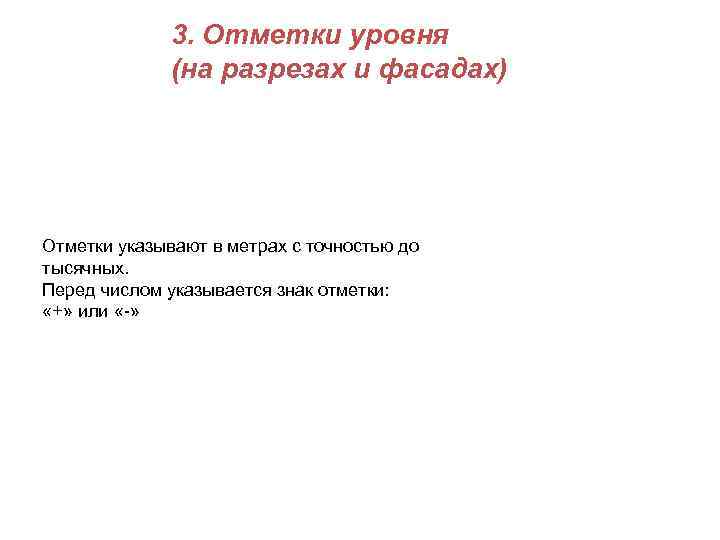

3. Отметки уровня (на разрезах и фасадах) Отметки указывают в метрах с точностью до тысячных. Перед числом указывается знак отметки: «+» или «-»

Пример использования отметок уровня

4. Отметки уровня (на планах)

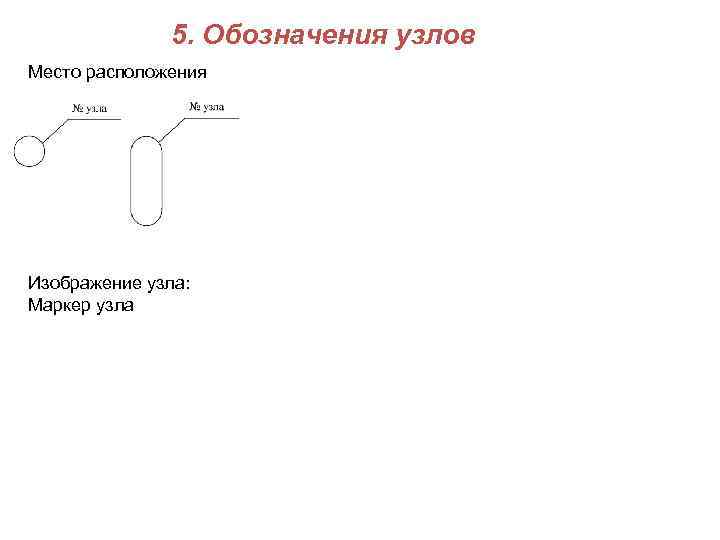

5. Обозначения узлов Место расположения Изображение узла: Маркер узла

6. Узел в сечении

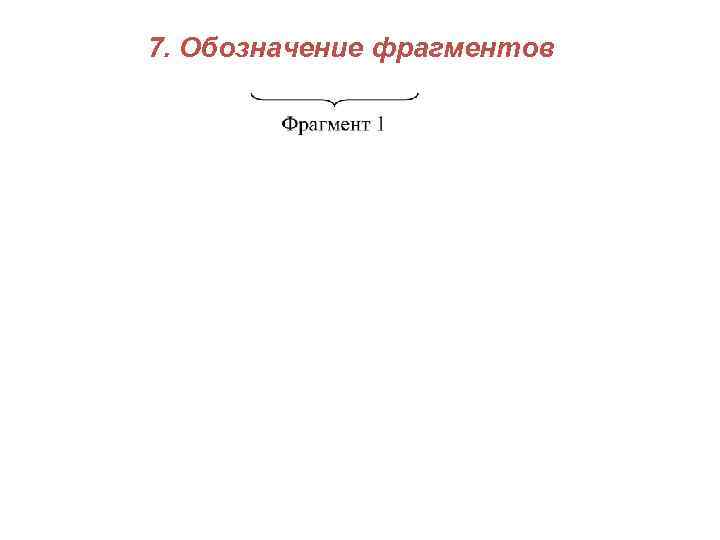

7. Обозначение фрагментов

8. Линия обрыва изображения

9. Линия-выноска

10. Линия-выноска гребенчатая

11. Выносная надпись многослойной конструкции

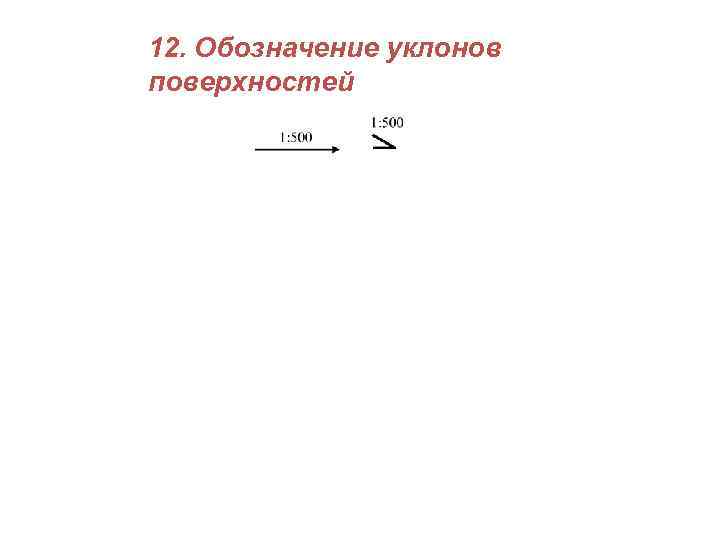

12. Обозначение уклонов поверхностей

13. Обозначение изменений на чертежах

Обозначения основных конструктивных элементов зданий

Обозначения сантехнических устройств и прочего оборудования

Условные обозначения кабинок, шкафов, отверстий, каналов

Последовательность вычерчивания плана здания

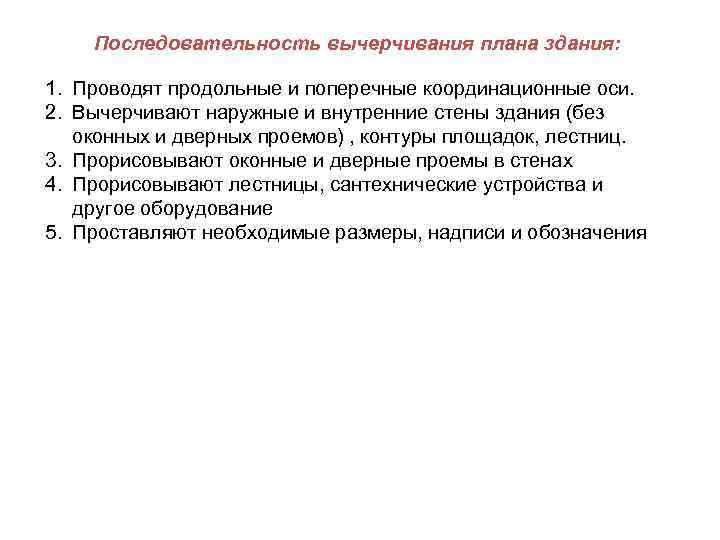

Последовательность вычерчивания плана здания: 1. Проводят продольные и поперечные координационные оси. 2. Вычерчивают наружные и внутренние стены здания (без оконных и дверных проемов) , контуры площадок, лестниц. 3. Прорисовывают оконные и дверные проемы в стенах 4. Прорисовывают лестницы, сантехнические устройства и другое оборудование 5. Проставляют необходимые размеры, надписи и обозначения

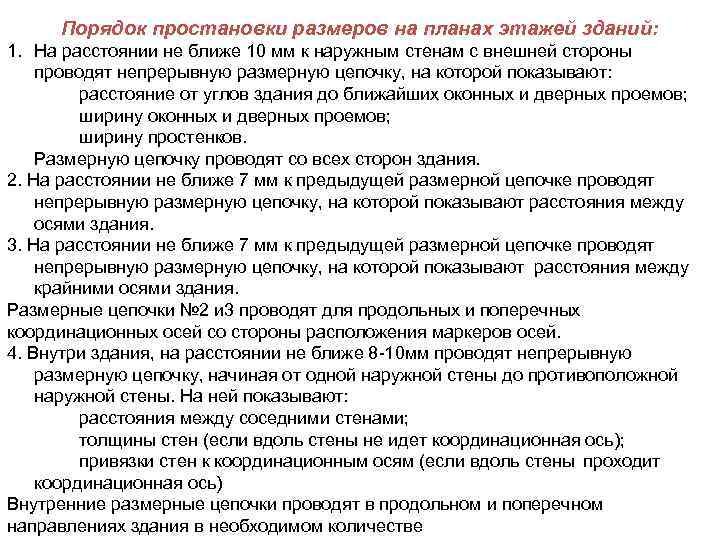

Порядок простановки размеров на планах этажей зданий: 1. На расстоянии не ближе 10 мм к наружным стенам с внешней стороны проводят непрерывную размерную цепочку, на которой показывают: расстояние от углов здания до ближайших оконных и дверных проемов; ширину простенков. Размерную цепочку проводят со всех сторон здания. 2. На расстоянии не ближе 7 мм к предыдущей размерной цепочке проводят непрерывную размерную цепочку, на которой показывают расстояния между осями здания. 3. На расстоянии не ближе 7 мм к предыдущей размерной цепочке проводят непрерывную размерную цепочку, на которой показывают расстояния между крайними осями здания. Размерные цепочки № 2 и 3 проводят для продольных и поперечных координационных осей со стороны расположения маркеров осей. 4. Внутри здания, на расстоянии не ближе 8 -10 мм проводят непрерывную размерную цепочку, начиная от одной наружной стены до противоположной наружной стены. На ней показывают: расстояния между соседними стенами; толщины стен (если вдоль стены не идет координационная ось); привязки стен к координационным осям (если вдоль стены проходит координационная ось) Внутренние размерные цепочки проводят в продольном и поперечном направлениях здания в необходимом количестве

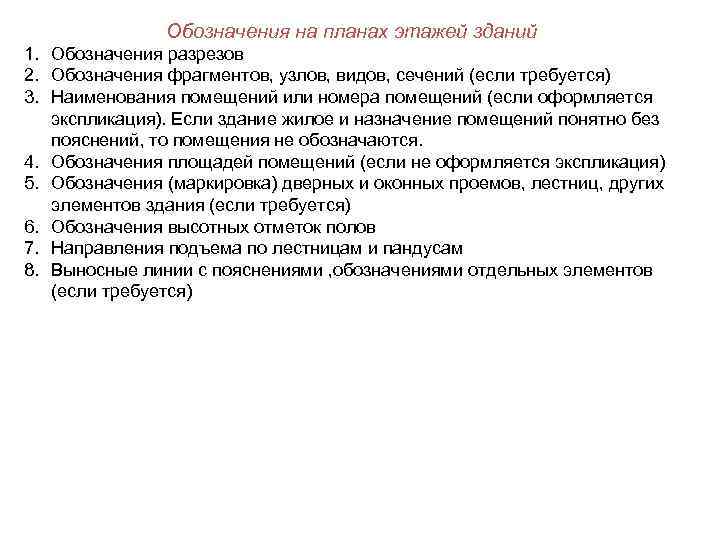

Обозначения на планах этажей зданий 1. Обозначения разрезов 2. Обозначения фрагментов, узлов, видов, сечений (если требуется) 3. Наименования помещений или номера помещений (если оформляется экспликация). Если здание жилое и назначение помещений понятно без пояснений, то помещения не обозначаются. 4. Обозначения площадей помещений (если не оформляется экспликация) 5. Обозначения (маркировка) дверных и оконных проемов, лестниц, других элементов здания (если требуется) 6. Обозначения высотных отметок полов 7. Направления подъема по лестницам и пандусам 8. Выносные линии с пояснениями , обозначениями отдельных элементов (если требуется)

Последовательность вычерчивания разреза здания

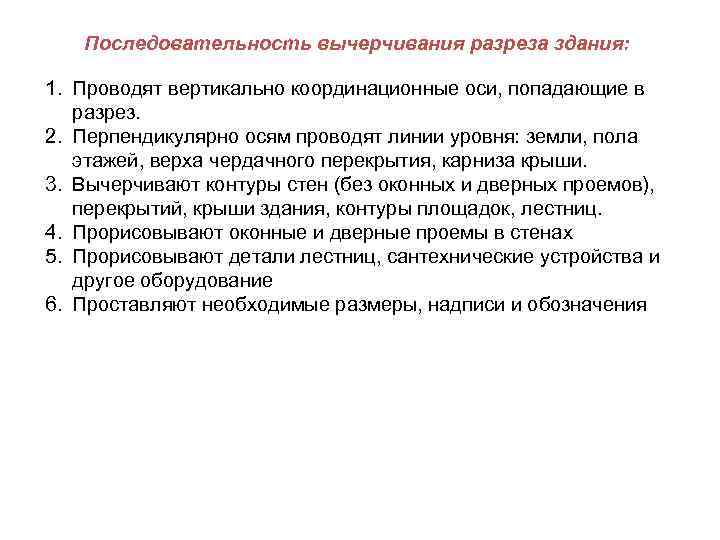

Последовательность вычерчивания разреза здания: 1. Проводят вертикально координационные оси, попадающие в разрез. 2. Перпендикулярно осям проводят линии уровня: земли, пола этажей, верха чердачного перекрытия, карниза крыши. 3. Вычерчивают контуры стен (без оконных и дверных проемов), перекрытий, крыши здания, контуры площадок, лестниц. 4. Прорисовывают оконные и дверные проемы в стенах 5. Прорисовывают детали лестниц, сантехнические устройства и другое оборудование 6. Проставляют необходимые размеры, надписи и обозначения

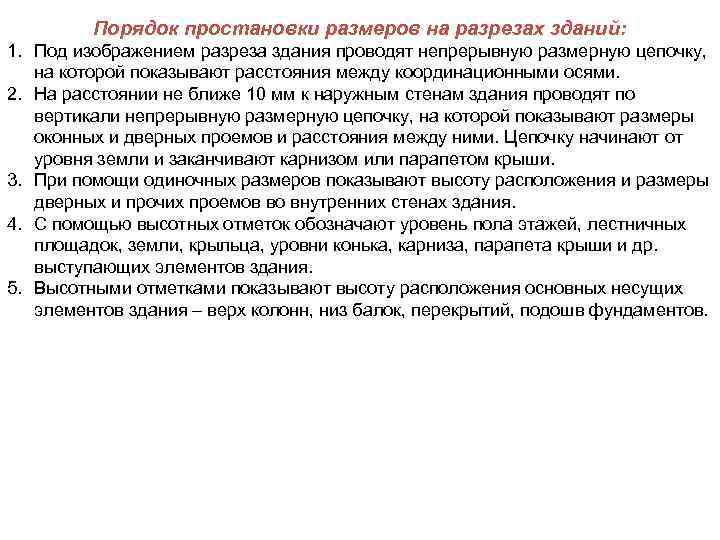

Порядок простановки размеров на разрезах зданий: 1. Под изображением разреза здания проводят непрерывную размерную цепочку, на которой показывают расстояния между координационными осями. 2. На расстоянии не ближе 10 мм к наружным стенам здания проводят по вертикали непрерывную размерную цепочку, на которой показывают размеры оконных и дверных проемов и расстояния между ними. Цепочку начинают от уровня земли и заканчивают карнизом или парапетом крыши. 3. При помощи одиночных размеров показывают высоту расположения и размеры дверных и прочих проемов во внутренних стенах здания. 4. С помощью высотных отметок обозначают уровень пола этажей, лестничных площадок, земли, крыльца, уровни конька, карниза, парапета крыши и др. выступающих элементов здания. 5. Высотными отметками показывают высоту расположения основных несущих элементов здания – верх колонн, низ балок, перекрытий, подошв фундаментов.

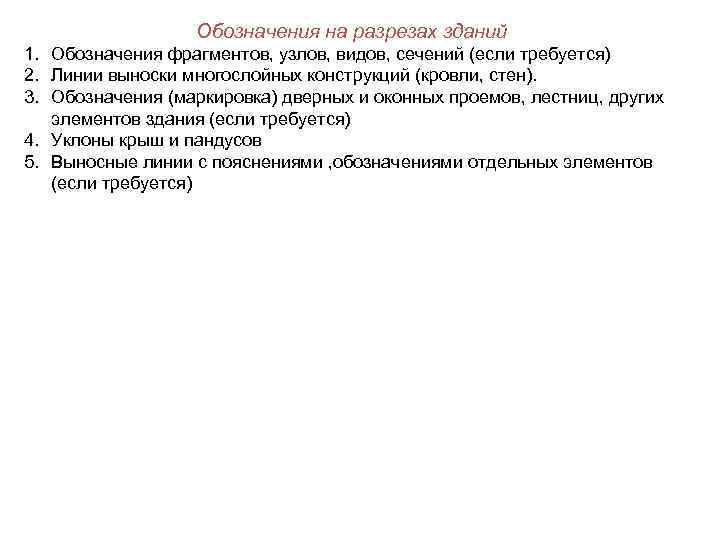

Обозначения на разрезах зданий 1. Обозначения фрагментов, узлов, видов, сечений (если требуется) 2. Линии выноски многослойных конструкций (кровли, стен). 3. Обозначения (маркировка) дверных и оконных проемов, лестниц, других элементов здания (если требуется) 4. Уклоны крыш и пандусов 5. Выносные линии с пояснениями , обозначениями отдельных элементов (если требуется)

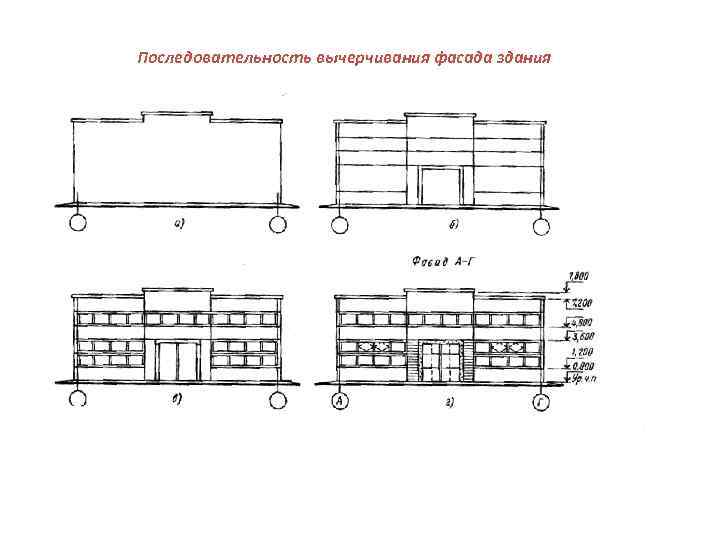

Последовательность вычерчивания фасада здания

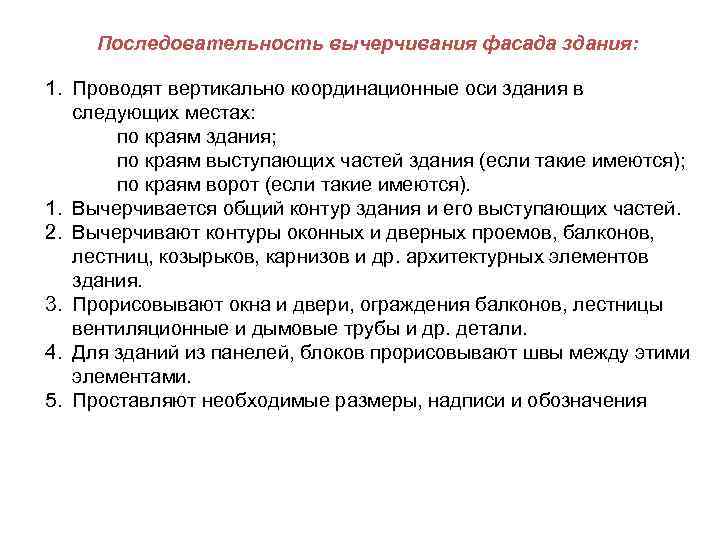

Последовательность вычерчивания фасада здания: 1. Проводят вертикально координационные оси здания в следующих местах: по краям здания; по краям выступающих частей здания (если такие имеются); по краям ворот (если такие имеются). 1. Вычерчивается общий контур здания и его выступающих частей. 2. Вычерчивают контуры оконных и дверных проемов, балконов, лестниц, козырьков, карнизов и др. архитектурных элементов здания. 3. Прорисовывают окна и двери, ограждения балконов, лестницы вентиляционные и дымовые трубы и др. детали. 4. Для зданий из панелей, блоков прорисовывают швы между этими элементами. 5. Проставляют необходимые размеры, надписи и обозначения

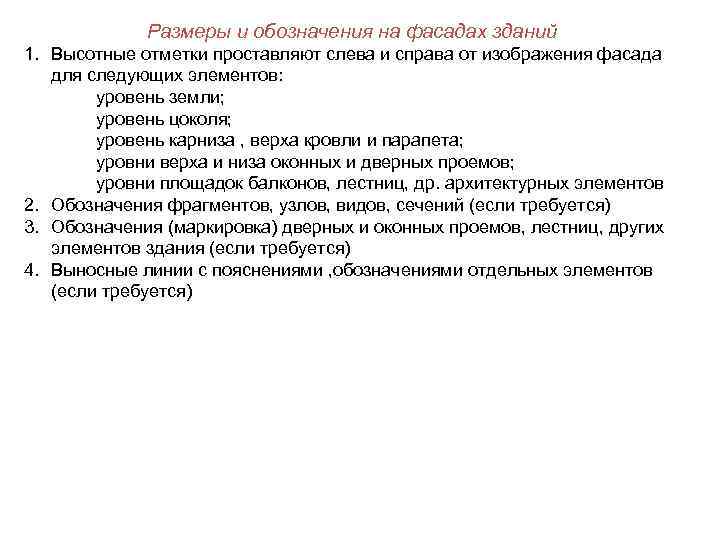

Размеры и обозначения на фасадах зданий 1. Высотные отметки проставляют слева и справа от изображения фасада для следующих элементов: уровень земли; уровень цоколя; уровень карниза , верха кровли и парапета; уровни верха и низа оконных и дверных проемов; уровни площадок балконов, лестниц, др. архитектурных элементов 2. Обозначения фрагментов, узлов, видов, сечений (если требуется) 3. Обозначения (маркировка) дверных и оконных проемов, лестниц, других элементов здания (если требуется) 4. Выносные линии с пояснениями , обозначениями отдельных элементов (если требуется)
