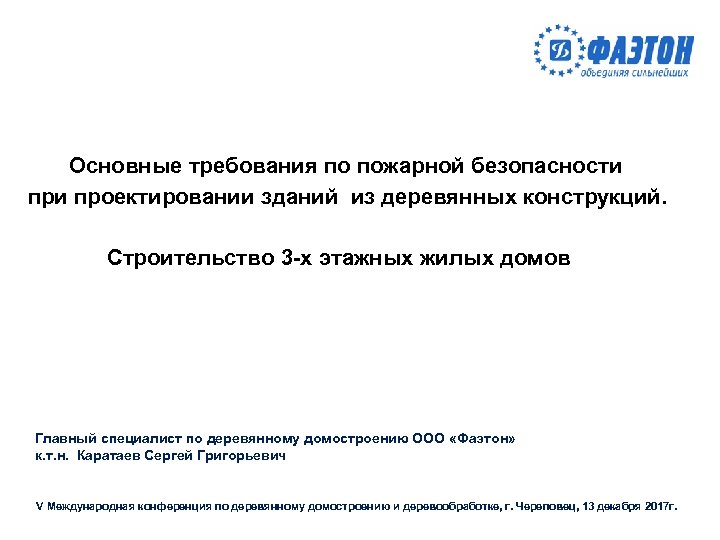

Основные требования по пожарной безопасности при проектировании зданий из деревянных конструкций. Строительство 3 -х этажных жилых домов Главный специалист по деревянному домостроению ООО «Фаэтон» к. т. н. Каратаев Сергей Григорьевич V Международная конференция по деревянному домостроению и деревообработке, г. Череповец, 13 декабря 2017 г.
Основные нормативные документы по пожарной безопасности Федеральный закон от 22 июля 2008 г. РФ № 123 -ФЗ "Технический регламент о требованиях пожарной безопасности" (с изменениями от 10 июля 2012 г. ) СП 2. 13130. 2012 «Системы противопожарной защиты. Обеспечение объектов защиты» огнестойкости СП 4. 13230. 2013 «Системы противопожарной защиты. Ограничение распространения пожара на объектах защиты. Требования к объемно-планировочным и конструктивным решениям» СП 54. 13330. 2011 «Здания жилые многоквартирные. Актуализированная редакция СНи. П 31 -01 -2003»
СП 54. 13330. 2011 «Здания жилые многоквартирные. Актуализированная редакция СНи. П 31 -01 -2003» Раздел 4 Общие положения 4. 1 Строительство жилых зданий должно осуществляться по рабочей документации в соответствии с утвержденной в установленном порядке проектной документацией, а также с требованиями настоящего свода правил и других нормативных документов, устанавливающих правила проектирования и строительства Раздел 6. 5 Жилые здания (дома) 6. 5. 1 Допустимую высоту здания класса Ф 1. 3 (многоквартирные здания) и площадь этажа в пределах пожарного отсека следует определять в зависимости от степени огнестойкости и класса конструктивной пожарной опасности по таблице 6. 8.

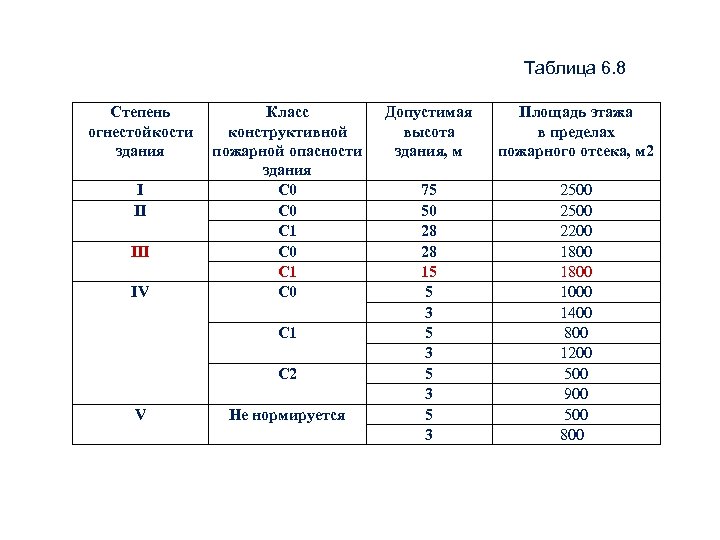

Таблица 6. 8 Степень огнестойкости здания I II III IV Класс конструктивной пожарной опасности здания С 0 С 1 С 2 V Не нормируется Допустимая высота здания, м 75 50 28 28 15 5 3 5 3 Площадь этажа в пределах пожарного отсека, м 2 2500 2200 1800 1000 1400 800 1200 500 900 500 800

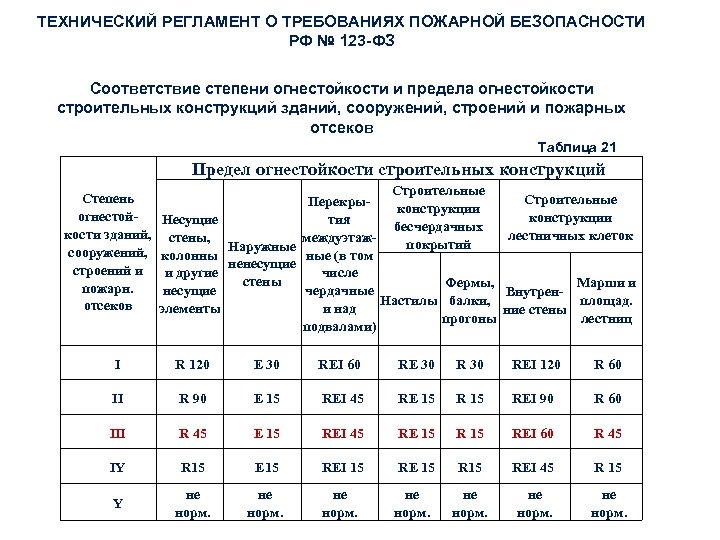

ТЕХНИЧЕСКИЙ РЕГЛАМЕНТ О ТРЕБОВАНИЯХ ПОЖАРНОЙ БЕЗОПАСНОСТИ РФ № 123 -ФЗ Соответствие степени огнестойкости и предела огнестойкости строительных конструкций зданий, сооружений, строений и пожарных отсеков Таблица 21 Предел огнестойкости строительных конструкций Степень огнестойкости зданий, сооружений, строений и пожарн. отсеков Строительные Перекрыконструкции Несущие тия бесчердачных лестничных клеток стены, междуэтажпокрытий Наружные колонны ные (в том ненесущие и другие числе стены Фермы, Марши и несущие чердачные Внутрен. Настилы балки, площад. элементы и над ние стены прогоны лестниц подвалами) I R 120 Е 30 REI 60 RE 30 REI 120 R 60 II R 90 Е 15 REI 45 RE 15 REI 90 R 60 III R 45 Е 15 REI 45 RE 15 REI 60 R 45 IY R 15 E 15 REI 15 REI 45 R 15 Y не норм.
ТЕХНИЧЕСКИЙ РЕГЛАМЕНТ О ТРЕБОВАНИЯХ ПОЖАРНОЙ БЕЗОПАСНОСТИ РФ № 123 -ФЗ Cоответствие класса конструктивной пожарной опасности и класса пожарной опасности строительных конструкций зданий, сооружений, строений и пожарных отсеков Таблица 22 Класс конструктивной пожарной опасности здания Класс пожарной опасности строительных конструкций Стены Марши и Несущие Стены, лестничных площадки Наружные стержневые перегородки, стены с клеток и лестниц в элементы перекрытия и внешней противопо- лестнич(колонны, бесчердачные жарные ных стороны ригели, фермы) покрытия преграды клетках С 0 С 1 С 2 К 0 К 1 К 3 К 0 К 2 К 3 К 0 К 1 К 2 К 0 К 0 К 1 С 3 не нормируется К 1 К 3

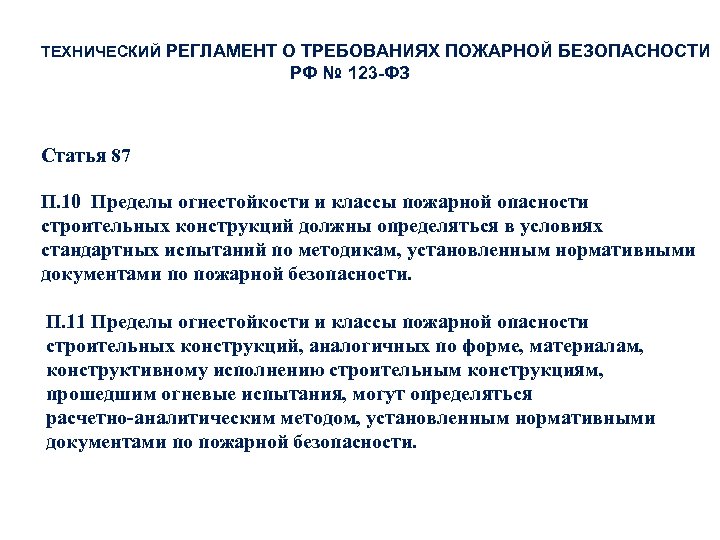

ТЕХНИЧЕСКИЙ РЕГЛАМЕНТ О ТРЕБОВАНИЯХ ПОЖАРНОЙ БЕЗОПАСНОСТИ РФ № 123 -ФЗ Статья 87 П. 10 Пределы огнестойкости и классы пожарной опасности строительных конструкций должны определяться в условиях стандартных испытаний по методикам, установленным нормативными документами по пожарной безопасности. П. 11 Пределы огнестойкости и классы пожарной опасности строительных конструкций, аналогичных по форме, материалам, конструктивному исполнению строительным конструкциям, прошедшим огневые испытания, могут определяться расчетно-аналитическим методом, установленным нормативными документами по пожарной безопасности.
ТЕХНИЧЕСКИЙ РЕГЛАМЕНТ О ТРЕБОВАНИЯХ ПОЖАРНОЙ БЕЗОПАСНОСТИ РФ № 123 -ФЗ Статья 87 В зданиях и сооружениях I - III степеней огнестойкости, кроме малоэтажных жилых домов, не допускается выполнять отделку внешних поверхностей наружных стен из материалов групп горючести Г 2 - Г 4, а фасадные системы не должны распространять горение.
СП 4. 13130. 2013 Системы противопожарной защиты. Ограничение распространения пожара на объектах защиты. Требования к объемно-планировочным и конструктивным решениям 4. 3 Противопожарные расстояния между жилыми и общественными зданиями Степень огнестойкости здания Класс конструктивной пожарной опасности Минимальные расстояния при степени огнестойкости и классе конструктивной пожарной опасности жилых и общественных зданий, м I, III С 0 II, III С 1 IV С 0, С 1 IV, V С 2, С 3 I, III С 0 6 8 8 10 II, III С 1 8 10 10 12 IV С 0, С 1 8 10 10 12 IV, V С 2, С 3 10 12 12 15

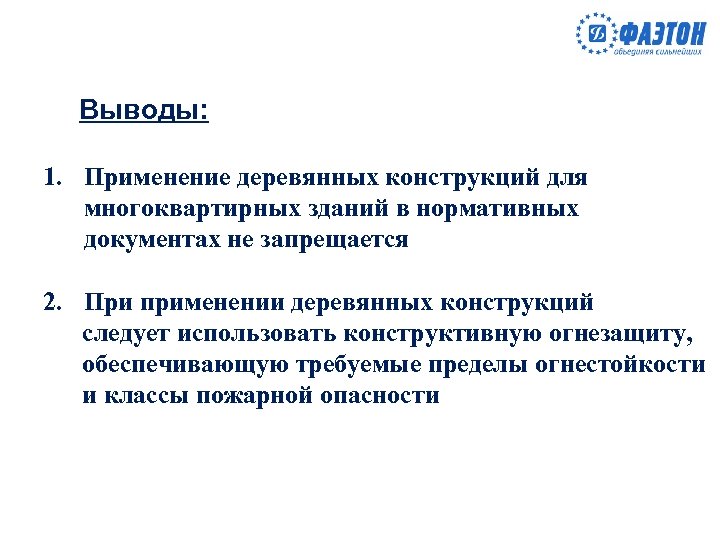

Выводы: 1. Применение деревянных конструкций для многоквартирных зданий в нормативных документах не запрещается 2. При применении деревянных конструкций следует использовать конструктивную огнезащиту, обеспечивающую требуемые пределы огнестойкости и классы пожарной опасности
Отечественные материалы для конструктивной огнезащиты древесины № п/п 1 Наименование материала ГИПСОКАРТОННЫЕ ЛИСТЫ Нормативнотехнический документ ГОСТ 6266 -97 2 ГИПСОВОЛОКНИСТЫЕ ЛИСТЫ ГОСТ 51829 -2001 3 ГИПСОСТРУЖЕЧНЫЕ ПЛИТЫ ТУ 5742 -00405292444 -2010 4 ЦЕМЕНТНОСТРУЖЕЧНЫЕ ПЛИТЫ 5 ФИБРОЛИТОВЫЕ ПЛИТЫ, плотностью не менее 1100 кг/м куб. ГОСТ 28816 -86 ТУ 5537 -00197462894 -2009

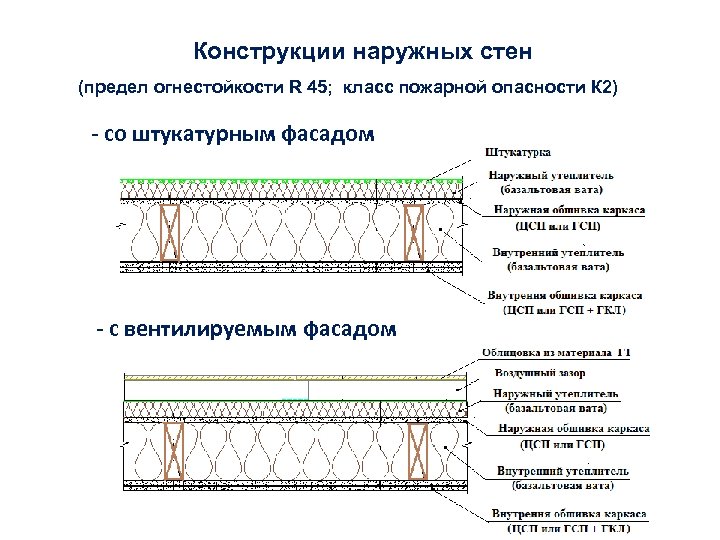

Конструкции наружных стен (предел огнестойкости R 45; класс пожарной опасности К 2) - со штукатурным фасадом - с вентилируемым фасадом

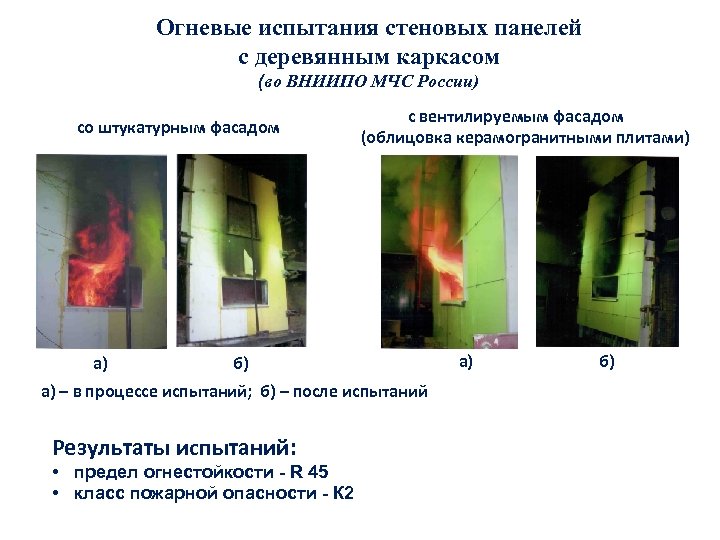

Огневые испытания стеновых панелей с деревянным каркасом (во ВНИИПО МЧС России) со штукатурным фасадом с вентилируемым фасадом (облицовка керамогранитными плитами) До Технико-аа а) б) а) – в процессе испытаний; б) – после испытаний Результаты испытаний: • предел огнестойкости - R 45 • класс пожарной опасности - К 2 а) б)

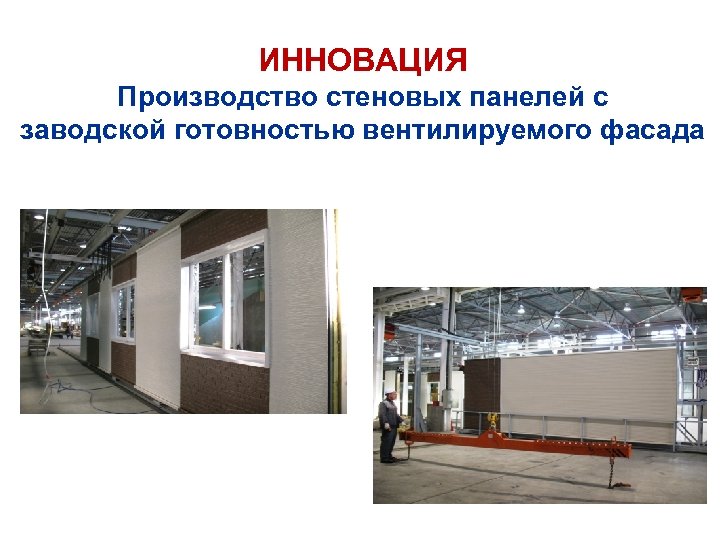

ИННОВАЦИЯ Производство стеновых панелей с заводской готовностью вентилируемого фасада

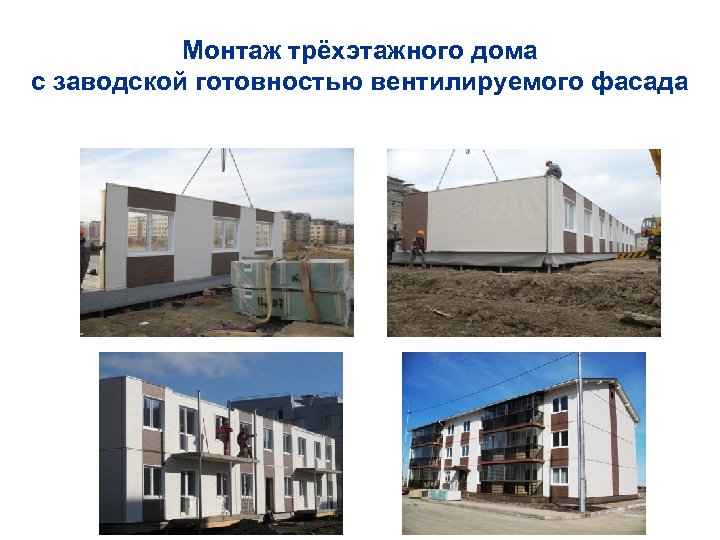

Монтаж трёхэтажного дома с заводской готовностью вентилируемого фасада

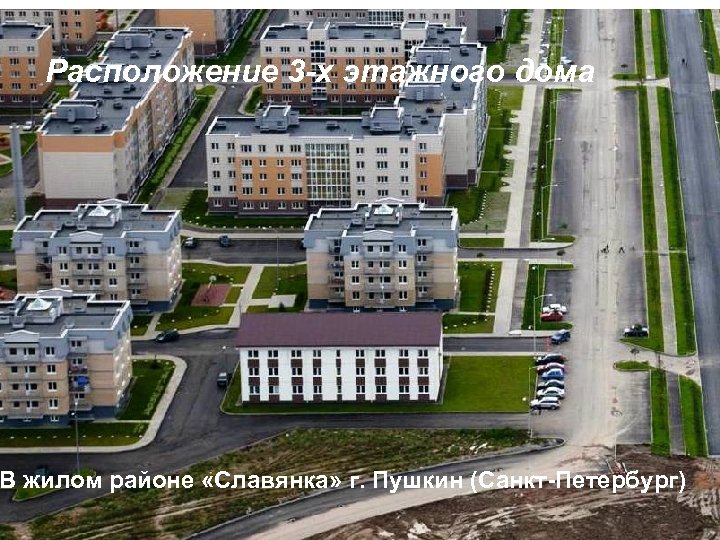

Расположение 3 -х этажного дома В жилом районе «Славянка» г. Пушкин (Санкт-Петербург)

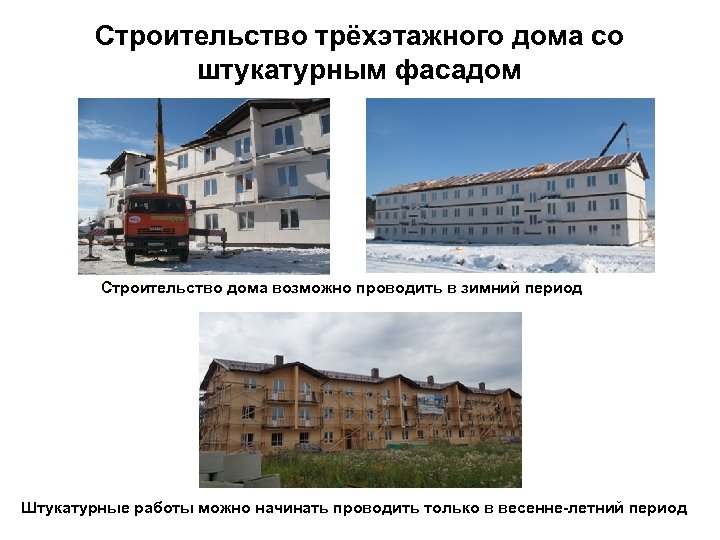

Строительство трёхэтажного дома со штукатурным фасадом Строительство дома возможно проводить в зимний период Штукатурные работы можно начинать проводить только в весенне-летний период

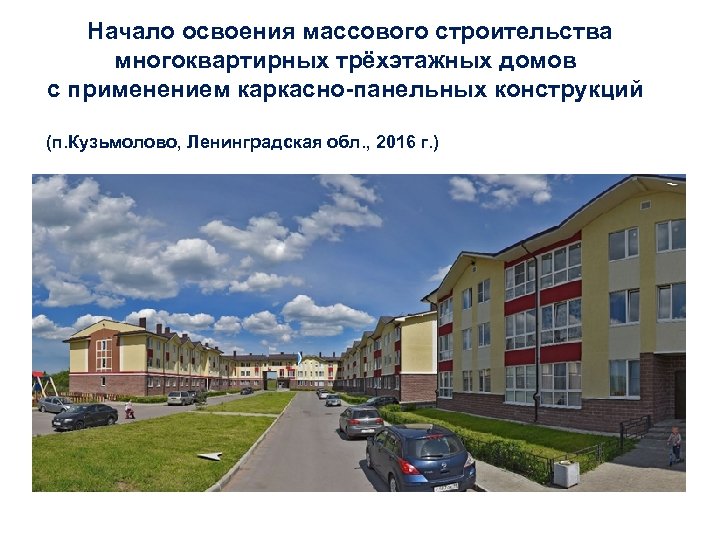

Начало освоения массового строительства многоквартирных трёхэтажных домов с применением каркасно-панельных конструкций (п. Кузьмолово, Ленинградская обл. , 2016 г. )

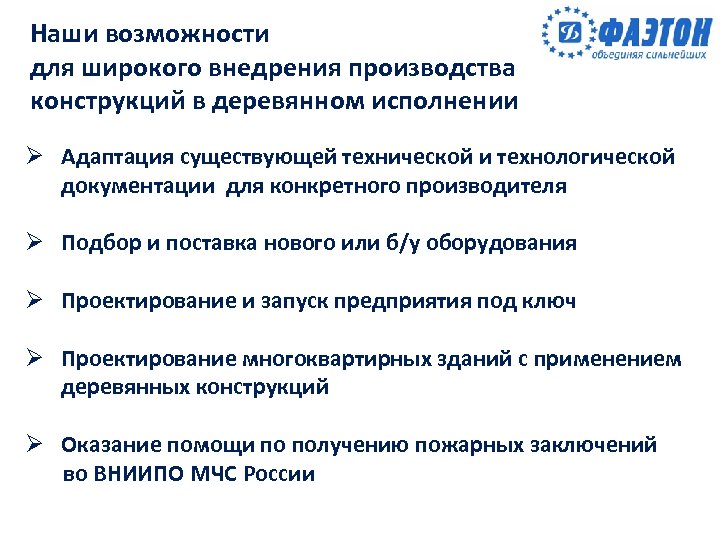

Наши возможности для широкого внедрения производства конструкций в деревянном исполнении Ø Адаптация существующей технической и технологической документации для конкретного производителя за внимание! Спасибо Ø Подбор и поставка нового или б/у оборудования Ø Проектирование и запуск предприятия под ключ Ø Проектирование многоквартирных зданий с применением деревянных конструкций Ø Оказание помощи по получению пожарных заключений во ВНИИПО МЧС России
СПАСИБО ЗА ВНИМАНИЕ ! Спасибо за внимание! г. Санкт-Петербург, ул. Матроса Железняка, д. 41 Телефон: +7 /812/ 320 -4898 Факс: +7 /812/ 320 -4897 E-mail: holzhaus@faeton-spb. ru
