Основные типы конструкций земляного полотна на косогорах и

Основные типы конструкций земляного полотна на косогорах и оползневых склонах

На устойчивых горных склонах крутизной более 1: 3 земляное полотно располагают в полке, врезанной в косогор.

На склонах крутизной 1: 10 -1: 5 земляное полотно проектируют в виде насыпи без устройства уступов в основании.

На устойчивых горных склонах крутизной более 1: 3 – 1: 5 земляное полотно располагают в полу насыпи полу выемке.

Раздельное трассирование на косогорах. а, б, в - продольные профили и планы трассы; г - поперечный профиль

Варианты пересечения оползневого склона: 1 – по языку оползня 2 – по телу оползня 3 - по оползневой террасе 3 2 1

В практике в качестве основных противооползневых мероприятий применяются: - организация стока поверхностных вод в зоне оползней и прилегающих к ней территорий; - дренирование подземных вод путем сооружения различных дренажных систем; - уменьшение внешних нагрузок; - уполаживание откосов и пригрузка их с помощью контрбанкетов; - ограждение откосов и защита их от подмыва и размыва проточными водами рек или волнами морей, водохранилищ; - зеленые насаждения по верху откоса и оползневом откосе; - искусственное закрепление масс оползневого тела; - искусственные сооружения для удержания грунтовых масс.

Улавливающие конструкции:

Обеспечение устойчивости земляного полотна в средней (а) и верхней (б) частях оползневого склона с помощью противооползневых конструкций и буронабивных свай: 1 - ростверк; 2 - низовая подпорная стенка; 3 - анкерные сваи; 4 дренирующая отсыпка; 5 - оползневый грунт; 6 - верховая подпорная стенка; 7 - буронабивные сваи; 8 - глубокий совершенный дренаж; 9 - застенный дренаж; 10 - коренные породы

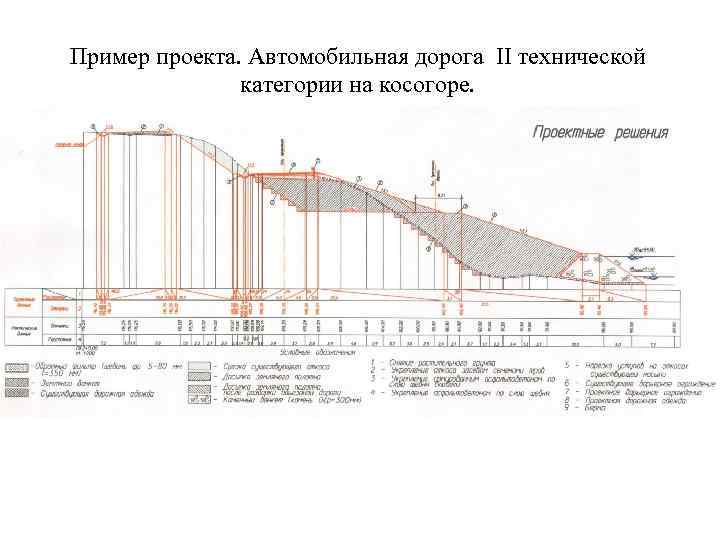

Пример проекта. Автомобильная дорога II технической категории на косогоре.
