Основные типы гидроэнергетических установок гидроэлектростанции ГЭС

Основные типы гидроэнергетических установок • гидроэлектростанции (ГЭС); • насосные станции (НС); • гидроаккумулирующие электростанции (ГАЭС); • приливные электростанции (ПЭС).

Общий вид ГЭС приплотинного типа

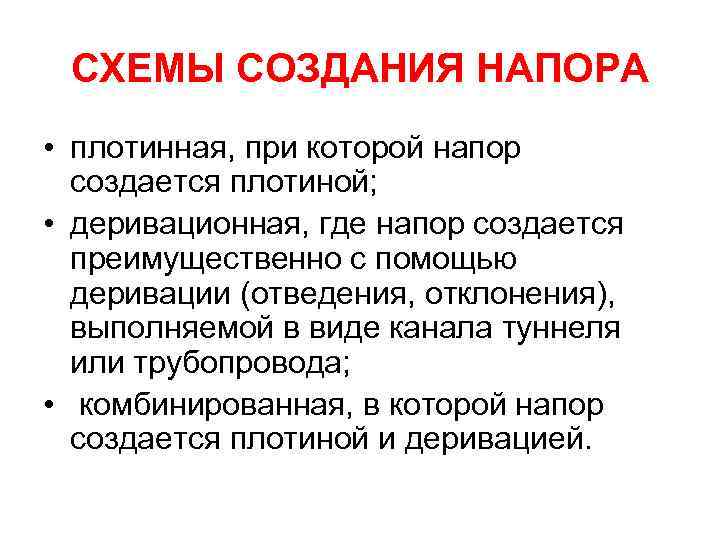

СХЕМЫ СОЗДАНИЯ НАПОРА • плотинная, при которой напор создается плотиной; • деривационная, где напор создается преимущественно с помощью деривации (отведения, отклонения), выполняемой в виде канала туннеля или трубопровода; • комбинированная, в которой напор создается плотиной и деривацией.

Плотинная схема

Деривационная схема

Комбинированная схема

Гидроаккумулирующая электростанция

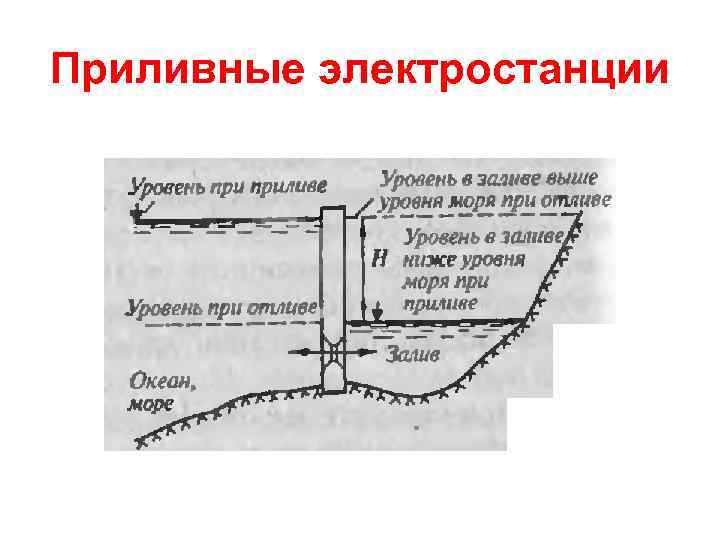

Приливные электростанции

Гидравлические турбины • Машина, преобразующая энергию движения воды в механическую энергию вращения ее рабочего колеса. • активная, использующая только кинетическая энергия потока; • реактивная, использующая кинетическую и потенциальную энергию потока при реактивном эффекте.

Типы гидротурбин Класс турбины Активная Реактивная Тип турбины ковшевые радиально-осевые пропеллерные поворотно-лопастные двухперовые диагональные

Рабочие колеса гидротурбин ковшевая радиально-осевая пропеллерная поворотнолопастная двухперовая диагональная
