Основные типы гидравлики

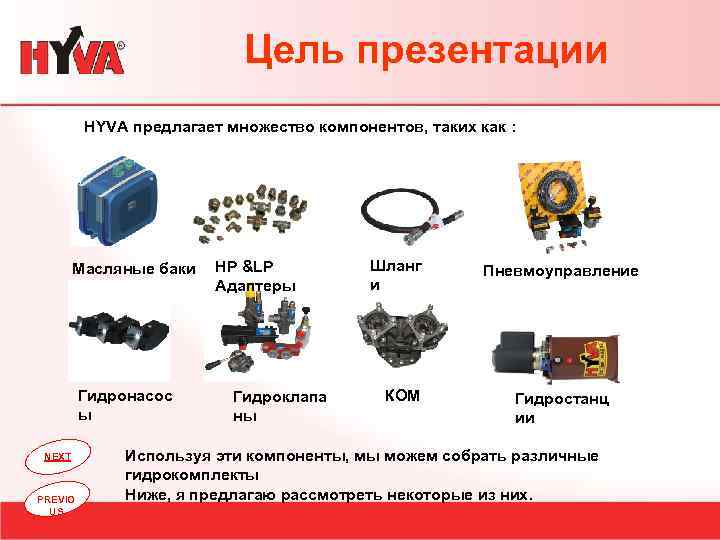

Цель презентации HYVA предлагает множество компонентов, таких как : Масляные баки Гидронасос ы NEXT PREVIO US HP &LP Адаптеры Гидроклапа ны Шланг и КОМ Пневмоуправление Гидростанц ии Используя эти компоненты, мы можем собрать различные гидрокомплекты Ниже, я предлагаю рассмотреть некоторые из них.

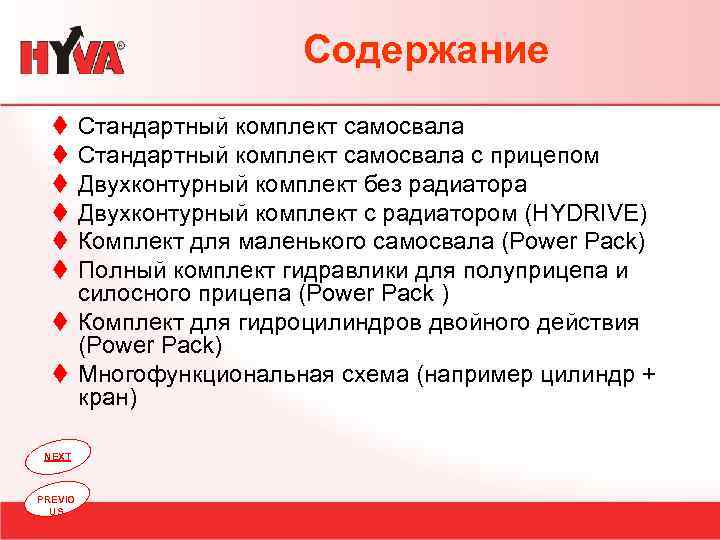

Содержание t t t Стандартный комплект самосвала с прицепом Двухконтурный комплект без радиатора Двухконтурный комплект с радиатором (HYDRIVE) Комплект для маленького самосвала (Power Pack) Полный комплект гидравлики для полуприцепа и силосного прицепа (Power Pack ) t Комплект для гидроцилиндров двойного действия (Power Pack) t Многофункциональная схема (например цилиндр + кран) NEXT PREVIO US

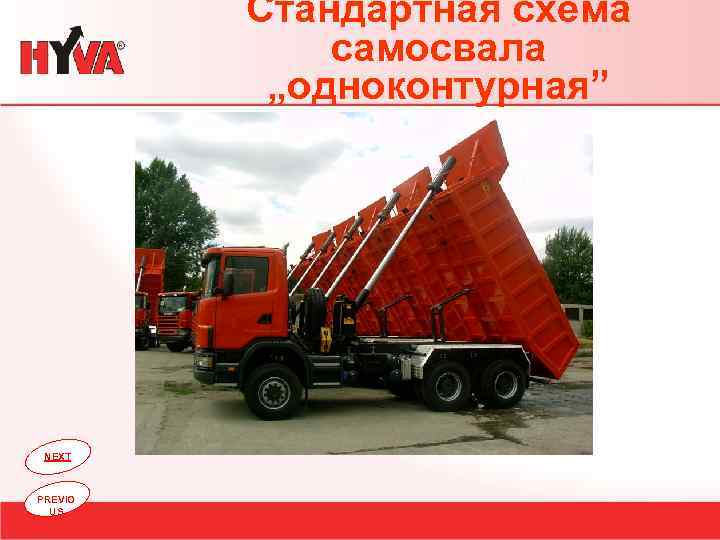

Стандартная схема самосвала „одноконтурная” NEXT PREVIO US
Стандартная схема самосвала „одноконтурная” Пневмоуправление Гидроцилиндр Гидравлически й клапан типа PT Пневмоуправление и клапан ограничения подъёма Knock off Масляный бак Фиксатор кузова HYFIX Кронштейн цилиндра NEXT PREVIO US Гидронасос

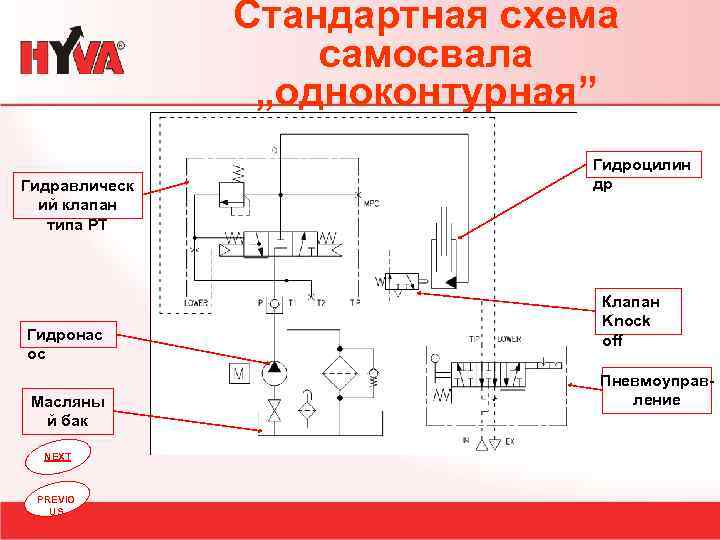

Стандартная схема самосвала „одноконтурная” Гидравлическ ий клапан типа PT Гидронас ос Масляны й бак NEXT PREVIO US Гидроцилин др Клапан Knock off Пневмоуправление

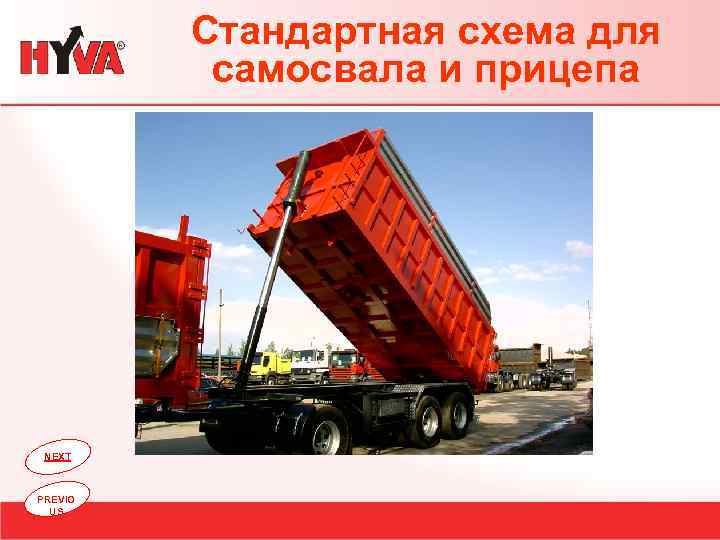

Стандартная схема для самосвала и прицепа NEXT PREVIO US
Стандартная схема для самосвала и прицепа Делительный клапан шасси/ прицеп NEXT PREVIO US Быстроразъёмн ое соединение (БРС) для прицепа
Двухконтурная схема без радиатора Масляный бак БРС - Подача - Слив Перепускной клапан Гидронасос NEXT PREVIO US

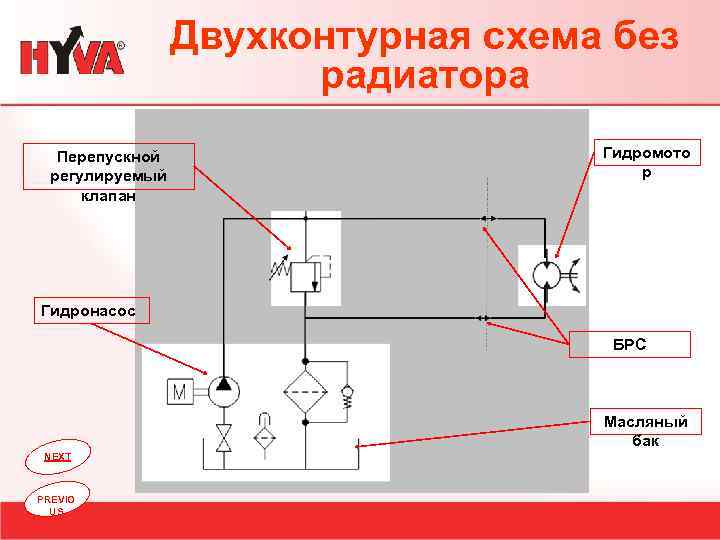

Двухконтурная схема без радиатора Перепускной регулируемый клапан Гидромото р Гидронасос БРС Масляный бак NEXT PREVIO US

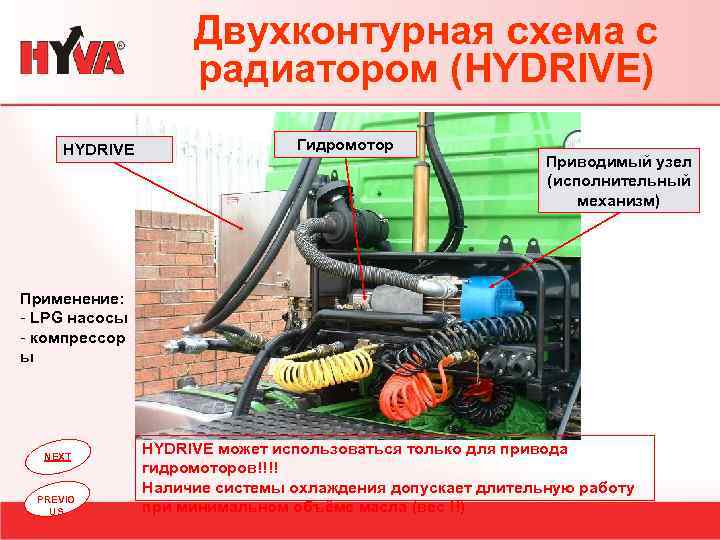

Двухконтурная схема с радиатором (HYDRIVE) HYDRIVE Гидромотор Приводимый узел (исполнительный механизм) Применение: - LPG насосы - компрессор ы NEXT PREVIO US HYDRIVE может использоваться только для привода гидромоторов!!!! Наличие системы охлаждения допускает длительную работу при минимальном объёме масла (вес !!)

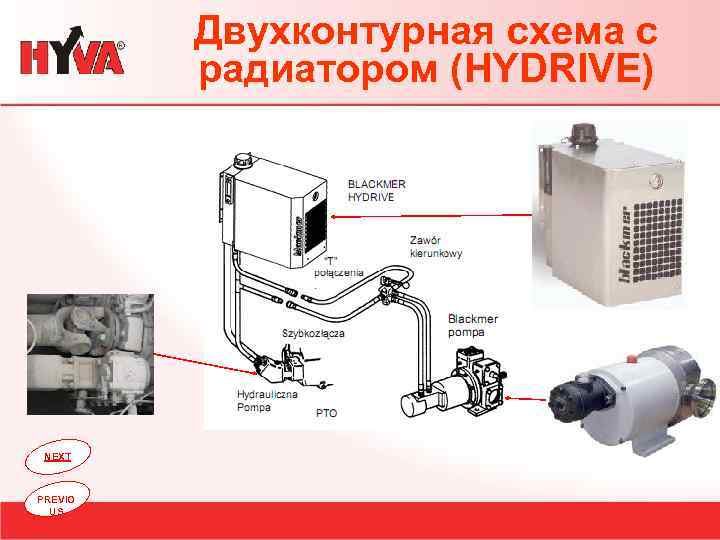

Двухконтурная схема с радиатором (HYDRIVE) NEXT PREVIO US

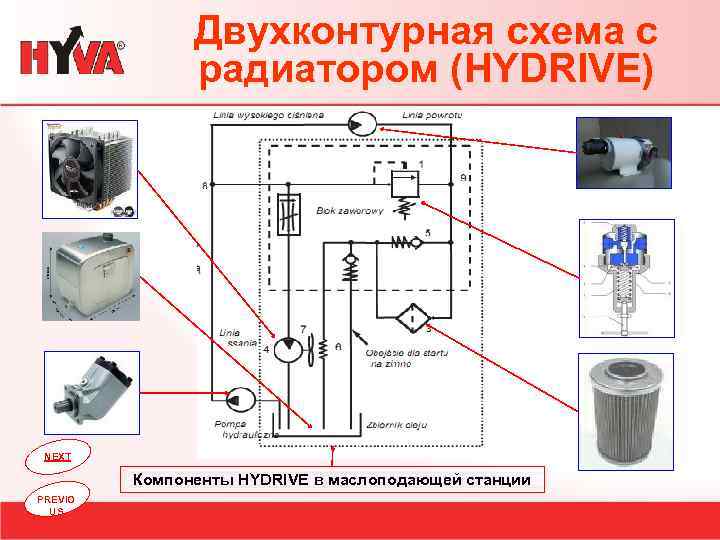

Двухконтурная схема с радиатором (HYDRIVE) NEXT Компоненты HYDRIVE в маслоподающей станции PREVIO US

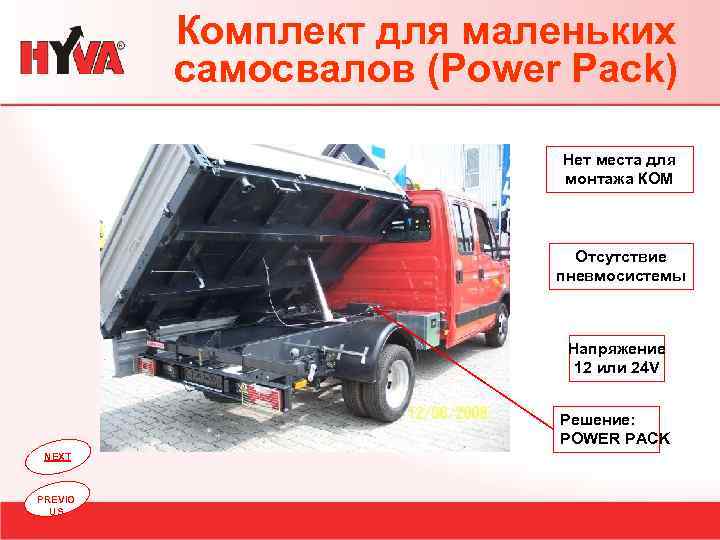

Комплект для маленьких самосвалов (Power Pack) Нет места для монтажа КОМ Отсутствие пневмосистемы Напряжение 12 или 24 V Решение: POWER PACK NEXT PREVIO US

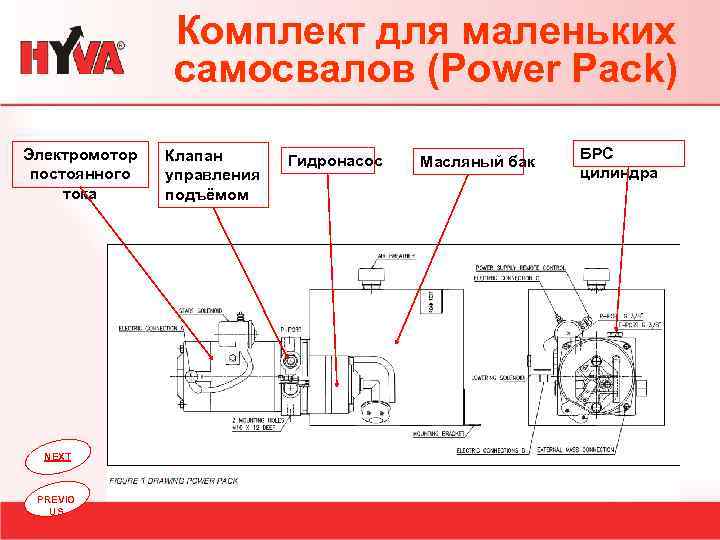

Комплект для маленьких самосвалов (Power Pack) Электромотор постоянного тока NEXT PREVIO US Клапан управления подъёмом Гидронасос Масляный бак БРС цилиндра

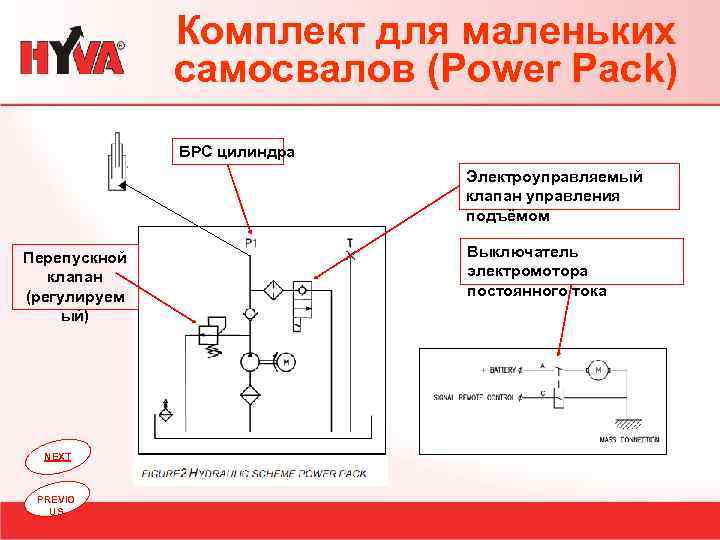

Комплект для маленьких самосвалов (Power Pack) БРС цилиндра Электроуправляемый клапан управления подъёмом Перепускной клапан (регулируем ый) NEXT PREVIO US Выключатель электромотора постоянного тока

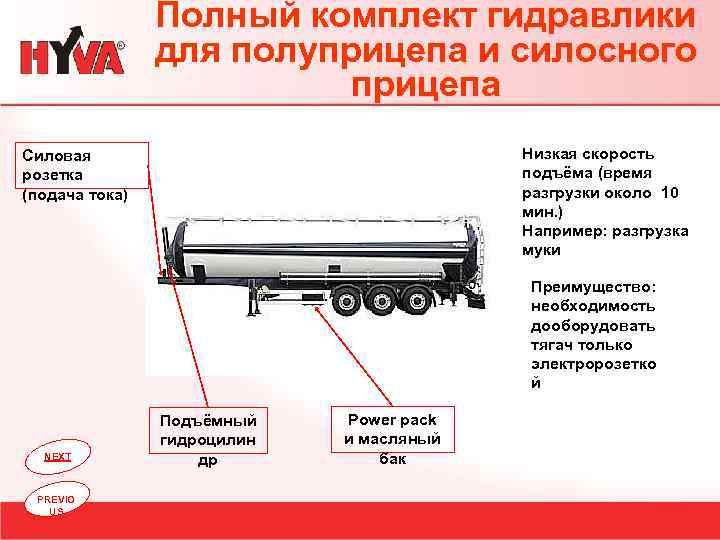

Полный комплект гидравлики для полуприцепа и силосного прицепа Низкая скорость подъёма (время разгрузки около 10 мин. ) Например: разгрузка муки Силовая розетка (подача тока) Преимущество: необходимость дооборудовать тягач только электророзетко й NEXT PREVIO US Подъёмный гидроцилин др Power pack и масляный бак
Полный комплект гидравлики для полуприцепа и силосного прицепа Power Pack Масляный бак NEXT PREVIO US Гидроцилин др Клапан Knock off (опция)

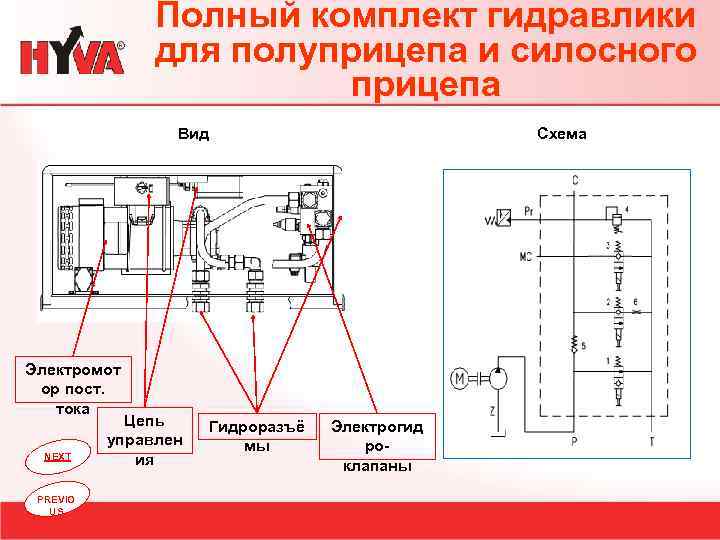

Полный комплект гидравлики для полуприцепа и силосного прицепа Вид Схема Электромот ор пост. тока NEXT PREVIO US Цепь управлен ия Гидроразъё мы Электрогид роклапаны

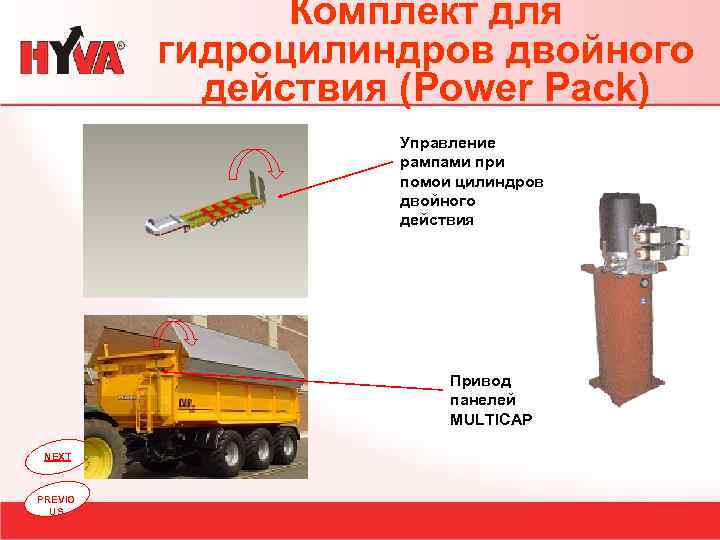

Комплект для гидроцилиндров двойного действия (Power Pack) Управление рампами при помои цилиндров двойного действия Привод панелей MULTICAP NEXT PREVIO US

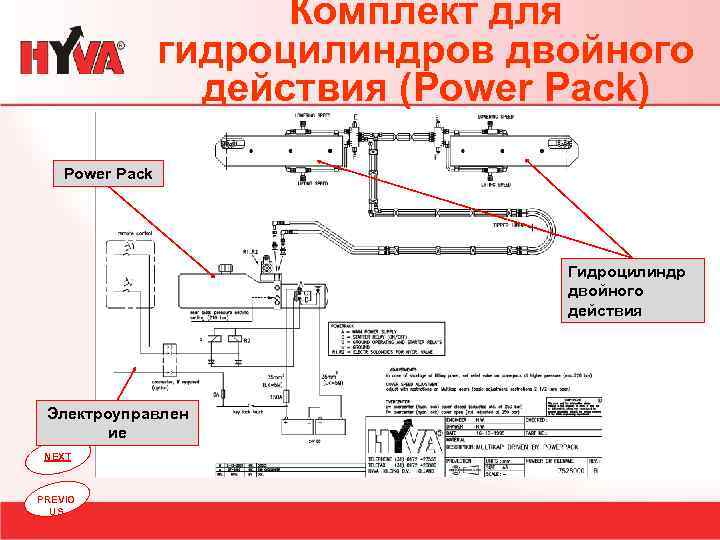

Комплект для гидроцилиндров двойного действия (Power Pack) Power Pack Гидроцилиндр двойного действия Электроуправлен ие NEXT PREVIO US

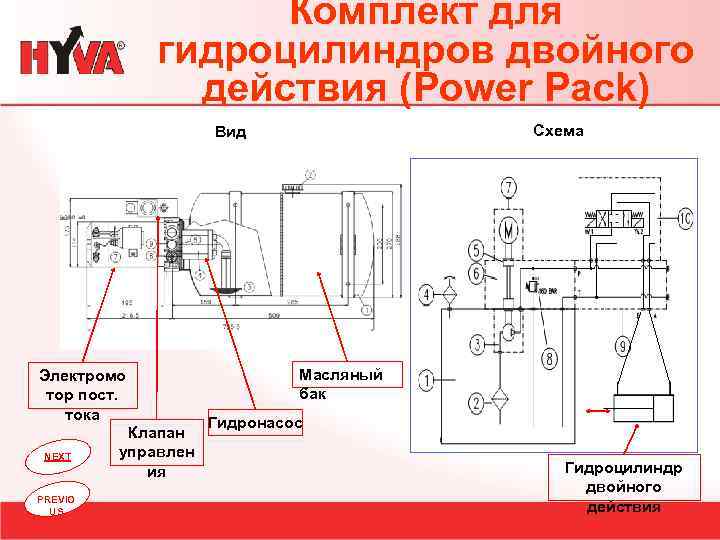

Комплект для гидроцилиндров двойного действия (Power Pack) Схема Вид Электромо тор пост. тока NEXT PREVIO US Клапан управлен ия Масляный бак Гидронасос Гидроцилиндр двойного действия

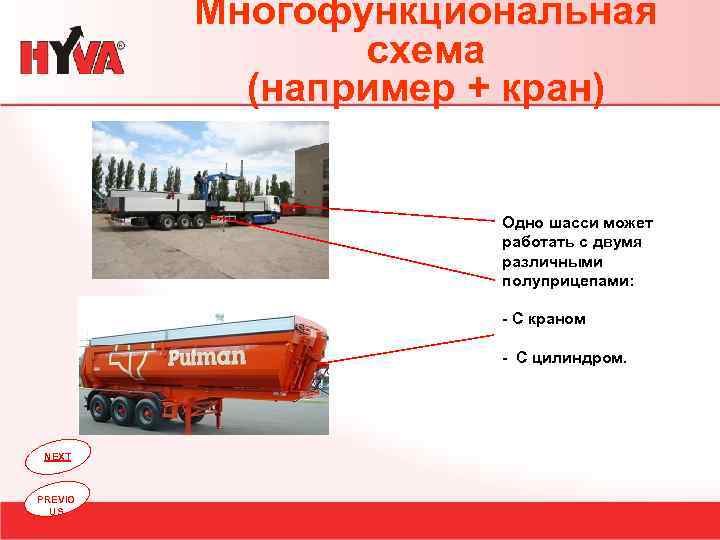

Многофункциональная схема (например + кран) Одно шасси может работать с двумя различными полуприцепами: - С краном - С цилиндром. NEXT PREVIO US

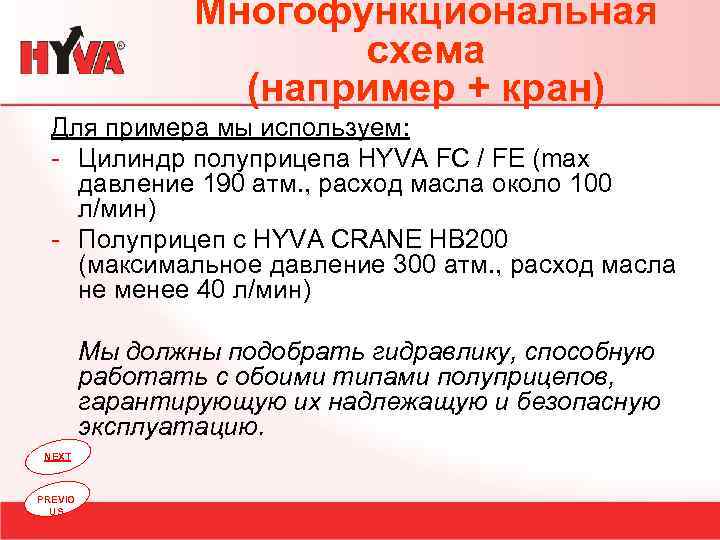

Многофункциональная схема (например + кран) Для примера мы используем: - Цилиндр полуприцепа HYVA FC / FE (max давление 190 атм. , расход масла около 100 л/мин) - Полуприцеп с HYVA CRANE HB 200 (максимальное давление 300 атм. , расход масла не менее 40 л/мин) Мы должны подобрать гидравлику, способную работать с обоими типами полуприцепов, гарантирующую их надлежащую и безопасную эксплуатацию. NEXT PREVIO US

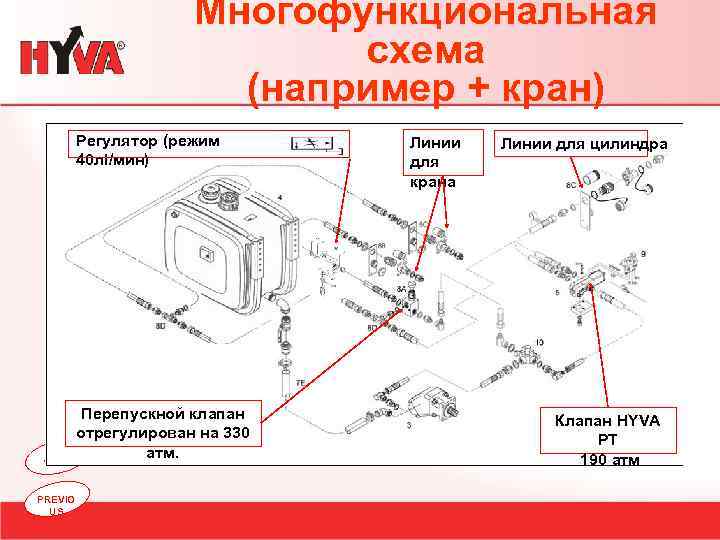

Многофункциональная схема (например + кран) Регулятор (режим 40 лl/мин) NEXT PREVIO US Перепускной клапан отрегулирован на 330 атм. Линии для крана Линии для цилиндра Клапан HYVA PT 190 атм
