ОСНОВНЫЕ ТЕХНОЛОГИИ УСТРОЙСТВА СВАЙ ч. I

ОСНОВНЫЕ ТЕХНОЛОГИИ УСТРОЙСТВА СВАЙ ч. I К. т. н. , доцент кафедры Геотехники СПб. ГАСУ Конюшков Владимир Викторович

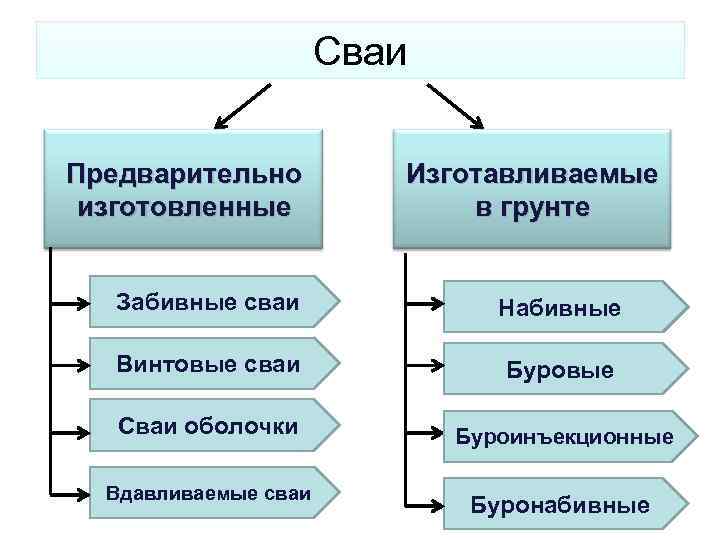

Сваи Предварительно Изготавливаемые изготовленные в грунте Забивные сваи Набивные Винтовые сваи Буровые Сваи оболочки Буроинъекционные Вдавливаемые сваи Буронабивные

От каких условий зависит выбор технологии? • конструктивное решение будущего здания и его функциональное назначение; • месторасположение объекта, климатические и инженерно-геологические условия в месте производства работ; • бюджет проекта и сроки выполнения работ.

Сваи и технологии Винтовые Буроинъекционные Предварительно Набивные Буровые Сваи-оболочки изготовленные Сваи «Titan» Забивка Технология «Фундекс» Проходной шнек Сваи «Soilex» Вдавливание Под защитой Технология «Вибрекс» обсадных труб Вибрирование Технология «Тюбекс» Технология «Double Rotary» Технология «DDS» Разрядно-импульсная технология Под защитой глинистого раствора

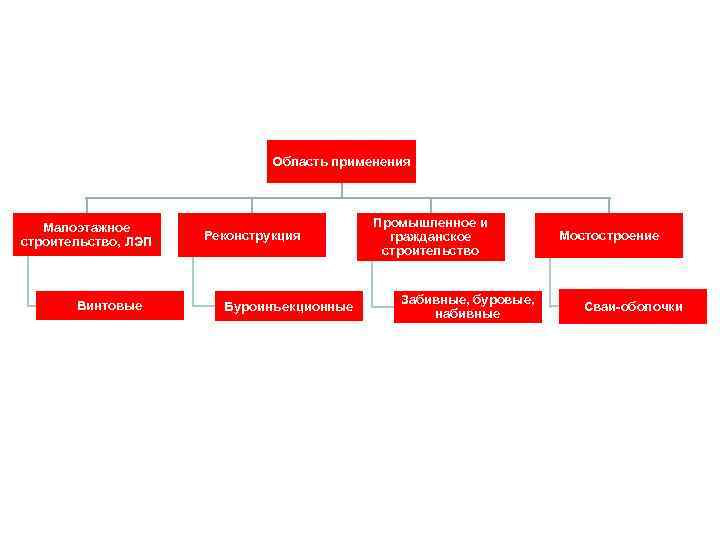

Область применения Малоэтажное Промышленное и строительство, ЛЭП Реконструкция гражданское Мостостроение строительство Винтовые Буроинъекционные Забивные, буровые, Сваи-оболочки набивные

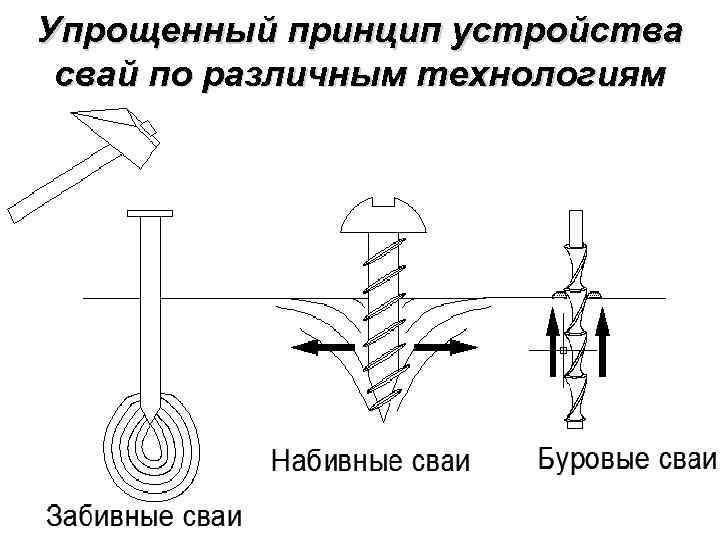

Упрощенный принцип устройства свай по различным технологиям

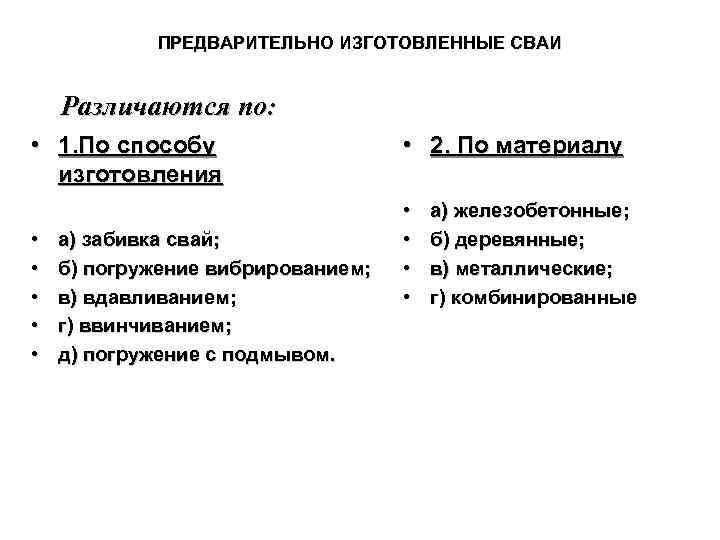

ПРЕДВАРИТЕЛЬНО ИЗГОТОВЛЕННЫЕ СВАИ Различаются по: • 1. По способу • 2. По материалу изготовления • а) железобетонные; • а) забивка свай; • б) деревянные; • б) погружение вибрированием; • в) металлические; • в) вдавливанием; • г) комбинированные • г) ввинчиванием; • д) погружение с подмывом.

КОНСТРУКЦИИ ПРЕДВАРИТЕЛЬНО ИЗГОТОВЛЕННЫХ СВАЙ а, б) цилиндрические; в) пирамидальные; г) ромбовидные; д) трапециидальные; е) булавовид- ные; ж) камуфлетные; з) лопастные

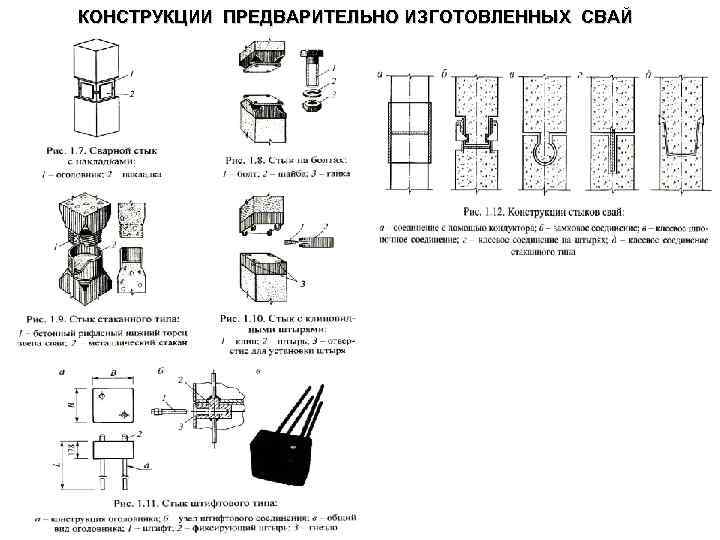

КОНСТРУКЦИИ ПРЕДВАРИТЕЛЬНО ИЗГОТОВЛЕННЫХ СВАЙ

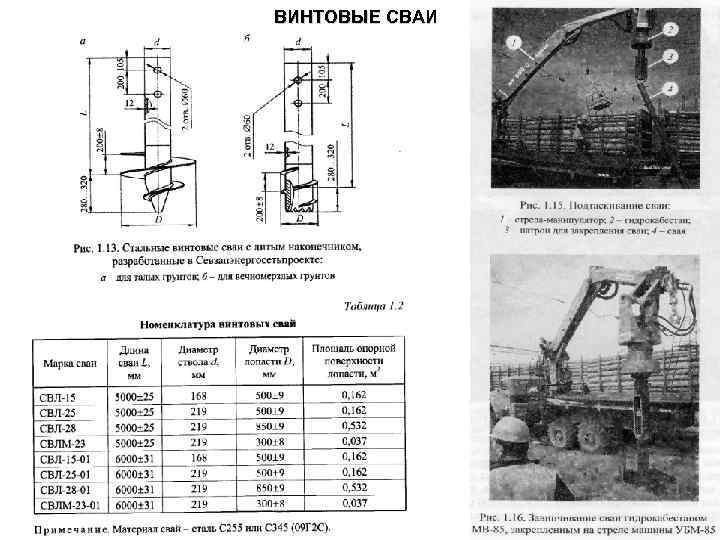

ВИНТОВЫЕ СВАИ

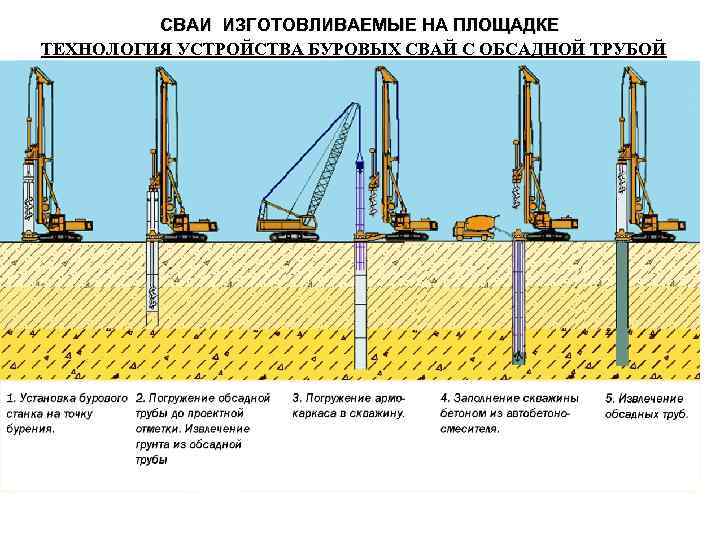

СВАИ ИЗГОТОВЛИВАЕМЫЕ НА ПЛОЩАДКЕ ТЕХНОЛОГИЯ УСТРОЙСТВА БУРОВЫХ СВАЙ С ОБСАДНОЙ ТРУБОЙ

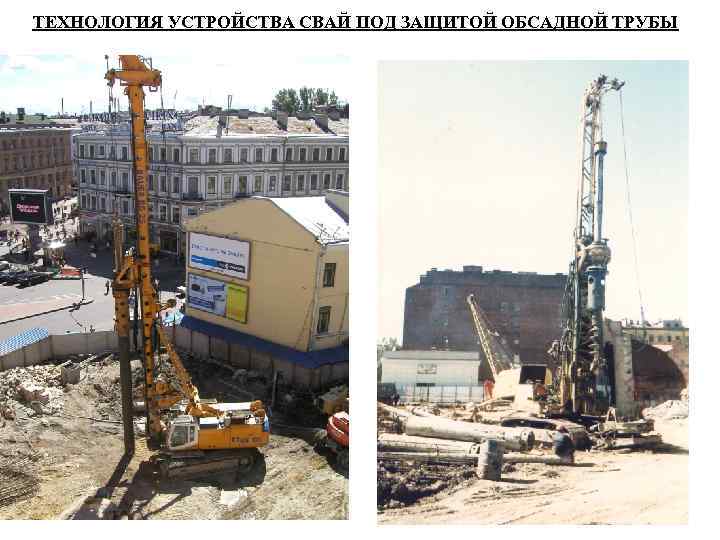

ТЕХНОЛОГИЯ УСТРОЙСТВА СВАЙ ПОД ЗАЩИТОЙ ОБСАДНОЙ ТРУБЫ

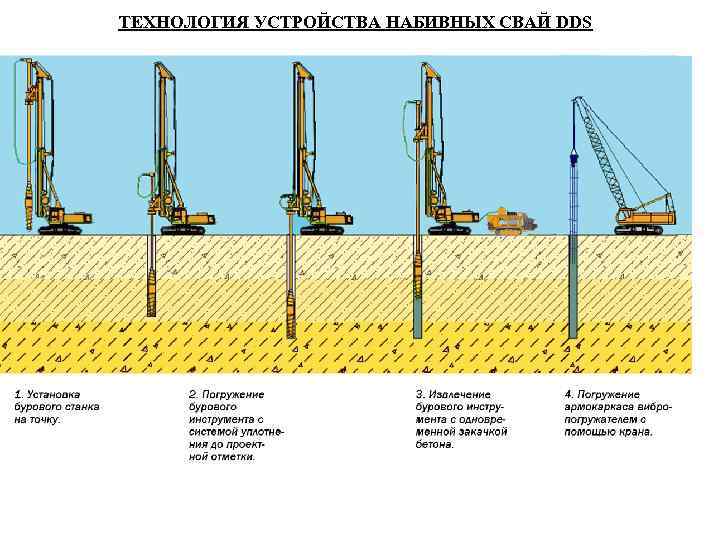

ТЕХНОЛОГИЯ УСТРОЙСТВА НАБИВНЫХ СВАЙ DDS

УСТРОЙСТВО СВАЙ ПО ТЕХНОЛОГИИ «DDS» УСТАНОВКОЙ BG-25

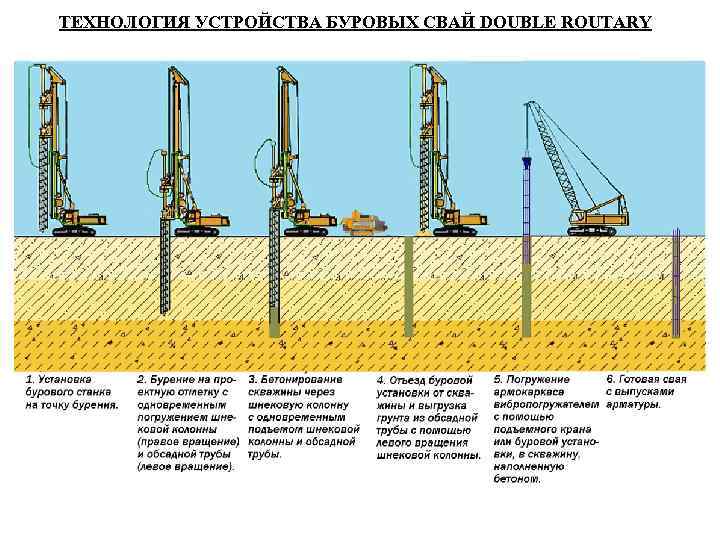

ТЕХНОЛОГИЯ УСТРОЙСТВА БУРОВЫХ СВАЙ DOUBLE ROUTARY

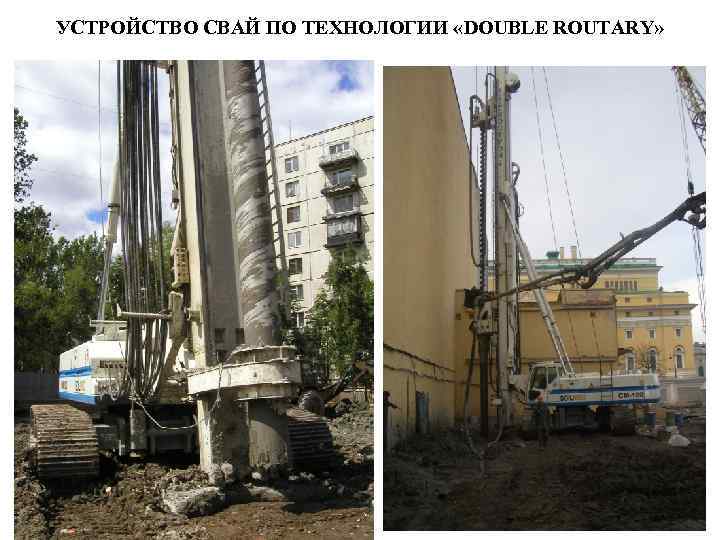

УСТРОЙСТВО СВАЙ ПО ТЕХНОЛОГИИ «DOUBLE ROUTARY»

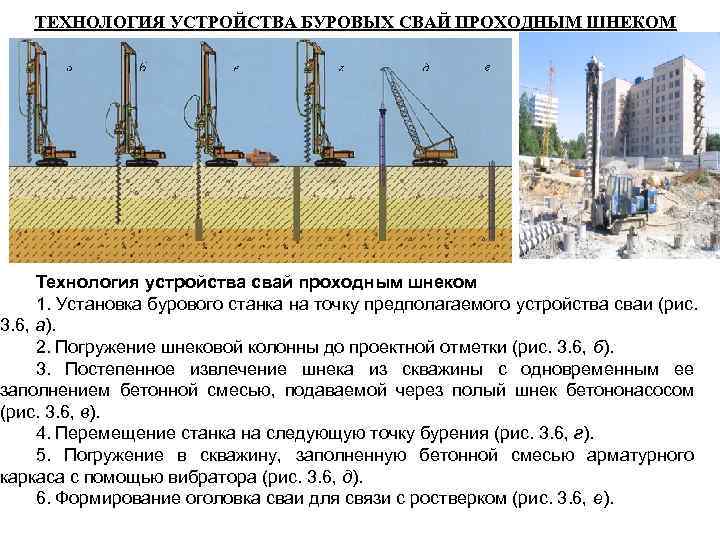

ТЕХНОЛОГИЯ УСТРОЙСТВА БУРОВЫХ СВАЙ ПРОХОДНЫМ ШНЕКОМ Технология устройства свай проходным шнеком 1. Установка бурового станка на точку предполагаемого устройства сваи (рис. 3. 6, а). 2. Погружение шнековой колонны до проектной отметки (рис. 3. 6, б). 3. Постепенное извлечение шнека из скважины с одновременным ее заполнением бетонной смесью, подаваемой через полый шнек бетононасосом (рис. 3. 6, в). 4. Перемещение станка на следующую точку бурения (рис. 3. 6, г). 5. Погружение в скважину, заполненную бетонной смесью арматурного каркаса с помощью вибратора (рис. 3. 6, д). 6. Формирование оголовка сваи для связи с ростверком (рис. 3. 6, е).

ТЕХНОЛОГИЯ УСТРОЙСТВА БУРОВЫХ СВАЙ КОРОТКИМИ ШНЕКАМИ

ТЕХНОЛОГИЯ УСТРОЙСТВА БУРОВЫХ СВАЙ ПОД ЗАЩИТОЙ ГЛИНИСТОГО РАСТВОРА

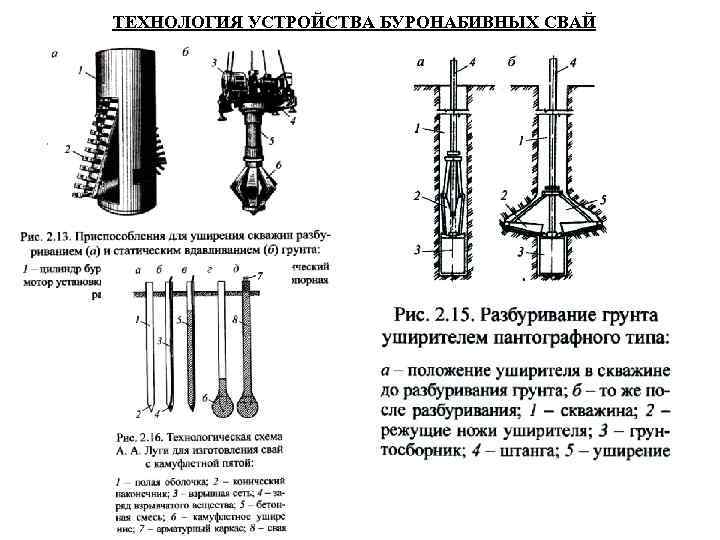

ТЕХНОЛОГИЯ УСТРОЙСТВА БУРОНАБИВНЫХ СВАЙ

ТЕХНОЛОГИЯ УСТРОЙСТВА БУРОНАБИВНЫХ СВАЙ

ТЕХНОЛОГИЯ УСТРОЙСТВА ВДАВЛИВАЕМЫХ СВАЙ

ТЕХНОЛОГИЯ УСТРОЙСТВА НАБИВНЫХ СВАЙ ATLAS Технология устройства свай «Атлас» 1. Установка трубы на точку предполагаемого устройства сваи (рис. 3. 18, а). Герметизация соединения бура и наконечника водонепроницаемым пластичным материалом. 2. Безвибрационное ввинчивание в грунт по часовой стрелке трубы и смещающего грунт бура, закрытого снизу теряемым наконечником (рис. 3. 18, б) под действием крутящего момента и вертикального усилия. Вращающий момент во время ввинчивания регистрируется и сопоставляется с характеристиками грунта, полученными при инженерно-геологических изысканиях (геологическим разрезом и результатами зондирования). 3. Погружение в трубу арматурного каркаса после достижения необходимой глубины (рис. 3. 18, в). 4. Заполнение скважины бетонной смесью через бетонолитную трубу (рис. 3. 18, г). 5. Вывинчивание трубы и бура против часовой стрелки (рис. 3. 18, д ), во время которого вновь происходит отжатие грунта, а бетонная смесь под действием гидростатического давления, постепенно заполняет пустоты, созданные буром.

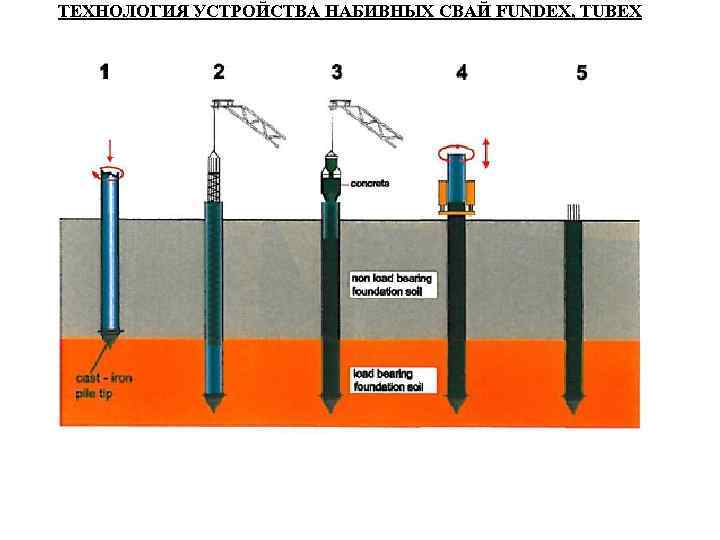

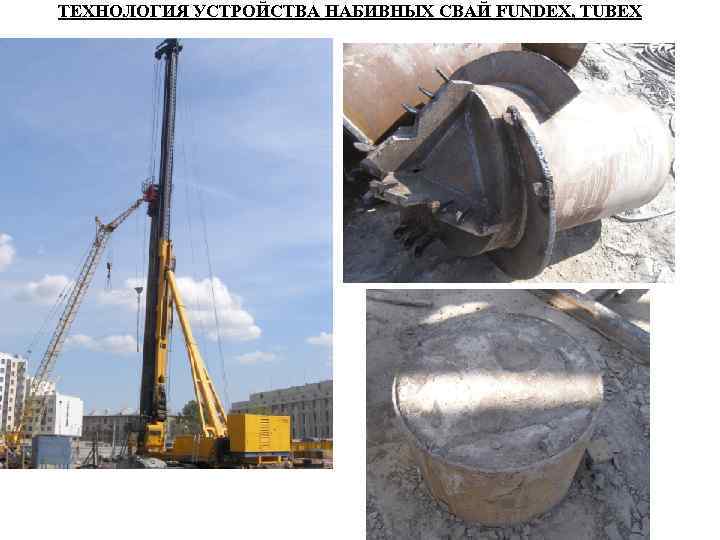

ТЕХНОЛОГИЯ УСТРОЙСТВА НАБИВНЫХ СВАЙ FUNDEX, TUBEX

ТЕХНОЛОГИЯ УСТРОЙСТВА НАБИВНЫХ СВАЙ FUNDEX, TUBEX

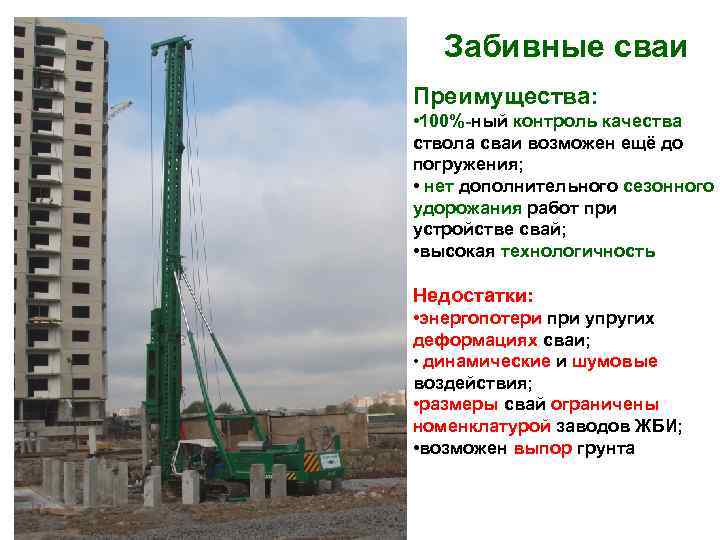

Забивные сваи Преимущества: • 100%-ный контроль качества ствола сваи возможен ещё до погружения; • нет дополнительного сезонного удорожания работ при устройстве свай; • высокая технологичность Недостатки: • энергопотери при упругих деформациях сваи; • динамические и шумовые воздействия; • размеры свай ограничены номенклатурой заводов ЖБИ; • возможен выпор грунта

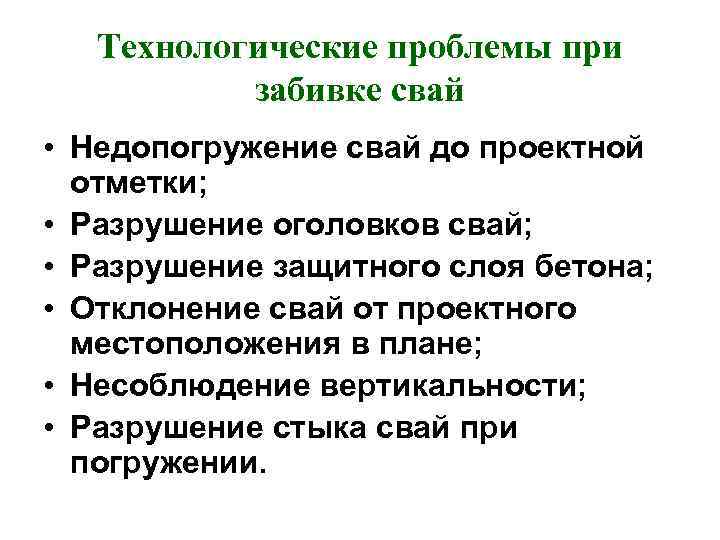

Технологические проблемы при забивке свай • Недопогружение свай до проектной отметки; • Разрушение оголовков свай; • Разрушение защитного слоя бетона; • Отклонение свай от проектного местоположения в плане; • Несоблюдение вертикальности; • Разрушение стыка свай при погружении.

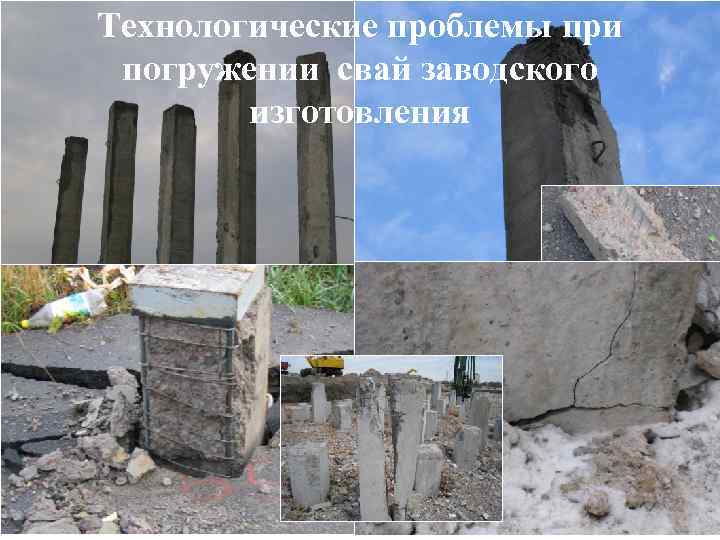

Технологические проблемы при погружении свай заводского изготовления

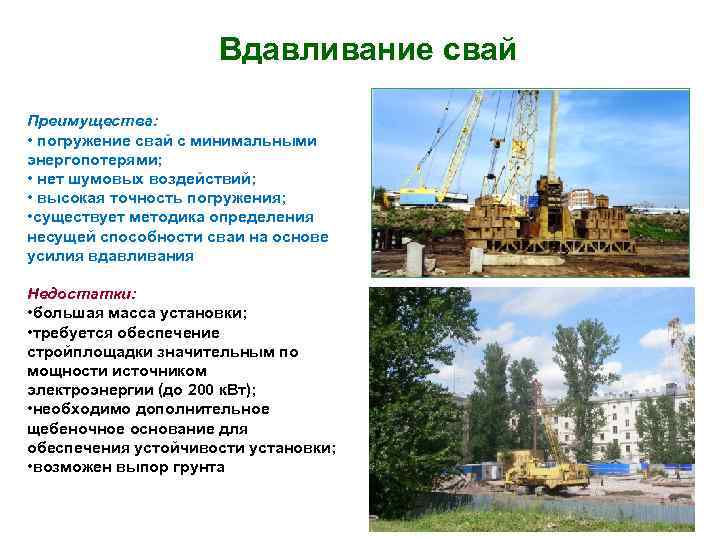

Вдавливание свай Преимущества: • погружение свай с минимальными энергопотерями; • нет шумовых воздействий; • высокая точность погружения; • существует методика определения несущей способности сваи на основе усилия вдавливания Недостатки: • большая масса установки; • требуется обеспечение стройплощадки значительным по мощности источником электроэнергии (до 200 к. Вт); • необходимо дополнительное щебеночное основание для обеспечения устойчивости установки; • возможен выпор грунта

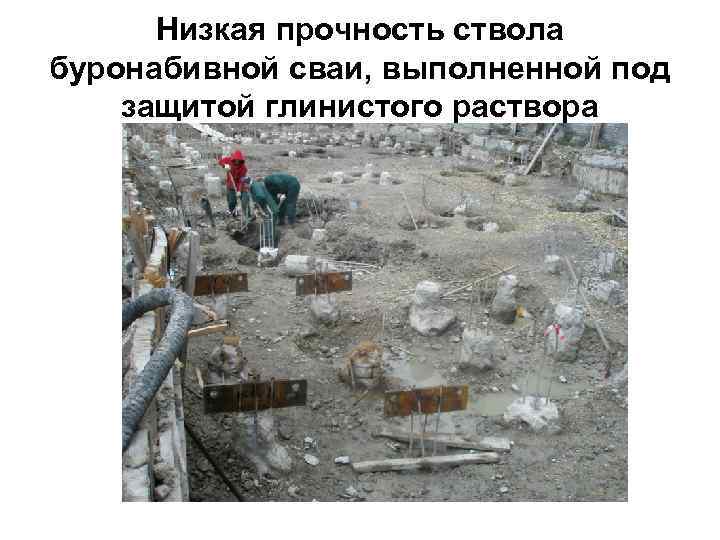

Низкая прочность ствола буронабивной сваи, выполненной под защитой глинистого раствора

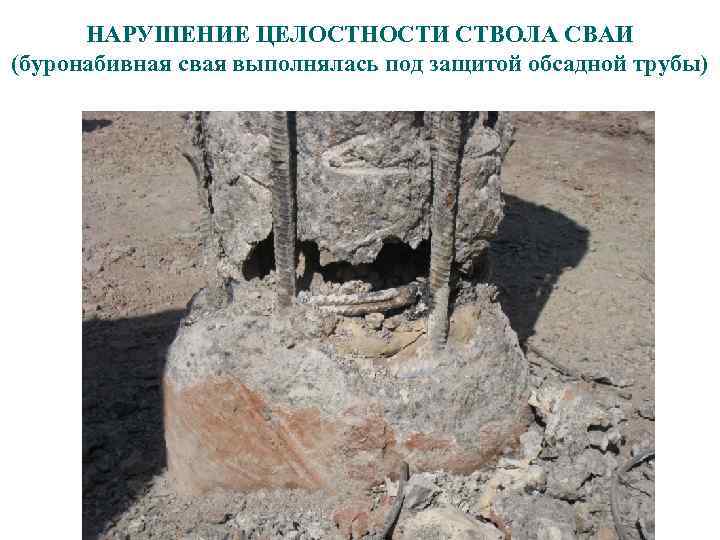

НАРУШЕНИЕ ЦЕЛОСТНОСТИ СТВОЛА СВАИ (буронабивная свая выполнялась под защитой обсадной трубы)

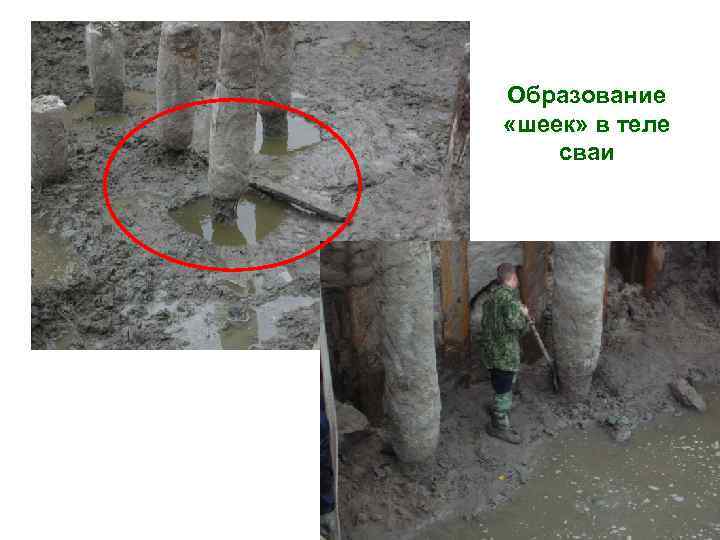

Образование «шеек» в теле сваи

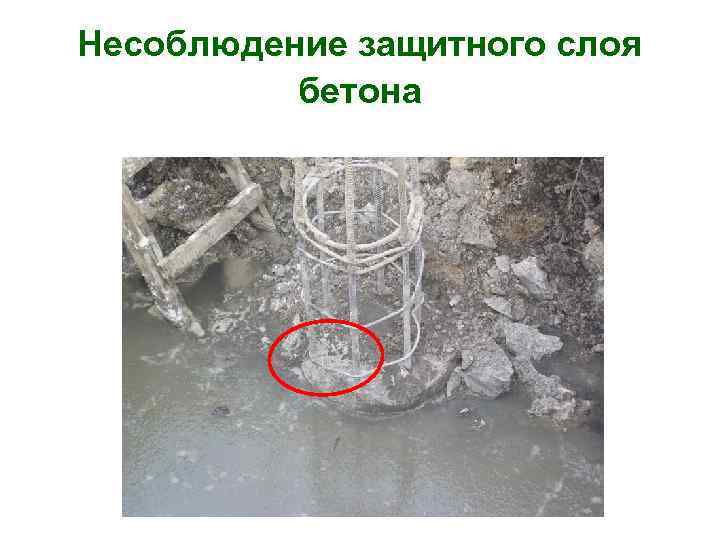

Несоблюдение защитного слоя бетона

НАРУШЕНИЕ ЦЕЛОСТНОСТИ СТВОЛА СВАИ (технология устройства сваи с использованием проходного шнека)

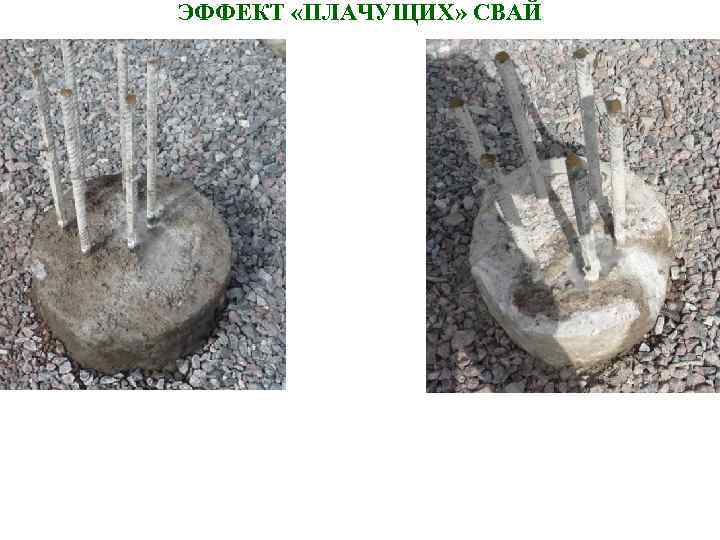

ЭФФЕКТ «ПЛАЧУЩИХ» СВАЙ

Выбор технологии устройства свайных фундаментов Как Место Максимально Максимальн Что может обеспечить Оценка по Метод Цена за Оборудовани изготовлен Технология е сечение ая длина быть безопасност безопасно устройства мп е ия сваи, мм 2 сваи, м плохого? ь соседних сти зданий? С фиксированно Дизель- й высотой молоты, падения гидромолоты Сильные молота В чистом Забивка 3500 450 x 450 32 ударные 1 поле С переменной воздействия высотой Сваебойная падения установка молота Высокочастотн Сваи ое заводского Сильные Вибропогружен Высокочастотн Вибропогружа В чистом изготовлени 3500 450 х450 25 вибрационны 1 ие ое тель поле я е воздействия безрезонансно е С помощью Подъем грузовой поверхности платформы свай, Сваевдавлива 2 -4 сваи в соседних Вдавливание 3500 400 х400 27 ющая сутки в зоне 3 Тяжелой зданий. установка примыкания самоходной Осадки от установкой тяжелой техники.

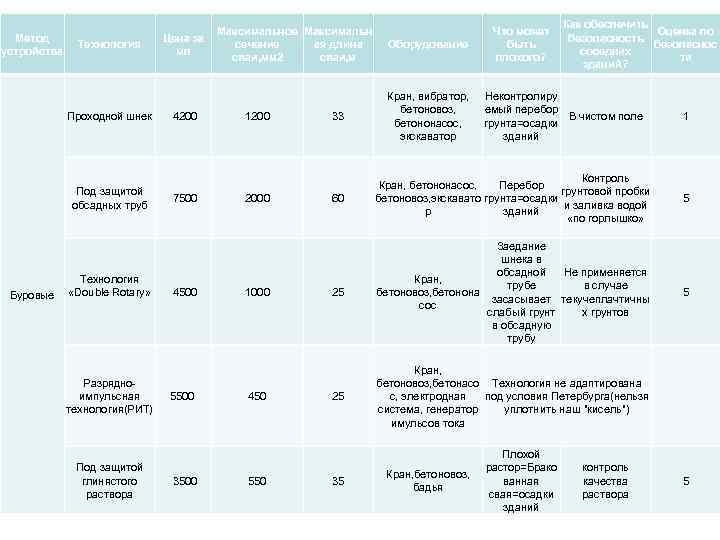

Как обеспечить Максимальное Максимальн Что может Оценка по Метод Цена за безопасность Технология сечение ая длина Оборудование быть безопаснос устройства мп соседних сваи, мм 2 сваи, м плохого? ти зданий? Кран, вибратор, Неконтролиру бетоновоз, емый перебор Проходной шнек 4200 1200 33 В чистом поле 1 бетононасос, грунта=осадки экскаватор зданий Контроль Кран, бетононасос, Перебор Под защитой грунтовой пробки 7500 2000 60 бетоновоз, экскавато грунта=осадки 5 обсадных труб и заливка водой р зданий «по горлышко» Заедание шнека в обсадной Не применяется Технология Кран, трубе в случае Буровые «Double Rotary» 4500 1000 25 бетоновоз, бетонона 5 засасывает текучеплачтичны сос слабый грунт х грунтов в обсадную трубу Кран, Разрядно- бетоновоз, бетонасо Технология не адаптирована импульсная 5500 450 25 с, электродная под условия Петербурга(нельзя технология(РИТ) система, генератор уплотнить наш "кисель") имульсов тока Плохой Под защитой растор=Брако контроль Кран, бетоновоз, глинястого 3500 550 35 ванная качества 5 бадья раствора свая=осадки раствора зданий

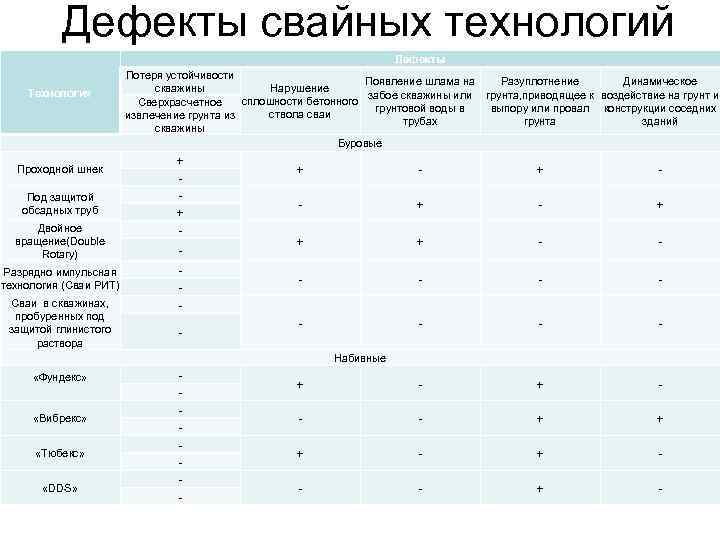

Дефекты свайных технологий Дефекты Потеря устойчивости Появление шлама на Разуплотнение Динамическое Технология скважины Нарушение забое скважины или грунта, приводящее к воздействие на грунт и Сверхрасчетное сплошности бетонного грунтовой воды в выпору или провал конструкции соседних извлечение грунта из ствола сваи трубах грунта зданий скважины Буровые + Проходной шнек + - - Под защитой - + - + обсадных труб + Двойное - вращение(Double + - Rotary) - Разрядно импульсная - - технология (Сваи РИТ) - Сваи в скважинах, - пробуренных под - - защитой глинистого - раствора Набивные «Фундекс» - + - - «Вибрекс» - + - «Тюбекс» + - - «DDS» - + - -
