Основные теоремы и методы анализа резистивных цепей.









03 основные теоремы и методы.ppt
- Количество слайдов: 9
Основные теоремы и методы анализа резистивных цепей.

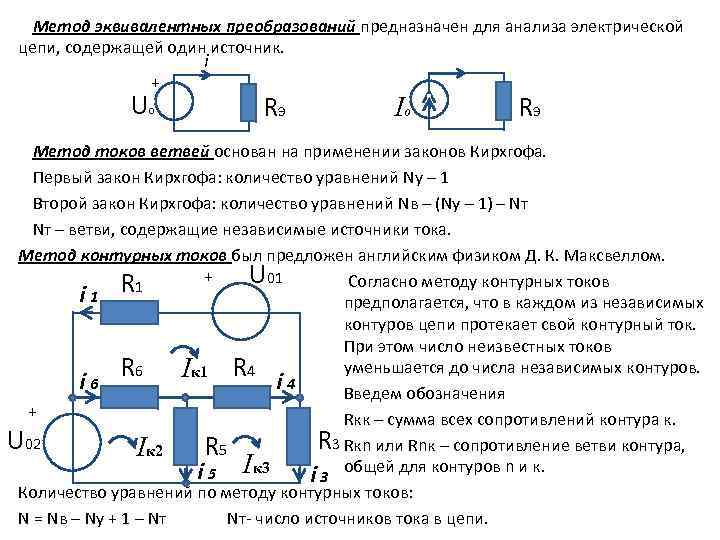

Метод эквивалентных преобразований предназначен для анализа электрической цепи, содержащей один источник. i + U 0 Rэ І 0 Rэ Метод токов ветвей основан на применении законов Кирхгофа. Первый закон Кирхгофа: количество уравнений Nу – 1 Второй закон Кирхгофа: количество уравнений Nв – (Nу – 1) – Nт – ветви, содержащие независимые источники тока. Метод контурных токов был предложен английским физиком Д. К. Mаксвеллом. R 1 + U 01 Согласно методу контурных токов i 1 предполагается, что в каждом из независимых контуров цепи протекает свой контурный ток. При этом число неизвестных токов i 6 R 6 Ік 1 R 4 i 4 уменьшается до числа независимых контуров. Введем обозначения + Rкк – сумма всех сопротивлений контура к. U 02 Ік 2 R 5 R 3 Rкn или Rnк – сопротивление ветви контура, i 5 Ік 3 i 3 общей для контуров n и к. Количество уравнений по методу контурных токов: N = Nв – Nу + 1 – Nт Nт- число источников тока в цепи.

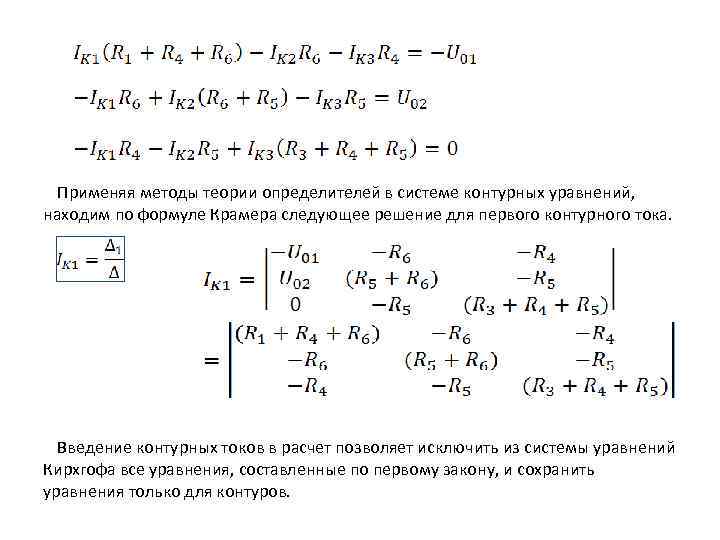

Применяя методы теории определителей в системе контурных уравнений, находим по формуле Крамера следующее решение для первого контурного тока. Введение контурных токов в расчет позволяет исключить из системы уравнений Кирхгофа все уравнения, составленные по первому закону, и сохранить уравнения только для контуров.

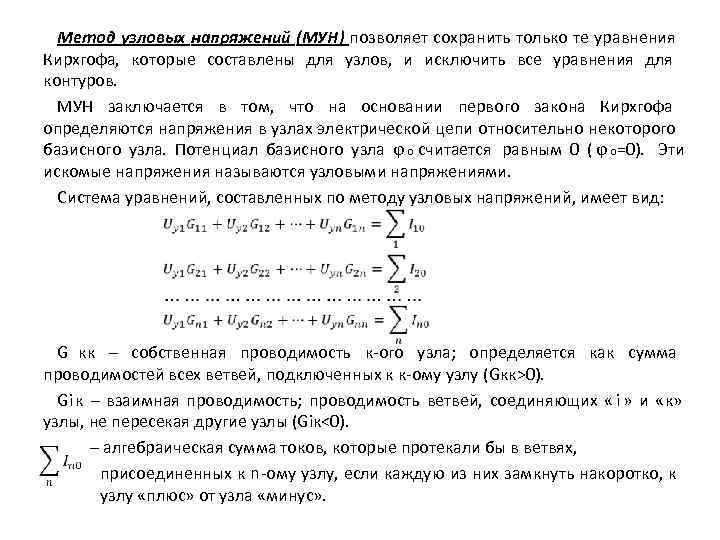

Метод узловых напряжений (МУН) позволяет сохранить только те уравнения Кирхгофа, которые составлены для узлов, и исключить все уравнения для контуров. МУН заключается в том, что на основании первого закона Кирхгофа определяются напряжения в узлах электрической цепи относительно некоторого базисного узла. Потенциал базисного узла ϕ 0 считается равным 0 ( ϕ 0 =0). Эти искомые напряжения называются узловыми напряжениями. Система уравнений, составленных по методу узловых напряжений, имеет вид: G кк – собственная проводимость к-ого узла; определяется как сумма проводимостей всех ветвей, подключенных к к-ому узлу (Gкк>0). Gi к – взаимная проводимость; проводимость ветвей, соединяющих « i » и «к» узлы, не пересекая другие узлы (Giк<0). – алгебраическая сумма токов, которые протекали бы в ветвях, присоединенных к n-ому узлу, если каждую из них замкнуть накоротко, к узлу «плюс» от узла «минус» .

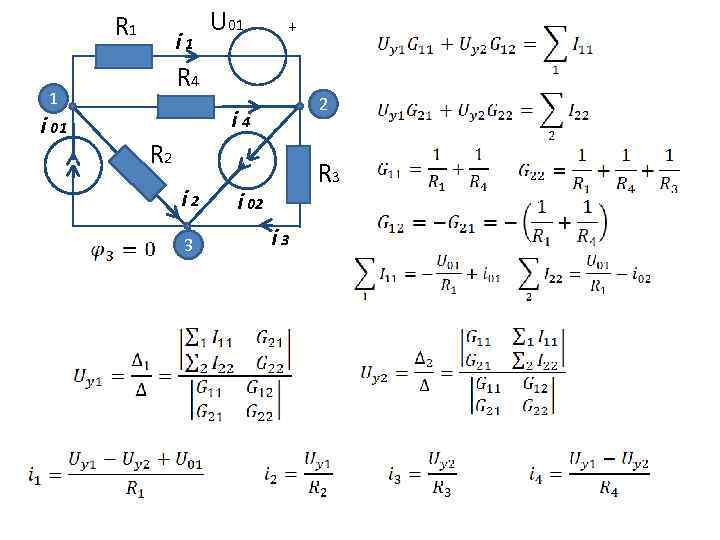

R 1 U 01 + i 1 R 4 1 2 i 01 i 4 R 2 R 3 i 2 i 02 3 i 3

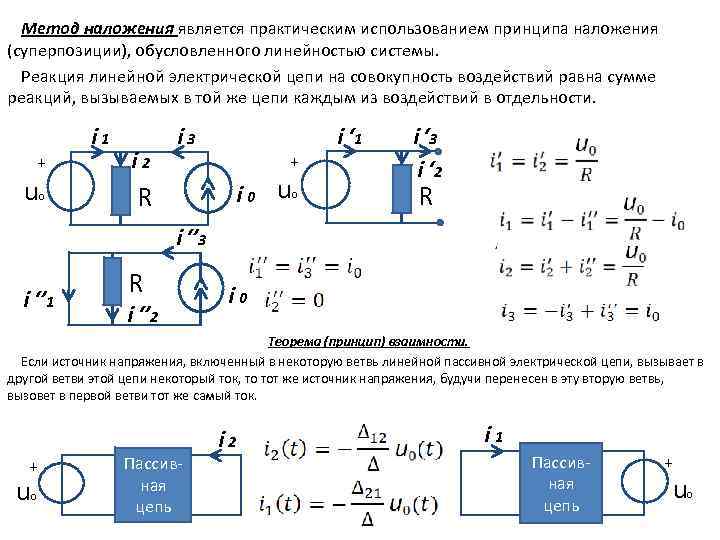

Метод наложения является практическим использованием принципа наложения (суперпозиции), обусловленного линейностью системы. Реакция линейной электрической цепи на совокупность воздействий равна сумме реакций, вызываемых в той же цепи каждым из воздействий в отдельности. i 1 i 3 i ‘ 1 i ‘ 3 + i 2 + i ‘ 2 u 0 R i 0 u 0 R i ‘’ 3 R i 0 i ‘’ 1 i ‘’ 2 Теорема (принцип) взаимности. Если источник напряжения, включенный в некоторую ветвь линейной пассивной электрической цепи, вызывает в другой ветви этой цепи некоторый ток, то тот же источник напряжения, будучи перенесен в эту вторую ветвь, вызовет в первой ветви тот же самый ток. i 2 i 1 + Пассив- + u 0 ная цепь u 0 цепь
В знаменатель входит один и тот же определитель. Определитель Δ для любой резистивной цепи симметричен относительно его главной диагонали, поскольку R ке = R ек. Поэтому строки одного из миноров Δ 12 и Δ 21 являются столбцами другого. Но, известно, что замена в определителе строк столбцами не изменяет значение определителя. Следовательно, Δ 12 = Δ 21 Теорема замещения. Значение всех токов и напряжений в цепи не изменится, если любую ветвь цепи с напряжением « U » и током « i » заменить источником напряжения с задающим напряжением «U» или источником тока с задающим током «i» . i 1 1 Электричес R кая i цепь i 1 0 U U а) Электриче + в) 1 + 2 + i ская U Электри 3 цепь ческая R 0 цепь 0 б) Введем последовательно с этой ветвью 2 источника напряжения с г)задающими напряжениями u, равными напряжению на зажимах выделенной ветви, и включим их так, как показано на рис. г. При этом все напряжения и токи в цепи сохраняют свои прежние значения. Поскольку u 30= u и u 32 -u 03=0, то можно соединить накоротко точку 0 и точку 2. Тогда в цепи вместо выделенной ветви оказывается включенным источник напряжения , что и доказывает теорему.

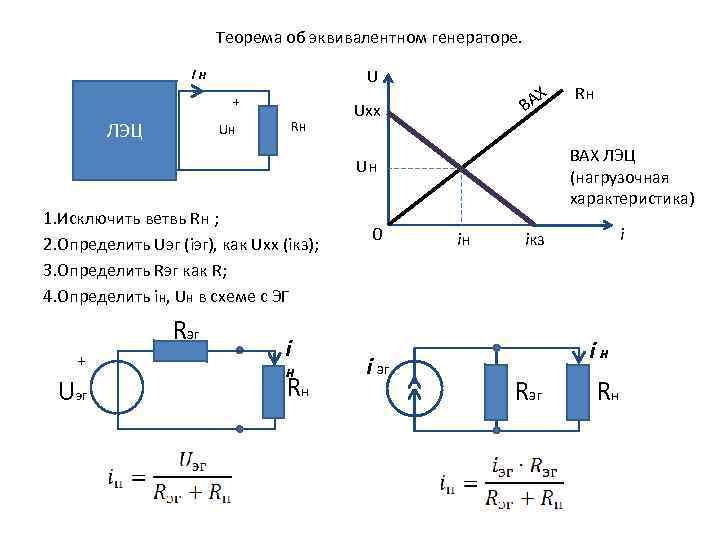

Теорема об эквивалентном генераторе. iн U Х Rн + Uхх ВА ЛЭЦ Uн Rн ВАХ ЛЭЦ Uн (нагрузочная характеристика) 1. Исключить ветвь Rн ; 0 iн iкз i 2. Определить Uэг (iэг), как Uхх (iкз); 3. Определить Rэг как R; 4. Определить iн, Uн в схеме с ЭГ Rэг + iн н i эг Uэг Rн Rэг Rн
Теорема Телледжена. Баланс мощности. Сумма произведений напряжений Uк и токов iк всех ветвей в электрической цепи равна нулю. Терема Телледжена следует из законов Кирхгофа, справедлива для любых электрических цепей: линейных и нелинейных, активных и пассивных; цепей, параметры которых изменяются во времени (параметрических цепей). Можно сформулировать баланс мощности: «Алгебраическая сумма мощностей, отдаваемых независимыми источниками, равняется алгебраической сумме мощностей, потребляемых остальными ветвями электрической цепи. Pист = Pпотр
