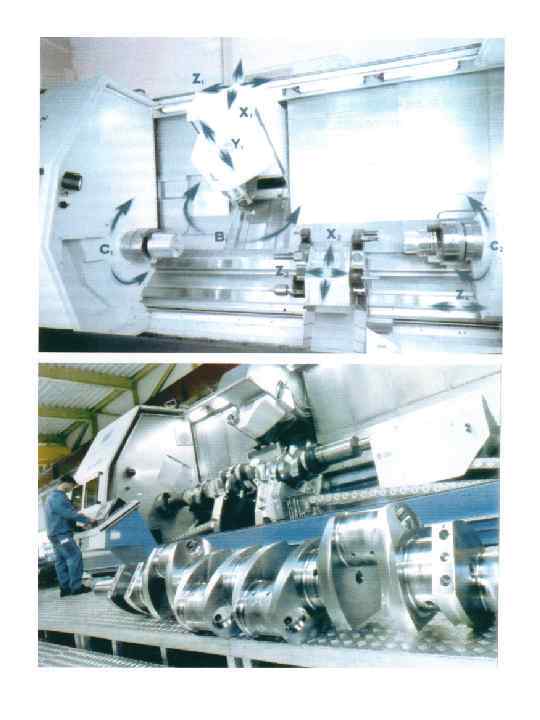

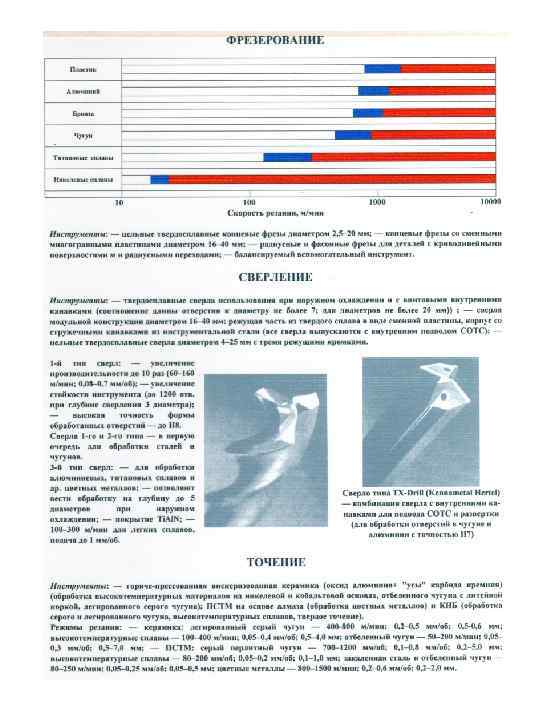

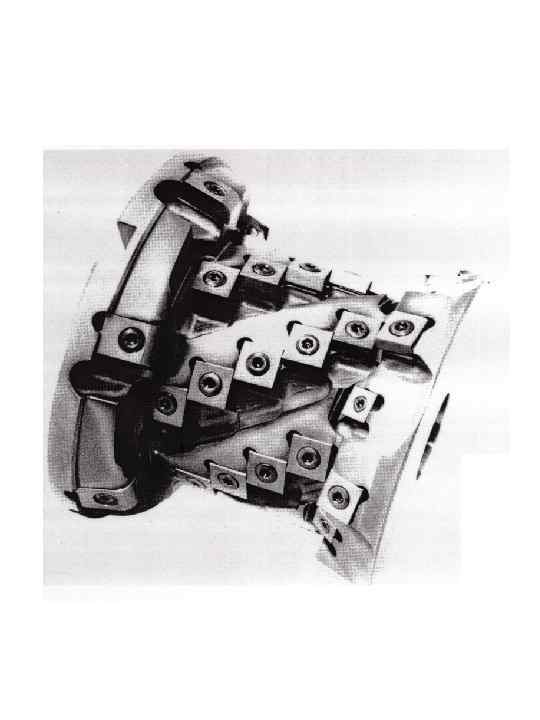

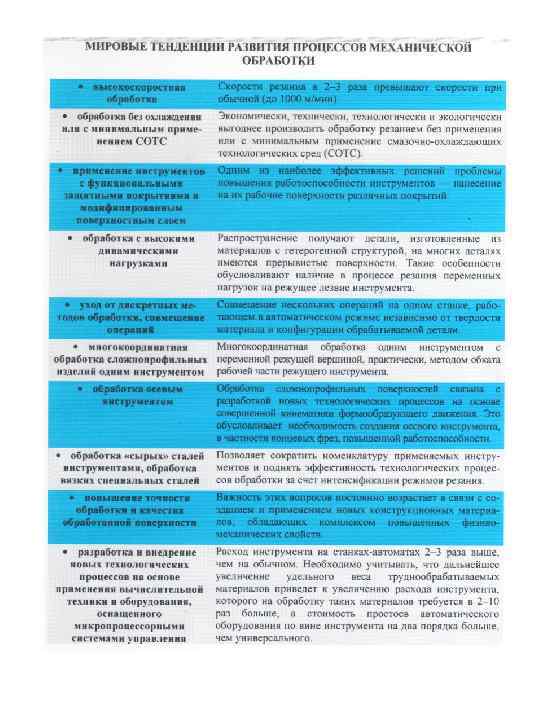

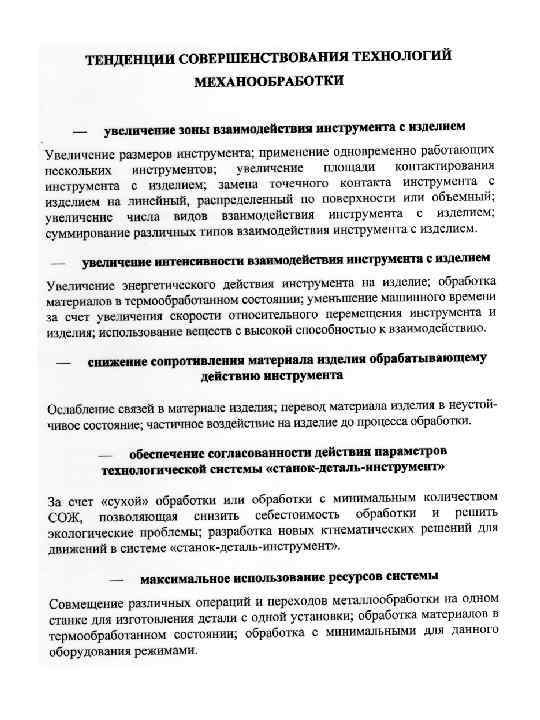

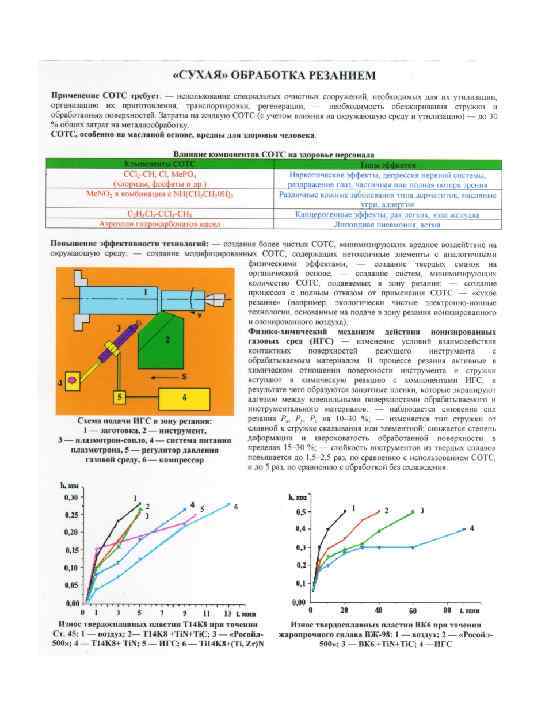

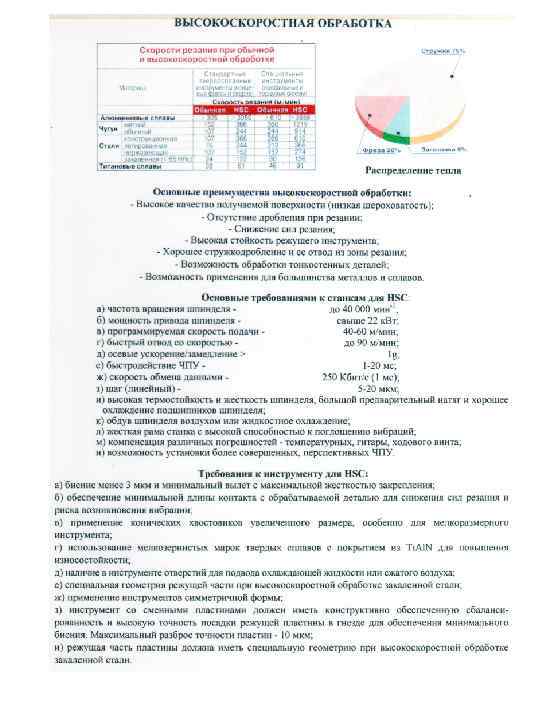

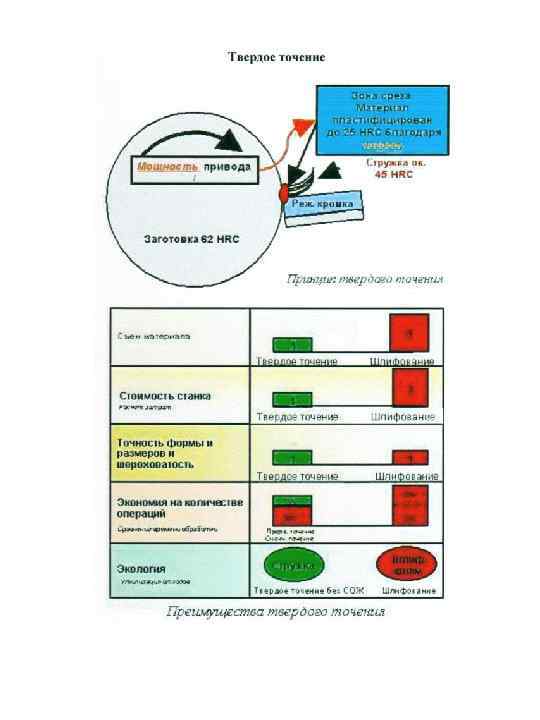

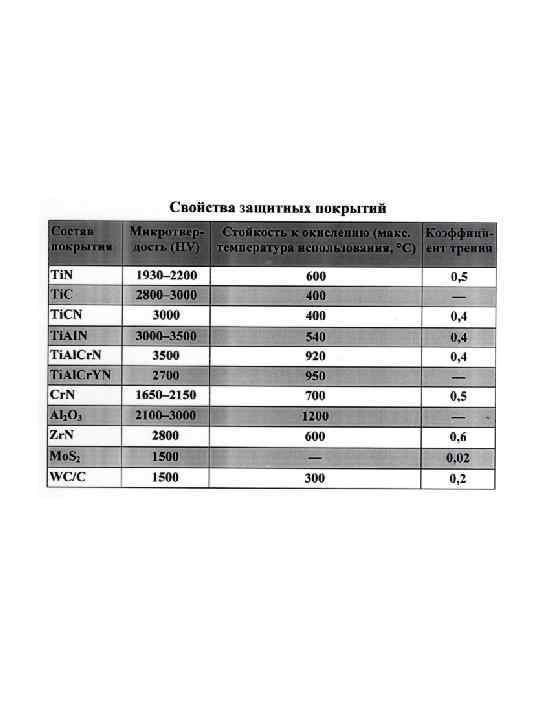

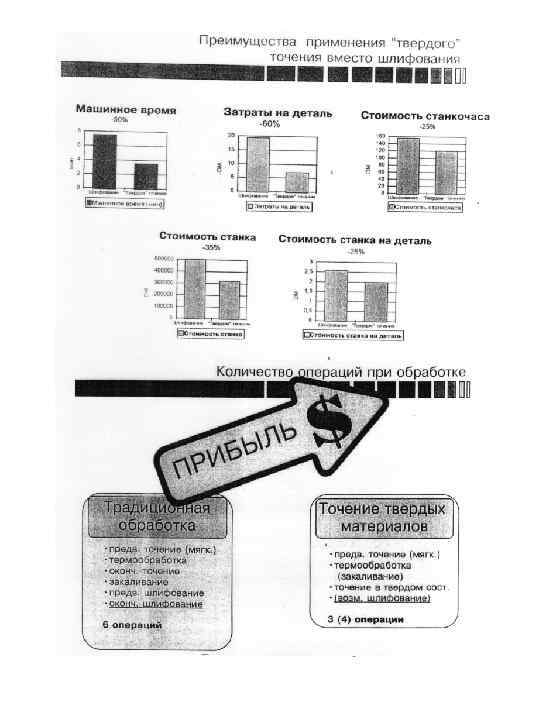

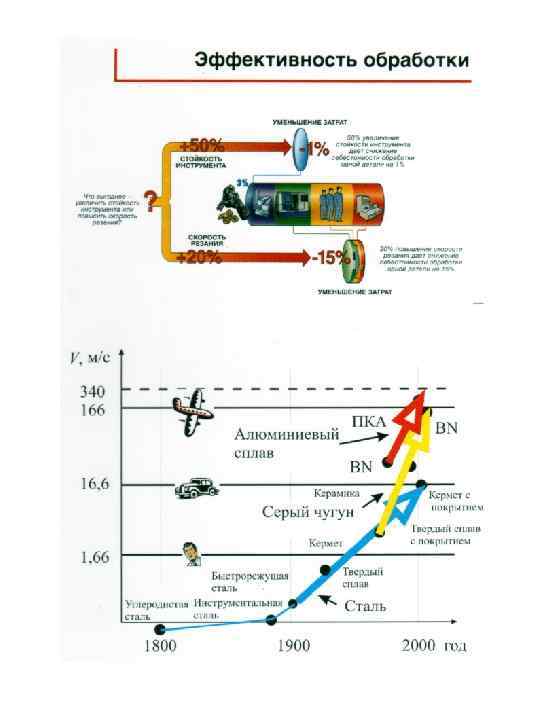

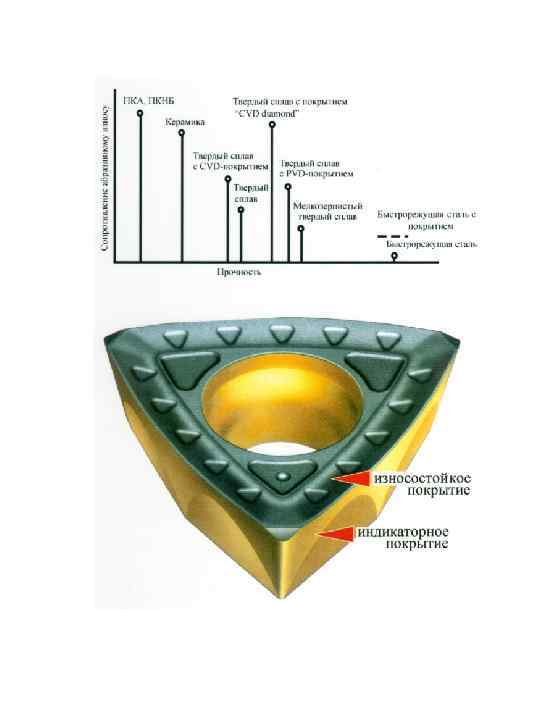

Основные тенденции развития технологий лезвийной обработки

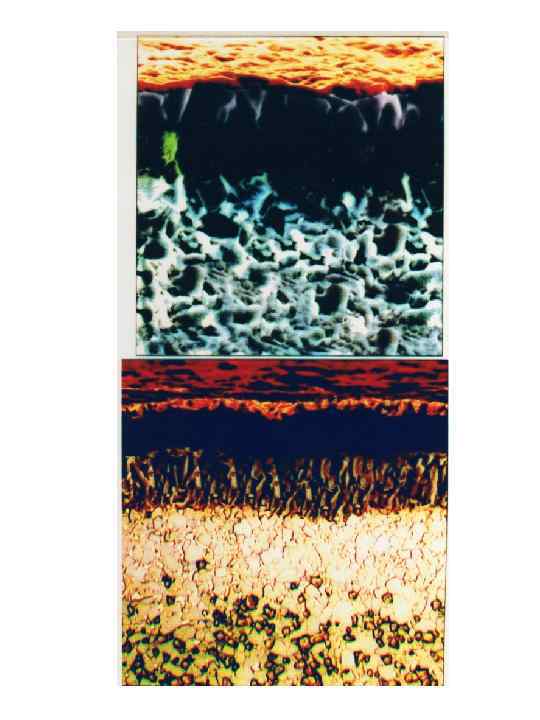

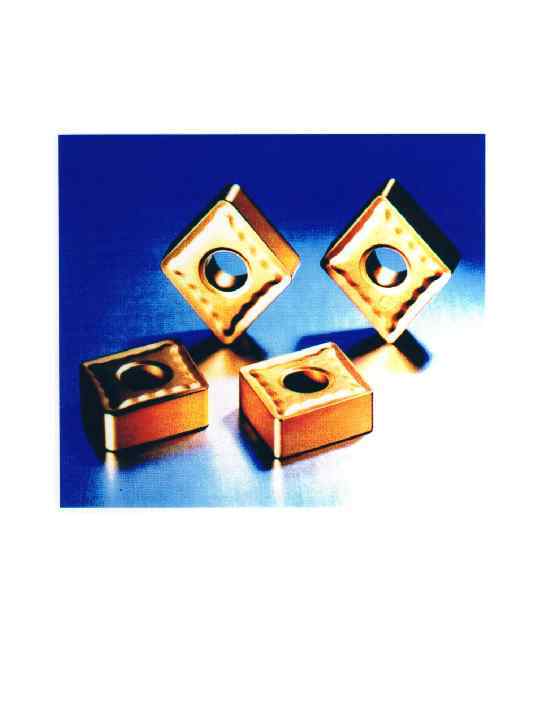

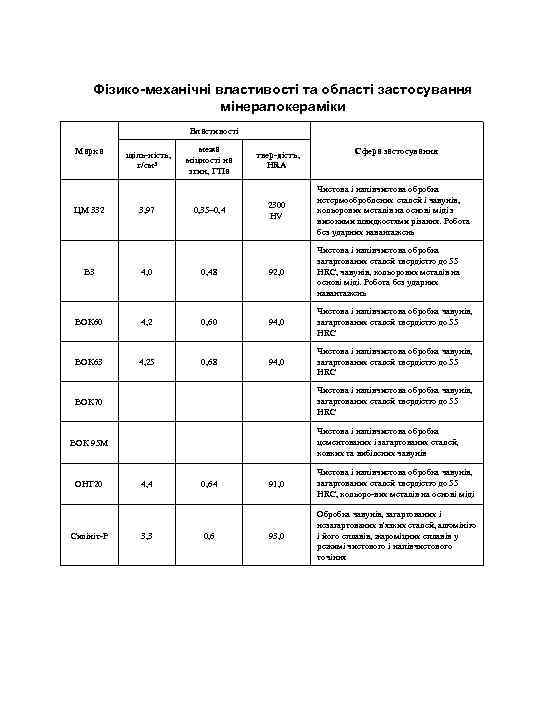

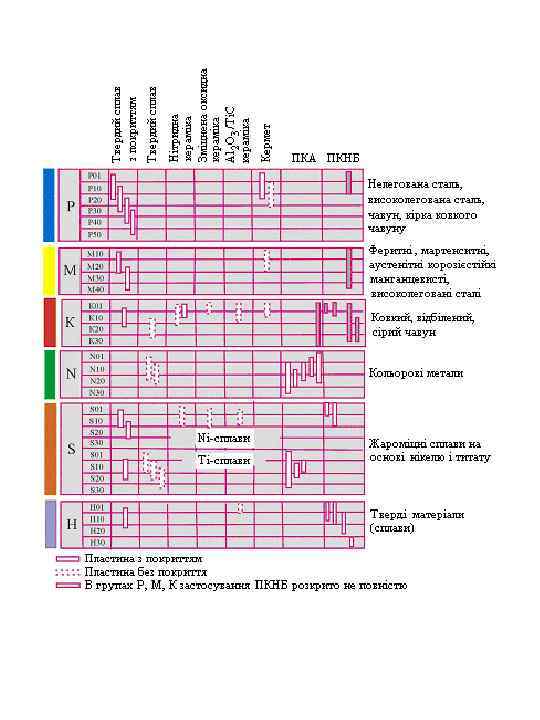

Фізико-механічні властивості та області застосування мінералокераміки Властивості Марка ЦМ 332 щіль ність, г/см 3 3, 97 межа міцності на згин, ГПа 0, 35– 0, 4 твер дість, HRA Сфера застосування 2300 HV Чистова і напівчистова обробка нетермооброблених сталей і чавунів, кольорових металів на основі міді з високими швидкостями різання. Робота без ударних навантажень В 3 4, 0 0, 48 92, 0 Чистова і напівчистова обробка загартованих сталей твердістю до 55 НRC, чавунів, кольорових металів на основі міді. Робота без ударних навантажень ВОК 60 4, 2 0, 60 94, 0 Чистова і напівчистова обробка чавунів, загартованих сталей твердістю до 55 HRC ВОК 63 4, 25 0, 68 94, 0 Чистова і напівчистова обробка чавунів, загартованих сталей твердістю до 55 HRC ВОК 70 Чистова і напівчистова обробка цементованих і загартованих сталей, ковких та вибілених чавунів ВОК 95 М ОНТ 20 Силініт Р 4, 4 3, 3 0, 64 0, 6 91, 0 Чистова і напівчистова обробка чавунів, загартованих сталей твердістю до 55 HRC, кольоро вих металів на основі міді 93, 0 Обробка чавунів, загартованих і незагартованих в'язких сталей, алюмінію і його сплавів, жароміцних сплавів у режимі чистового і напівчистового точіння

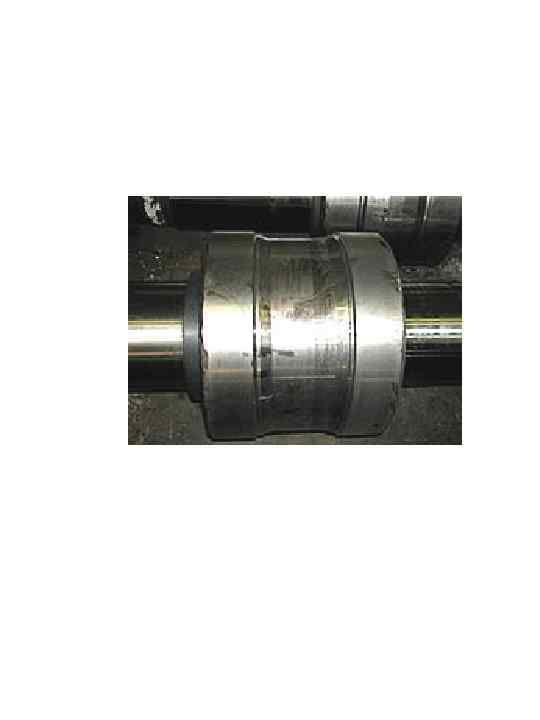

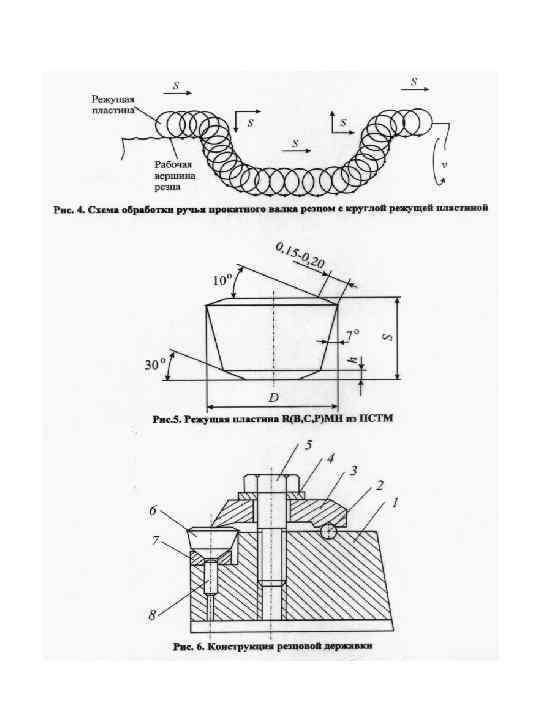

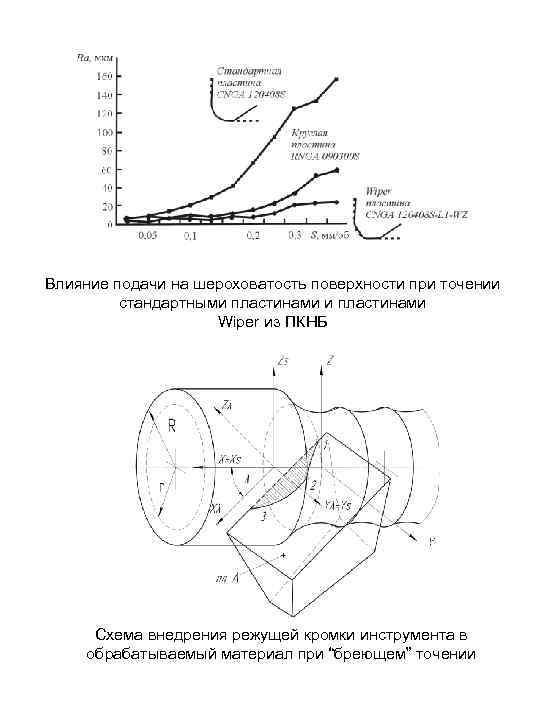

Влияние подачи на шероховатость поверхности при точении стандартными пластинами Wiper из ПКНБ Схема внедрения режущей кромки инструмента в обрабатываемый материал при “бреющем” точении
Скачать презентацию Основные тенденции развития технологий лезвийной обработки Фізико-механічні
11 лекция.Тенденц в мех обраб.ppt
