Основные сведения по оформлению чертежей Подготовила студентка ТГПУ

Основные сведения по оформлению чертежей Подготовила: студентка ТГПУ им. Л. Н. Толстого гр. 621141 Тягунова Татьяна Алексеевна Тула 2015

Основная надпись Форма и размеры основной надписи установлены для чертежей и схем ГОСТ 2. 104 68* Основная надпись располагается ВСЕГДА в правом нижнем углу чертежа. При создании нового листа в программе Компас по умолчанию на экране возникает новый лист установленного формата с расчерченным штампом основной надписи. 2

Основная надпись ГОСТ 2. 104— 68 1 наименование чертежа; 2 – шифр учебного заведения; 4 – название учебного заведения; 6 – масштаб; 9 – литера (учебная); 10 – разработал (фамилия студента) 11 – проверил (фамилия преподавателя); 12 – подпись исполнителя; 13 – дата заполнения.

Форма 2 для текстовых документов форма 2 а для 2 х и последующих листов

Заполнение основной надписи Что бы заполнить основную надпись необходимо: 1. Указатель мыши ввести в область основной надписи и дважды кликнуть левой клавишей мыши (или вызвать контекстное меню правой клавишей мыши и выбрать команду Заполнить основную надпись), при этом графы основной надписи станут выделенными штриховыми линиями и в первой ячейке будет установлен курсор. 5

Форматы ГОСТ 2. 301— 68

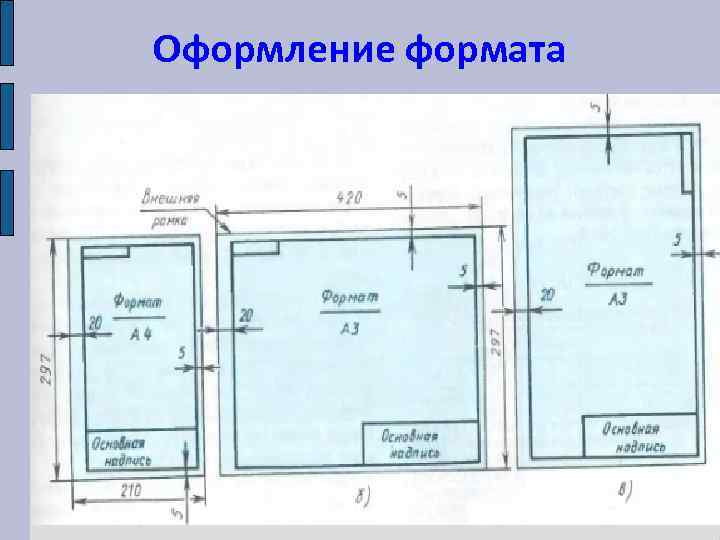

Оформление формата

Масштаб ГОСТ 2. 302— 68 Масштаб представляет собой отношение линейных размеров изображенного на чертеже предмета к их натуральной величине. Для изображения предмета в увеличенном виде применяется масштаб увеличения, а в уменьшенном виде — масштаб уменьшения. Для изображения предмета в натуральную величину используют его действительные размеры. Масштаб уменьшения 1: 2; 1: 2, 5; 1: 4; 1: 5; 1: 10; 1: 15; 1: 20 и т. д. Натуральная величина 1: 1 Масштаб увеличения 2: 1; 2, 5: 1; 4: 1; 5: 1; 10: 1; 20: 1 и т. д.

При любом масштабе на чертеже проставляют только действительные размеры М 2: 1 М 1: 2

Масштаб, указываемый в предназначенной для этого графе основной надписи, должен обозначаться по типу: 1: 1; 1: 2; 2: 1 и т. д. 1: 2 А(4: 1) В(2: 1) Б(4: 1)

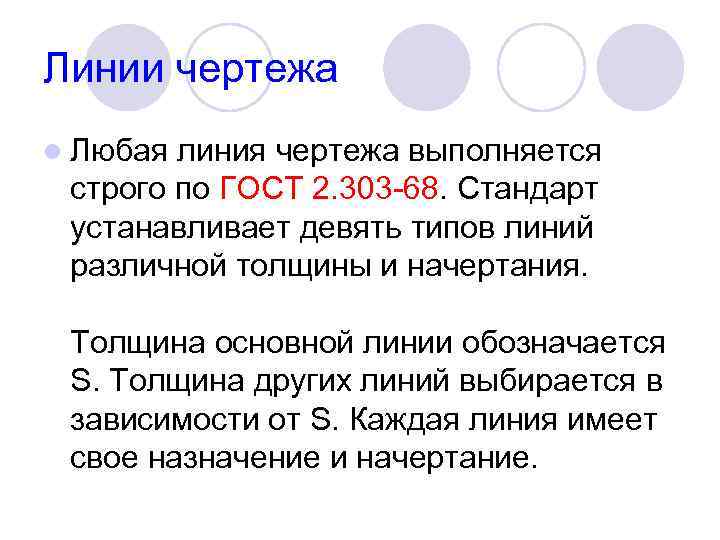

Линии чертежа l Любая линия чертежа выполняется строго по ГОСТ 2. 303 68. Стандарт устанавливает девять типов линий различной толщины и начертания. Толщина основной линии обозначается S. Толщина других линий выбирается в зависимости от S. Каждая линия имеет свое назначение и начертание.

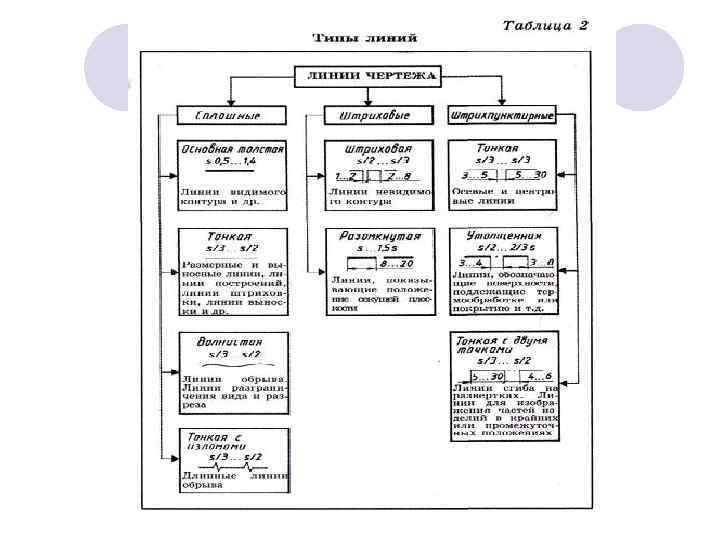

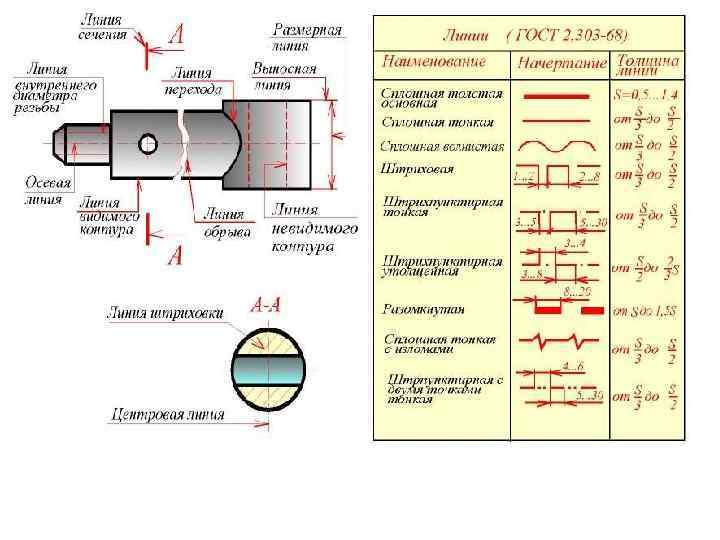

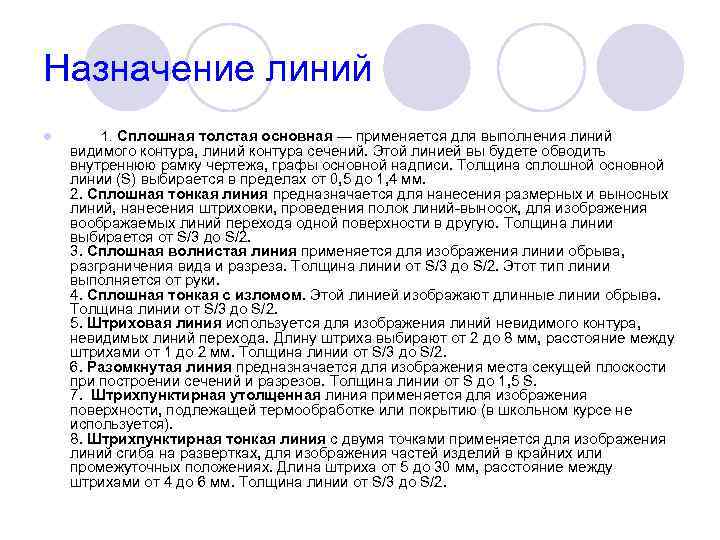

Назначение линий l 1. Сплошная толстая основная — применяется для выполнения линий видимого контура, линий контура сечений. Этой линией вы будете обводить внутреннюю рамку чертежа, графы основной надписи. Толщина сплошной основной линии (S) выбирается в пределах от 0, 5 до 1, 4 мм. 2. Сплошная тонкая линия предназначается для нанесения размерных и выносных линий, нанесения штриховки, проведения полок линий выносок, для изображения воображаемых линий перехода одной поверхности в другую. Толщина линии выбирается от S/3 до S/2. 3. Сплошная волнистая линия применяется для изображения линии обрыва, разграничения вида и разреза. Толщина линии от S/3 до S/2. Этот тип линии выполняется от руки. 4. Сплошная тонкая с изломом. Этой линией изображают длинные линии обрыва. Толщина линии от S/3 до S/2. 5. Штриховая линия используется для изображения линий невидимого контура, невидимых линий перехода. Длину штриха выбирают от 2 до 8 мм, расстояние между штрихами от 1 до 2 мм. Толщина линии от S/3 до S/2. 6. Разомкнутая линия предназначается для изображения места секущей плоскости при построении сечений и разрезов. Толщина линии от S до 1, 5 S. 7. Штрихпунктирная утолщенная линия применяется для изображения поверхности, подлежащей термообработке или покрытию (в школьном курсе не используется). 8. Штрихпунктирная тонкая линия с двумя точками применяется для изображения линий сгиба на развертках, для изображения частей изделий в крайних или промежуточных положениях. Длина штриха от 5 до 30 мм, расстояние между штрихами от 4 до 6 мм. Толщина линии от S/3 до S/2.

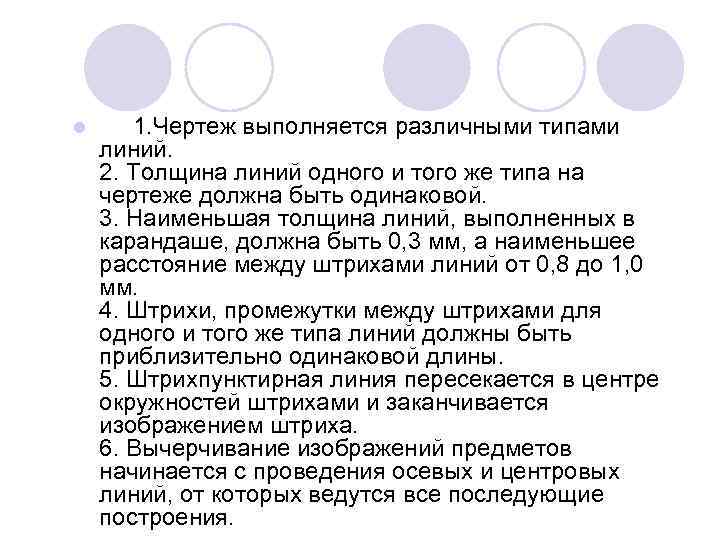

l 1. Чертеж выполняется различными типами линий. 2. Толщина линий одного и того же типа на чертеже должна быть одинаковой. 3. Наименьшая толщина линий, выполненных в карандаше, должна быть 0, 3 мм, а наименьшее расстояние между штрихами линий от 0, 8 до 1, 0 мм. 4. Штрихи, промежутки между штрихами для одного и того же типа линий должны быть приблизительно одинаковой длины. 5. Штрихпунктирная линия пересекается в центре окружностей штрихами и заканчивается изображением штриха. 6. Вычерчивание изображений предметов начинается с проведения осевых и центровых линий, от которых ведутся все последующие построения.

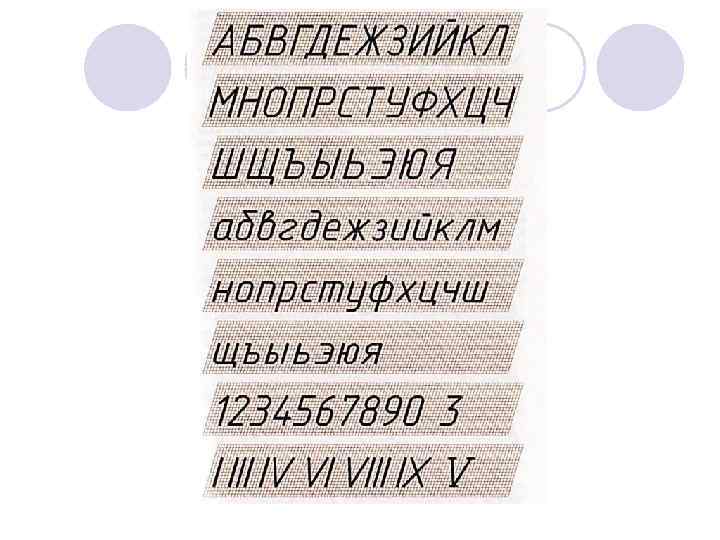

Шрифты чертежные Устанавливаются следующие типы штифта: Тип А без наклона узкий Тип Б без наклона Тип А с наклоном 75 Тип Б с наклоном 75

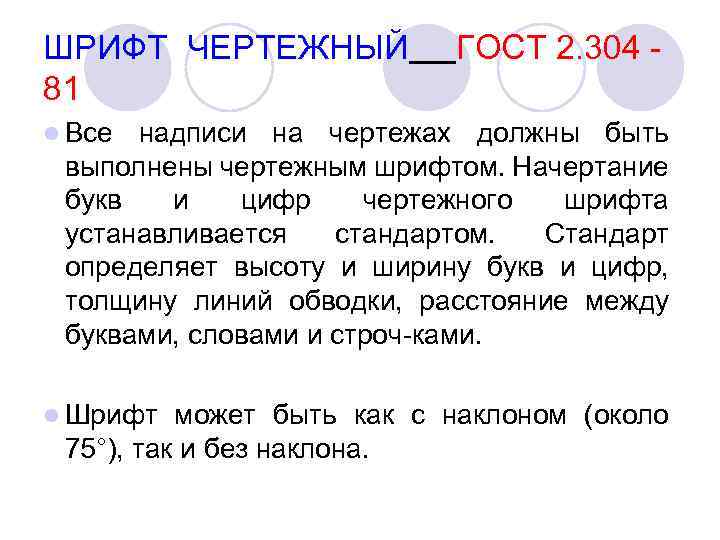

ШРИФТ ЧЕРТЕЖНЫЙ 81 ГОСТ 2. 304 l Все надписи на чертежах должны быть выполнены чертежным шрифтом. Начертание букв и цифр чертежного шрифта устанавливается стандартом. Стандарт определяет высоту и ширину букв и цифр, толщину линий обводки, расстояние между буквами, словами и строч ками. l Шрифт может быть как с наклоном (около 75°), так и без наклона.

ШРИФТ ЧЕРТЕЖНЫЙ ГОСТ 2. 304 81 l За размер (h) шрифта принимается величина, опреде ляемая высотой прописных (заглавных) букв в миллиметрах. Высота буквы измеряется перпендикулярно к основанию стро ки. строчных букв примерно соответствует высоте сле дующего Высота меньшего размера шрифта. Так, высота строчных букв размера 10 равна 7, размера 7 равна 5 и т. д. l Толщину (d) линии шрифта определяют в зависимости от высоты нижние элементы строчных букв выполняются за счет меж ду строками и выходят за строку на 3 d. Ширина шрифта. Она равна 0, 1 h. Верхние и расстояний большинства строчных букв равна 5 d.
