Основные сведения по оформлению чертежей История развития

Основные сведения по оформлению чертежей

История развития чертежа Появление чертежей было связано с практической деятельностью человека – строительством укреплений, городских построек и пр. Сначала чертежи выполняли на земле в том месте, где необходимо было вести строительство. Затем их стали выполнять на камне, глиняных плитах и пр.

Слово «чертёж» исконно русское и означает «Изображение каких-либо предметов на бумаге, план чего-либо» . Первые упоминания о русских чертежах относятся к середине 16 века. Древнейшие, дошедшие до наших дней чертежи, датируются 17 веком.

В начале разницы между чертежом и рисунком практически не было. Изображения выполнялись от руки, на глаз. Такие чертежи нуждались в словесных пояснениях, поэтому на них делались различные надписи.

Постепенно чертежи становились более совершенными. На приведённом рисунке показан чертеж моста (как если бы мы его видели сверху) и сторожевой башни (как мы видели бы её спереди), относящиеся к 17 веку.

Чертежами пользовались многие выдающиеся русские изобретатели и инженеры. В 1586 году знаменитый пушечный мастер Андрей Чохов отлил колоссальную царь-пушку, а его ученики уже с начала 30 -х годов 17 века руководствовались чертежами при изготовлении орудий.

Значительного рассвета достигла русская графика во времена Петра 1. До нас дошли многие кораблестроительные чертежи того времени, некоторые из них выполнены самим Петром 1. Корабли, построенные по чертежам Петра 1

Талантливый русский механик, конструктор и изобретатель 17 века Иван Петрович Кулибин только для выполнения одного из своих шедевров – часов в форме куриного яйца – изготовил несколько десятков чертежей. Другим примером его деятельности служат чертежи моделей моста через реку Неву.

Интересны чертёжи паровоза Черепановых. Они иллюстрируют высокий уровень развития инженерной графики и технической мысли в России того времени.

На чертежах 18 и первой половины 19 веков появляется масштаб. С этого времени и до 30 -х годов 20 века большинство чертежей раскрашивалось. Чертежи стали нести больше информации, но на их выполнение уходило много времени. Поэтому их стали постепенно упрощать, используя различные условности, надписи и т. д.

Модуль 3. Конструкторская документация Тема: «Формирование изображений технических объектов»

ВИДЫ КОНСТРУКТОРСКИХ ДОКУМЕНТОВ - Электронная модель детали Документ, содержащий электронную геометрическую модель детали и требования к ее изготовлению и контролю (включая предельные отклонения размеров, шероховатости поверхности и др. ) - Чертеж детали Документ, содержащий изображение детали и другие данные, необходимые для ее изготовления и контроля

ВИДЫ КОНСТРУКТОРСКИХ ДОКУМЕНТОВ - Электронная модель сборочной единицы Документ, содержащий электронную геометрическую модель сборочной единицы, соответствующие электронные геометрические модели составных частей, свойства, характеристики и другие данные, необходимые для сборки (изготовления) и контроля. - Сборочный чертеж Документ, содержащий изображение сборочной единицы и другие данные, необходимые для ее сборки (изготовления) и контроля. - Схема Документ, на котором показаны в виде условных изображений или обозначений составные части изделия и связи между ними

Схема водоснабжения

Чертежные инструменты и принадлежности

Стирательная резинка Ластик без скошенных кромок рекомендуется разрезать по диагонали.

Треугольники Деревянные Пластмассовые

Трафареты, рейсшины

Стандарты ЕСКД Представьте, что было бы, если каждый инженер или чертежник выполнял чертежи по-своему, не соблюдая единых правил. Такие чертежи могли быть не поняты другими. Чтобы избежать этого, приняты и действуют государственные стандарты Единой системы конструкторской документации (ЕСКД). Стандарты ЕСКД – это документы, которые устанавливают единые правила выполнения и оформления конструкторских документов во всех отраслях промышленности, строительства, транспорта.

Стандартом называется документ, содержащий ряд требований и норм. Стандарт имеет буквенное и цифровое обозначение. ГОСТ 2. 301 -68 Государственный стандарт Класс (2 -стандарты ЕСКД-единая система конструкторской документации) Классификационная группа стандартов Порядковый номер стандарта в группе Год регистрации стандарта

Обозначение идентичных стандартов формируют из индекса «ГОСТ Р» , обозначения международного стандарта и года утверждения национального стандарта : ГОСТ Р ИСО 15667 – 2009 ГОСТ Р ЕН 982 - 2009 Модифицированным стандартам присваивают обозначения национальных и в скобках приводят обозначение примененного международного стандарта : ГОСТ Р 53885 – 2009 (ИСО 9012: 2008) ГОСТ Р 54007 – 2010 (ИСО 60779: 2005) Так же обозначают российские национальные стандарты, разработанные на основе европейского регионального стандарта и национального стандарта другой страны: ГОСТ Р 54006 – 2010 (ЕN 418: 2008) ГОСТ Р 52855 – 2007 (DIN 34801: 1999 – 12).

1. 1 Форматы (ГОСТ 2. 301 -68)

Основные форматы

Размеры сторон основных форматов Обозначение формата Размеры сторон формата, мм А 0 А 1 А 2 А 3 А 4 А 5 841 х 594 х 1189 841 420 х 594 297 х 420 210 х 297 148 х 210

Основные надписи (ГОСТ 2. 104 -2006)

Стандарт устанавливает форму, размеры, порядок заполнения основных надписей и дополнительных граф к ним в конструкторских документах: - на чертежах и схемах – форма 1 - на текстовых документах – форма 2 и 2 а. Основные надписи располагаются в правом нижнем углу конструкторских документов. Форма 1 185 7 10 23 15 10 Обозначение документа 11 х5=55 5 Разраб. Пров. Т. контр. Н. контр. Утв. № докум. Подп. Дата 17 Лит. Изм. Лист 15 18 Масса Масштаб Наименование изделия, документа Лист Обозначение материала детали 20 Листов Факультет, группа

Пример заполнения основной надписи чертежа

185 7 10 23 8 х5=40 Изм. Лист № докум. 15 Подп. Форма 2 10 Дата Обозначение документа 15 Лит. Разраб. Пров. 15 20 Листов 5 Наименование изделия, документа Н. контр. Утв. Факультет, группа Форма 2 а 185 10 23 15 10 5 3 х5=15 7 Изм. Лист № докум. Подп. Дата 10 Обозначение документа Лист

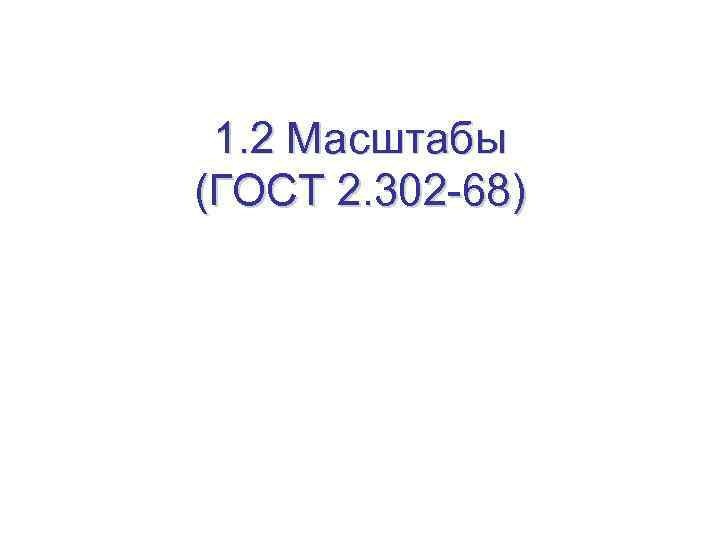

1. 2 Масштабы (ГОСТ 2. 302 -68)

Масштаб – это отношение линейных размеров изображения предмета к действительным. Натуральный масштаб - 1: 1 Масштаб увеличения – 2: 1; 4: 1; 10: 1… Масштаб уменьшения – 1: 2; 1: 5; 1: 100…

В каком бы масштабе не выполнялось изображение, размеры на чертеже наносят действительные. Угловые размеры при уменьшении и увеличении изображения не изменяются. Масштабы уменьшения 1: 2; 1: 2, 5; 1: 4; 1: 5; 1: 10; 1: 15; 1: 20; …; 1: 1000 Натуральная величина 1: 1 Масштабы увеличения 2: 1; 2, 5: 1; 4: 1; 5: 1; 10: 1; …; 100: 1

1. 3 Линии (ГОСТ 2. 303 -68)

Толщина сплошной основной линии s должна быть в пределах от 0. 5 до 1. 4 мм Наименование Начертание Толщина линии по отношению к толщине основной линии Основное назначение 1. Сплошная толстая основная s Линии видимого контура, линии перехода видимые, линии контура сечения 2. Сплошная тонкая от s/3 до s/2 Линии контура наложенного сечения, линии размерные и выносные, линии штриховки, линиивыноски, следы плоскостей и т. д.

3. Сплошная волнистая 4. Штриховая от s/3 до s/2 1… 2 Линии обрыва; линии разграничения вида и разреза от s/3 до s/2 Линии невидимого контура; линии перехода невидимые от s/3 до s/2 Линии осевые и центровые; линии сечений, являющихся осями симметрии для наложенных или вынесенных сечений от s/2 до 2/3 s Линии, обозначающие поверхности, подлежащие термообработке или покрытию; линии для изображения элементов, расположенных перед секущей плоскостью 2… 8 5. Штрихпунктирная 5… 30 3… 5 6. Штрихпунктирная утолщенная 3… 8 3… 4

7. Разомкнутая От s до 1. 5 s Линии сечений 8. Сплошная тонкая с изломами От s/3 до 1/2 s Длинные линии обрыва 9. Штрихпунктирная с двумя точками тонкая от s/3 до s/2 8… 20 4… 6 5… 30 Линии сгиба на развертках; линии для изображения частей изделий в крайних или промежуточных положениях; линии для изображения развертки, совмещенной с видом

А-А А 1 2 6 3 4 5 1. Сплошная толстая основная 2. Сплошная тонкая 3. Сплошная волнистая 4. Штриховая 5. Штрихпунктирная тонкая 6. Разомкнутая А

1. 4 Шрифты чертежные (ГОСТ 2. 304 -81)

Шрифтом называется графическое изображение всех букв, цифр и знаков алфавита в системе какого-либо языка. Устанавливаются следующие виды шрифта: • тип А без наклона • тип А с наклоном 75 • тип Б без наклона • тип Б с наклоном 75 Существуют следующие размеры шрифта: (1, 8); 2, 5; 3, 5; 5; 7; 10; 14; 20; 28; 40. Все надписи в технической документации производятся стандартным чертежным шрифтом.

При выполнении документов автоматизированным способом допускается применять шрифты, используемые средствами вычислительной техники. В этом случае должны быть обеспечены их хранение и передача пользователям документов.

Нанесение размеров. Количество размеров на чертеже должно быть минимальным, но достаточным для изготовления объекта.

Простановка линейных размеров. Для нанесения размеров необходимо начертить выносные и размерные линии. Они вычерчиваются сплошной тонкой линией. Размерные линии ограничивают указываемый размер стрелками.

Обратите внимание на то, что сперва вычерчиваются размерные линии меньших размеров, а затем больших

Так же на чертеже наносятся и вертикальные размерные и выносные линии.

55 25 35 45 31 100 • Размерные числа пишутся над размерной линией. • При простановке размеров на вертикальных размерных линиях чертеж мысленно поворачивают по часовой стрелке на 90° и

Пересечение выносных и размерных линий на чертеже недопустимо, поэтому меньшие размеры наносят ближе к контуру детали, а большие –дальше. Целесообразность нанесения размеров

Знаки на чертеже РАДИУС ДИАМЕТР КВАДРАТ ТОЛЩИНА

Простановка радиальных размеров. Для простановки размеров окружности используют значок диаметра. Размерные стрелки упираются в окружность, а размерная линяя должна проходить через центр окружности.

Нанесение размеров углов: R Нанесение размеров радиусов дуг
