ОСНОВНЫЕ СВЕДЕНИЯ ОБ ИСТОЧНИКАХ ПИТАНИЯ
ОСНОВНЫЕ СВЕДЕНИЯ ОБ ИСТОЧНИКАХ ПИТАНИЯ
ПОНЯТИЕ ОБ ИСТОЧНИКАХ ПИТАНИЯ Источник питания преобразует высокое напряжение сети в низкое напряжение сварочной цепи. Технические показатели источников питания: 1. Внешняя характеристика 2. Пределы регулирования сварочного тока 3. Напряжение холостого хода 4. Номинальный сварочный ток и напряжение

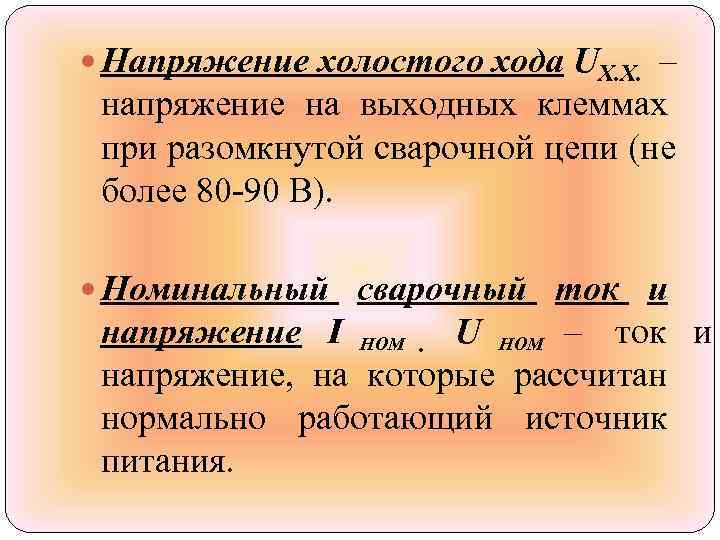

Напряжение холостого хода UХ. Х. – напряжение на выходных клеммах при разомкнутой сварочной цепи (не более 80 -90 В). Номинальный сварочный ток и напряжение I НОМ. U НОМ – ток и напряжение, на которые рассчитан нормально работающий источник питания.

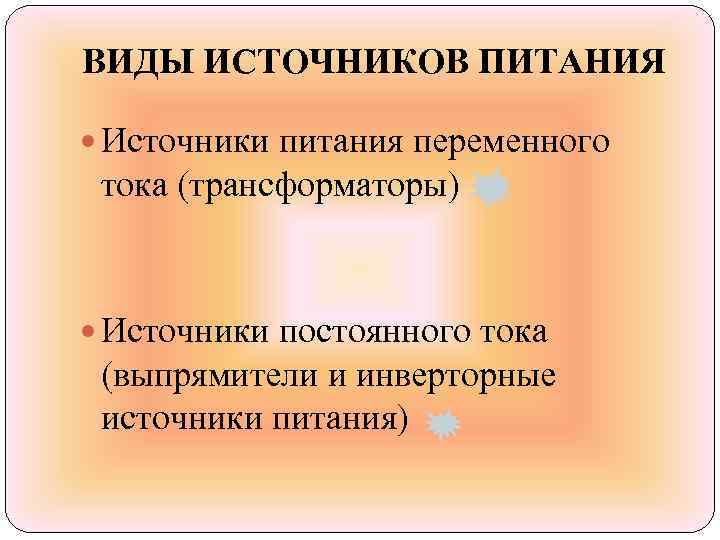

ВИДЫ ИСТОЧНИКОВ ПИТАНИЯ Источники питания переменного тока (трансформаторы) Источники постоянного тока (выпрямители и инверторные источники питания)

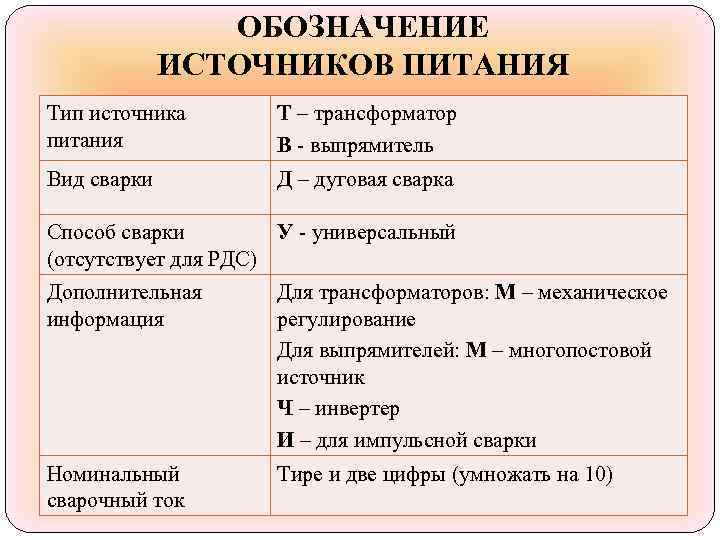

ОБОЗНАЧЕНИЕ ИСТОЧНИКОВ ПИТАНИЯ Тип источника Т – трансформатор питания В - выпрямитель Вид сварки Д – дуговая сварка Способ сварки У - универсальный (отсутствует для РДС) Дополнительная Для трансформаторов: М – механическое информация регулирование Для выпрямителей: М – многопостовой источник Ч – инвертер И – для импульсной сварки Номинальный Тире и две цифры (умножать на 10) сварочный ток

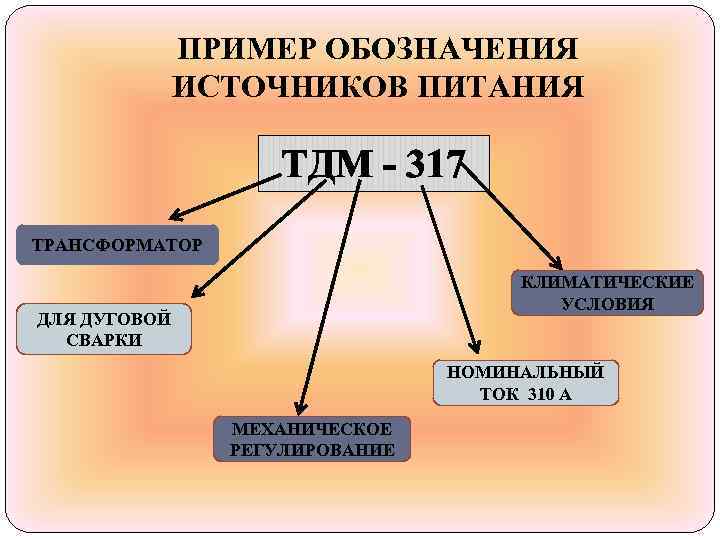

ПРИМЕР ОБОЗНАЧЕНИЯ ИСТОЧНИКОВ ПИТАНИЯ ТДМ - 317 ТРАНСФОРМАТОР КЛИМАТИЧЕСКИЕ УСЛОВИЯ ДЛЯ ДУГОВОЙ СВАРКИ НОМИНАЛЬНЫЙ ТОК 310 А МЕХАНИЧЕСКОЕ РЕГУЛИРОВАНИЕ

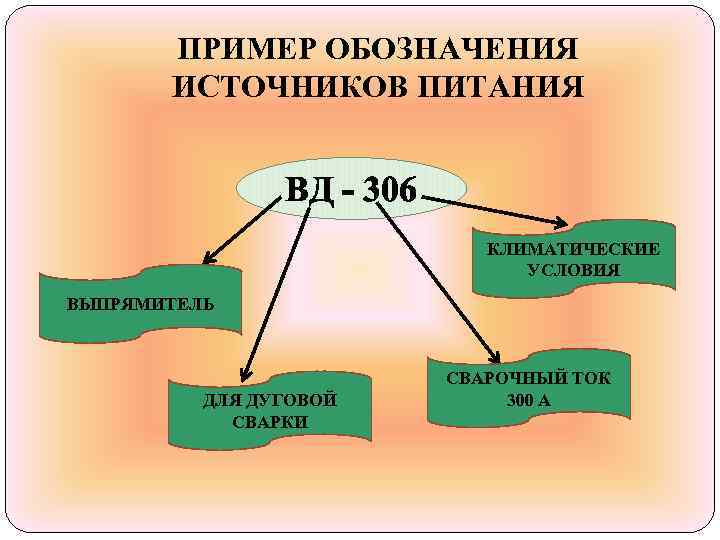

ПРИМЕР ОБОЗНАЧЕНИЯ ИСТОЧНИКОВ ПИТАНИЯ ВД - 306 КЛИМАТИЧЕСКИЕ УСЛОВИЯ ВЫПРЯМИТЕЛЬ СВАРОЧНЫЙ ТОК ДЛЯ ДУГОВОЙ 300 А СВАРКИ
3. СВАРОЧНЫЙ ТРАНСФОРМАТОР

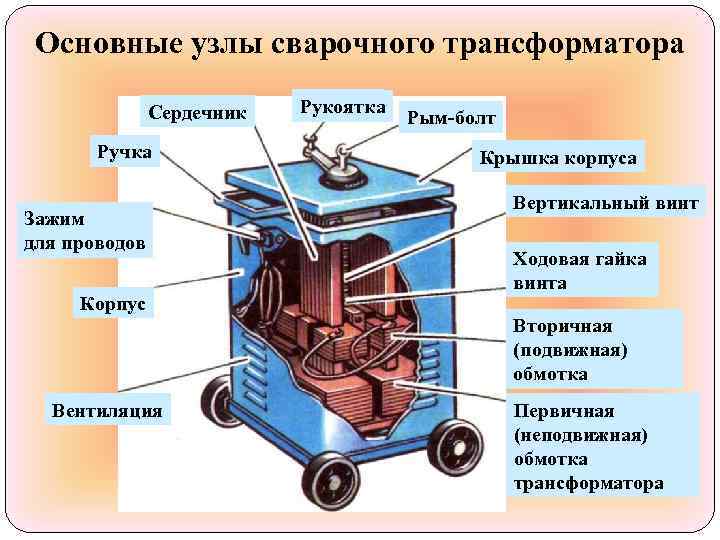

Основные узлы сварочного трансформатора Сердечник Рукоятка Рым-болт Ручка Крышка корпуса Вертикальный винт Зажим для проводов Ходовая гайка винта Корпус Вторичная (подвижная) обмотка Вентиляция Первичная (неподвижная) обмотка трансформатора
Регулирование сварочного тока Вторичная обмотка 1. При увеличении зазора между обмотками напряжение в цепи растет, а ток уменьшается. Сердечник 2. При уменьшении зазора между обмотками напряжение в Первичная обмотка цепи падает, а ток растет.
Косвенная сварочная дуга
МОЛОДЕЦ!!!!! УРА!!!!!!
ПОПРОБУЙ ЕЩЕ РАЗ
Отклонение дуги от первоначальной собственной оси называется магнитным дутьем.

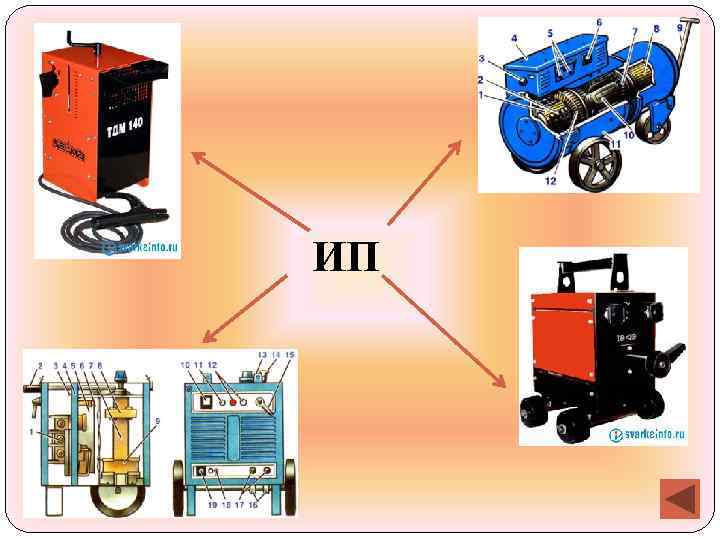

ИП

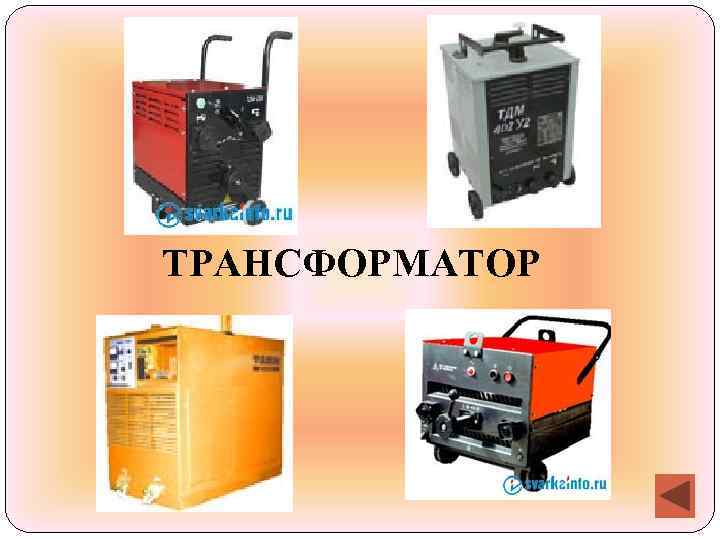

ТРАНСФОРМАТОР

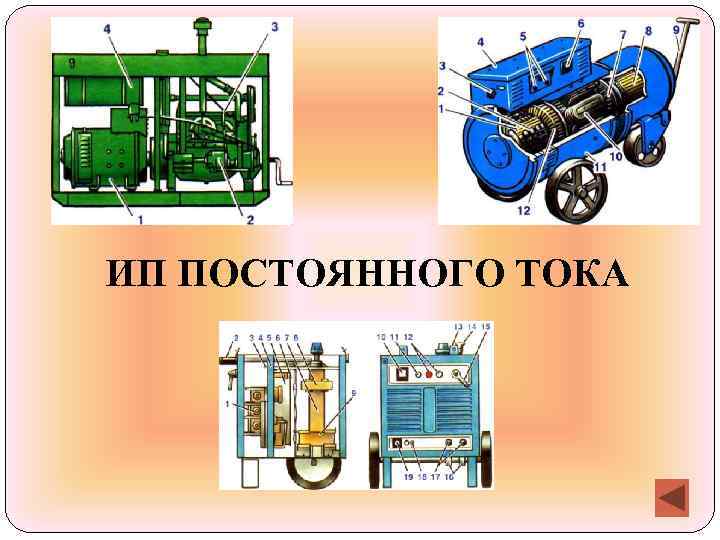

ИП ПОСТОЯННОГО ТОКА
