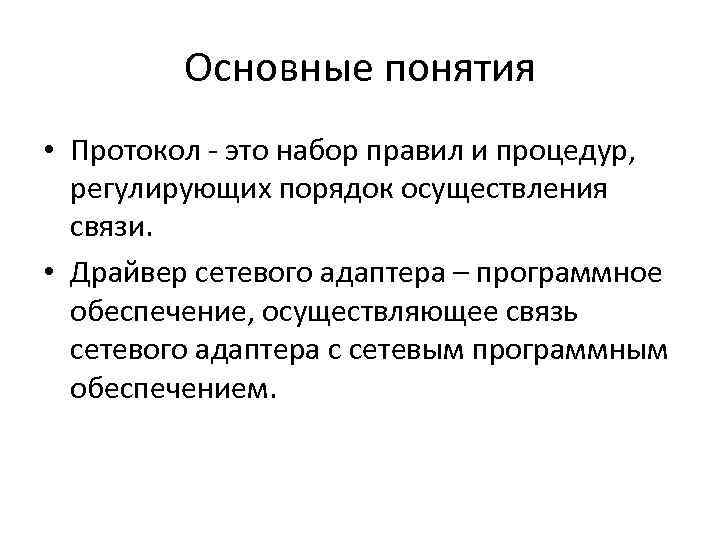

Основные понятия • Протокол - это набор правил и процедур, регулирующих порядок осуществления связи. • Драйвер сетевого адаптера – программное обеспечение, осуществляющее связь сетевого адаптера с сетевым программным обеспечением.

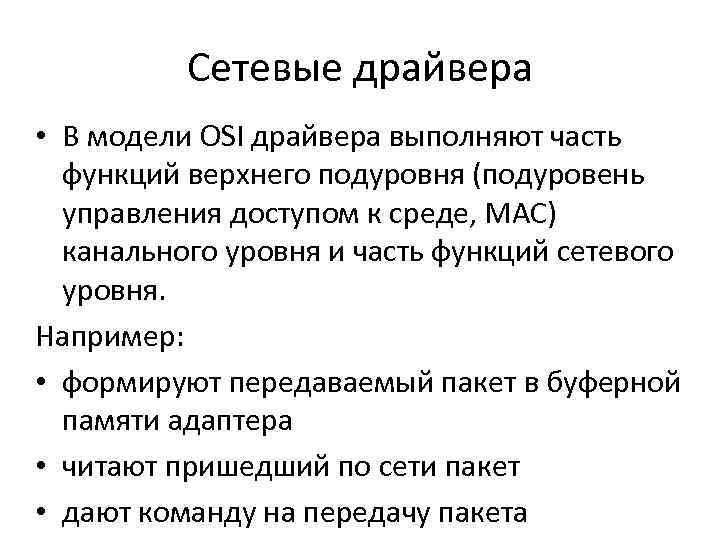

Сетевые драйвера • В модели OSI драйвера выполняют часть функций верхнего подуровня (подуровень управления доступом к среде, MAC) канального уровня и часть функций сетевого уровня. Например: • формируют передаваемый пакет в буферной памяти адаптера • читают пришедший по сети пакет • дают команду на передачу пакета

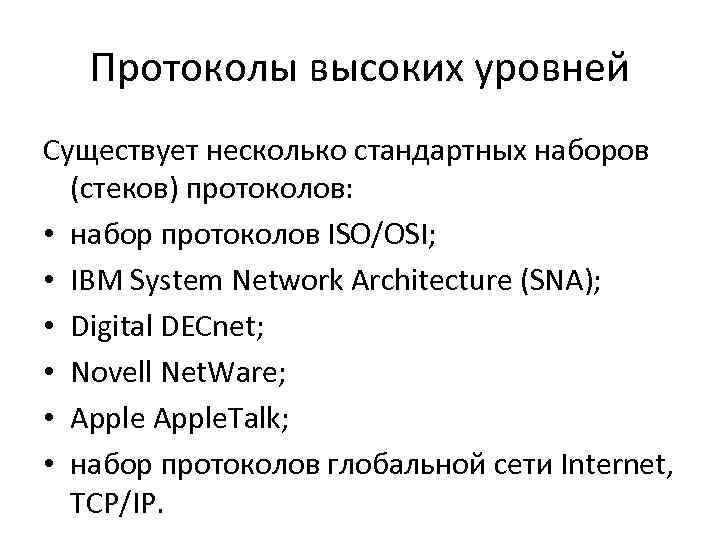

Протоколы высоких уровней Существует несколько стандартных наборов (стеков) протоколов: • набор протоколов ISO/OSI; • IBM System Network Architecture (SNA); • Digital DECnet; • Novell Net. Ware; • Apple. Talk; • набор протоколов глобальной сети Internet, TCP/IP.

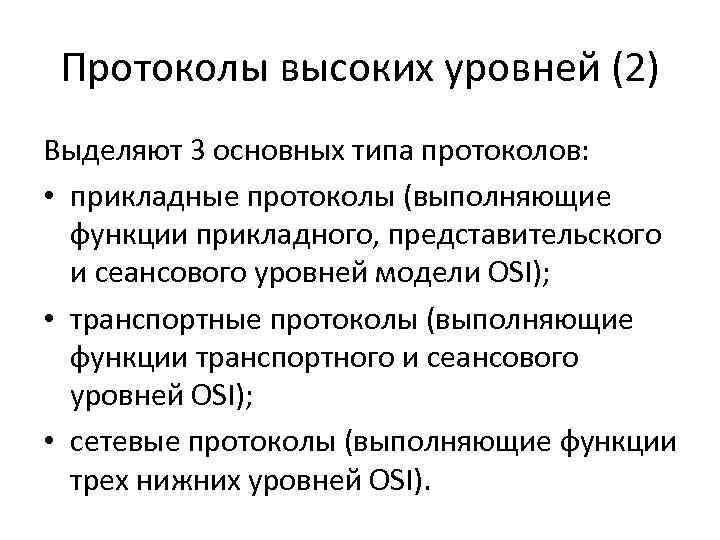

Протоколы высоких уровней (2) Выделяют 3 основных типа протоколов: • прикладные протоколы (выполняющие функции прикладного, представительского и сеансового уровней модели OSI); • транспортные протоколы (выполняющие функции транспортного и сеансового уровней OSI); • сетевые протоколы (выполняющие функции трех нижних уровней OSI).

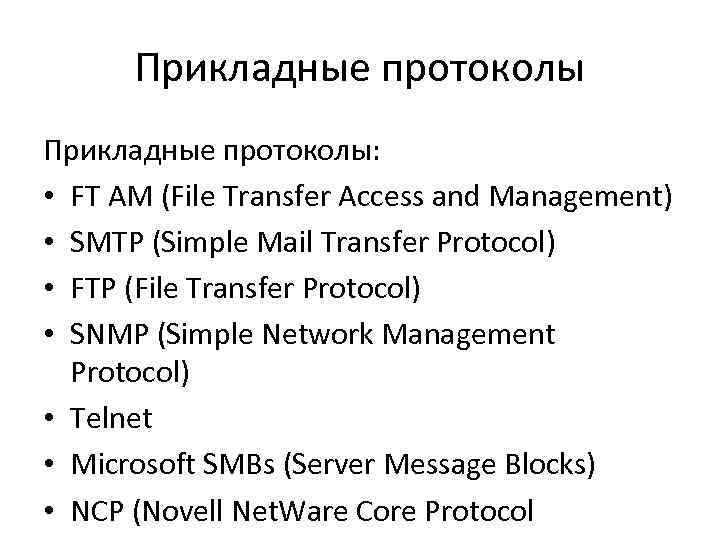

Прикладные протоколы: • FT AM (File Transfer Access and Management) • SMTP (Simple Mail Transfer Protocol) • FTP (File Transfer Protocol) • SNMP (Simple Network Management Protocol) • Telnet • Microsoft SMBs (Server Message Blocks) • NCP (Novell Net. Ware Core Protocol

Транспортные протоколы Транспортные : • TCP (Transmission Control Protocol • SPX (Internetwork Packet Exchange/Sequential Packet Exchange) фирма Novell; • NWLink - протокол IPX/SPX от фирмы Microsoft; • Net. BEUI - (Net. BIOS Extended User Interface, расширенный интерфейс Net. BIOS) -

Сетевые протоколы • Сетевые протоколы: • IP (Internet Protocol) • IPX (Internetwork Packet Exchange) протокол фирмы Net. Ware • NWLink - протокол IPX/SPX фирмы Microsoft • Net. BEUI – сетевой и транспортный протокол Net. BIOS

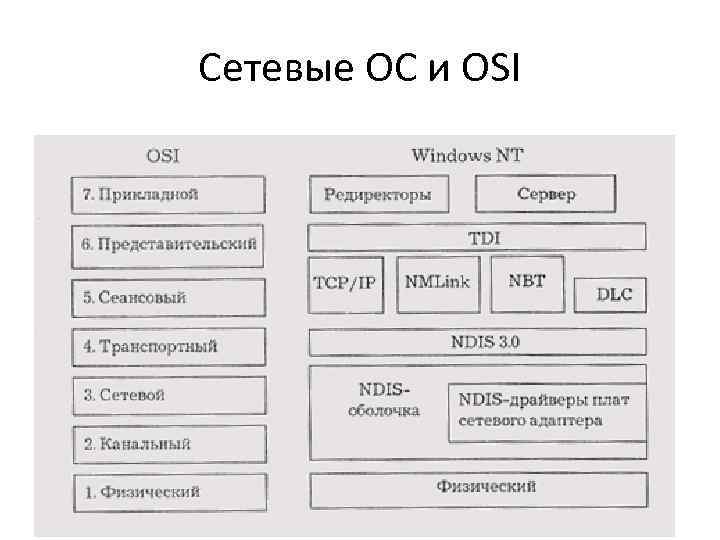

Сетевые ОС и OSI

Сетевые ОС и OSI (2)

Методы взаимодействия в сети • Метод взаимодействия без логического соединения (метод дейтаграмм) (IP, IPX) • Метод с логическим соединением (TCP, SPX)

Коммутатор 3 -его уровня «Коммутатор 3 -го уровня» обозначает коммутаторы различного типа с функциями маршрутизации пакетов. Различают: • Классические • Нестандартным способом ускоренной маршрутизации

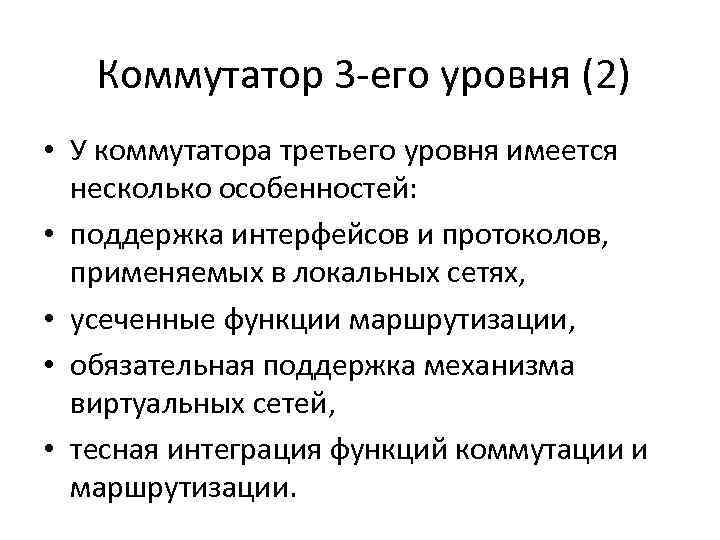

Коммутатор 3 -его уровня (2) • У коммутатора третьего уровня имеется несколько особенностей: • поддержка интерфейсов и протоколов, применяемых в локальных сетях, • усеченные функции маршрутизации, • обязательная поддержка механизма виртуальных сетей, • тесная интеграция функций коммутации и маршрутизации.

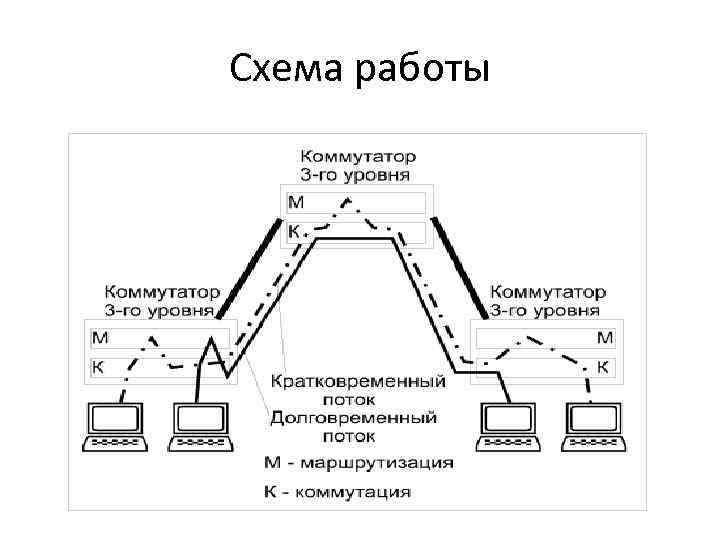

Схема работы

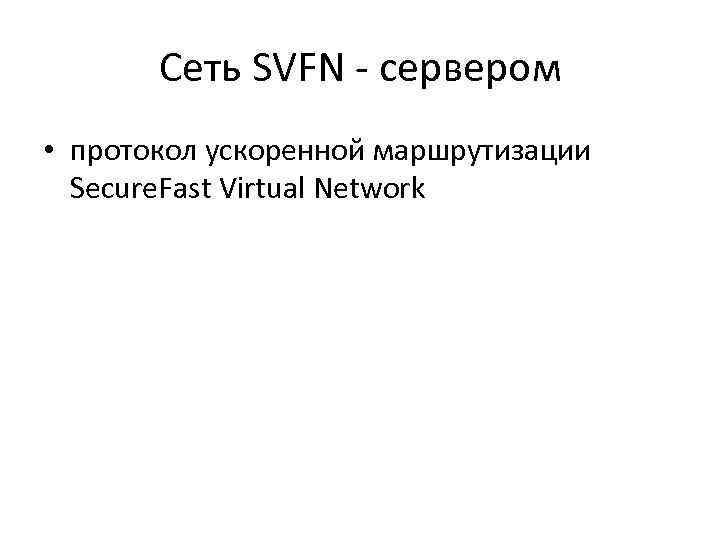

Сеть SVFN - сервером • протокол ускоренной маршрутизации Secure. Fast Virtual Network

Сеть SVFN – сервером (2)

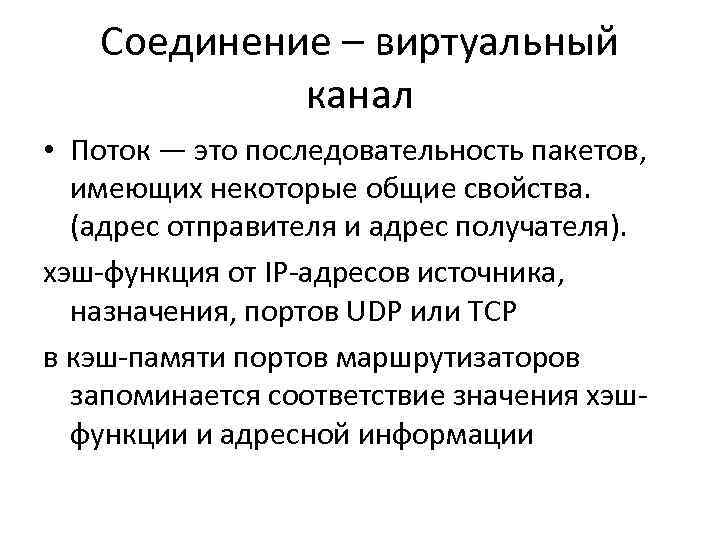

Соединение – виртуальный канал • Поток — это последовательность пакетов, имеющих некоторые общие свойства. (адрес отправителя и адрес получателя). хэш-функция от IP-адресов источника, назначения, портов UDP или TCP в кэш-памяти портов маршрутизаторов запоминается соответствие значения хэшфункции и адресной информации

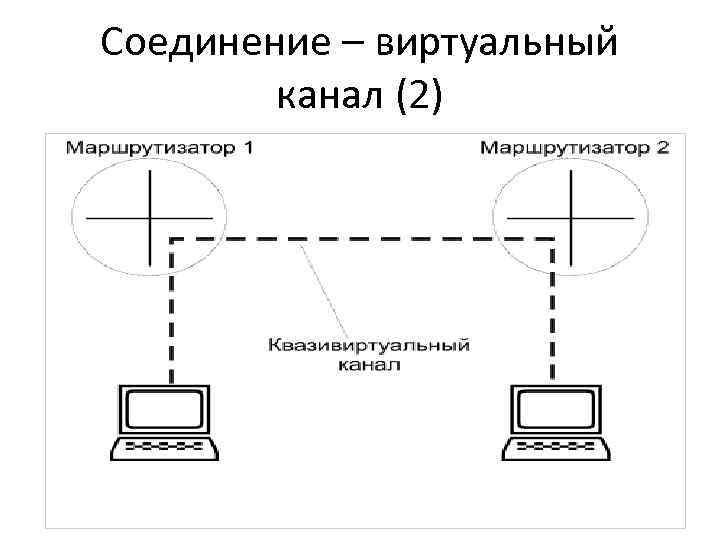

Соединение – виртуальный канал (2)

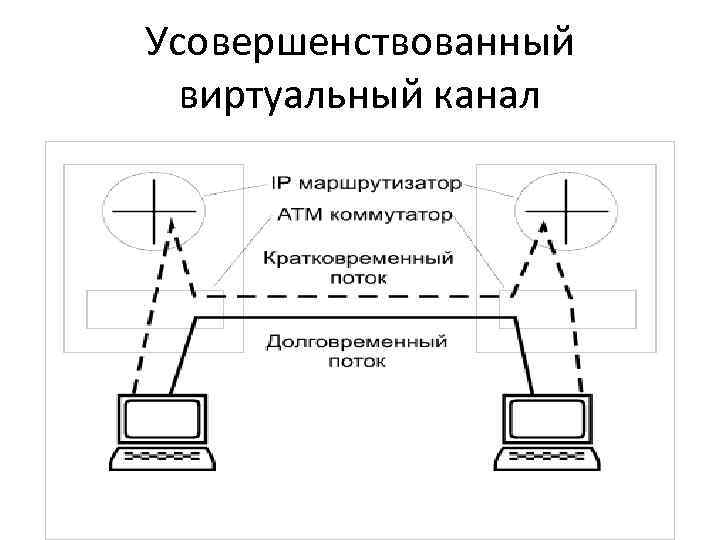

Усовершенствованный виртуальный канал

IP • IP - Internet protocol обеспечивает адресацию и маршрутизацию пакетов данных от передатчика к приемнику через несколько сетей • пакеты данных называются дейтаграммами • это служба без прямого соединения: корректность данных, последовательность, полнота, однозначность дейтаграмм не проверяются ("Unreliable Datagram Service").

Формат IP-адреса

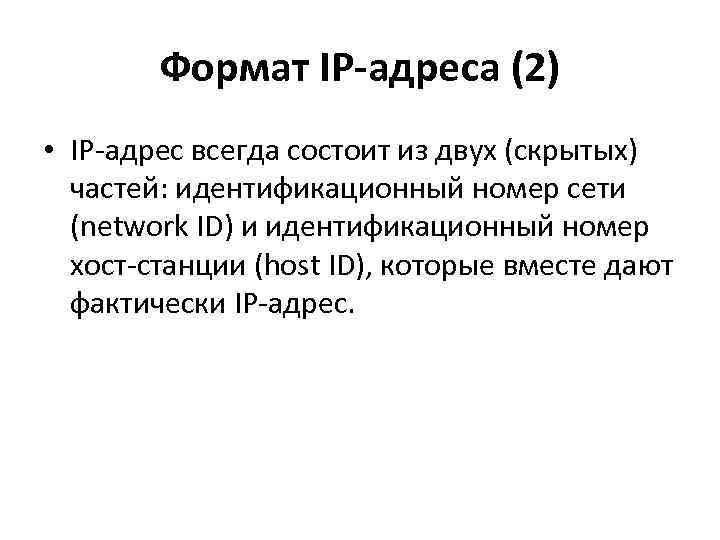

Формат IP-адреса (2) • IP-адрес всегда состоит из двух (скрытых) частей: идентификационный номер сети (network ID) и идентификационный номер хост-станции (host ID), которые вместе дают фактически IP-адрес.

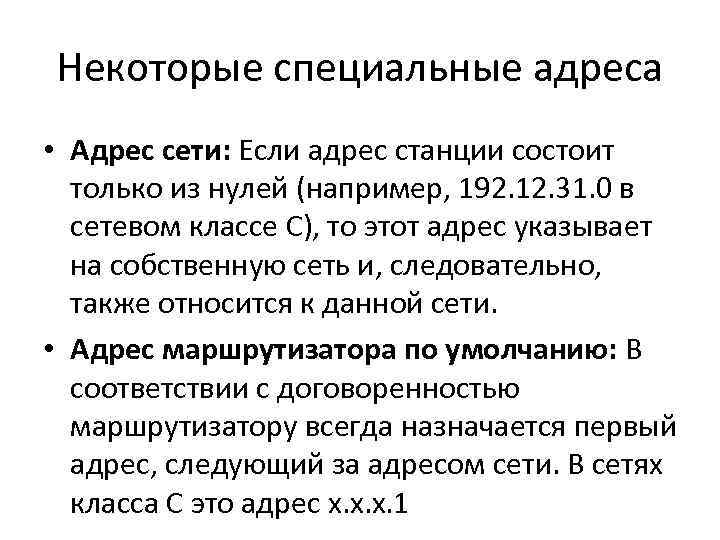

Некоторые специальные адреса • Адрес сети: Если адрес станции состоит только из нулей (например, 192. 12. 31. 0 в сетевом классе С), то этот адрес указывает на собственную сеть и, следовательно, также относится к данной сети. • Адрес маршрутизатора по умолчанию: В соответствии с договоренностью маршрутизатору всегда назначается первый адрес, следующий за адресом сети. В сетях класса С это адрес x. x. x. 1

Некоторые специальные адреса (2) • Локальный адрес обратной связи: Сетевой адрес 127. 0. 0. 1 определяет соответствующий локальный компьютер (адрес обратной связи или LOCALHOST). Пакеты с адресом 127. 0. 0. 1 возвращаются на передающий компьютер без выхода в сеть. • Broadcast-адрес - широковещательный адрес (в локальных сетях): Адрес станции, в котором все биты установлены в "1", например, 192. 168. 12. 255 в сетевом классе С, используется для рассылки сообщений в подсети.
