Основные составные части компьютера Тема Архитектура компьютера

Основные составные части компьютера Тема: «Архитектура компьютера»

1945 г. Джон фон Нейман в отчёте "Предварительный доклад о машине Эдвак" сформулировал основные принципы работы и компоненты современных компьютеров. Устройство ввода/вывода Память ОЗУ ПЗУ Центральный процессор АЛУ УУ Внешняя память ЖМД НГМД СD-RW DVD

Системный блок На фотографии вы видите внешний вид системного блока обычного персонального компьютера

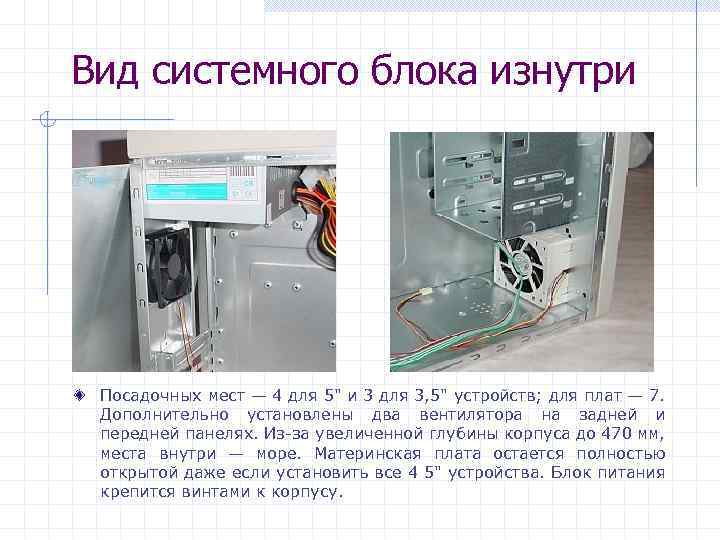

Вид системного блока изнутри Посадочных мест — 4 для 5" и 3 для 3, 5" устройств; для плат — 7. Дополнительно установлены два вентилятора на задней и передней панелях. Из-за увеличенной глубины корпуса до 470 мм, места внутри — море. Материнская плата остается полностью открытой даже если установить все 4 5" устройства. Блок питания крепится винтами к корпусу.

Внешний вид блока питания От блока питания отходит пучок проводов со специальными разъемами на концах. Эти провода в определенном порядке крепятся к материнской плате, индикаторам на передней панели корпуса, накопителям

Системная плата (motherboard) Системная или материнская плата представляет собой большую интегральную схему, которая содержит микросхему процессора, несколько разъемов для плат памяти (на фото 4 DDR SDRAM), ПЗУ, различные микросхемы поддержки, контроллеры клавиатуры, НГМД, НЖМД, таймер, генератор тактовых импульсов. Она также содержит шину, протянутую вдоль нее, и несколько разъемов для подсоединения плат дополнительных устройств ввода-вывода (на фото слоты расширения — AGP/ 5 PCI)

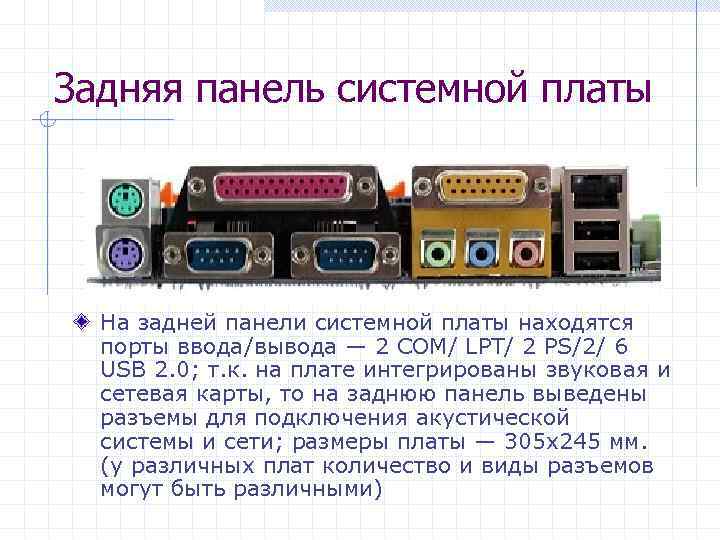

Задняя панель системной платы На задней панели системной платы находятся порты ввода/вывода — 2 COM/ LPT/ 2 PS/2/ 6 USB 2. 0; т. к. на плате интегрированы звуковая и сетевая карты, то на заднюю панель выведены разъемы для подключения акустической системы и сети; размеры платы — 305 х245 мм. (у различных плат количество и виды разъемов могут быть различными)

Существует большое количество системных плат от разных производителей с разными техническими характеристиками на базе различных процессоров ASUS P 4 G 8 X Deluxe Intel D 845 PEBT 2

Размещение системной платы в корпусе Размещение материнской платы в корпусе с горизонтальным положением блока питания (предпочтительно, т. к. доступ к плате свободный) Размещение материнской платы в корпусе с вертикальным положением блока питания (видно, что в этом случае доступ к плате может быть затруднен)
