Основные сценарии организации связи средствами Vo IP Елагин

Основные сценарии организации связи средствами Vo. IP Елагин Василий Сергеевич elagin@protei. ru

IP-телефония. Определение IP-телефония (или Vo. IP – Voice over IP) – технология передачи речевой информации по IP-сетям 2

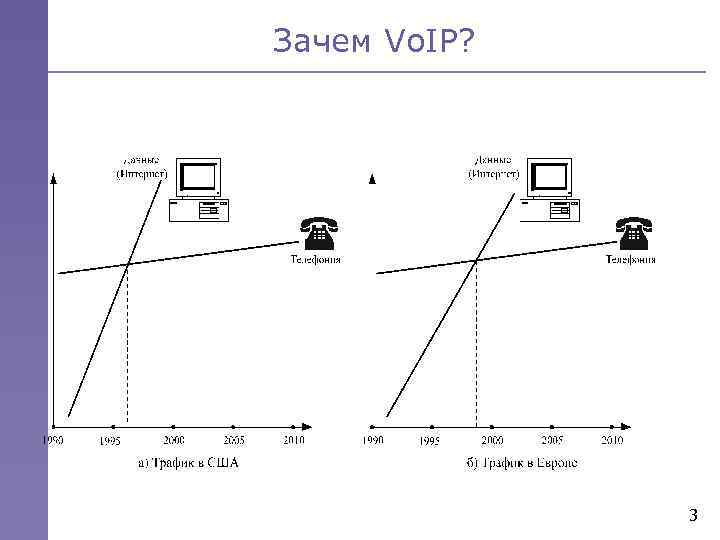

Зачем Vo. IP? 3

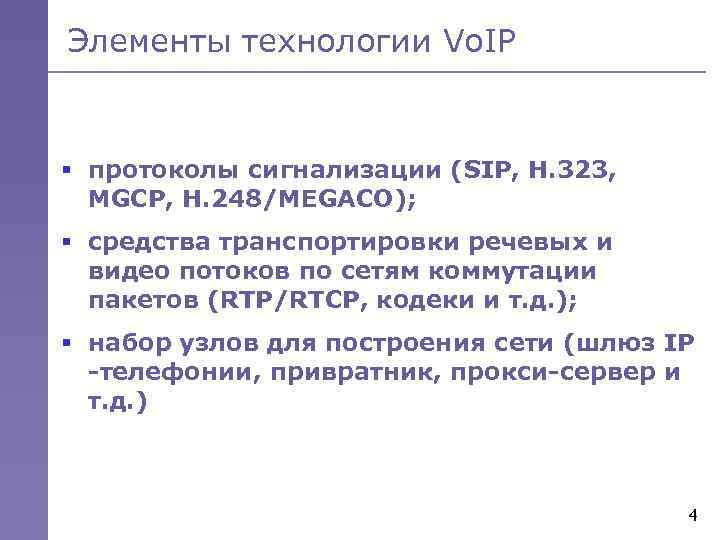

Элементы технологии Vo. IP § протоколы сигнализации (SIP, H. 323, MGCP, H. 248/MEGACO); § средства транспортировки речевых и видео потоков по сетям коммутации пакетов (RTP/RTCP, кодеки и т. д. ); § набор узлов для построения сети (шлюз IP -телефонии, привратник, прокси-сервер и т. д. ) 4

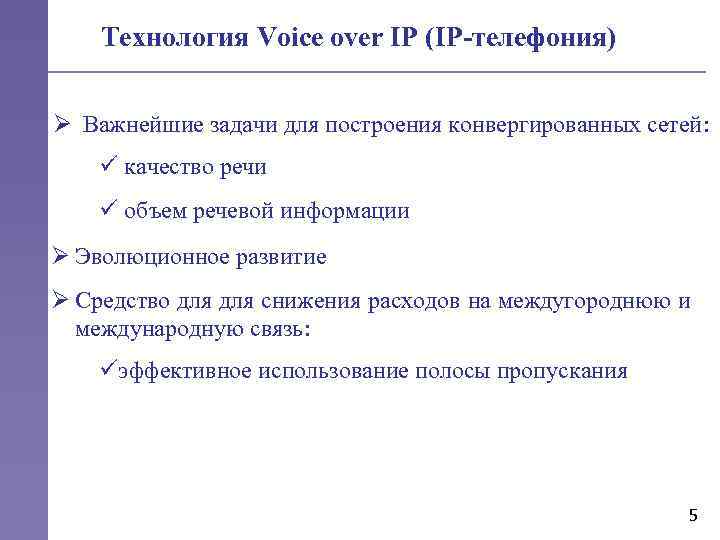

Технология Voice over IP (IP-телефония) Ø Важнейшие задачи для построения конвергированных сетей: ü качество речи ü объем речевой информации Ø Эволюционное развитие Ø Средство для снижения расходов на междугороднюю и международную связь: üэффективное использование полосы пропускания 5

Особенности передачи потоковых данных по сетям IP

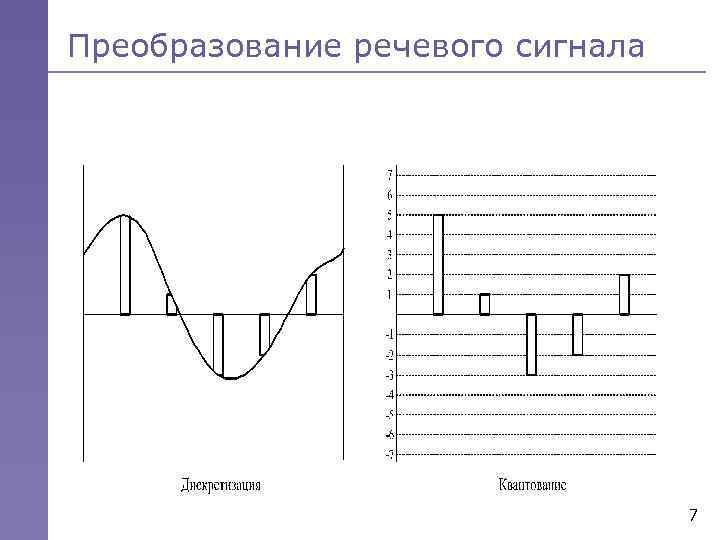

Преобразование речевого сигнала 7

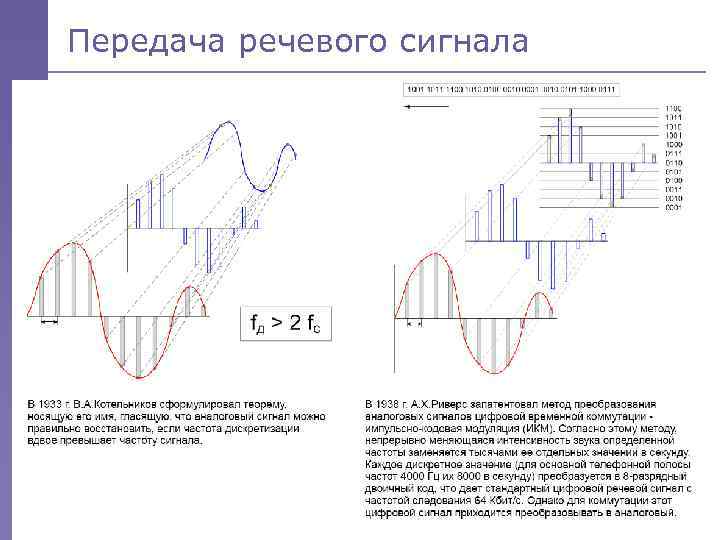

Передача речевого сигнала 8

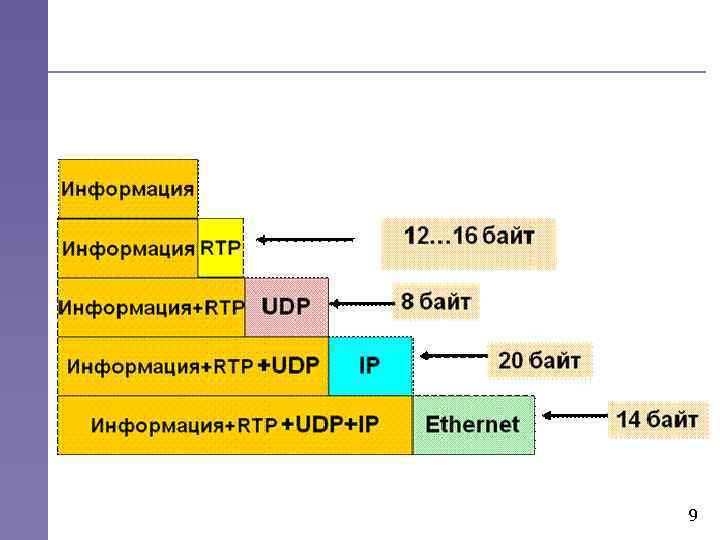

9

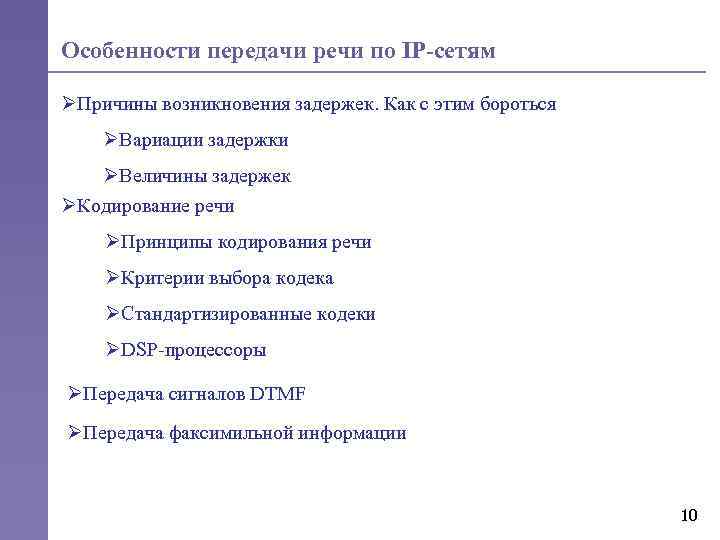

Особенности передачи речи по IP-сетям ØПричины возникновения задержек. Как с этим бороться ØВариации задержки ØВеличины задержек ØКодирование речи ØПринципы кодирования речи ØКритерии выбора кодека ØСтандартизированные кодеки ØDSP-процессоры ØПередача сигналов DTMF ØПередача факсимильной информации 10

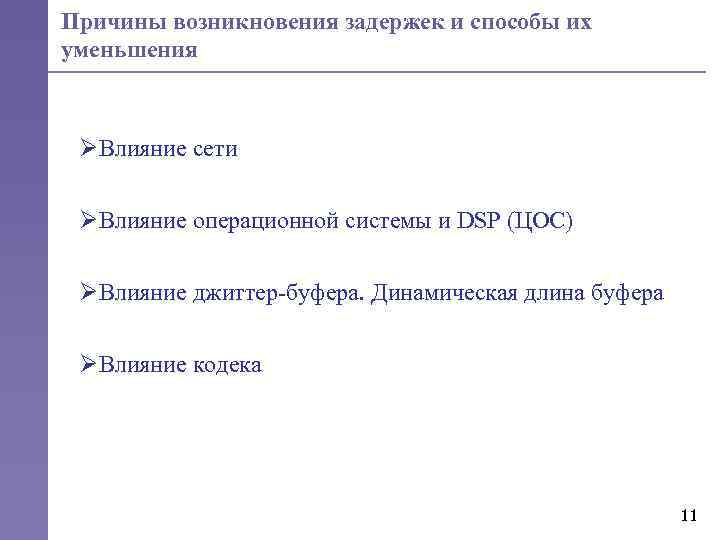

Причины возникновения задержек и способы их уменьшения ØВлияние сети ØВлияние операционной системы и DSP (ЦОС) ØВлияние джиттер-буфера. Динамическая длина буфера ØВлияние кодека 11

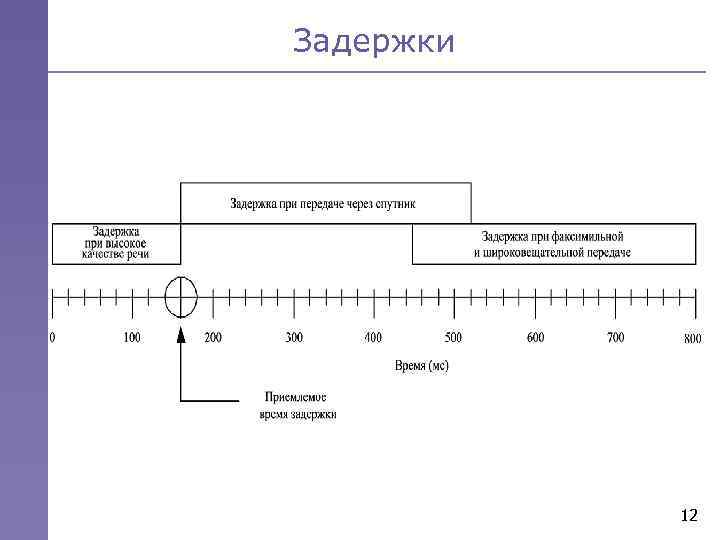

Задержки 12

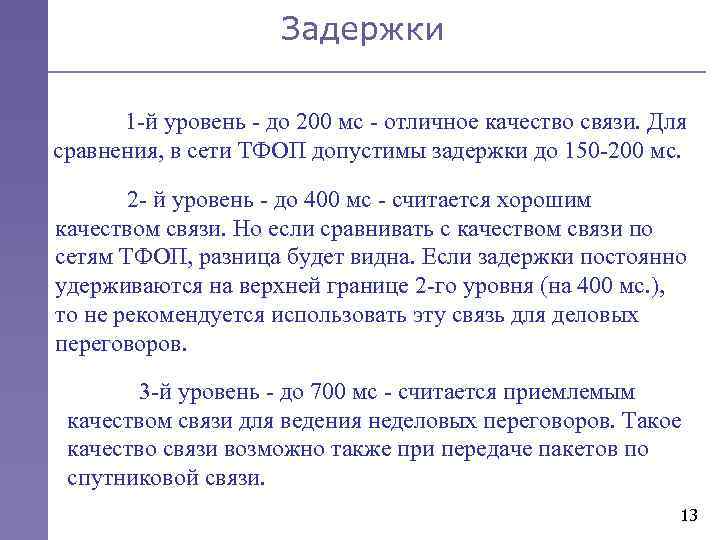

Задержки 1 -й уровень - до 200 мс - отличное качество связи. Для сравнения, в сети ТФОП допустимы задержки до 150 -200 мс. 2 - й уровень - до 400 мс - считается хорошим качеством связи. Но если сравнивать с качеством связи по сетям ТФОП, разница будет видна. Если задержки постоянно удерживаются на верхней границе 2 -го уровня (на 400 мс. ), то не рекомендуется использовать эту связь для деловых переговоров. 3 -й уровень - до 700 мс - считается приемлемым качеством связи для ведения неделовых переговоров. Такое качество связи возможно также при передаче пакетов по спутниковой связи. 13

Cоставляющие задержки 14

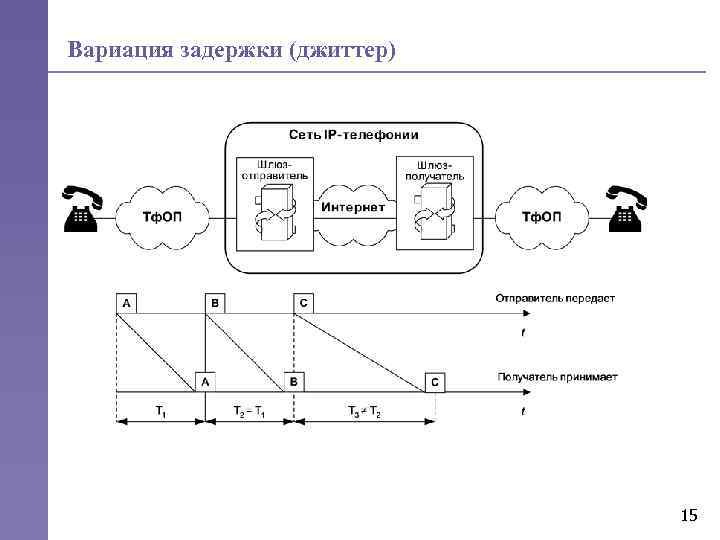

Вариация задержки (джиттер) 15

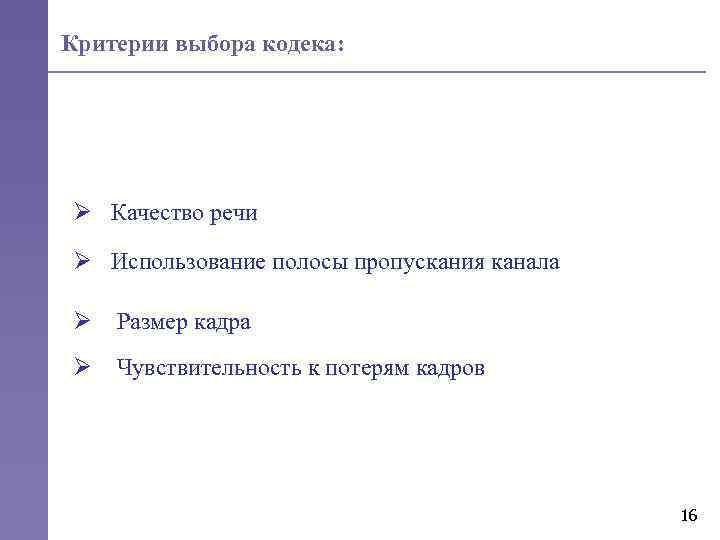

Критерии выбора кодека: Ø Качество речи Ø Использование полосы пропускания канала Ø Размер кадра Ø Чувствительность к потерям кадров 16

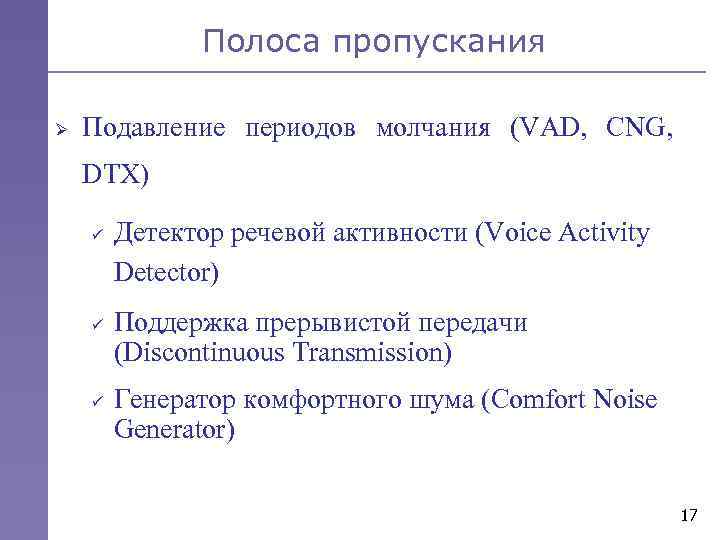

Полоса пропускания Ø Подавление периодов молчания (VAD, CNG, DTX) ü ü ü Детектор речевой активности (Voice Activity Detector) Поддержка прерывистой передачи (Discontinuous Transmission) Генератор комфортного шума (Comfort Noise Generator) 17

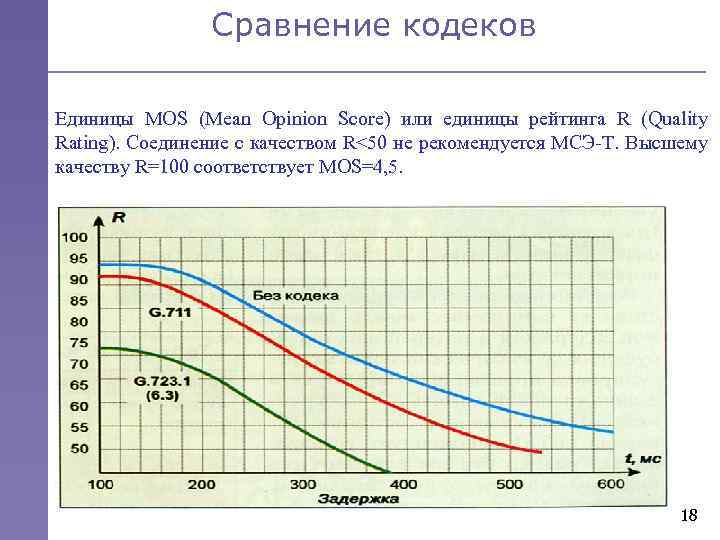

Сравнение кодеков Единицы MOS (Mean Opinion Score) или единицы рейтинга R (Quality Rating). Соединение с качеством R<50 не рекомендуется МСЭ-Т. Высшему качеству R=100 соответствует MOS=4, 5. 18

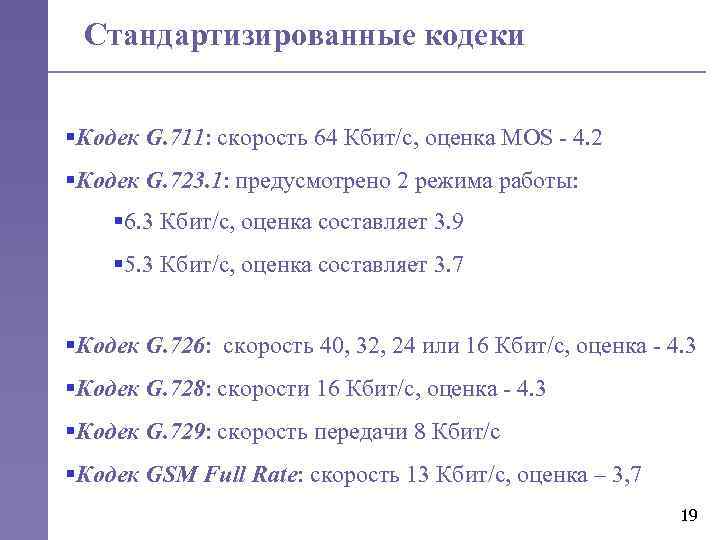

Стандартизированные кодеки §Кодек G. 711: скорость 64 Кбит/c, оценка MOS - 4. 2 §Кодек G. 723. 1: предусмотрено 2 режима работы: § 6. 3 Кбит/c, оценка составляет 3. 9 § 5. 3 Кбит/с, оценка составляет 3. 7 §Кодек G. 726: скорость 40, 32, 24 или 16 Кбит/с, оценка - 4. 3 §Кодек G. 728: скорости 16 Кбит/c, оценка - 4. 3 §Кодек G. 729: скорость передачи 8 Кбит/c §Кодек GSM Full Rate: скорость 13 Кбит/c, оценка – 3, 7 19

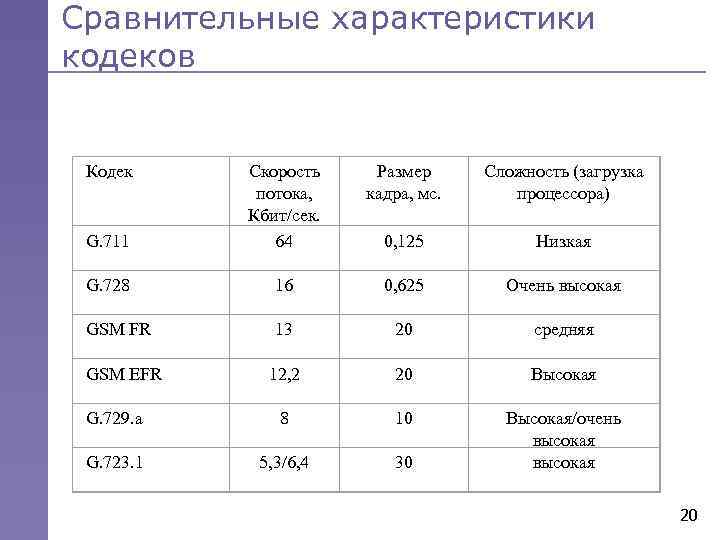

Сравнительные характеристики кодеков Кодек Размер кадра, мс. Сложность (загрузка процессора) G. 711 Скорость потока, Кбит/сек. 64 0, 125 Низкая G. 728 16 0, 625 Очень высокая GSM FR 13 20 средняя 12, 2 20 Высокая G. 729. a 8 10 G. 723. 1 5, 3/6, 4 30 Высокая/очень высокая GSM EFR 20

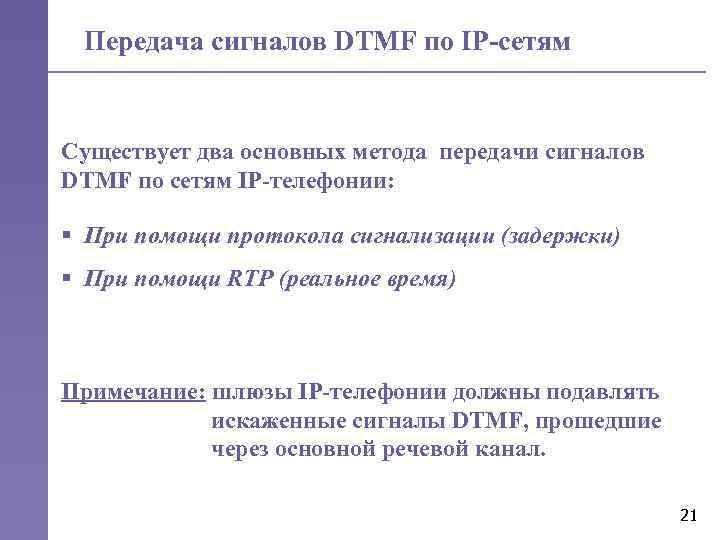

Передача сигналов DTMF по IP-сетям Существует два основных метода передачи сигналов DTMF по сетям IP-телефонии: § При помощи протокола сигнализации (задержки) § При помощи RTP (реальное время) Примечание: шлюзы IP-телефонии должны подавлять искаженные сигналы DTMF, прошедшие через основной речевой канал. 21

Передача факсимильной информации по IP-сетям § Рекомендация T. 37: отложенная доставка факсимильной информации (Store & Forward Fax) § Рекомендация Т. 38: доставка факсимильной информации в реальном времени (Fax Relay) 22

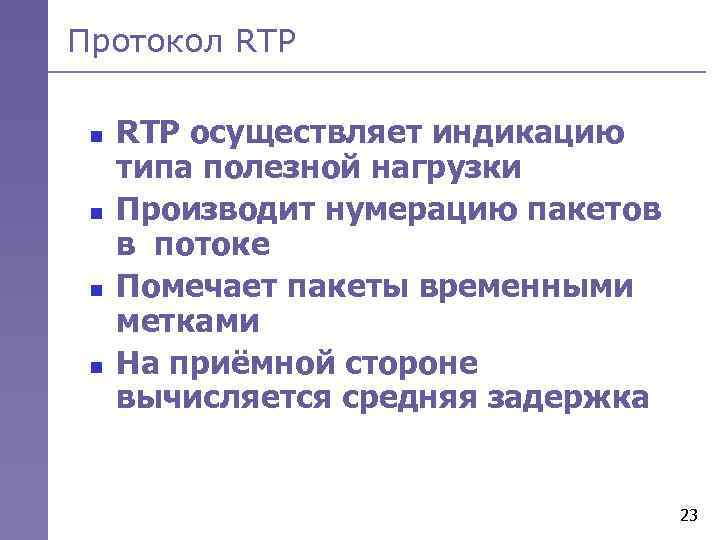

Протокол RTP n n RTP осуществляет индикацию типа полезной нагрузки Производит нумерацию пакетов в потоке Помечает пакеты временными метками На приёмной стороне вычисляется средняя задержка 23

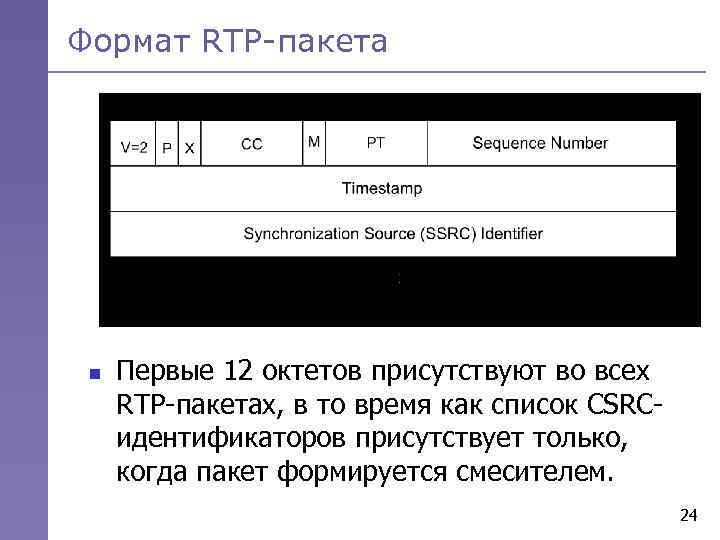

Формат RTP-пакета n Первые 12 октетов присутствуют во всех RTP-пакетах, в то время как список CSRCидентификаторов присутствует только, когда пакет формируется смесителем. 24

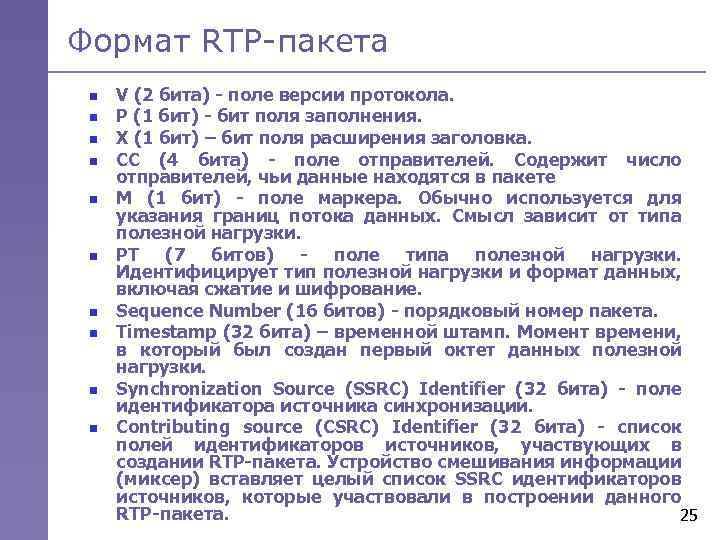

Формат RTP-пакета n n n n n V (2 бита) - поле версии протокола. Р (1 бит) - бит поля заполнения. Х (1 бит) – бит поля расширения заголовка. СС (4 бита) - поле отправителей. Содержит число отправителей, чьи данные находятся в пакете М (1 бит) - поле маркера. Обычно используется для указания границ потока данных. Смысл зависит от типа полезной нагрузки. РТ (7 битов) - поле типа полезной нагрузки. Идентифицирует тип полезной нагрузки и формат данных, включая сжатие и шифрование. Sequence Number (16 битов) - порядковый номер пакета. Timestamp (32 бита) – временной штамп. Момент времени, в который был создан первый октет данных полезной нагрузки. Synchronization Source (SSRC) Identifier (32 бита) - поле идентификатора источника синхронизации. Contributing source (CSRC) Identifier (32 бита) - список полей идентификаторов источников, участвующих в создании RTP-пакета. Устройство смешивания информации (миксер) вставляет целый список SSRC идентификаторов источников, которые участвовали в построении данного RTP-пакета. 25

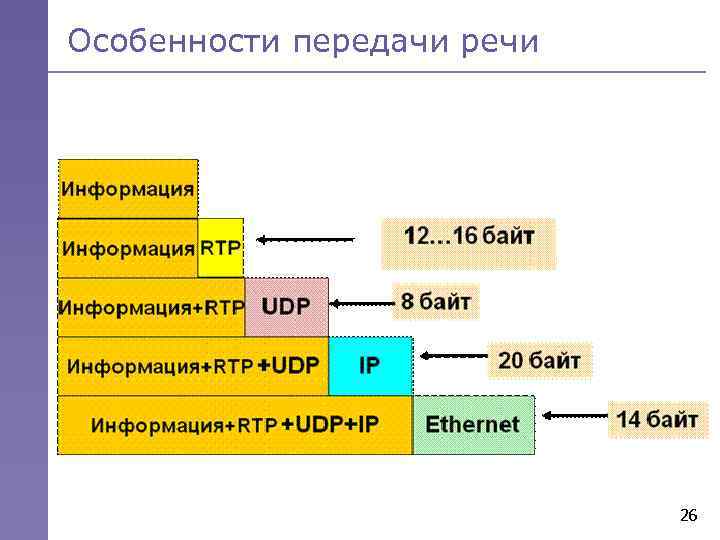

Особенности передачи речи 26

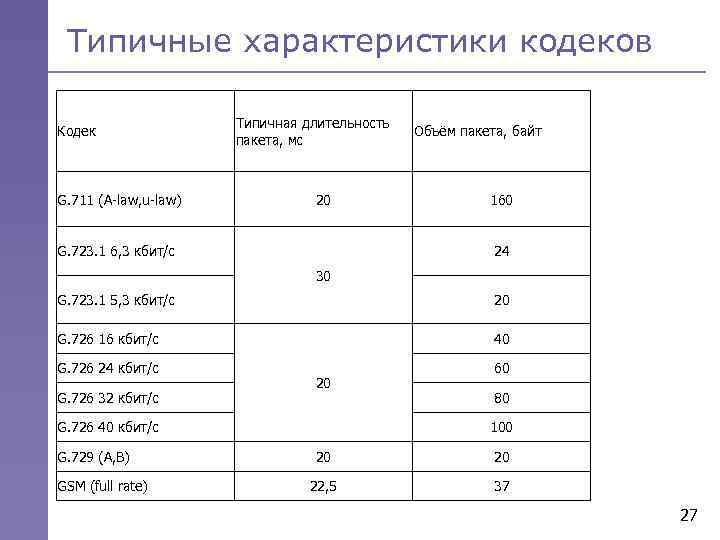

Типичные характеристики кодеков Кодек G. 711 (A-law, u-law) Типичная длительность пакета, мс 20 G. 723. 1 6, 3 кбит/с Объём пакета, байт 160 24 30 G. 723. 1 5, 3 кбит/с 20 G. 726 16 кбит/с 40 G. 726 24 кбит/с 60 G. 726 32 кбит/с 20 G. 726 40 кбит/с G. 729 (A, B) GSM (full rate) 80 100 20 20 22, 5 37 27

Применение технологий Vo. IP. n n n Научно-исследовательские работы Построение «чистых» сетей Vo. IP Обеспечение связи на междугородних и международных направлениях Средство конвергенции сетей связи Построение NGN 28

Модель построения NGN

Традиционные сети сегодня GSM Интернет Тф. ОП 30

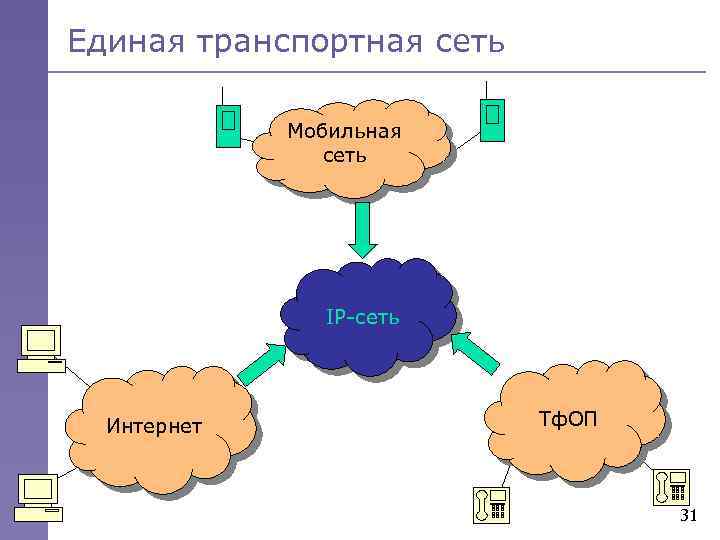

Единая транспортная сеть Мобильная сеть IP-сеть Интернет Тф. ОП 31

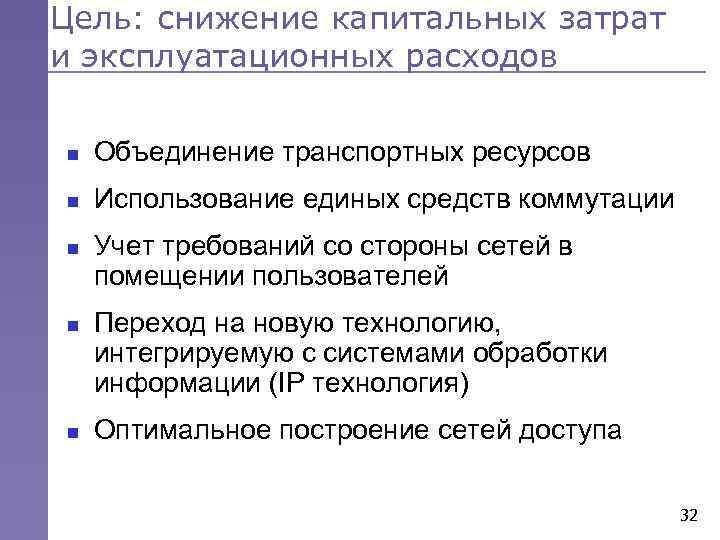

Цель: снижение капитальных затрат и эксплуатационных расходов n Объединение транспортных ресурсов n Использование единых средств коммутации n n n Учет требований со стороны сетей в помещении пользователей Переход на новую технологию, интегрируемую с системами обработки информации (IP технология) Оптимальное построение сетей доступа 32

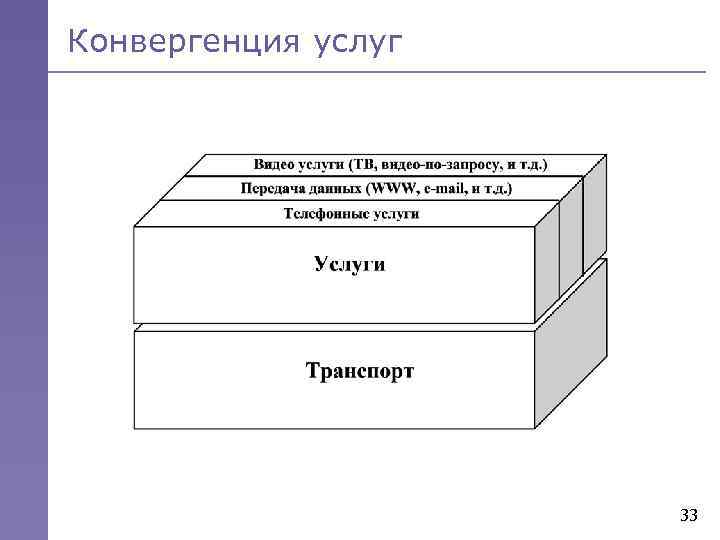

Конвергенция услуг 33

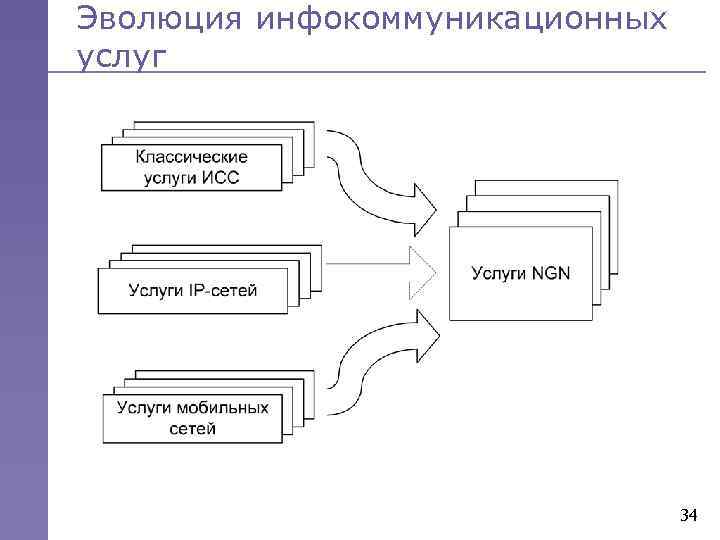

Эволюция инфокоммуникационных услуг 34

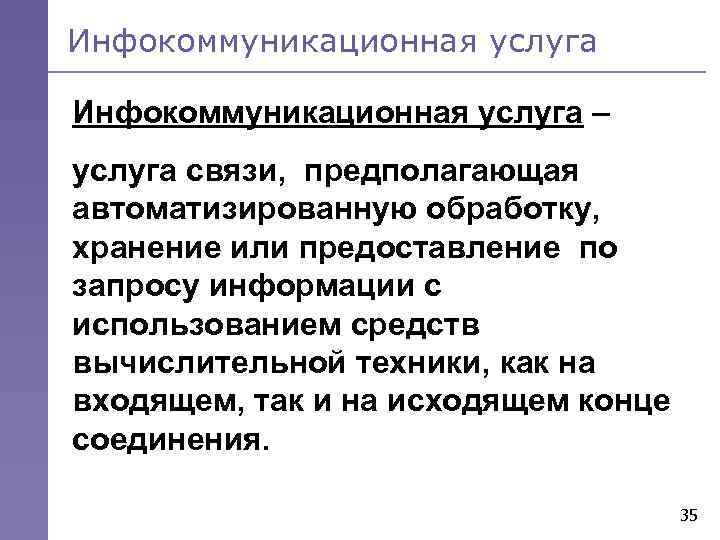

Инфокоммуникационная услуга – услуга связи, предполагающая автоматизированную обработку, хранение или предоставление по запросу информации с использованием средств вычислительной техники, как на входящем, так и на исходящем конце соединения. 35

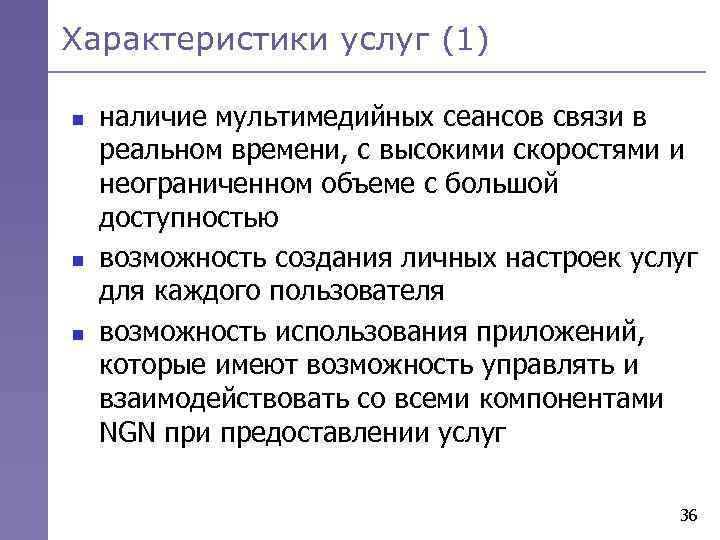

Характеристики услуг (1) n n n наличие мультимедийных сеансов связи в реальном времени, с высокими скоростями и неограниченном объеме с большой доступностью возможность создания личных настроек услуг для каждого пользователя возможность использования приложений, которые имеют возможность управлять и взаимодействовать со всеми компонентами NGN при предоставлении услуг 36

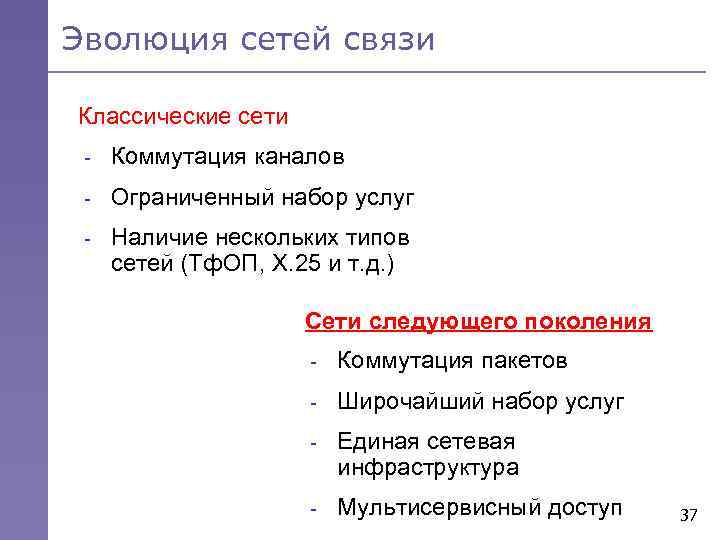

Эволюция сетей связи Классические сети - Коммутация каналов - Ограниченный набор услуг - Наличие нескольких типов сетей (Тф. ОП, X. 25 и т. д. ) Сети следующего поколения - Коммутация пакетов - Широчайший набор услуг - Единая сетевая инфраструктура - Мультисервисный доступ 37

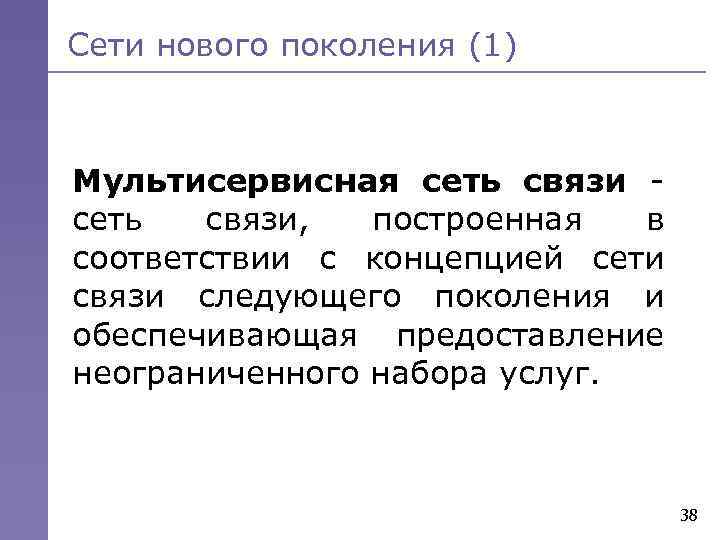

Сети нового поколения (1) Мультисервисная сеть связи, построенная в соответствии с концепцией сети связи следующего поколения и обеспечивающая предоставление неограниченного набора услуг. 38

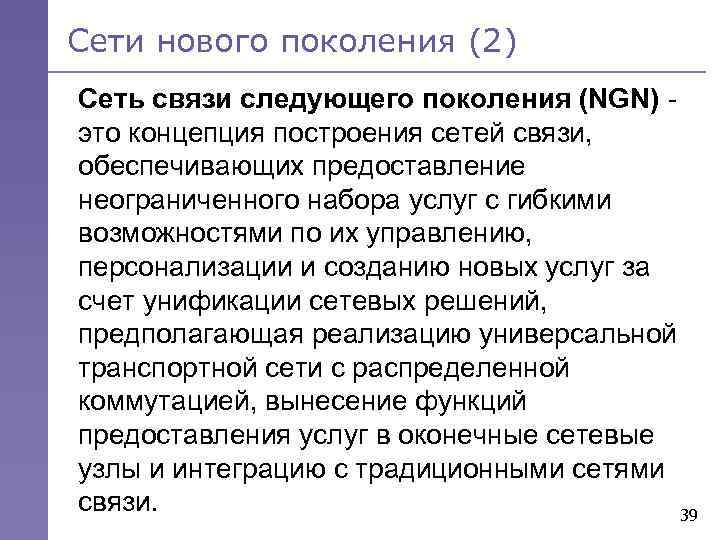

Сети нового поколения (2) Сеть связи следующего поколения (NGN) это концепция построения сетей связи, обеспечивающих предоставление неограниченного набора услуг с гибкими возможностями по их управлению, персонализации и созданию новых услуг за счет унификации сетевых решений, предполагающая реализацию универсальной транспортной сети с распределенной коммутацией, вынесение функций предоставления услуг в оконечные сетевые узлы и интеграцию с традиционными сетями связи. 39

Причины построения NGN 1. Завершение “жизненного цикла” цифровых коммутационных станций 2. Формирование платежеспособного спроса на услуги “речь – данные – видео” (triple-play services) 3. Поиск путей снижения капитальных затрат и эксплуатационных расходов Оператором телекоммуникационной сети 4. Растущая роль технологий n информационных По материалам доклада Соколова Н. А. «Концепция построения NGN аспекты модернизации эксплуатируемой сети» 40

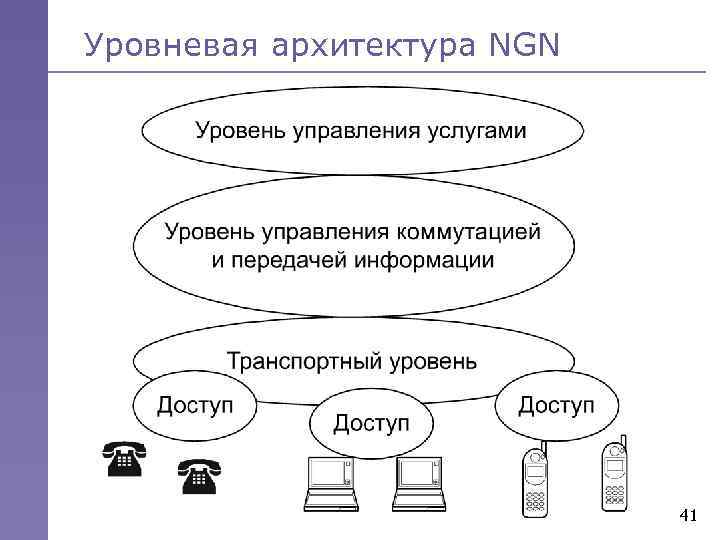

Уровневая архитектура NGN 41

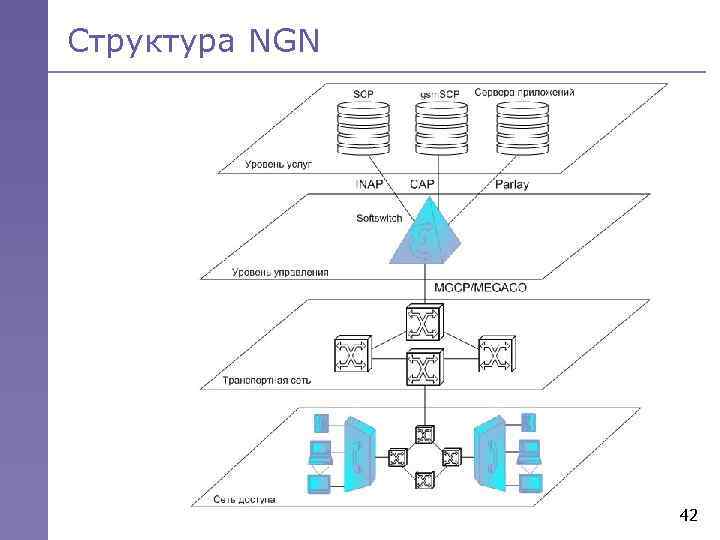

Структура NGN 42

Уровни сети NGN (1) n n Задачей транспортного уровня является коммутация и прозрачная передача информации пользователя. Задачей уровня управления коммутацией и передачей является обработка информации сигнализации, маршрутизация вызовов и управление потоками. 43

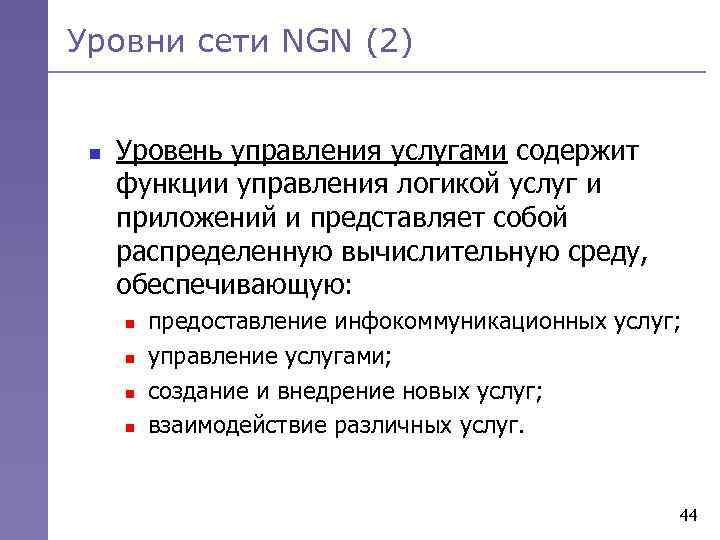

Уровни сети NGN (2) n Уровень управления услугами содержит функции управления логикой услуг и приложений и представляет собой распределенную вычислительную среду, обеспечивающую: n n предоставление инфокоммуникационных услуг; управление услугами; создание и внедрение новых услуг; взаимодействие различных услуг. 44

1. Уровень доступа n Мультисервисные абонентские концентраторы (МАК) n n n Разнообразный набор интерфейсов x. DSL Ethernet PRI, BRI 2 -x АЛ n Vo. IP n Транспортные шлюзы n n EDSS-1 ОКС 7 45

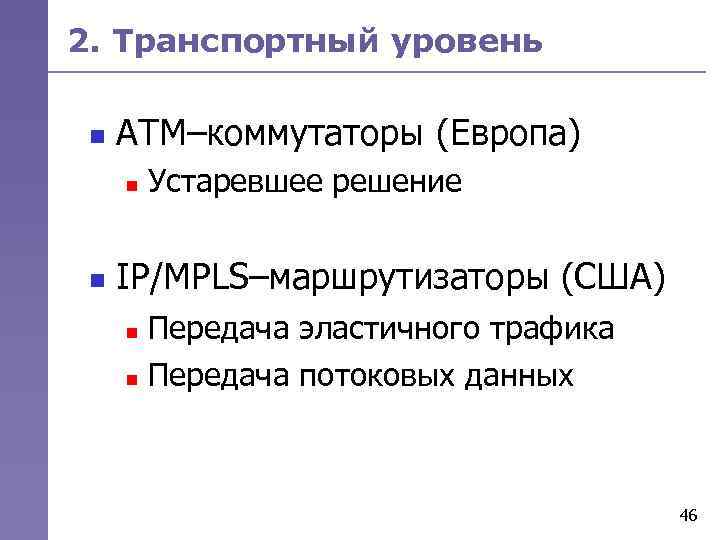

2. Транспортный уровень n АТМ–коммутаторы (Европа) n n Устаревшее решение IP/MPLS–маршрутизаторы (США) Передача эластичного трафика n Передача потоковых данных n 46

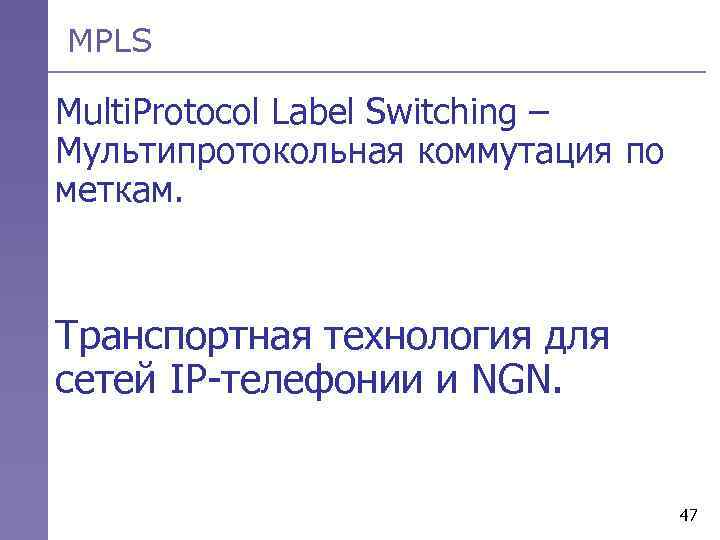

MPLS Multi. Protocol Label Switching – Мультипротокольная коммутация по меткам. Транспортная технология для сетей IP-телефонии и NGN. 47

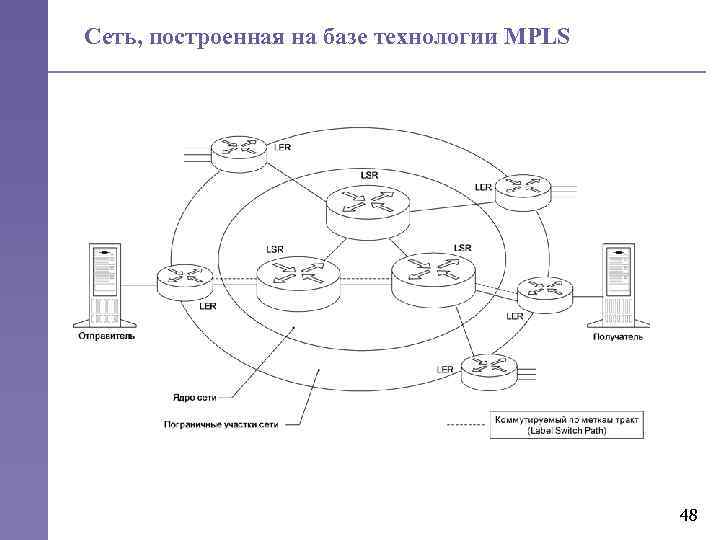

Сеть, построенная на базе технологии MPLS 48

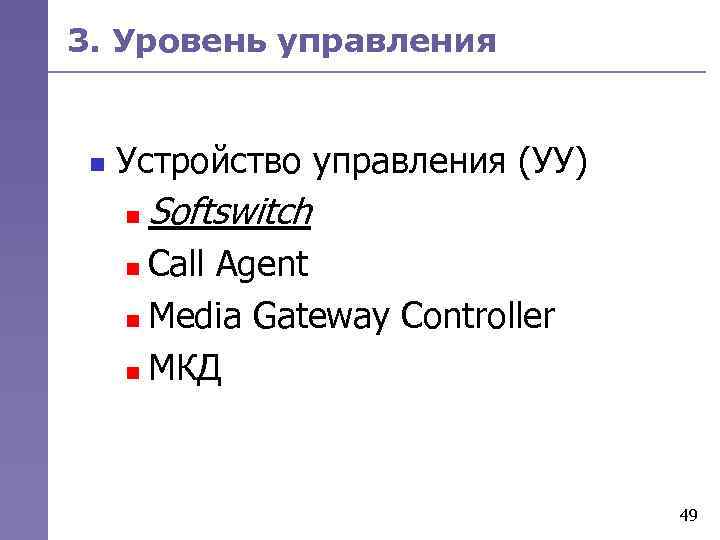

3. Уровень управления n Устройство управления (УУ) n Softswitch Call Agent n Media Gateway Controller n МКД n 49

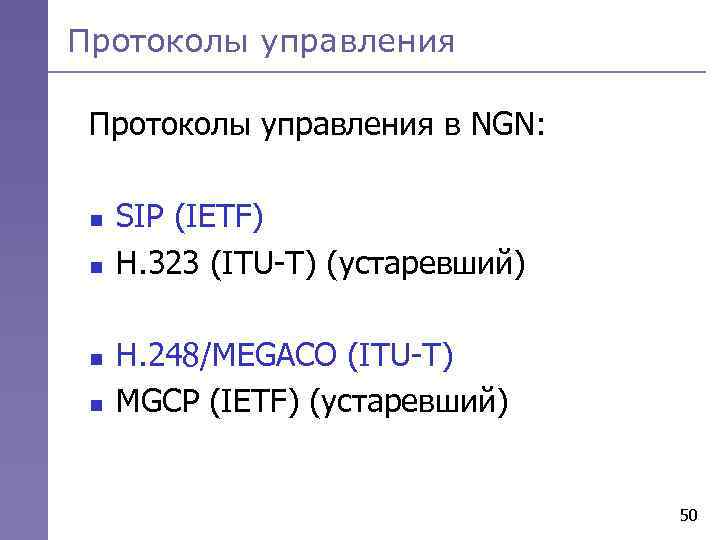

Протоколы управления в NGN: n n SIP (IETF) H. 323 (ITU-T) (устаревший) H. 248/MEGACO (ITU-T) MGCP (IETF) (устаревший) 50

Благодарю за внимание. Елагин Василий Сергеевич elagin@protei. ru 51
