Основные понятия радиолокации Задачи С

• Основные понятия радиолокации • Задачи С • Выход С α А В А 1 β 1 α β 2 2 В

Задача 1. Определение местоположения судна по данным радиопеленгаторов. Задача 2. Определение местоположения судна по данным радиолокаторов. Задача 3. Плавание на объект радиопеленгования. Задача 4. Определение глубины подводной части объекта средствами гидроакустики. Задача 5. Определение размеров дефекта внутри металлической детали большой толщины. Задача 6. Определение эпицентра землетрясения.

Радиолокация (от лат radio – испускаю лучи и location - расположение) - область науки и техники, предметом изучения которой является наблюдение различных объектов радиотехническими методами: их обнаружение, определение местонахождения, скорости и др. Радиолокационная станция (радиолокатор, радар, РЛС) устройство (с переменным местоположением) для наблюдения за объектами. Может быть установлена на борту самолета, судна, подводной лодки, инкассаторской машины и др. радиомаяк Радиолокационный маяк (радиомаяк) радиостанция с известным местоположением, излучающая радиосигналы, по которым определяются направление на радиомаяк и расстояние до него от радиолокационной станции. РЛС

Радиопеленг - угол α, образуемый географическим меридианом и направлением от радиомаяка на радиолокационную станцию, установленную на объекте (судне). α

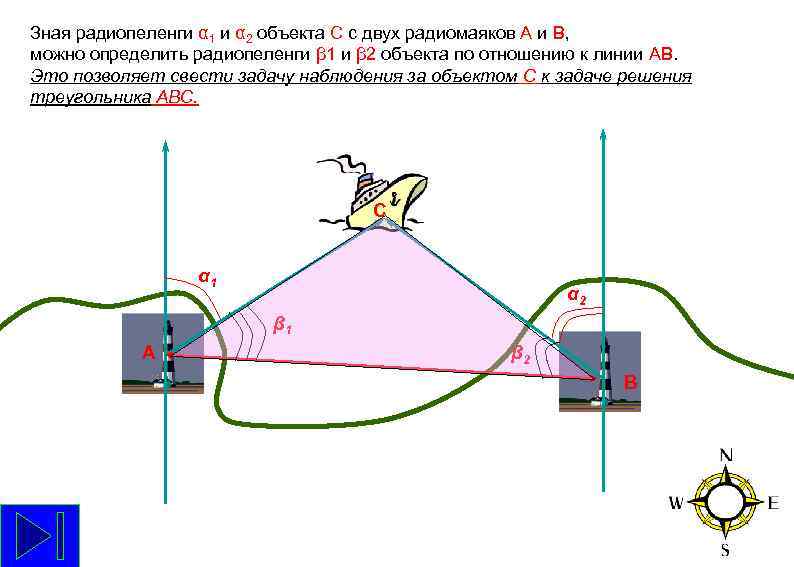

Зная радиопеленги α 1 и α 2 объекта С с двух радиомаяков А и В, можно определить радиопеленги β 1 и β 2 объекта по отношению к линии АВ. Это позволяет свести задачу наблюдения за объектом С к задаче решения треугольника АВС. С α 1 α 2 β 1 А β 2 В

u u u u в военном деле (ПВО, точность стрельбы); в морской, воздушной и космической навигации; в сейсмологии; в метеорологии; при разведке полезных ископаемых; при охране объектов в медицине и еще во многих областях.

• Определение местоположения судна по данным радиопеленгаторов.

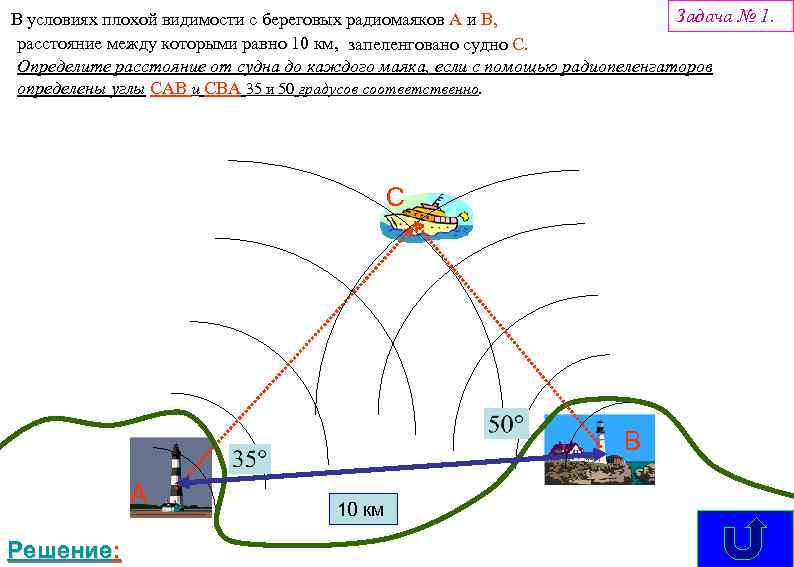

Задача № 1. В условиях плохой видимости с береговых радиомаяков А и В, расстояние между которыми равно 10 км, запеленговано судно С. Определите расстояние от судна до каждого маяка, если с помощью радиопеленгаторов определены углы САВ и СВА 35 и 50 градусов соответственно. С В А Решение: 10 км

C 95° 1) C=180°- (35°+ 50°) C=95° 2) BC= A BC= 50° 10 км AB·sin. A B sin. C 10·sin 35˚ sin 95˚ BC≈5, 7 км 3) AC= 35° sin 35˚≈0, 57 sin 50˚≈0, 77 sin 95˚=sin 85˚≈0, 9962 AB∙sin. B sin. C 10∙sin 50˚ AC= sin 95˚ AC≈7, 7 км Ответ: ВС ≈ 5, 7 км; АС ≈ 7, 7 км Задача № 1.

• Определение местоположения судна по данным радиолокаторов.

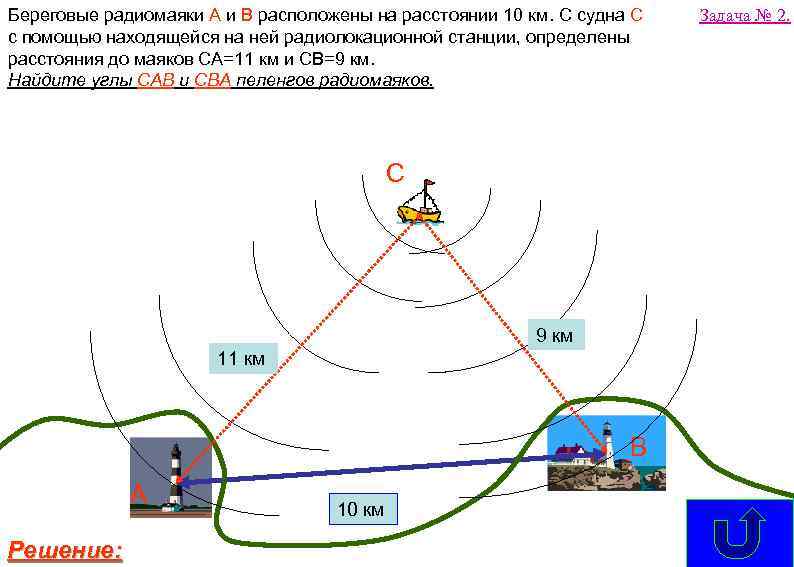

Береговые радиомаяки А и В расположены на расстоянии 10 км. С судна С с помощью находящейся на ней радиолокационной станции, определены расстояния до маяков СА=11 км и СВ=9 км. Найдите углы САВ и СВА пеленгов радиомаяков. С 9 км 11 км В А Решение: 10 км Задача № 2.

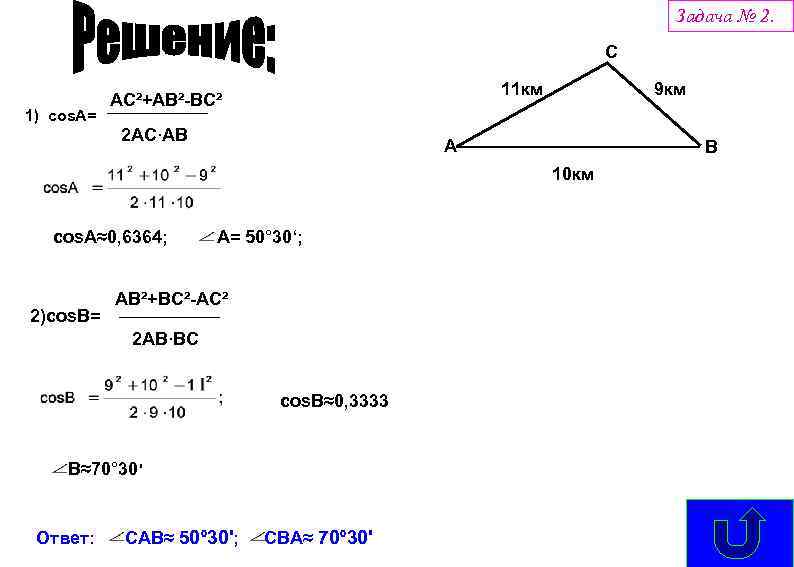

Задача № 2. C 1) cos. A= 11 км AC²+AB²-BC² 2 AC∙AB 9 км A B 10 км cos. A≈0, 6364; 2)cos. B= A= 50° 30‘; AB²+BC²-AC² 2 AB∙BC cos. B≈0, 3333 B≈70° 30' Ответ: CAB≈ 50° 30'; CBA≈ 70° 30'

• Плавание на объект радиопеленгования

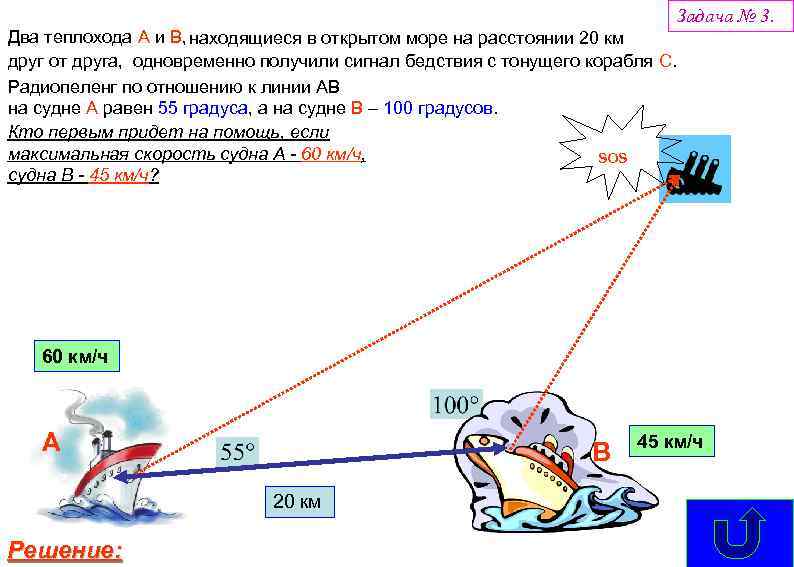

Задача № 3. Два теплохода А и В, находящиеся в открытом море на расстоянии 20 км друг от друга, одновременно получили сигнал бедствия с тонущего корабля С. Радиопеленг по отношению к линии АВ на судне А равен 55 градуса, а на судне В – 100 градусов. Кто первым придет на помощь, если максимальная скорость судна А - 60 км/ч, sos судна В - 45 км/ч? 60 км/ч А В 20 км Решение: 45 км/ч С

Задача № 3. 1) C=180°- ( A+ B) C VA=60 км/ч; VB=45 км/ч; 25° C=25° 2) AC= AB∙sin. B ; sin. C AC≈47 км; 3) ВC= 5) 55° 100° B 20 км SA≈47 км. sin 25˚≈0, 42 AB∙sin. А ; sin. C ВC≈39 км; 4) A sin 55˚≈0, 82 sin 100˚=sin 80˚≈0, 9848 SВ≈39 км. t. А=47 мин. t. В=52 мин. Ответ: судно A придёт на помощь раньше на 5 минут

• Определение глубины подводной части объекта средствами гидроакустики

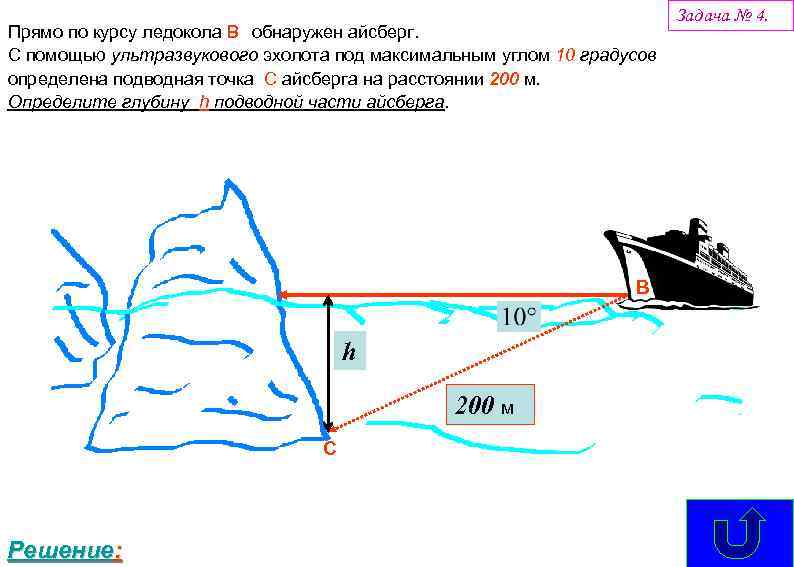

Прямо по курсу ледокола В обнаружен айсберг. С помощью ультразвукового эхолота под максимальным углом 10 градусов определена подводная точка C айсберга на расстоянии 200 м. Определите глубину h подводной части айсберга. В h 200 м С Решение: Задача № 4.

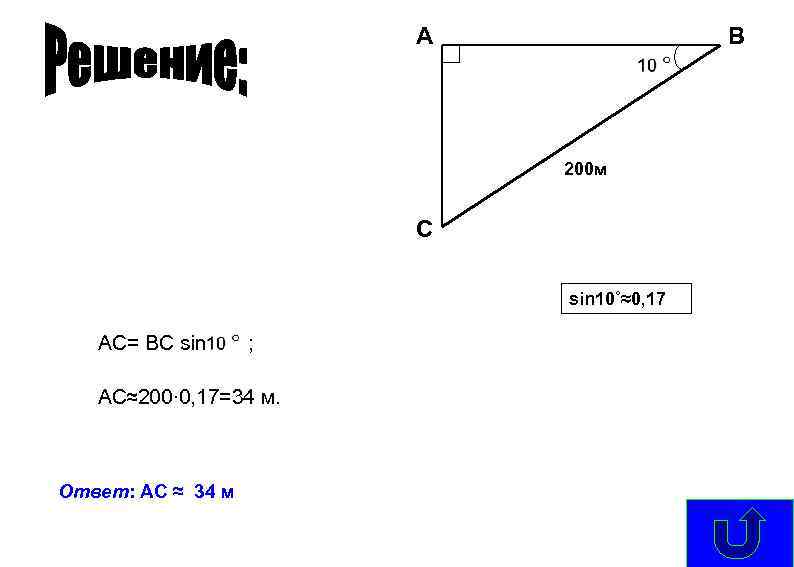

A В 200 м С sin 10˚≈0, 17 АС= ВС sin ; АС≈200∙ 0, 17=34 м. Ответ: АС ≈ 34 м

• Определение размеров дефекта внутри металлической детали большой толщины

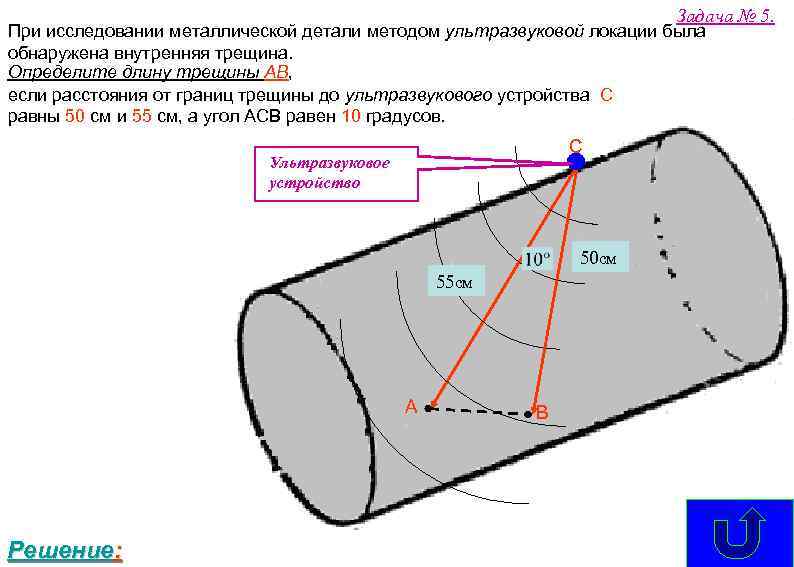

Задача № 5. При исследовании металлической детали методом ультразвуковой локации была обнаружена внутренняя трещина. Определите длину трещины АВ, если расстояния от границ трещины до ультразвукового устройства С равны 50 см и 55 см, а угол АСВ равен 10 градусов. С Ультразвуковое устройство 50 см 55 см А Решение: В

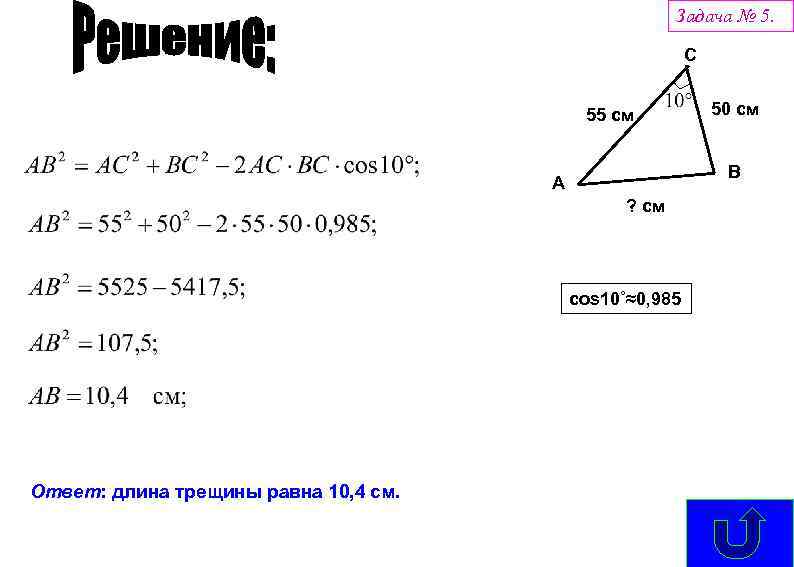

Задача № 5. C 55 см B A ? см cos 10˚≈0, 985 Ответ: длина трещины равна 10, 4 см. 50 см

• Определение эпицентра землетрясения

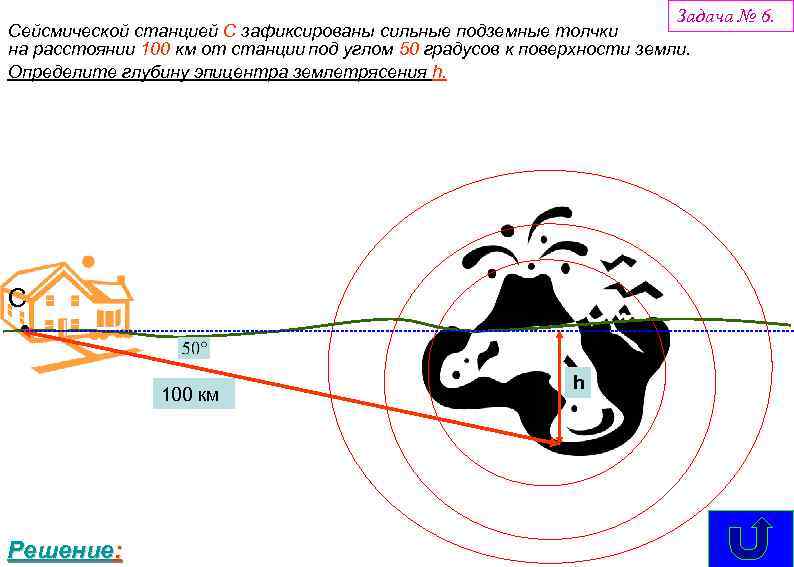

Задача № 6. Сейсмической станцией С зафиксированы сильные подземные толчки на расстоянии 100 км от станции под углом 50 градусов к поверхности земли. Определите глубину эпицентра землетрясения h. С 100 км Решение: h

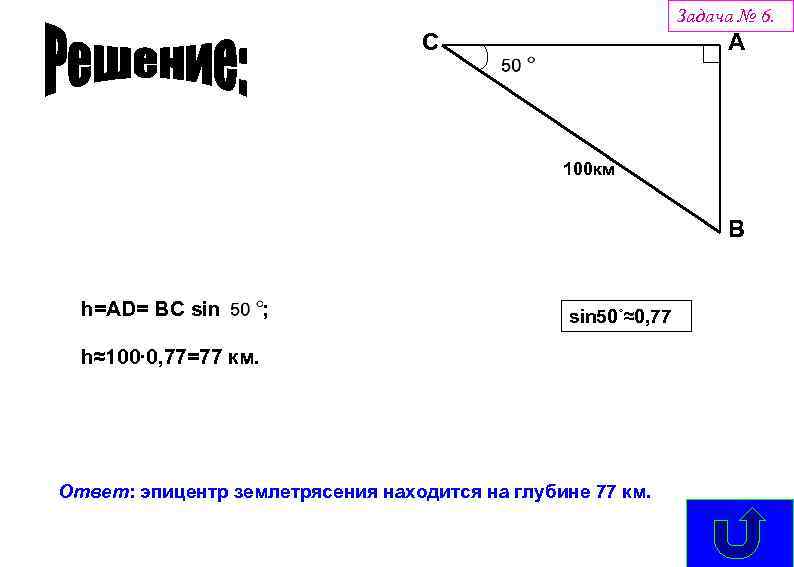

Задача № 6. С A 100 км В h=АD= ВС sin ; sin 50˚≈0, 77 h≈100∙ 0, 77=77 км. Ответ: эпицентр землетрясения находится на глубине 77 км.
