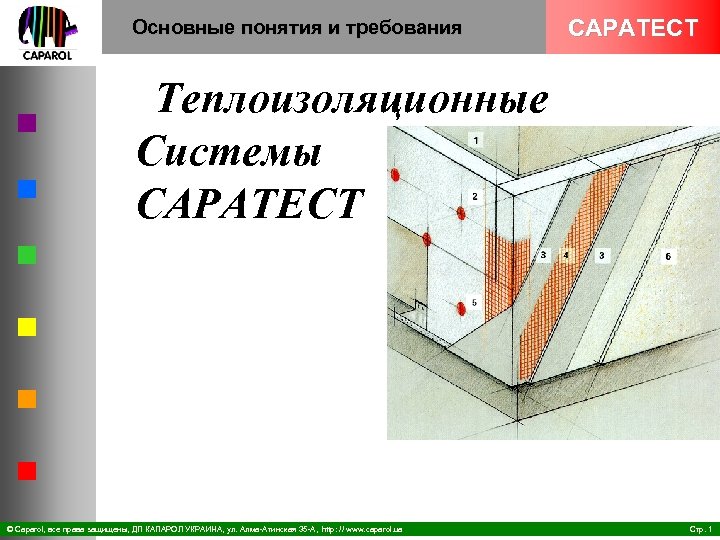

Основные понятия и требования CAPATECT Теплоизоляционные Системы CAPATECT © Caparol, все права защищены, ДП Основные понятия и требования CAPATECT Теплоизоляционные Системы CAPATECT © Caparol, все права защищены, ДП КАПАРОЛ УКРАИНА, ул. Алма Атинская 35 А, http: // www. caparol. ua Стр. 1

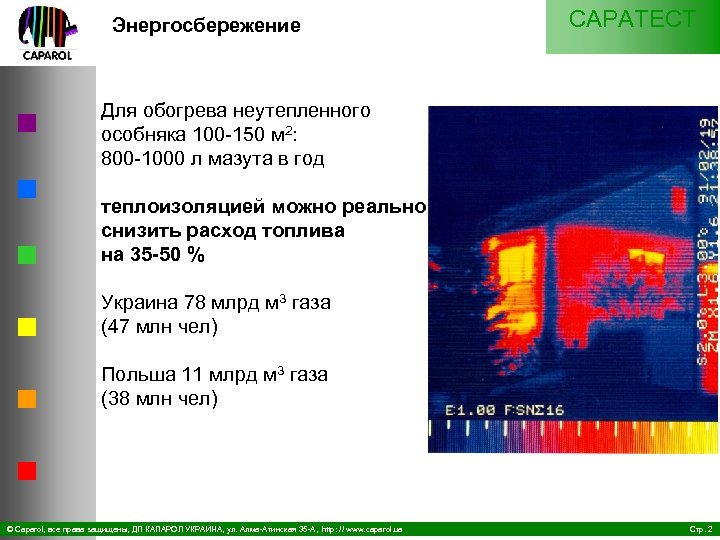

Энергосбережение CAPATECT Для обогрева неутепленного особняка 100 150 м 2: 800 1000 л мазута Энергосбережение CAPATECT Для обогрева неутепленного особняка 100 150 м 2: 800 1000 л мазута в год теплоизоляцией можно реально снизить расход топлива на 35 50 % Украина 78 млрд м 3 газа (47 млн чел) Польша 11 млрд м 3 газа (38 млн чел) © Caparol, все права защищены, ДП КАПАРОЛ УКРАИНА, ул. Алма Атинская 35 А, http: // www. caparol. ua Стр. 2

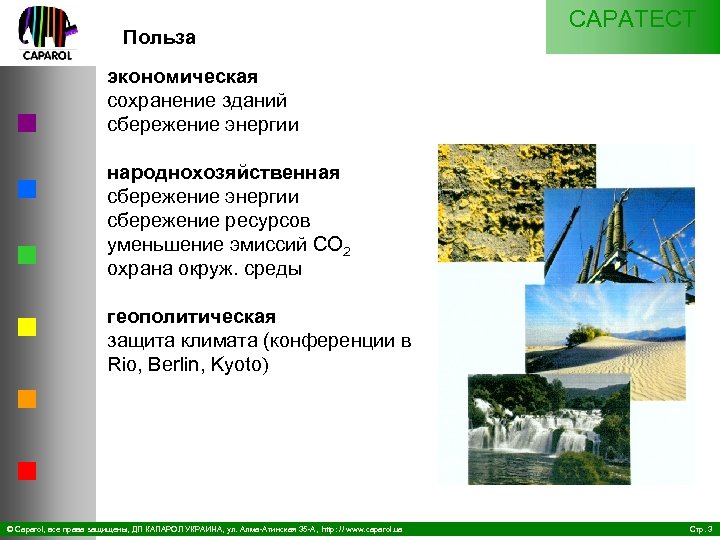

Польза CAPATECT экономическая сохранение зданий сбережение энергии народнохозяйственная сбережение энергии сбережение ресурсов уменьшение эмиссий Польза CAPATECT экономическая сохранение зданий сбережение энергии народнохозяйственная сбережение энергии сбережение ресурсов уменьшение эмиссий СО 2 охрана окруж. среды геополитическая защита климата (конференции в Rio, Berlin, Kyoto) © Caparol, все права защищены, ДП КАПАРОЛ УКРАИНА, ул. Алма Атинская 35 А, http: // www. caparol. ua Стр. 3

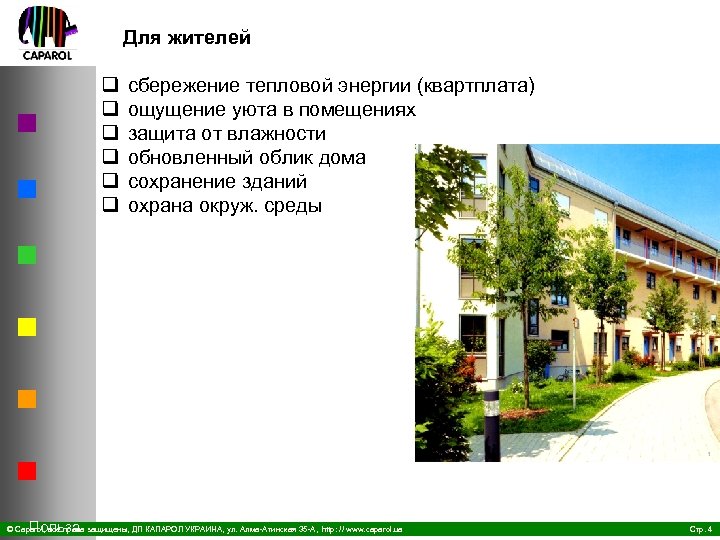

Для жителей q q q Польза сбережение тепловой энергии (квартплата) ощущение уюта в помещениях Для жителей q q q Польза сбережение тепловой энергии (квартплата) ощущение уюта в помещениях защита от влажности обновленный облик дома сохранение зданий охрана окруж. среды © Caparol, все права защищены, ДП КАПАРОЛ УКРАИНА, ул. Алма Атинская 35 А, http: // www. caparol. ua Стр. 4

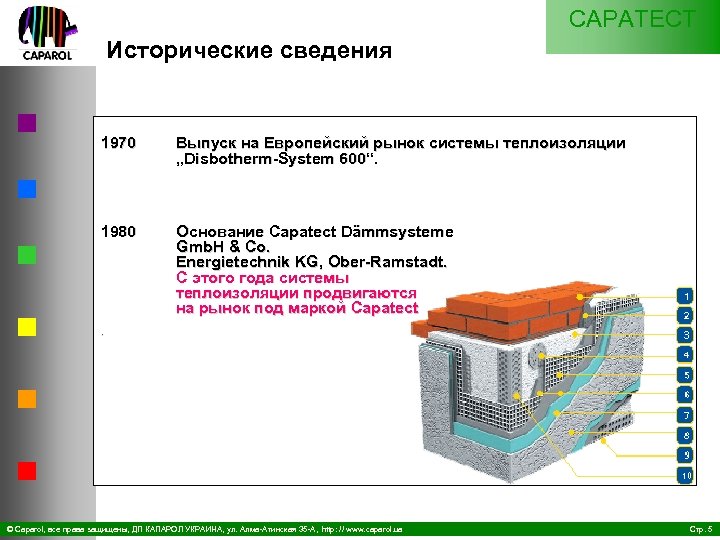

CAPATECT Исторические сведения 1970 Выпуск на Европейский рынок системы теплоизоляции „Disbotherm System 600“. 1980 CAPATECT Исторические сведения 1970 Выпуск на Европейский рынок системы теплоизоляции „Disbotherm System 600“. 1980 Основание Capatect Dämmsysteme Gmb. H & Co. Energietechnik KG, Ober Ramstadt. С этого года системы теплоизоляции продвигаются на рынок под маркой Capatect . © Caparol, все права защищены, ДП КАПАРОЛ УКРАИНА, ул. Алма Атинская 35 А, http: // www. caparol. ua Стр. 5

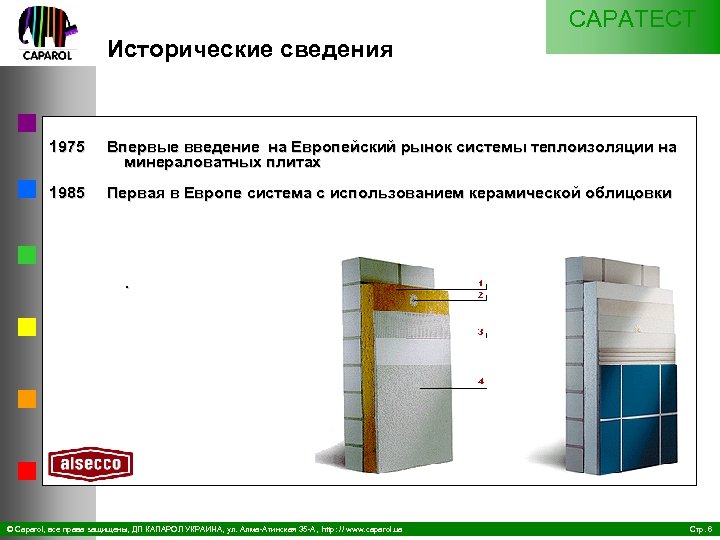

CAPATECT Исторические сведения 1975 Впервые введение на Европейский рынок системы теплоизоляции на минераловатных плитах CAPATECT Исторические сведения 1975 Впервые введение на Европейский рынок системы теплоизоляции на минераловатных плитах 1985 Первая в Европе система с использованием керамической облицовки . © Caparol, все права защищены, ДП КАПАРОЛ УКРАИНА, ул. Алма Атинская 35 А, http: // www. caparol. ua Стр. 6

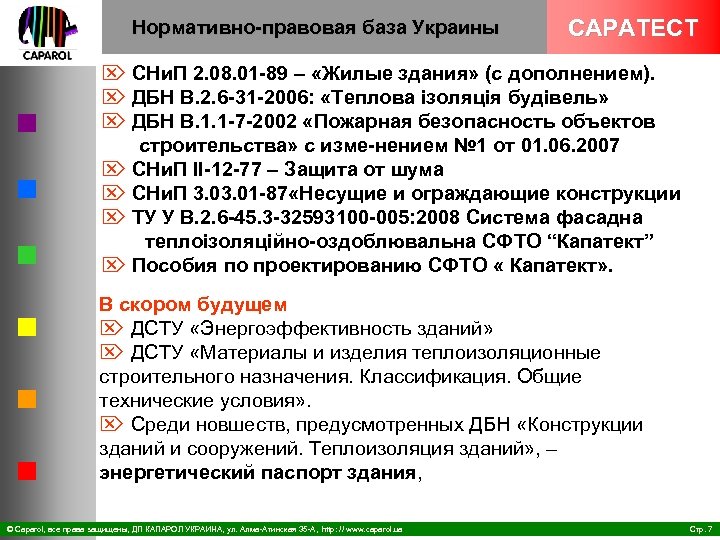

Нормативно правовая база Украины CAPATECT Ö СНи. П 2. 08. 01 89 – «Жилые Нормативно правовая база Украины CAPATECT Ö СНи. П 2. 08. 01 89 – «Жилые здания» (с дополнением). Ö ДБН В. 2. 6 31 2006: «Теплова ізоляція будівель» Ö ДБН В. 1. 1 7 2002 «Пожарная безопасность объектов строительства» с изме нением № 1 от 01. 06. 2007 Ö СНи. П II 12 77 – Защита от шума Ö СНи. П 3. 01 87 «Несущие и ограждающие конструкции Ö ТУ У В. 2. 6 45. 3 32593100 005: 2008 Cистема фасадна теплоізоляційно оздоблювальна СФТО “Капатект” Ö Пособия по проектированию СФТО « Капатект» . В скором будущем Ö ДСТУ «Энергоэффективность зданий» Ö ДСТУ «Материалы и изделия теплоизоляционные строительного назначения. Классификация. Общие технические условия» . Ö Среди новшеств, предусмотренных ДБН «Конструкции зданий и сооружений. Теплоизоляция зданий» , – энергетический паспорт здания, © Caparol, все права защищены, ДП КАПАРОЛ УКРАИНА, ул. Алма Атинская 35 А, http: // www. caparol. ua Стр. 7

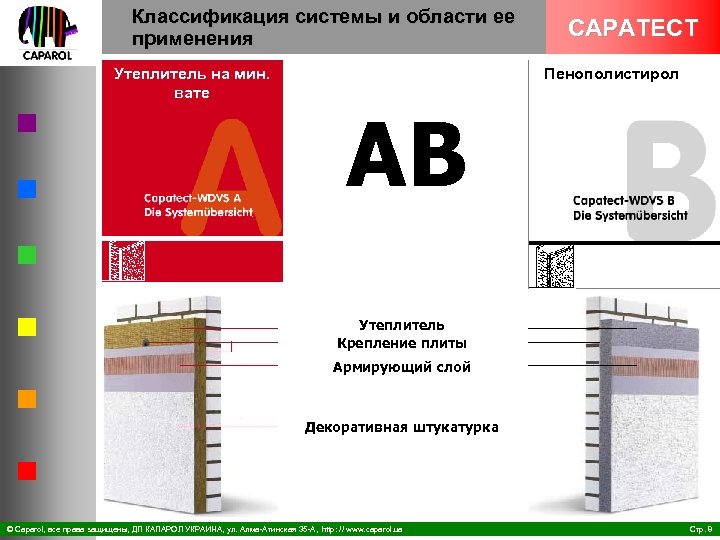

Классификация системы и области ее применения Утеплитель на мин. вате CAPATECT Пенополистирол АВ Утеплитель Классификация системы и области ее применения Утеплитель на мин. вате CAPATECT Пенополистирол АВ Утеплитель Крепление плиты Армирующий слой Декоративная штукатурка © Caparol, все права защищены, ДП КАПАРОЛ УКРАИНА, ул. Алма Атинская 35 А, http: // www. caparol. ua Стр. 8

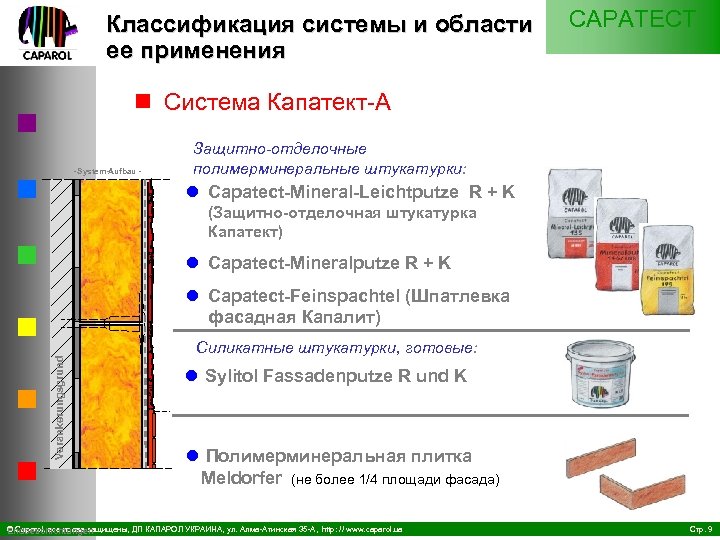

Классификация системы и области ее применения CAPATECT n Система Капатект А System Aufbau Защитно-отделочные Классификация системы и области ее применения CAPATECT n Система Капатект А System Aufbau Защитно-отделочные полимерминеральные штукатурки: l Capatect Mineral Leichtputze R + K (Защитно отделочная штукатурка Капатект) l Capatect Mineralputze R + K Verankerungsgrund l Capatect Feinspachtel (Шпатлевка фасадная Капалит) Силикатные штукатурки, готовые: l Sylitol Fassadenputze R und K l Полимерминеральная плитка Meldorfer (не более 1/4 площади фасада) © Caparol, все права защищены, ДП КАПАРОЛ УКРАИНА, ул. Алма Атинская 35 А, http: // www. caparol. ua Endbeschichtungen Стр. 9

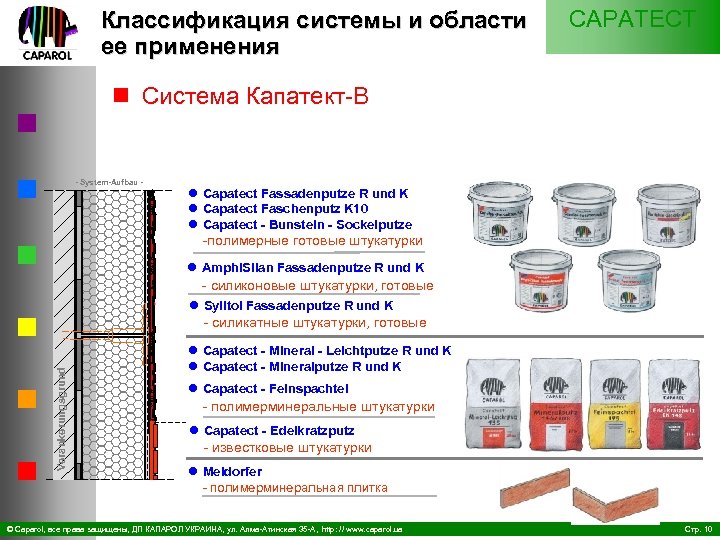

Классификация системы и области ее применения CAPATECT n Система Капатект В System Aufbau l Классификация системы и области ее применения CAPATECT n Система Капатект В System Aufbau l Capatect Fassadenputze R und K l Capatect Faschenputz K 10 l Capatect Bunstein Sockelputze полимерные готовые штукатурки Verankerungsgrund l Amphi. Silan Fassadenputze R und K силиконовые штукатурки, готовые l Sylitol Fassadenputze R und K силикатные штукатурки, готовые l Capatect Mineral Leichtputze R und K l Capatect Mineralputze R und K l Capatect Feinspachtel полимерминеральные штукатурки l Capatect Edelkratzputz известковые штукатурки l Meldorfer полимерминеральная плитка © Caparol, все права защищены, ДП КАПАРОЛ УКРАИНА, ул. Алма Атинская 35 А, http: // www. caparol. ua Стр. 10

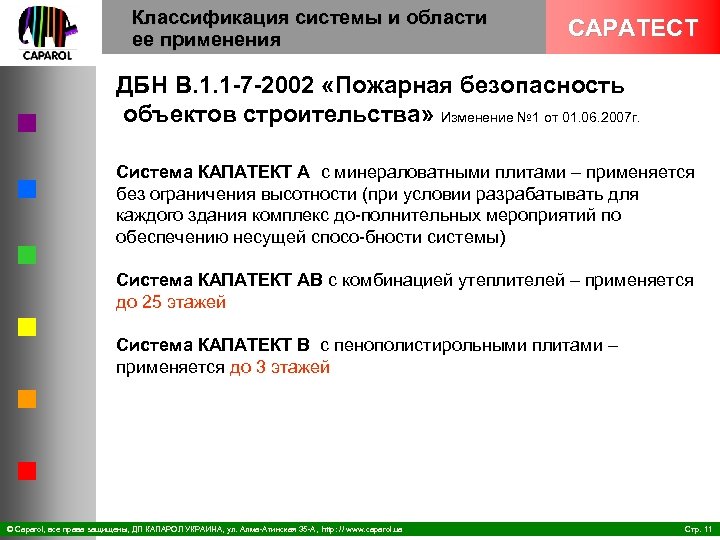

Классификация системы и области ее применения CAPATECT ДБН В. 1. 1 7 2002 «Пожарная Классификация системы и области ее применения CAPATECT ДБН В. 1. 1 7 2002 «Пожарная безопасность объектов строительства» Изменение № 1 от 01. 06. 2007 г. Система КАПАТЕКТ А с минераловатными плитами – применяется без ограничения высотности (при условии разрабатывать для каждого здания комплекс до полнительных мероприятий по обеспечению несущей спосо бности системы) Система КАПАТЕКТ АВ с комбинацией утеплителей – применяется до 25 этажей Система КАПАТЕКТ В с пенополистирольными плитами – применяется до 3 этажей © Caparol, все права защищены, ДП КАПАРОЛ УКРАИНА, ул. Алма Атинская 35 А, http: // www. caparol. ua Стр. 11

 «ТЕПЛОВА ІЗОЛЯЦІЯ БУДІВЕЛЬ» ДБН В. 2. 6 -31: 2006 (вступил в действие с «ТЕПЛОВА ІЗОЛЯЦІЯ БУДІВЕЛЬ» ДБН В. 2. 6 -31: 2006 (вступил в действие с 01. 04. 2007 р. ) CAPATECT По природно-климатическим областям зоны влажности – сухая, нормальная, влажная © Caparol, все права защищены, ДП КАПАРОЛ УКРАИНА, ул. Алма Атинская 35 А, http: // www. caparol. ua Стр. 12

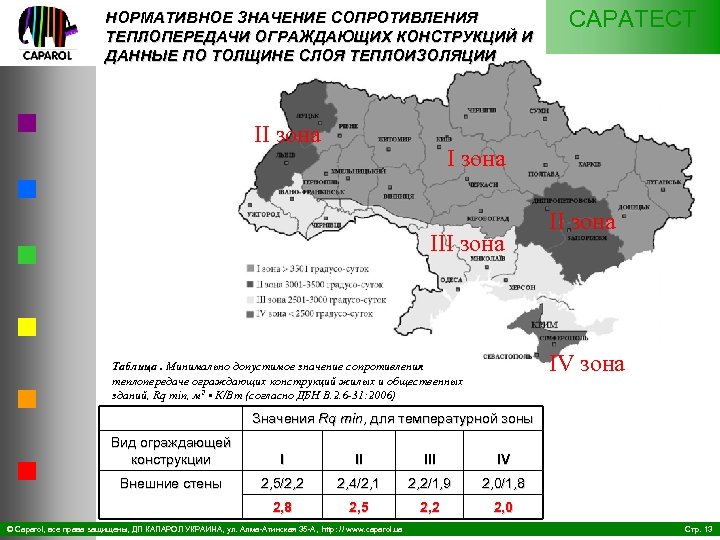

НОРМАТИВНОЕ ЗНАЧЕНИЕ СОПРОТИВЛЕНИЯ ТЕПЛОПЕРЕДАЧИ ОГРАЖДАЮЩИХ КОНСТРУКЦИЙ И ДАННЫЕ ПО ТОЛЩИНЕ СЛОЯ ТЕПЛОИЗОЛЯЦИИ II зона НОРМАТИВНОЕ ЗНАЧЕНИЕ СОПРОТИВЛЕНИЯ ТЕПЛОПЕРЕДАЧИ ОГРАЖДАЮЩИХ КОНСТРУКЦИЙ И ДАННЫЕ ПО ТОЛЩИНЕ СЛОЯ ТЕПЛОИЗОЛЯЦИИ II зона CAPATECT I зона II зона IV зона Таблица. Минимально допустимое значение сопротивления теплопередаче ограждающих конструкций жилых и общественных зданий, Rq min, м 2 • К/Вт (согласно ДБН В. 2. 6 -31: 2006) Значения Rq min, для температурной зоны Вид ограждающей конструкции І ІІ ІІІ IV Внешние стены 2, 5/2, 2 2, 4/2, 1 2, 2/1, 9 2, 0/1, 8 2, 5 2, 2 2, 0 © Caparol, все права защищены, ДП КАПАРОЛ УКРАИНА, ул. Алма Атинская 35 А, http: // www. caparol. ua Стр. 13

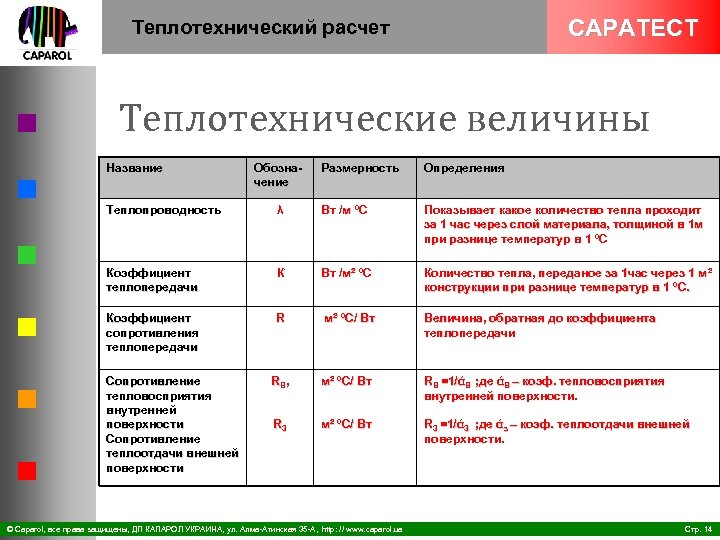

CAPATECT Теплотехнический расчет Теплотехнические величины Название Обозна чение Размерность Определения Теплопроводность λ Вт /м CAPATECT Теплотехнический расчет Теплотехнические величины Название Обозна чение Размерность Определения Теплопроводность λ Вт /м ºС Показывает какое количество тепла проходит за 1 час через слой материала, толщиной в 1 м при разнице температур в 1 ºС Коэффициент теплопередачи К Вт /м² ºС /м Количество тепла, переданое за 1 час через 1 м² м² конструкции при разнице температур в 1 ºС. Коэффициент сопротивления теплопередачи R м² ºС/ Вт Величина, обратная до коэффициента теплопередачи RВ, м² ºС/ Вт RВ =1/άВ ; де άВ – коэф. тепловосприятия =1/ά внутренней поверхности. RЗ м² ºС/ Вт RЗ =1/άЗ ; де άз – коэф. теплоотдачи внешней =1/ά поверхности. Сопротивление тепловосприятия внутренней поверхности Сопротивление теплоотдачи внешней поверхности © Caparol, все права защищены, ДП КАПАРОЛ УКРАИНА, ул. Алма Атинская 35 А, http: // www. caparol. ua Стр. 14

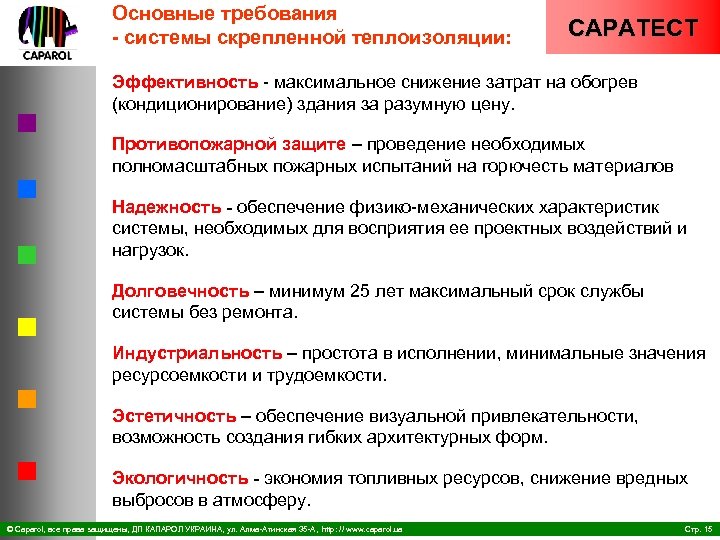

Основные требования системы скрепленной теплоизоляции: CAPATECT Эффективность максимальное снижение затрат на обогрев (кондиционирование) здания Основные требования системы скрепленной теплоизоляции: CAPATECT Эффективность максимальное снижение затрат на обогрев (кондиционирование) здания за разумную цену. Противопожарной защите – проведение необходимых полномасштабных пожарных испытаний на горючесть материалов Надежность обеспечение физико механических характеристик системы, необходимых для восприятия ее проектных воздействий и нагрузок. Долговечность – минимум 25 лет максимальный срок службы системы без ремонта. Индустриальность – простота в исполнении, минимальные значения ресурсоемкости и трудоемкости. Эстетичность – обеспечение визуальной привлекательности, возможность создания гибких архитектурных форм. Экологичность экономия топливных ресурсов, снижение вредных выбросов в атмосферу. © Caparol, все права защищены, ДП КАПАРОЛ УКРАИНА, ул. Алма Атинская 35 А, http: // www. caparol. ua Стр. 15

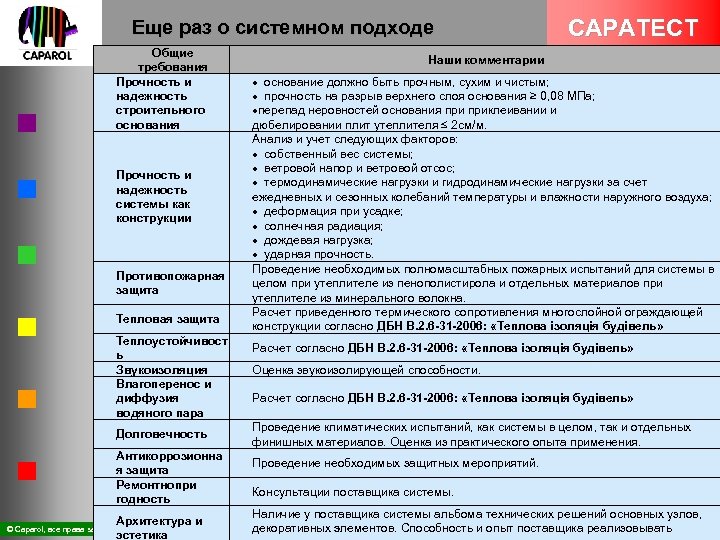

Еще раз о системном подходе Общие требования Прочность и надежность строительного основания Прочность и Еще раз о системном подходе Общие требования Прочность и надежность строительного основания Прочность и надежность системы как конструкции Противопожарная защита Тепловая защита Теплоустойчивост ь Звукоизоляция Влагоперенос и диффузия водяного пара Долговечность Антикоррозионна я защита Ремонтнопри годность Архитектура и эстетика CAPATECT Наши комментарии основание должно быть прочным, сухим и чистым; прочность на разрыв верхнего слоя основания ≥ 0, 08 МПа; перепад неровностей основания приклеивании и дюбелировании плит утеплителя ≤ 2 см/м. Анализ и учет следующих факторов: собственный вес системы; ветровой напор и ветровой отсос; термодинамические нагрузки и гидродинамические нагрузки за счет ежедневных и сезонных колебаний температуры и влажности наружного воздуха; деформация при усадке; солнечная радиация; дождевая нагрузка; ударная прочность. Проведение необходимых полномасштабных пожарных испытаний для системы в целом при утеплителе из пенополистирола и отдельных материалов при утеплителе из минерального волокна. Расчет приведенного термического сопротивления многослойной ограждающей конструкции согласно ДБН В. 2. 6 31 2006: «Теплова ізоляція будівель» Расчет согласно ДБН В. 2. 6 31 2006: «Теплова ізоляція будівель» Оценка звукоизолирующей способности. Расчет согласно ДБН В. 2. 6 31 2006: «Теплова ізоляція будівель» Проведение климатических испытаний, как системы в целом, так и отдельных финишных материалов. Оценка из практического опыта применения. Проведение необходимых защитных мероприятий. Консультации поставщика системы. Наличие у поставщика системы альбома технических решений основных узлов, и опыт поставщика реализовывать Стр. 16 © Caparol, все права защищены, ДП КАПАРОЛ УКРАИНА, ул. Алма Атинская 35 А, http: // www. caparol. ua декоративных элементов. Способность

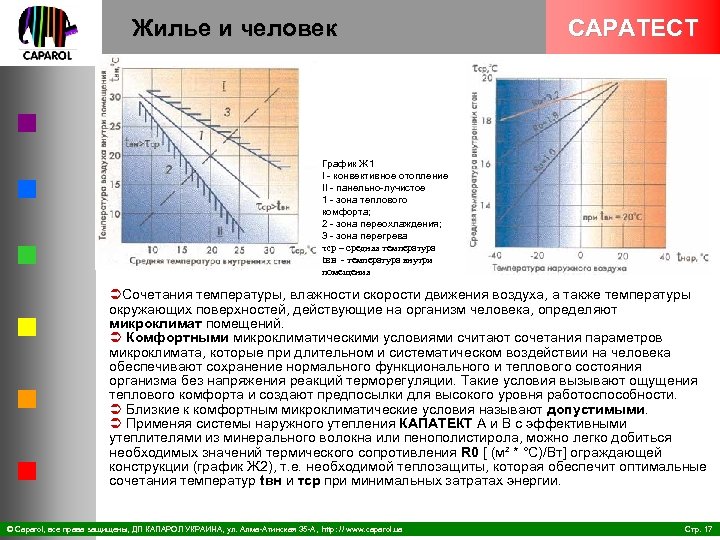

Жилье и человек CAPATECT График Ж 1 I конвективное отопление II панельно лучистое 1 Жилье и человек CAPATECT График Ж 1 I конвективное отопление II панельно лучистое 1 зона теплового комфорта; 2 зона переохлаждения; 3 зона перегрева τср – средняя температура tвн - температура внутри помещения ÜСочетания температуры, влажности скорости движения воздуха, а также температуры окружающих поверхностей, действующие на организм человека, определяют микроклимат помещений. Ü Комфортными микроклиматическими условиями считают сочетания параметров микроклимата, которые при длительном и систематическом воздействии на человека обеспечивают сохранение нормального функционального и теплового состояния организма без напряжения реакций терморегуляции. Такие условия вызывают ощущения теплового комфорта и создают предпосылки для высокого уровня работоспособности. Ü Близкие к комфортным микроклиматические условия называют допустимыми. Ü Применяя системы наружного утепления КАПАТЕКТ А и В с эффективными утеплителями из минерального волокна или пенополистирола, можно легко добиться необходимых значений термического сопротивления R 0 [ (м² * °С)/Вт] ограждающей конструкции (график Ж 2), т. е. необходимой теплозащиты, которая обеспечит оптимальные сочетания температур tвн и τср при минимальных затратах энергии. © Caparol, все права защищены, ДП КАПАРОЛ УКРАИНА, ул. Алма Атинская 35 А, http: // www. caparol. ua Стр. 17

Система Капатект: Долговечность CAPATECT Европейские нормы по WDV системам наружного утепления были разработаны Техническим Система Капатект: Долговечность CAPATECT Европейские нормы по WDV системам наружного утепления были разработаны Техническим комитетом CEN/TC 88. Теория и Эксперимент В климатической камере образец подвергается циклическим воздействиям низких и высоких температур при различных значениях относительной влажности, облучается ультрафиолетовой и инфракрасной лампами. Прочность сцепления отдельных слоев должна проверяться до и после испытания, на специальных разрывных машинах. По количеству циклов, выдержанных образцом системы, определяется прогнозируемая долговечность. Практика длительная практическая эксплуатация. © Caparol, все права защищены, ДП КАПАРОЛ УКРАИНА, ул. Алма Атинская 35 А, http: // www. caparol. ua Стр. 18

Система Капатект: Долговечность CAPATECT n Долговечность систем утепления: система «Капатект» на рынке Украины с Система Капатект: Долговечность CAPATECT n Долговечность систем утепления: система «Капатект» на рынке Украины с 1996 года Исследования Института строительной физики (Хольцкирхен): l 1974 1976 гг – 96 домов l 1983 год – 84 дома l 1997 год – эти же дома n ВЫВОДЫ: ü Долговечность не ограничивается 40 а годами ü Зависит от эксплуатационного обслуживания ü Зависит от качества и надежности элементов конструкций (мест примыканий) © Caparol, все права защищены, ДП КАПАРОЛ УКРАИНА, ул. Алма Атинская 35 А, http: // www. caparol. ua Palette Стр. 19

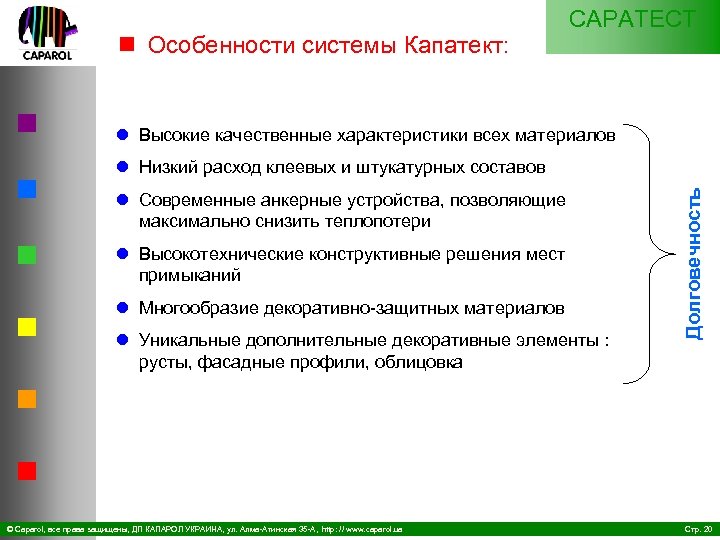

n Особенности системы Капатект: CAPATECT l Высокие качественные характеристики всех материалов l Современные анкерные n Особенности системы Капатект: CAPATECT l Высокие качественные характеристики всех материалов l Современные анкерные устройства, позволяющие максимально снизить теплопотери l Высокотехнические конструктивные решения мест примыканий l Многообразие декоративно защитных материалов l Уникальные дополнительные декоративные элементы : русты, фасадные профили, облицовка © Caparol, все права защищены, ДП КАПАРОЛ УКРАИНА, ул. Алма Атинская 35 А, http: // www. caparol. ua Долговечность l Низкий расход клеевых и штукатурных составов Стр. 20

Звукоизоляция CAPATECT Системы CAPATECT А и В есть классический пример двухслойной акустической конструкции, которая Звукоизоляция CAPATECT Системы CAPATECT А и В есть классический пример двухслойной акустической конструкции, которая представляет собой колебательную систему, подчиняющуюся принципу "масса пружина масса". Массами выступают несущая стена и внешний штукатурный слой, пружиной теплоизоляционный материал из минерального волокна или пенополистирола. Резонансную частоту f 0 , Гц, можно определить по формуле fo = 160 * [ЕДИН/(d * m)]0, 5, где ЕДИН динамический модуль упругости утеплителя, Н/м 2; d толщина утеплителя, м; m поверхностная плотность штукатурного слоя, кг/м 2. © Caparol, все права защищены, ДП КАПАРОЛ УКРАИНА, ул. Алма Атинская 35 А, http: // www. caparol. ua Стр. 21

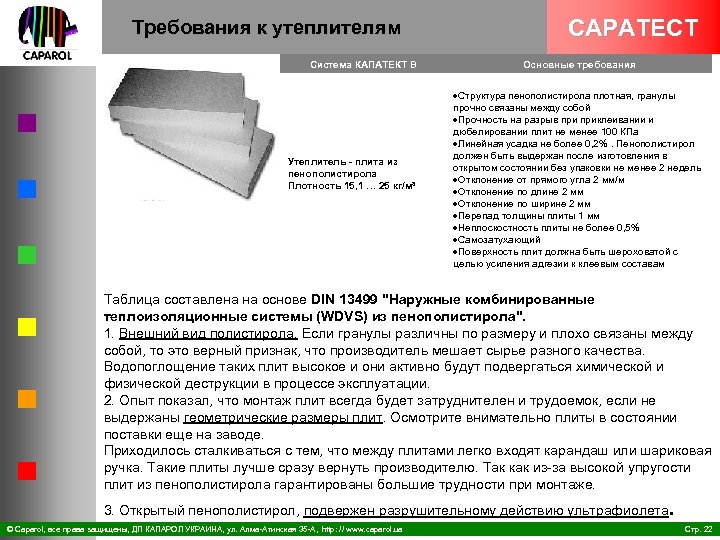

Требования к утеплителям Система КАПАТЕКТ В Утеплитель плита из пенополистирола Плотность 15, 1 … Требования к утеплителям Система КАПАТЕКТ В Утеплитель плита из пенополистирола Плотность 15, 1 … 25 кг/м³ CAPATECT Основные требования Структура пенополистирола плотная, гранулы прочно связаны между собой Прочность на разрыв приклеивании и дюбелировании плит не менее 100 КПа Линейная усадка не более 0, 2%. Пенополистирол должен быть выдержан после изготовления в открытом состоянии без упаковки не менее 2 недель Отклонение от прямого угла 2 мм/м Отклонение по длине 2 мм Отклонение по ширине 2 мм Перепад толщины плиты 1 мм Неплоскостность плиты не более 0, 5% Самозатухающий Поверхность плит должна быть шероховатой с целью усиления адгезии к клеевым составам Таблица составлена на основе DIN 13499 "Наружные комбинированные теплоизоляционные системы (WDVS) из пенополистирола". 1. Внешний вид полистирола. Если гранулы различны по размеру и плохо связаны между собой, то это верный признак, что производитель мешает сырье разного качества. Водопоглощение таких плит высокое и они активно будут подвергаться химической и физической деструкции в процессе эксплуатации. 2. Опыт показал, что монтаж плит всегда будет затруднителен и трудоемок, если не выдержаны геометрические размеры плит. Осмотрите внимательно плиты в состоянии поставки еще на заводе. Приходилось сталкиваться с тем, что между плитами легко входят карандаш или шариковая ручка. Такие плиты лучше сразу вернуть производителю. Так как из за высокой упругости плит из пенополистирола гарантированы большие трудности при монтаже. 3. Открытый пенополистирол, подвержен разрушительному действию ультрафиолета © Caparol, все права защищены, ДП КАПАРОЛ УКРАИНА, ул. Алма Атинская 35 А, http: // www. caparol. ua . Стр. 22

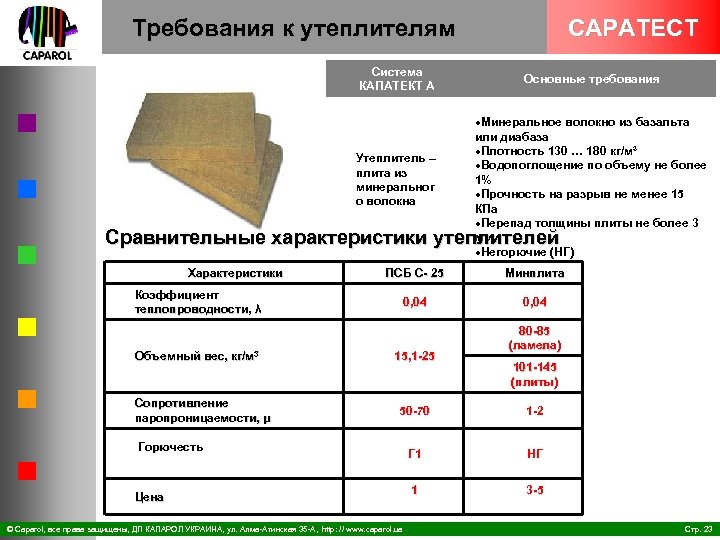

Требования к утеплителям Система КАПАТЕКТ А Утеплитель – плита из минеральног о волокна CAPATECT Требования к утеплителям Система КАПАТЕКТ А Утеплитель – плита из минеральног о волокна CAPATECT Основные требования Минеральное волокно из базальта или диабаза Плотность 130 … 180 кг/м³ Водопоглощение по объему не более 1% Прочность на разрыв не менее 15 КПа Перепад толщины плиты не более 3 мм Негорючие (НГ) Сравнительные характеристики утеплителей Характеристики ПСБ С 25 Mинплита 0, 04 Коэффициент теплопроводности, λ Объемный вес, кг/м 3 Сопротивление паропроницаемости, μ 15, 1 25 80 85 (ламела) 101 145 (плиты) 50 70 1 2 Г 1 НГ 1 3 5 Горючесть Цена © Caparol, все права защищены, ДП КАПАРОЛ УКРАИНА, ул. Алма Атинская 35 А, http: // www. caparol. ua Стр. 23

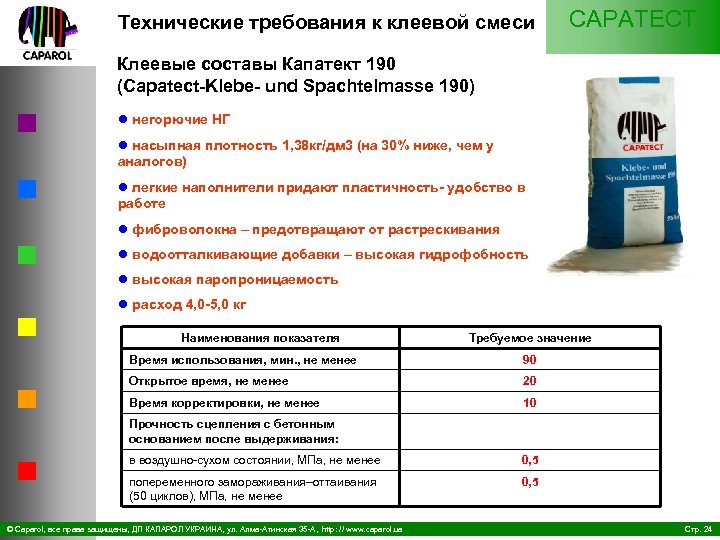

Технические требования к клеевой смеси CAPATECT Клеевые составы Капатект 190 (Capatect Klebe und Spachtelmasse Технические требования к клеевой смеси CAPATECT Клеевые составы Капатект 190 (Capatect Klebe und Spachtelmasse 190) l негорючие НГ l насыпная плотность 1, 38 кг/дм 3 (на 30% ниже, чем у аналогов) l легкие наполнители придают пластичность удобство в работе l фиброволокна – предотвращают от растрескивания l водоотталкивающие добавки – высокая гидрофобность l высокая паропроницаемость l расход 4, 0 5, 0 кг Наименования показателя Требуемое значение Время использования, мин. , не менее 90 Открытое время, не менее 20 Время корректировки, не менее 10 Прочность сцепления с бетонным основанием после выдерживания: в воздушно сухом состоянии, МПа, не менее 0, 5 попеременного замораживания–оттаивания (50 циклов), МПа, не менее 0, 5 © Caparol, все права защищены, ДП КАПАРОЛ УКРАИНА, ул. Алма Атинская 35 А, http: // www. caparol. ua Стр. 24

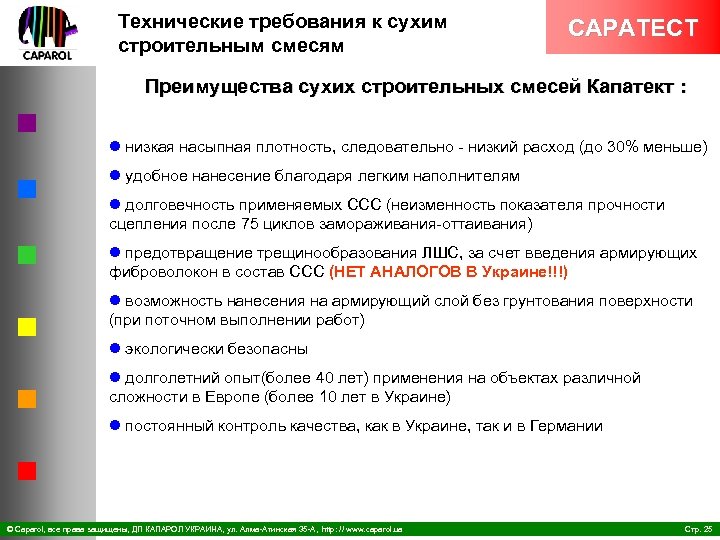

Технические требования к сухим строительным смесям CAPATECT Преимущества сухих строительных смесей Капатект : l Технические требования к сухим строительным смесям CAPATECT Преимущества сухих строительных смесей Капатект : l низкая насыпная плотность, следовательно низкий расход (до 30% меньше) l удобное нанесение благодаря легким наполнителям l долговечность применяемых ССС (неизменность показателя прочности сцепления после 75 циклов замораживания оттаивания) l предотвращение трещинообразования ЛШС, за счет введения армирующих фиброволокон в состав ССС (НЕТ АНАЛОГОВ В Украине!!!) l возможность нанесения на армирующий слой без грунтования поверхности (при поточном выполнении работ) l экологически безопасны l долголетний опыт(более 40 лет) применения на объектах различной сложности в Европе (более 10 лет в Украине) l постоянный контроль качества, как в Украине, так и в Германии © Caparol, все права защищены, ДП КАПАРОЛ УКРАИНА, ул. Алма Атинская 35 А, http: // www. caparol. ua Стр. 25

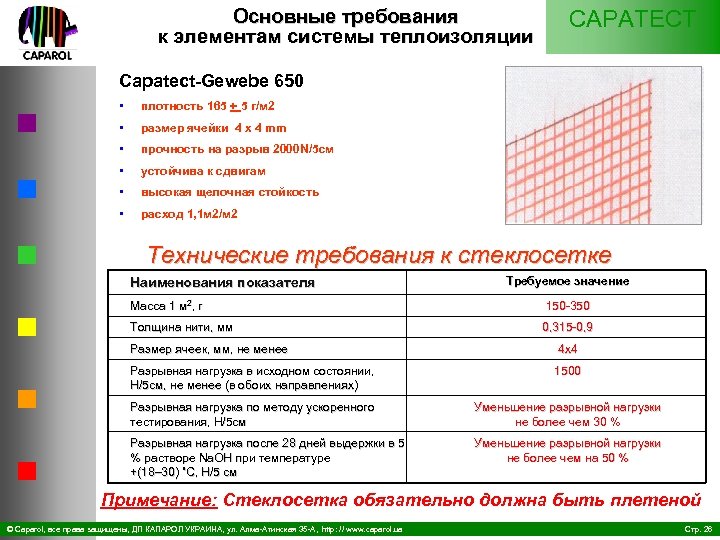

Основные требования к элементам системы теплоизоляции CAPATECT Capatect Gewebe 650 • плотность 165 + Основные требования к элементам системы теплоизоляции CAPATECT Capatect Gewebe 650 • плотность 165 + 5 г/м 2 • размер ячейки 4 x 4 mm • прочность на разрыв 2000 N/5 см • устойчива к сдвигам • высокая щелочная стойкость • расход 1, 1 м 2/м 2 Технические требования к стеклосетке Наименования показателя Требуемое значение Масса 1 м 2, г 150 350 Толщина нити, мм 0, 315 0, 9 Размер ячеек, мм, не менее 4 х4 Разрывная нагрузка в исходном состоянии, Н/5 см, не менее (в обоих направлениях) 1500 Разрывная нагрузка по методу ускоренного тестирования, Н/5 см Уменьшение разрывной нагрузки не более чем 30 % Разрывная нагрузка после 28 дней выдержки в 5 % растворе Na. OH при температуре +(18– 30) ˚С, Н/5 см Уменьшение разрывной нагрузки не более чем на 50 % Примечание: Стеклосетка обязательно должна быть плетеной © Caparol, все права защищены, ДП КАПАРОЛ УКРАИНА, ул. Алма Атинская 35 А, http: // www. caparol. ua Стр. 26

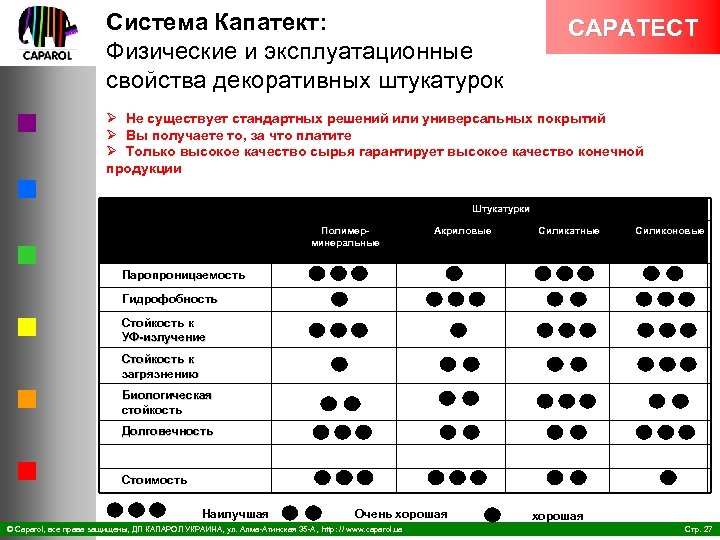

Система Капатект: Физические и эксплуатационные свойства декоративных штукатурок CAPATECT Ø Не существует стандартных решений Система Капатект: Физические и эксплуатационные свойства декоративных штукатурок CAPATECT Ø Не существует стандартных решений или универсальных покрытий Ø Вы получаете то, за что платите Ø Только высокое качество сырья гарантирует высокое качество конечной продукции Штукатурки Полимер минеральные Акриловые Силикатные Силиконовые Паропроницаемость Гидрофобность Стойкость к УФ излучение Стойкость к загрязнению Биологическая стойкость Долговечность Стоимость Наилучшая Очень хорошая © Caparol, все права защищены, ДП КАПАРОЛ УКРАИНА, ул. Алма Атинская 35 А, http: // www. caparol. ua хорошая Стр. 27

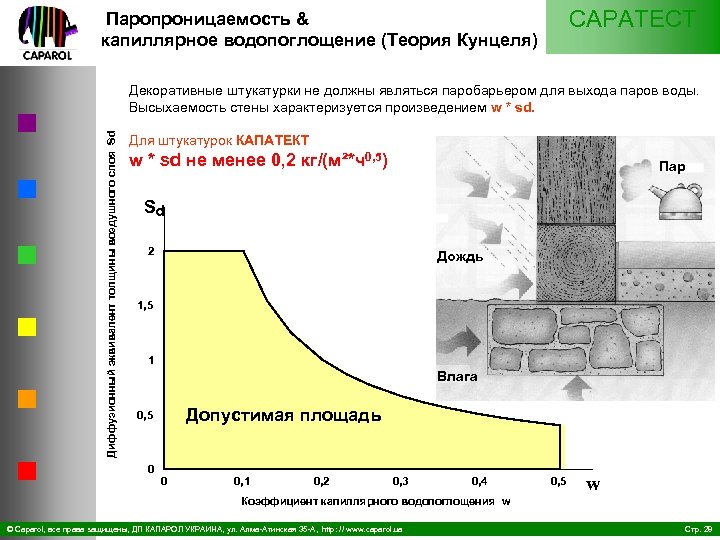

CAPATECT Паропроницаемость & капиллярное водопоглощение (Теория Кунцеля) Диффузионный эквивалент толщины воздушного слоя Sd Декоративные CAPATECT Паропроницаемость & капиллярное водопоглощение (Теория Кунцеля) Диффузионный эквивалент толщины воздушного слоя Sd Декоративные штукатурки не должны являться паробарьером для выхода паров воды. Высыхаемость стены характеризуется произведением w * sd. Для штукатурок КАПАТЕКТ w * sd не менее 0, 2 кг/(м²*ч0, 5) Пар Sd 2 Дождь 1, 5 1 Влага Допустимая площадь 0, 5 0 0 0, 1 0, 2 0, 3 0, 4 Коэффициент капиллярного водопоглощения w © Caparol, все права защищены, ДП КАПАРОЛ УКРАИНА, ул. Алма Атинская 35 А, http: // www. caparol. ua 0, 5 w Стр. 28

Водопоглощение ( DIN 52617 ) CAPATECT Водопоглощение w поверхности, испытываемого покрытия, определяется расчетной формулой Водопоглощение ( DIN 52617 ) CAPATECT Водопоглощение w поверхности, испытываемого покрытия, определяется расчетной формулой w = m/A [кг/м 2], где m водопоглощение в кг; A площадь испытываемой поверхности в м². Тогда коэффициент водопоглощения wt, а именно он зачастую приводится в рекламных проспектах многих фирм, равен wt = w/t 0, 5 [кг/(м 2* ч0, 5)], где t время в часах (например, за сутки=24 часам). Коэффициент водопоглощения wt [кг/(м 2 * ч0, 5)] Тип покрытия 0, 1 водонепроницаемые 0, 1 0, 5 водоотталкивающие (гидрофобные) 0, 5 2, 0 водосдерживающие > 2, 0 водопроницаемые ВЫВОД В системах наружного утепления КАПАТЕКТ А и В применяются только водоотталкивающие или водонепроницаемые материалы. © Caparol, все права защищены, ДП КАПАРОЛ УКРАИНА, ул. Алма Атинская 35 А, http: // www. caparol. ua Стр. 29

CAPATECT Теплотехнический расчет Влажность в помещениях: Наименование Количество [литров / день] Жители 1, 7 CAPATECT Теплотехнический расчет Влажность в помещениях: Наименование Количество [литров / день] Жители 1, 7 – 4, 4 Кухня 1, 4 – 6, 0 Baнные комнаты, душевые 1, 2 – 2, 4 Стирка и сушка 0, 5 – 1, 5 Комнатные растения 1, 2 – 4, 8 Сумма © Caparol, все права защищены, ДП КАПАРОЛ УКРАИНА, ул. Алма Атинская 35 А, http: // www. caparol. ua 6, 0 – 19, 1 Стр. 30

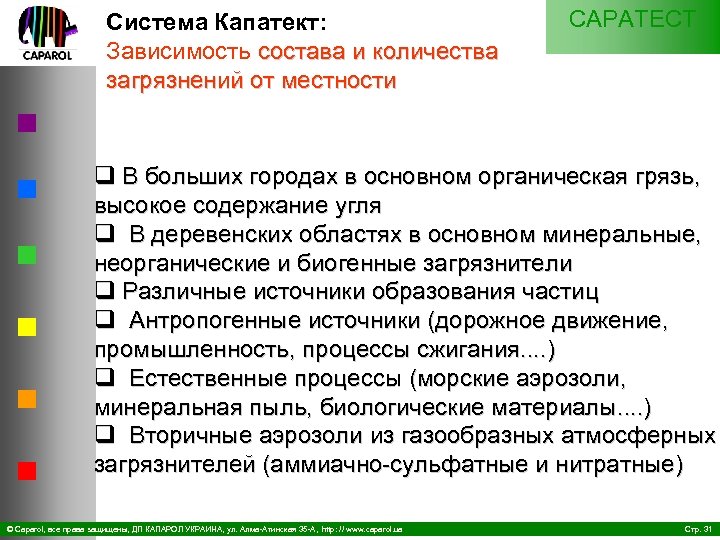

Система Капатект: Зависимость состава и количества загрязнений от местности CAPATECT q В больших городах Система Капатект: Зависимость состава и количества загрязнений от местности CAPATECT q В больших городах в основном органическая грязь, высокое содержание угля q В деревенских областях в основном минеральные, неорганические и биогенные загрязнители q Различные источники образования частиц q Антропогенные источники (дорожное движение, промышленность, процессы сжигания. . ) q Естественные процессы (морские аэрозоли, минеральная пыль, биологические материалы. . ) q Вторичные аэрозоли из газообразных атмосферных загрязнителей (аммиачно сульфатные и нитратные) © Caparol, все права защищены, ДП КАПАРОЛ УКРАИНА, ул. Алма Атинская 35 А, http: // www. caparol. ua Стр. 31

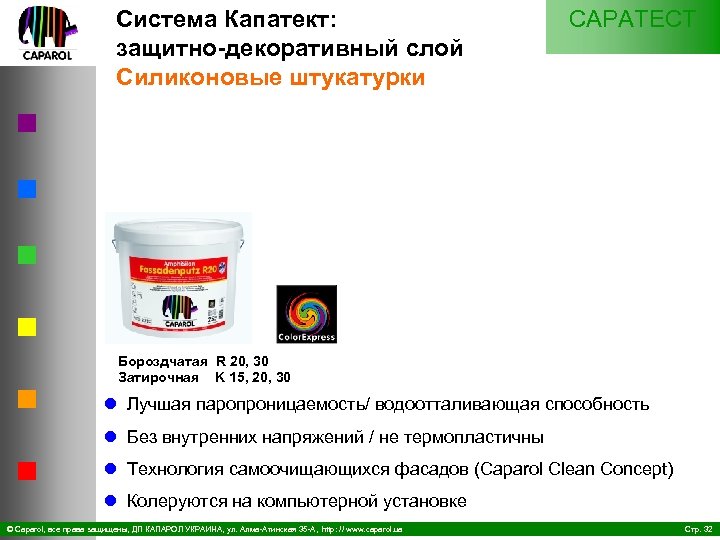

Система Капатект: защитно декоративный слой Силиконовые штукатурки CAPATECT Бороздчатая R 20, 30 Затирочная K Система Капатект: защитно декоративный слой Силиконовые штукатурки CAPATECT Бороздчатая R 20, 30 Затирочная K 15, 20, 30 l Лучшая паропроницаемость/ водоотталивающая способность l Без внутренних напряжений / не термопластичны l Технология самоочищающихся фасадов (Caparol Clean Concept) l Колеруются на компьютерной установке © Caparol, все права защищены, ДП КАПАРОЛ УКРАИНА, ул. Алма Атинская 35 А, http: // www. caparol. ua Стр. 32

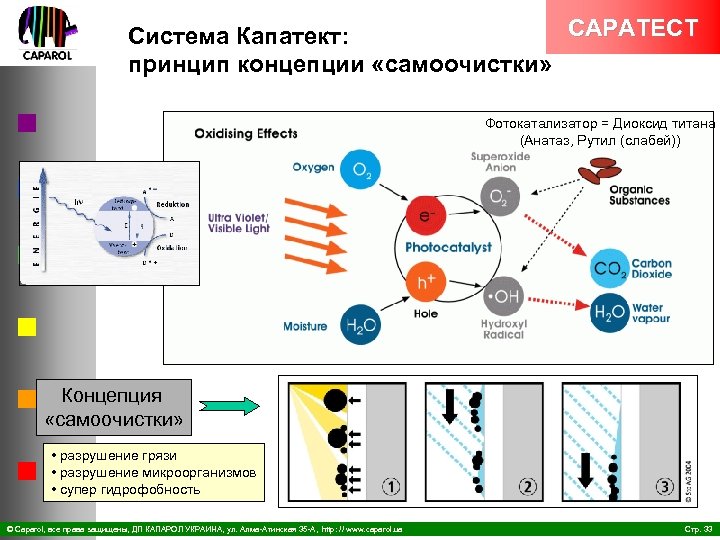

CAPATECT Система Капатект: принцип концепции «самоочистки» Фотокатализатор = Диоксид титана (Анатаз, Рутил (слабей)) Концепция CAPATECT Система Капатект: принцип концепции «самоочистки» Фотокатализатор = Диоксид титана (Анатаз, Рутил (слабей)) Концепция «самоочистки» • разрушение грязи • разрушение микроорганизмов • супер гидрофобность © Caparol, все права защищены, ДП КАПАРОЛ УКРАИНА, ул. Алма Атинская 35 А, http: // www. caparol. ua Стр. 33

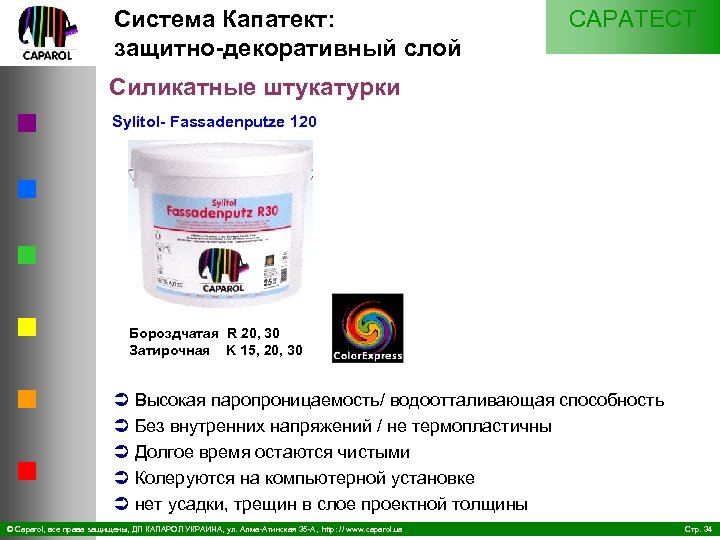

Система Капатект: защитно декоративный слой CAPATECT Силикатные штукатурки Sylitol Fassadenputze 120 Бороздчатая R 20, Система Капатект: защитно декоративный слой CAPATECT Силикатные штукатурки Sylitol Fassadenputze 120 Бороздчатая R 20, 30 Затирочная K 15, 20, 30 Ü Высокая паропроницаемость/ водоотталивающая способность Ü Без внутренних напряжений / не термопластичны Ü Долгое время остаются чистыми Ü Колеруются на компьютерной установке Ü нет усадки, трещин в слое проектной толщины © Caparol, все права защищены, ДП КАПАРОЛ УКРАИНА, ул. Алма Атинская 35 А, http: // www. caparol. ua Стр. 34

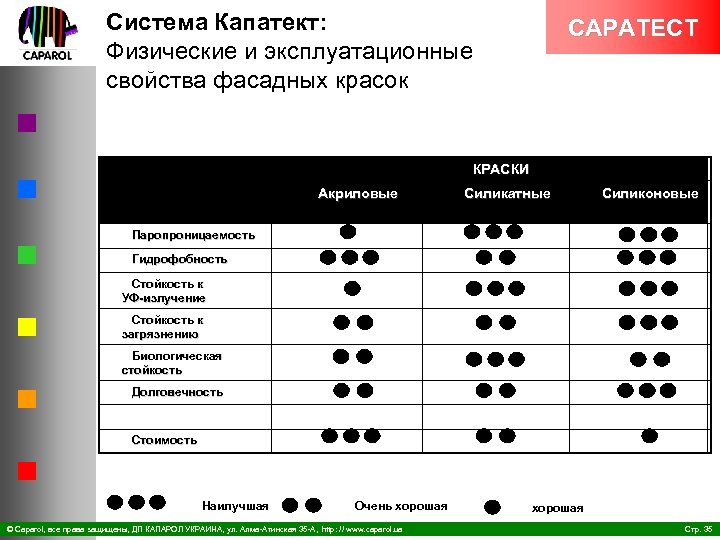

Система Капатект: Физические и эксплуатационные свойства фасадных красок CAPATECT КРАСКИ Акриловые Силикатные Силиконовые Паропроницаемость Система Капатект: Физические и эксплуатационные свойства фасадных красок CAPATECT КРАСКИ Акриловые Силикатные Силиконовые Паропроницаемость Гидрофобность Стойкость к УФ излучение Стойкость к загрязнению Биологическая стойкость Долговечность Стоимость Наилучшая Очень хорошая © Caparol, все права защищены, ДП КАПАРОЛ УКРАИНА, ул. Алма Атинская 35 А, http: // www. caparol. ua хорошая Стр. 35

Система Капатект: краски Дисперсионно силикатные краски: Capatect SI Fassadenfinish 130 Sylitol Fassadenfinish Ü водоотталкивающая, Система Капатект: краски Дисперсионно силикатные краски: Capatect SI Fassadenfinish 130 Sylitol Fassadenfinish Ü водоотталкивающая, погодоустойчивая Ü высокий показатель паропропускания Ü практически не создает напряжения Ü щелочеустойчивая Ü обладает очень хорошей укрывистостью Ü обладает нейтральным запахом разрез Ü экологически чистая Ü сравнительно мало проблем с образованием пятен в неблагоприятных условиях CAPATECT поверхность Пористость сохраняется Нет пленкообразования разрез DIN EN 1062 Ü водопроницаемость класса III, „низкая“, w= 0, 08 [кг/(м 2 h 0, 5)] Ü парапроницаемость класса II, „высокая“, sd= 0, 05 м © Caparol, все права защищены, ДП КАПАРОЛ УКРАИНА, ул. Алма Атинская 35 А, http: // www. caparol. ua Стр. 36

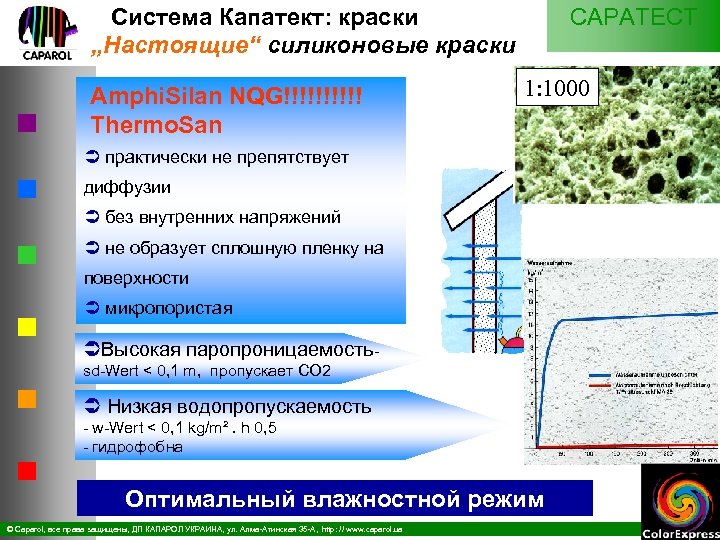

CAPATECT Система Капатект: краски „Настоящие“ силиконовые краски Amphi. Silan NQG!!!!! Thermo. San 1: 1000 CAPATECT Система Капатект: краски „Настоящие“ силиконовые краски Amphi. Silan NQG!!!!! Thermo. San 1: 1000 Ü практически не препятствует диффузии Ü без внутренних напряжений Ü не образует сплошную пленку на поверхности Ü микропористая ÜВысокая паропроницаемость sd Wert < 0, 1 m, пропускает СО 2 Ü Низкая водопропускаемость w Wert < 0, 1 kg/m². h 0, 5 гидрофобна Оптимальный влажностной режим © Caparol, все права защищены, ДП КАПАРОЛ УКРАИНА, ул. Алма Атинская 35 А, http: // www. caparol. ua Стр. 37

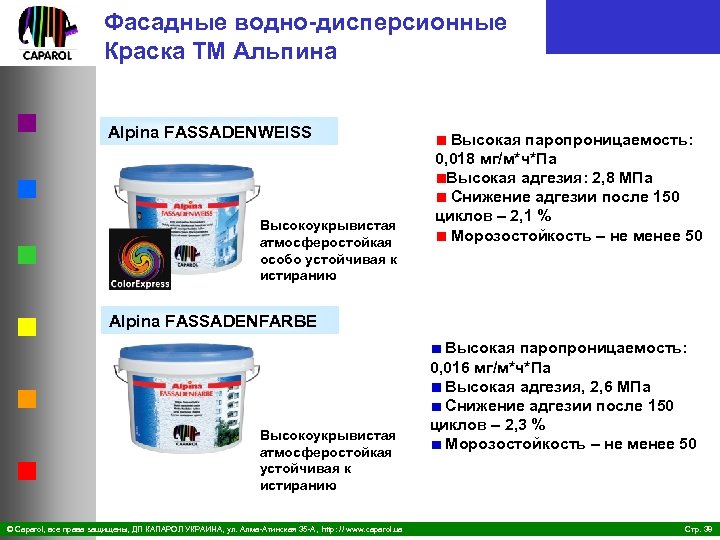

Фасадные водно дисперсионные Краска ТМ Альпина Alpina FASSADENWEISS Высокоукрывистая атмосферостойкая особо устойчивая к истиранию Фасадные водно дисперсионные Краска ТМ Альпина Alpina FASSADENWEISS Высокоукрывистая атмосферостойкая особо устойчивая к истиранию CAPATECT Высокая паропроницаемость: 0, 018 мг/м*ч*Па Высокая адгезия: 2, 8 МПа Снижение адгезии после 150 циклов – 2, 1 % Морозостойкость – не менее 50 Alpina FASSADENFARBE Высокоукрывистая атмосферостойкая устойчивая к истиранию © Caparol, все права защищены, ДП КАПАРОЛ УКРАИНА, ул. Алма Атинская 35 А, http: // www. caparol. ua Высокая паропроницаемость: 0, 016 мг/м*ч*Па Высокая адгезия, 2, 6 МПа Снижение адгезии после 150 циклов – 2, 3 % Морозостойкость – не менее 50 Стр. 38

CAPATECT Стандарты испытаний для ВД декоративных красок Условные обозначения для фасадных красок & покрытий CAPATECT Стандарты испытаний для ВД декоративных красок Условные обозначения для фасадных красок & покрытий EN 1062 1 G 1 E 2 S 2 V 2 W 2 A 0 C 0 Глянец Толщина покрытия Размер частиц Паропроницаемость Водопоглащение Способность срывать трещины CO 2 проницаемость А так же, стойкость Пк к истиранию играет важную роль, особенно для материалов с малым размером частиц (S 1) © Caparol, все права защищены, ДП КАПАРОЛ УКРАИНА, ул. Алма Атинская 35 А, http: // www. caparol. ua Стр. 39

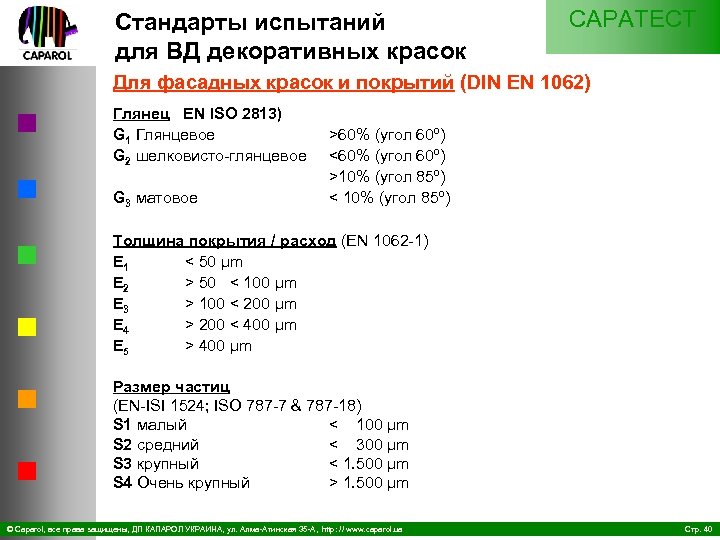

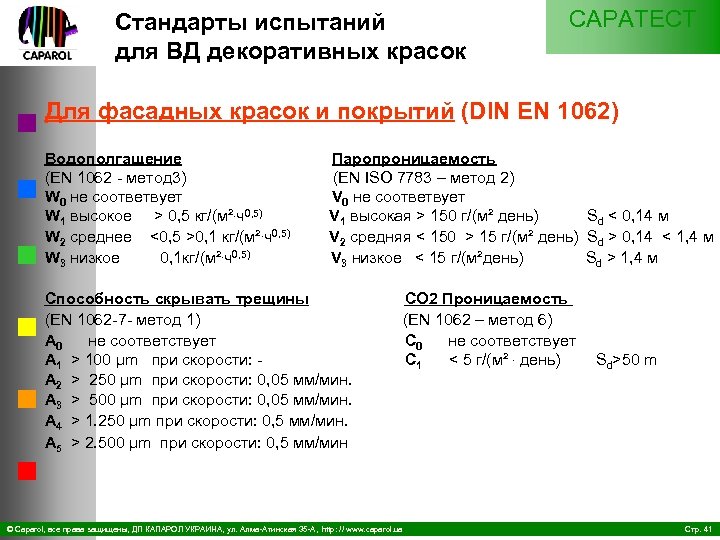

Стандарты испытаний для ВД декоративных красок CAPATECT Для фасадных красок и покрытий (DIN EN Стандарты испытаний для ВД декоративных красок CAPATECT Для фасадных красок и покрытий (DIN EN 1062) Глянец EN ISO 2813) G 1 Глянцевое G 2 шелковисто глянцевое G 3 матовое >60% (угол 60º) <60% (угол 60º) >10% (угол 85º) < 10% (угол 85º) Толщина покрытия / расход (EN 1062 1) E 1 < 50 µm E 2 > 50 < 100 µm E 3 > 100 < 200 µm E 4 > 200 < 400 µm E 5 > 400 µm Размер частиц (EN ISI 1524; ISO 787 7 & 787 18) S 1 малый < 100 µm S 2 средний < 300 µm S 3 крупный < 1. 500 µm S 4 Очень крупный > 1. 500 µm © Caparol, все права защищены, ДП КАПАРОЛ УКРАИНА, ул. Алма Атинская 35 А, http: // www. caparol. ua Стр. 40

Стандарты испытаний для ВД декоративных красок CAPATECT Для фасадных красок и покрытий (DIN EN Стандарты испытаний для ВД декоративных красок CAPATECT Для фасадных красок и покрытий (DIN EN 1062) Водополгащение (EN 1062 метод 3) W 0 не соответвует W 1 высокое > 0, 5 кг/(м². ч0, 5) W 2 среднее <0, 5 >0, 1 кг/(м². ч0, 5) W 3 низкое 0, 1 кг/(м². ч0, 5) Паропроницаемость (EN ISO 7783 – метод 2) V 0 не соответвует V 1 высокая > 150 г/(м² день) Sd < 0, 14 м V 2 средняя < 150 > 15 г/(м² день) Sd > 0, 14 < 1, 4 м V 3 низкое < 15 г/(м²день) Sd > 1, 4 м Способность скрывать трещины (EN 1062 7 метод 1) A 0 не соответствует A 1 > 100 µm при скорости: A 2 > 250 µm при скорости: 0, 05 мм/мин. A 3 > 500 µm при скорости: 0, 05 мм/мин. A 4 > 1. 250 µm при скорости: 0, 5 мм/мин. A 5 > 2. 500 µm при скорости: 0, 5 мм/мин © Caparol, все права защищены, ДП КАПАРОЛ УКРАИНА, ул. Алма Атинская 35 А, http: // www. caparol. ua CO 2 Проницаемость (EN 1062 – метод 6) C 0 не соответствует C 1 < 5 г/(м². день) Sd>50 m Стр. 41

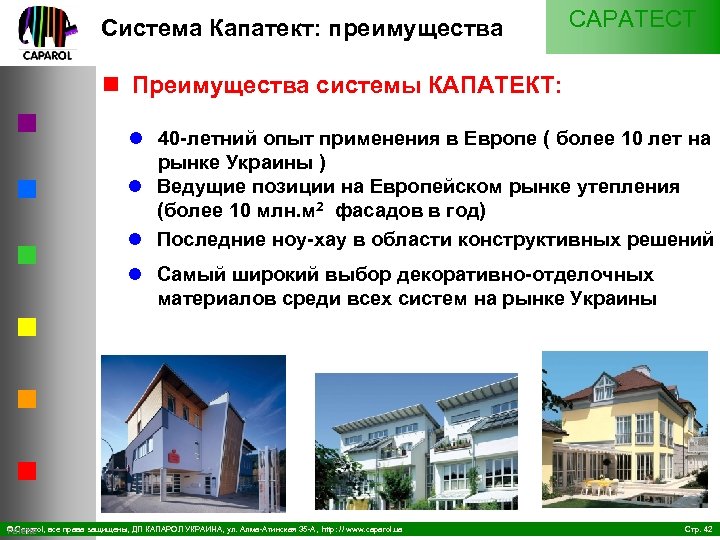

Система Капатект: преимущества CAPATECT n Преимущества системы КАПАТЕКТ: l 40 летний опыт применения в Система Капатект: преимущества CAPATECT n Преимущества системы КАПАТЕКТ: l 40 летний опыт применения в Европе ( более 10 лет на рынке Украины ) l Ведущие позиции на Европейском рынке утепления (более 10 млн. м 2 фасадов в год) l Последние ноу хау в области конструктивных решений l Самый широкий выбор декоративно отделочных материалов среди всех систем на рынке Украины © Caparol, все права защищены, ДП КАПАРОЛ УКРАИНА, ул. Алма Атинская 35 А, http: // www. caparol. ua Palette Стр. 42

Требования к системе теплоизоляции согласно ТУ У В. 2. 6 45. 3 32593100 005: Требования к системе теплоизоляции согласно ТУ У В. 2. 6 45. 3 32593100 005: 2008 , DIN EN 13499 и DIN EN 13500 Наименование показателя, единица измерения Теплопередача стены с закрепленной на ней скрепленной теплоизоляцией Сопротивление удару, Дж, не менее: цоколя стены 1 го этажа стены выше 1 го этажа Морозостойкость защитно декоративного слоя, циклов, не менее Усилие вырывания дюбеля из стены, Н, не менее: бетон, полнотелый кирпич пустотный кирпич и камень, ячеистые бетоны с плотностью более 600 кг/м 3 Прочность сцепления с основанием и защитно декоративным слоем плит утеплителя, МПа (кгс/с м 2), не менее: на органической основе на минеральной основе Величина показателя Не менее значений, установленных ДБН В. 2. 6 31: 2006 10 5 3 при этом не должно быть трещин и отколов на защитно декоративном слое 75 – для цоколей 50 – для стен 500 (винтовые дюбели) 250 (забивные дюбели) 200 (винтовые дюбели) 0, 08 (0, 8) 0, 015 (0, 15) Паропроницаемость системы скрепленной теплоизоляции, мг/м • час • Па, не меньше: с утеплителем на органической основе с утеплителем на минеральной основе 0, 03 0, 04 Коэффициент водопоглощения защитно декоративного слоя, кг/ м 2 • √час, не более: полимерцементные смеси полимерные смеси 0, 5 0, 2 Масса 1 м 2 системы теплоизоляции без выравнивающего слоя, кг, не больше: с органическим утеплителем с минеральным утеплителем 25 40 © Caparol, все права защищены, ДП КАПАРОЛ УКРАИНА, ул. Алма Атинская 35 А, http: // www. caparol. ua Стр. 43
