Основные положения теории базирования
Базирование – это придание заготовке или изделию, установленному в приспособлении, требуемого положения относительно режущего инструмента и неподвижных частей станка в выбранной системе координат. Согласно теоретической механике, требуемое положение достигается наложением геометрических связей.
Различают позиционные (геометрические) связи, ограничивающие перемещения, и кинематические связи, ограничивающие скорости. При этом базирование заготовки осуществляется с использованием поверхностей самой заготовки, называемых базами.
Схемы базирования представляют собой шесть связей, лишающих тело движения в шести направлениях, которые создаются за счет контакта соединяемых тел в шести точках. Для наложения на заготовку шести связей в целях фиксирования её положения и придания ей состояния покоя требуется три базы, совокупность которых называют комплектом баз. При ориентировании заготовки в зоне обработки станка связи представляют в виде опорных точек. Опорная точка – это точка контакта базы заготовки и опоры станочного приспособления, лишающая заготовку различных степеней свободы. Схема расположения опорных точек на базах заготовки: 1 -6 – опорные точки; I –III - плоскости

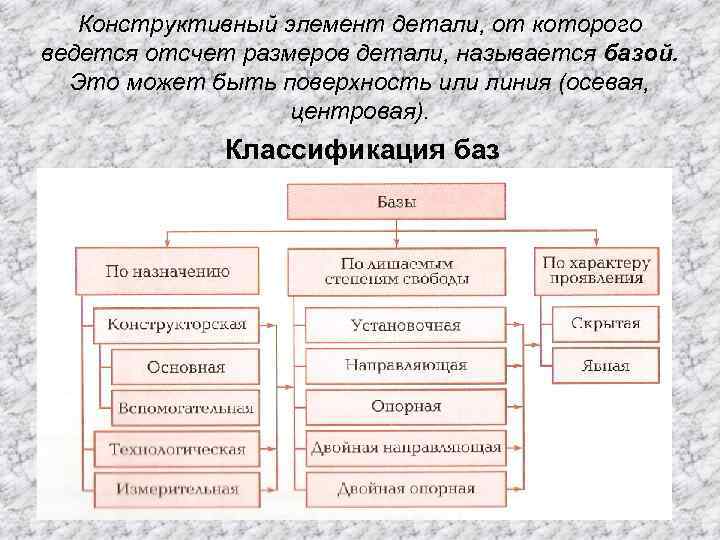

Конструктивный элемент детали, от которого ведется отсчет размеров детали, называется базой. Это может быть поверхность или линия (осевая, центровая). Классификация баз
Конструкторской называют базу, используемую для определения положения детали или сборочной единицы в изделии. Основной называют конструкторскую базу, принадлежащую данной детали или сборочной единице и используемую для определения её положения в изделии. Вспомогательной – принадлежащую данной детали или сборочной единице и используемую для определения положения присоединяемого к ней изделия детали или сборочной единицы).
Технологической называют базу, используемую для определения положения заготовки либо изделия в процессе изготовления или ремонта.

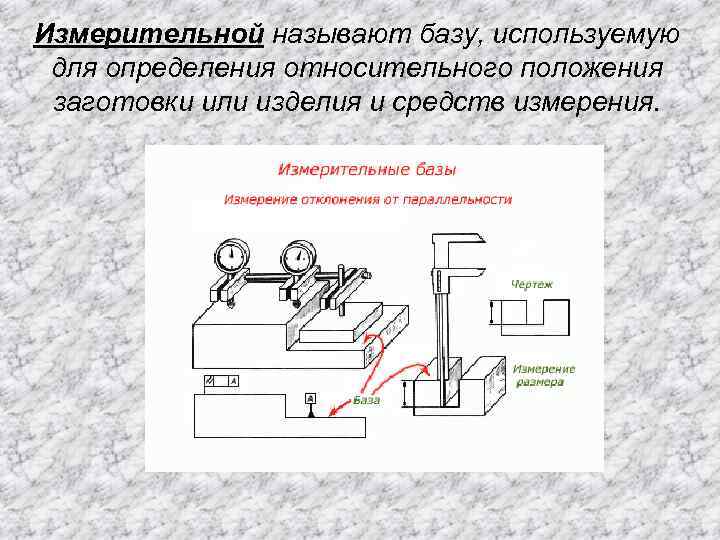

Измерительной называют базу, используемую для определения относительного положения заготовки или изделия и средств измерения.
Установочной называют базу используемую для наложения на заготовку связей, лишающих их трех степеней свободы – перемещения вдоль одной координатной оси и поворотов вокруг двух других осей. Если нижнюю поверхность призматического тела соединить тремя жесткими двусторонними связями 1, 2 и 3 с тремя точками , плоскости XOY выбранной системы координат, не лежащими на одной прямой, тело приобретет устойчивое положение и лишится трех степеней свободы. Данное тело не сможет перемещаться вдоль оси Z и вращаться вокруг осей X и Y.
Направляющей называют базу, используемую для наложения на заготовку связей, лишающих их двух степеней свободы: перемещение вдоль одной координатной оси и поворота вокруг другой. Если связать боковую поверхность призматического тела двумя жесткими двусторонними связями 4 и 5 с двумя точками плоскости XOZ, тело лишится еще двух степеней свободы. Оно не сможет перемещаться вдоль оси Y и вращаться вокруг оси Z.
Опорной называют базу, используемую для наложения на заготовку связей, лишающих их одной степени свободы: перемещение вдоль одной координатной оси или поворота вокруг оси. Чтобы добиться полного базирования данного тела необходимо лишить его шестой степени свободы. Для этого соединяем вторую боковую поверхность одной жесткой двусторонней связью 6 с точкой плоскости YOZ, тем самым лишая тело возможности перемещения вдоль оси Х.
Двойная направляющая база, используемая для наложения на заготовку связей, лишающая их четырех степеней свободы, т. е. перемещение вдоль двух координатных осей и поворота вокруг этих осей. Используется для базирования длинных цилиндрических тел. Цилиндрическая поверхность соединяется двумя связями 1, 2 с плоскостью XOZ и двумя связями 3, 4 с плоскостью XOY, тем самым лишая тело четырех степеней свободы – возможности перемещения вдоль осей Y и Z, а также поворотов вокруг этих осей.
Двойная опорная база, используется для наложения на заготовку связей лишающих его двух степеней свободы, т. е. перемещение вдоль двух координатных осей. Соединение торца двусторонней связью 5 с плоскостью YOZ, лишит тело возможности перемещения вдоль оси Х. Чтобы лишить цилиндрическое тело последней, шестой степени свободы, должна быть предусмотрена еще одна двухсторонняя связь. Шестую опорную точку нужно располагать на поверхности, например шпоночной канавки.

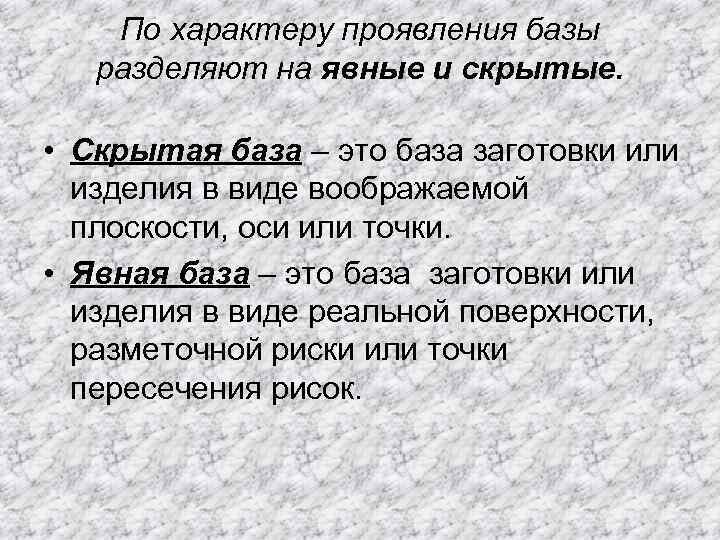

По характеру проявления базы разделяют на явные и скрытые. • Скрытая база – это база заготовки или изделия в виде воображаемой плоскости, оси или точки. • Явная база – это база заготовки или изделия в виде реальной поверхности, разметочной риски или точки пересечения рисок.
