Основные определения Гришин МСП Информация - сведения (сообщения, данные) независимо от формы их представления Сообщение - слово, блок или группа блоков данных, предназначенные для передачи и воспринимаемые их потребителем однозначно и как единое целое Данные - информация, представленная в виде, пригодном для обработки автоматическими средствами при возможном участии человека Сигнал - изменяющаяся физическая величина, отображающая сообщение Сеть связи - технологическая система, включающая в себя средства и линии связи и предназначенная для электросвязи Электросвязь - любые излучение, передача или прием знаков, сигналов, голосовой информации, письменного текста, изображений, звуков или сообщений любого рода по радиосистеме, проводной, оптической и другим электромагнитным системам Средства связи - технические и программные средства, используемые для формирования, приема, обработки, хранения, передачи, доставки сообщений электросвязи или почтовых отправлений, а также иные технические и программные средства, используемые при оказании услуг связи или обеспечении функционирования сетей связи Линии связи - линии передачи, физические цепи и линейно-кабельные сооружения связи

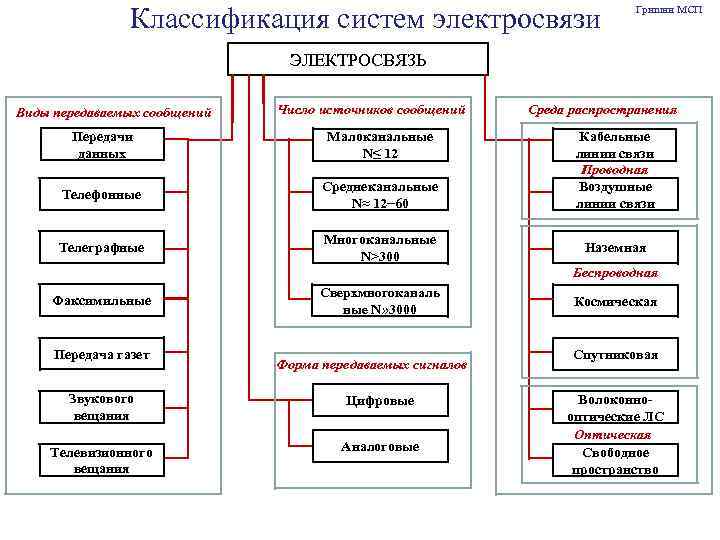

Классификация систем электросвязи Гришин МСП ЭЛЕКТРОСВЯЗЬ Виды передаваемых сообщений Число источников сообщений Передачи данных Малоканальные N≤ 12 Телефонные Среднеканальные N≈ 12− 60 Телеграфные Многоканальные N>300 Среда распространения Кабельные линии связи Проводная Воздушные линии связи Наземная Беспроводная Факсимильные Передача газет Сверхмногоканаль ные N» 3000 Форма передаваемых сигналов Звукового вещания Цифровые Телевизионного вещания Аналоговые Космическая Спутниковая Волоконнооптические ЛС Оптическая Свободное пространство
Структурная схема многоканальной системы передачи • • • Гришин МСП ИС- источник сигнала М- модулятор Д- демодулятор ПС- приемник сигнала ГОпд , ГОпр- генераторное оборудование передачи / приема

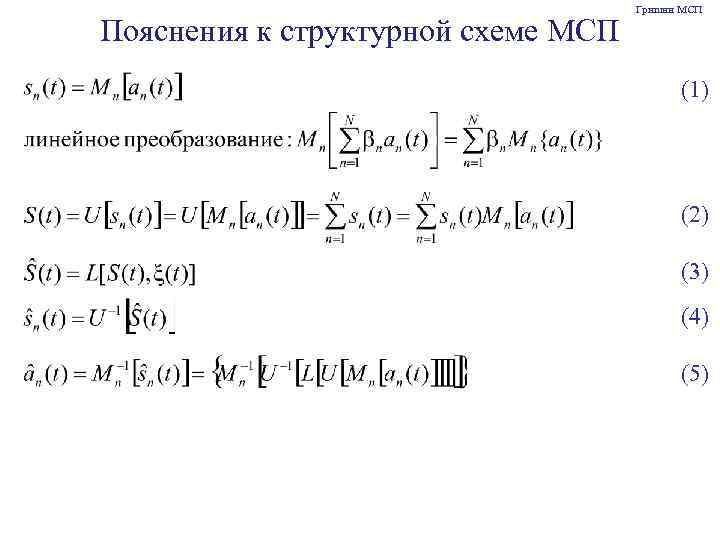

Пояснения к структурной схеме МСП Гришин МСП (1) (2) (3) (4) (5)

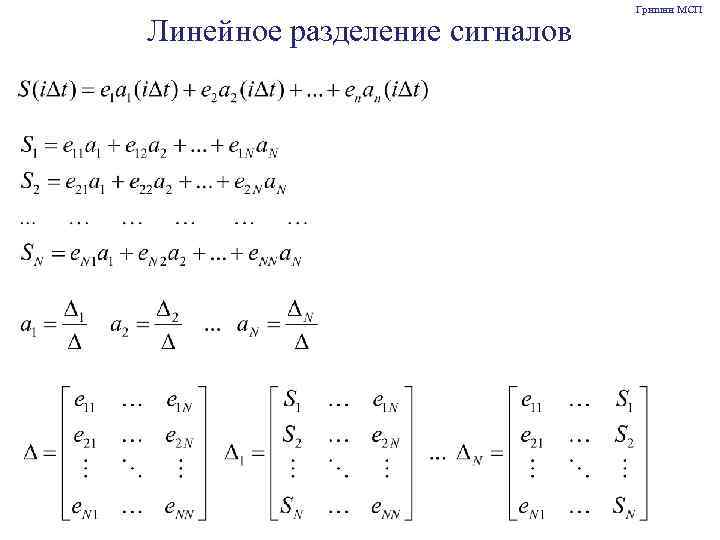

Линейное разделение сигналов Гришин МСП

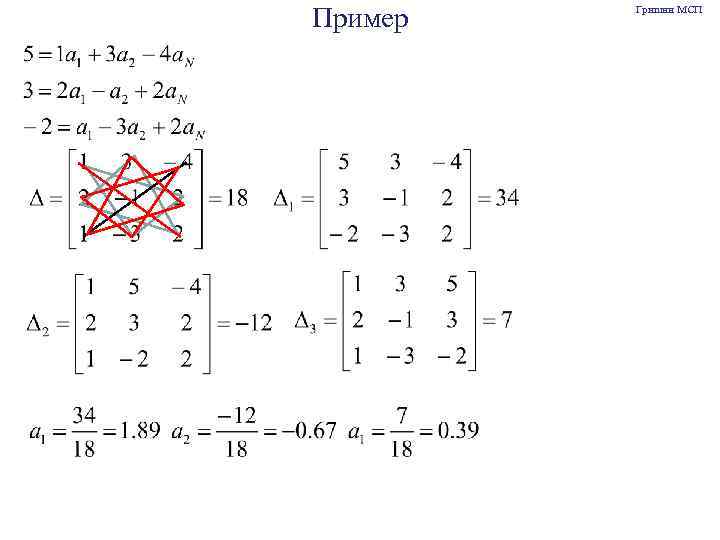

Пример Гришин МСП

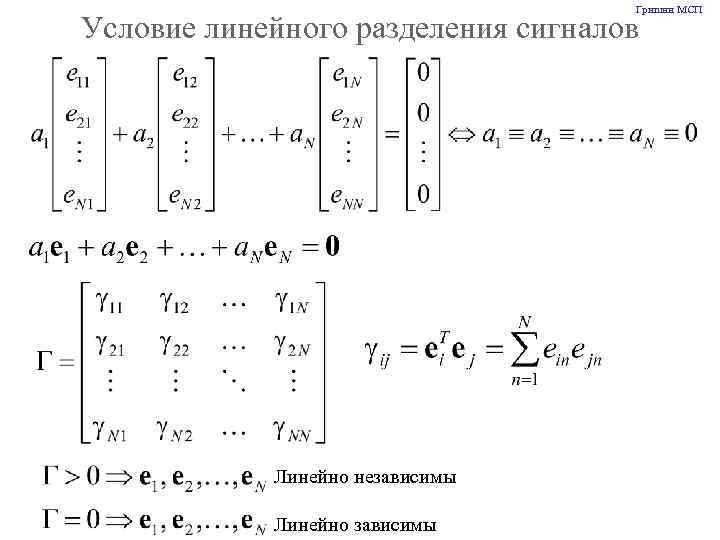

Гришин МСП Условие линейного разделения сигналов Линейно независимы Линейно зависимы

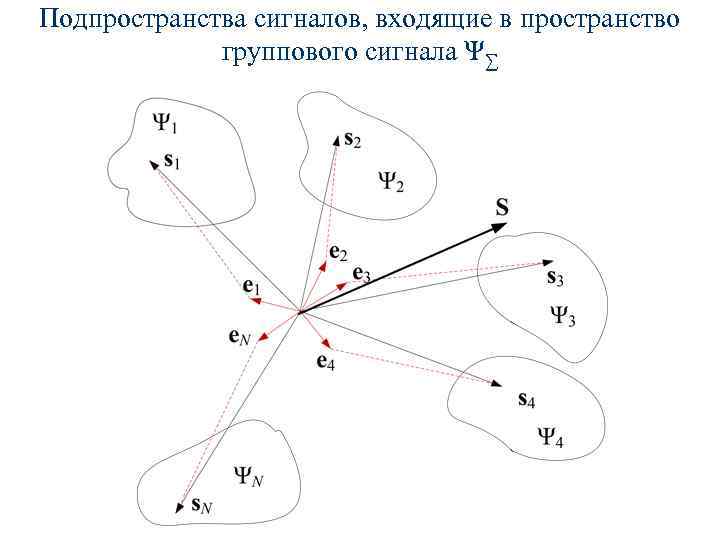

Подпространства сигналов, входящие в пространство группового сигнала Ψ∑

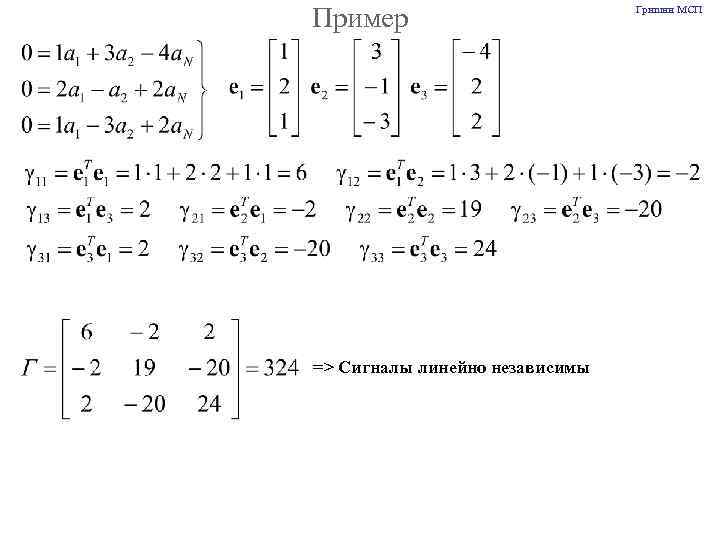

Пример => Сигналы линейно независимы Гришин МСП

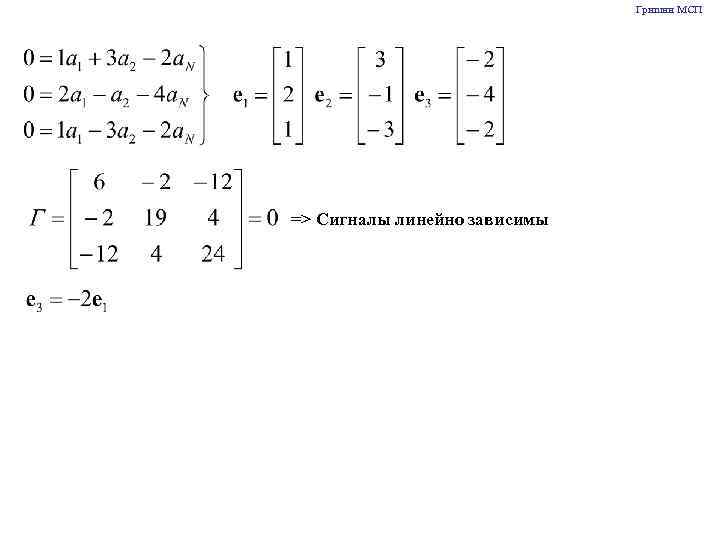

Гришин МСП => Сигналы линейно зависимы

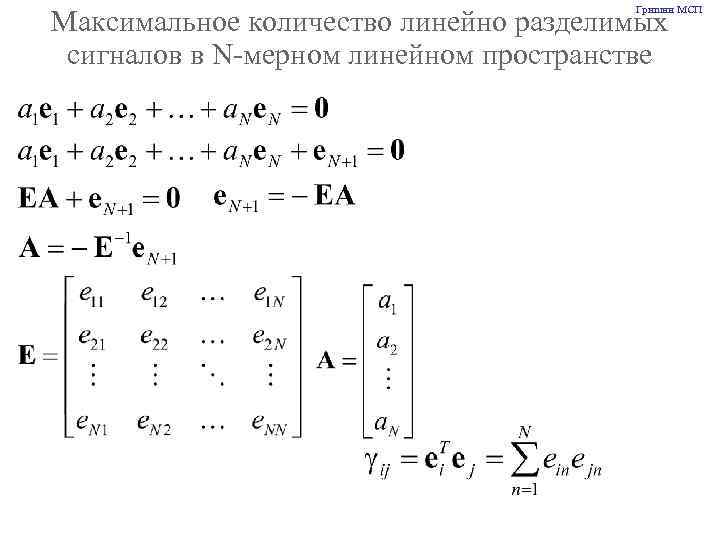

Гришин МСП Максимальное количество линейно разделимых сигналов в N-мерном линейном пространстве
Формирование группового сигнала Гришин МСП

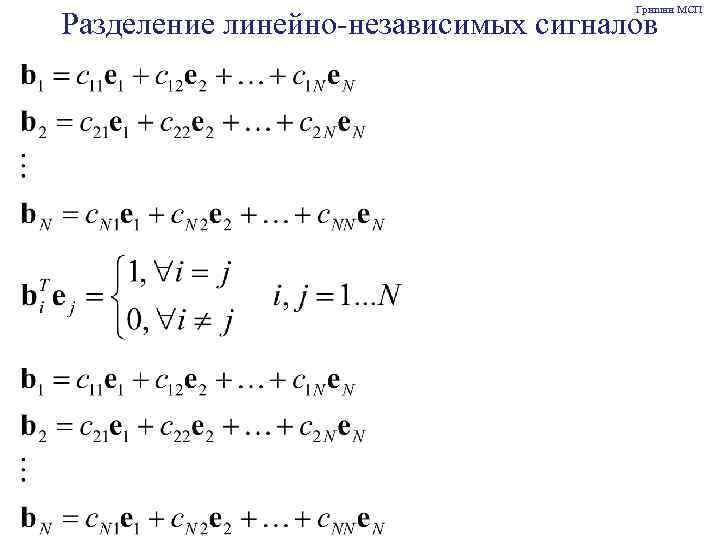

Гришин МСП Разделение линейно-независимых сигналов

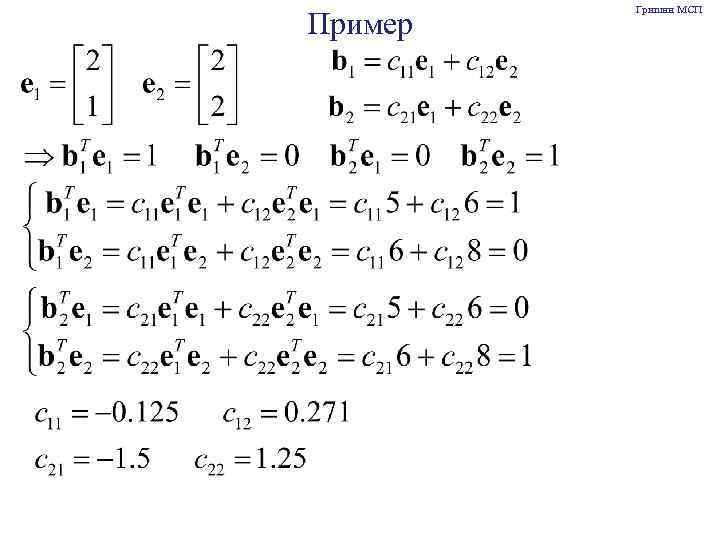

Пример Гришин МСП

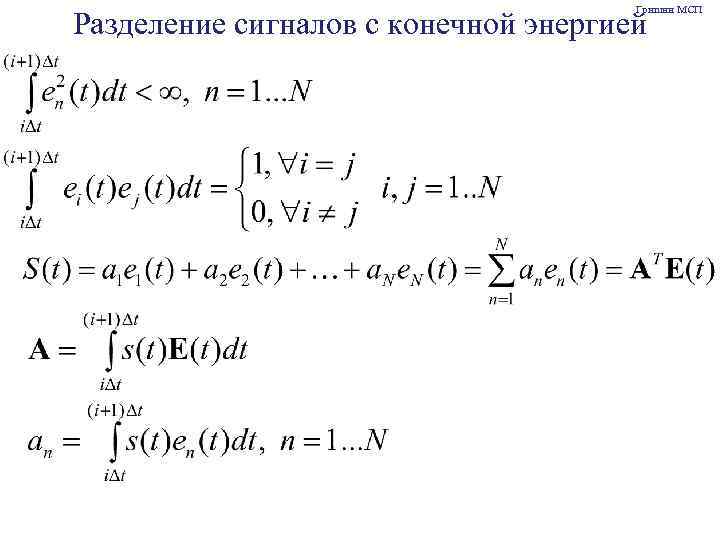

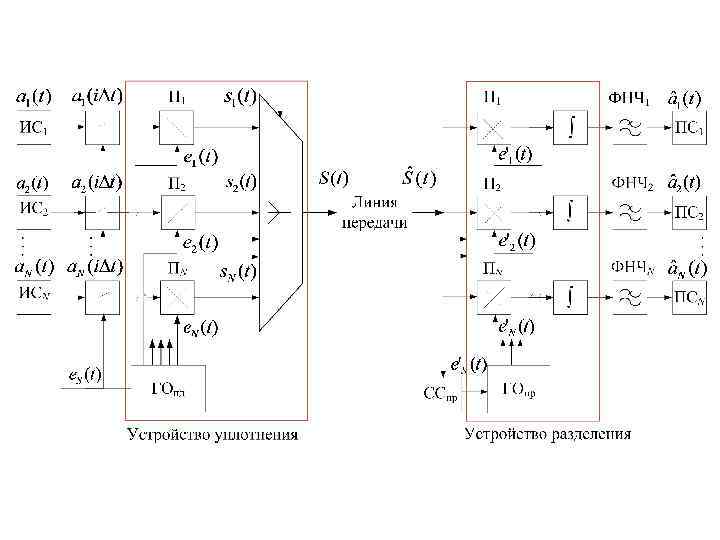

Гришин МСП Разделение сигналов с конечной энергией

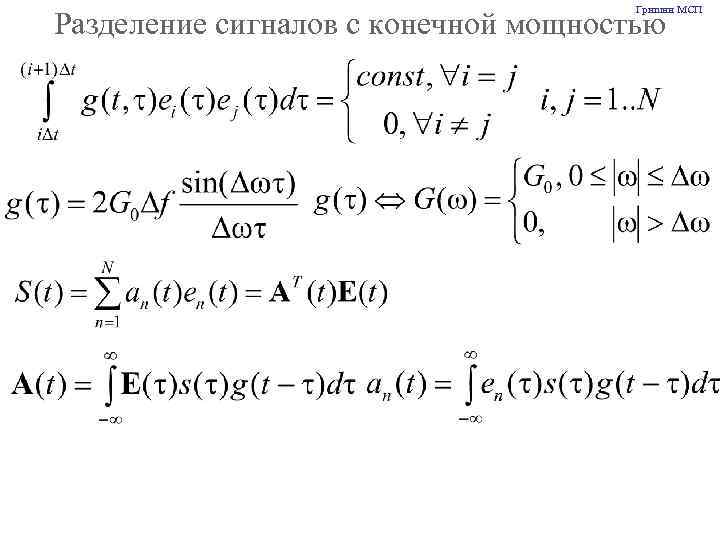

Гришин МСП Разделение сигналов с конечной мощностью
Аналоговые системы передачи с частотным разделением каналов Гришин МСП
Структурная схема МСП с ЧРК Гришин МСП

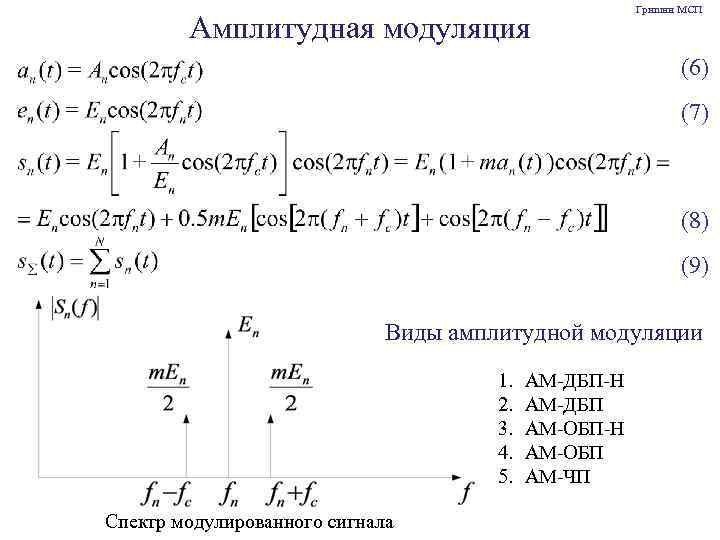

Амплитудная модуляция Гришин МСП (6) (7) (8) (9) Виды амплитудной модуляции 1. 2. 3. 4. 5. Спектр модулированного сигнала АМ-ДБП-Н АМ-ДБП АМ-ОБП-Н АМ-ОБП АМ-ЧП

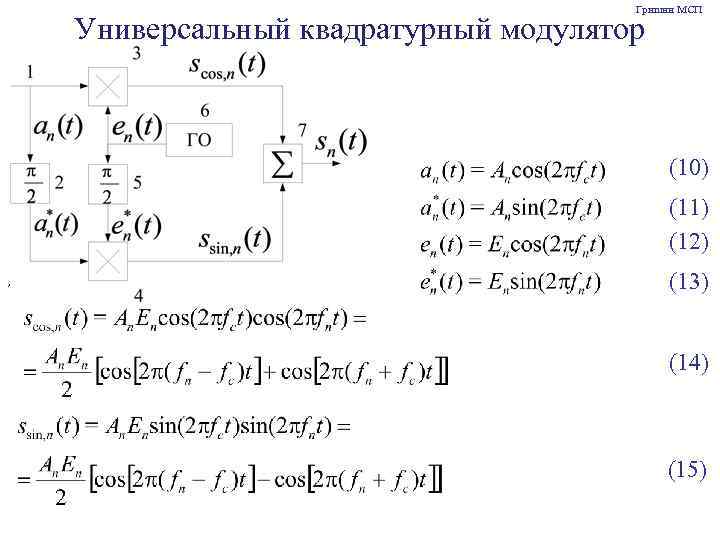

Гришин МСП Универсальный квадратурный модулятор (10) (11) (12) , (13) (14) (15)

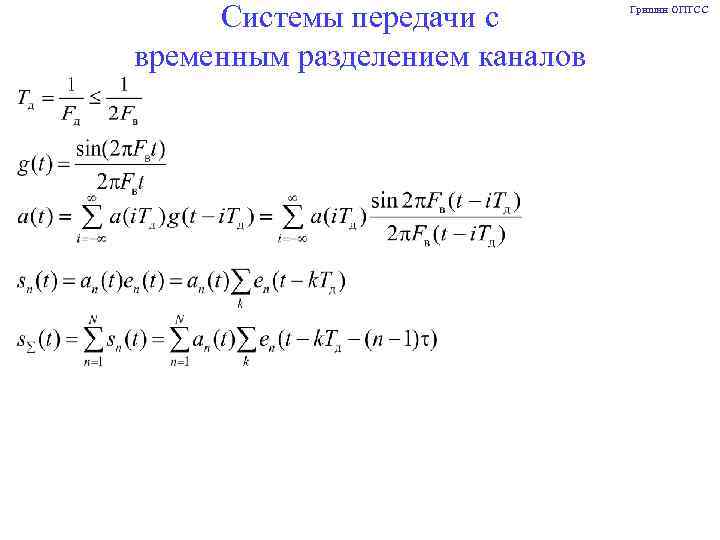

Системы передачи с временным разделением каналов Гришин ОПТСС
Структурная схема МСП с ВРК Гришин ОПТСС

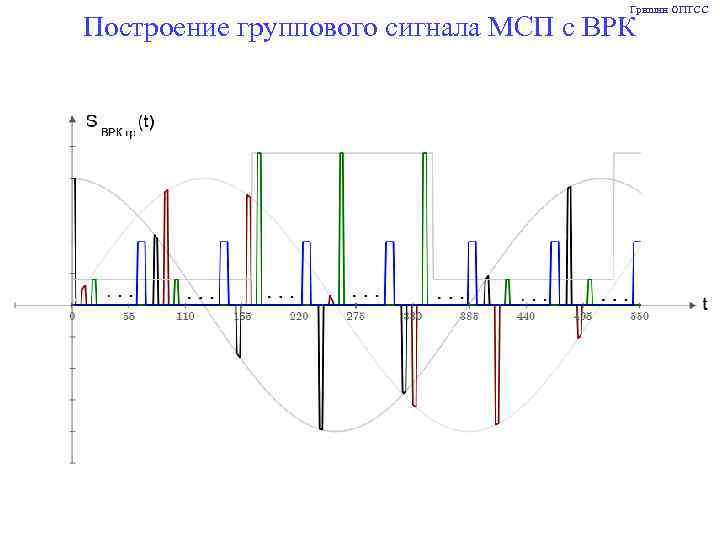

Гришин ОПТСС Построение группового сигнала МСП с ВРК

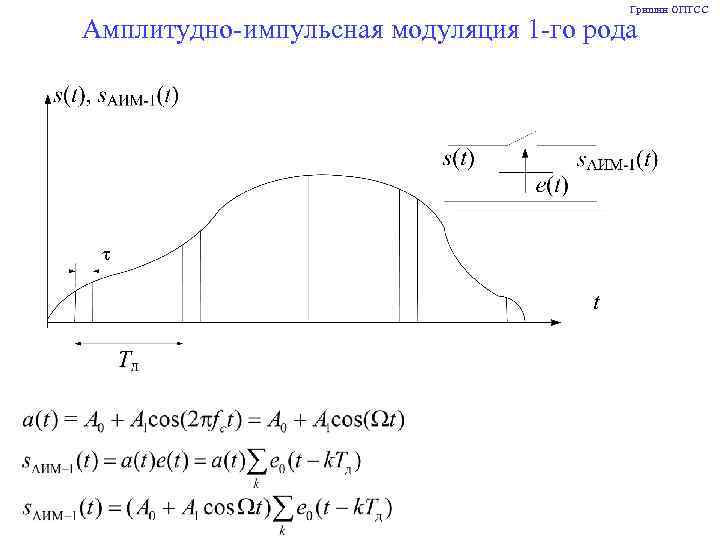

Гришин ОПТСС Амплитудно-импульсная модуляция 1 -го рода

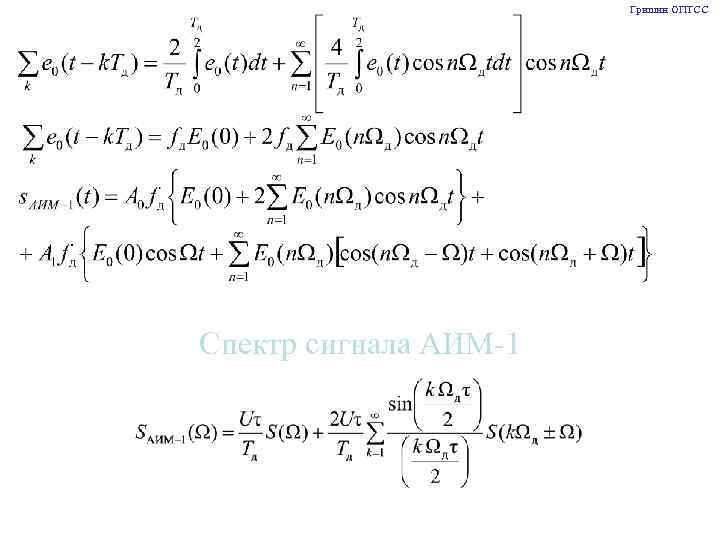

Гришин ОПТСС Спектр сигнала АИМ-1

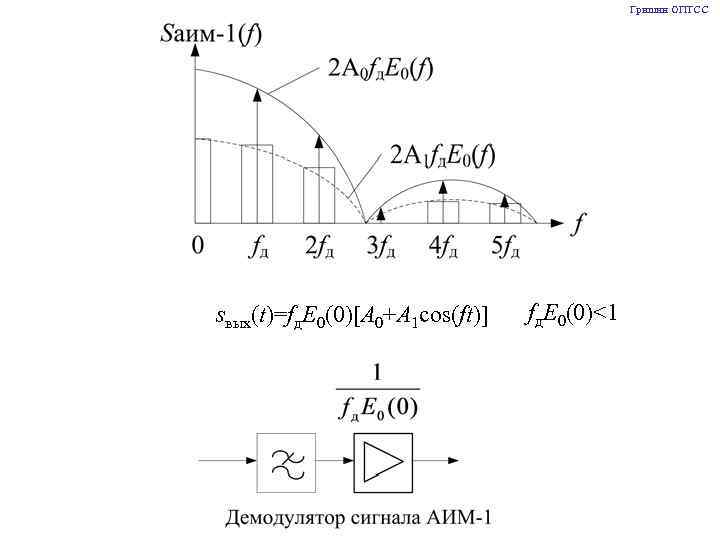

![Гришин ОПТСС sвых(t)=fд. E 0(0)[A 0+A 1 cos(ft)] fд. E 0(0)<1](https://present5.com/presentation/1/-42909465_170241984.pdf-img/-42909465_170241984.pdf-27.jpg "Гришин ОПТСС sвых(t)=fд. E 0(0)[A 0+A 1 cos(ft)] fд. E 0(0)<1")
Гришин ОПТСС sвых(t)=fд. E 0(0)[A 0+A 1 cos(ft)] fд. E 0(0)<1

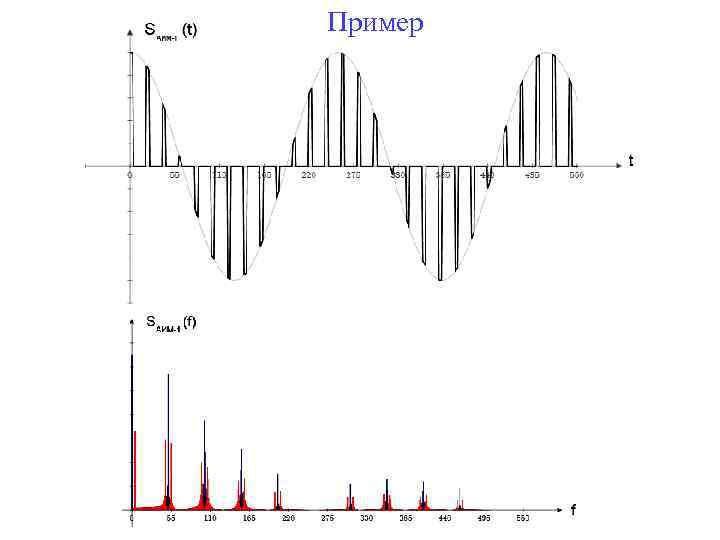

Пример

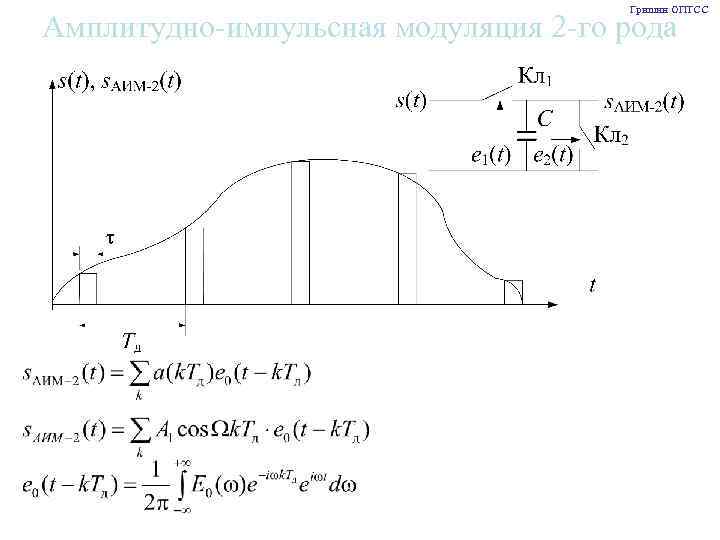

Гришин ОПТСС Амплитудно-импульсная модуляция 2 -го рода

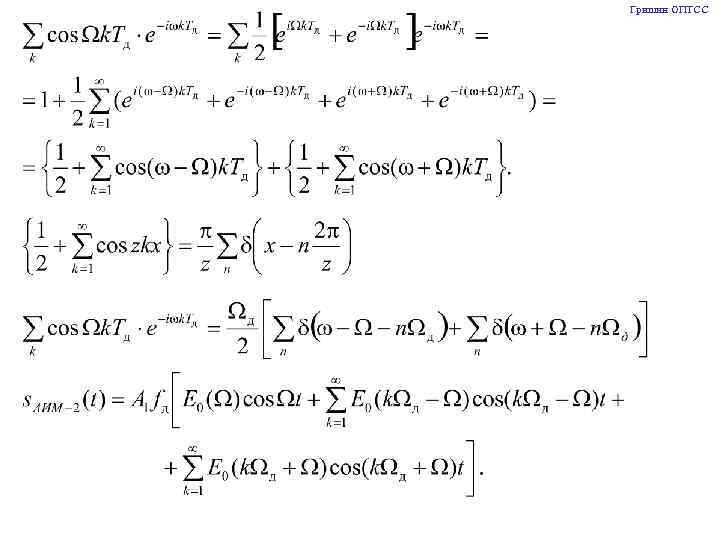

Гришин ОПТСС
Гришин ОПТСС
Спектр сигнала АИМ-2 Демодулятор сигнала АИМ-2 Ф К Гришин ОПТСС

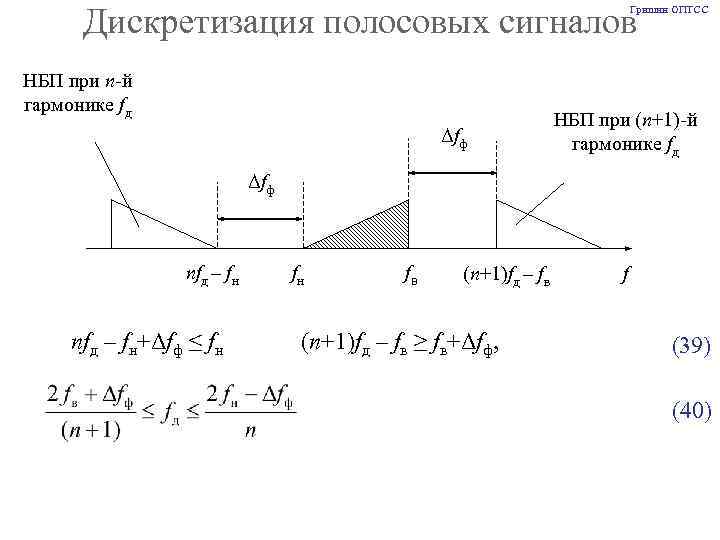

Дискретизация полосовых сигналов Гришин ОПТСС НБП при n-й гармонике fд Δfф НБП при (n+1)-й гармонике fд Δfф nfд – fн fн fв (n+1)fд – fв nfд – fн+Δfф ≤ fн (n+1)fд – fв ≥ fв+Δfф, f (39) (40)

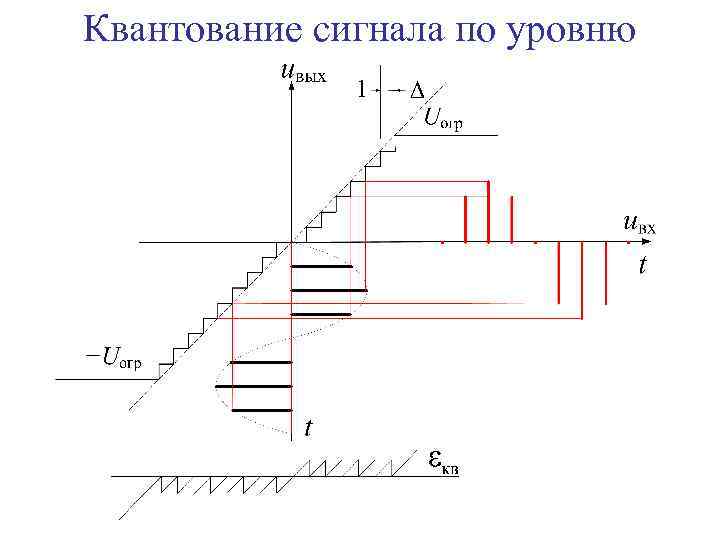

Квантование сигнала по уровню

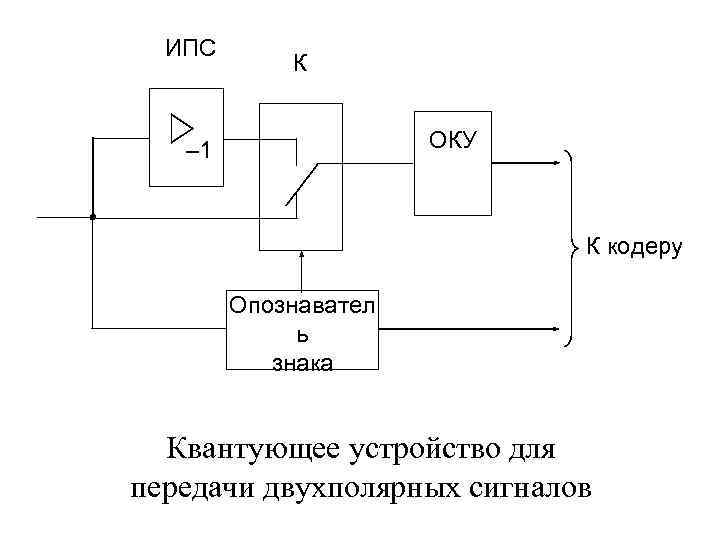

ИПС К ОКУ – 1 К кодеру Опознавател ь знака Квантующее устройство для передачи двухполярных сигналов
Мощность шумов квантования (41) (42) (43) (44)

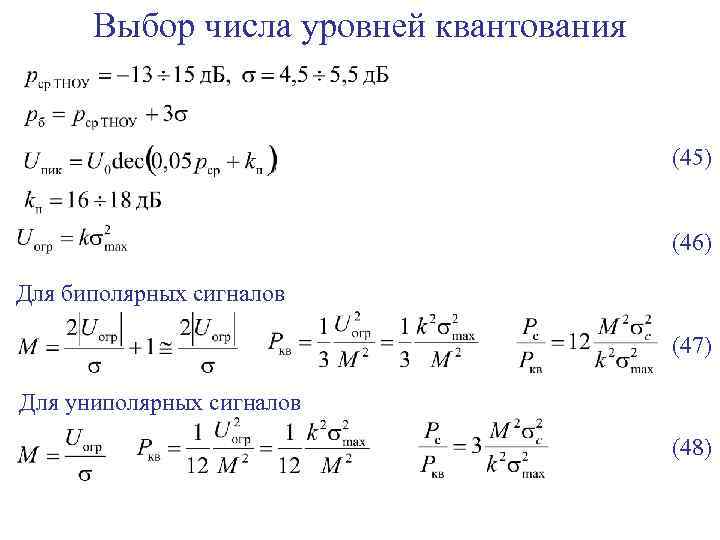

Выбор числа уровней квантования (45) (46) Для биполярных сигналов (47) Для униполярных сигналов (48)

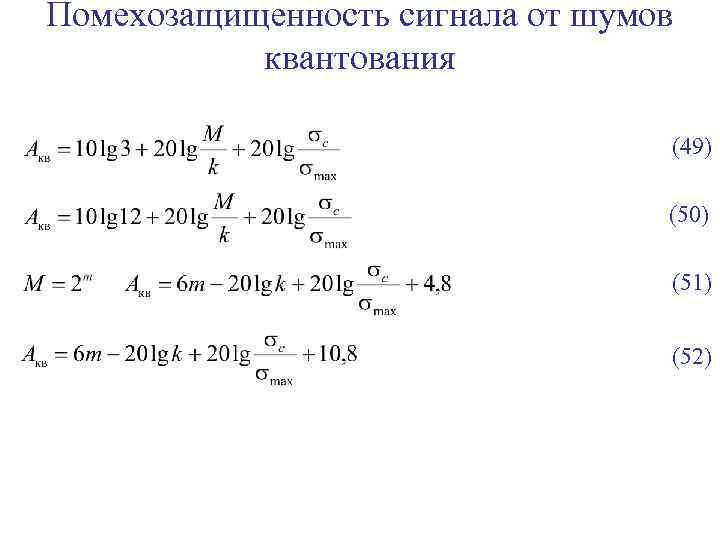

Помехозащищенность сигнала от шумов квантования (49) (50) (51) (52)

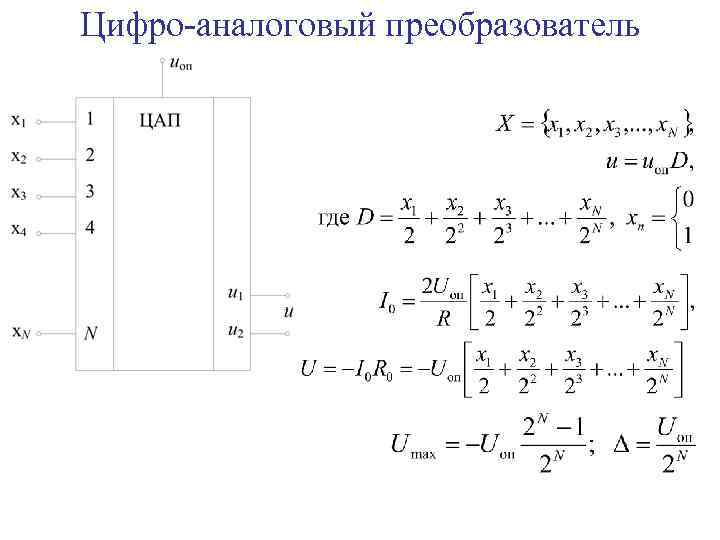

Цифро-аналоговый преобразователь

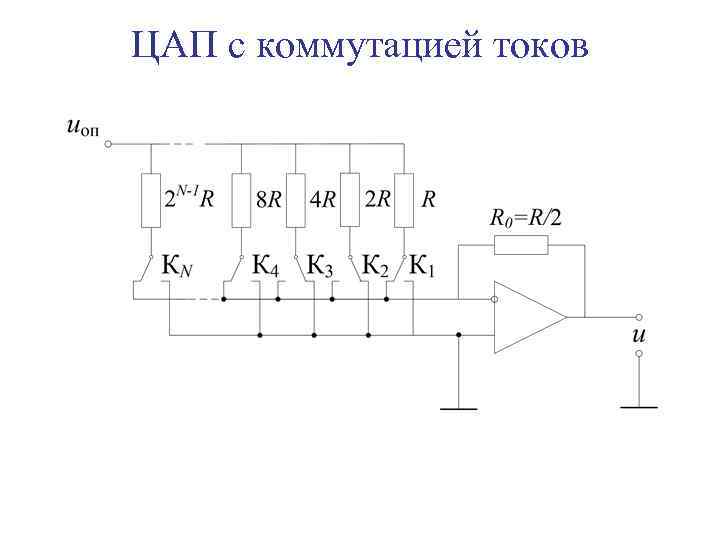

ЦАП с коммутацией токов

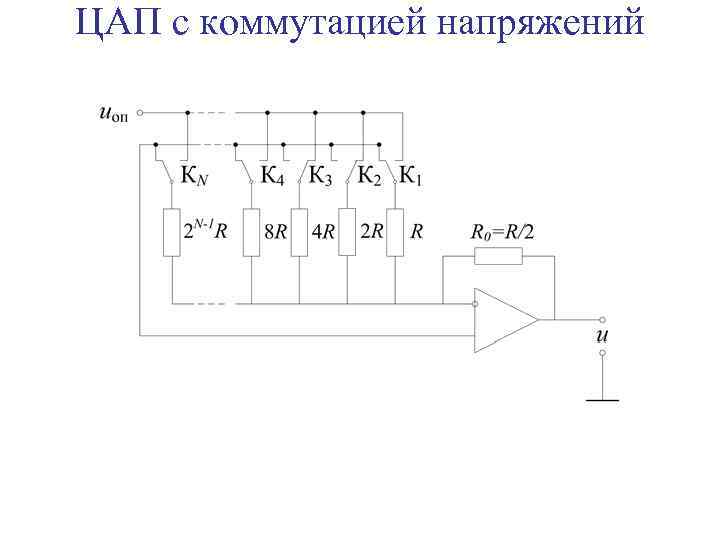

ЦАП с коммутацией напряжений
Резистивная матрица R-2 R
АЦП с единичными приближений

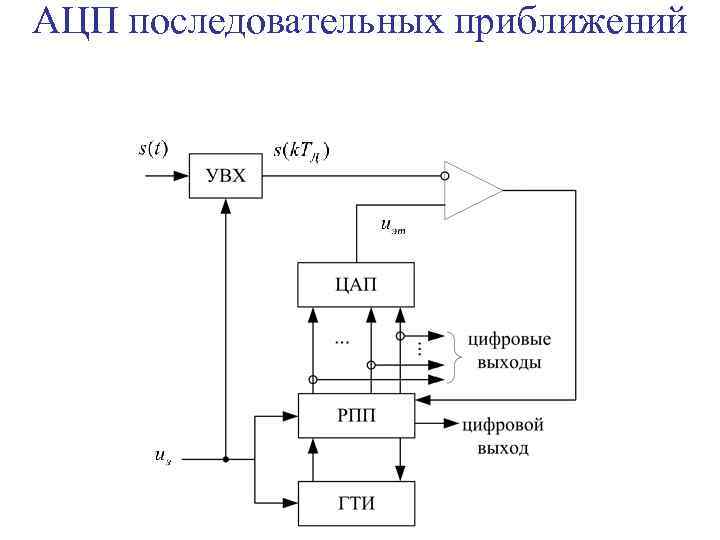

АЦП последовательных приближений

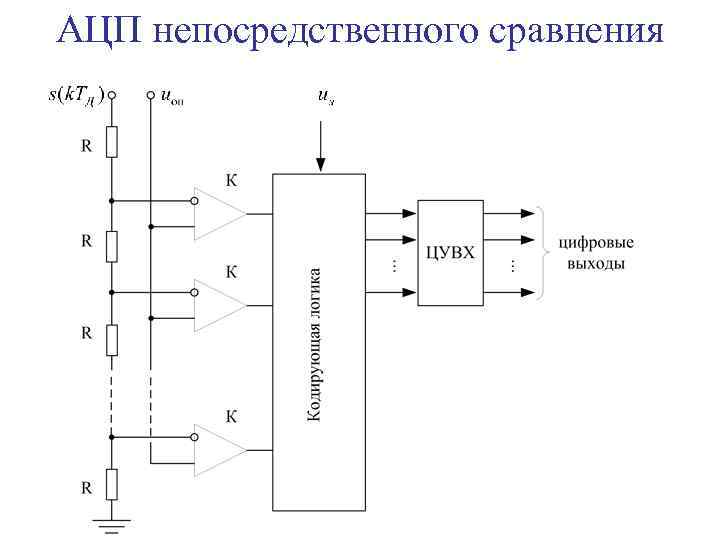

АЦП непосредственного сравнения

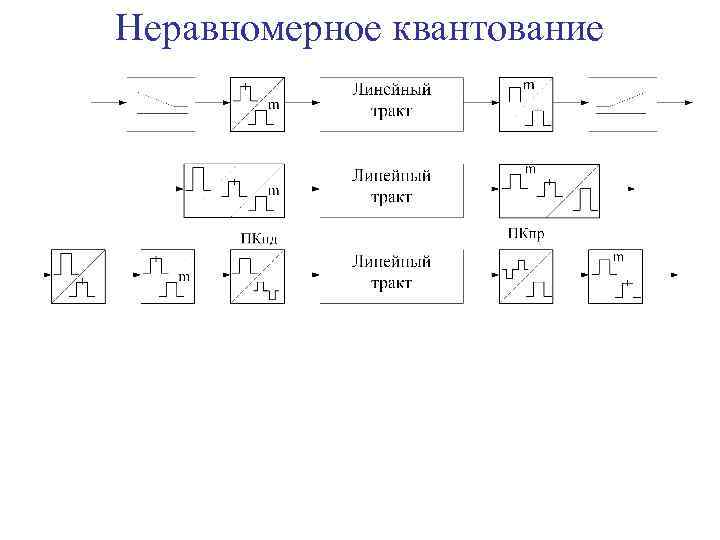

Неравномерное квантование
Амплитудные характеристики компрессора и экспандера

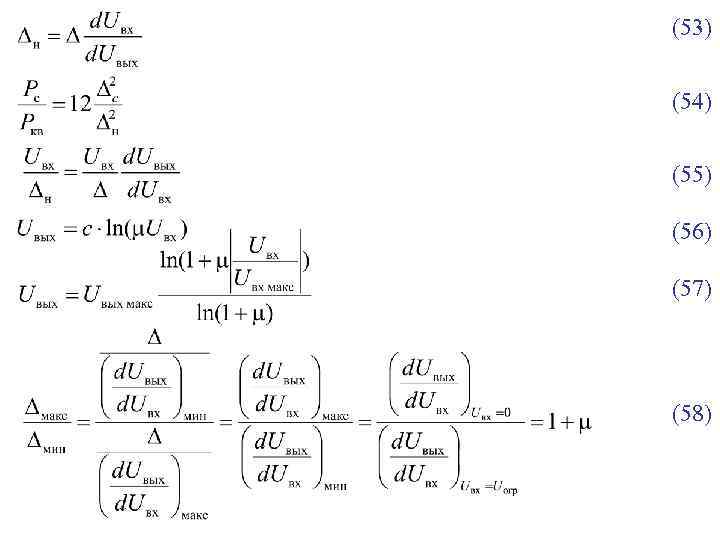

(53) (54) (55) (56) (57) (58)

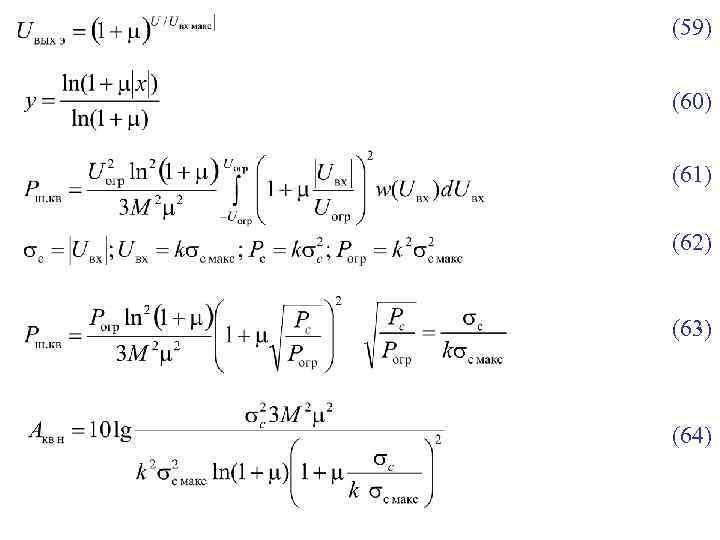

(59) (60) (61) (62) (63) (64)

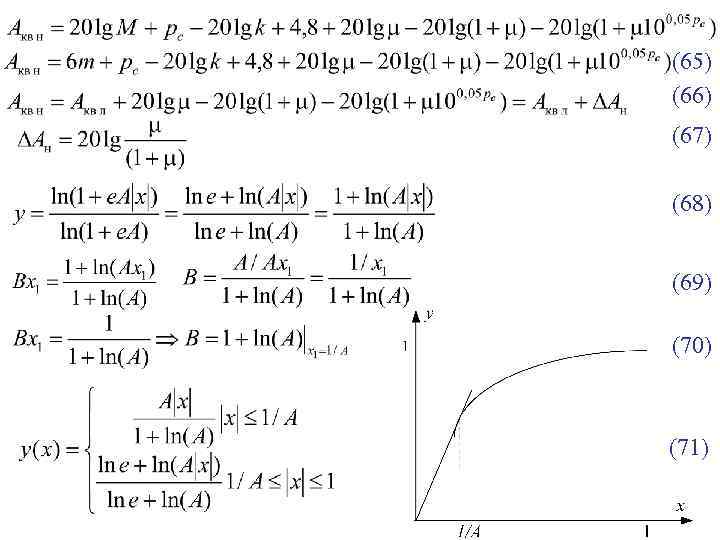

(65) (66) (67) (68) (69) (70) (71)

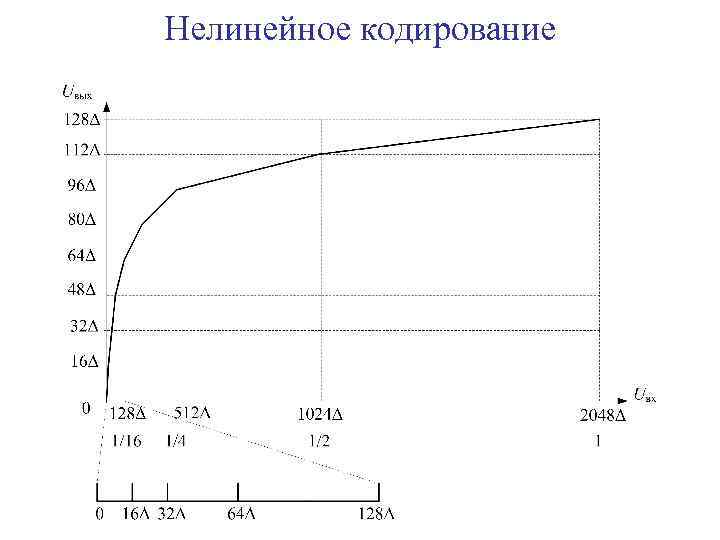

Нелинейное кодирование

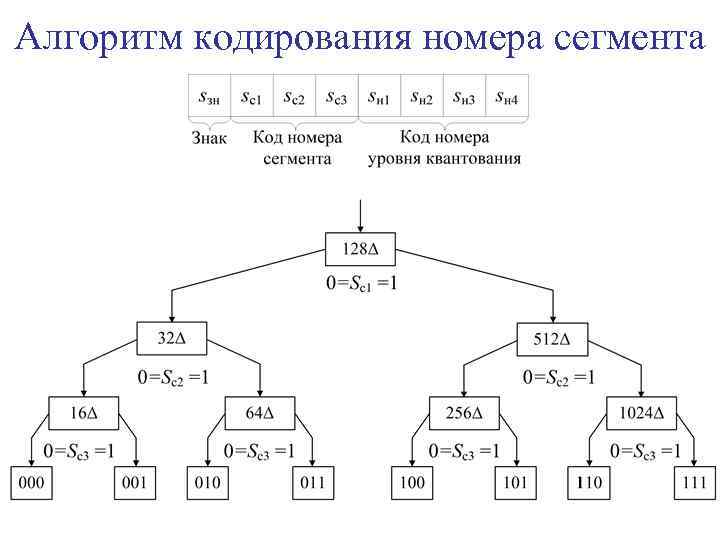

Алгоритм кодирования номера сегмента

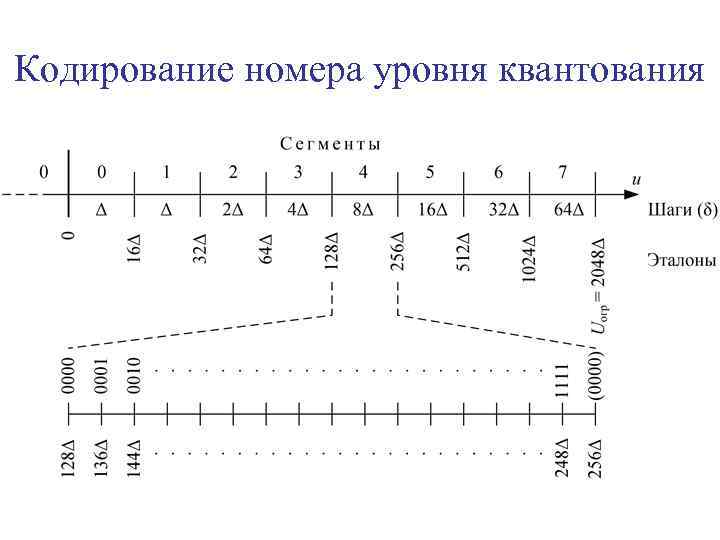

Кодирование номера уровня квантования

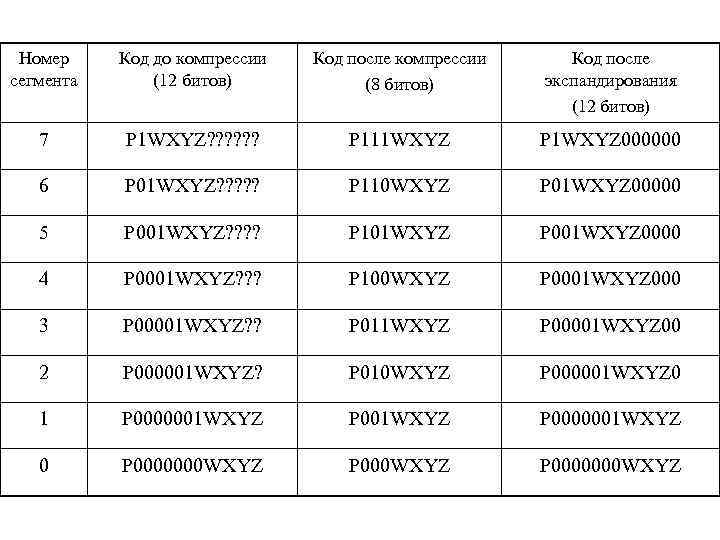

Номер сегмента Код до компрессии (12 битов) Код после компрессии (8 битов) Код после экспандирования (12 битов) 7 P 1 WXYZ? ? ? P 111 WXYZ P 1 WXYZ 000000 6 P 01 WXYZ? ? ? P 110 WXYZ P 01 WXYZ 00000 5 P 001 WXYZ? ? P 101 WXYZ P 001 WXYZ 0000 4 P 0001 WXYZ? ? ? P 100 WXYZ P 0001 WXYZ 000 3 P 00001 WXYZ? ? P 011 WXYZ P 00001 WXYZ 00 2 P 000001 WXYZ? P 010 WXYZ P 000001 WXYZ 0 1 P 0000001 WXYZ 0 P 0000000 WXYZ
Схема ИКМ-30
Cинхронное объединение цифровых потоков

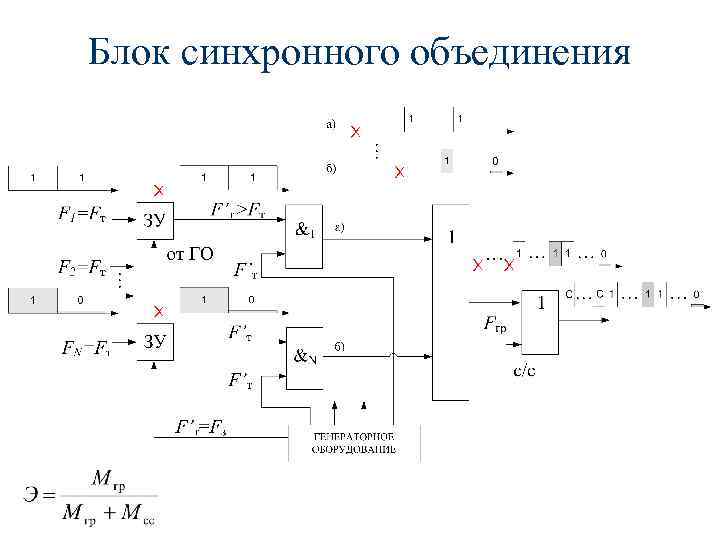

Блок синхронного объединения

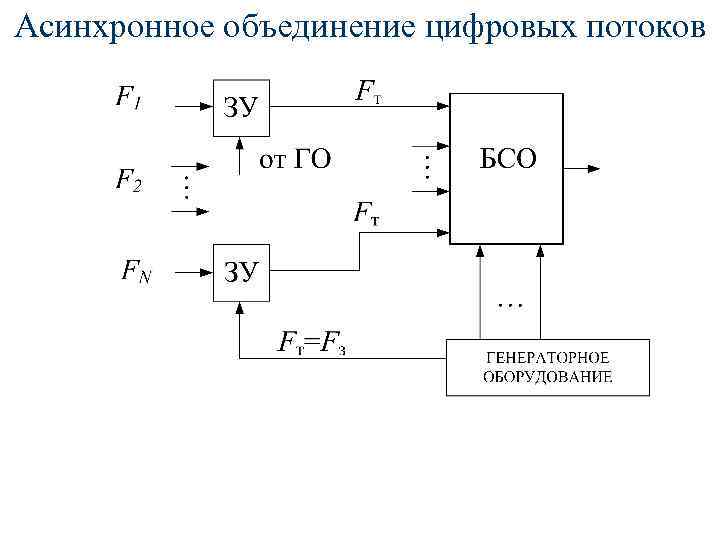

Асинхронное объединение цифровых потоков
Блоки асинхронного сопряжения передачи/ приема КП И ЗУ От ГО 1 пр. ВТЧ ИЗ ИС ИЗ АП АП ГО 1 пер. + ИЛИ Пер. КСС От ГО 2 пер. ФД – + Пр. НЕТ + – – ИЗ БАСпер. СУ ФАПЧ (ГО 2 пр. ) От ГО 1 пр. К ГО 1 пр. Пр. ЦСС От других ГУН КСС ВТЧ ИС ИС НЕТ ИЛИ ФД КП ЗУ К ГО 1 пр. К другим БАСпр.

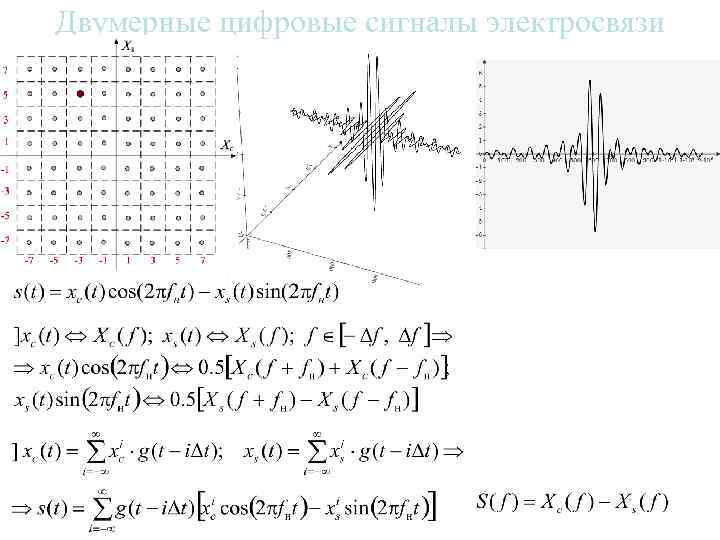

Двумерные цифровые сигналы электросвязи

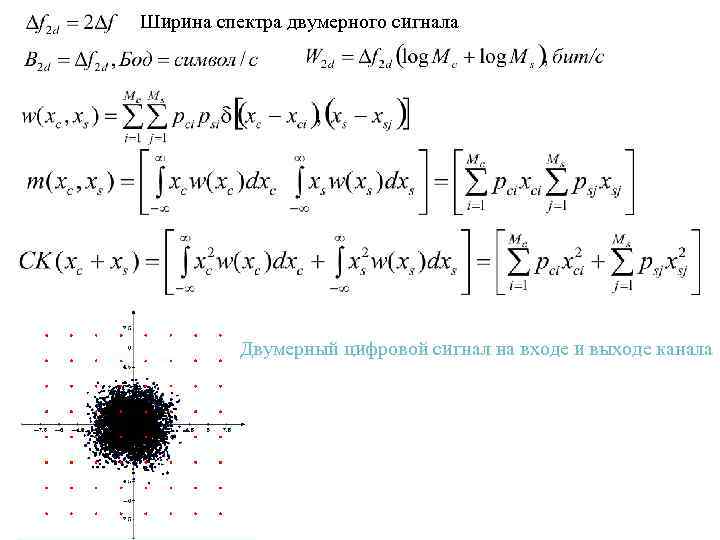

Ширина спектра двумерного сигнала Двумерный цифровой сигнал на входе и выходе канала

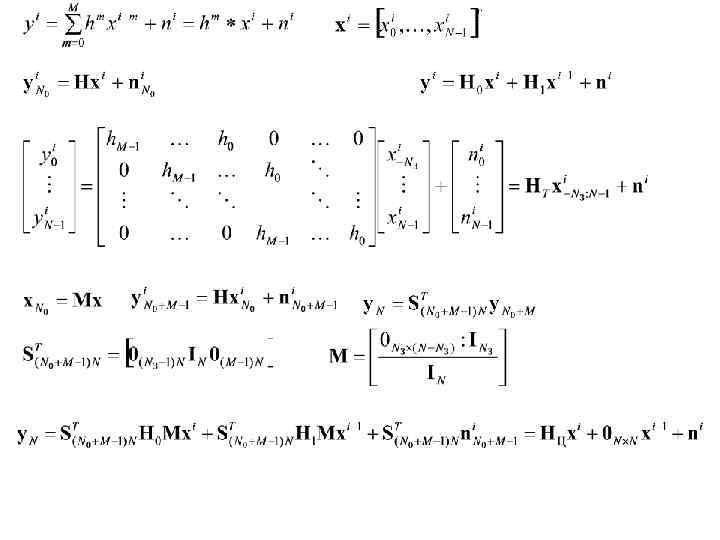

Структурная схема приемопередающего оборудования OFDM

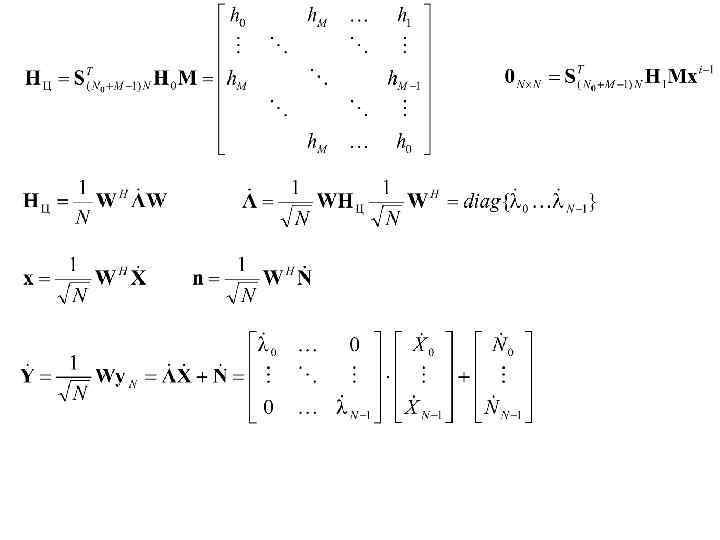

Графическое представление матрицы дискретного преобразования Фурье (Re).
