Скачать презентацию ОСНОВНЫЕ МЕТОДЫ ИНЖЕНЕРНОЙ ЗАЩИТЫ ОКРУЖАЮЩЕЙ СРЕДЫ 1 Скачать презентацию ОСНОВНЫЕ МЕТОДЫ ИНЖЕНЕРНОЙ ЗАЩИТЫ ОКРУЖАЮЩЕЙ СРЕДЫ 1

Lection_3.ppt

  • Количество слайдов: 35

ОСНОВНЫЕ МЕТОДЫ ИНЖЕНЕРНОЙ ЗАЩИТЫ ОКРУЖАЮЩЕЙ СРЕДЫ 1 ОСНОВНЫЕ МЕТОДЫ ИНЖЕНЕРНОЙ ЗАЩИТЫ ОКРУЖАЮЩЕЙ СРЕДЫ 1

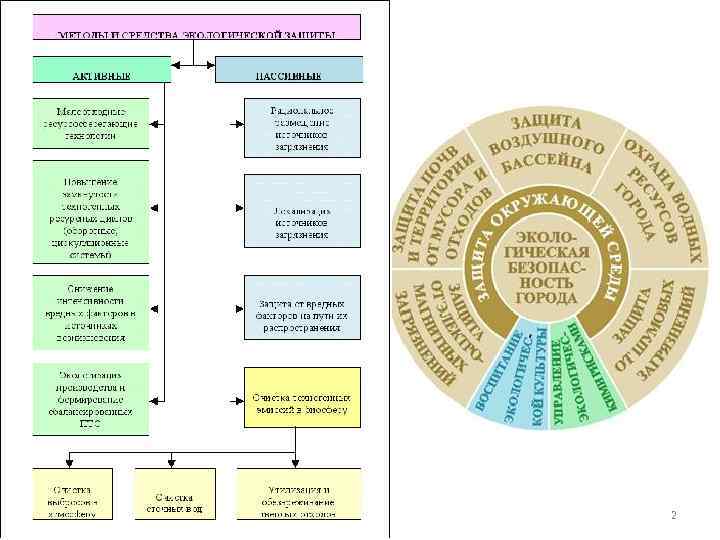

2 2

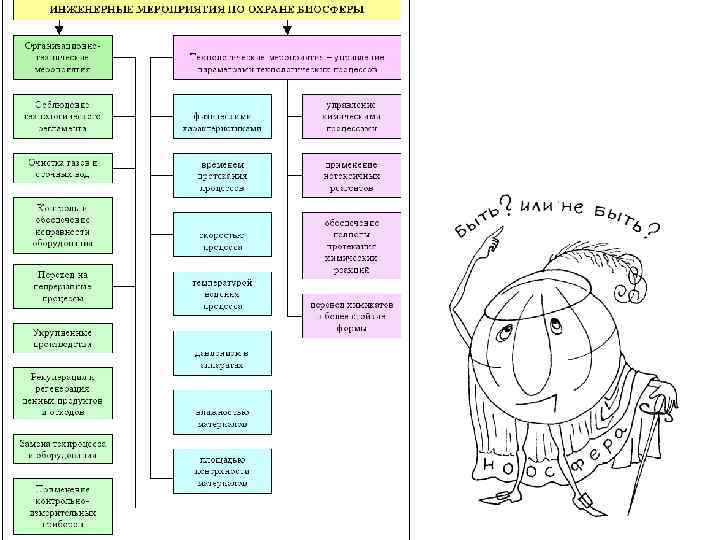

3 3

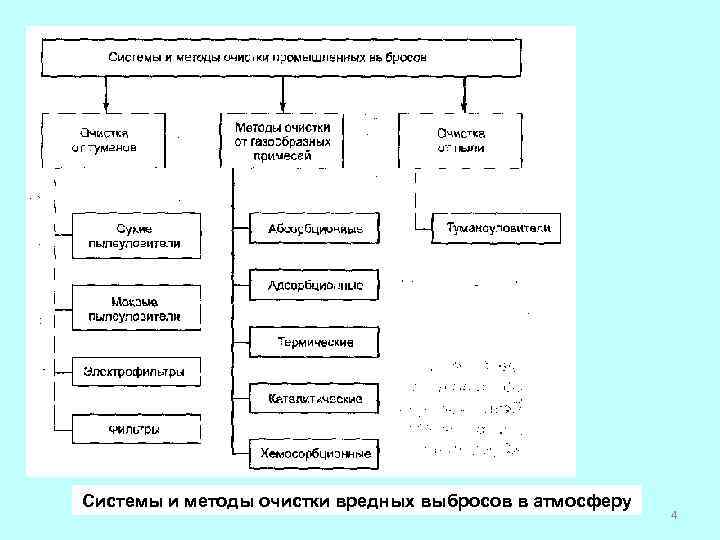

Системы и методы очистки вредных выбросов в атмосферу 4 Системы и методы очистки вредных выбросов в атмосферу 4

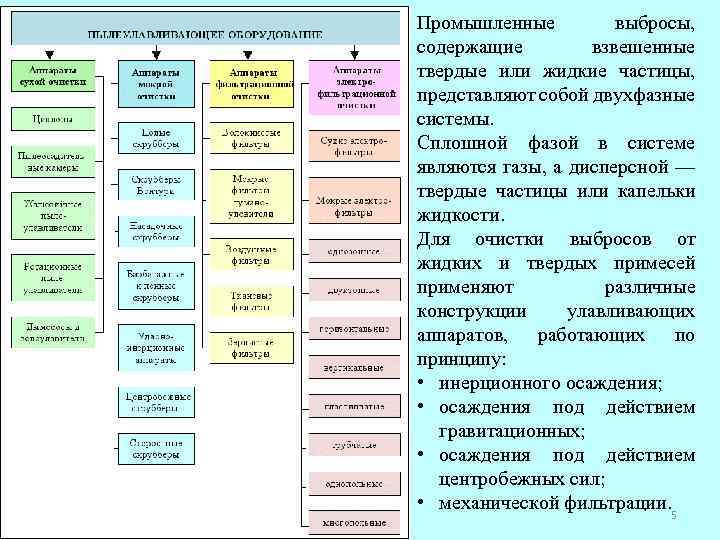

Промышленные выбросы, содержащие взвешенные твердые или жидкие частицы, представляют собой двухфазные системы. Сплошной фазой Промышленные выбросы, содержащие взвешенные твердые или жидкие частицы, представляют собой двухфазные системы. Сплошной фазой в системе являются газы, а дисперсной — твердые частицы или капельки жидкости. Для очистки выбросов от жидких и твердых примесей применяют различные конструкции улавливающих аппаратов, работающих по принципу: • инерционного осаждения; • осаждения под действием гравитационных; • осаждения под действием центробежных сил; • механической фильтрации. 5

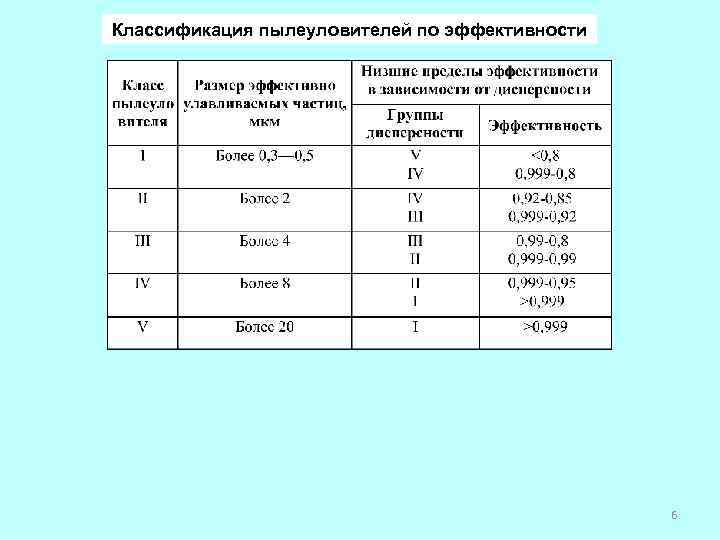

Классификация пылеуловителей по эффективности 6 Классификация пылеуловителей по эффективности 6

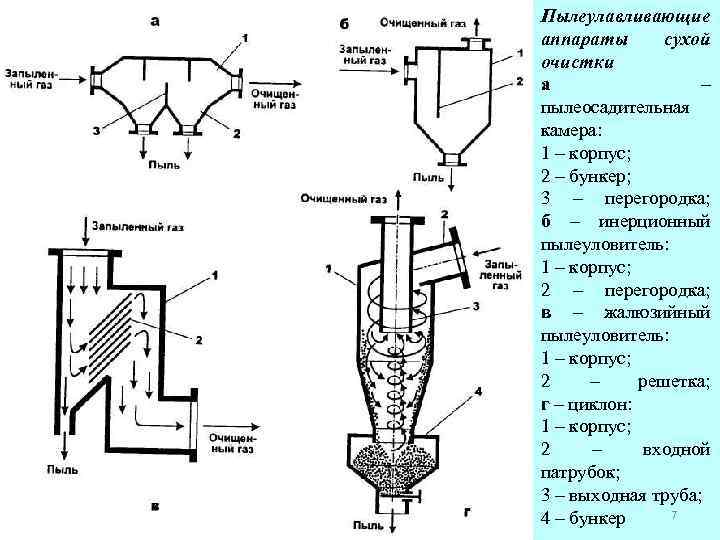

Пылеулавливающие аппараты сухой очистки а – пылеосадительная камера: 1 – корпус; 2 – бункер; Пылеулавливающие аппараты сухой очистки а – пылеосадительная камера: 1 – корпус; 2 – бункер; 3 – перегородка; б – инерционный пылеуловитель: 1 – корпус; 2 – перегородка; в – жалюзийный пылеуловитель: 1 – корпус; 2 – решетка; г – циклон: 1 – корпус; 2 – входной патрубок; 3 – выходная труба; 7 4 – бункер

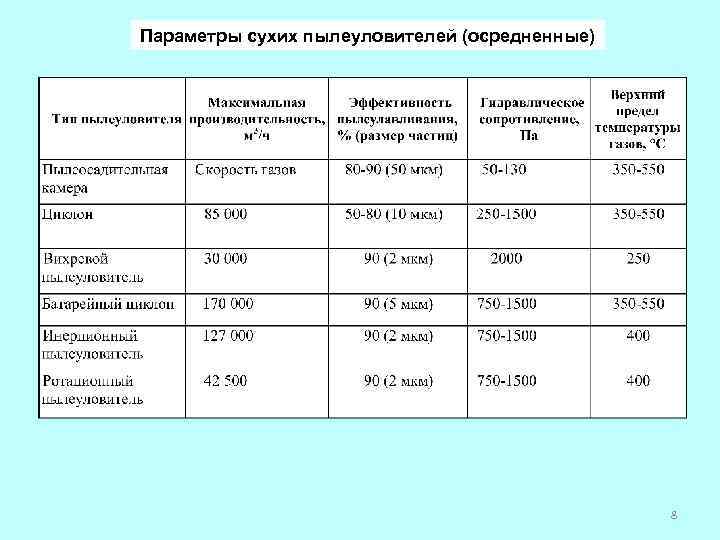

Параметры сухих пылеуловителей (осредненные) 8 Параметры сухих пылеуловителей (осредненные) 8

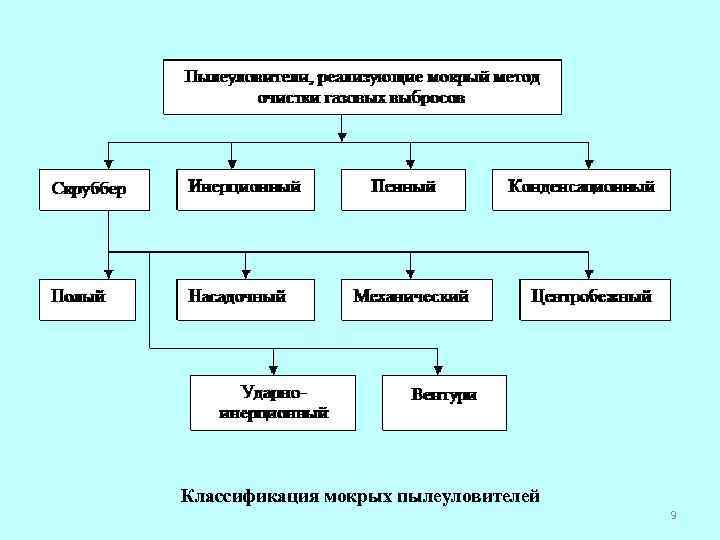

Классификация мокрых пылеуловителей 9 Классификация мокрых пылеуловителей 9

Скрубберы Вентури а – с выносным каплеуловителем; б – с встроенным каплеуловителем; 1 – Скрубберы Вентури а – с выносным каплеуловителем; б – с встроенным каплеуловителем; 1 – труба Вентури; 2 – циклон каплеуловитель; 3 – розеточное устройство; 4 – каплеосадительная камера. Принцип действия скруббера Вентури основан на интенсивном дроблении газовым потоком, движущимся с высокой скоростью (порядка 40 -150 м/с), орошающей его жидкости и осаждению частиц на образующихся каплях 10 жидкости.

Электрофильтры. Электрическая очистка - один из наиболее совершенных видов очистки газов от взвешенных в Электрофильтры. Электрическая очистка - один из наиболее совершенных видов очистки газов от взвешенных в них частиц пыли и тумана. Процесс основан на ударной ионизации газа в зоне коронирующего разряда, передаче заряда ионов частицам примесей и осаждении последних на осадительных и коронирующих электродах. Загрязненные газы, попав между электродами, вследствие имеющейся ионизации способны проводить электрический ток. При увеличении напряжения электрического тока число ионов растет, пока не наступит предельное насыщение и все ионы не окажутся вовлеченными в движение от одного электрода к другому. Отрицательно заряженные частицы движутся к осадительному электроду, а положительно заряженные оседают на коронирующем электроде. Так как большинство частиц пыли получают отрицательный заряд, основная масса пыли осаждается на положительном осадительном электроде, с которого пыль легко удаляется. Эффективность очистки газов электрофильтрами достигает 0, 9 -0, 99, производительность – до 1 млн м 3/ч. Схема расположения электродов в электрофильтре 11

Фильтры широко используют для тонкой очистки промышленных выбросов. Работа их основана на фильтровании воздуха Фильтры широко используют для тонкой очистки промышленных выбросов. Работа их основана на фильтровании воздуха через пористую перегородку, в процессе которой твердые частицы примесей задерживаются на ней. В процессе очистки запыленного газа частицы приближаются к волокнам или к поверхности зерен материала, сталкиваются с ними и осаждаются главным образом в результате действия сил диффузии, инерции и электростатического притяжения. В фильтрах уловленные частицы накапливаются в порах или образуют пылевой слой на поверхности перегородки, и, таким образом, сами становятся для вновь поступающих частиц частью фильтрующей среды. По мере накопления пыли пористость перегородки уменьшается, а сопротивление возрастает. Возникает необходимость удаления пыли и регенерации фильтра. Схема процесса фильтрования 12

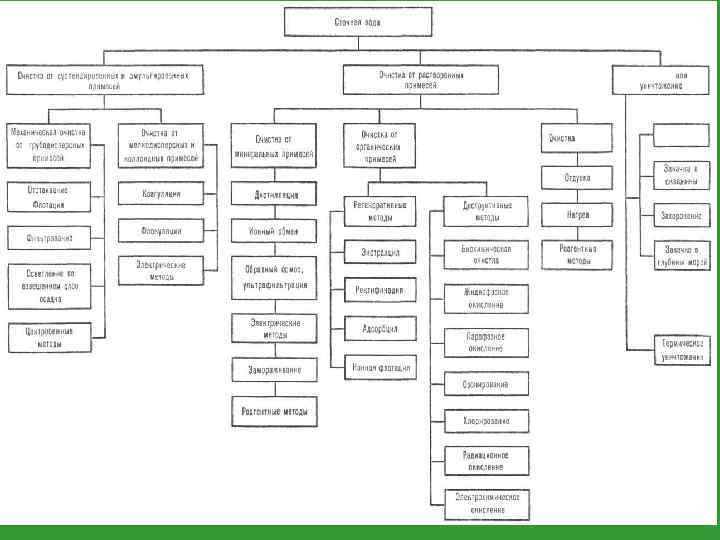

13 13

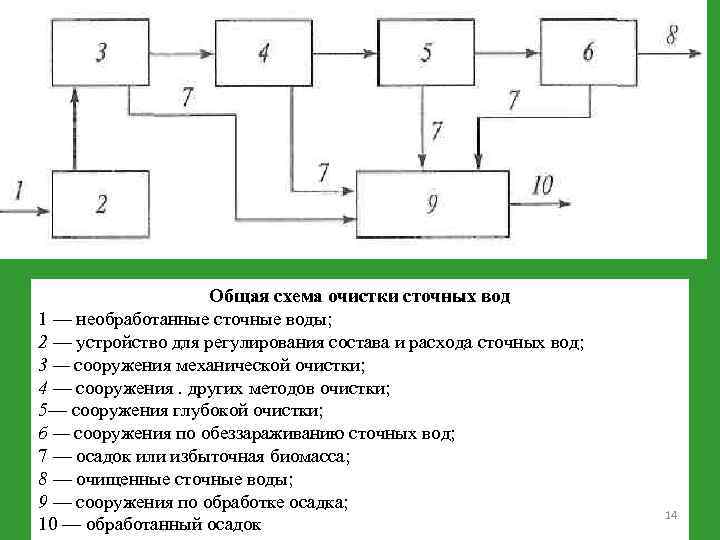

Общая схема очистки сточных вод 1 — необработанные сточные воды; 2 — устройство для Общая схема очистки сточных вод 1 — необработанные сточные воды; 2 — устройство для регулирования состава и расхода сточных вод; 3 — сооружения механической очистки; 4 — сооружения. других методов очистки; 5— сооружения глубокой очистки; б — сооружения по обеззараживанию сточных вод; 7 — осадок или избыточная биомасса; 8 — очищенные сточные воды; 9 — сооружения по обработке осадка; 10 — обработанный осадок 14

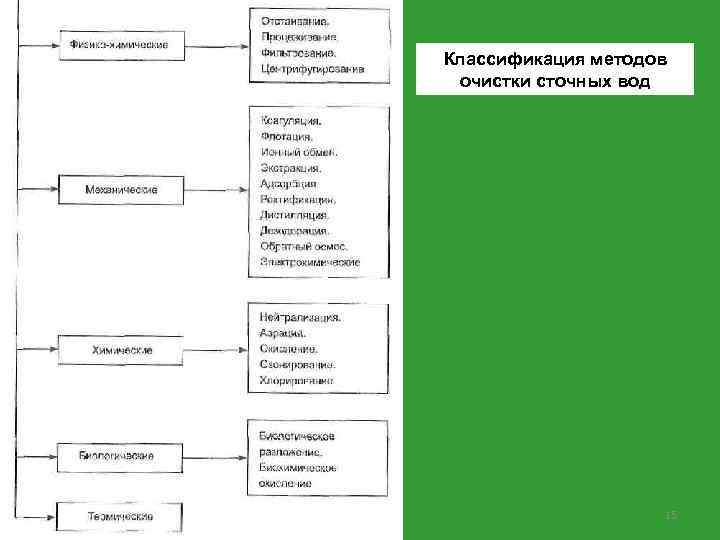

Классификация методов очистки сточных вод 15 Классификация методов очистки сточных вод 15

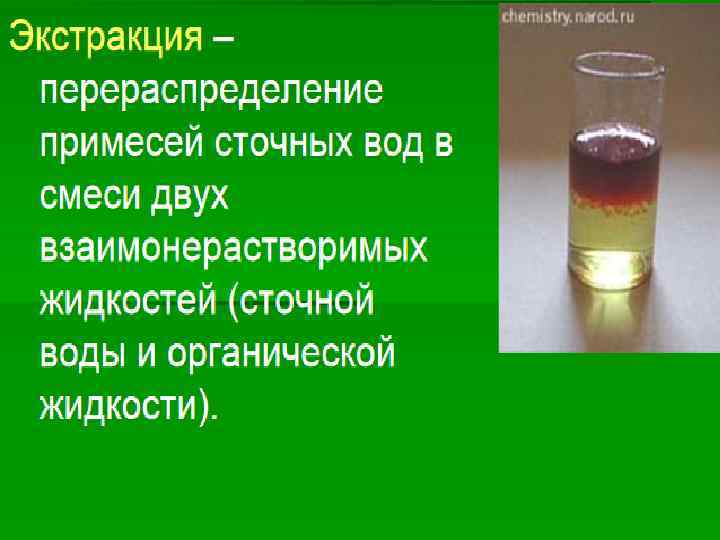

16 16

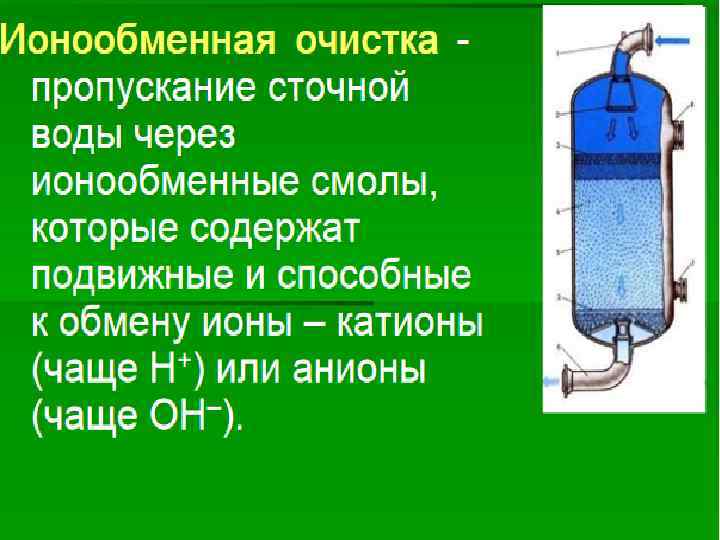

17 17

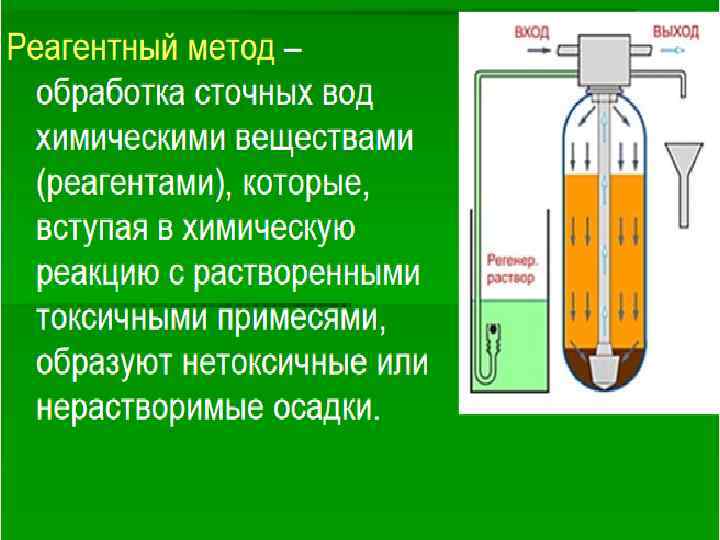

18 18

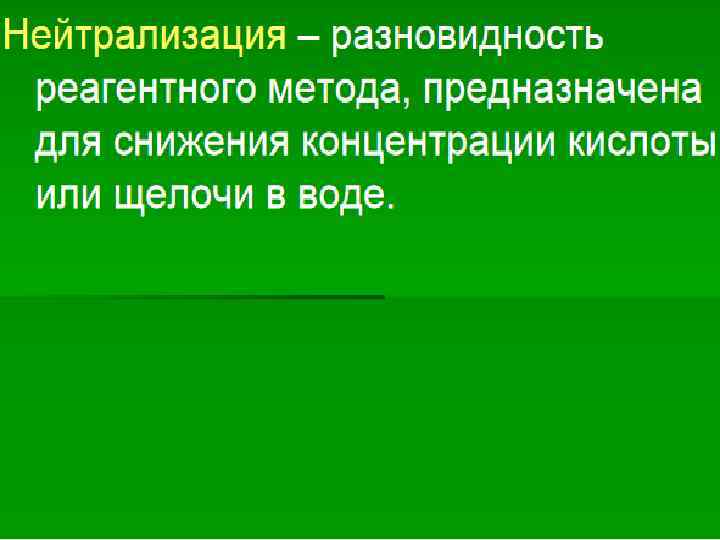

19 19

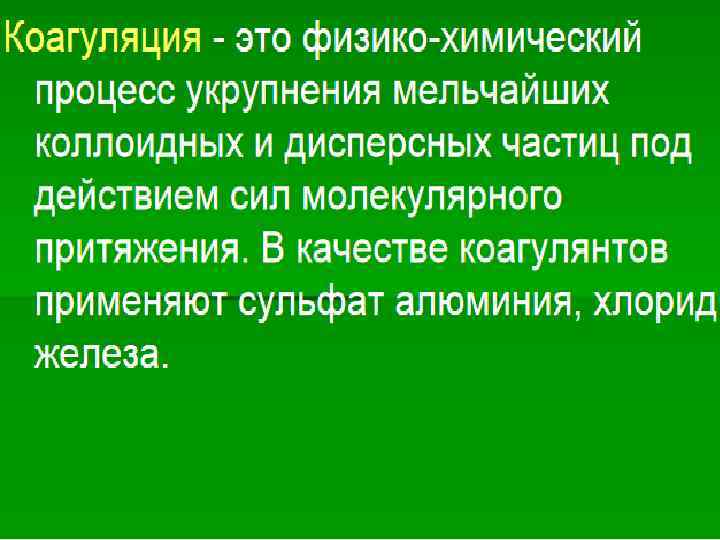

20 20

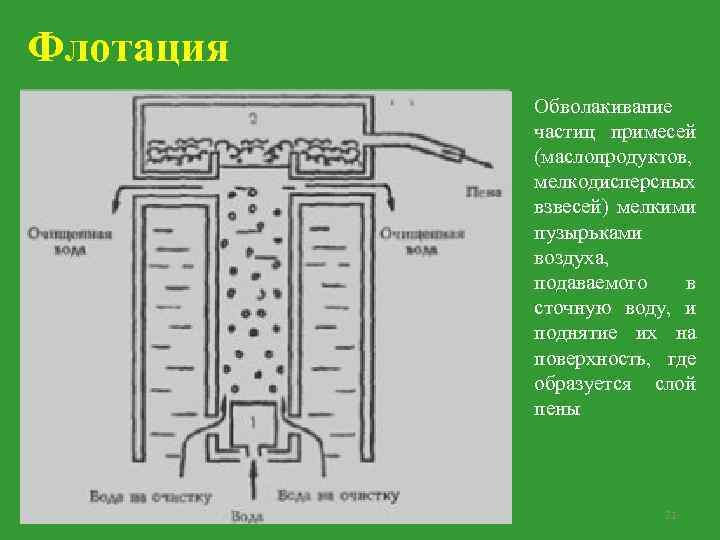

Флотация Обволакивание частиц примесей (маслопродуктов, мелкодисперсных взвесей) мелкими пузырьками воздуха, подаваемого в сточную воду, Флотация Обволакивание частиц примесей (маслопродуктов, мелкодисперсных взвесей) мелкими пузырьками воздуха, подаваемого в сточную воду, и поднятие их на поверхность, где образуется слой пены 21

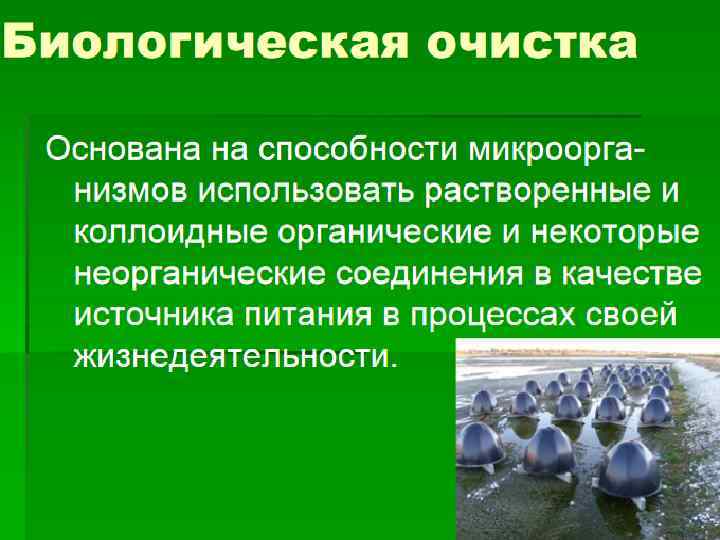

22 22

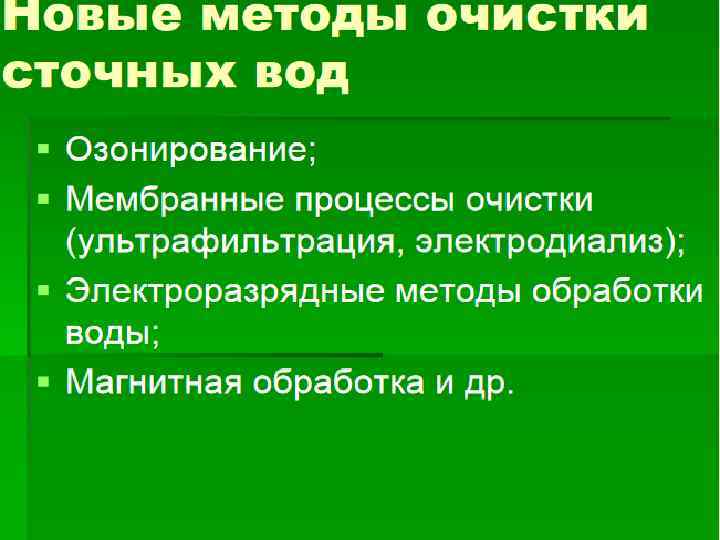

23 23

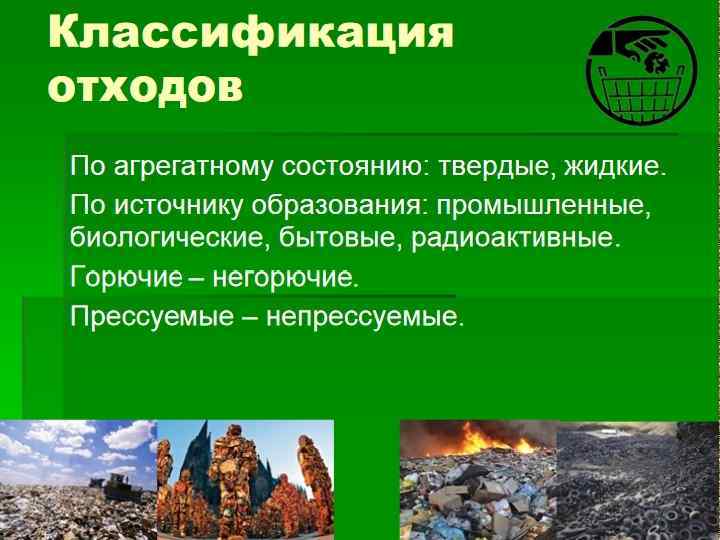

24 24

Классификация отходов по гигиеническому принципу Категория Характеристика отходов по виду загрязнения Рекомендуемые меры ликвидации Классификация отходов по гигиеническому принципу Категория Характеристика отходов по виду загрязнения Рекомендуемые меры ликвидации или утилизации I Инертные Использование для планировочных работ II Легко разлагающиеся органические Складирование или переработка III Слаботоксичные, слаборастворимые в воде Складирование IV Нефтемаслоподобные Сжигание V Токсичные со слабым загрязнением воздуха Складирование на полигонах промышленных и бытовых отходов VI Токсичные Групповое или индивидуальное обезвреживание на специальных сооружениях 25

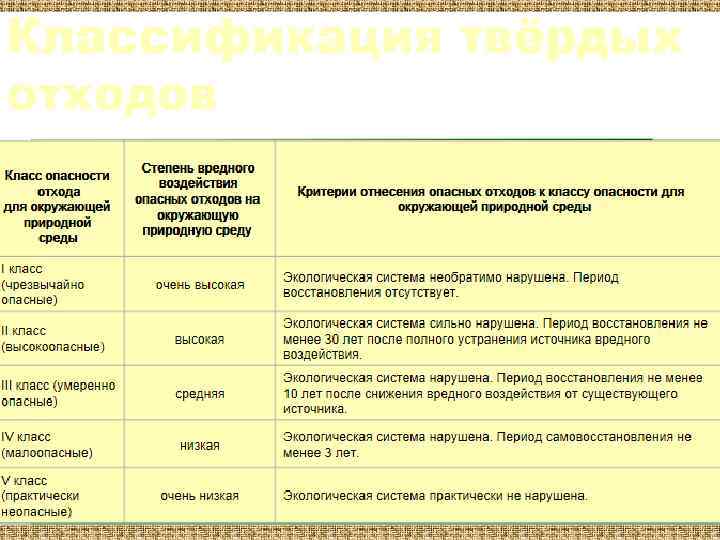

26 26

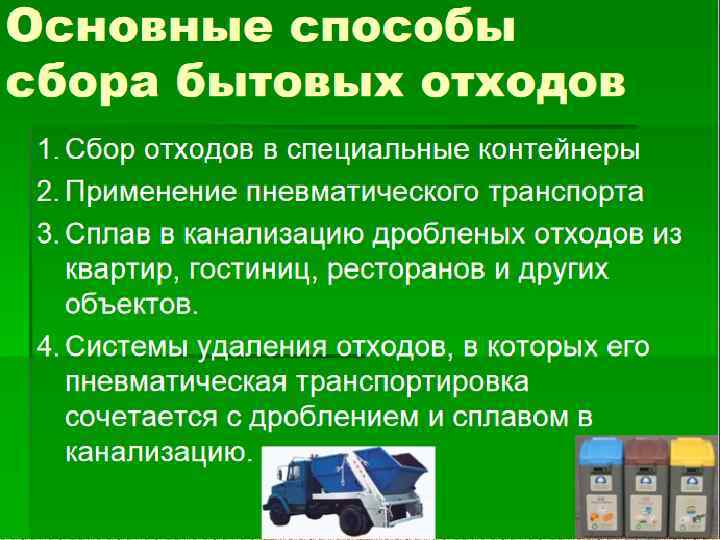

27 27

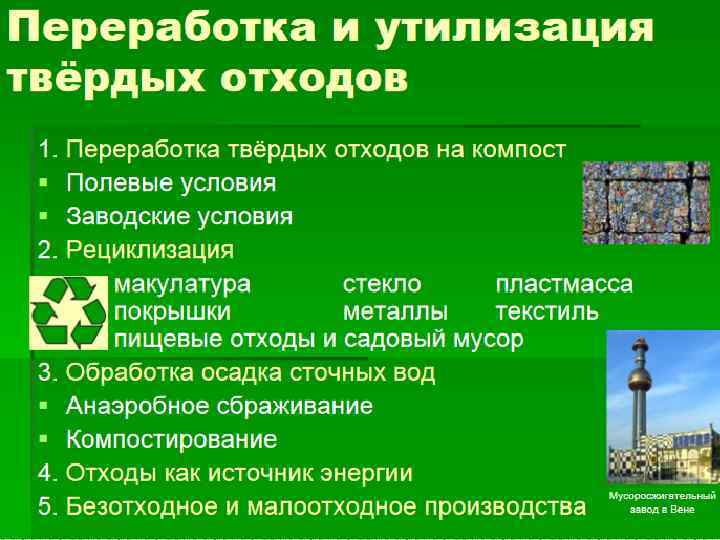

28 28

Общая схема обработки осадков сточных вод 29 Общая схема обработки осадков сточных вод 29

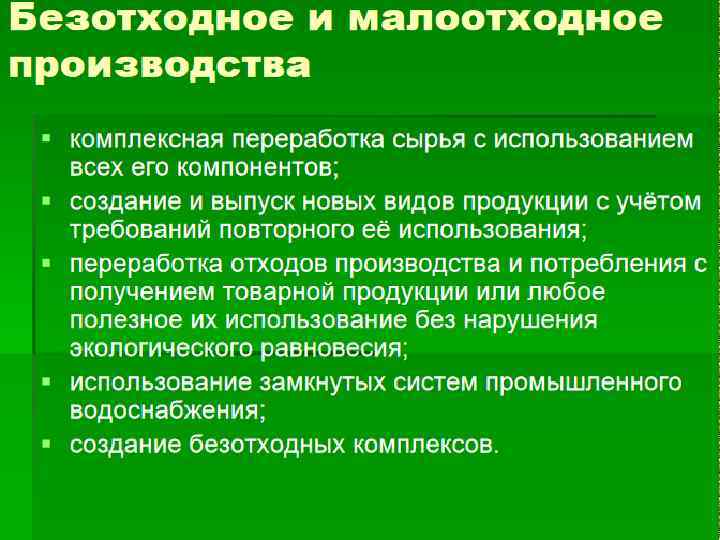

30 30

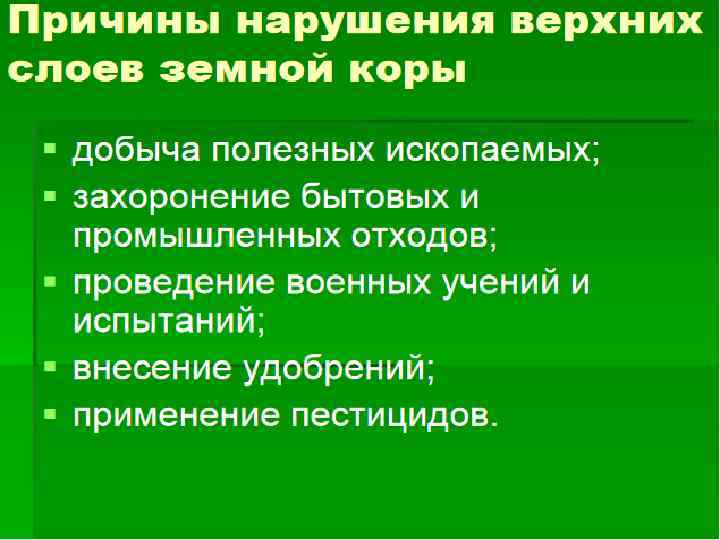

31 31

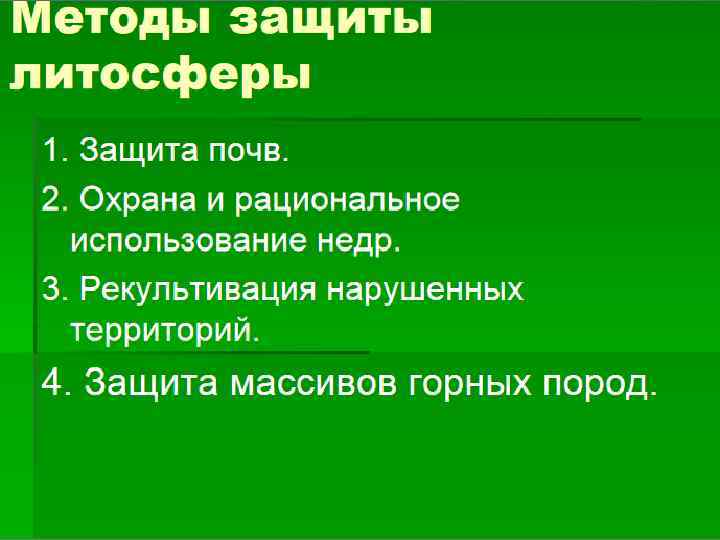

32 32

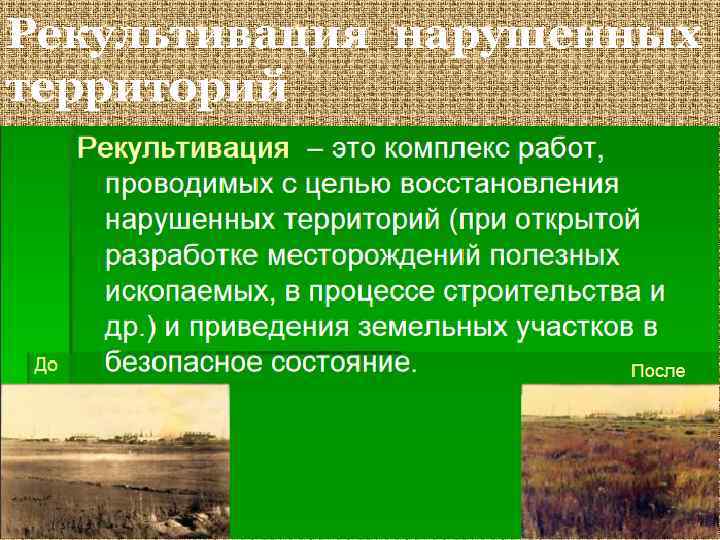

Рекультивация нарушенных территорий 33 Рекультивация нарушенных территорий 33

34 34

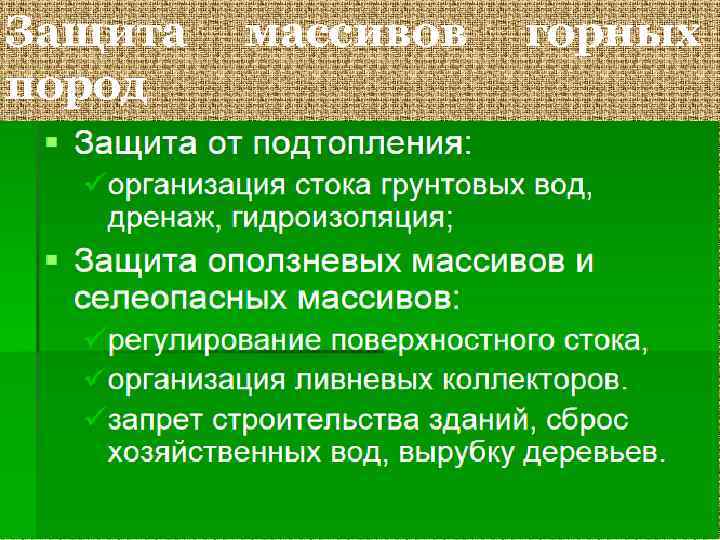

Защита пород массивов горных 35 Защита пород массивов горных 35
