Основное оборудование ТЭС − паровые котлы (парогенераторы), − турбины, − синхронные генераторы, − трансформаторы
Основное оборудование ТЭС • Паровой котел (ПК) - теплообменный аппарат для получения пара с давлением, превышающим атмосферное, образующий вместе с вспомогательным оборудованием котельный агрегат. • Характеристиками ПК являются: • - поверхность нагрева, т. е. поверхность, с одной стороны омываемая дымовыми газами, а с другой стороны – питательной водой; • - паропроизводительность, рабочее давление пара; • - КПД, т. е. отношение количества тепла, содержащегося в паре, к теплотворной способности топлива, израсходованного для получения этого пара.

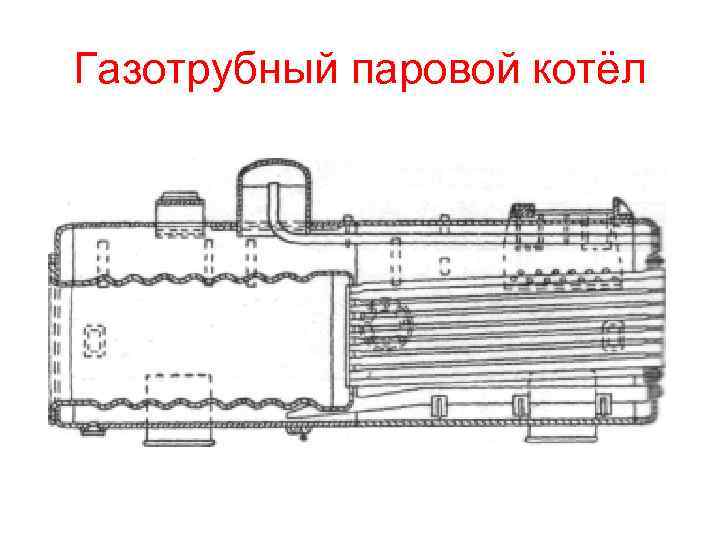

Газотрубный паровой котёл
П-образная компоновка паровых котлов (Рп = 9, 8 МПа) 1. 2. 3. 4. 5. 6. Горелки Топочная камера Фестон Пароперегреватель Экономайзер Воздухоподогреватели
П-образная компоновка паровых котлов (Рп = 13, 7 МПа) 1. 2. 3. 4. 5. 6. 7. Горелки Топочная камера Пароперегреватель Барабан Циклон Экономайзер Воздухоподогреватели

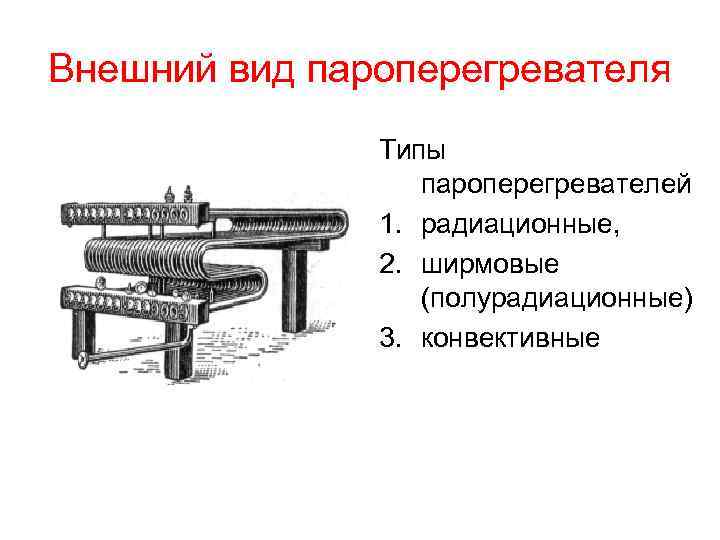

Внешний вид пароперегревателя Типы пароперегревателей 1. радиационные, 2. ширмовые (полурадиационные) 3. конвективные

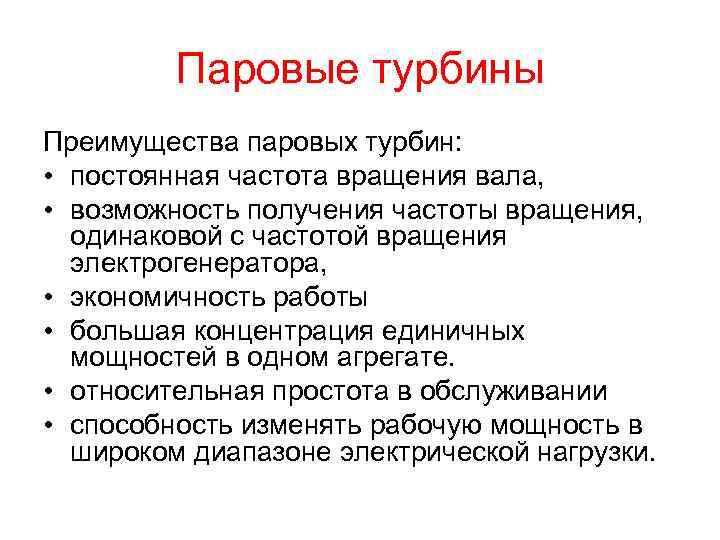

Паровые турбины Преимущества паровых турбин: • постоянная частота вращения вала, • возможность получения частоты вращения, одинаковой с частотой вращения электрогенератора, • экономичность работы • большая концентрация единичных мощностей в одном агрегате. • относительная простота в обслуживании • способность изменять рабочую мощность в широком диапазоне электрической нагрузки.

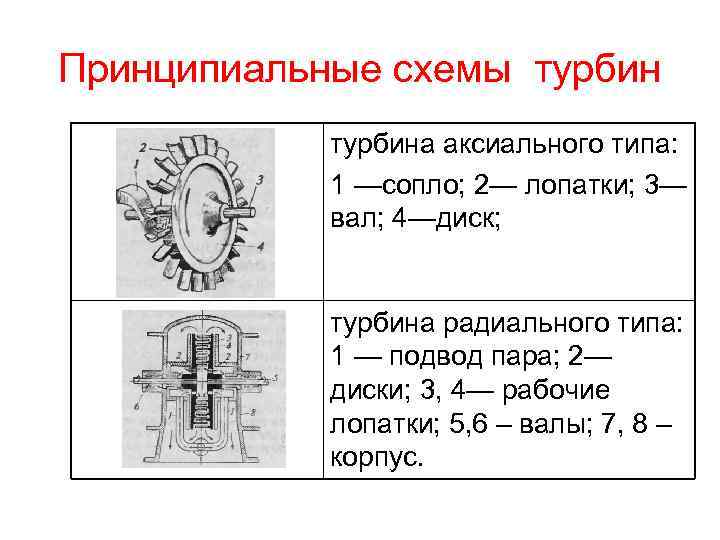

Принципиальные схемы турбина аксиального типа: 1 —сопло; 2— лопатки; 3— вал; 4—диск; турбина радиального типа: 1 — подвод пара; 2— диски; 3, 4— рабочие лопатки; 5, 6 – валы; 7, 8 – корпус.

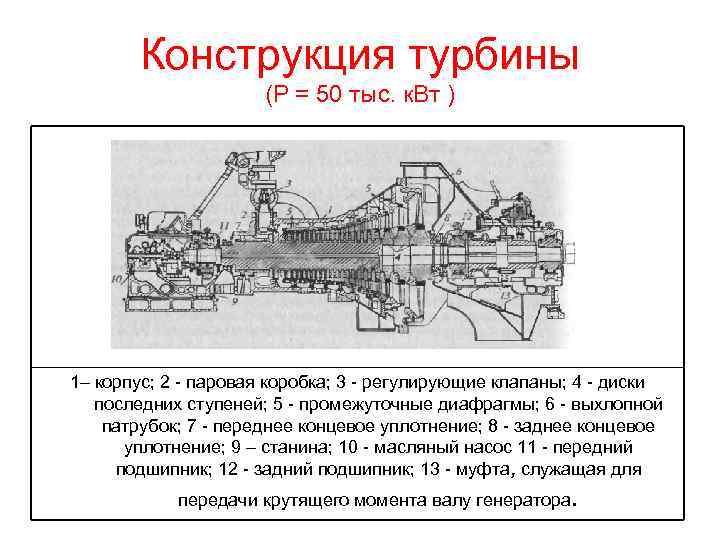

Конструкция турбины (Р = 50 тыс. к. Вт ) 1– корпус; 2 - паровая коробка; 3 - регулирующие клапаны; 4 - диски последних ступеней; 5 - промежуточные диафрагмы; 6 - выхлопной патрубок; 7 - переднее концевое уплотнение; 8 - заднее концевое уплотнение; 9 – станина; 10 - масляный насос 11 - передний подшипник; 12 - задний подшипник; 13 - муфта, служащая для передачи крутящего момента валу генератора.
