Основное для студентов обучающихся на военной кафедре Каз. НУ им. аль-Фараби 1

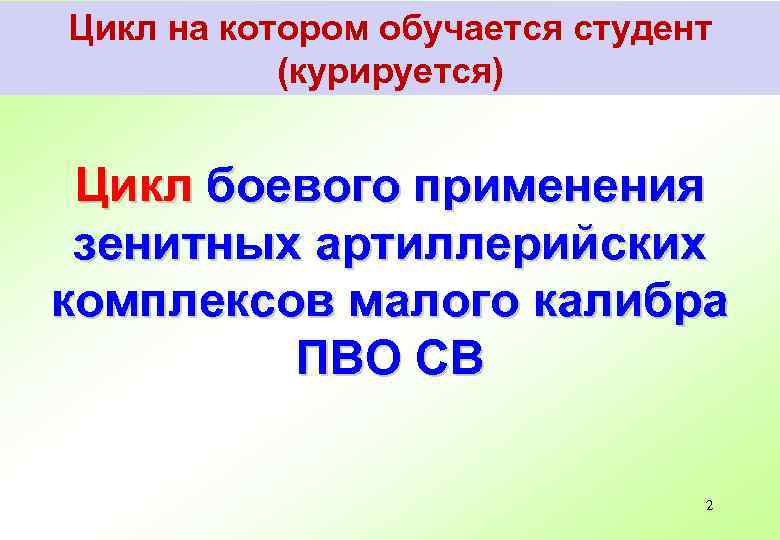

Цикл на котором обучается студент (курируется) Цикл боевого применения зенитных артиллерийских комплексов малого калибра ПВО СВ 2

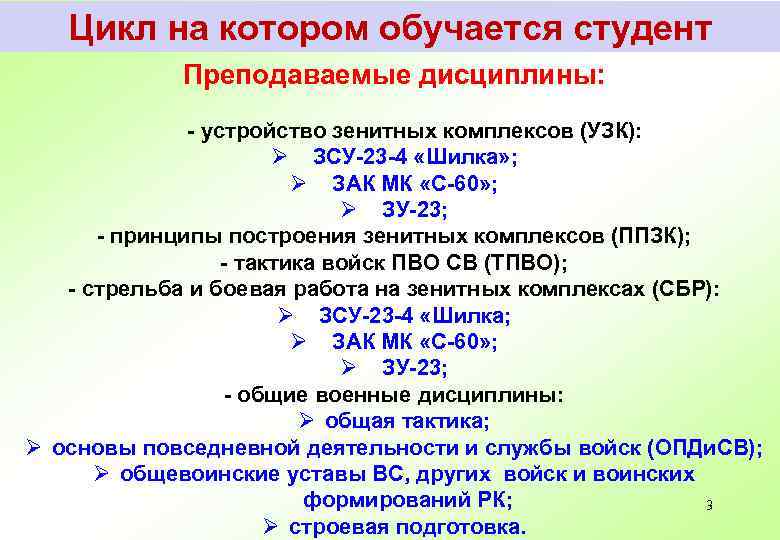

Цикл на котором обучается студент Преподаваемые дисциплины: - устройство зенитных комплексов (УЗК): Ø ЗСУ-23 -4 «Шилка» ; Ø ЗАК МК «С-60» ; Ø ЗУ-23; - принципы построения зенитных комплексов (ППЗК); - тактика войск ПВО СВ (ТПВО); - стрельба и боевая работа на зенитных комплексах (СБР): Ø ЗСУ-23 -4 «Шилка; Ø ЗАК МК «С-60» ; Ø ЗУ-23; - общие военные дисциплины: Ø общая тактика; Ø основы повседневной деятельности и службы войск (ОПДи. СВ); Ø общевоинские уставы ВС, других войск и воинских формирований РК; 3 Ø строевая подготовка.

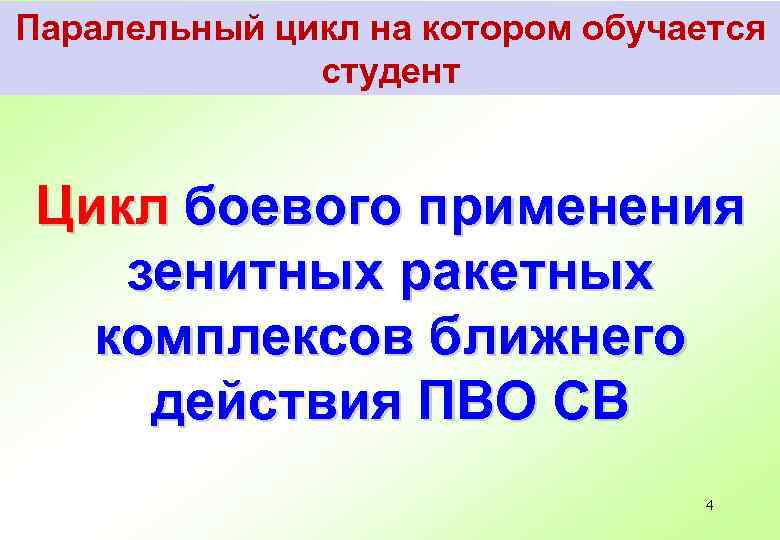

Паралельный цикл на котором обучается студент Цикл боевого применения зенитных ракетных комплексов ближнего действия ПВО СВ 4

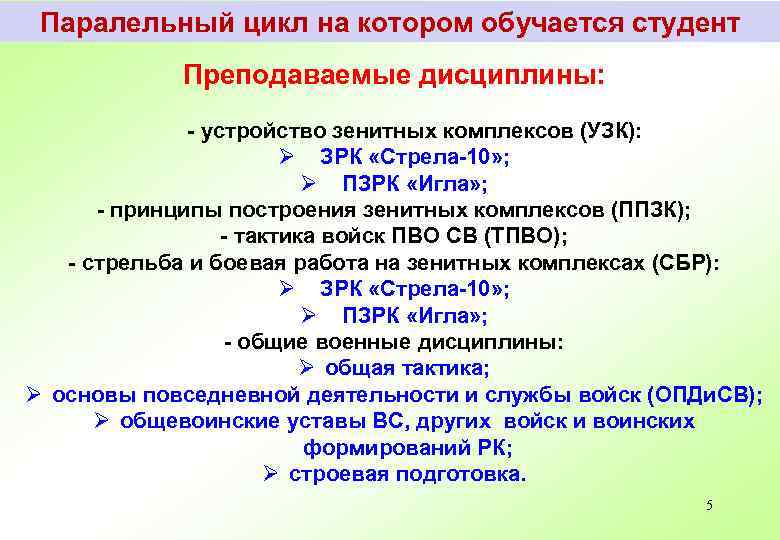

Паралельный цикл на котором обучается студент Преподаваемые дисциплины: - устройство зенитных комплексов (УЗК): Ø ЗРК «Стрела-10» ; Ø ПЗРК «Игла» ; - принципы построения зенитных комплексов (ППЗК); - тактика войск ПВО СВ (ТПВО); - стрельба и боевая работа на зенитных комплексах (СБР): Ø ЗРК «Стрела-10» ; Ø ПЗРК «Игла» ; - общие военные дисциплины: Ø общая тактика; Ø основы повседневной деятельности и службы войск (ОПДи. СВ); Ø общевоинские уставы ВС, других войск и воинских формирований РК; Ø строевая подготовка. 5
Военно-учетная специальность (ВУС): 041800 – Боевое применение подразделений и частей, вооруженных самоходными зенитными ракетными комплексами ближнего действия 6
Военно-учетная специальность (ВУС): 042100 – Боевое применение подразделений и частей, вооруженных зенитными артиллерийскими самоходными установками с радиолокационными приборными комплексами 7
Зенитный ракетный комплекс «Стрела-10» предназначен для прикрытия боевых порядков подразделений мотострелковой (танковой) части в подвижных формах боя и на марше от низколетящих целей воздушного противника. 8

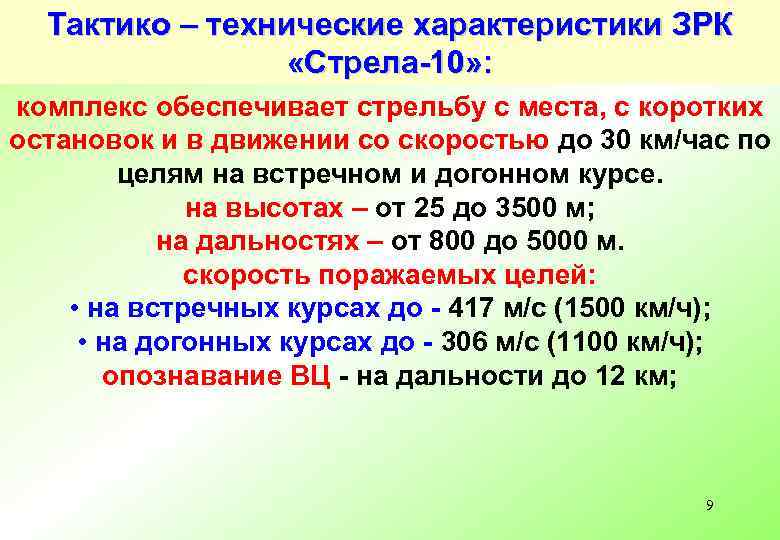

Тактико – технические характеристики ЗРК «Стрела-10» : комплекс обеспечивает стрельбу с места, с коротких остановок и в движении со скоростью до 30 км/час по целям на встречном и догонном курсе. на высотах – от 25 до 3500 м; на дальностях – от 800 до 5000 м. скорость поражаемых целей: • на встречных курсах до - 417 м/с (1500 км/ч); • на догонных курсах до - 306 м/с (1100 км/ч); опознавание ВЦ - на дальности до 12 км; 9

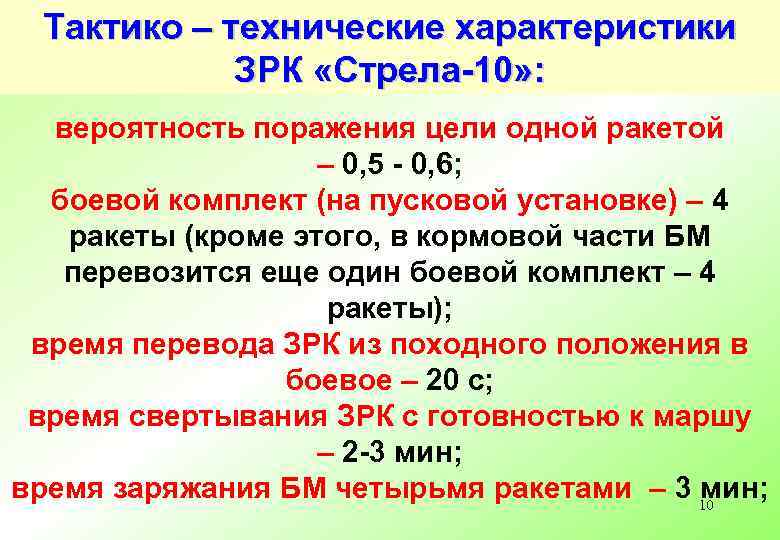

Тактико – технические характеристики ЗРК «Стрела-10» : вероятность поражения цели одной ракетой – 0, 5 - 0, 6; боевой комплект (на пусковой установке) – 4 ракеты (кроме этого, в кормовой части БМ перевозится еще один боевой комплект – 4 ракеты); время перевода ЗРК из походного положения в боевое – 20 с; время свертывания ЗРК с готовностью к маршу – 2 -3 мин; время заряжания БМ четырьмя ракетами – 3 10 мин;

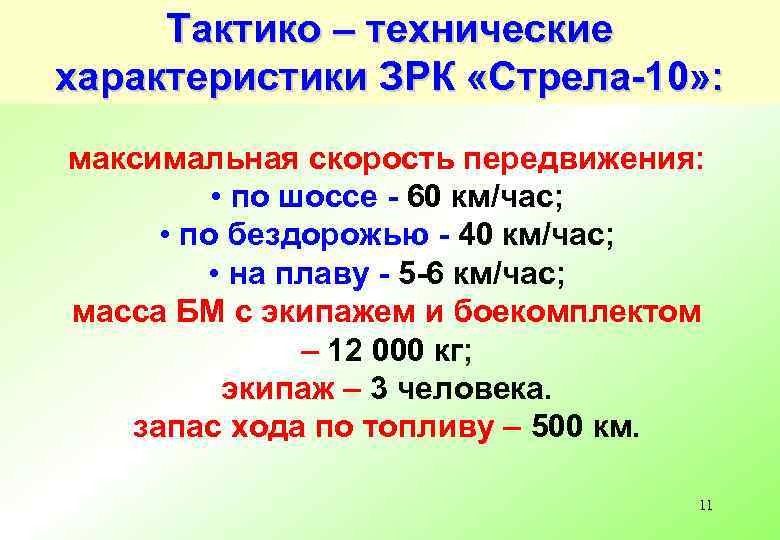

Тактико – технические характеристики ЗРК «Стрела-10» : максимальная скорость передвижения: • по шоссе - 60 км/час; • по бездорожью - 40 км/час; • на плаву - 5 -6 км/час; масса БМ с экипажем и боекомплектом – 12 000 кг; экипаж – 3 человека. запас хода по топливу – 500 км. 11

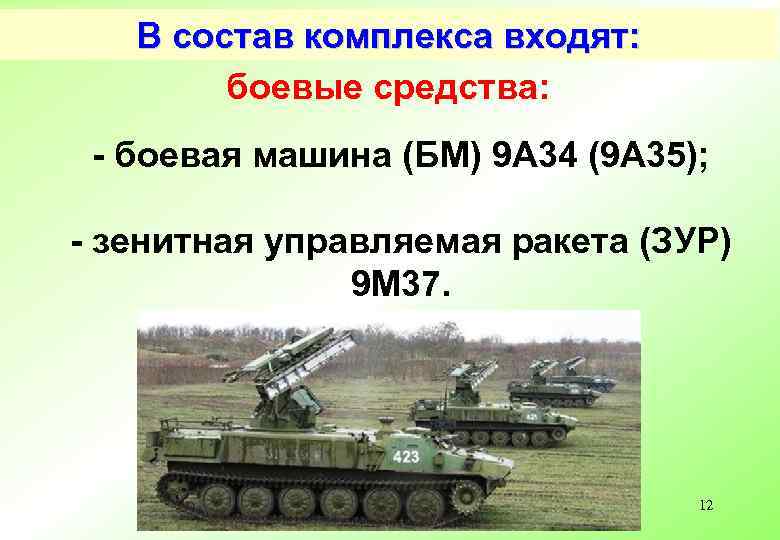

В состав комплекса входят: боевые средства: - боевая машина (БМ) 9 А 34 (9 А 35); - зенитная управляемая ракета (ЗУР) 9 М 37. 12

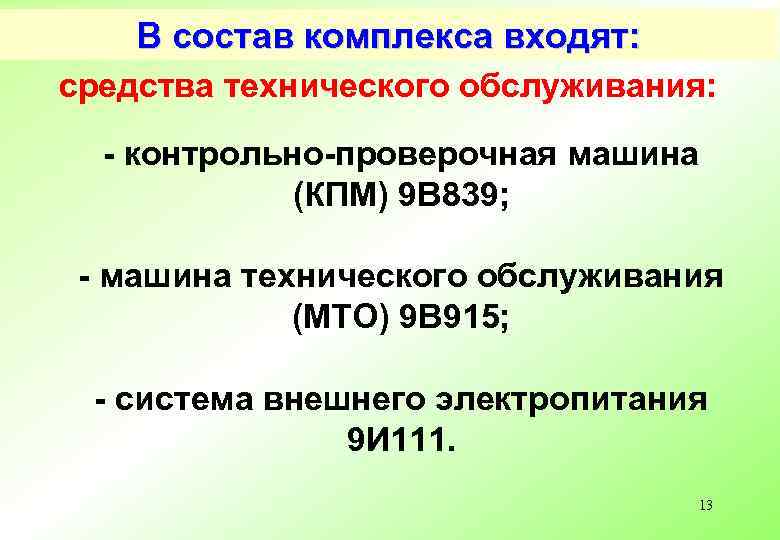

В состав комплекса входят: средства технического обслуживания: - контрольно-проверочная машина (КПМ) 9 В 839; - машина технического обслуживания (МТО) 9 В 915; - система внешнего электропитания 9 И 111. 13

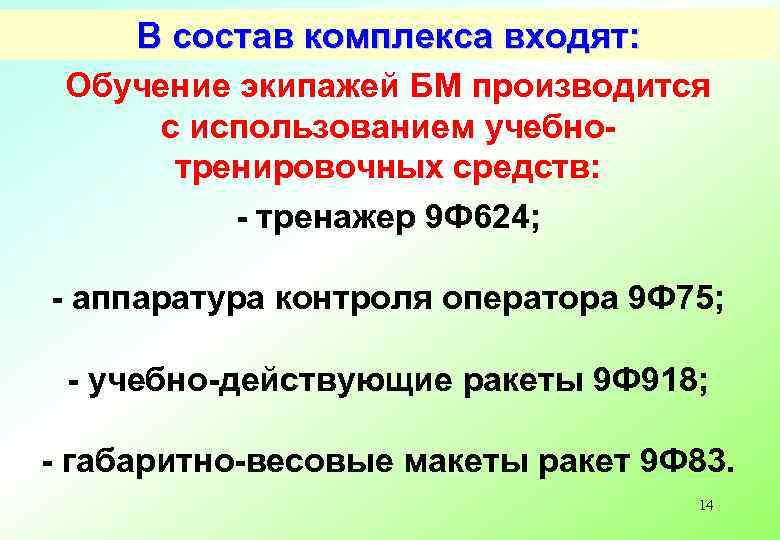

В состав комплекса входят: Обучение экипажей БМ производится с использованием учебнотренировочных средств: - тренажер 9 Ф 624; - аппаратура контроля оператора 9 Ф 75; - учебно-действующие ракеты 9 Ф 918; - габаритно-весовые макеты ракет 9 Ф 83. 14

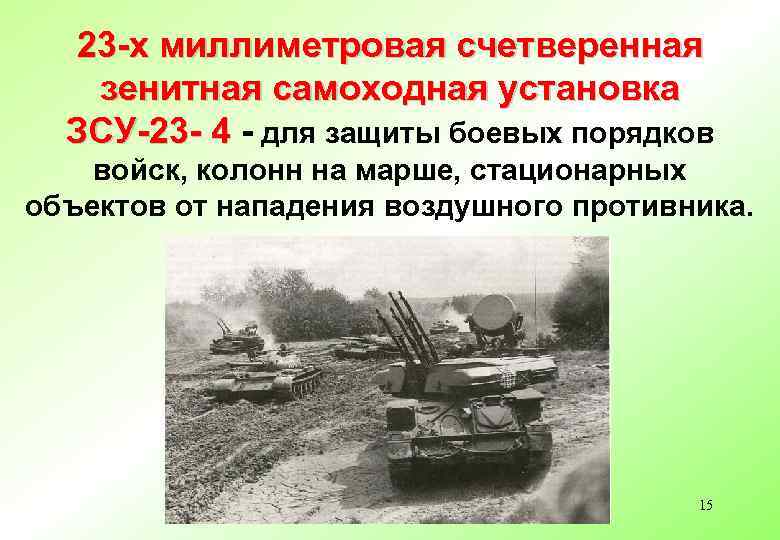

23 -х миллиметровая счетверенная зенитная самоходная установка ЗСУ-23 - 4 - для защиты боевых порядков войск, колонн на марше, стационарных объектов от нападения воздушного противника. 15
Тактико-технические характеристики ЗСУ-23 -4 Боевые характеристики стрельба по воздушным целям: на дальности на высотах при скоростях полета целей стрельба по наземным и надводным целям: на дальности темп стрельбы (из 4 -х автоматов) дальность обнаружения воздушной цели дальность автосопровождения цели боевой комплект до 2500 м до 1500 м до 450 м/сек до 2000 м 3400 -3600 выстр. в мин. до 20 км до 17 км 2000 выстрелов 16

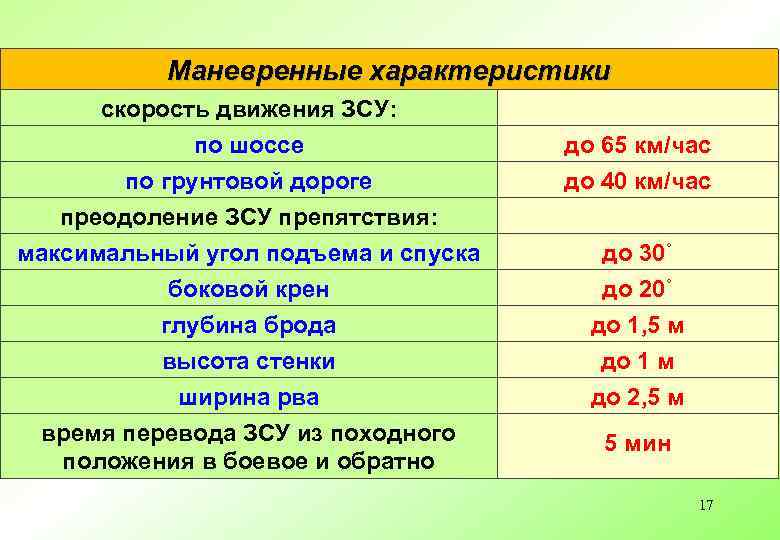

Маневренные характеристики скорость движения ЗСУ: по шоссе до 65 км/час по грунтовой дороге до 40 км/час преодоление ЗСУ препятствия: максимальный угол подъема и спуска до 30˚ боковой крен до 20˚ глубина брода до 1, 5 м высота стенки до 1 м ширина рва до 2, 5 м время перевода ЗСУ из походного положения в боевое и обратно 5 мин 17

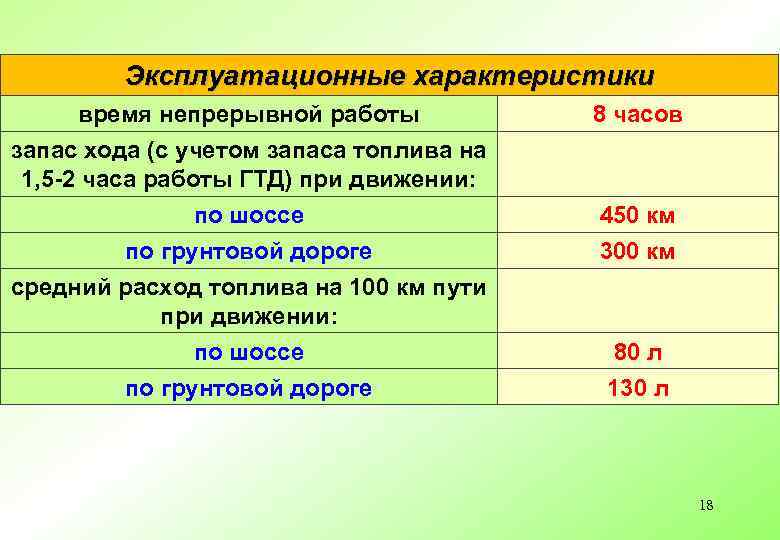

Эксплуатационные характеристики время непрерывной работы 8 часов запас хода (с учетом запаса топлива на 1, 5 -2 часа работы ГТД) при движении: по шоссе по грунтовой дороге 450 км 300 км средний расход топлива на 100 км пути при движении: по шоссе по грунтовой дороге 80 л 130 л 18

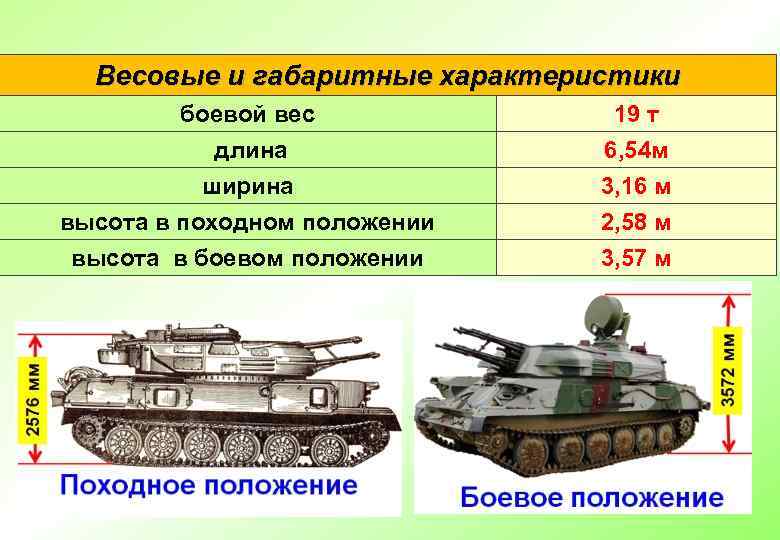

Весовые и габаритные характеристики боевой вес 19 т длина 6, 54 м ширина 3, 16 м высота в походном положении 2, 58 м высота в боевом положении 3, 57 м 19

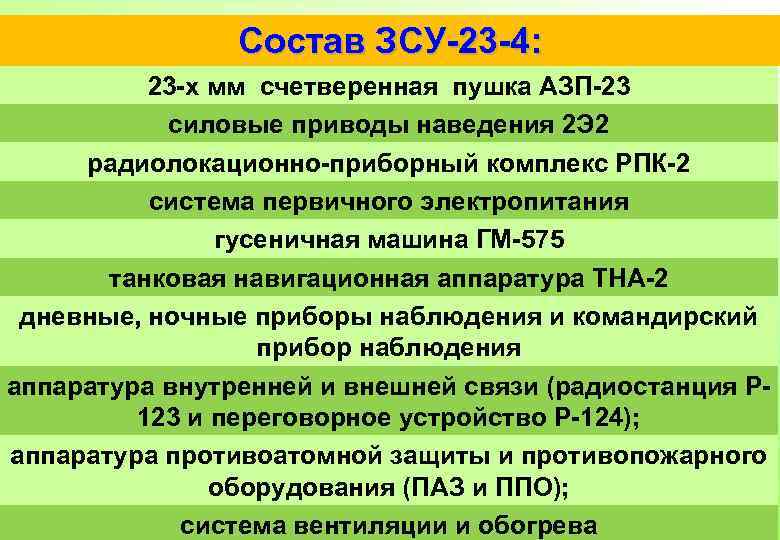

Состав ЗСУ-23 -4: 23 -х мм счетверенная пушка АЗП-23 силовые приводы наведения 2 Э 2 радиолокационно-приборный комплекс РПК-2 система первичного электропитания гусеничная машина ГМ-575 танковая навигационная аппаратура ТНА-2 дневные, ночные приборы наблюдения и командирский прибор наблюдения аппаратура внутренней и внешней связи (радиостанция Р 123 и переговорное устройство Р-124); аппаратура противоатомной защиты и противопожарного оборудования (ПАЗ и ППО); 20 система вентиляции и обогрева
23 -мм спаренная зенитная установка ЗУ 23 поражает самолеты, вертолеты и другие воздушные цели на дальностях до 2500 м при высотах до 1500 м, а также наземные легко-бронированные цели и огневые точки на дальностях до 2000 м. 21

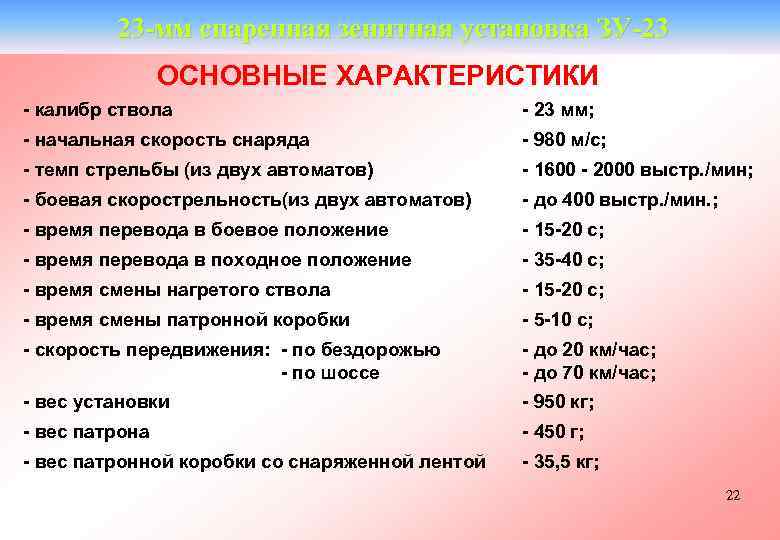

23 -мм спаренная зенитная установка ЗУ-23 ОСНОВНЫЕ ХАРАКТЕРИСТИКИ - калибр ствола - 23 мм; - начальная скорость снаряда - 980 м/с; - темп стрельбы (из двух автоматов) - 1600 - 2000 выстр. /мин; - боевая скорострельность(из двух автоматов) - до 400 выстр. /мин. ; - время перевода в боевое положение - 15 -20 с; - время перевода в походное положение - 35 -40 с; - время смены нагретого ствола - 15 -20 с; - время смены патронной коробки - 5 -10 с; - скорость передвижения: - по бездорожью - по шоссе - до 20 км/час; - до 70 км/час; - вес установки - 950 кг; - вес патрона - 450 г; - вес патронной коробки со снаряженной лентой - 35, 5 кг; 22

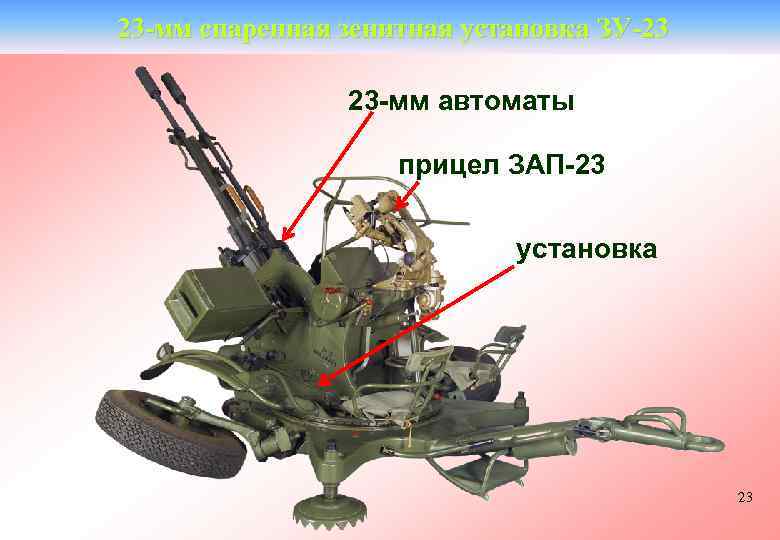

23 -мм спаренная зенитная установка ЗУ-23 23 -мм автоматы прицел ЗАП-23 установка 23

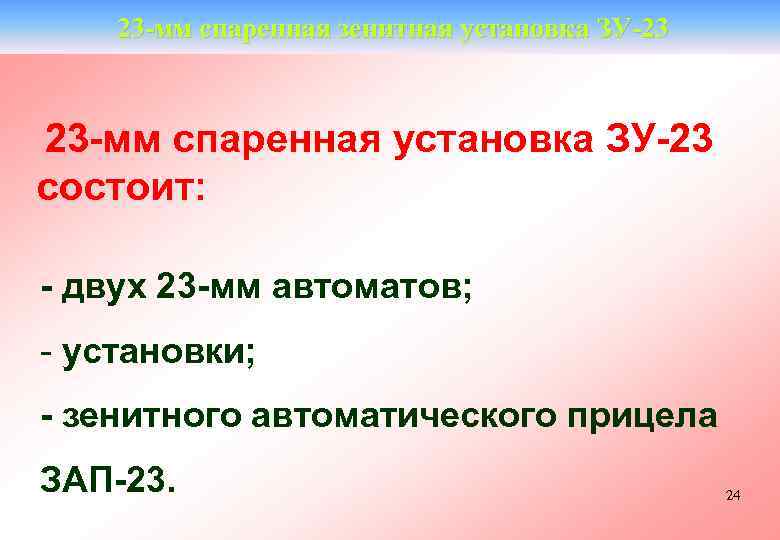

23 -мм спаренная зенитная установка ЗУ-23 23 -мм спаренная установка ЗУ-23 состоит: - двух 23 -мм автоматов; - установки; - зенитного автоматического прицела ЗАП-23. 24
23 -мм спаренная зенитная установка ЗУ-23 - командир орудия – располагается при боевой работе около 1 -го номера; - 1 номер – наводчик, располагается слева, на сиденье у поворотного и подъемного механизмов; - 2 номер – прицельный (установщик скорости, дальности, курса, углов пикирования или кабрирования цели); - 3 номер – правый заряжающий, располагается рядом с правым автоматом; КО № 3 № 2 № 1 № 4 - 4 номер – левый заряжающий, располагается рядом с левым автоматом; - 5 номер – подносчик патронов (водитель тягача). 25

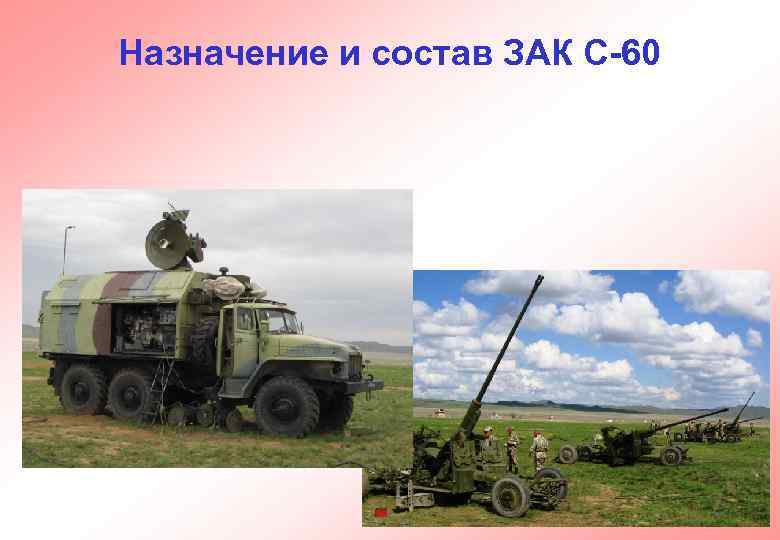

Назначение и состав ЗАК С-60 26

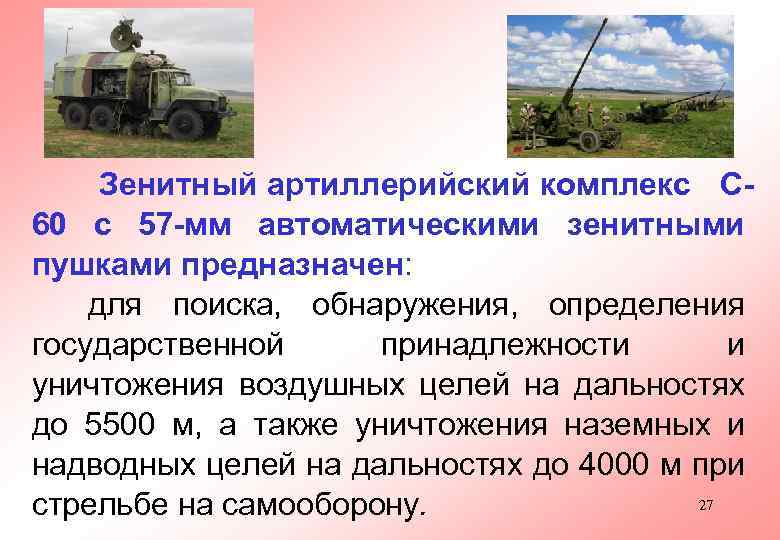

Зенитный артиллерийский комплекс С 60 с 57 -мм автоматическими зенитными пушками предназначен: для поиска, обнаружения, определения государственной принадлежности и уничтожения воздушных целей на дальностях до 5500 м, а также уничтожения наземных и надводных целей на дальностях до 4000 м при 27 стрельбе на самооборону.

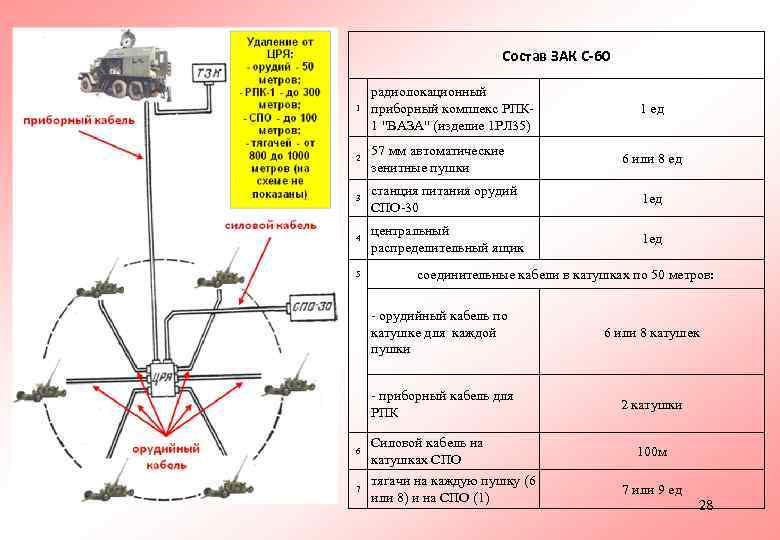

Состав ЗАК С-60 1 радиолокационный приборный комплекс РПК 1 "ВАЗА" (изделие 1 РЛ 35) 2 57 мм автоматические зенитные пушки 3 станция питания орудий СПО-30 1 ед 4 центральный распределительный ящик 1 ед 5 1 ед 6 или 8 ед соединительные кабели в катушках по 50 метров: - орудийный кабель по катушке для каждой пушки 6 или 8 катушек - приборный кабель для РПК 2 катушки 6 Силовой кабель на катушках СПО 7 тягачи на каждую пушку (6 или 8) и на СПО (1) 100 м 7 или 9 ед 28
