Osnovni kurs LED ekrana

Zaposleni Rad, red i disciplina

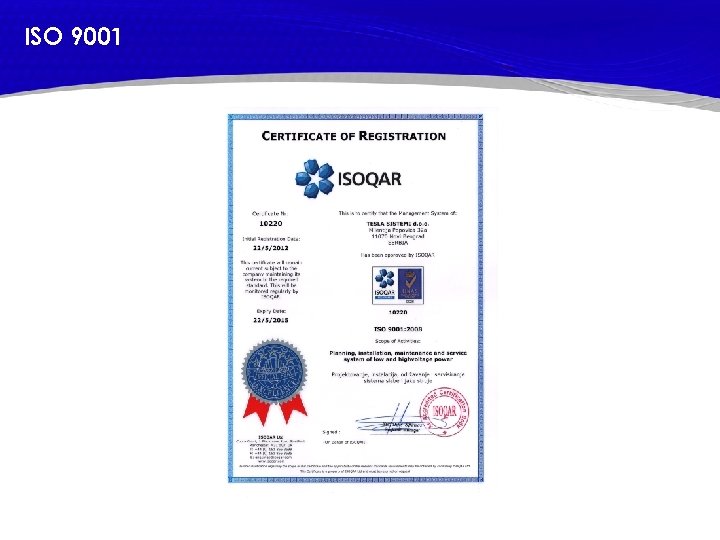

ISO 9001

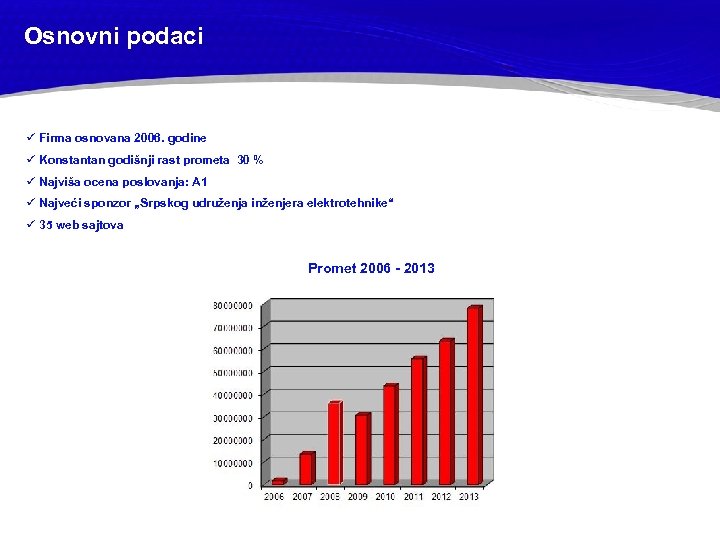

Osnovni podaci ü Firma osnovana 2006. godine ü Konstantan godišnji rast prometa 30 % ü Najviša ocena poslovanja: A 1 ü Najveći sponzor „Srpskog udruženja inženjera elektrotehnike“ ü 35 web sajtova Promet 2006 - 2013

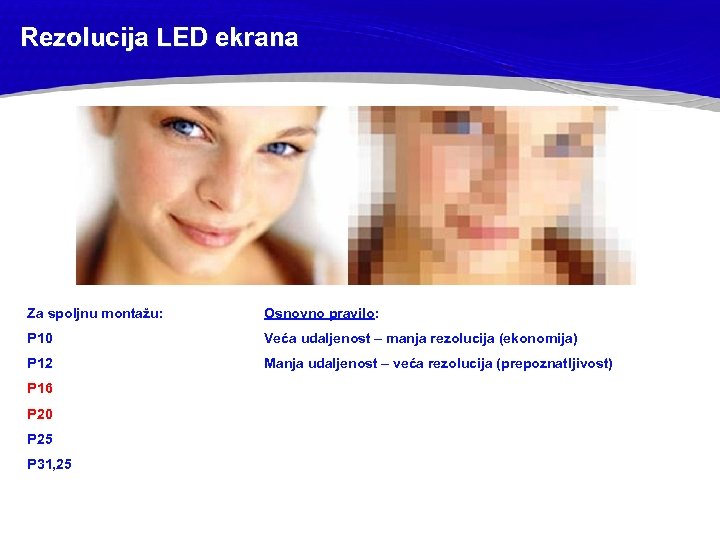

Rezolucija LED ekrana Za spoljnu montažu: Osnovno pravilo: P 10 Veća udaljenost – manja rezolucija (ekonomija) P 12 Manja udaljenost – veća rezolucija (prepoznatljivost) P 16 P 20 P 25 P 31, 25

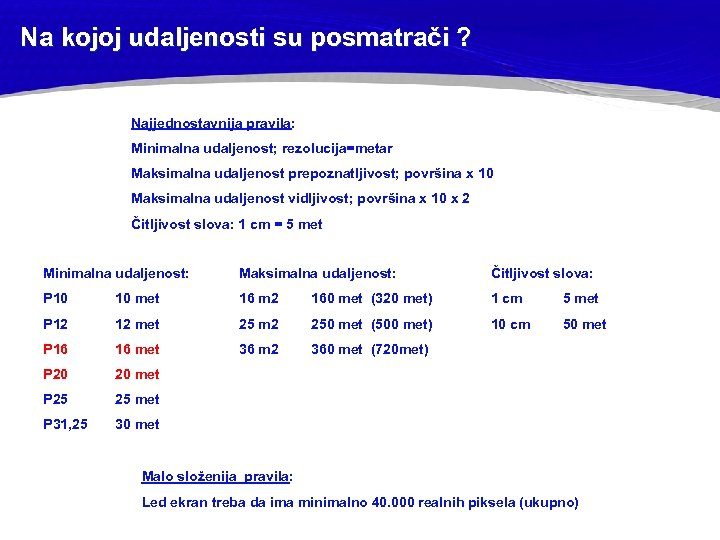

Na kojoj udaljenosti su posmatrači ? Najjednostavnija pravila: Minimalna udaljenost; rezolucija=metar Maksimalna udaljenost prepoznatljivost; površina x 10 Maksimalna udaljenost vidljivost; površina x 10 x 2 Čitljivost slova: 1 cm = 5 met Minimalna udaljenost: Maksimalna udaljenost: Čitljivost slova: P 10 10 met 16 m 2 160 met (320 met) 1 cm 5 met P 12 12 met 25 m 2 250 met (500 met) 10 cm 50 met P 16 16 met 36 m 2 360 met (720 met) P 20 20 met P 25 25 met P 31, 25 30 met Malo složenija pravila: Led ekran treba da ima minimalno 40. 000 realnih piksela (ukupno)

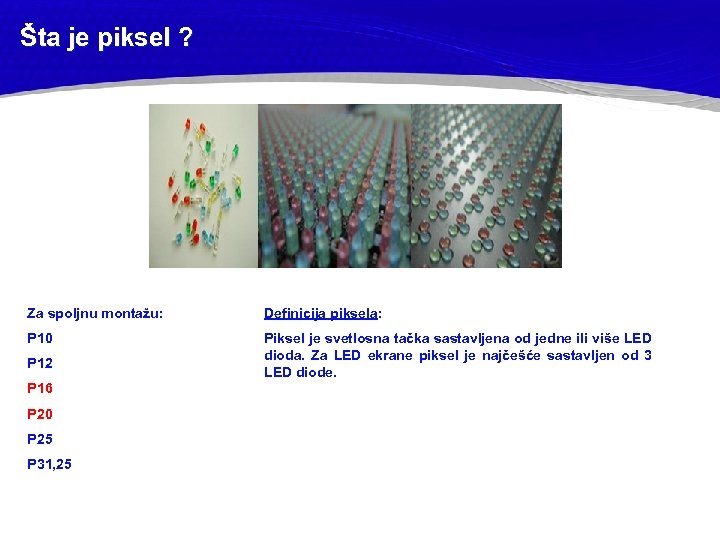

Šta je piksel ? Za spoljnu montažu: Definicija piksela: P 10 Piksel je svetlosna tačka sastavljena od jedne ili više LED dioda. Za LED ekrane piksel je najčešće sastavljen od 3 LED diode. P 12 P 16 P 20 P 25 P 31, 25

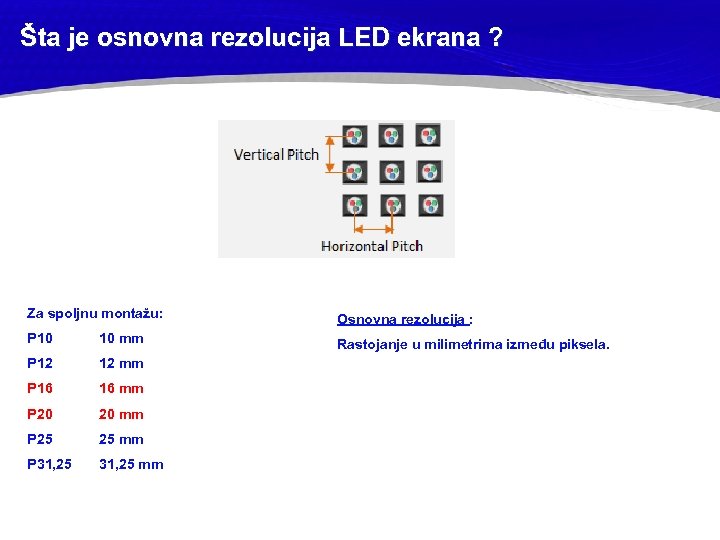

Šta je osnovna rezolucija LED ekrana ? Za spoljnu montažu: Osnovna rezolucija : P 10 10 mm Rastojanje u milimetrima između piksela. P 12 12 mm P 16 16 mm P 20 20 mm P 25 25 mm P 31, 25 mm

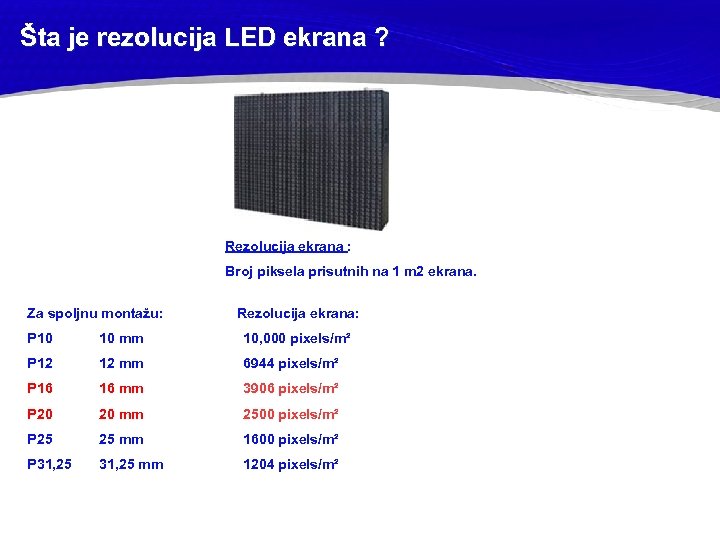

Šta je rezolucija LED ekrana ? Rezolucija ekrana : Broj piksela prisutnih na 1 m 2 ekrana. Za spoljnu montažu: Rezolucija ekrana: P 10 10 mm 10, 000 pixels/m² P 12 12 mm 6944 pixels/m² P 16 16 mm 3906 pixels/m² P 20 20 mm 2500 pixels/m² P 25 25 mm 1600 pixels/m² P 31, 25 mm 1204 pixels/m²

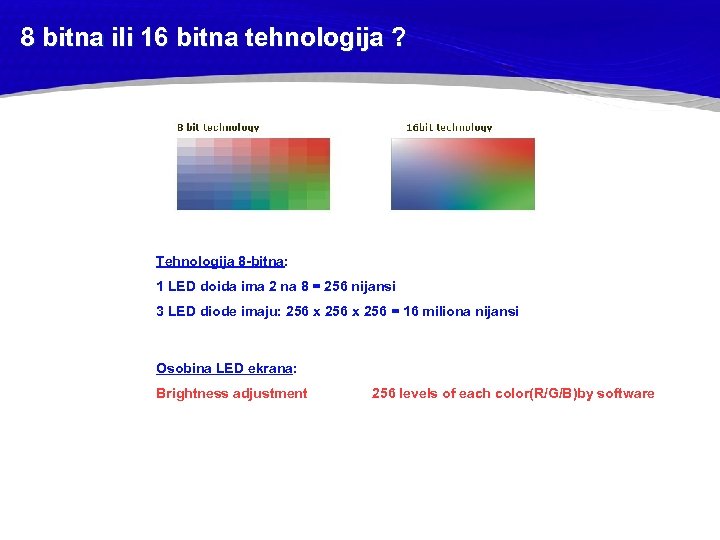

8 bitna ili 16 bitna tehnologija ? Tehnologija 8 -bitna: 1 LED doida ima 2 na 8 = 256 nijansi 3 LED diode imaju: 256 x 256 = 16 miliona nijansi Osobina LED ekrana: Brightness adjustment 256 levels of each color(R/G/B)by software

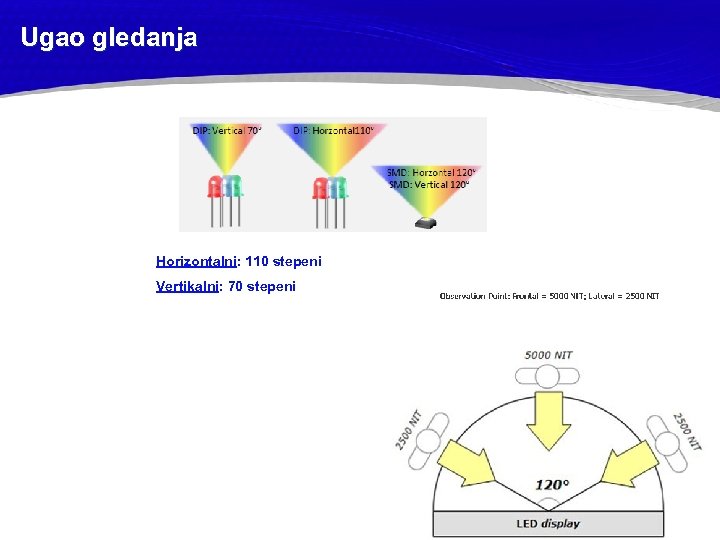

Ugao gledanja Horizontalni: 110 stepeni Vertikalni: 70 stepeni

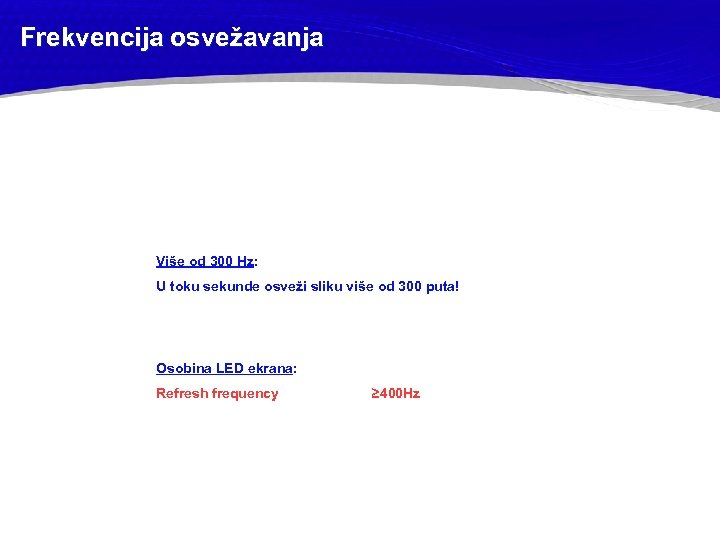

Frekvencija osvežavanja Više od 300 Hz: U toku sekunde osveži sliku više od 300 puta! Osobina LED ekrana: Refresh frequency ≥ 400 Hz

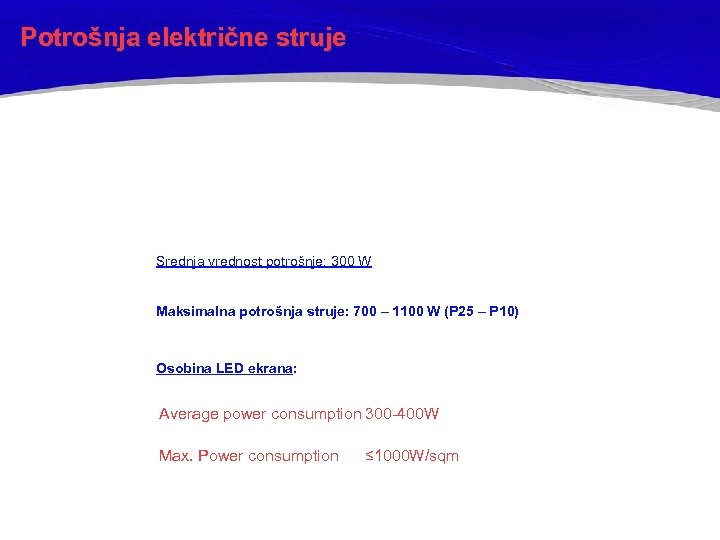

Potrošnja električne struje Srednja vrednost potrošnje: 300 W Maksimalna potrošnja struje: 700 – 1100 W (P 25 – P 10) Osobina LED ekrana: Average power consumption 300 -400 W Max. Power consumption ≤ 1000 W/sqm

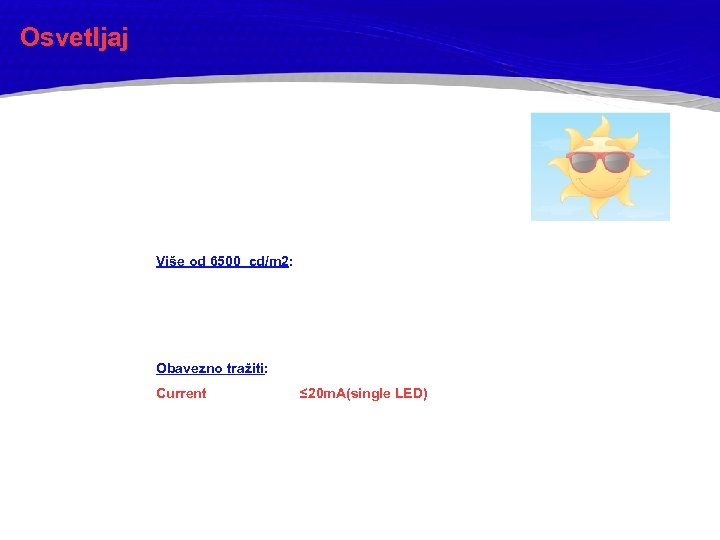

Osvetljaj Više od 6500 cd/m 2: Obavezno tražiti: Current ≤ 20 m. A(single LED)

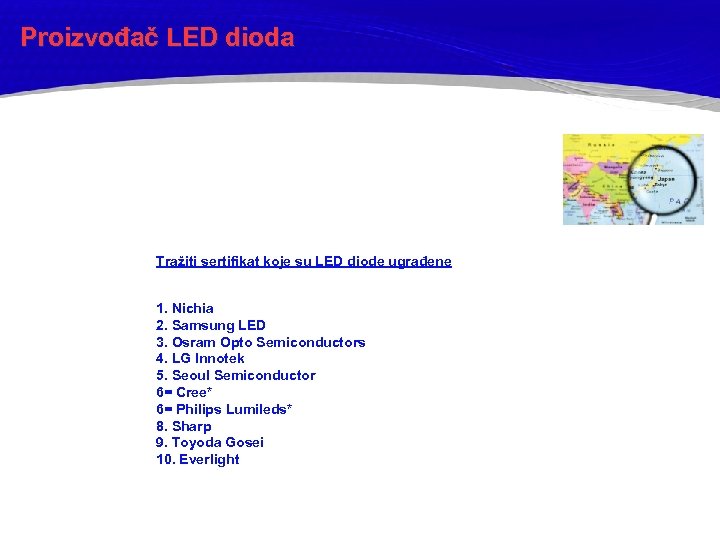

Proizvođač LED dioda Tražiti sertifikat koje su LED diode ugrađene 1. Nichia 2. Samsung LED 3. Osram Opto Semiconductors 4. LG Innotek 5. Seoul Semiconductor 6= Cree* 6= Philips Lumileds* 8. Sharp 9. Toyoda Gosei 10. Everlight

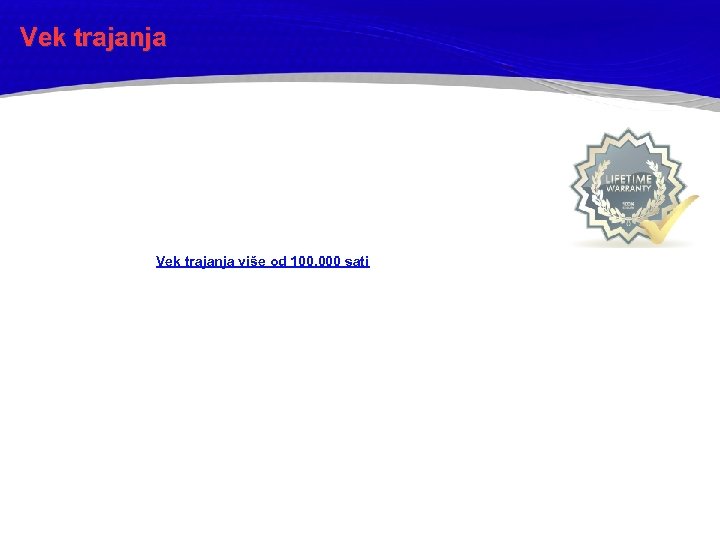

Vek trajanja više od 100. 000 sati

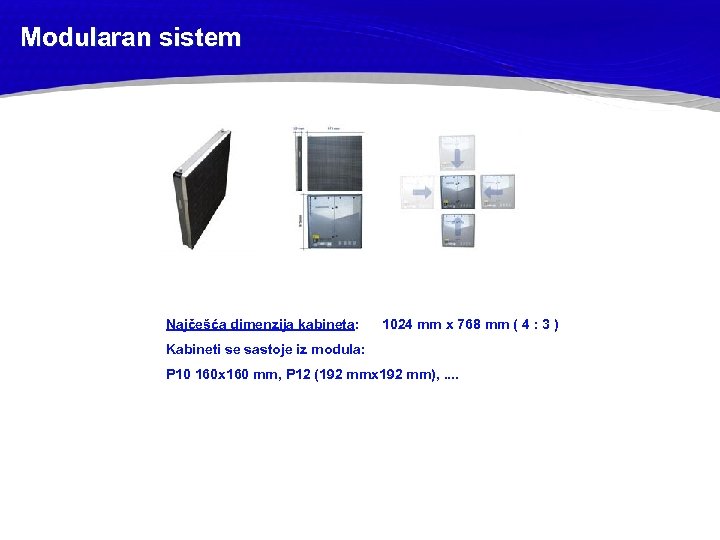

Modularan sistem Najčešća dimenzija kabineta: 1024 mm x 768 mm ( 4 : 3 ) Kabineti se sastoje iz modula: P 10 160 x 160 mm, P 12 (192 mmx 192 mm), . .

Šema povezivanja

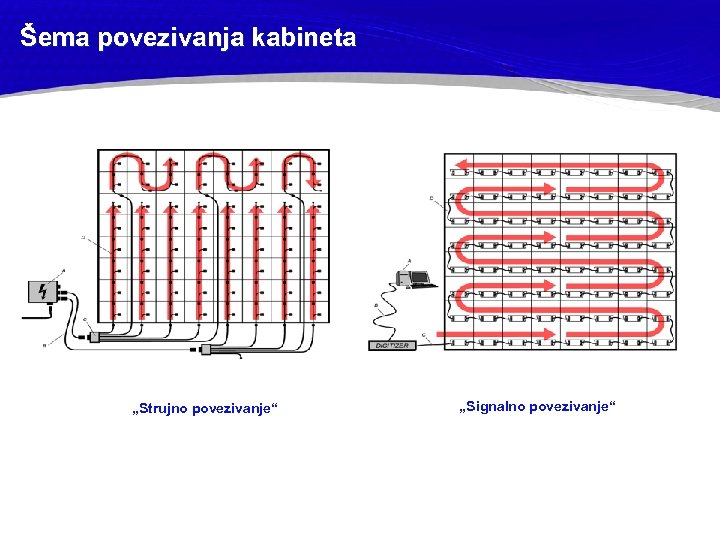

Šema povezivanja kabineta „Strujno povezivanje“ „Signalno povezivanje“

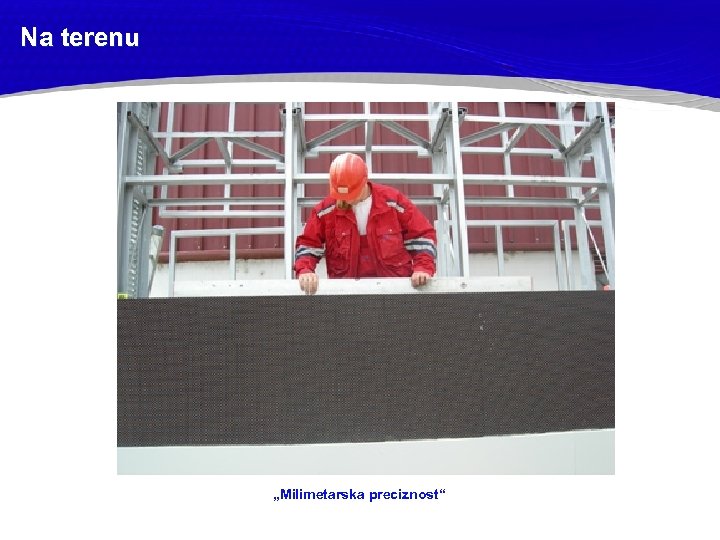

Na terenu „Milimetarska preciznost“

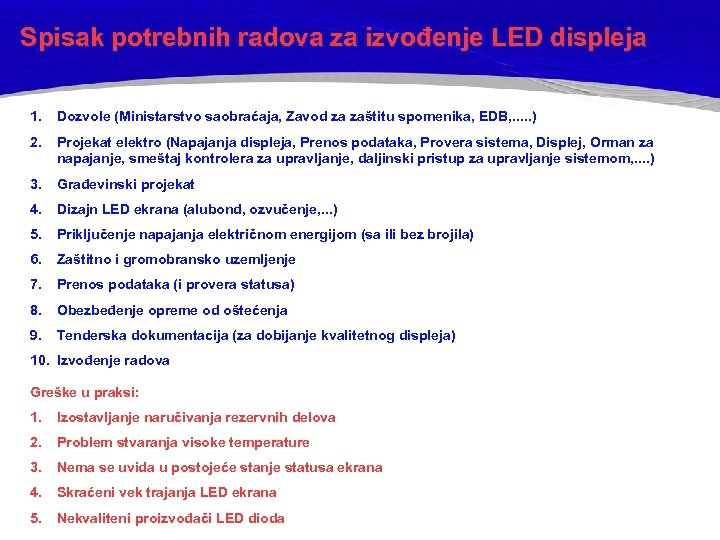

Spisak potrebnih radova za izvođenje LED displeja 1. Dozvole (Ministarstvo saobraćaja, Zavod za zaštitu spomenika, EDB, . . . ) 2. Projekat elektro (Napajanja displeja, Prenos podataka, Provera sistema, Displej, Orman za napajanje, smeštaj kontrolera za upravljanje, daljinski pristup za upravljanje sistemom, . . ) 3. Građevinski projekat 4. Dizajn LED ekrana (alubond, ozvučenje, . . . ) 5. Priključenje napajanja električnom energijom (sa ili bez brojila) 6. Zaštitno i gromobransko uzemljenje 7. Prenos podataka (i provera statusa) 8. Obezbeđenje opreme od oštećenja 9. Tenderska dokumentacija (za dobijanje kvalitetnog displeja) 10. Izvođenje radova Greške u praksi: 1. Izostavljanje naručivanja rezervnih delova 2. Problem stvaranja visoke temperature 3. Nema se uvida u postojeće stanje statusa ekrana 4. Skraćeni vek trajanja LED ekrana 5. Nekvaliteni proizvođači LED dioda
