Основная литература по теме

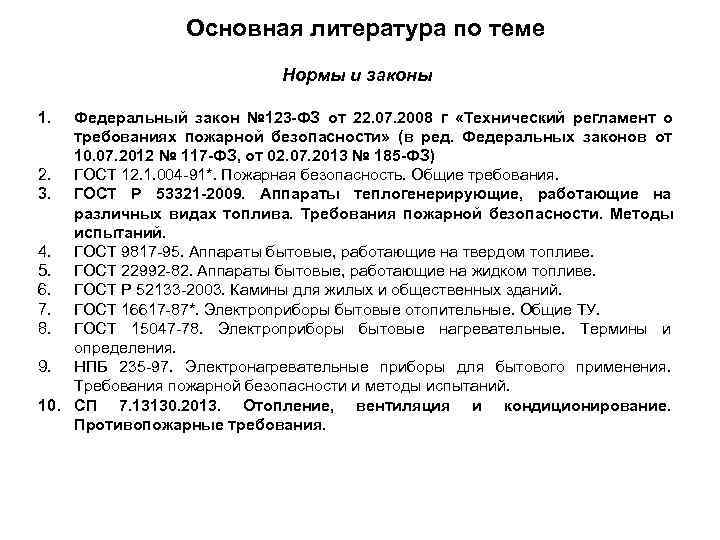

Основная литература по теме Нормы и законы 1. Федеральный закон № 123 -ФЗ от 22. 07. 2008 г «Технический регламент о требованиях пожарной безопасности» (в ред. Федеральных законов от 10. 07. 2012 № 117 -ФЗ, от 02. 07. 2013 № 185 -ФЗ) 2. ГОСТ 12. 1. 004 -91*. Пожарная безопасность. Общие требования. 3. ГОСТ Р 53321 -2009. Аппараты теплогенерирующие, работающие на различных видах топлива. Требования пожарной безопасности. Методы испытаний. 4. ГОСТ 9817 -95. Аппараты бытовые, работающие на твердом топливе. 5. ГОСТ 22992 -82. Аппараты бытовые, работающие на жидком топливе. 6. ГОСТ Р 52133 -2003. Камины для жилых и общественных зданий. 7. ГОСТ 16617 -87*. Электроприборы бытовые отопительные. Общие ТУ. 8. ГОСТ 15047 -78. Электроприборы бытовые нагревательные. Термины и определения. 9. НПБ 235 -97. Электронагревательные приборы для бытового применения. Требования пожарной безопасности и методы испытаний. 10. СП 7. 13130. 2013. Отопление, вентиляция и кондиционирование. Противопожарные требования.

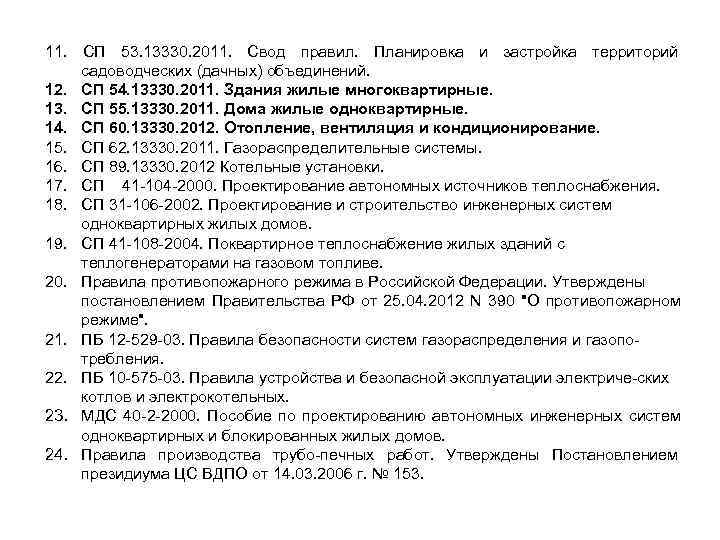

11. СП 53. 13330. 2011. Свод правил. Планировка и застройка территорий садоводческих (дачных) объединений. 12. СП 54. 13330. 2011. Здания жилые многоквартирные. 13. СП 55. 13330. 2011. Дома жилые одноквартирные. 14. СП 60. 13330. 2012. Отопление, вентиляция и кондиционирование. 15. СП 62. 13330. 2011. Газораспределительные системы. 16. СП 89. 13330. 2012 Котельные установки. 17. СП 41 -104 -2000. Проектирование автономных источников теплоснабжения. 18. СП 31 -106 -2002. Проектирование и строительство инженерных систем одноквартирных жилых домов. 19. СП 41 -108 -2004. Поквартирное теплоснабжение жилых зданий с теплогенераторами на газовом топливе. 20. Правила противопожарного режима в Российской Федерации. Утверждены постановлением Правительства РФ от 25. 04. 2012 N 390 "О противопожарном режиме". 21. ПБ 12 -529 -03. Правила безопасности систем газораспределения и газопо- требления. 22. ПБ 10 -575 -03. Правила устройства и безопасной эксплуатации электриче-ских котлов и электрокотельных. 23. МДС 40 -2 -2000. Пособие по проектированию автономных инженерных систем одноквартирных и блокированных жилых домов. 24. Правила производства трубо-печных работ. Утверждены Постановлением президиума ЦС ВДПО от 14. 03. 2006 г. № 153.

Учебно-методическая литература: 1. Есин В. М. , Сидорук В. И. , Калмыков С. П. , Панов М. В. , Токарев В. Н. Учебник "Пожарная профилактика в строительстве", ч. , - М. , 2013, - 275 с. 2. Томин С. В. , Токарев В. Н. Задачник по пожарной профилактике в строительстве. –М. : ВИПТШ МВД России, 1995. -218 с. 3. Есин В. М. , Сидорук В. И. , Токарев В. Н. , Панов М. В. Методические указания к выполнению лабораторных работ по дисциплине «Пожарная безопасность в строительстве» . –М. : Академия ГПС МЧС России, 2012. -54 с.

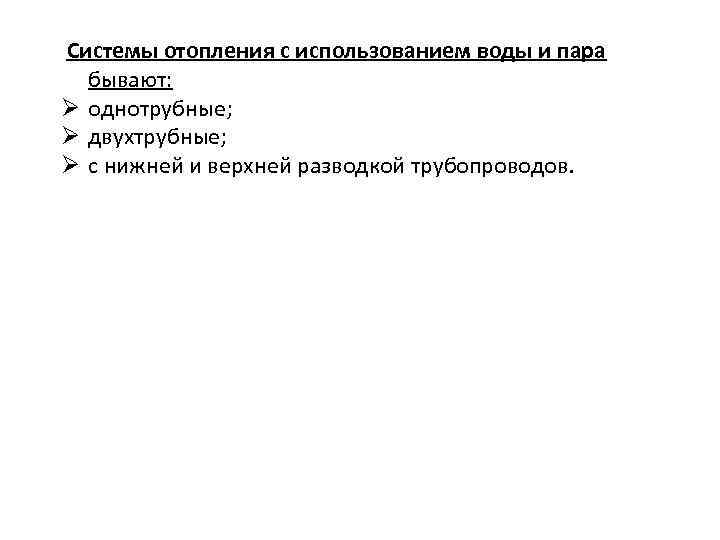

Системы отопления с использованием воды и пара бывают: Ø однотрубные; Ø двухтрубные; Ø с нижней и верхней разводкой трубопроводов.

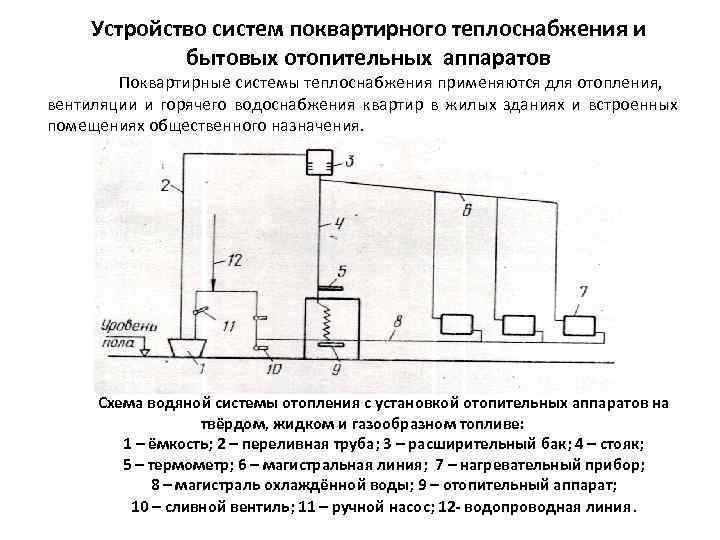

Устройство систем поквартирного теплоснабжения и бытовых отопительных аппаратов Поквартирные системы теплоснабжения применяются для отопления, вентиляции и горячего водоснабжения квартир в жилых зданиях и встроенных помещениях общественного назначения. Схема водяной системы отопления с установкой отопительных аппаратов на твёрдом, жидком и газообразном топливе: 1 – ёмкость; 2 – переливная труба; 3 – расширительный бак; 4 – стояк; 5 – термометр; 6 – магистральная линия; 7 – нагревательный прибор; 8 – магистраль охлаждённой воды; 9 – отопительный аппарат; 10 – сливной вентиль; 11 – ручной насос; 12 - водопроводная линия.

Схема отопительной печи: 1 – фундамент; 2 – зольник; 3 – поддувальная дверка; 4 – топочная дверка; 5 – прочистная дверка; 6 – задвижки; 7 – дымовой канал; 8 – перекрыша печи; 9 – дымоходы; 10 – топливник; 11 – колосниковая решётка; 12 – гидроизоляция.

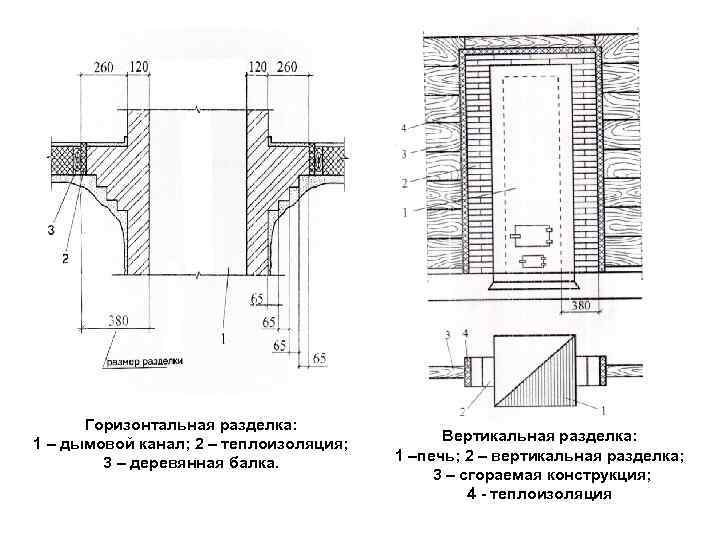

Горизонтальная разделка: 1 – дымовой канал; 2 – теплоизоляция; Вертикальная разделка: 3 – деревянная балка. 1 –печь; 2 – вертикальная разделка; 3 – сгораемая конструкция; 4 - теплоизоляция

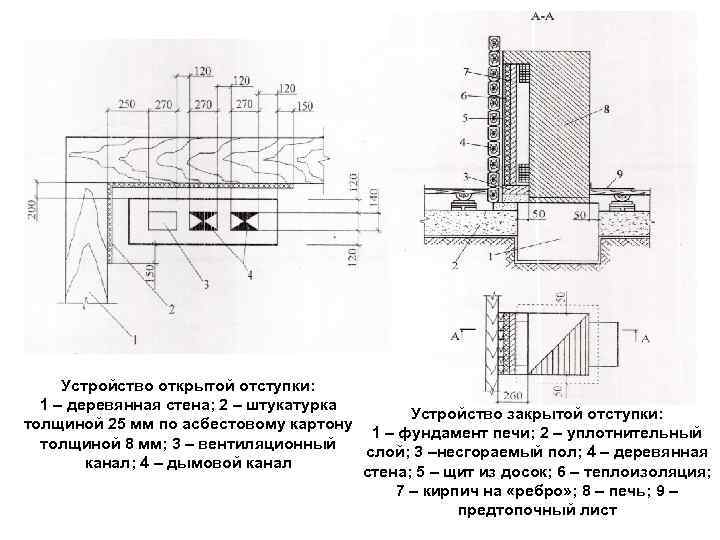

Устройство открытой отступки: 1 – деревянная стена; 2 – штукатурка Устройство закрытой отступки: толщиной 25 мм по асбестовому картону 1 – фундамент печи; 2 – уплотнительный толщиной 8 мм; 3 – вентиляционный слой; 3 –несгораемый пол; 4 – деревянная канал; 4 – дымовой канал стена; 5 – щит из досок; 6 – теплоизоляция; 7 – кирпич на «ребро» ; 8 – печь; 9 – предтопочный лист

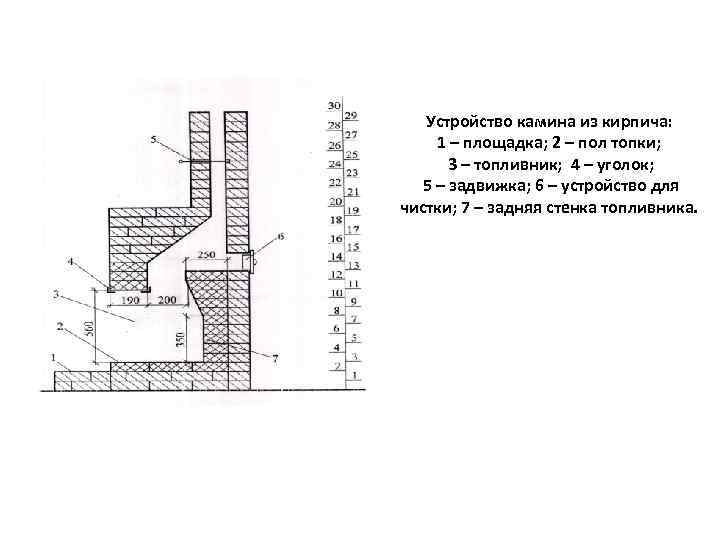

Устройство камина из кирпича: 1 – площадка; 2 – пол топки; 3 – топливник; 4 – уголок; 5 – задвижка; 6 – устройство для чистки; 7 – задняя стенка топливника.

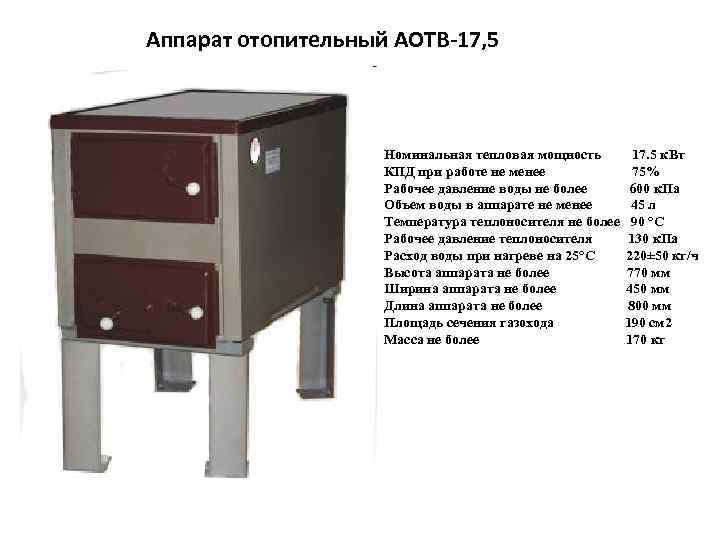

Аппарат отопительный АОТВ-17, 5 Номинальная тепловая мощность 17. 5 к. Вт КПД при работе не менее 75% Рабочее давление воды не более 600 к. Па Объем воды в аппарате не менее 45 л Температура теплоносителя не более 90 °C Рабочее давление теплоносителя 130 к. Па Расход воды при нагреве на 25°C 220± 50 кг/ч Высота аппарата не более 770 мм Ширина аппарата не более 450 мм Длина аппарата не более 800 мм Площадь сечения газохода 190 см 2 Масса не более 170 кг

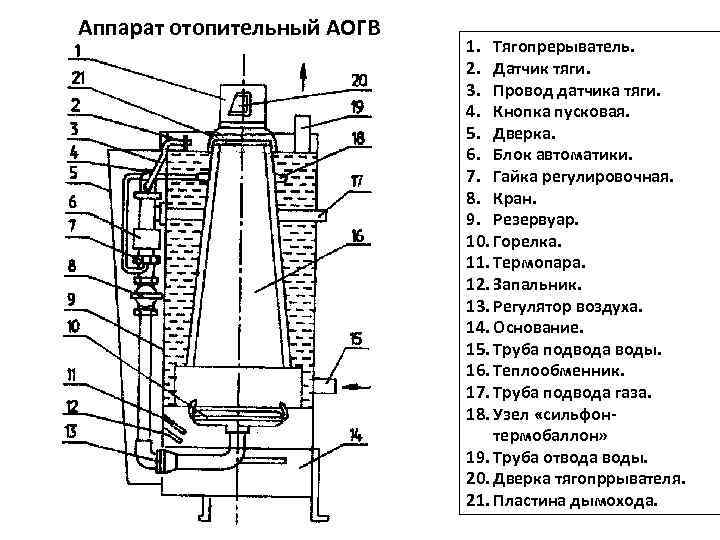

Аппарат отопительный АОГВ 1. Тягопрерыватель. 2. Датчик тяги. 3. Провод датчика тяги. 4. Кнопка пусковая. 5. Дверка. 6. Блок автоматики. 7. Гайка регулировочная. 8. Кран. 9. Резервуар. 10. Горелка. 11. Термопара. 12. Запальник. 13. Регулятор воздуха. 14. Основание. 15. Труба подвода воды. 16. Теплообменник. 17. Труба подвода газа. 18. Узел «сильфон- термобаллон» 19. Труба отвода воды. 20. Дверка тягопррывателя. 21. Пластина дымохода.

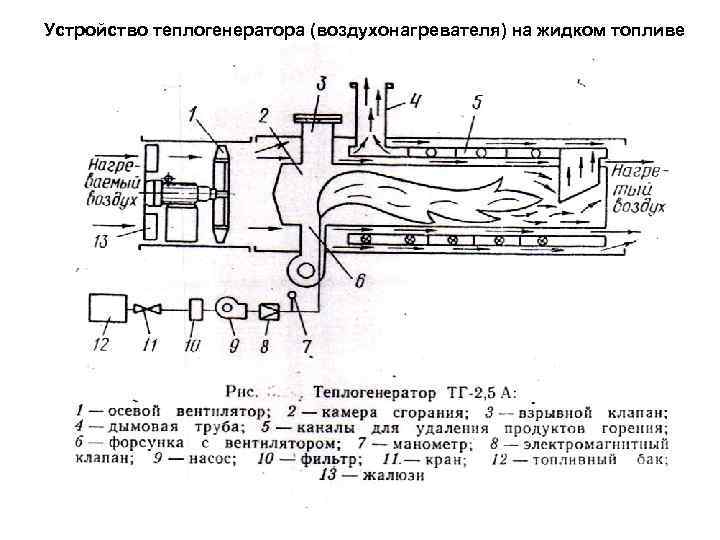

Устройство теплогенератора (воздухонагревателя) на жидком топливе

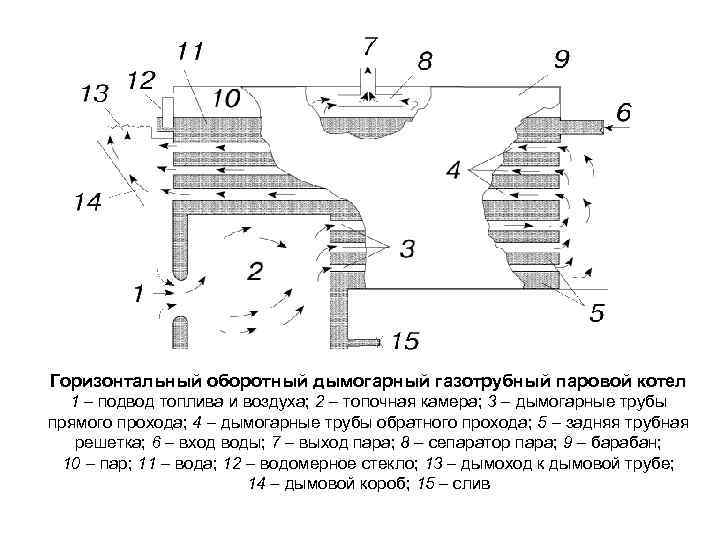

Горизонтальный оборотный дымогарный газотрубный паровой котел 1 – подвод топлива и воздуха; 2 – топочная камера; 3 – дымогарные трубы прямого прохода; 4 – дымогарные трубы обратного прохода; 5 – задняя трубная решетка; 6 – вход воды; 7 – выход пара; 8 – сепаратор пара; 9 – барабан; 10 – пар; 11 – вода; 12 – водомерное стекло; 13 – дымоход к дымовой трубе; 14 – дымовой короб; 15 – слив

Продольный горизонтальный водотрубный паровой котел. 1 – подвод топлива и воздуха; 2 – огнеупорная топочная камера; 3 – водяные трубы; 4 – передний коллектор (пароводяная смесь); 5 – первый проход; 6 – второй проход; 7 – третий проход; 8 – направляющие перегородки; 9 – дымовой короб; 10 – дымоход к дымовой трубе; 11 – задний коллектор (вода); 12 – слив; 13 – вход воды; 14 – выход пара; 15 – сепаратор пара; 16 – барабан; 17 – водомерное стекло; 18 – пар; 19 – пароводяная смесь
