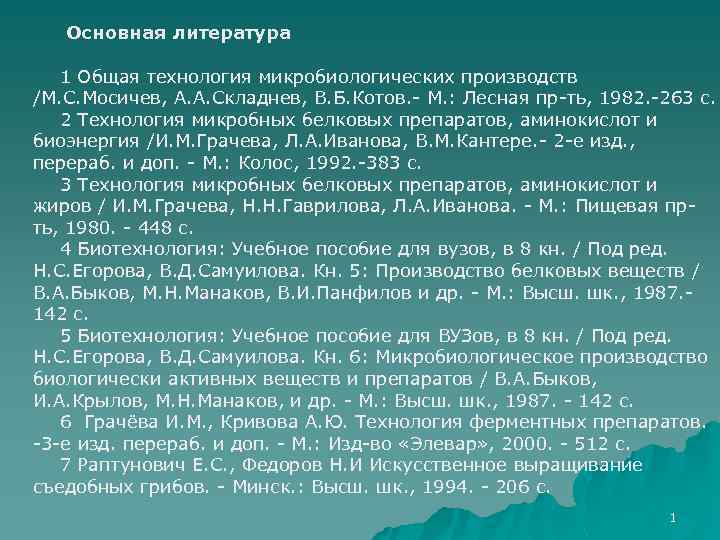

Основная литература 1 Общая технология микробиологических производств /М. С. Мосичев, А. А. Складнев, В. Б. Котов. - М. : Лесная пр-ть, 1982. -263 с. 2 Технология микробных белковых препаратов, аминокислот и биоэнергия /И. М. Грачева, Л. А. Иванова, В. М. Кантере. - 2 -е изд. , перераб. и доп. - М. : Колос, 1992. -383 с. 3 Технология микробных белковых препаратов, аминокислот и жиров / И. М. Грачева, Н. Н. Гаврилова, Л. А. Иванова. - М. : Пищевая прть, 1980. - 448 с. 4 Биотехнология: Учебное пособие для вузов, в 8 кн. / Под ред. Н. С. Егорова, В. Д. Самуилова. Кн. 5: Производство белковых веществ / В. А. Быков, М. Н. Манаков, В. И. Панфилов и др. - М. : Высш. шк. , 1987. 142 с. 5 Биотехнология: Учебное пособие для ВУЗов, в 8 кн. / Под ред. Н. С. Егорова, В. Д. Самуилова. Кн. 6: Микробиологическое производство биологически активных веществ и препаратов / В. А. Быков, И. А. Крылов, М. Н. Манаков, и др. - М. : Высш. шк. , 1987. - 142 с. 6 Грачёва И. М. , Кривова А. Ю. Технология ферментных препаратов. -3 -е изд. перераб. и доп. - М. : Изд-во «Элевар» , 2000. - 512 с. 7 Раптунович Е. С. , Федоров Н. И Искусственное выращивание съедобных грибов. - Минск. : Высш. шк. , 1994. - 206 с. 1

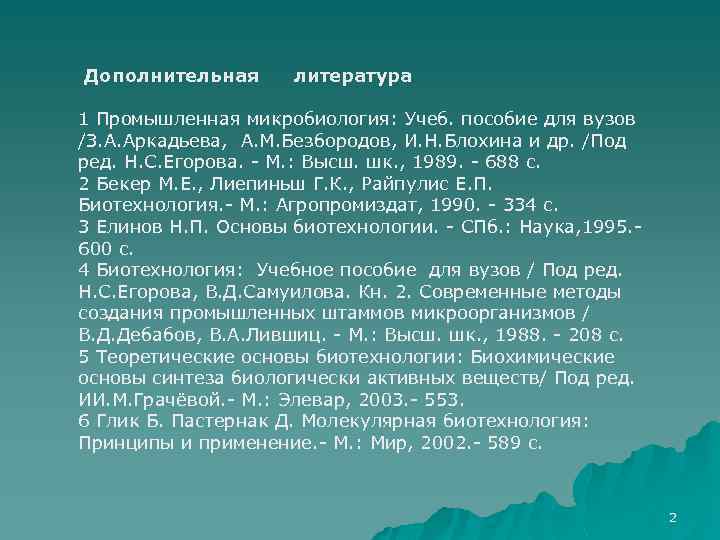

Дополнительная литература 1 Промышленная микробиология: Учеб. пособие для вузов /З. А. Аркадьева, А. М. Безбородов, И. Н. Блохина и др. /Под ред. Н. С. Егорова. - М. : Высш. шк. , 1989. - 688 с. 2 Бекер М. Е. , Лиепиньш Г. К. , Райпулис Е. П. Биотехнология. - М. : Агропромиздат, 1990. - 334 с. 3 Елинов Н. П. Основы биотехнологии. - СПб. : Наука, 1995. 600 с. 4 Биотехнология: Учебное пособие для вузов / Под ред. Н. С. Егорова, В. Д. Самуилова. Кн. 2. Современные методы создания промышленных штаммов микроорганизмов / В. Д. Дебабов, В. А. Лившиц. - М. : Высш. шк. , 1988. - 208 с. 5 Теоретические основы биотехнологии: Биохимические основы синтеза биологически активных веществ/ Под ред. ИИ. М. Грачёвой. - М. : Элевар, 2003. - 553. 6 Глик Б. Пастернак Д. Молекулярная биотехнология: Принципы и применение. - М. : Мир, 2002. - 589 с. 2
Производство белка одноклеточных 3

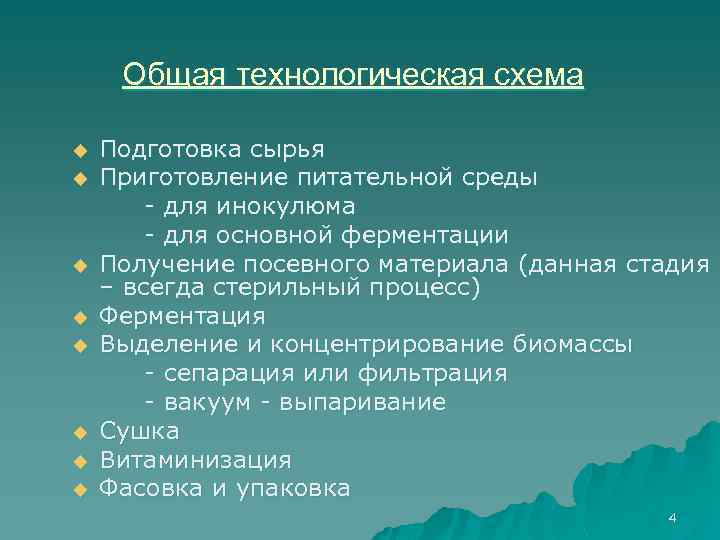

Общая технологическая схема u u u u Подготовка сырья Приготовление питательной среды - для инокулюма - для основной ферментации Получение посевного материала (данная стадия – всегда стерильный процесс) Ферментация Выделение и концентрирование биомассы - сепарация или фильтрация - вакуум - выпаривание Сушка Витаминизация Фасовка и упаковка 4

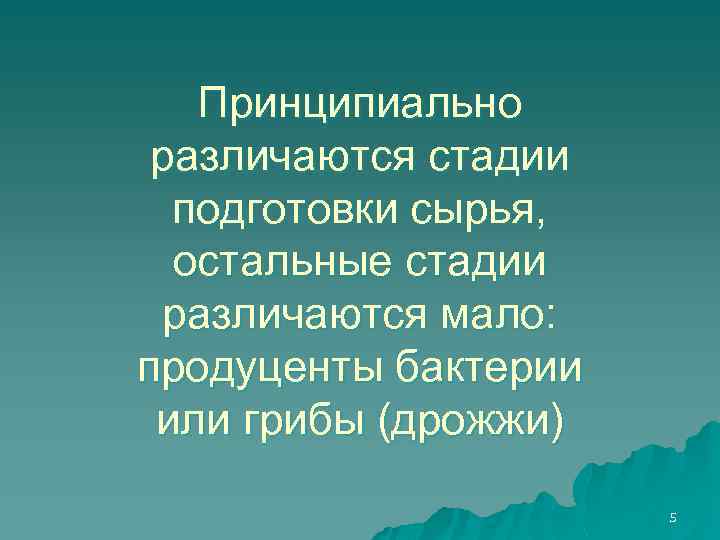

Принципиально различаются стадии подготовки сырья, остальные стадии различаются мало: продуценты бактерии или грибы (дрожжи) 5

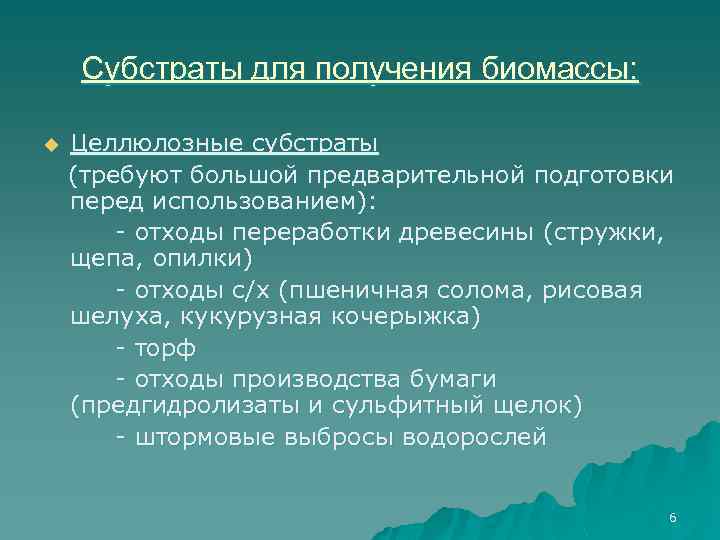

Субстраты для получения биомассы: u Целлюлозные субстраты (требуют большой предварительной подготовки перед использованием): - отходы переработки древесины (стружки, щепа, опилки) - отходы с/х (пшеничная солома, рисовая шелуха, кукурузная кочерыжка) - торф - отходы производства бумаги (предгидролизаты и сульфитный щелок) - штормовые выбросы водорослей 6

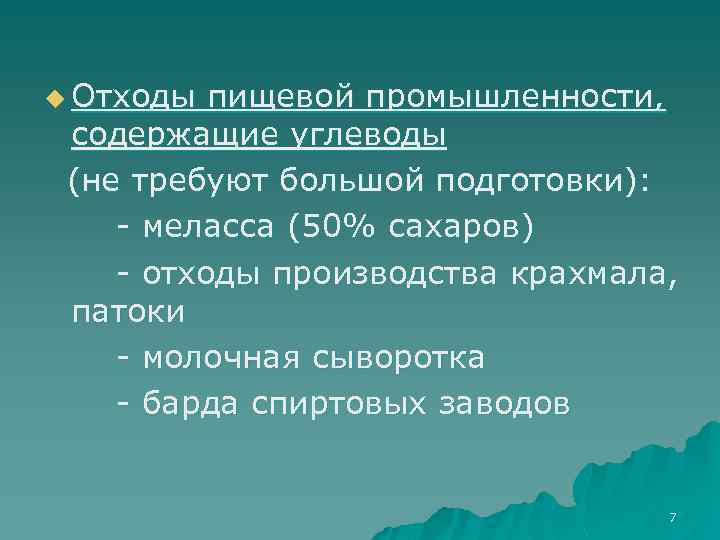

u Отходы пищевой промышленности, содержащие углеводы (не требуют большой подготовки): - меласса (50% сахаров) - отходы производства крахмала, патоки - молочная сыворотка - барда спиртовых заводов 7
u Углеводородное сырьё - очищенные n-алканы (парафины) «парекс» из дизельной фракции нефти - метан u Спирты и кислоты u СО 2 8

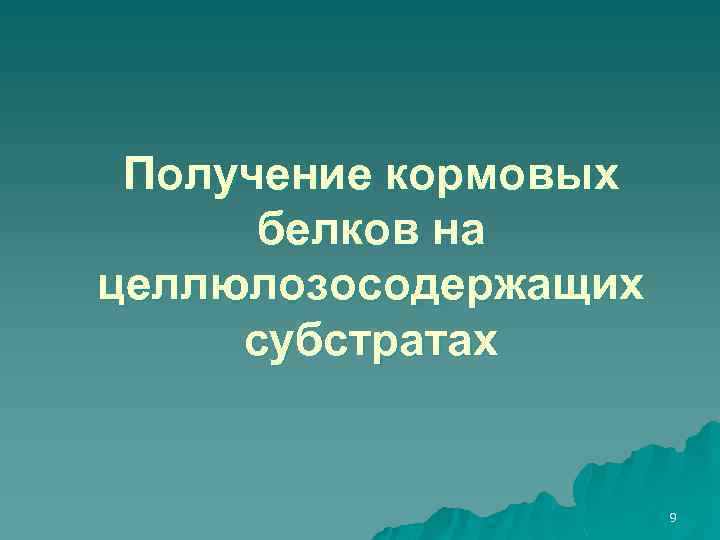

Получение кормовых белков на целлюлозосодержащих субстратах 9
ЕЖЕГОДНО в мире образуется 400 млрд. тонн биомассы эффективно используется не более 5% 10

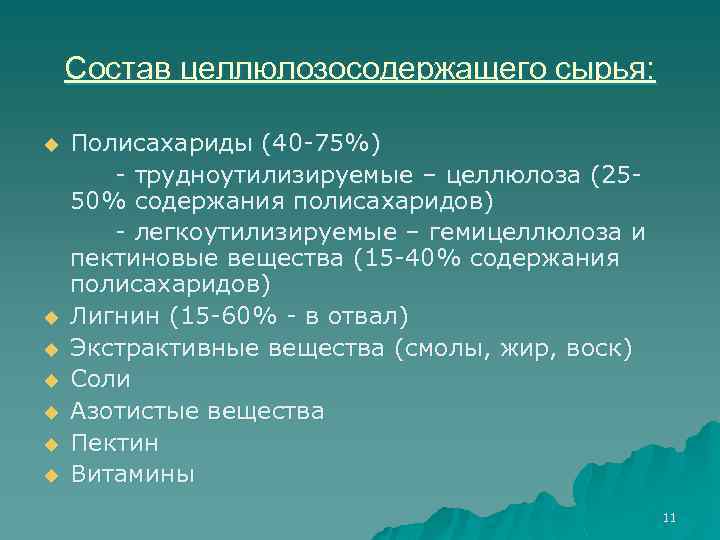

Состав целлюлозосодержащего сырья: u u u u Полисахариды (40 -75%) - трудноутилизируемые – целлюлоза (2550% содержания полисахаридов) - легкоутилизируемые – гемицеллюлоза и пектиновые вещества (15 -40% содержания полисахаридов) Лигнин (15 -60% - в отвал) Экстрактивные вещества (смолы, жир, воск) Соли Азотистые вещества Пектин Витамины 11

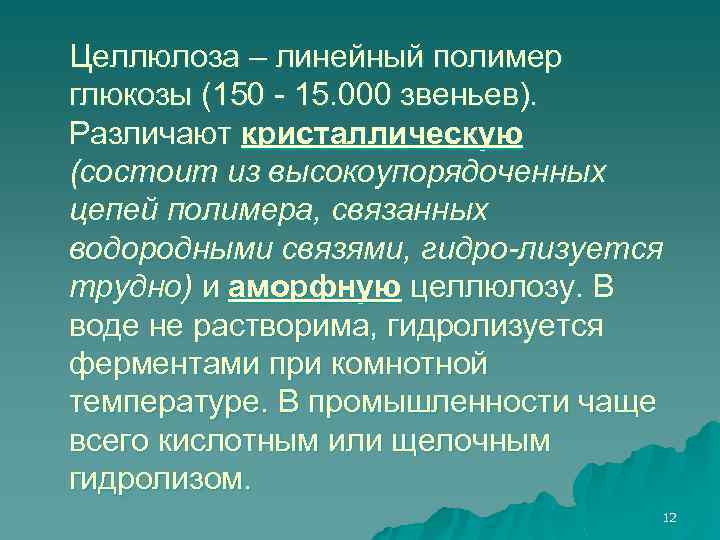

Целлюлоза – линейный полимер глюкозы (150 - 15. 000 звеньев). Различают кристаллическую (состоит из высокоупорядоченных цепей полимера, связанных водородными связями, гидро-лизуется трудно) и аморфную целлюлозу. В воде не растворима, гидролизуется ферментами при комнотной температуре. В промышленности чаще всего кислотным или щелочным гидролизом. 12

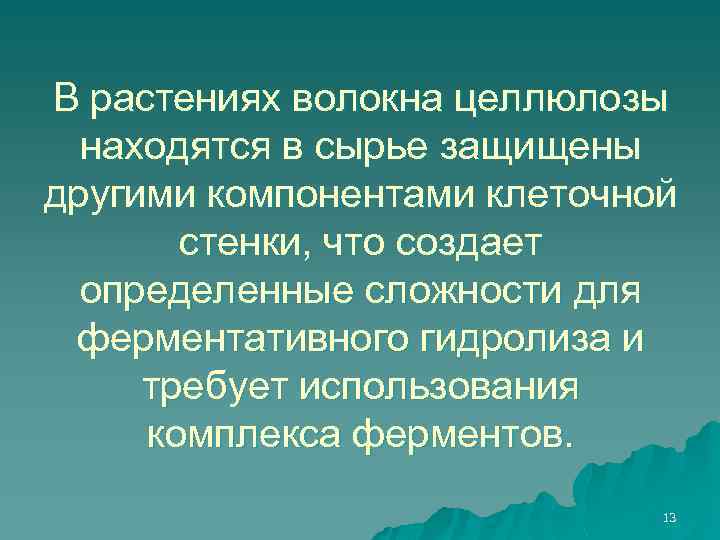

В растениях волокна целлюлозы находятся в сырье защищены другими компонентами клеточной стенки, что создает определенные сложности для ферментативного гидролиза и требует использования комплекса ферментов. 13
Клеточная стенка водорослей 14
Гемицеллюлоза содержит от 3 до 200 звеньев полимерной цепи. Мономерами являются ксилоза, глюкоза, манноза, галактоза, уроновые кислоты (глюкуроновая). Мономеров может быть один (гомо-) или несколько (гетерополисахариды). Связи: β-1, 4; Β-1, 6; Β-1, 2; β-1, 3. Гемицеллюлоза – нерегулярный полимер. 15

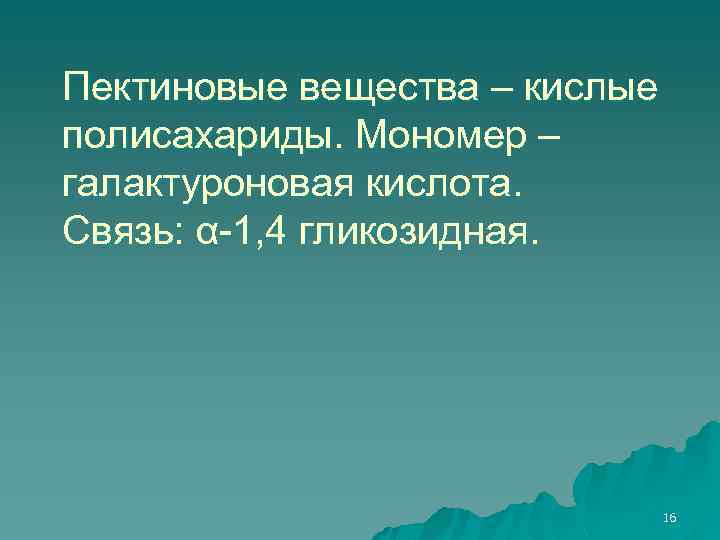

Пектиновые вещества – кислые полисахариды. Мономер – галактуроновая кислота. Связь: α-1, 4 гликозидная. 16

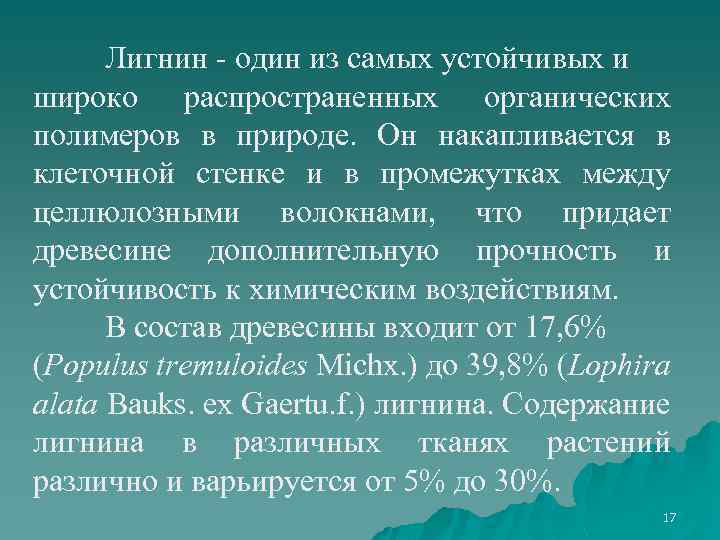

Лигнин - один из самых устойчивых и широко распространенных органических полимеров в природе. Он накапливается в клеточной стенке и в промежутках между целлюлозными волокнами, что придает древесине дополнительную прочность и устойчивость к химическим воздействиям. В состав древесины входит от 17, 6% (Populus tremuloides Michx. ) до 39, 8% (Lophira alata Bauks. ex Gaertu. f. ) лигнина. Содержание лигнина в различных тканях растений различно и варьируется от 5% до 30%. 17

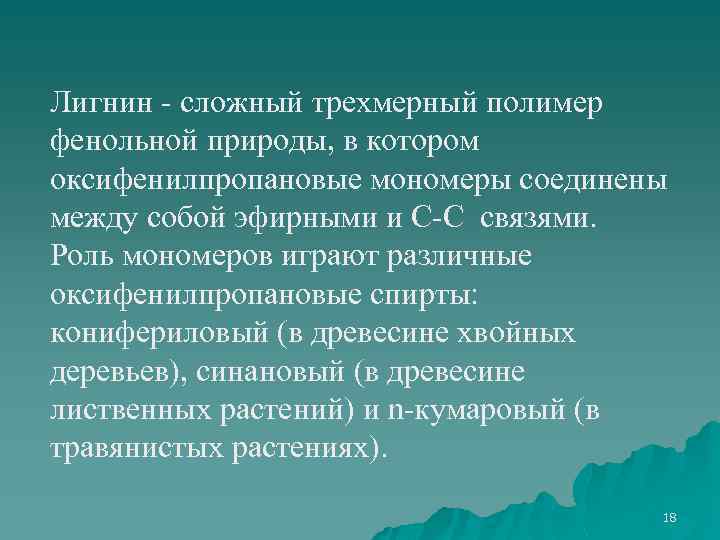

Лигнин - сложный трехмерный полимер фенольной природы, в котором оксифенилпропановые мономеры соединены между собой эфирными и С-С связями. Роль мономеров играют различные оксифенилпропановые спирты: конифериловый (в древесине хвойных деревьев), синановый (в древесине лиственных растений) и n-кумаровый (в травянистых растениях). 18
Мономеры лигнина 19

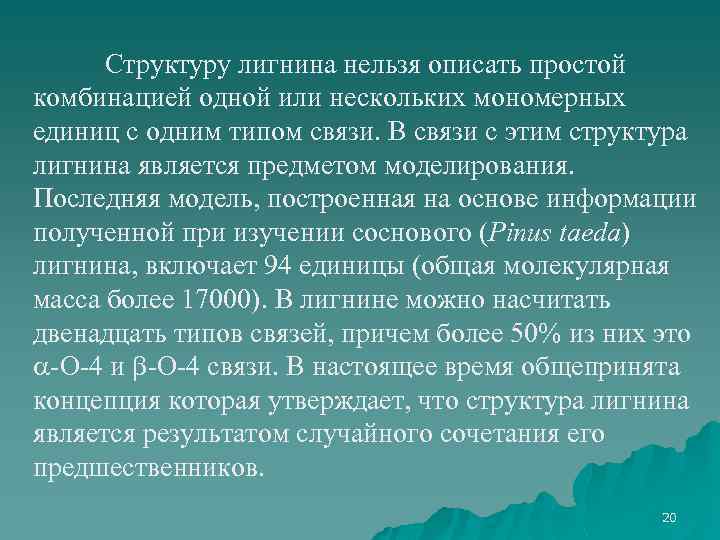

Структуру лигнина нельзя описать простой комбинацией одной или нескольких мономерных единиц с одним типом связи. В связи с этим структура лигнина является предметом моделирования. Последняя модель, построенная на основе информации полученной при изучении соснового (Pinus taeda) лигнина, включает 94 единицы (общая молекулярная масса более 17000). В лигнине можно насчитать двенадцать типов связей, причем более 50% из них это - -4 и - -4 связи. В настоящее время общепринята концепция которая утверждает, что структура лигнина является результатом случайного сочетания его предшественников. 20

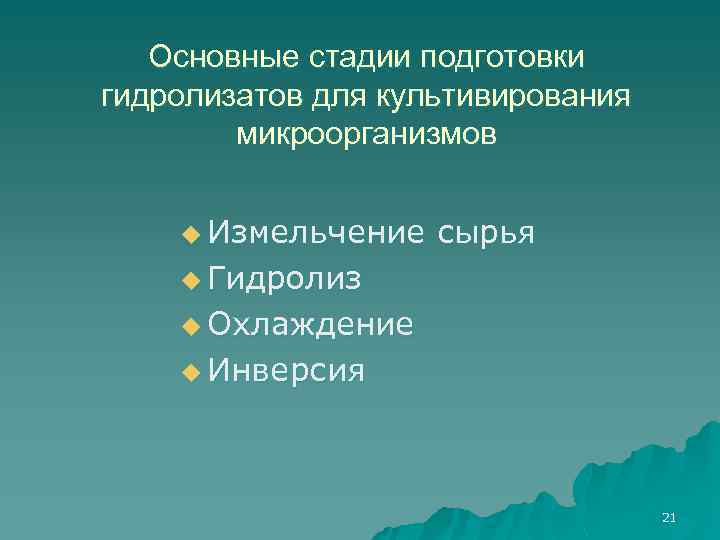

Основные стадии подготовки гидролизатов для культивирования микроорганизмов u Измельчение сырья u Гидролиз u Охлаждение u Инверсия 21

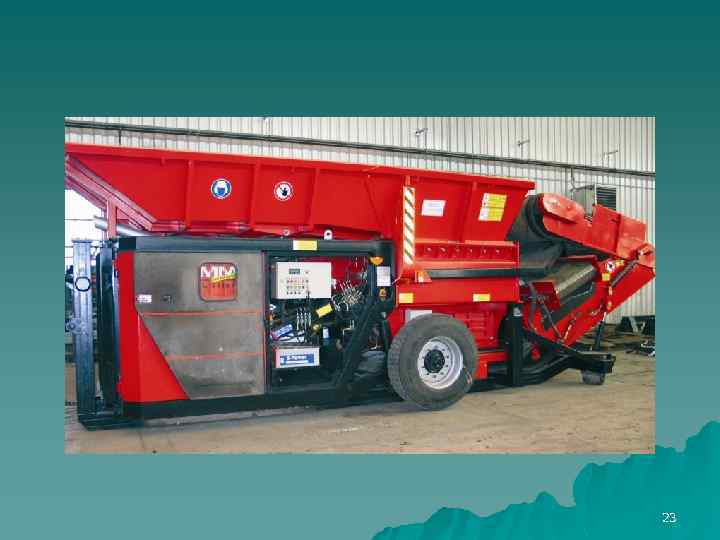

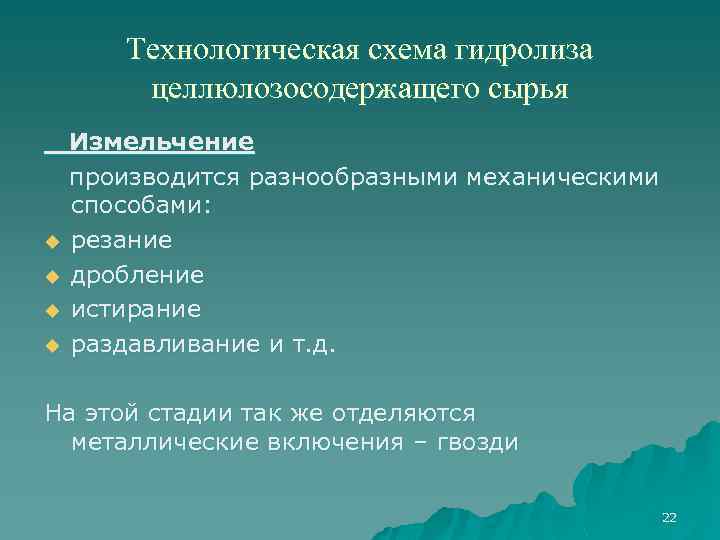

Технологическая схема гидролиза целлюлозосодержащего сырья Измельчение производится разнообразными механическими способами: u резание u дробление u истирание u раздавливание и т. д. На этой стадии так же отделяются металлические включения – гвозди 22
23

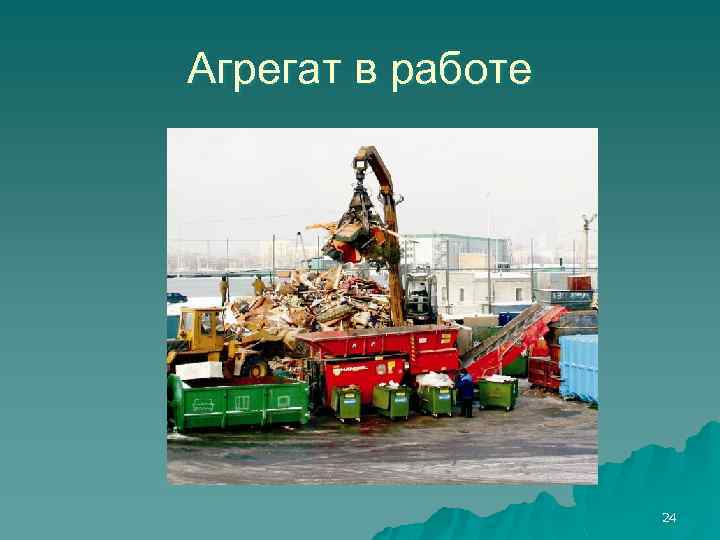

Агрегат в работе 24

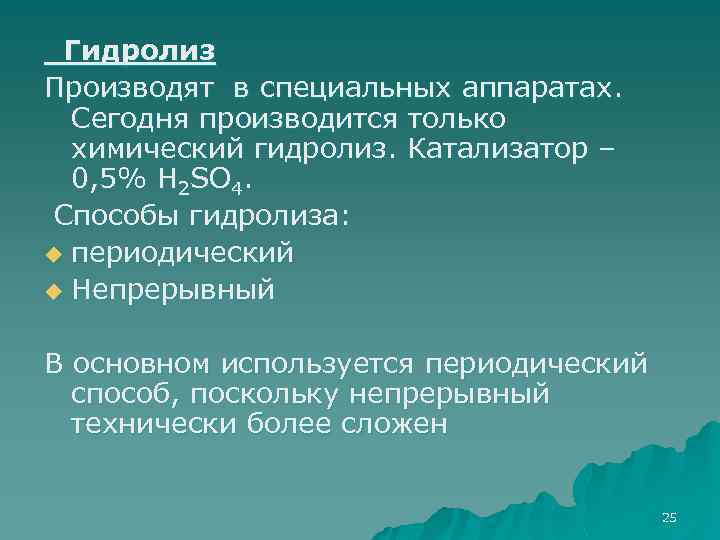

Гидролиз Производят в специальных аппаратах. Сегодня производится только химический гидролиз. Катализатор – 0, 5% Н 2 SO 4. Способы гидролиза: u периодический u Непрерывный В основном используется периодический способ, поскольку непрерывный технически более сложен 25

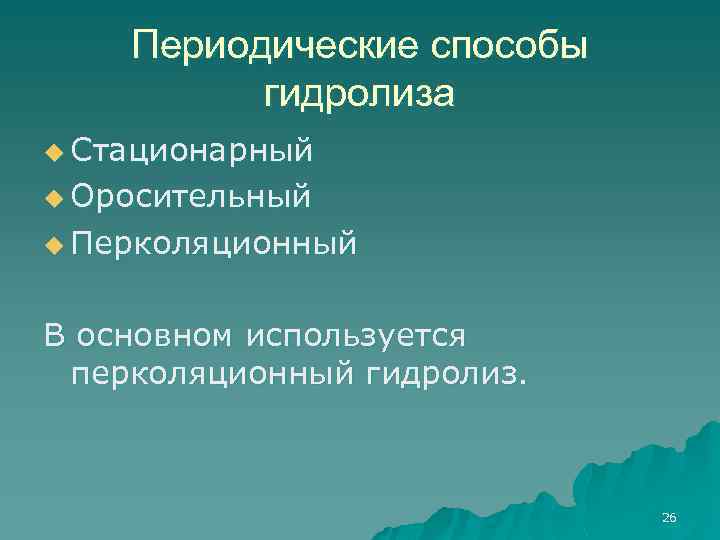

Периодические способы гидролиза u Стационарный u Оросительный u Перколяционный В основном используется перколяционный гидролиз. 26

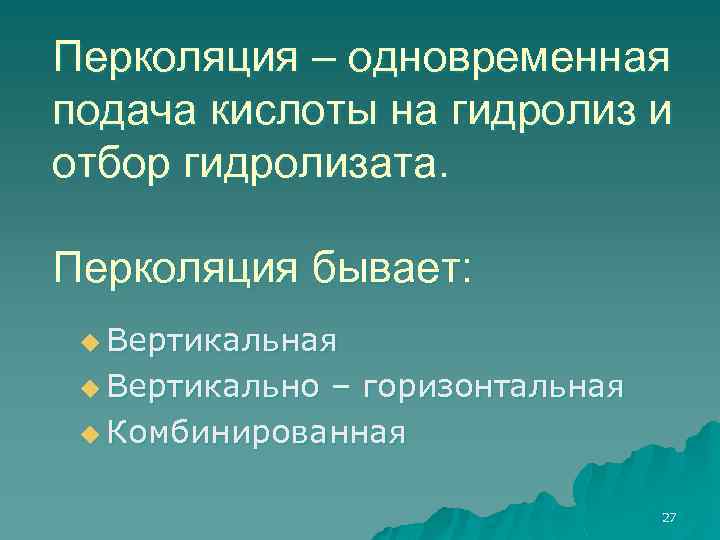

Перколяция – одновременная подача кислоты на гидролиз и отбор гидролизата. Перколяция бывает: u Вертикальная u Вертикально – горизонтальная u Комбинированная 27
Степень гидролиза в аппаратах определяется по выходу редуцирующих веществ в % из единицы массы сухого сырья 28

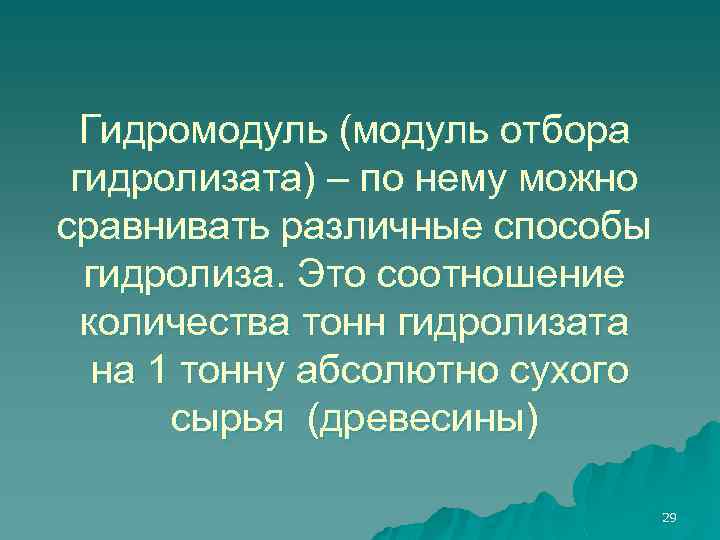

Гидромодуль (модуль отбора гидролизата) – по нему можно сравнивать различные способы гидролиза. Это соотношение количества тонн гидролизата на 1 тонну абсолютно сухого сырья (древесины) 29

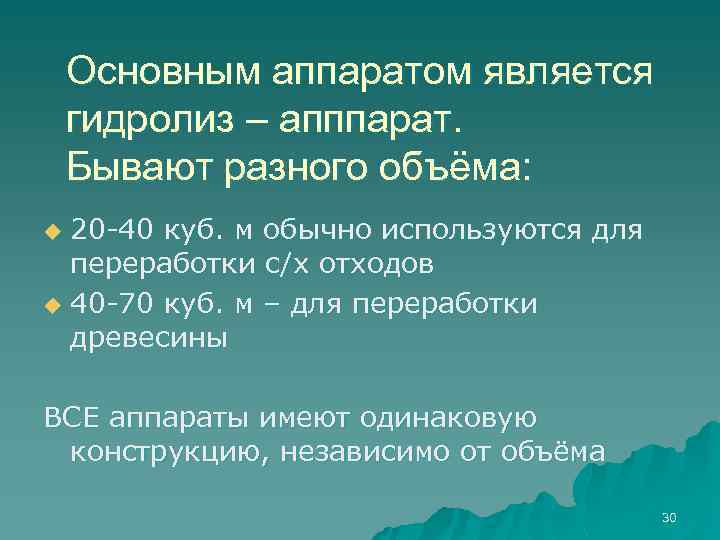

Основным аппаратом является гидролиз – апппарат. Бывают разного объёма: 20 -40 куб. м обычно используются для переработки с/х отходов u 40 -70 куб. м – для переработки древесины u ВСЕ аппараты имеют одинаковую конструкцию, независимо от объёма 30
Аппараты футеруются или изготавливаются из кислотоупорных материалов, устойчивых к высоким давлениям и температурам. В аппаратах не предусмотрены вращающиеся элементы. 31

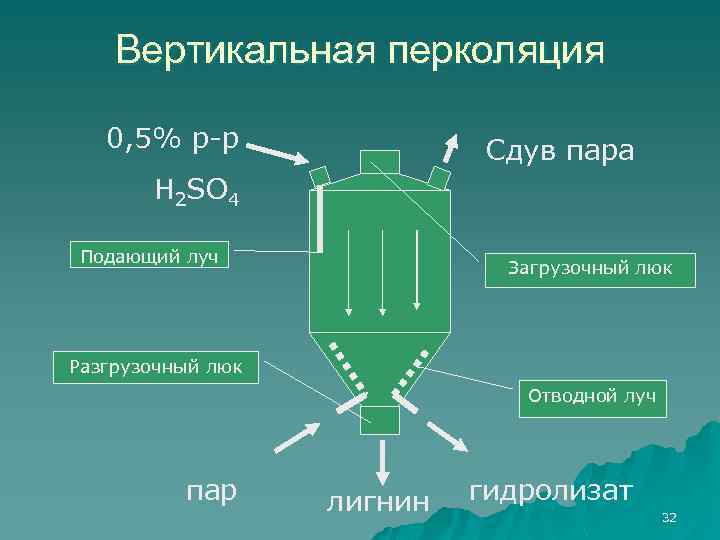

Вертикальная перколяция 0, 5% р-р Сдув пара H 2 SO 4 Подающий луч Загрузочный люк Разгрузочный люк Отводной луч пар лигнин гидролизат 32
Горизонтальная перколяция 0, 5% р-р Сдув пара H 2 SO 4 Подающий луч Загрузочный люк Разгрузочный люк Отводной луч пар лигнин гидролизат 33

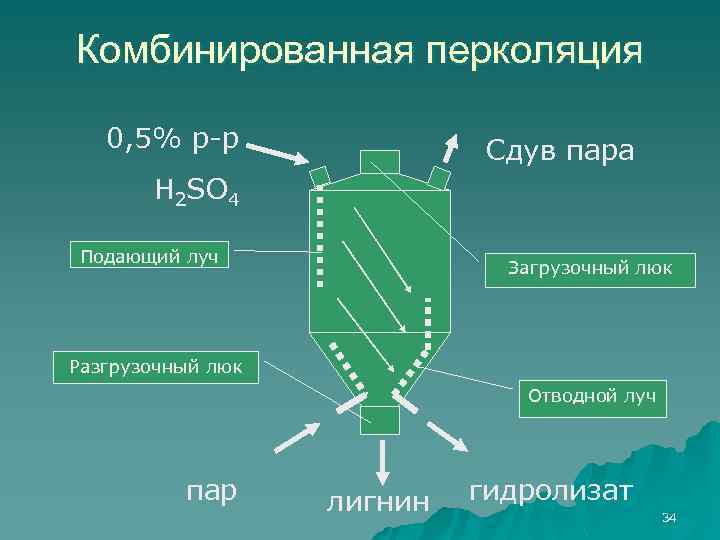

Комбинированная перколяция 0, 5% р-р Сдув пара H 2 SO 4 Подающий луч Загрузочный люк Разгрузочный люк Отводной луч пар лигнин гидролизат 34

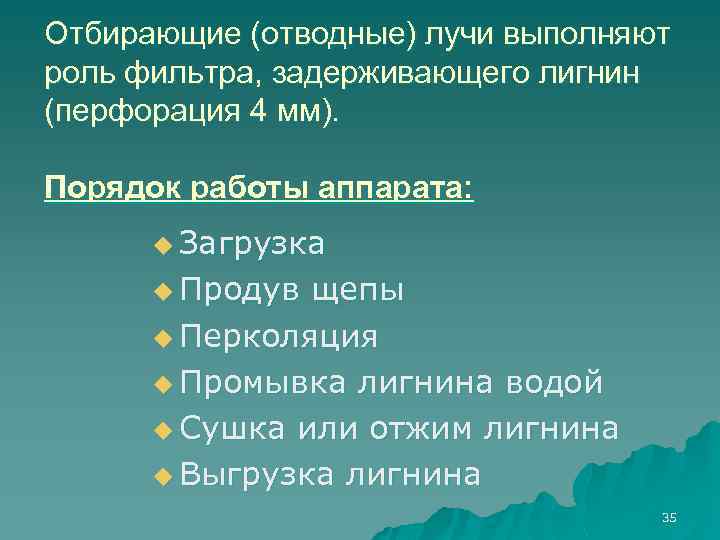

Отбирающие (отводные) лучи выполняют роль фильтра, задерживающего лигнин (перфорация 4 мм). Порядок работы аппарата: u Загрузка u Продув щепы u Перколяция u Промывка лигнина водой u Сушка или отжим лигнина u Выгрузка лигнина 35
Загрузка сырья Загрузку сырья осуществляют через верхний люк по транспортёру, одновременно начинают подавать кислоту, смачивая сырьё, что повышает плотность загрузки на 57%, затем аппарат герметизируют. Продолжительность – около 40 минут. 36

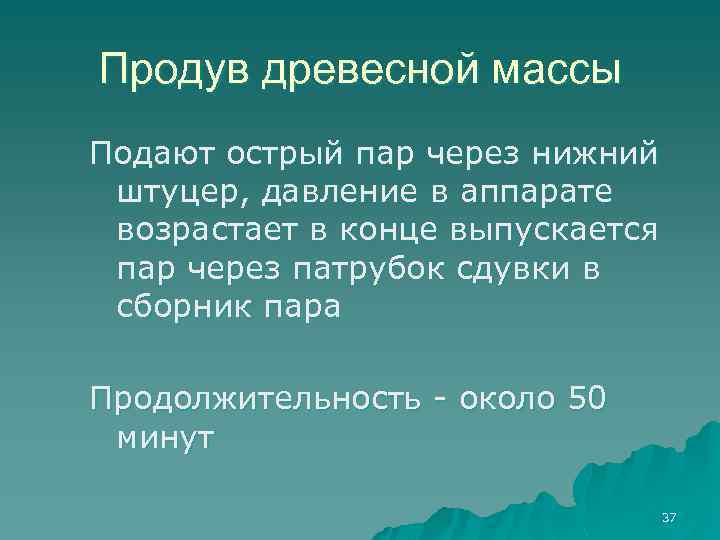

Продув древесной массы Подают острый пар через нижний штуцер, давление в аппарате возрастает в конце выпускается пар через патрубок сдувки в сборник пара Продолжительность - около 50 минут 37
Перколяция Одновременная подача кислоты и отбор гидролизата. Вода, которая идет на приготовление варочной кислоты нагревается до 160 -170 ОС. В горячую воду подаётся конц. H 2 SO 4 сразу перед аппаратом. В процессе перколяции можно производить смену направления потоков. Продолжительность - около 50 минут 38

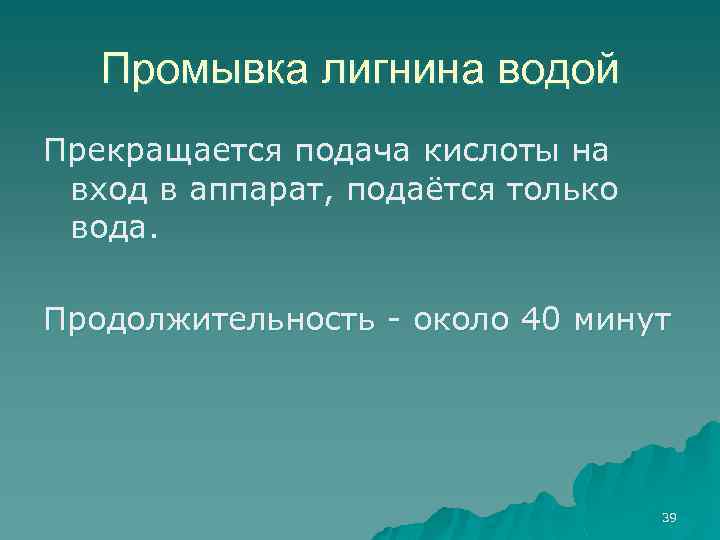

Промывка лигнина водой Прекращается подача кислоты на вход в аппарат, подаётся только вода. Продолжительность - около 40 минут 39

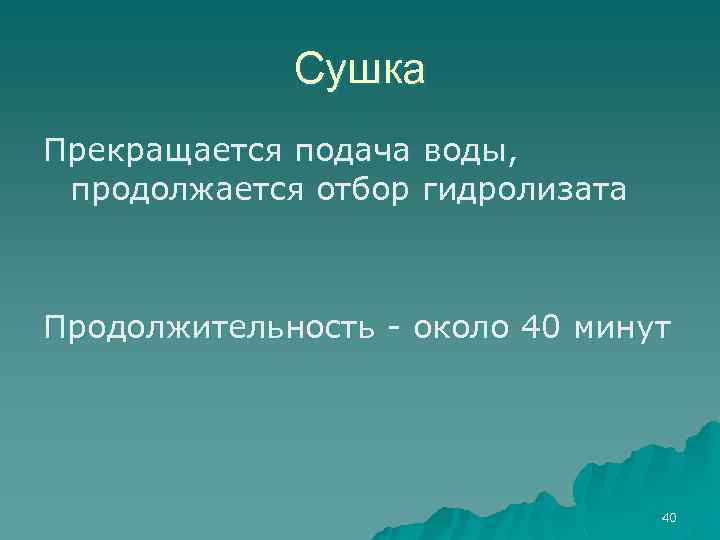

Сушка Прекращается подача воды, продолжается отбор гидролизата Продолжительность - около 40 минут 40

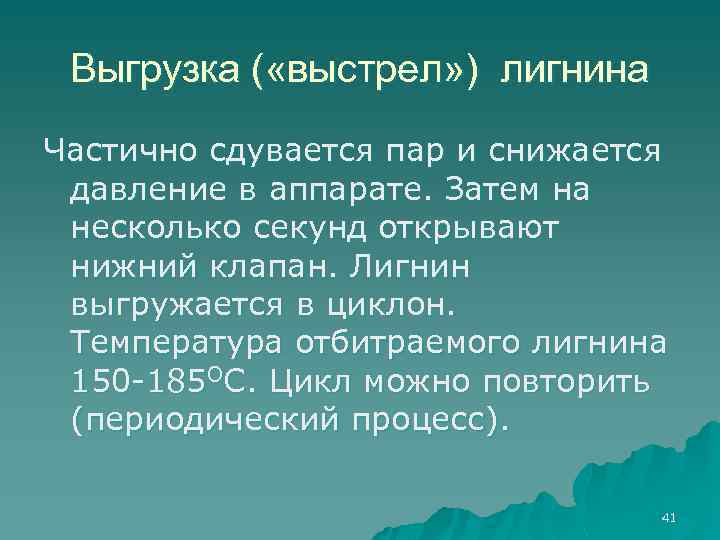

Выгрузка ( «выстрел» ) лигнина Частично сдувается пар и снижается давление в аппарате. Затем на несколько секунд открывают нижний клапан. Лигнин выгружается в циклон. Температура отбитраемого лигнина 150 -185 ОС. Цикл можно повторить (периодический процесс). 41

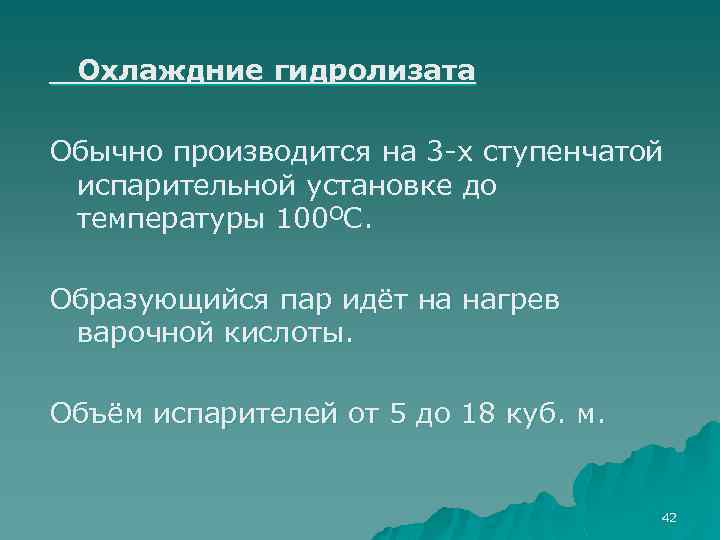

Охлаждние гидролизата Обычно производится на 3 -х ступенчатой испарительной установке до температуры 100 ОС. Образующийся пар идёт на нагрев варочной кислоты. Объём испарителей от 5 до 18 куб. м. 42

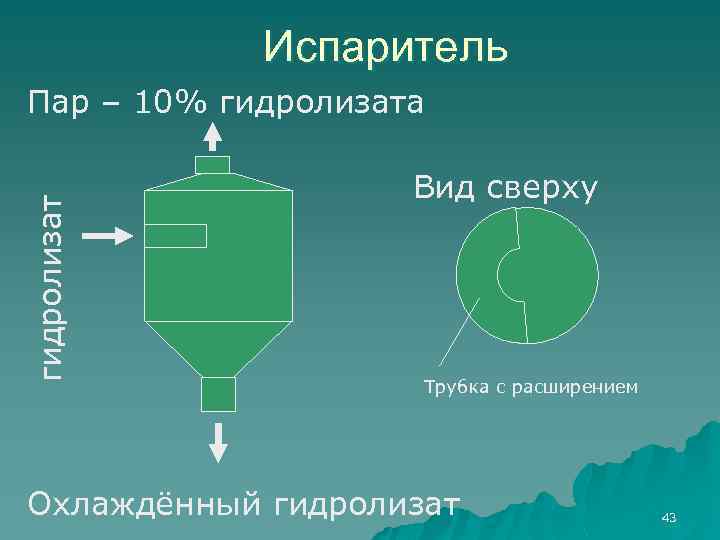

Испаритель гидролизат Пар – 10% гидролизата Вид сверху Трубка с расширением Охлаждённый гидролизат 43

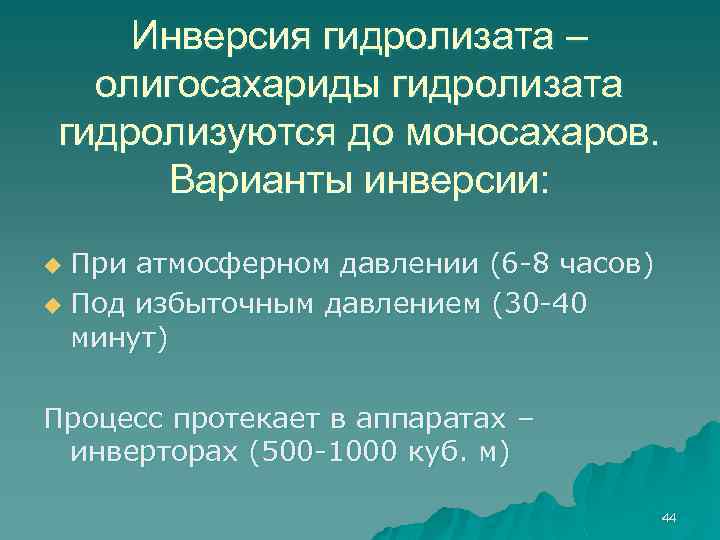

Инверсия гидролизата – олигосахариды гидролизата гидролизуются до моносахаров. Варианты инверсии: При атмосферном давлении (6 -8 часов) u Под избыточным давлением (30 -40 минут) u Процесс протекает в аппаратах – инверторах (500 -1000 куб. м) 44

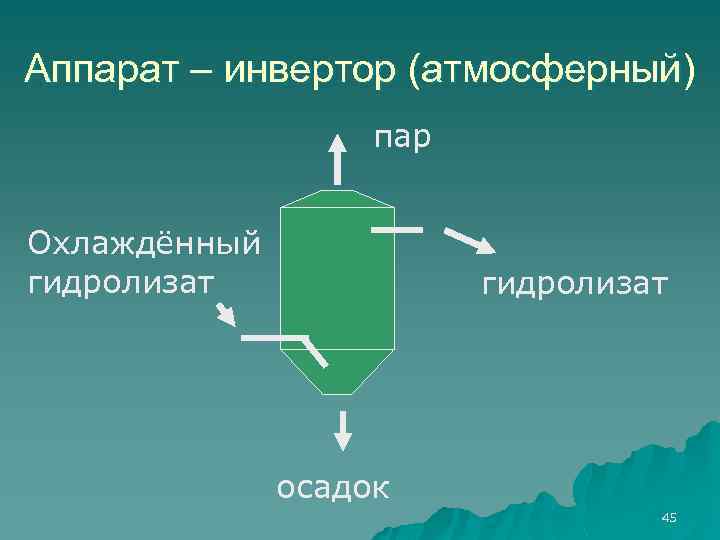

Аппарат – инвертор (атмосферный) пар Охлаждённый гидролизат осадок 45

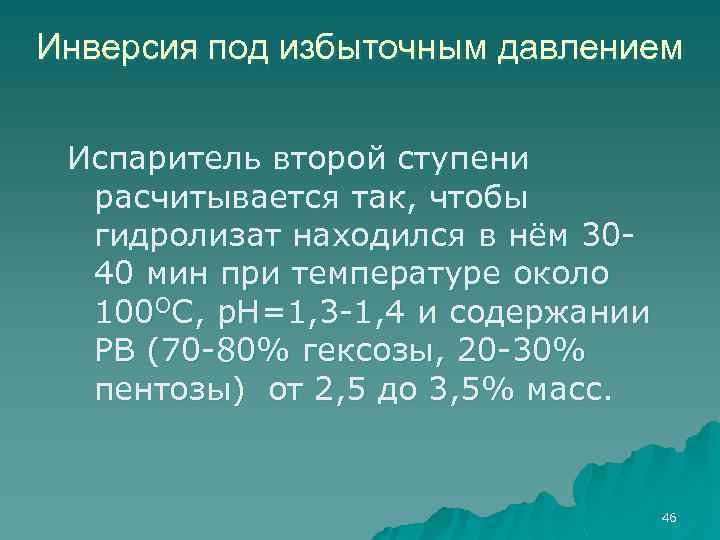

Инверсия под избыточным давлением Испаритель второй ступени расчитывается так, чтобы гидролизат находился в нём 3040 мин при температуре около 100 ОС, р. Н=1, 3 -1, 4 и содержании РВ (70 -80% гексозы, 20 -30% пентозы) от 2, 5 до 3, 5% масс. 46

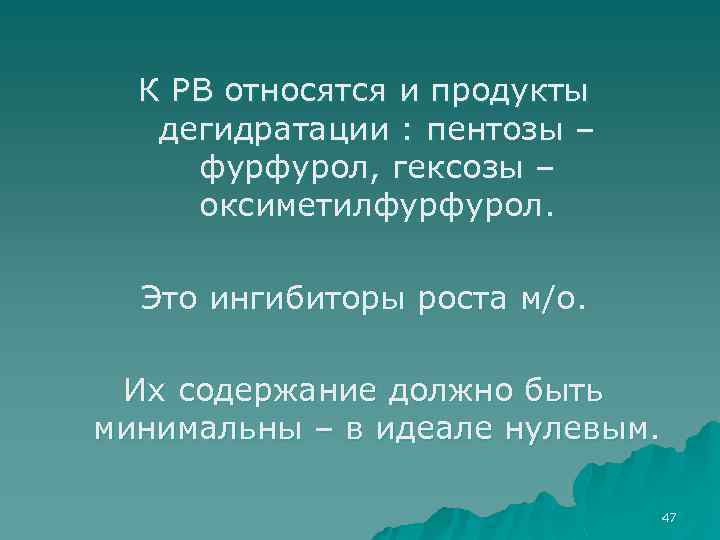

К РВ относятся и продукты дегидратации : пентозы – фурфурол, гексозы – оксиметилфурфурол. Это ингибиторы роста м/о. Их содержание должно быть минимальны – в идеале нулевым. 47

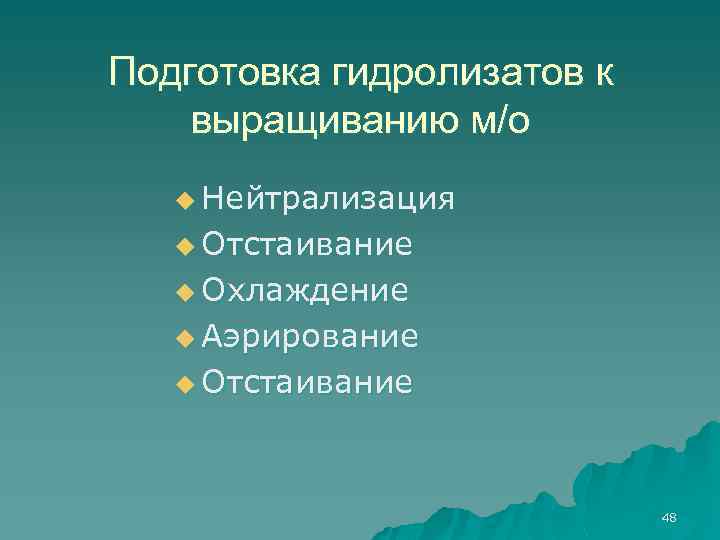

Подготовка гидролизатов к выращиванию м/о u Нейтрализация u Отстаивание u Охлаждение u Аэрирование u Отстаивание 48

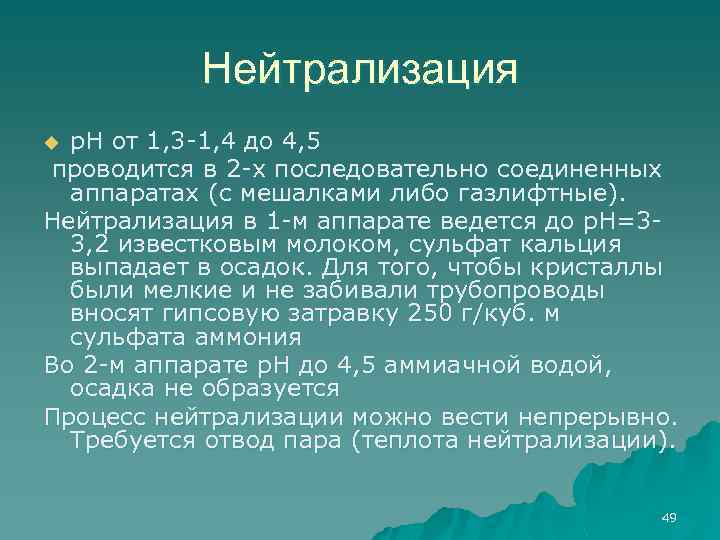

Нейтрализация р. Н от 1, 3 -1, 4 до 4, 5 проводится в 2 -х последовательно соединенных аппаратах (с мешалками либо газлифтные). Нейтрализация в 1 -м аппарате ведется до р. Н=33, 2 известковым молоком, сульфат кальция выпадает в осадок. Для того, чтобы кристаллы были мелкие и не забивали трубопроводы вносят гипсовую затравку 250 г/куб. м сульфата аммония Во 2 -м аппарате р. Н до 4, 5 аммиачной водой, осадка не образуется Процесс нейтрализации можно вести непрерывно. Требуется отвод пара (теплота нейтрализации). u 49
Отстаивание Удаление осадка Температура гидролизата 80 -90 ОС Сливной желоб гидролизат Оссветленный гидролизат осадок 50

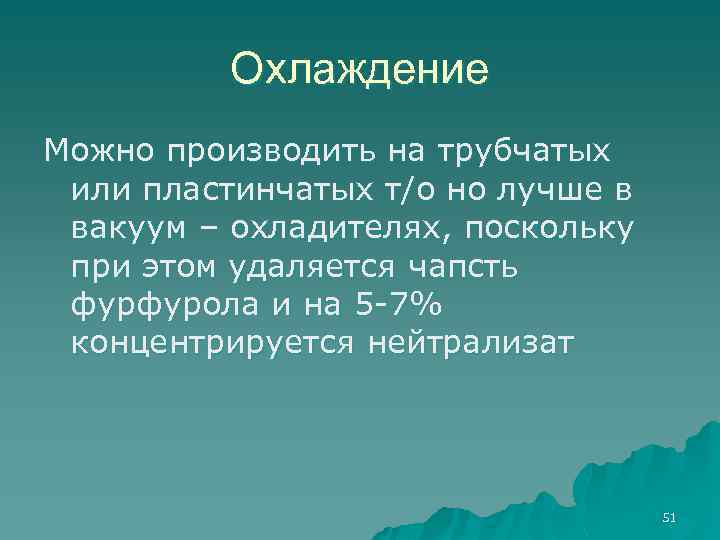

Охлаждение Можно производить на трубчатых или пластинчатых т/о но лучше в вакуум – охладителях, поскольку при этом удаляется чапсть фурфурола и на 5 -7% концентрируется нейтрализат 51

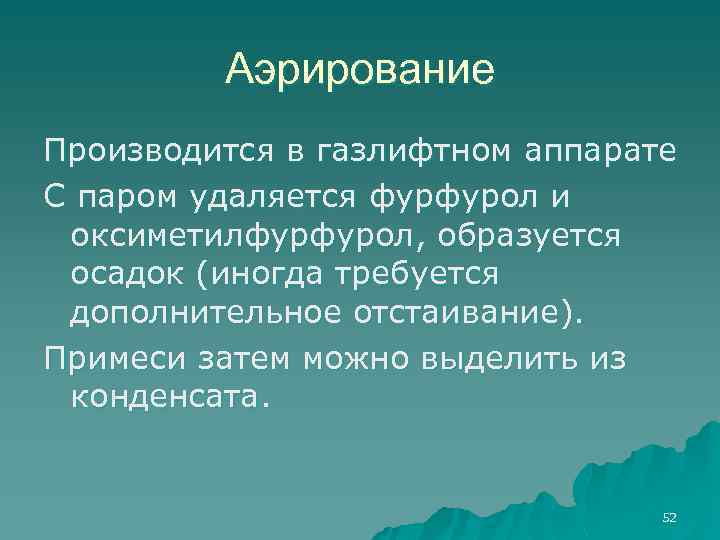

Аэрирование Производится в газлифтном аппарате С паром удаляется фурфурол и оксиметилфурфурол, образуется осадок (иногда требуется дополнительное отстаивание). Примеси затем можно выделить из конденсата. 52

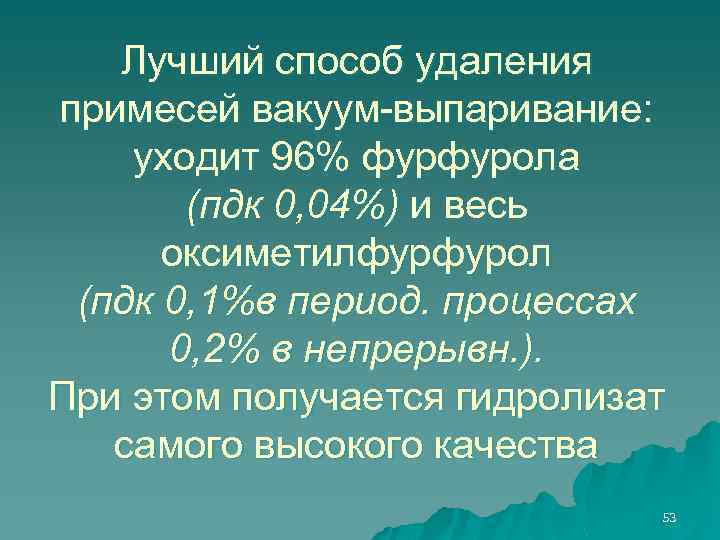

Лучший способ удаления примесей вакуум-выпаривание: уходит 96% фурфурола (пдк 0, 04%) и весь оксиметилфурфурол (пдк 0, 1%в период. процессах 0, 2% в непрерывн. ). При этом получается гидролизат самого высокого качества 53

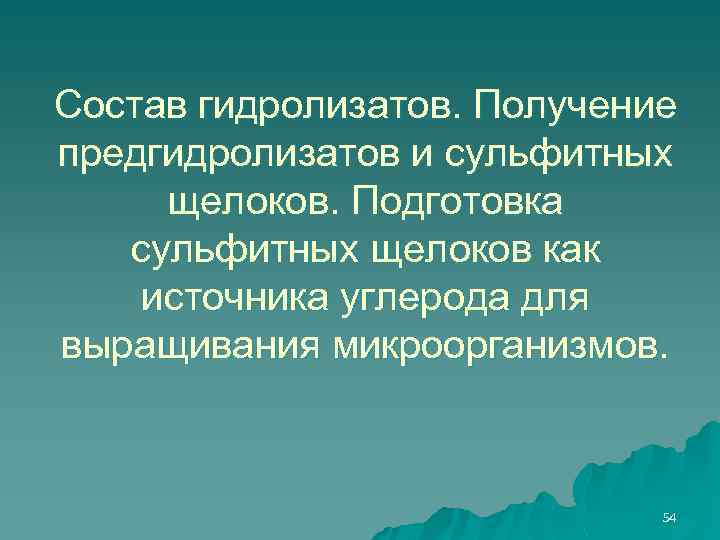

Состав гидролизатов. Получение предгидролизатов и сульфитных щелоков. Подготовка сульфитных щелоков как источника углерода для выращивания микроорганизмов. 54

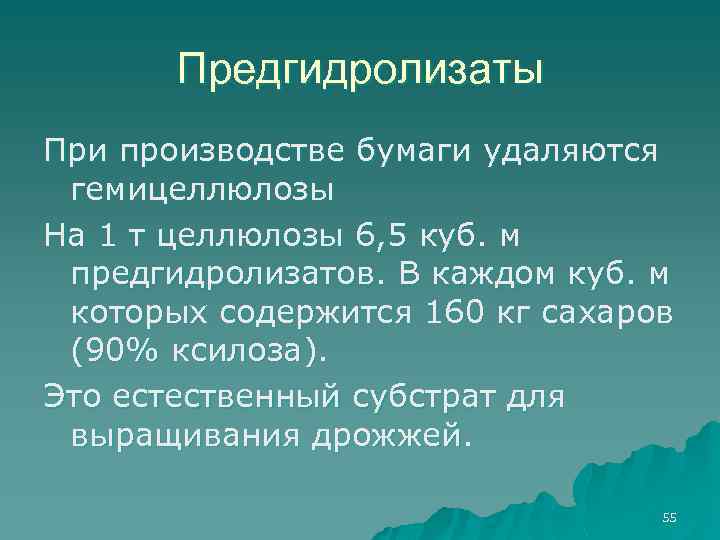

Предгидролизаты При производстве бумаги удаляются гемицеллюлозы На 1 т целлюлозы 6, 5 куб. м предгидролизатов. В каждом куб. м которых содержится 160 кг сахаров (90% ксилоза). Это естественный субстрат для выращивания дрожжей. 55
Сульфитный щелок Отход производства бумаги – 6, 5 -8 куб. м на 1 т целлюлозы Смесь сахаров (продукты гидролиза гемицеллюлозы и частично целлюлозы), лигносульфонаты, соли, жиры. 2 -3% РВ, р. Н=1 -4. Содержит фурфурол гидросульфит кальция, серную кислоту, диоксид серы и др. примеси. 56

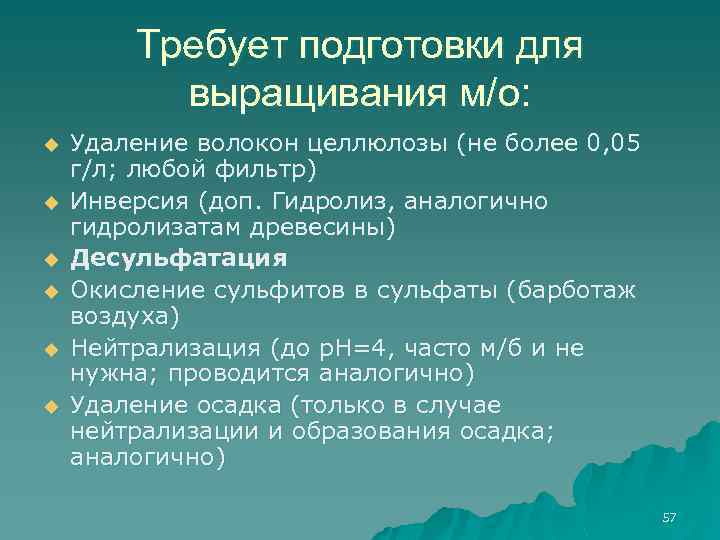

Требует подготовки для выращивания м/о: u u u Удаление волокон целлюлозы (не более 0, 05 г/л; любой фильтр) Инверсия (доп. Гидролиз, аналогично гидролизатам древесины) Десульфатация Окисление сульфитов в сульфаты (барботаж воздуха) Нейтрализация (до р. Н=4, часто м/б и не нужна; проводится аналогично) Удаление осадка (только в случае нейтрализации и образования осадка; аналогично) 57

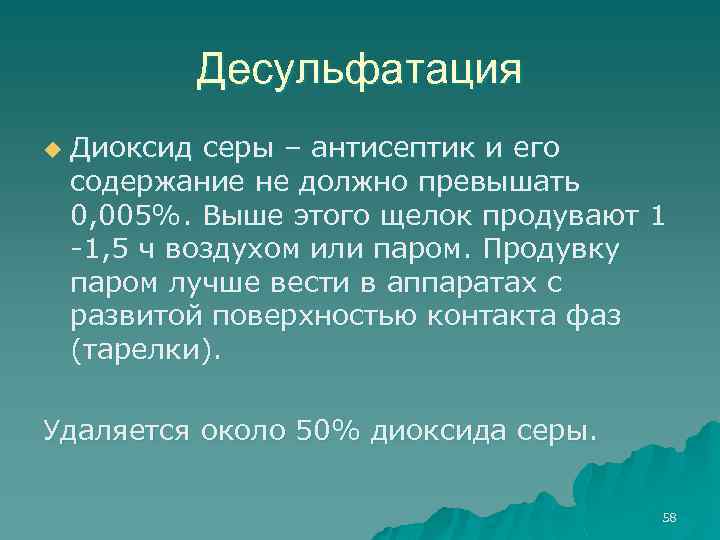

Десульфатация u Диоксид серы – антисептик и его содержание не должно превышать 0, 005%. Выше этого щелок продувают 1 -1, 5 ч воздухом или паром. Продувку паром лучше вести в аппаратах с развитой поверхностью контакта фаз (тарелки). Удаляется около 50% диоксида серы. 58

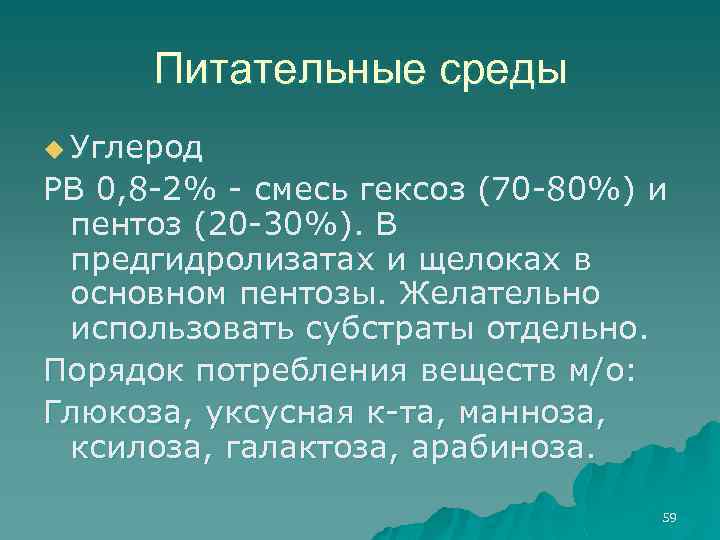

Питательные среды u Углерод РВ 0, 8 -2% - смесь гексоз (70 -80%) и пентоз (20 -30%). В предгидролизатах и щелоках в основном пентозы. Желательно использовать субстраты отдельно. Порядок потребления веществ м/о: Глюкоза, уксусная к-та, манноза, ксилоза, галактоза, арабиноза. 59

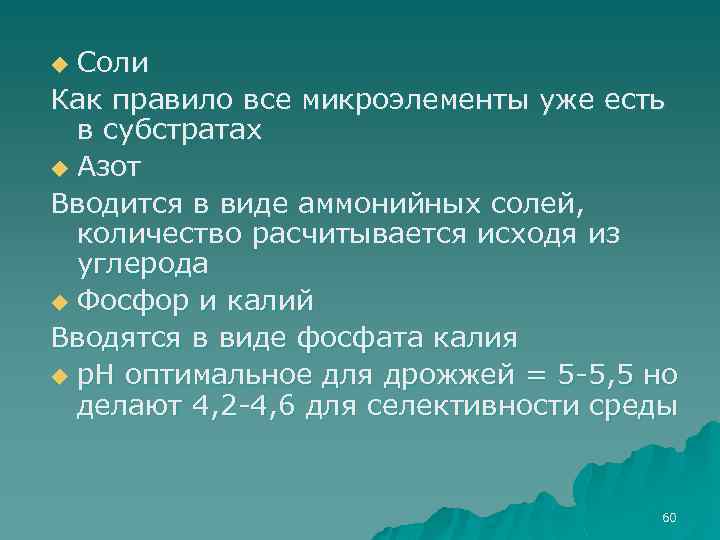

Соли Как правило все микроэлементы уже есть в субстратах u Азот Вводится в виде аммонийных солей, количество расчитывается исходя из углерода u Фосфор и калий Вводятся в виде фосфата калия u р. Н оптимальное для дрожжей = 5 -5, 5 но делают 4, 2 -4, 6 для селективности среды u 60

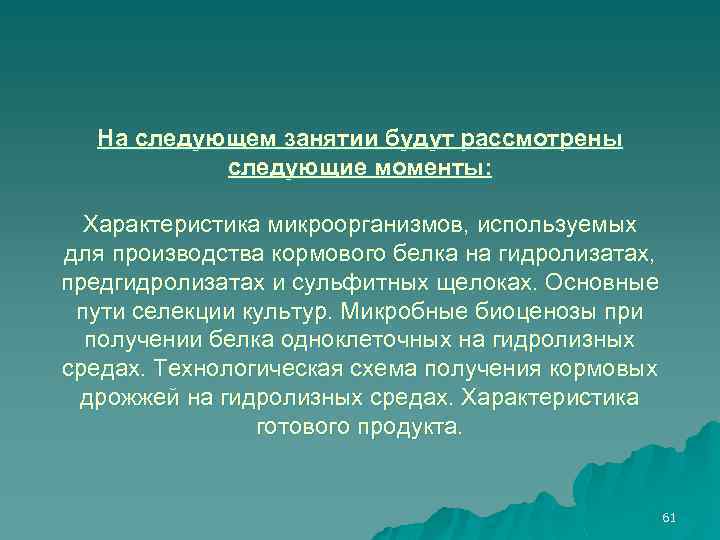

На следующем занятии будут рассмотрены следующие моменты: Характеристика микроорганизмов, используемых для производства кормового белка на гидролизатах, предгидролизатах и сульфитных щелоках. Основные пути селекции культур. Микробные биоценозы при получении белка одноклеточных на гидролизных средах. Технологическая схема получения кормовых дрожжей на гидролизных средах. Характеристика готового продукта. 61
