Основная цель Создание надежных и дешевых устройств для мониторинга и управления на базе беспроводных Основная цель Создание надежных и дешевых устройств для мониторинга и управления на базе беспроводных сетевых решений, основанных на открытом глобальном стандарте. Slide 1 Freescale Semiconductor Confidential Proprietary. Freescale™ and the Freescale logo are trademarks of Freescale Semiconductor, Inc. All other product or service names are the property of their respective owners. © Freescale Semiconductor, Inc. 2004

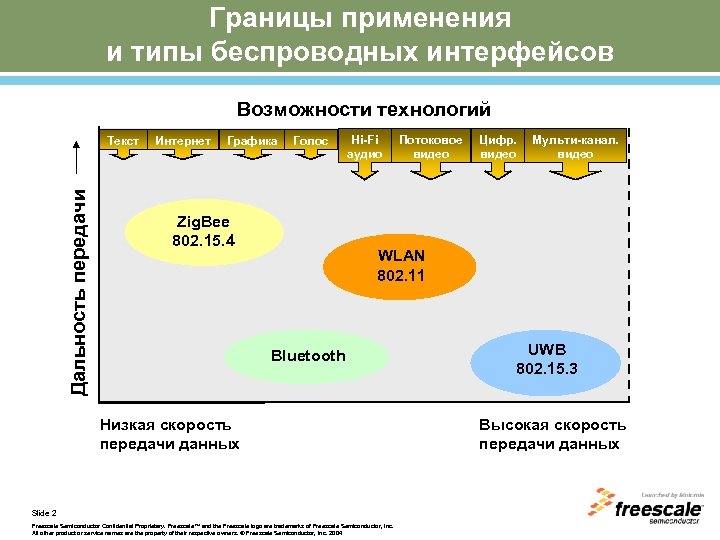

Границы применения и типы беспроводных интерфейсов Возможности технологий Дальность передачи Текст Интернет Графика Голос Границы применения и типы беспроводных интерфейсов Возможности технологий Дальность передачи Текст Интернет Графика Голос Zig. Bee 802. 15. 4 Hi-Fi аудио Потоковое видео Цифр. видео Мульти-канал. видео WLAN 802. 11 Bluetooth Низкая скорость передачи данных Slide 2 Freescale Semiconductor Confidential Proprietary. Freescale™ and the Freescale logo are trademarks of Freescale Semiconductor, Inc. All other product or service names are the property of their respective owners. © Freescale Semiconductor, Inc. 2004 UWB 802. 15. 3 Высокая скорость передачи данных

Стоимость беспроводных решений Высокая стоимость PDA PC NIC Цена решения Wi. Fi Vo. IP Стоимость беспроводных решений Высокая стоимость PDA PC NIC Цена решения Wi. Fi Vo. IP phone Cellular Auto Gaming Video cam STB/DBS UWB Video cable replace Displays PC Bluetooth Cellular headset Stereo ISMLINK Headsets Industrial Inventory Speakers Gaming Zig. Bee RF Toy Home remotes Control Низкая стоимость Controller security 200 K 1 M Скорость передачи (бит/сек) Slide 3 Freescale Semiconductor Confidential Proprietary. Freescale™ and the Freescale logo are trademarks of Freescale Semiconductor, Inc. All other product or service names are the property of their respective owners. © Freescale Semiconductor, Inc. 2004 100 M

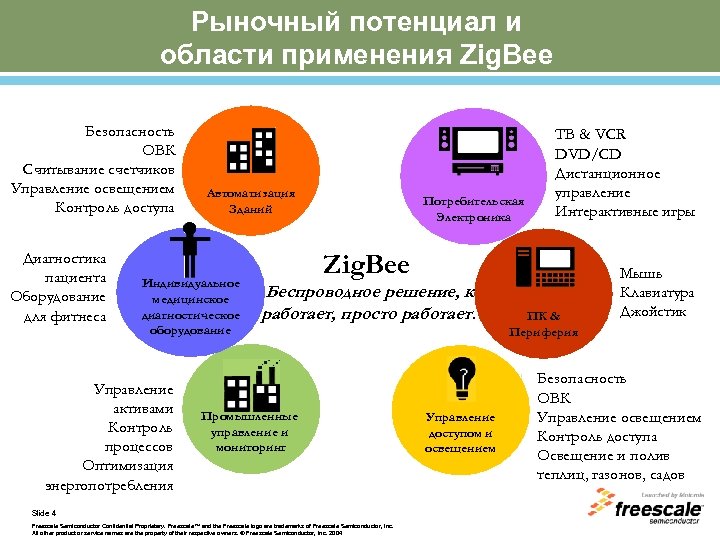

Рыночный потенциал и области применения Zig. Bee Безопасность ОВК Считывание счетчиков Управление освещением Контроль Рыночный потенциал и области применения Zig. Bee Безопасность ОВК Считывание счетчиков Управление освещением Контроль доступа Диагностика пациента Оборудование для фитнеса Автоматизация Зданий Индивидуальное медицинское диагностическое оборудование Управление активами Контроль процессов Оптимизация энергопотребления Потребительская Электроника ТВ & VCR DVD/CD Дистанционное управление Интерактивные игры Zig. Bee Беспроводное решение, которое работает, просто работает. . . ПК & Промышленные управление и мониторинг Slide 4 Freescale Semiconductor Confidential Proprietary. Freescale™ and the Freescale logo are trademarks of Freescale Semiconductor, Inc. All other product or service names are the property of their respective owners. © Freescale Semiconductor, Inc. 2004 Мышь Клавиатура Джойстик Периферия Управление доступом и освещением Безопасность ОВК Управление освещением Контроль доступа Освещение и полив теплиц, газонов, садов

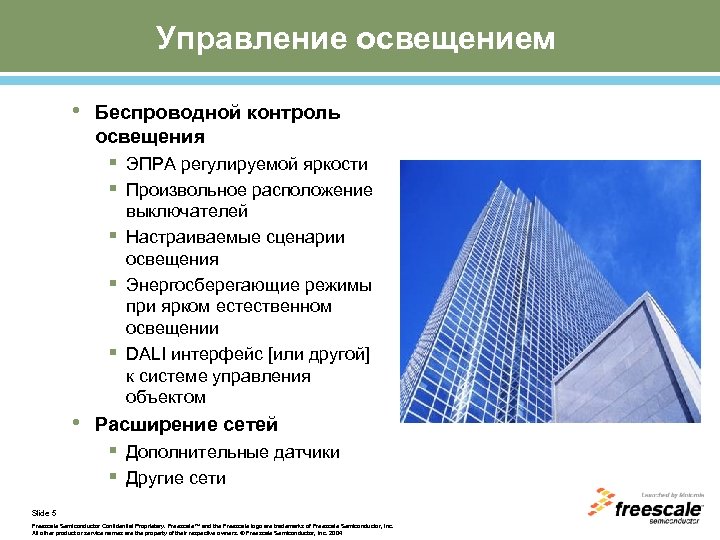

Управление освещением • Беспроводной контроль освещения § ЭПРА регулируемой яркости § Произвольное расположение § Управление освещением • Беспроводной контроль освещения § ЭПРА регулируемой яркости § Произвольное расположение § § § выключателей Настраиваемые сценарии освещения Энергосберегающие режимы при ярком естественном освещении DALI интерфейс [или другой] к системе управления объектом • Расширение сетей § Дополнительные датчики § Другие сети Slide 5 Freescale Semiconductor Confidential Proprietary. Freescale™ and the Freescale logo are trademarks of Freescale Semiconductor, Inc. All other product or service names are the property of their respective owners. © Freescale Semiconductor, Inc. 2004

Оптимизация энергопотребления системами ОВК Оптимизация Энергопотребления Гостиниц и Офисных Зданий • Основные издержки при Оптимизация энергопотребления системами ОВК Оптимизация Энергопотребления Гостиниц и Офисных Зданий • Основные издержки при обслуживании гостиниц § Централизованное управление ОВК позволяет оператору гостиницы отключать систему в номерах в отсутствии людей • Расширение системы и настройка производительности • Размещение автономных термостатов в любом удобном месте • Активация индивидуальных настроек клиента при входе в номер и при регистрации в гостинице Slide 6 Freescale Semiconductor Confidential Proprietary. Freescale™ and the Freescale logo are trademarks of Freescale Semiconductor, Inc. All other product or service names are the property of their respective owners. © Freescale Semiconductor, Inc. 2004

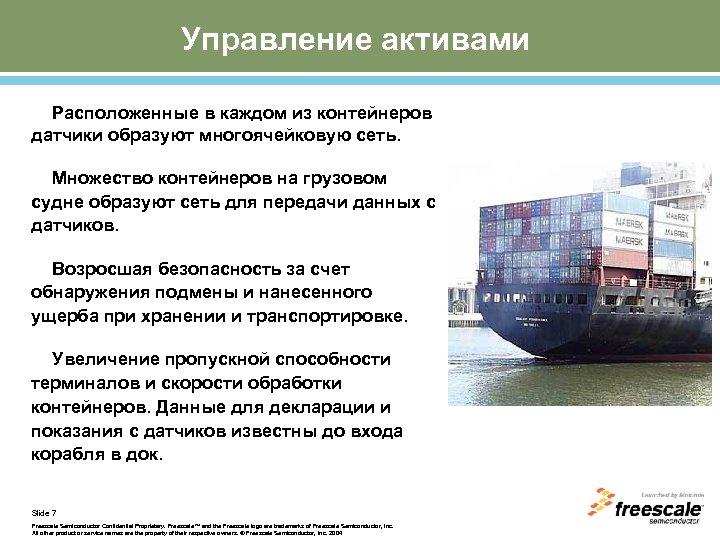

Управление активами Расположенные в каждом из контейнеров датчики образуют многоячейковую сеть. Множество контейнеров на Управление активами Расположенные в каждом из контейнеров датчики образуют многоячейковую сеть. Множество контейнеров на грузовом судне образуют сеть для передачи данных с датчиков. Возросшая безопасность за счет обнаружения подмены и нанесенного ущерба при хранении и транспортировке. Увеличение пропускной способности терминалов и скорости обработки контейнеров. Данные для декларации и показания с датчиков известны до входа корабля в док. Slide 7 Freescale Semiconductor Confidential Proprietary. Freescale™ and the Freescale logo are trademarks of Freescale Semiconductor, Inc. All other product or service names are the property of their respective owners. © Freescale Semiconductor, Inc. 2004

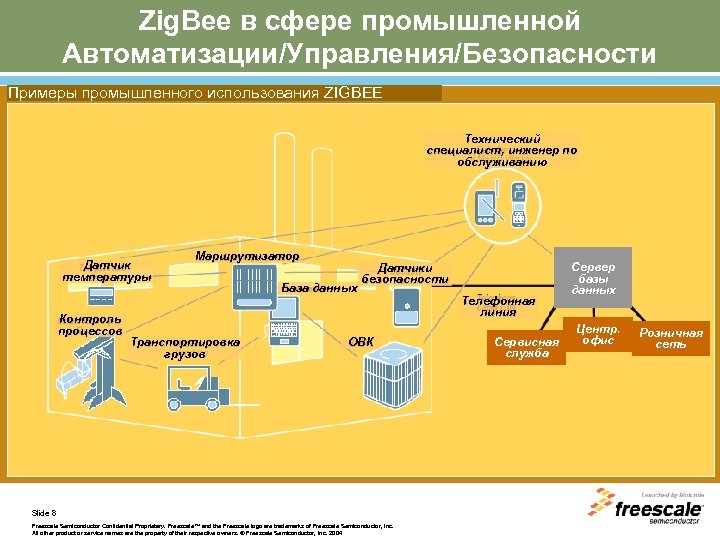

Zig. Bee в сфере промышленной Автоматизации/Управления/Безопасности Примеры промышленного использования ZIGBEE Технический специалист, инженер по Zig. Bee в сфере промышленной Автоматизации/Управления/Безопасности Примеры промышленного использования ZIGBEE Технический специалист, инженер по обслуживанию Датчик температуры Контроль процессов Маршрутизатор Транспортировка грузов База данных Датчики безопасности ОВК Slide 8 Freescale Semiconductor Confidential Proprietary. Freescale™ and the Freescale logo are trademarks of Freescale Semiconductor, Inc. All other product or service names are the property of their respective owners. © Freescale Semiconductor, Inc. 2004 Телефонная линия Сервисная служба Сервер базы данных Центр. офис Розничная сеть

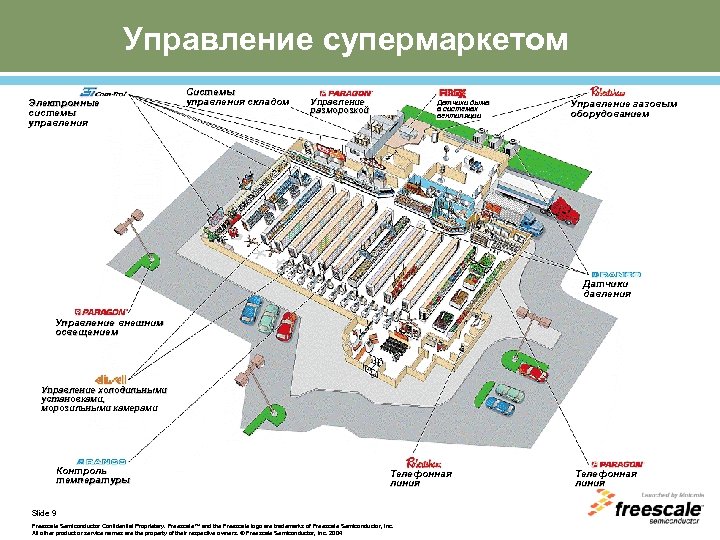

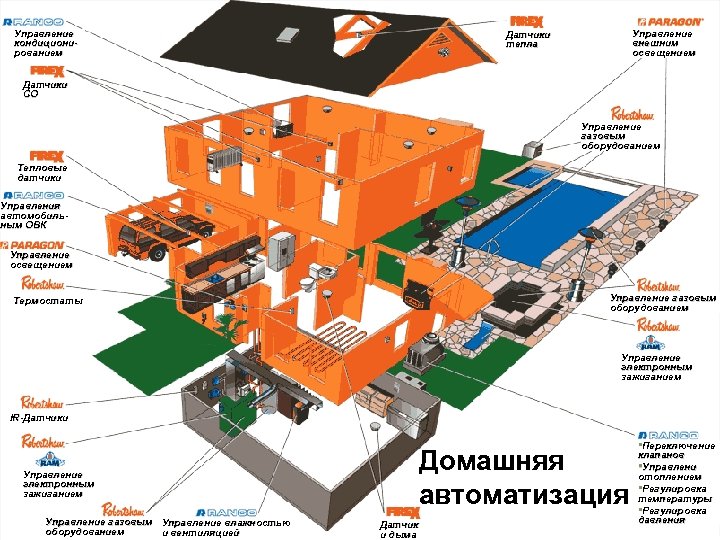

Управление супермаркетом Электронные системы управления Системы управления складом Управление разморозкой Датчики дыма в системах Управление супермаркетом Электронные системы управления Системы управления складом Управление разморозкой Датчики дыма в системах вентиляции Управление газовым оборудованием Датчики давления Управление внешним освещением Управление холодильными установками, морозильными камерами Контроль температуры Телефонная линия Slide 9 Freescale Semiconductor Confidential Proprietary. Freescale™ and the Freescale logo are trademarks of Freescale Semiconductor, Inc. All other product or service names are the property of their respective owners. © Freescale Semiconductor, Inc. 2004 Телефонная линия

Управление кондиционированием Датчики тепла Управление внешним освещением Датчики СО Управление газовым оборудованием Тепловые датчики Управление кондиционированием Датчики тепла Управление внешним освещением Датчики СО Управление газовым оборудованием Тепловые датчики Управления автомобильным ОВК Управление освещением Управление газовым оборудованием Термостаты Управление электронным зажиганием IR-Датчики • Переключение Домашняя • автоматизация • • Управление электронным зажиганием Slide 10 Управление газовым Управление влажностью оборудованием и вентиляцией Датчик и дыма Freescale Semiconductor Confidential Proprietary. Freescale™ and the Freescale logo are trademarks of Freescale Semiconductor, Inc. All other product or service names are the property of their respective owners. © Freescale Semiconductor, Inc. 2004 клапанов Управлени отоплением Регулировка температуры Регулировка давления

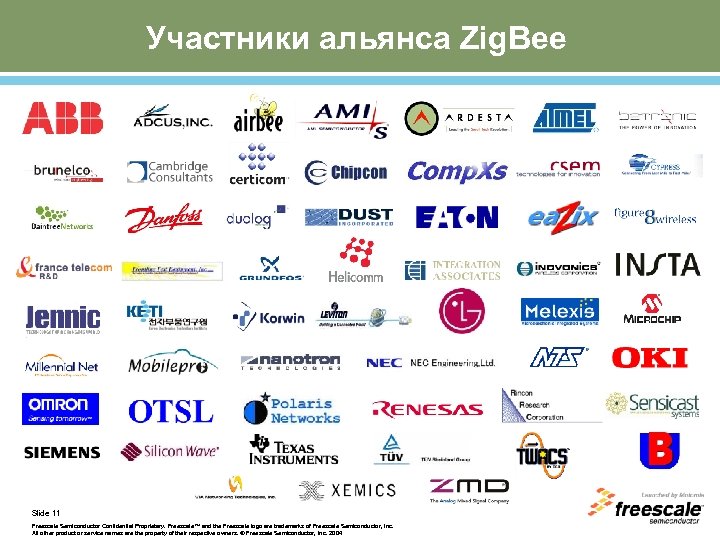

Участники альянса Zig. Bee Slide 11 Freescale Semiconductor Confidential Proprietary. Freescale™ and the Freescale Участники альянса Zig. Bee Slide 11 Freescale Semiconductor Confidential Proprietary. Freescale™ and the Freescale logo are trademarks of Freescale Semiconductor, Inc. All other product or service names are the property of their respective owners. © Freescale Semiconductor, Inc. 2004

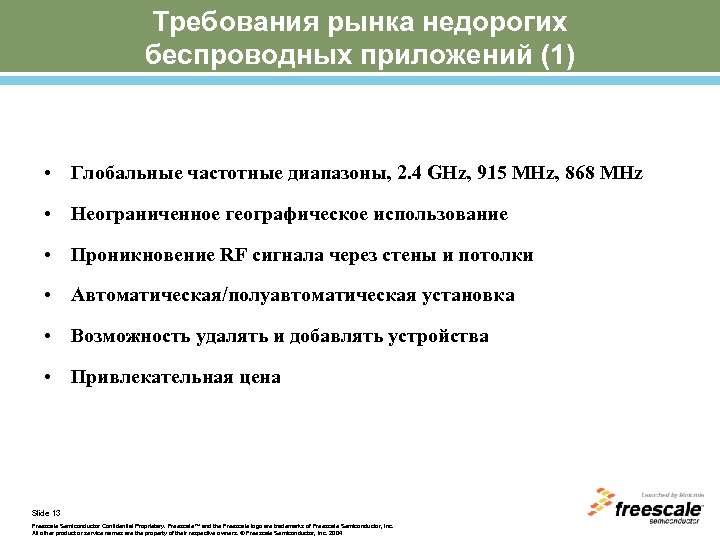

Требования рынка недорогих беспроводных приложений (1) • Глобальные частотные диапазоны, 2. 4 GHz, 915 Требования рынка недорогих беспроводных приложений (1) • Глобальные частотные диапазоны, 2. 4 GHz, 915 MHz, 868 MHz • Неограниченное географическое использование • Проникновение RF сигнала через стены и потолки • Автоматическая/полуавтоматическая установка • Возможность удалять и добавлять устройства • Привлекательная цена Slide 13 Freescale Semiconductor Confidential Proprietary. Freescale™ and the Freescale logo are trademarks of Freescale Semiconductor, Inc. All other product or service names are the property of their respective owners. © Freescale Semiconductor, Inc. 2004

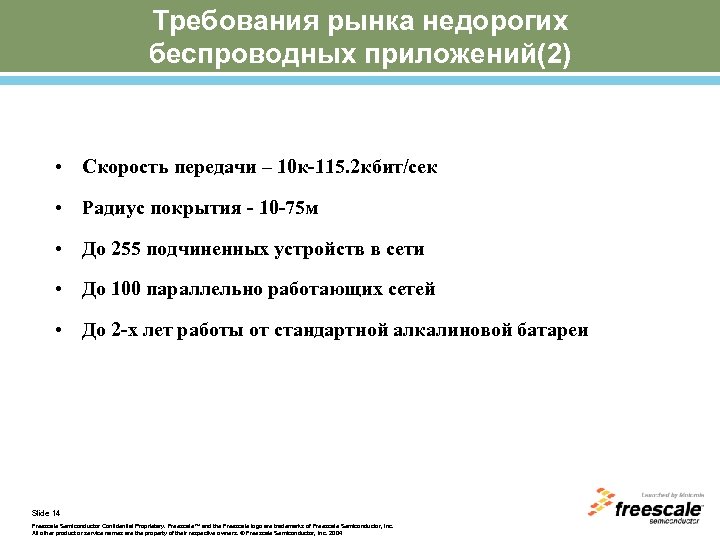

Требования рынка недорогих беспроводных приложений(2) • Скорость передачи – 10 к-115. 2 кбит/сек • Требования рынка недорогих беспроводных приложений(2) • Скорость передачи – 10 к-115. 2 кбит/сек • Радиус покрытия - 10 -75 м • До 255 подчиненных устройств в сети • До 100 параллельно работающих сетей • До 2 -х лет работы от стандартной алкалиновой батареи Slide 14 Freescale Semiconductor Confidential Proprietary. Freescale™ and the Freescale logo are trademarks of Freescale Semiconductor, Inc. All other product or service names are the property of their respective owners. © Freescale Semiconductor, Inc. 2004

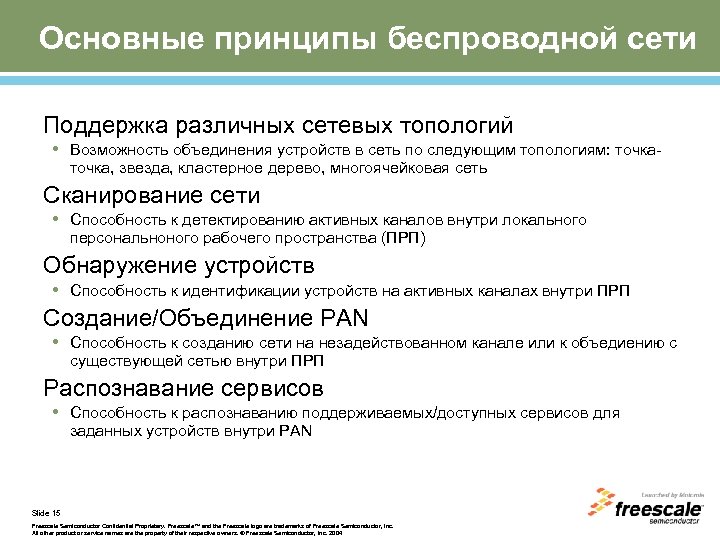

Основные принципы беспроводной сети Поддержка различных сетевых топологий • Возможность объединения устройств в сеть Основные принципы беспроводной сети Поддержка различных сетевых топологий • Возможность объединения устройств в сеть по следующим топологиям: точка, звезда, кластерное дерево, многоячейковая сеть Сканирование сети • Способность к детектированию активных каналов внутри локального персональноного рабочего пространства (ПРП) Обнаружение устройств • Способность к идентификации устройств на активных каналах внутри ПРП Создание/Объединение PAN • Способность к созданию сети на незадействованном канале или к объедиению с существующей сетью внутри ПРП Распознавание сервисов • Способность к распознаванию поддерживаемых/доступных сервисов для заданных устройств внутри PAN Slide 15 Freescale Semiconductor Confidential Proprietary. Freescale™ and the Freescale logo are trademarks of Freescale Semiconductor, Inc. All other product or service names are the property of their respective owners. © Freescale Semiconductor, Inc. 2004

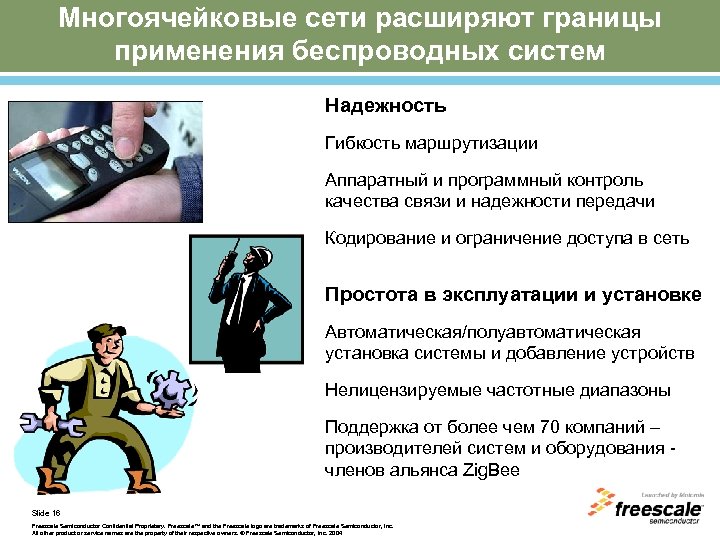

Многоячейковые сети расширяют границы применения беспроводных систем Надежность Гибкость маршрутизации Аппаратный и программный контроль Многоячейковые сети расширяют границы применения беспроводных систем Надежность Гибкость маршрутизации Аппаратный и программный контроль качества связи и надежности передачи Кодирование и ограничение доступа в сеть Простота в эксплуатации и установке Автоматическая/полуавтоматическая установка системы и добавление устройств Нелицензируемые частотные диапазоны Поддержка от более чем 70 компаний – производителей систем и оборудования членов альянса Zig. Bee Slide 16 Freescale Semiconductor Confidential Proprietary. Freescale™ and the Freescale logo are trademarks of Freescale Semiconductor, Inc. All other product or service names are the property of their respective owners. © Freescale Semiconductor, Inc. 2004

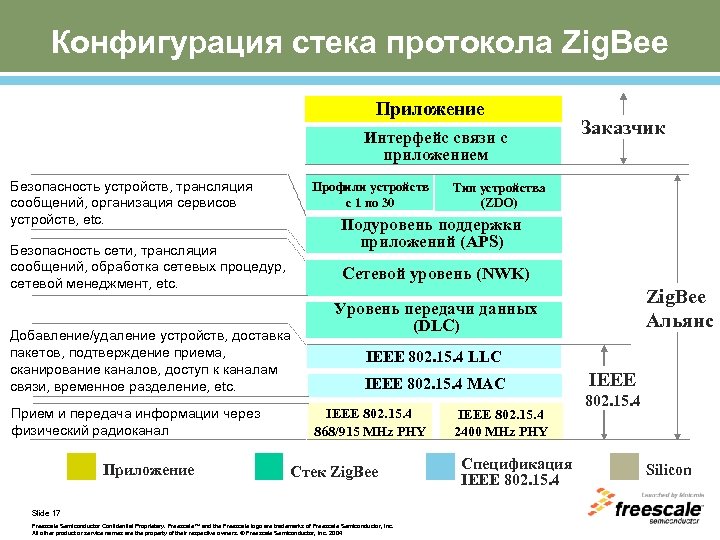

Конфигурация стека протокола Zig. Bee Приложение Интерфейс связи с приложением Безопасность устройств, трансляция сообщений, Конфигурация стека протокола Zig. Bee Приложение Интерфейс связи с приложением Безопасность устройств, трансляция сообщений, организация сервисов устройств, etc. Профили устройств с 1 по 30 Сетевой уровень (NWK) Добавление/удаление устройств, доставка пакетов, подтверждение приема, сканирование каналов, доступ к каналам связи, временное разделение, etc. Приложение Тип устройства (ZDO) Подуровень поддержки приложений (APS) Безопасность сети, трансляция сообщений, обработка сетевых процедур, сетевой менеджмент, etc. Прием и передача информации через физический радиоканал Заказчик Zig. Bee Альянс Уровень передачи данных (DLC) IEEE 802. 15. 4 LLC IEEE 802. 15. 4 MAC IEEE 802. 15. 4 868/915 MHz PHY Стек Zig. Bee Slide 17 Freescale Semiconductor Confidential Proprietary. Freescale™ and the Freescale logo are trademarks of Freescale Semiconductor, Inc. All other product or service names are the property of their respective owners. © Freescale Semiconductor, Inc. 2004 IEEE 802. 15. 4 2400 MHz PHY Спецификация IEEE 802. 15. 4 Silicon

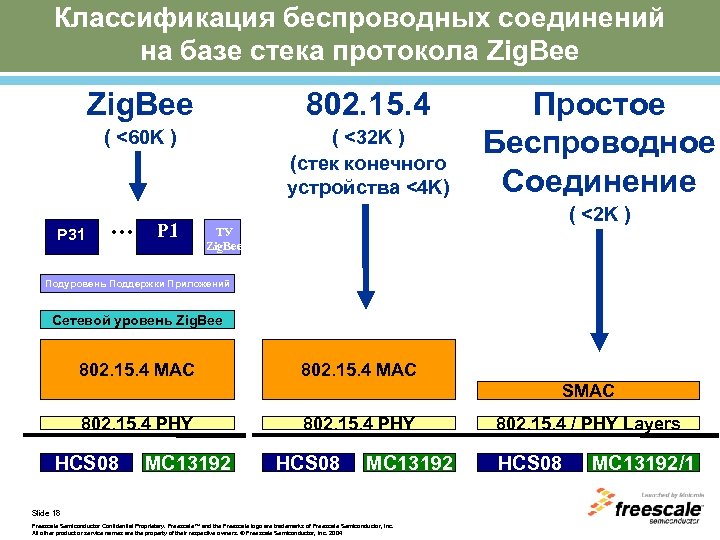

Классификация беспроводных соединений на базе стека протокола Zig. Bee ( <60 K ) P Классификация беспроводных соединений на базе стека протокола Zig. Bee ( <60 K ) P 31 802. 15. 4 ( <32 K ) (стек конечного устройства <4 K) … P 1 Простое Беспроводное Соединение ( <2 K ) ТУ Zig. Bee Подуровень Поддержки Приложений Сетевой уровень Zig. Bee 802. 15. 4 MAC SMAC 802. 15. 4 PHY HCS 08 MC 13192 Slide 18 Freescale Semiconductor Confidential Proprietary. Freescale™ and the Freescale logo are trademarks of Freescale Semiconductor, Inc. All other product or service names are the property of their respective owners. © Freescale Semiconductor, Inc. 2004 802. 15. 4 / PHY Layers HCS 08 MC 13192/1

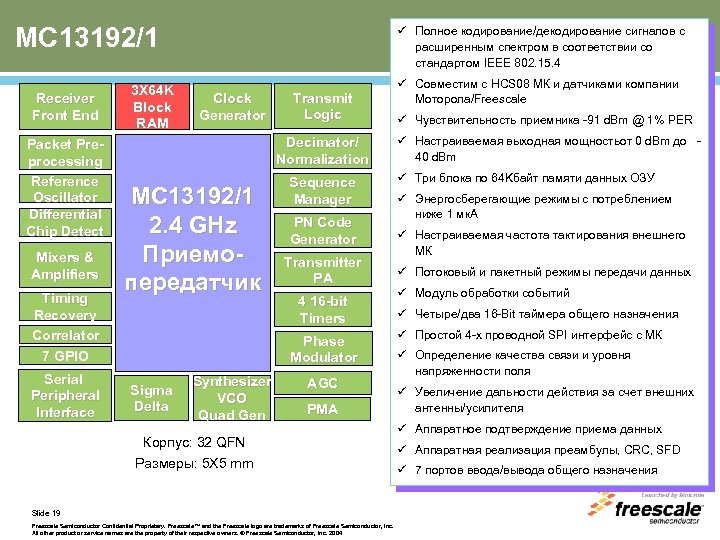

MC 13192/1 Receiver Front End Packet Preprocessing Reference Oscillator Differential Chip Detect Mixers & MC 13192/1 Receiver Front End Packet Preprocessing Reference Oscillator Differential Chip Detect Mixers & Amplifiers Timing Recovery Correlator 7 GPIO Serial Peripheral Interface 3 X 64 K Block RAM ü Полное кодирование/декодирование сигналов с расширенным спектром в соответствии со стандартом IEEE 802. 15. 4 Clock Generator Transmit Logic Decimator/ Normalization MC 13192/1 2. 4 GHz Приемопередатчик Sequence Manager PN Code Generator Transmitter PA 4 16 -bit Timers Phase Modulator Sigma Delta Synthesizer VCO Quad Gen AGC PMA Корпус: 32 QFN Размеры: 5 X 5 mm Slide 19 Freescale Semiconductor Confidential Proprietary. Freescale™ and the Freescale logo are trademarks of Freescale Semiconductor, Inc. All other product or service names are the property of their respective owners. © Freescale Semiconductor, Inc. 2004 ü Совместим с HCS 08 МК и датчиками компании Моторола/Freescale ü Чувствительность приемника -91 d. Bm @ 1% PER ü Настраиваемая выходная мощностьот 0 d. Bm до 40 d. Bm ü Три блока по 64 Kбайт памяти данных ОЗУ ü Энергосберегающие режимы с потреблением ниже 1 мк. А ü Настраиваемая частота тактирования внешнего МК ü Потоковый и пакетный режимы передачи данных ü Модуль обработки событий ü Четыре/два 16 -Bit таймера общего назначения ü Простой 4 -х проводной SPI интерфейс с МК ü Определение качества связи и уровня напряженности поля ü Увеличение дальности действия за счет внешних антенны/усилителя ü Аппаратное подтверждение приема данных ü Аппаратная реализация преамбулы, CRC, SFD ü 7 портов ввода/вывода общего назначения

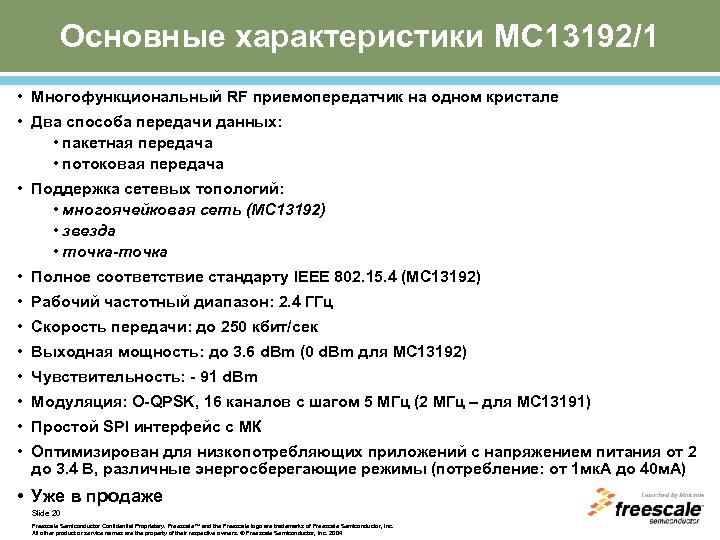

Основные характеристики MC 13192/1 • Многофункциональный RF приемопередатчик на одном кристале • Два способа Основные характеристики MC 13192/1 • Многофункциональный RF приемопередатчик на одном кристале • Два способа передачи данных: • пакетная передача • потоковая передача • Поддержка сетевых топологий: • многоячейковая сеть (МС 13192) • звезда • точка-точка • Полное соответствие стандарту IEEE 802. 15. 4 (MC 13192) • Рабочий частотный диапазон: 2. 4 ГГц • Скорость передачи: до 250 кбит/сек • Выходная мощность: до 3. 6 d. Bm (0 d. Bm для MC 13192) • Чувствительность: - 91 d. Bm • Модуляция: O-QPSK, 16 каналов с шагом 5 МГц (2 МГц – для МС 13191) • Простой SPI интерфейс с МК • Оптимизирован для низкопотребляющих приложений с напряжением питания от 2 до 3. 4 В, различные энергосберегающие режимы (потребление: от 1 мк. А до 40 м. А) • Уже в продаже Slide 20 Freescale Semiconductor Confidential Proprietary. Freescale™ and the Freescale logo are trademarks of Freescale Semiconductor, Inc. All other product or service names are the property of their respective owners. © Freescale Semiconductor, Inc. 2004

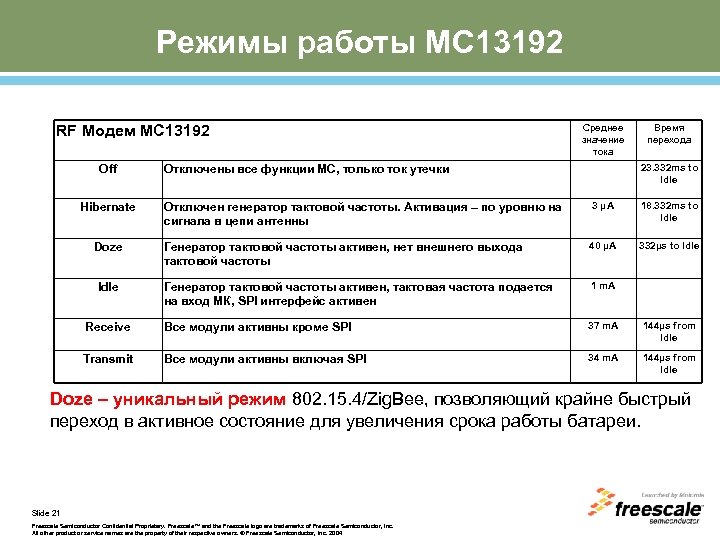

Режимы работы МС 13192 RF Модем MC 13192 Off Среднее значение тока Время перехода Режимы работы МС 13192 RF Модем MC 13192 Off Среднее значение тока Время перехода 23. 332 ms to Idle Отключены все функции МС, только ток утечки Отключен генератор тактовой частоты. Активация – по уровню на сигнала в цепи антенны 3 μA 18. 332 ms to Idle Генератор тактовой частоты активен, нет внешнего выхода тактовой частоты 40 μA 332µs to Idle Генератор тактовой частоты активен, тактовая частота подается на вход МК, SPI интерфейс активен 1 m. A Receive Все модули активны кроме SPI 37 m. A 144µs from Idle Transmit Все модули активны включая SPI 34 m. A 144µs from Idle Hibernate Doze Idle Doze – уникальный режим 802. 15. 4/Zig. Bee, позволяющий крайне быстрый переход в активное состояние для увеличения срока работы батареи. Slide 21 Freescale Semiconductor Confidential Proprietary. Freescale™ and the Freescale logo are trademarks of Freescale Semiconductor, Inc. All other product or service names are the property of their respective owners. © Freescale Semiconductor, Inc. 2004

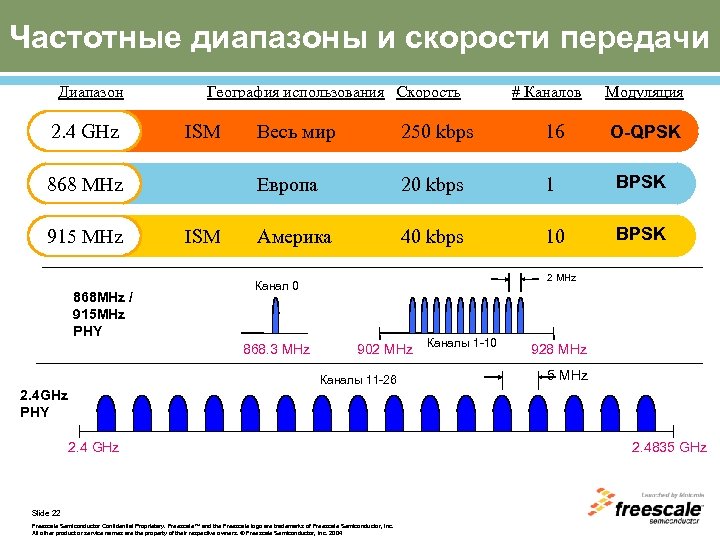

Частотные диапазоны и скорости передачи Диапазон 2. 4 GHz География использования Скорость ISM 868 Частотные диапазоны и скорости передачи Диапазон 2. 4 GHz География использования Скорость ISM 868 MHz / 915 MHz PHY Модуляция ISM Весь мир 250 kbps 16 O-QPSK Европа 868 MHz 915 MHz # Каналов 20 kbps 1 BPSK Америка 40 kbps 10 BPSK 2 MHz Канал 0 868. 3 MHz 902 MHz Каналы 11 -26 Каналы 1 -10 928 MHz 5 MHz 2. 4 GHz PHY 2. 4 GHz Slide 22 Freescale Semiconductor Confidential Proprietary. Freescale™ and the Freescale logo are trademarks of Freescale Semiconductor, Inc. All other product or service names are the property of their respective owners. © Freescale Semiconductor, Inc. 2004 2. 4835 GHz

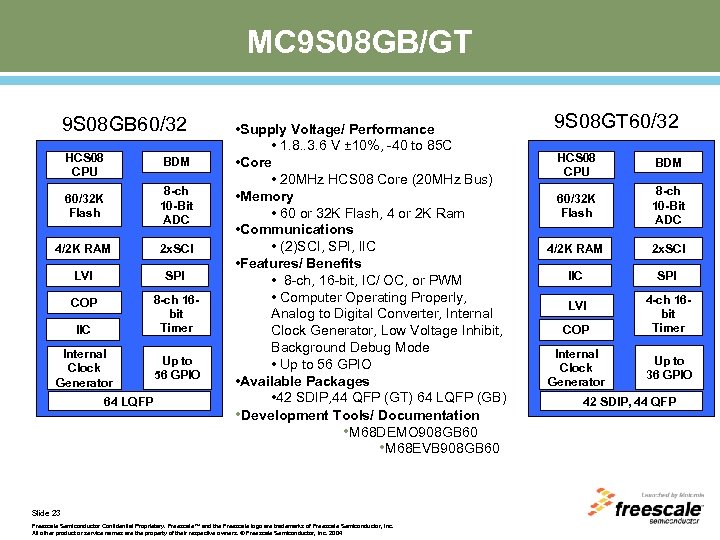

MC 9 S 08 GB/GT 9 S 08 GB 60/32 HCS 08 CPU BDM MC 9 S 08 GB/GT 9 S 08 GB 60/32 HCS 08 CPU BDM 60/32 K Flash 8 -ch 10 -Bit ADC 4/2 K RAM 2 x. SCI LVI SPI COP 8 -ch 16 bit Timer IIC Internal Clock Generator 64 LQFP Up to 56 GPIO • Supply Voltage/ Performance • 1. 8. . 3. 6 V ± 10%, -40 to 85 C • Core • 20 MHz HCS 08 Core (20 MHz Bus) • Memory • 60 or 32 K Flash, 4 or 2 K Ram • Communications • (2)SCI, SPI, IIC • Features/ Benefits • 8 -ch, 16 -bit, IC/ OC, or PWM • Computer Operating Properly, Analog to Digital Converter, Internal Clock Generator, Low Voltage Inhibit, Background Debug Mode • Up to 56 GPIO • Available Packages • 42 SDIP, 44 QFP (GT) 64 LQFP (GB) • Development Tools/ Documentation • M 68 DEMO 908 GB 60 • M 68 EVB 908 GB 60 Slide 23 Freescale Semiconductor Confidential Proprietary. Freescale™ and the Freescale logo are trademarks of Freescale Semiconductor, Inc. All other product or service names are the property of their respective owners. © Freescale Semiconductor, Inc. 2004 9 S 08 GT 60/32 HCS 08 CPU BDM 60/32 K Flash 8 -ch 10 -Bit ADC 4/2 K RAM 2 x. SCI IIC SPI LVI COP Internal Clock Generator 4 -ch 16 bit Timer Up to 36 GPIO 42 SDIP, 44 QFP

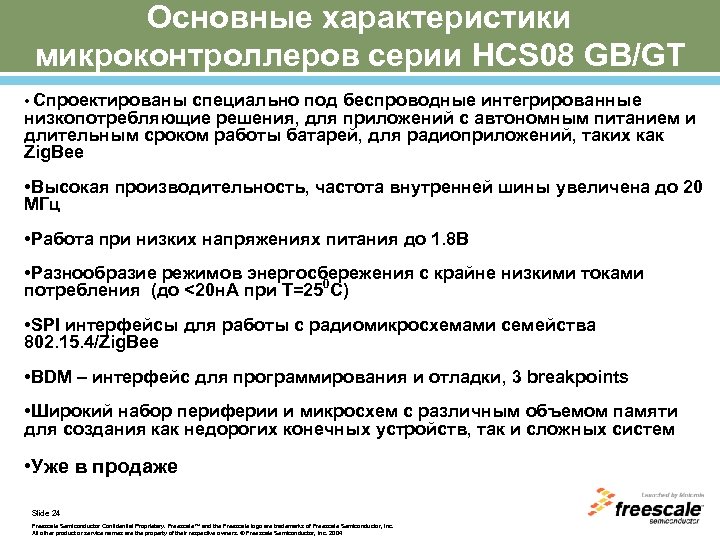

Основные характеристики микроконтроллеров серии HCS 08 GB/GT • Спроектированы специально под беспроводные интегрированные низкопотребляющие Основные характеристики микроконтроллеров серии HCS 08 GB/GT • Спроектированы специально под беспроводные интегрированные низкопотребляющие решения, для приложений с автономным питанием и длительным сроком работы батарей, для радиоприложений, таких как Zig. Bee • Высокая производительность, частота внутренней шины увеличена до 20 МГц • Работа при низких напряжениях питания до 1. 8 В • Разнообразие режимов энергосбережения с крайне низкими токами потребления (до <20 н. А при Т=250 С) • SPI интерфейсы для работы с радиомикросхемами семейства 802. 15. 4/Zig. Bee • BDM – интерфейс для программирования и отладки, 3 breakpoints • Широкий набор периферии и микросхем с различным объемом памяти для создания как недорогих конечных устройств, так и сложных систем • Уже в продаже Slide 24 Freescale Semiconductor Confidential Proprietary. Freescale™ and the Freescale logo are trademarks of Freescale Semiconductor, Inc. All other product or service names are the property of their respective owners. © Freescale Semiconductor, Inc. 2004

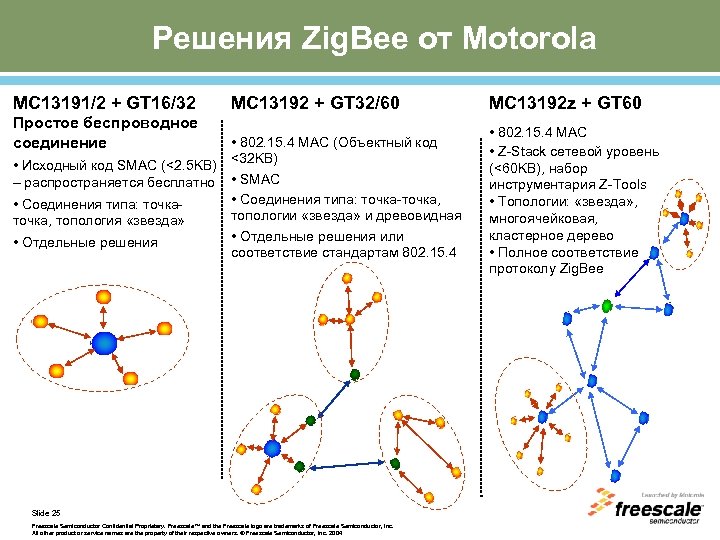

Решения Zig. Bee от Motorola MC 13191/2 + GT 16/32 MC 13192 + GT Решения Zig. Bee от Motorola MC 13191/2 + GT 16/32 MC 13192 + GT 32/60 Простое беспроводное соединение • 802. 15. 4 MAC (Объектный код • Исходный код SMAC (<2. 5 KB) <32 KB) – распространяется бесплатно • SMAC • Соединения типа: точка-точка, • Соединения типа: точкатопологии «звезда» и древовидная точка, топология «звезда» • Отдельные решения или • Отдельные решения соответствие стандартам 802. 15. 4 Slide 25 Freescale Semiconductor Confidential Proprietary. Freescale™ and the Freescale logo are trademarks of Freescale Semiconductor, Inc. All other product or service names are the property of their respective owners. © Freescale Semiconductor, Inc. 2004 MC 13192 z + GT 60 • 802. 15. 4 MAC • Z-Stack сетевой уровень (<60 KB), набор инструментария Z-Tools • Топологии: «звезда» , многоячейковая, кластерное дерево • Полное соответствие протоколу Zig. Bee

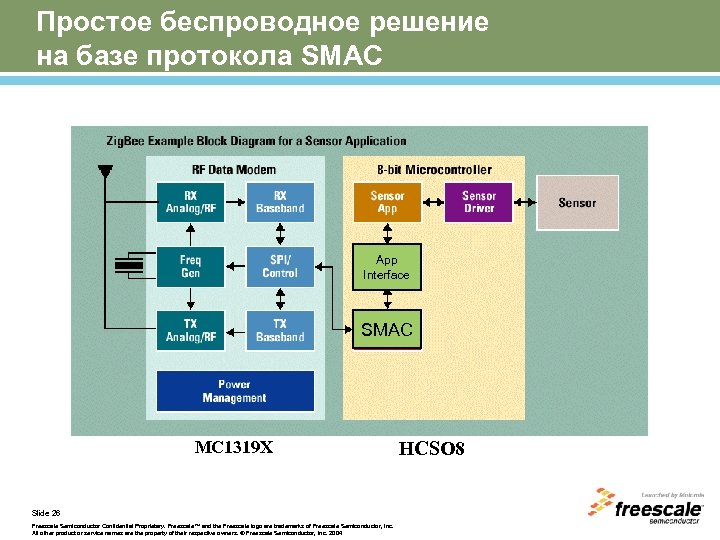

Простое беспроводное решение на базе протокола SMAC App Interface SMAC MC 1319 X Motorola Простое беспроводное решение на базе протокола SMAC App Interface SMAC MC 1319 X Motorola RF Packet Radio HCSO 8 Motorola 8 -Bit MCU Slide 26 Freescale Semiconductor Confidential Proprietary. Freescale™ and the Freescale logo are trademarks of Freescale Semiconductor, Inc. All other product or service names are the property of their respective owners. © Freescale Semiconductor, Inc. 2004

Беспроводное решение на базе спецификаций IEEE 802. 15. 4 App Interface MC 1319 X Беспроводное решение на базе спецификаций IEEE 802. 15. 4 App Interface MC 1319 X Motorola RF Packet Radio HCSO 8 Motorola 8 -Bit MCU Slide 27 Freescale Semiconductor Confidential Proprietary. Freescale™ and the Freescale logo are trademarks of Freescale Semiconductor, Inc. All other product or service names are the property of their respective owners. © Freescale Semiconductor, Inc. 2004

Полностью функциональное решение для реализации технологии Zig. Bee (4 th Quarter’ 2004) MC 1319 Полностью функциональное решение для реализации технологии Zig. Bee (4 th Quarter’ 2004) MC 1319 X Motorola RF Packet Radio HCSO 8 Motorola 8 -Bit MCU Slide 28 Freescale Semiconductor Confidential Proprietary. Freescale™ and the Freescale logo are trademarks of Freescale Semiconductor, Inc. All other product or service names are the property of their respective owners. © Freescale Semiconductor, Inc. 2004

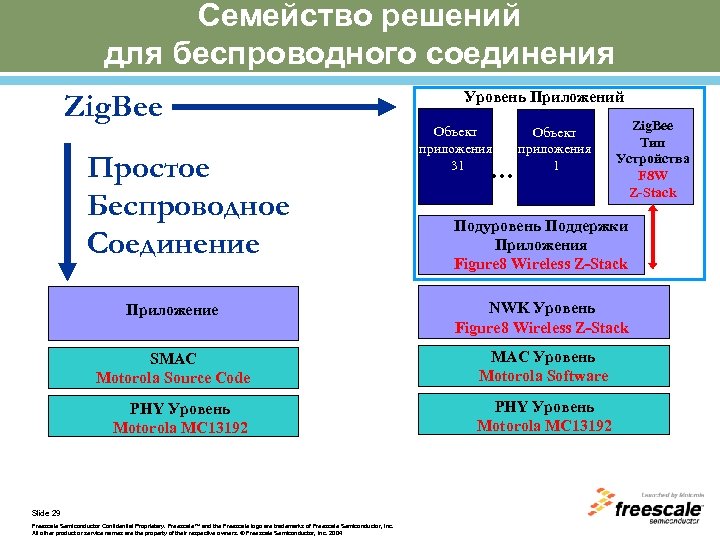

Семейство решений для беспроводного соединения Zig. Bee Простое Беспроводное Соединение Уровень Приложений Объект приложения Семейство решений для беспроводного соединения Zig. Bee Простое Беспроводное Соединение Уровень Приложений Объект приложения 31 … Объект приложения 1 Zig. Bee Тип Устройства F 8 W Z-Stack Подуровень Поддержки Приложения Figure 8 Wireless Z-Stack Приложение NWK Уровень Figure 8 Wireless Z-Stack SMAC Motorola Source Code MAC Уровень Motorola Software PHY Уровень Motorola MC 13192 Slide 29 Freescale Semiconductor Confidential Proprietary. Freescale™ and the Freescale logo are trademarks of Freescale Semiconductor, Inc. All other product or service names are the property of their respective owners. © Freescale Semiconductor, Inc. 2004

Полностью законченное Zig. Bee решение от компании Motorola/Freescale Полный набор микросхем приемопередатчиков • MC Полностью законченное Zig. Bee решение от компании Motorola/Freescale Полный набор микросхем приемопередатчиков • MC 13192/1 2. 4 GHz - QFN 32 5 x 5 • MC 68 HCS 908 GT 60/32 или MC 68 HCS 908 GB 60/32 Средства разработки Приложение заказчика Полный набор программного обеспечения • IEEE 802. 15. 4 PHY Уровень • IEEE 802. 15. 4 MAC Уровень • Zig. Bee: Сетевой Уровень и Уровень Приложения Zig. Bee Сеть и Профиль IEEE 802. 15. 4 MAC/PHY 8 -бит МК Полный набор инструментария • Metrowerks Code. Warrior для МК • Z-Tool для Приложений Zig. Bee • Конфигуратор сети Slide 30 Freescale Semiconductor Confidential Proprietary. Freescale™ and the Freescale logo are trademarks of Freescale Semiconductor, Inc. All other product or service names are the property of their respective owners. © Freescale Semiconductor, Inc. 2004 MC 13192 RFIC

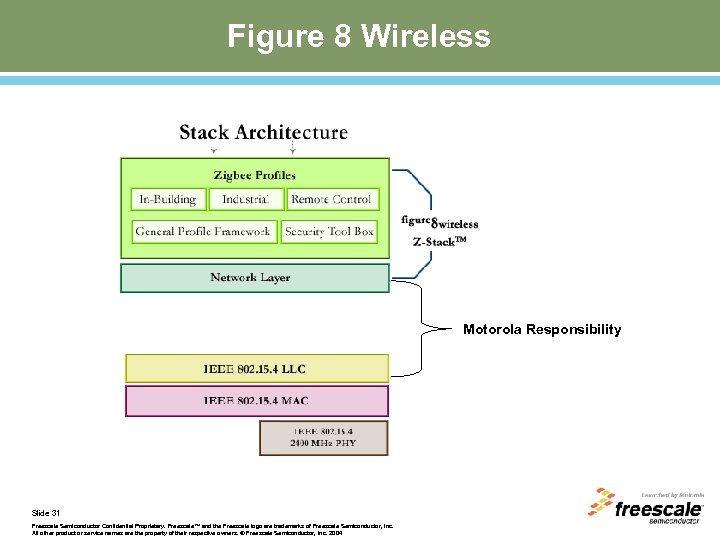

Figure 8 Wireless Motorola Responsibility Slide 31 Freescale Semiconductor Confidential Proprietary. Freescale™ and the Figure 8 Wireless Motorola Responsibility Slide 31 Freescale Semiconductor Confidential Proprietary. Freescale™ and the Freescale logo are trademarks of Freescale Semiconductor, Inc. All other product or service names are the property of their respective owners. © Freescale Semiconductor, Inc. 2004

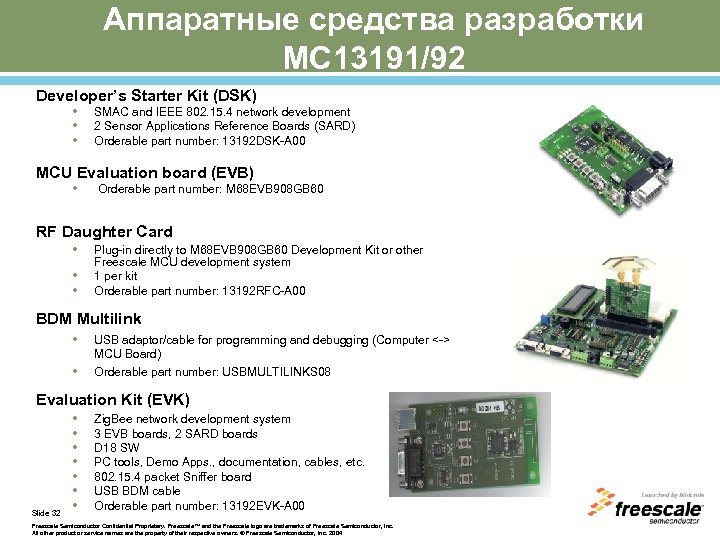

Аппаратные средства разработки MC 13191/92 Developer’s Starter Kit (DSK) • • • SMAC and Аппаратные средства разработки MC 13191/92 Developer’s Starter Kit (DSK) • • • SMAC and IEEE 802. 15. 4 network development 2 Sensor Applications Reference Boards (SARD) Orderable part number: 13192 DSK-A 00 MCU Evaluation board (EVB) • Orderable part number: M 68 EVB 908 GB 60 RF Daughter Card • • • Plug-in directly to M 68 EVB 908 GB 60 Development Kit or other Freescale MCU development system 1 per kit Orderable part number: 13192 RFC-A 00 BDM Multilink • • USB adaptor/cable for programming and debugging (Computer <-> MCU Board) Orderable part number: USBMULTILINKS 08 Evaluation Kit (EVK) Slide 32 • • Zig. Bee network development system 3 EVB boards, 2 SARD boards D 18 SW PC tools, Demo Apps. , documentation, cables, etc. 802. 15. 4 packet Sniffer board USB BDM cable Orderable part number: 13192 EVK-A 00 Freescale Semiconductor Confidential Proprietary. Freescale™ and the Freescale logo are trademarks of Freescale Semiconductor, Inc. All other product or service names are the property of their respective owners. © Freescale Semiconductor, Inc. 2004

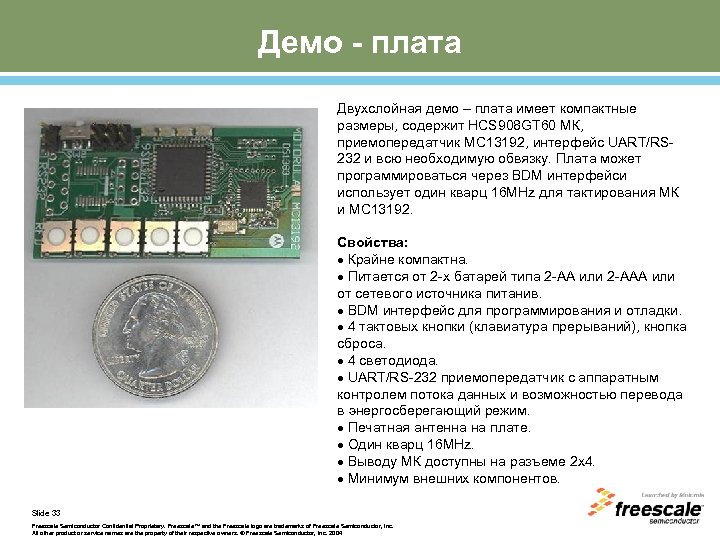

Демо - плата Двухслойная демо – плата имеет компактные размеры, содержит HCS 908 GT Демо - плата Двухслойная демо – плата имеет компактные размеры, содержит HCS 908 GT 60 МК, приемопередатчик MC 13192, интерфейс UART/RS 232 и всю необходимую обвязку. Плата может программироваться через BDM интерфейси использует один кварц 16 MHz для тактирования МК и MC 13192. Свойства: Крайне компактна. Питается от 2 -х батарей типа 2 -AA или 2 -AAA или от сетевого источника питанив. BDM интерфейс для программирования и отладки. 4 тактовых кнопки (клавиатура прерываний), кнопка сброса. 4 светодиода. UART/RS-232 приемопередатчик с аппаратным контролем потока данных и возможностью перевода в энергосберегающий режим. Печатная антенна на плате. Один кварц 16 MHz. Выводу МК доступны на разъеме 2 x 4. Минимум внешних компонентов. Slide 33 Freescale Semiconductor Confidential Proprietary. Freescale™ and the Freescale logo are trademarks of Freescale Semiconductor, Inc. All other product or service names are the property of their respective owners. © Freescale Semiconductor, Inc. 2004

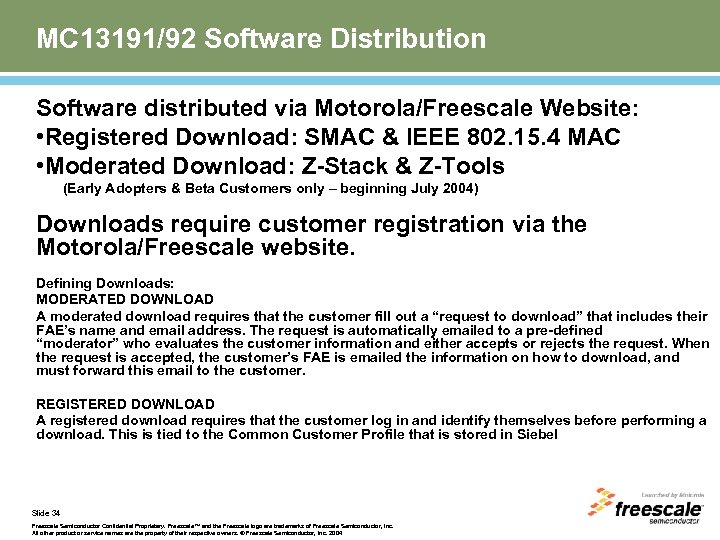

MC 13191/92 Software Distribution Software distributed via Motorola/Freescale Website: • Registered Download: SMAC & MC 13191/92 Software Distribution Software distributed via Motorola/Freescale Website: • Registered Download: SMAC & IEEE 802. 15. 4 MAC • Moderated Download: Z-Stack & Z-Tools (Early Adopters & Beta Customers only – beginning July 2004) Downloads require customer registration via the Motorola/Freescale website. Defining Downloads: MODERATED DOWNLOAD A moderated download requires that the customer fill out a “request to download” that includes their FAE’s name and email address. The request is automatically emailed to a pre-defined “moderator” who evaluates the customer information and either accepts or rejects the request. When the request is accepted, the customer’s FAE is emailed the information on how to download, and must forward this email to the customer. REGISTERED DOWNLOAD A registered download requires that the customer log in and identify themselves before performing a download. This is tied to the Common Customer Profile that is stored in Siebel Slide 34 Freescale Semiconductor Confidential Proprietary. Freescale™ and the Freescale logo are trademarks of Freescale Semiconductor, Inc. All other product or service names are the property of their respective owners. © Freescale Semiconductor, Inc. 2004

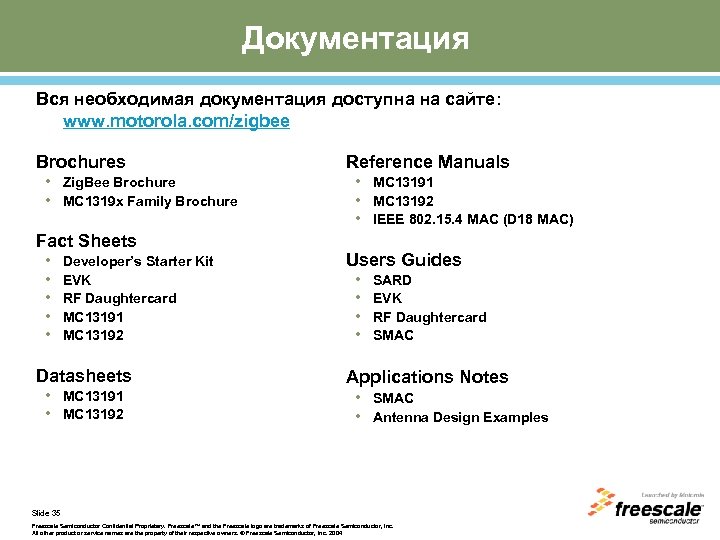

Документация Вся необходимая документация доступна на сайте: www. motorola. com/zigbee Brochures • Zig. Bee Документация Вся необходимая документация доступна на сайте: www. motorola. com/zigbee Brochures • Zig. Bee Brochure • MC 1319 x Family Brochure Reference Manuals • MC 13191 • MC 13192 • IEEE 802. 15. 4 MAC (D 18 MAC) Fact Sheets • Developer’s Starter Kit • EVK • RF Daughtercard • MC 13191 • MC 13192 Users Guides • SARD • EVK • RF Daughtercard • SMAC Datasheets • MC 13191 • MC 13192 Applications Notes • SMAC • Antenna Design Examples Slide 35 Freescale Semiconductor Confidential Proprietary. Freescale™ and the Freescale logo are trademarks of Freescale Semiconductor, Inc. All other product or service names are the property of their respective owners. © Freescale Semiconductor, Inc. 2004

Дополнительная информация HCS 08 MCU’s www. freescale. com HCS 08 MCU development tools (Codewarrior Дополнительная информация HCS 08 MCU’s www. freescale. com HCS 08 MCU development tools (Codewarrior 3. 0) www. metrowerks. com Zig. Bee network stack partner: http: //www. figure 8 wireless. com Zig. Bee standardization: www. zigbee. org Slide 36 Freescale Semiconductor Confidential Proprietary. Freescale™ and the Freescale logo are trademarks of Freescale Semiconductor, Inc. All other product or service names are the property of their respective owners. © Freescale Semiconductor, Inc. 2004

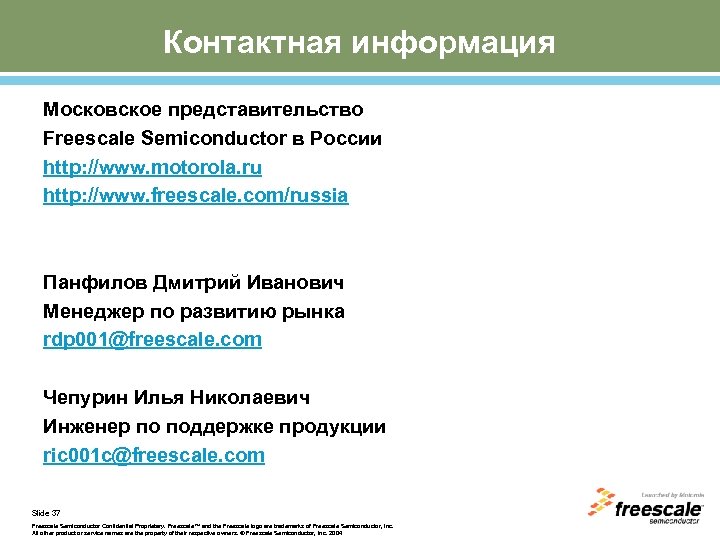

Контактная информация Московское представительство Freescale Semiconductor в России http: //www. motorola. ru http: //www. Контактная информация Московское представительство Freescale Semiconductor в России http: //www. motorola. ru http: //www. freescale. com/russia Панфилов Дмитрий Иванович Менеджер по развитию рынка rdp 001@freescale. com Чепурин Илья Николаевич Инженер по поддержке продукции ric 001 c@freescale. com Slide 37 Freescale Semiconductor Confidential Proprietary. Freescale™ and the Freescale logo are trademarks of Freescale Semiconductor, Inc. All other product or service names are the property of their respective owners. © Freescale Semiconductor, Inc. 2004
