Основи техніки безпеки План лекції 1 Електробезпека

Основи техніки безпеки

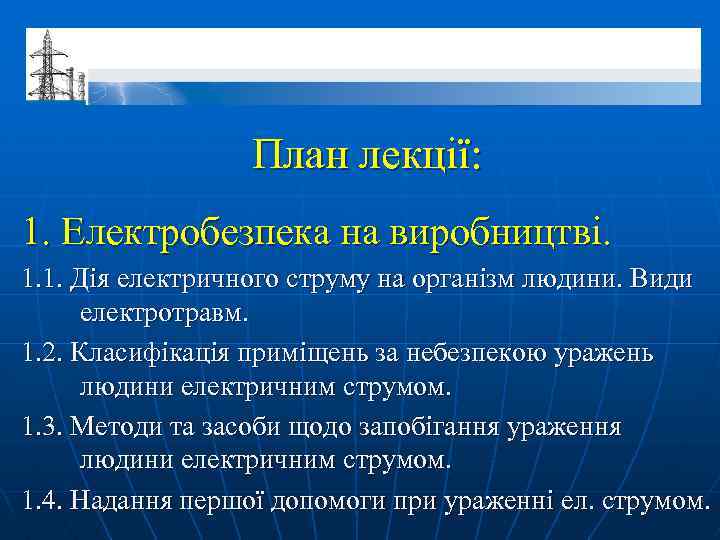

План лекції: 1. Електробезпека на виробництві. 1. 1. Дія електричного струму на організм людини. Види електротравм. 1. 2. Класифікація приміщень за небезпекою уражень людини електричним струмом. 1. 3. Методи та засоби щодо запобігання ураження людини електричним струмом. 1. 4. Надання першої допомоги при ураженні ел. струмом.

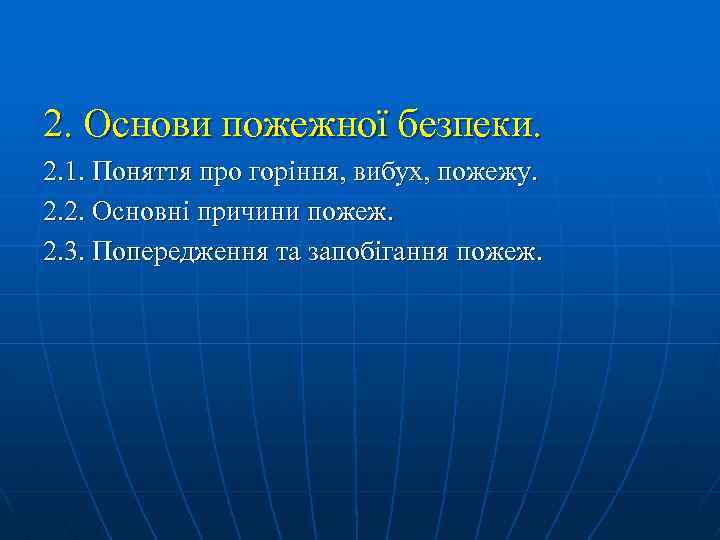

2. Основи пожежної безпеки. 2. 1. Поняття про горіння, вибух, пожежу. 2. 2. Основні причини пожеж. 2. 3. Попередження та запобігання пожеж.

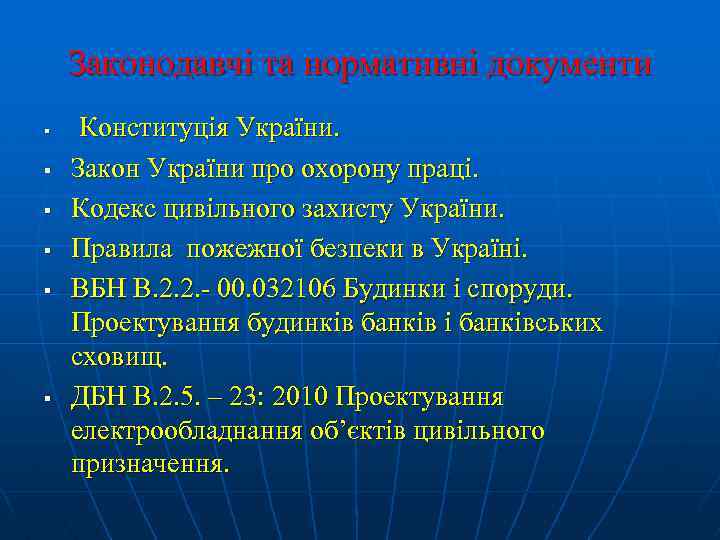

Законодавчі та нормативні документи § § § Конституція України. Закон України про охорону праці. Кодекс цивільного захисту України. Правила пожежної безпеки в Україні. ВБН В. 2. 2. - 00. 032106 Будинки і споруди. Проектування будинків банків і банківських сховищ. ДБН В. 2. 5. – 23: 2010 Проектування електрообладнання об’єктів цивільного призначення.

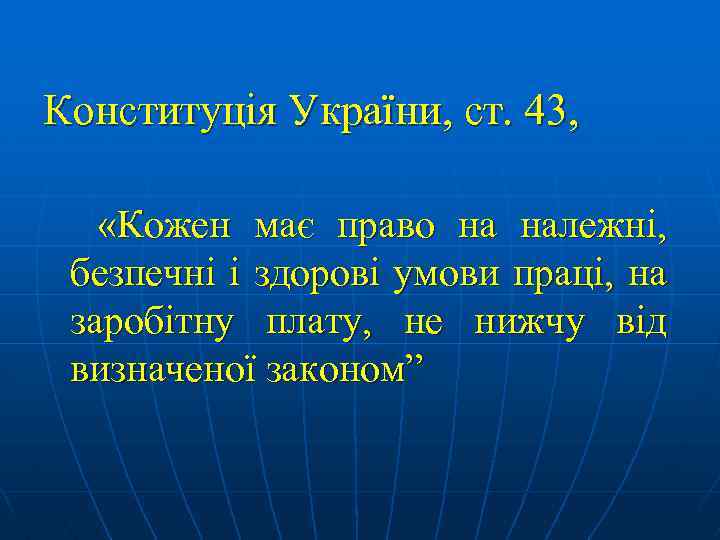

Конституція України, ст. 43, «Кожен має право на належні, безпечні і здорові умови праці, на заробітну плату, не нижчу від визначеної законом”

Адміністративна відповідальність Штраф 5 % місячного фонду заробітної платні юридичної або фізичної особи.

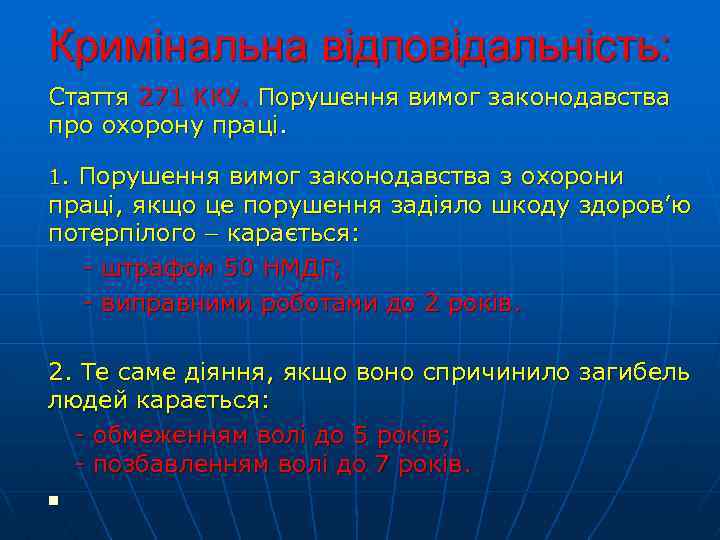

Кримінальна відповідальність: Стаття 271 ККУ. Порушення вимог законодавства про охорону праці. 1. Порушення вимог законодавства з охорони праці, якщо це порушення задіяло шкоду здоров’ю потерпілого карається: - штрафом 50 НМДГ; - виправними роботами до 2 років. 2. Те саме діяння, якщо воно спричинило загибель людей карається: - обмеженням волі до 5 років; - позбавленням волі до 7 років. n

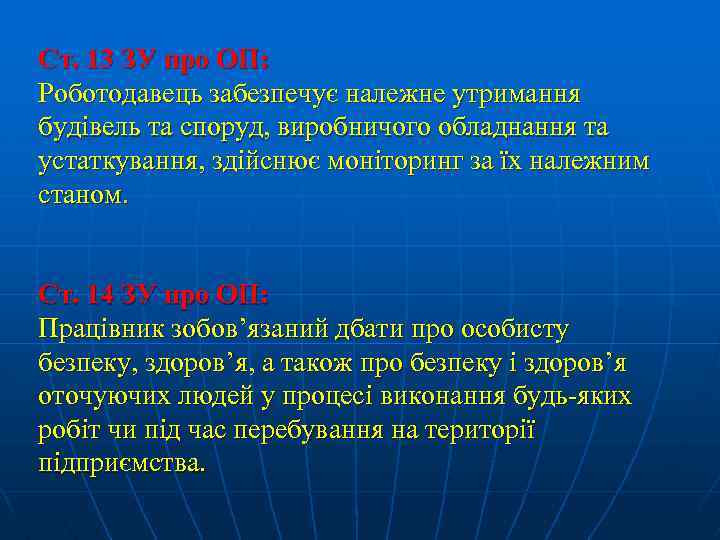

Ст. 13 ЗУ про ОП: Роботодавець забезпечує належне утримання будівель та споруд, виробничого обладнання та устаткування, здійснює моніторинг за їх належним станом. Ст. 14 ЗУ про ОП: Працівник зобов’язаний дбати про особисту безпеку, здоров’я, а також про безпеку і здоров’я оточуючих людей у процесі виконання будь-яких робіт чи під час перебування на території підприємства.

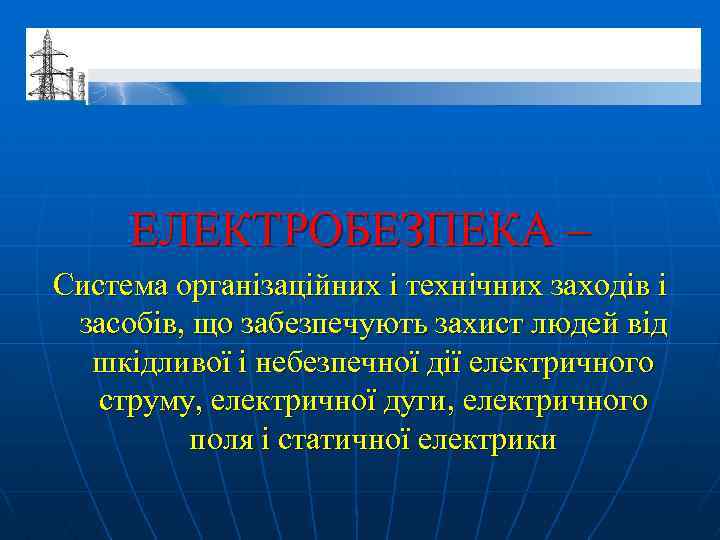

ЕЛЕКТРОБЕЗПЕКА – Система організаційних і технічних заходів і засобів, що забезпечують захист людей від шкідливої і небезпечної дії електричного струму, електричної дуги, електричного поля і статичної електрики

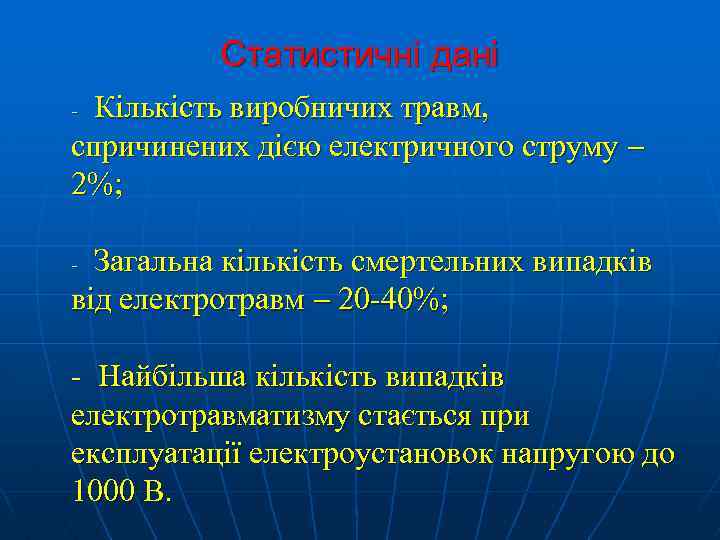

Статистичні дані Кількість виробничих травм, спричинених дією електричного струму 2%; - Загальна кількість смертельних випадків від електротравм 20 -40%; - - Найбільша кількість випадків електротравматизму стається при експлуатації електроустановок напругою до 1000 В.

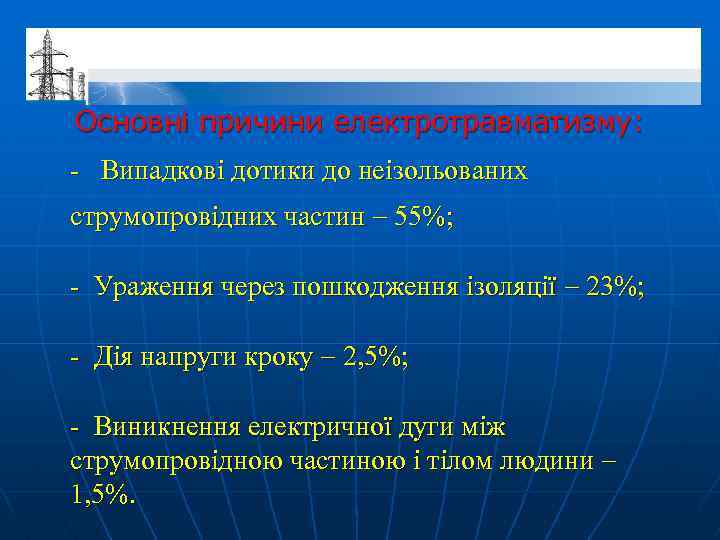

Основні причини електротравматизму: - Випадкові дотики до неізольованих струмопровідних частин 55%; - Ураження через пошкодження ізоляції 23%; - Дія напруги кроку 2, 5%; - Виникнення електричної дуги між струмопровідною частиною і тілом людини 1, 5%.

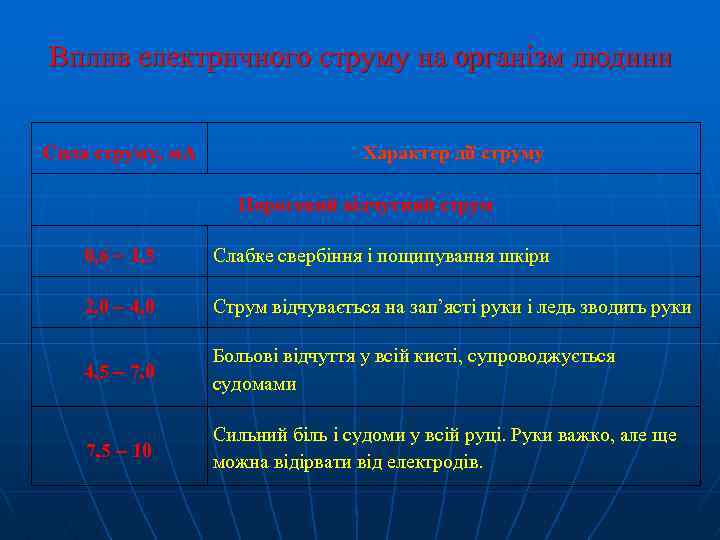

Вплив електричного струму на організм людини Сила струму, м. А Характер дії струму Пороговий відчутний струм 0, 6 1, 5 Слабке свербіння і пощипування шкіри 2, 0 4, 0 Струм відчувається на зап’ясті руки і ледь зводить руки 4, 5 7, 0 Больові відчуття у всій кисті, супроводжується судомами 7, 5 10 Сильний біль і судоми у всій руці. Руки важко, але ще можна відірвати від електродів.

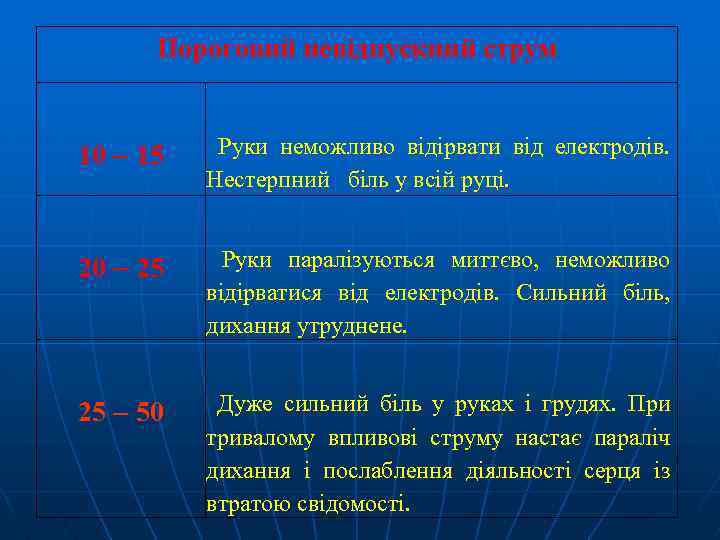

Пороговий невідпускний струм 10 15 Руки неможливо відірвати від електродів. Нестерпний біль у всій руці. 20 25 Руки паралізуються миттєво, неможливо відірватися від електродів. Сильний біль, дихання утруднене. 25 50 Дуже сильний біль у руках і грудях. При тривалому впливові струму настає параліч дихання і послаблення діяльності серця із втратою свідомості.

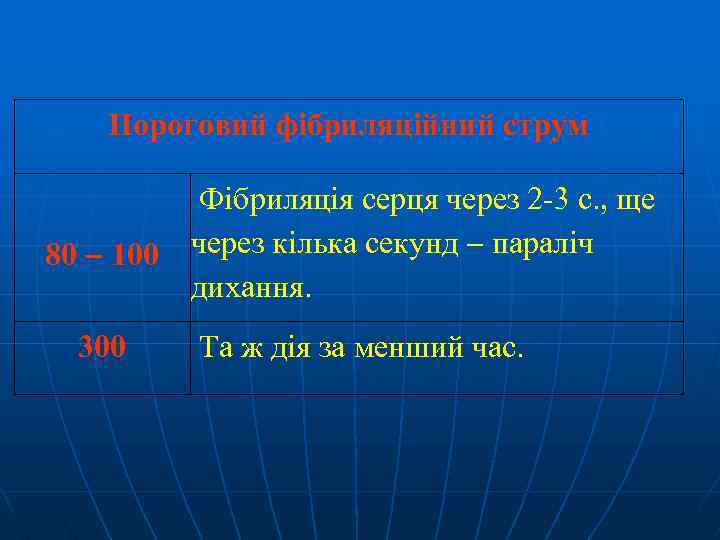

Пороговий фібриляційний струм 80 100 300 Фібриляція серця через 2 -3 с. , ще через кілька секунд параліч дихання. Та ж дія за менший час.

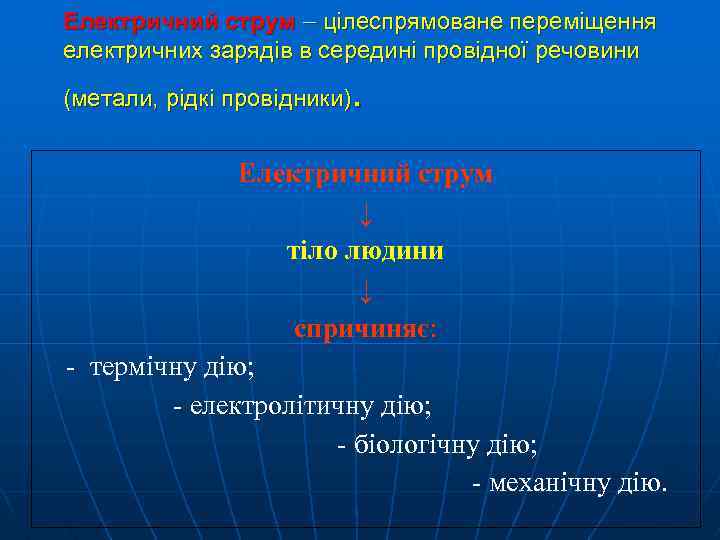

Електричний струм цілеспрямоване переміщення електричних зарядів в середині провідної речовини . (метали, рідкі провідники) Електричний струм ↓ тіло людини ↓ спричиняє: - термічну дію; - електролітичну дію; - біологічну дію; - механічну дію.

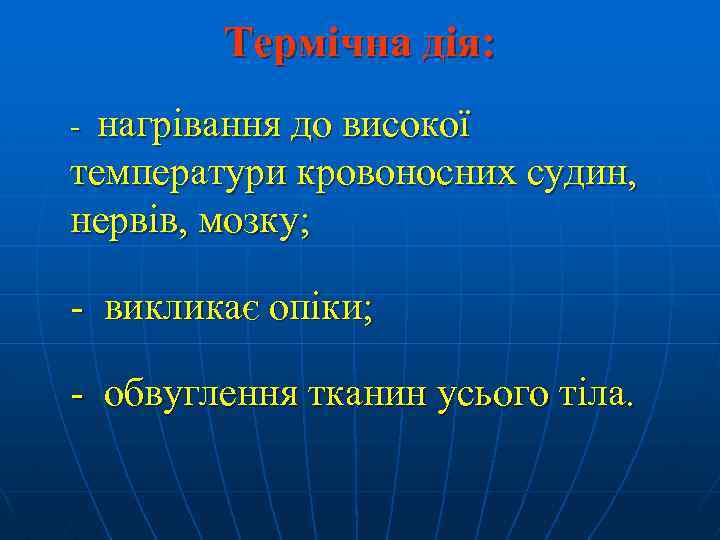

Термічна дія: нагрівання до високої температури кровоносних судин, нервів, мозку; - - викликає опіки; - обвуглення тканин усього тіла.

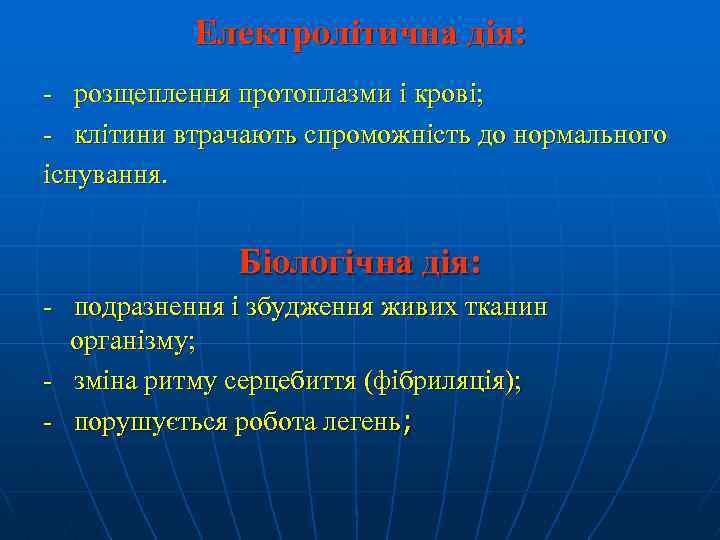

Електролітична дія: - розщеплення протоплазми і крові; - клітини втрачають спроможність до нормального існування. Біологічна дія: - подразнення і збудження живих тканин організму; - зміна ритму серцебиття (фібриляція); - порушується робота легень;

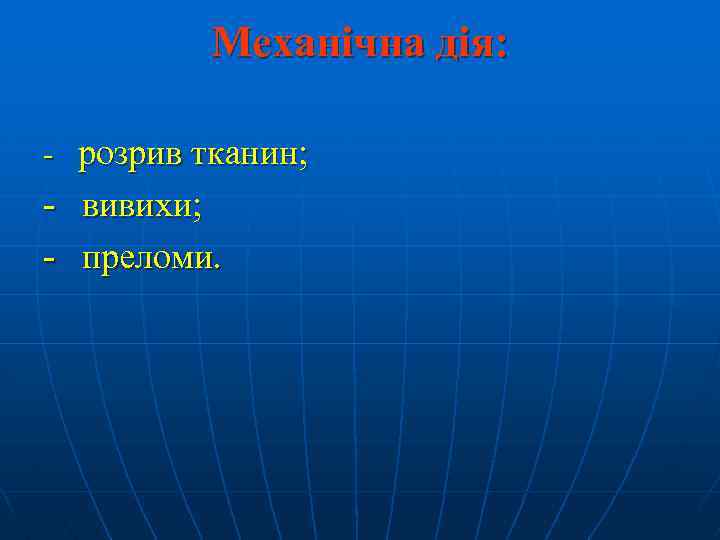

Механічна дія: - розрив тканин; - вивихи; - преломи.

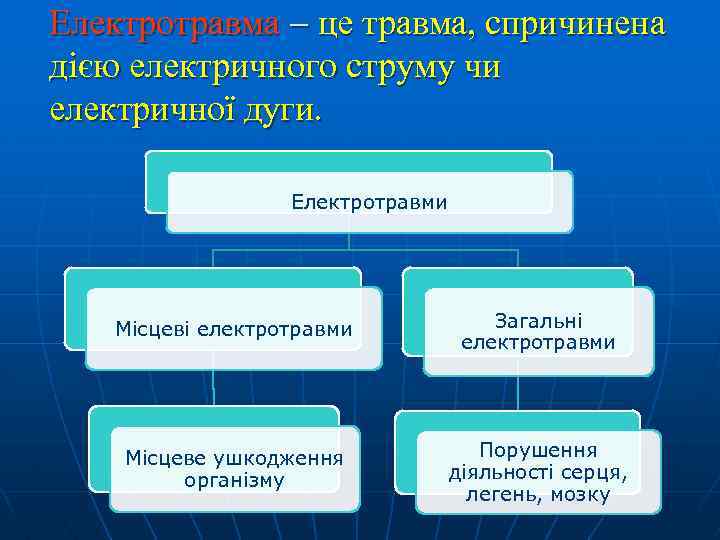

Електротравма це травма, спричинена дією електричного струму чи електричної дуги. Електротравми Місцеві електротравми Загальні електротравми Місцеве ушкодження організму Порушення діяльності серця, легень, мозку

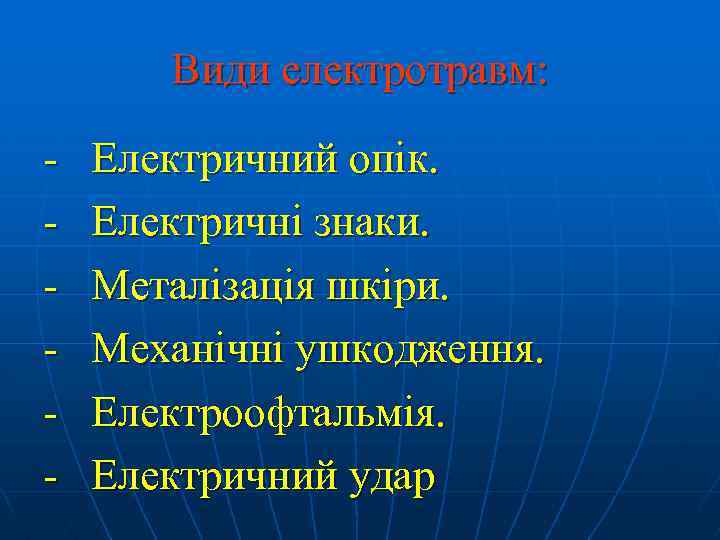

Види електротравм: - Електричний опік. Електричні знаки. Металізація шкіри. Механічні ушкодження. Електроофтальмія. Електричний удар

. Електричний опік дуговий контактний незначні Електрична дуга T = 4000 – 150000°C Ураження шкіри, м'язів, кісток

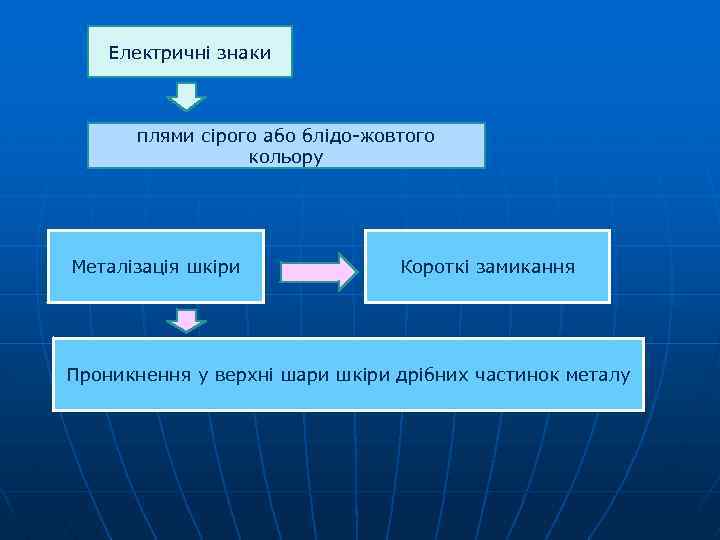

Електричні знаки плями сірого або блідо-жовтого кольору Металізація шкіри Короткі замикання Проникнення у верхні шари шкіри дрібних частинок металу

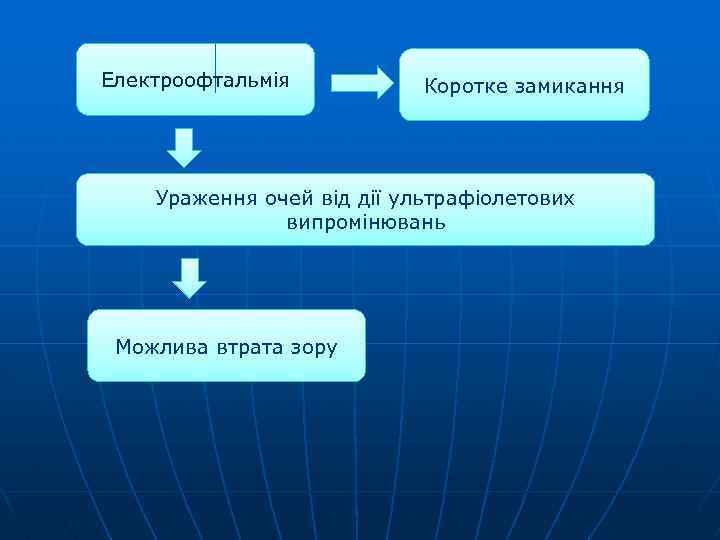

Електроофтальмія Коротке замикання Ураження очей від дії ультрафіолетових випромінювань Можлива втрата зору

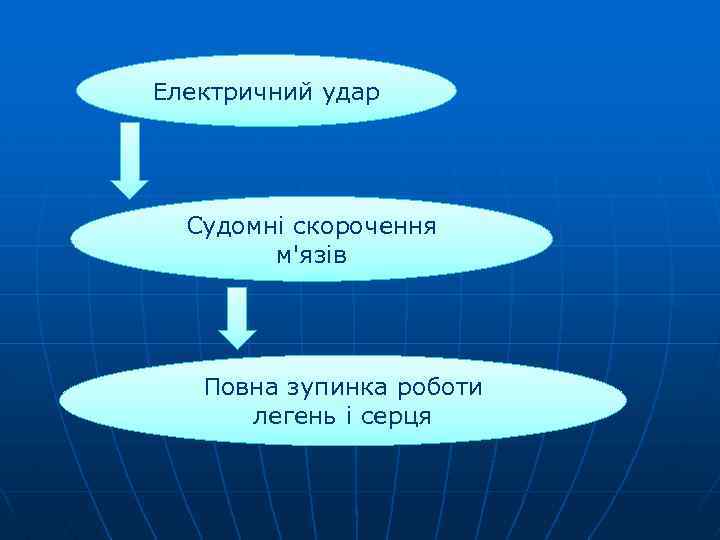

Електричний удар Судомні скорочення м'язів Повна зупинка роботи легень і серця

Електричний опік - відшарування епідермісу, - утворення дрібних пухирів, наповнених серозною рідиною, - набряк, біль.

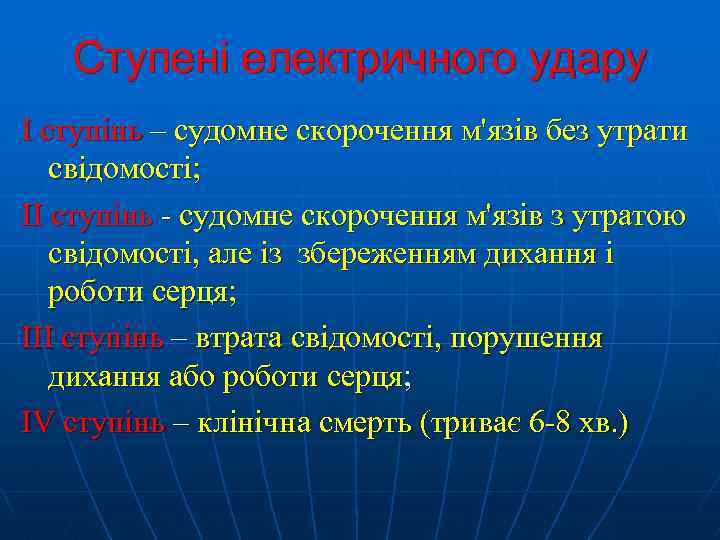

Ступені електричного удару І ступінь – судомне скорочення м'язів без утрати свідомості; ІІ ступінь - судомне скорочення м'язів з утратою свідомості, але із збереженням дихання і роботи серця; ІІІ ступінь – втрата свідомості, порушення дихання або роботи серця; IV ступінь – клінічна смерть (триває 6 -8 хв. )

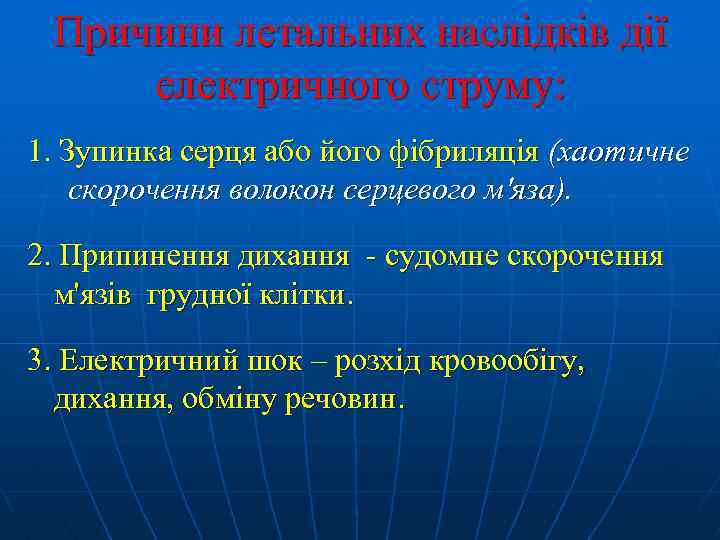

Причини летальних наслідків дії електричного струму: 1. Зупинка серця або його фібриляція (хаотичне скорочення волокон серцевого м'яза). 2. Припинення дихання - судомне скорочення м'язів грудної клітки. 3. Електричний шок – розхід кровообігу, дихання, обміну речовин.

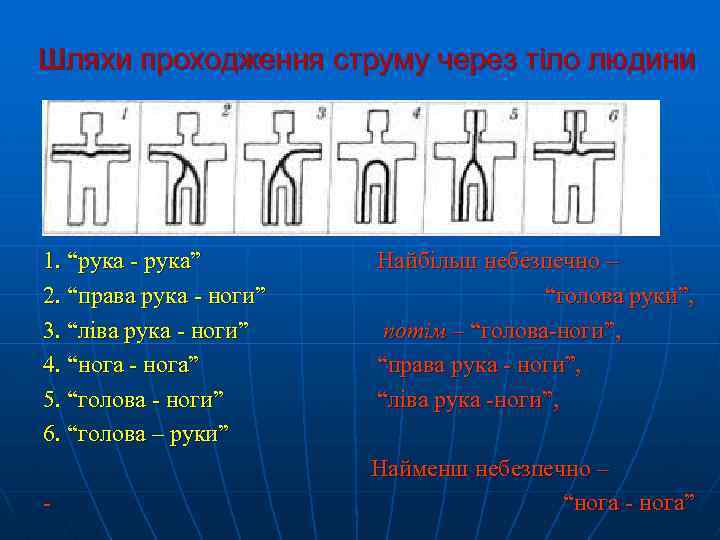

Шляхи проходження струму через тіло людини 1. “рука - рука” 2. “права рука - ноги” 3. “ліва рука - ноги” 4. “нога - нога” 5. “голова - ноги” 6. “голова – руки” - Найбільш небезпечно – “голова руки”, потім – “голова-ноги”, “права рука - ноги”, “ліва рука -ноги”, Найменш небезпечно – “нога - нога”

Класифікація приміщень за ступенем небезпеки ураження людини електричним струмом: 1. Приміщення без підвищеної безпеки. 2. Приміщення з підвищеною небезпекою. 3. Особливо небезпечні приміщення.

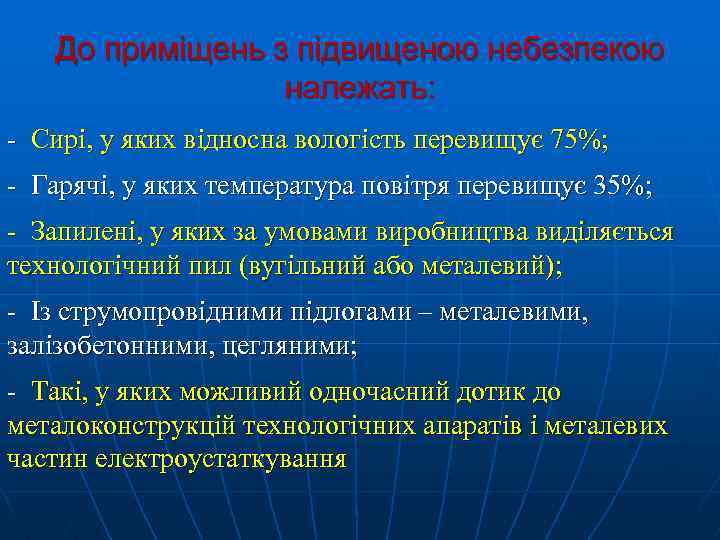

До приміщень з підвищеною небезпекою належать: - Сирі, у яких відносна вологість перевищує 75%; - Гарячі, у яких температура повітря перевищує 35%; - Запилені, у яких за умовами виробництва виділяється технологічний пил (вугільний або металевий); - Із струмопровідними підлогами – металевими, залізобетонними, цегляними; - Такі, у яких можливий одночасний дотик до металоконструкцій технологічних апаратів і металевих частин електроустаткування

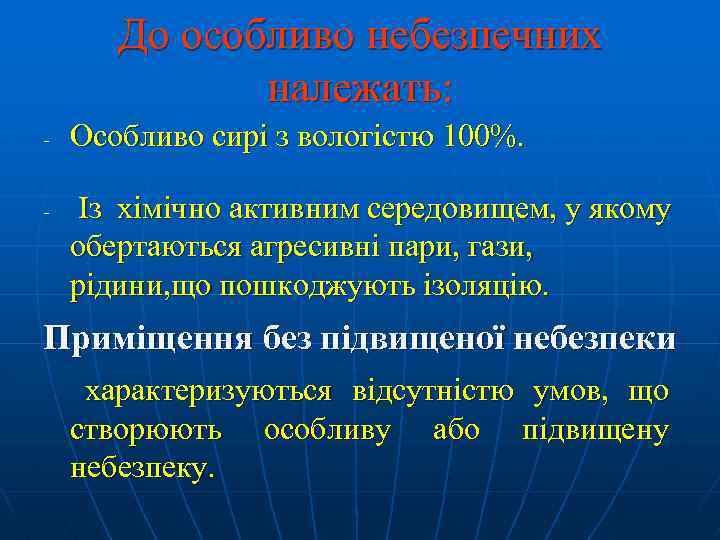

До особливо небезпечних належать: - - Особливо сирі з вологістю 100%. Із хімічно активним середовищем, у якому обертаються агресивні пари, гази, рідини, що пошкоджують ізоляцію. Приміщення без підвищеної небезпеки характеризуються відсутністю умов, що створюють особливу або підвищену небезпеку.

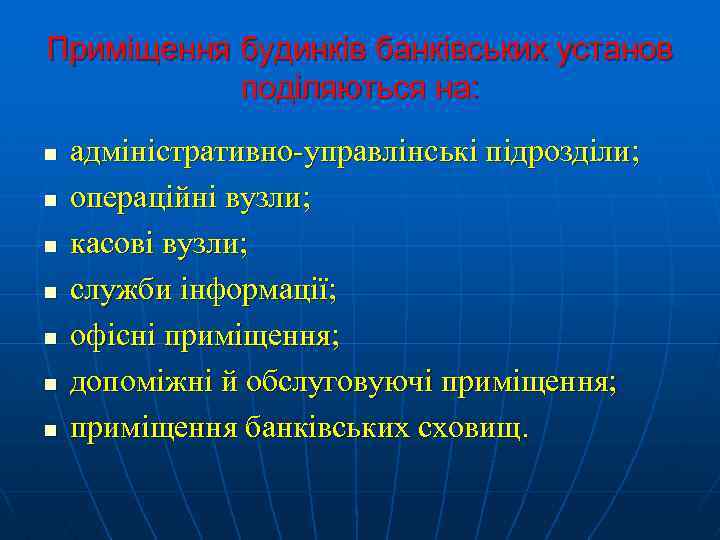

Приміщення будинків банківських установ поділяються на: n n n n адміністративно-управлінські підрозділи; операційні вузли; касові вузли; служби інформації; офісні приміщення; допоміжні й обслуговуючі приміщення; приміщення банківських сховищ.

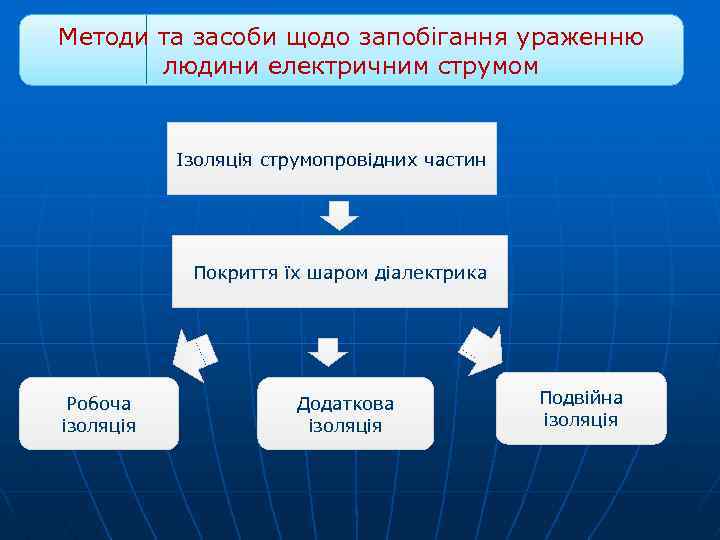

Методи та засоби щодо запобігання ураженню людини електричним струмом Ізоляція струмопровідних частин Покриття їх шаром діалектрика Робоча ізоляція Додаткова ізоляція Подвійна ізоляція

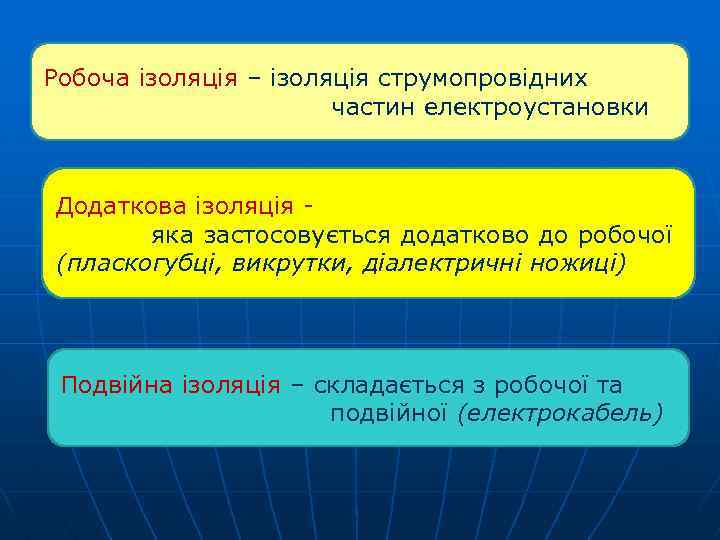

Робоча ізоляція – ізоляція струмопровідних частин електроустановки Додаткова ізоляція - яка застосовується додатково до робочої (пласкогубці, викрутки, діалектричні ножиці) Подвійна ізоляція – складається з робочої та подвійної (електрокабель)

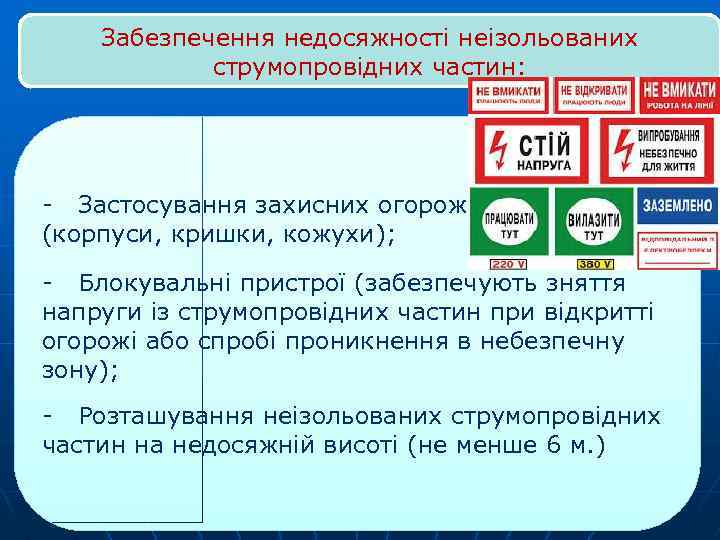

Забезпечення недосяжності неізольованих струмопровідних частин: - Застосування захисних огорож (корпуси, кришки, кожухи); - Блокувальні пристрої (забезпечують зняття напруги із струмопровідних частин при відкритті огорожі або спробі проникнення в небезпечну зону); - Розташування неізольованих струмопровідних частин на недосяжній висоті (не менше 6 м. )

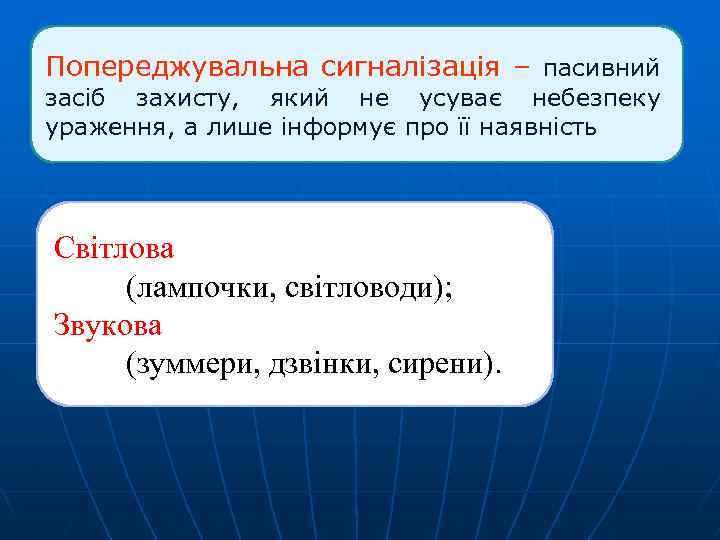

Попереджувальна сигналізація – пасивний засіб захисту, який не усуває небезпеку ураження, а лише інформує про її наявність Світлова (лампочки, світловоди); Звукова (зуммери, дзвінки, сирени).

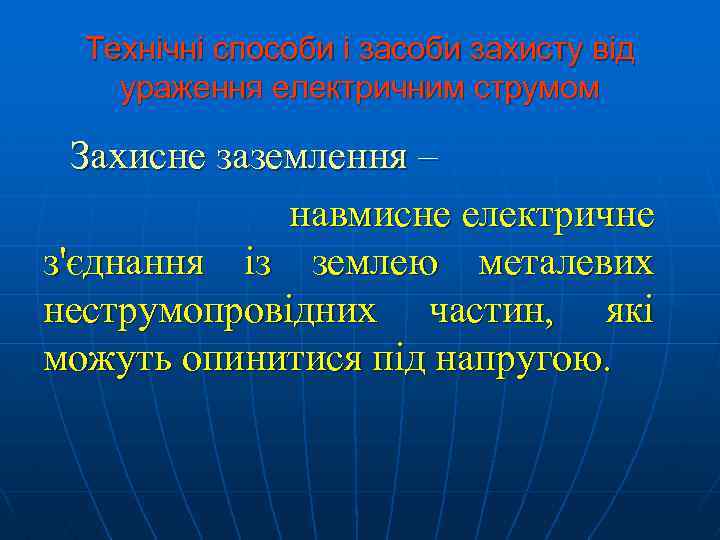

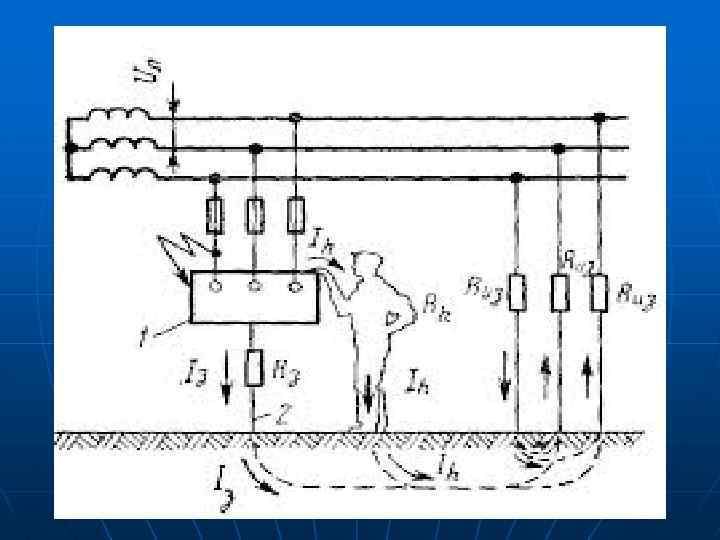

Технічні способи і засоби захисту від ураження електричним струмом Захисне заземлення – навмисне електричне з'єднання із землею металевих неструмопровідних частин, які можуть опинитися під напругою.

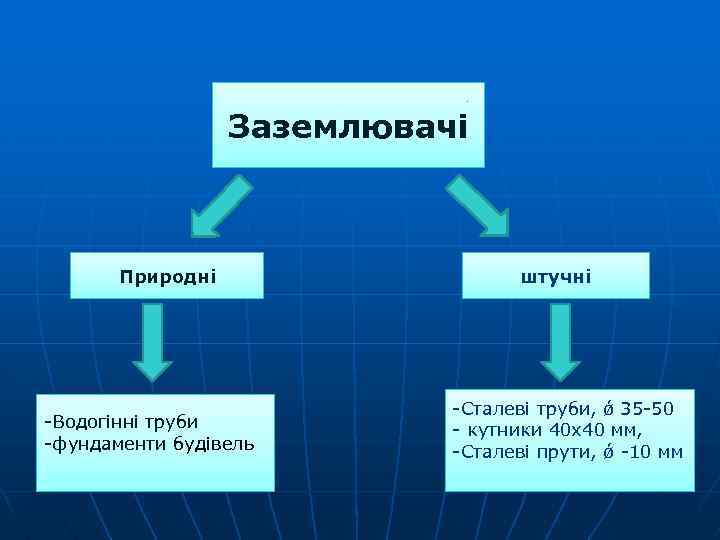

Заземлювачі Природні -Водогінні труби -фундаменти будівель штучні -Сталеві труби, ǿ 35 -50 - кутники 40 х40 мм, -Сталеві прути, ǿ -10 мм

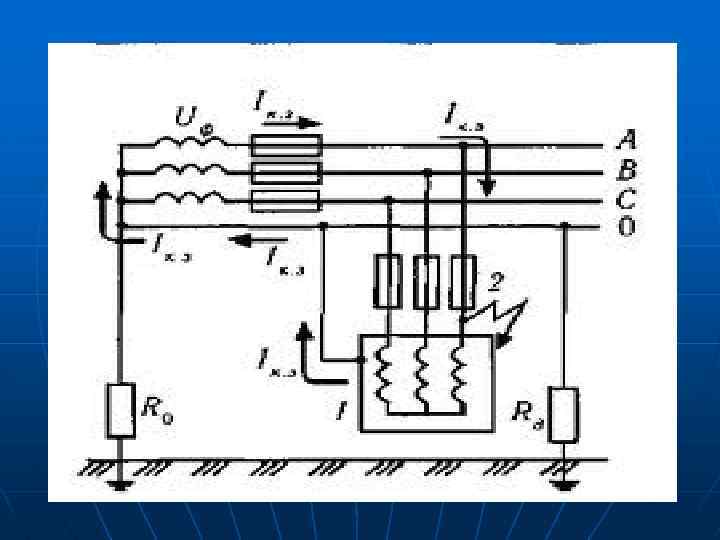

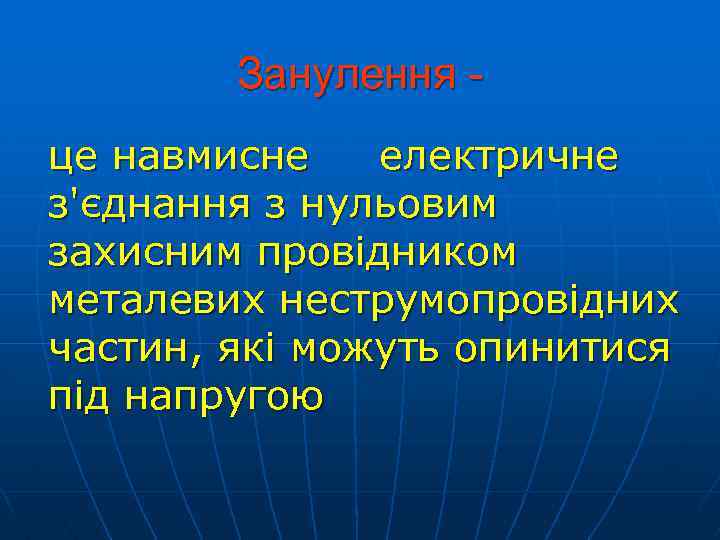

Занулення це навмисне електричне з'єднання з нульовим захисним провідником металевих неструмопровідних частин, які можуть опинитися під напругою

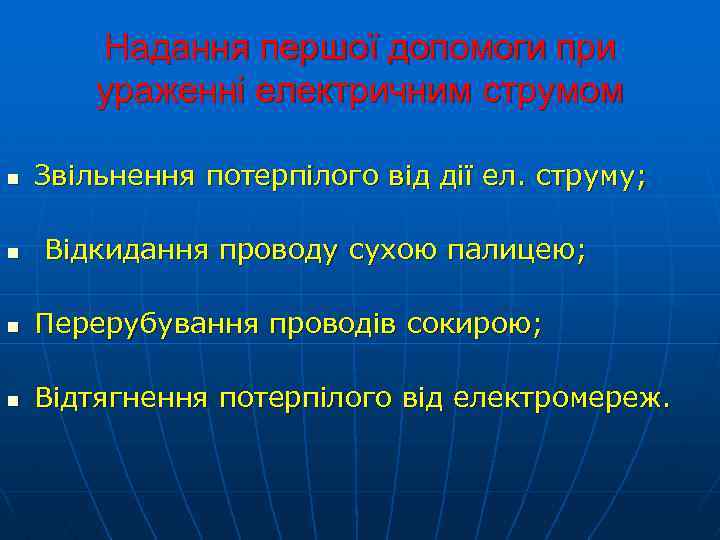

Надання першої допомоги при ураженні електричним струмом n Звільнення потерпілого від дії ел. струму; n Відкидання проводу сухою палицею; n Перерубування проводів сокирою; n Відтягнення потерпілого від електромереж.

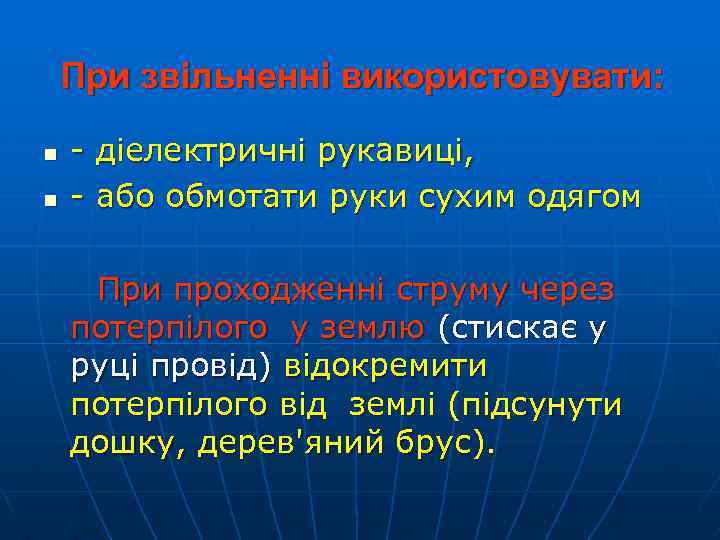

При звільненні використовувати: n n - діелектричні рукавиці, - або обмотати руки сухим одягом При проходженні струму через потерпілого у землю (стискає у руці провід) відокремити потерпілого від землі (підсунути дошку, дерев'яний брус).

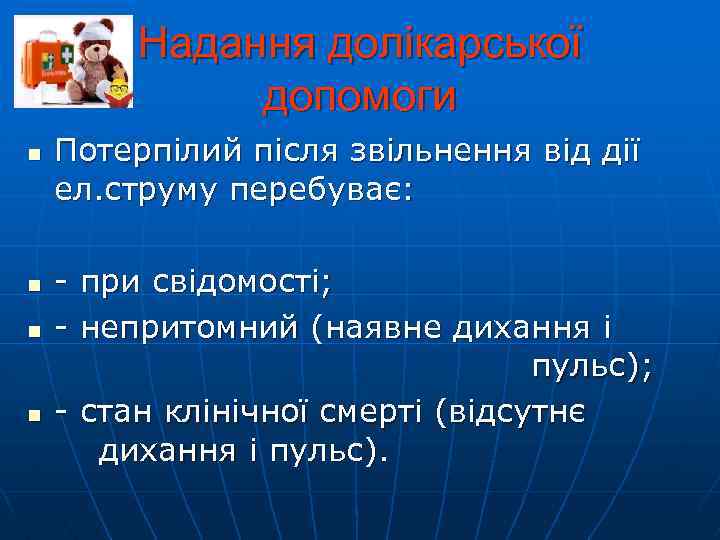

Надання долікарської допомоги n n Потерпілий після звільнення від дії ел. струму перебуває: - при свідомості; - непритомний (наявне дихання і пульс); - стан клінічної смерті (відсутнє дихання і пульс).

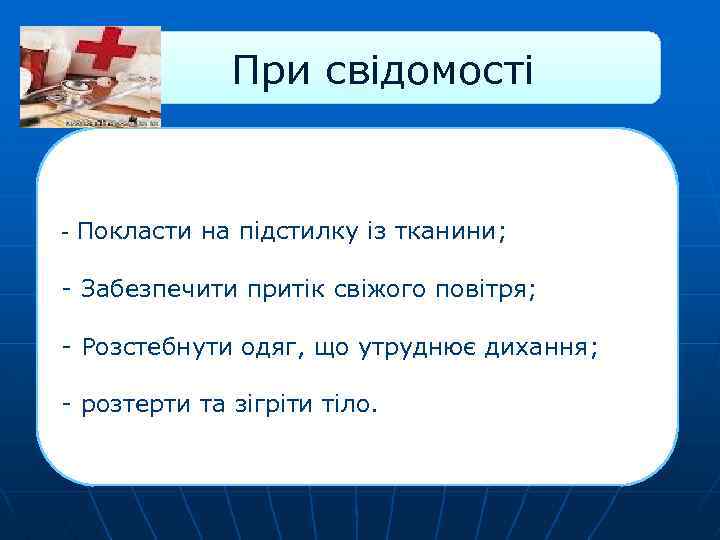

При свідомості - Покласти на підстилку із тканини; - Забезпечити притік свіжого повітря; - Розстебнути одяг, що утруднює дихання; - розтерти та зігріти тіло.

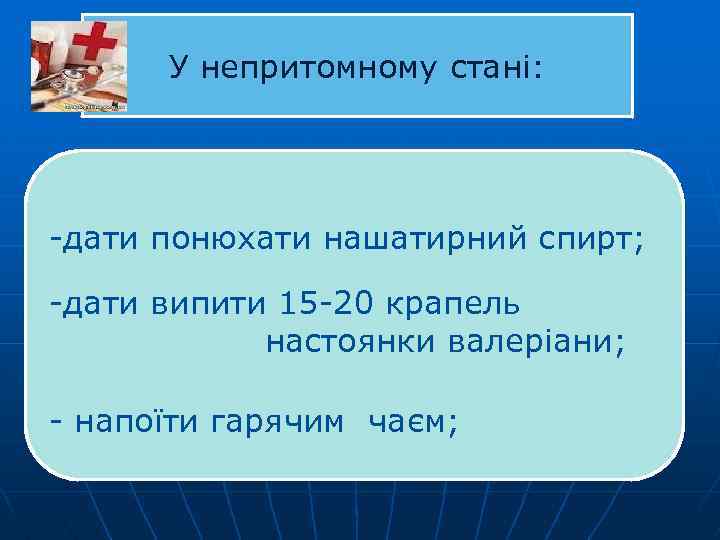

У непритомному стані: -дати понюхати нашатирний спирт; -дати випити 15 -20 крапель настоянки валеріани; - напоїти гарячим чаєм;

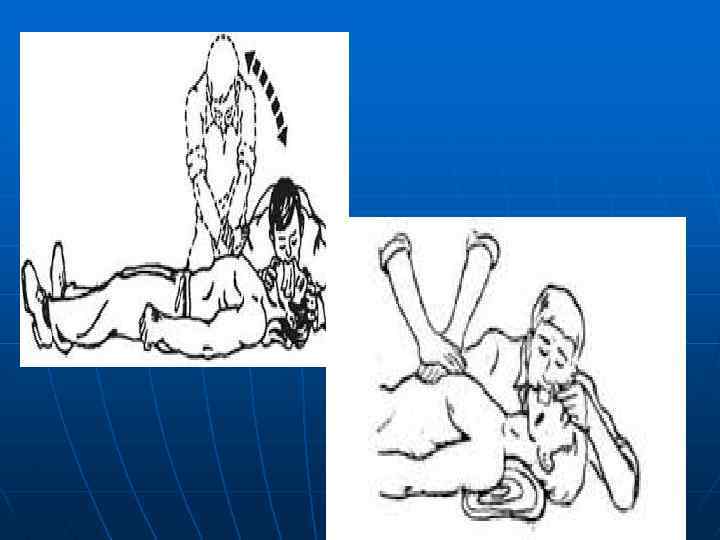

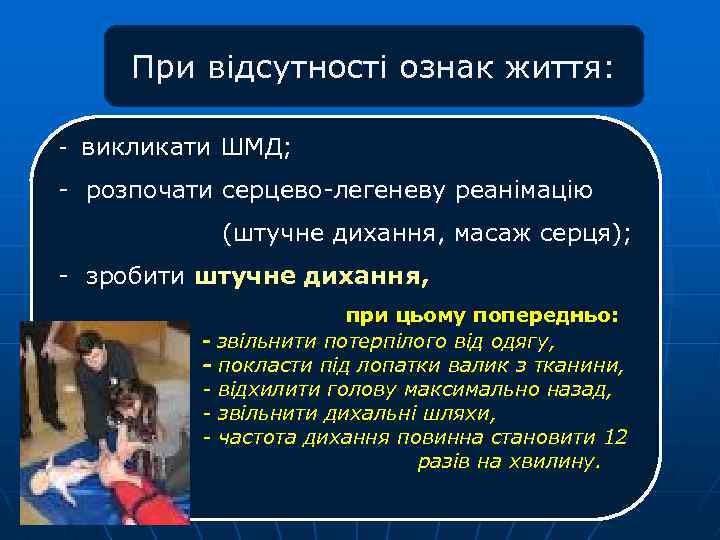

При відсутності ознак життя: - викликати ШМД; - розпочати серцево-легеневу реанімацію (штучне дихання, масаж серця); - зробити штучне дихання, при цьому попередньо: - звільнити потерпілого від одягу, - покласти під лопатки валик з тканини, - відхилити голову максимально назад, - звільнити дихальні шляхи, - частота дихання повинна становити 12 разів на хвилину.

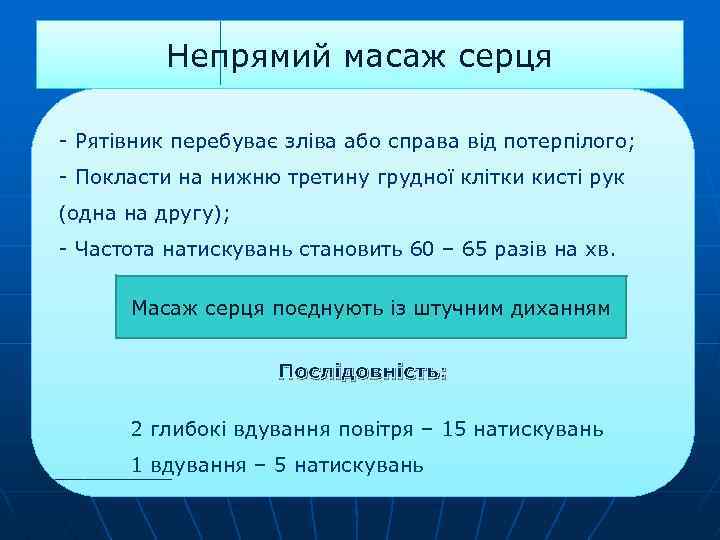

Непрямий масаж серця - Рятівник перебуває зліва або справа від потерпілого; - Покласти на нижню третину грудної клітки кисті рук (одна на другу); - Частота натискувань становить 60 – 65 разів на хв. Масаж серця поєднують із штучним диханням Послідовність: 2 глибокі вдування повітря – 15 натискувань 1 вдування – 5 натискувань

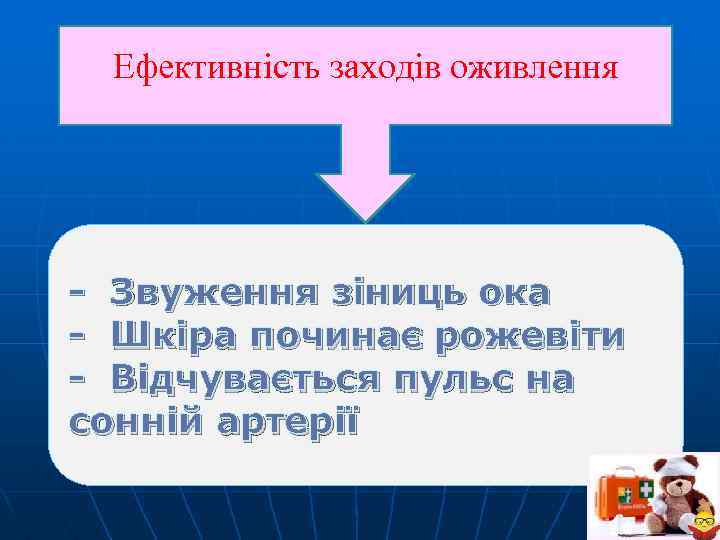

Ефективність заходів оживлення - Звуження зіниць ока - Шкіра починає рожевіти - Відчувається пульс на сонній артерії

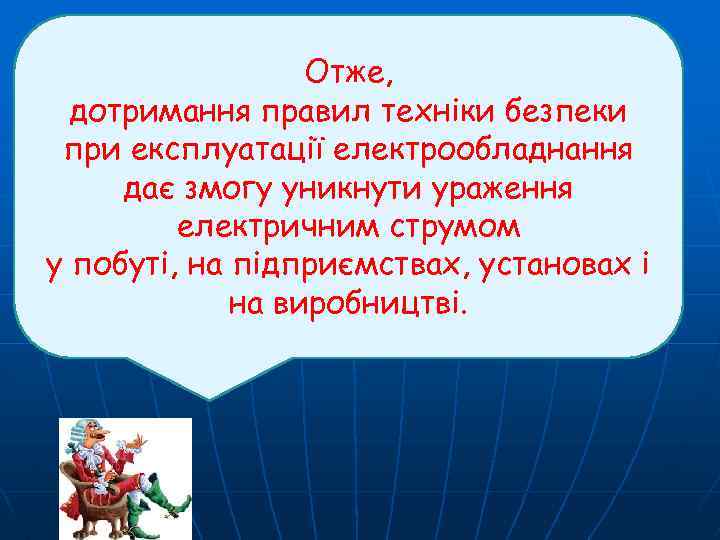

Отже, електрообладнання дає змогу дотримання правил техніки безпеки при експлуатації електрообладнання дає змогу уникнути ураження електричним струмом у побуті, на підприємствах, установах і на виробництві.

Основи пожежної безпеки

Статистика Щорічно в Україні виникає 50 тис. пожеж, на яких гине близько 4 тис. людей. Прямі збитки становлять 500 млн. грн. Протягом 5 останніх років щодня в державі: - виникало 145 пожеж, - гинуло 10, отримувало травми 5 осіб - знищувалось або пошкоджувалось 60 будівель, 8 одиниць техніки

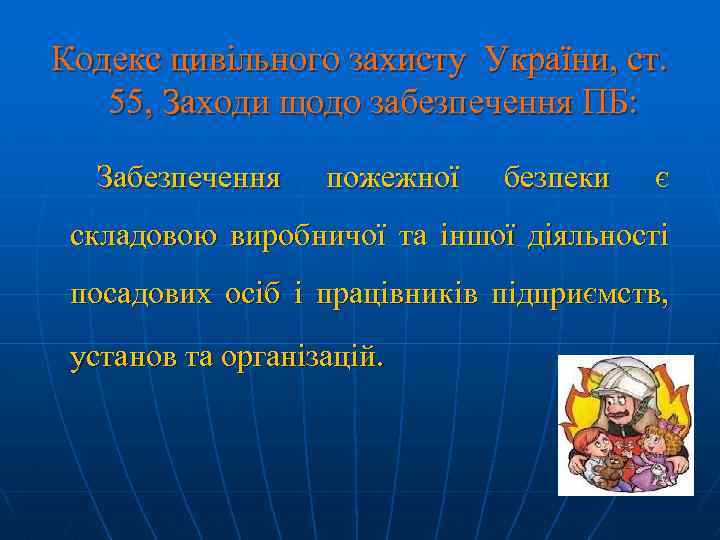

Кодекс цивільного захисту України, ст. 55, Заходи щодо забезпечення ПБ: Забезпечення пожежної безпеки є складовою виробничої та іншої діяльності посадових осіб і працівників підприємств, установ та організацій.

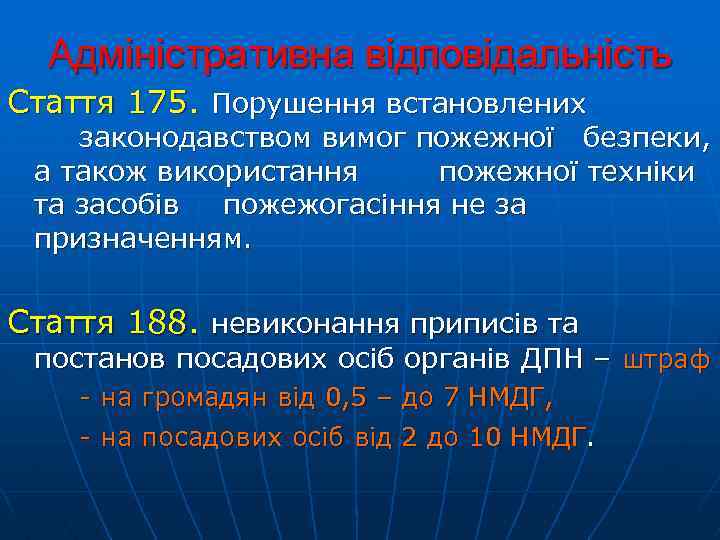

Адміністративна відповідальність Стаття 175. Порушення встановлених законодавством вимог пожежної безпеки, а також використання пожежної техніки та засобів пожежогасіння не за призначенням. Стаття 188. невиконання приписів та постанов посадових осіб органів ДПН – штраф - на громадян від 0, 5 – до 7 НМДГ, - на посадових осіб від 2 до 10 НМДГ.

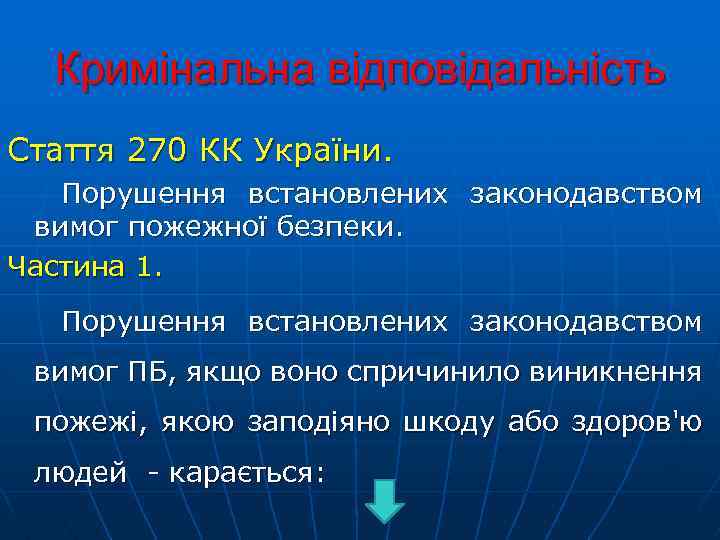

Кримінальна відповідальність Стаття 270 КК України. Порушення встановлених законодавством вимог пожежної безпеки. Частина 1. Порушення встановлених законодавством вимог ПБ, якщо воно спричинило виникнення пожежі, якою заподіяно шкоду або здоров'ю людей - карається:

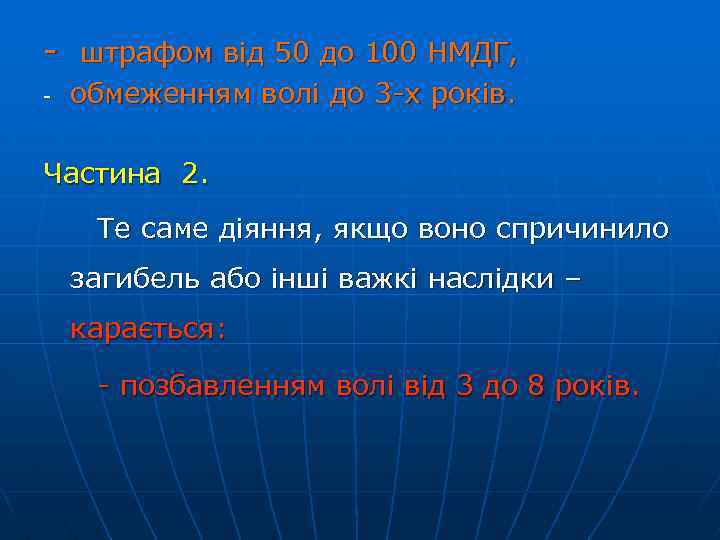

- штрафом від 50 до 100 НМДГ, - обмеженням волі до 3 -х років. Частина 2. Те саме діяння, якщо воно спричинило загибель або інші важкі наслідки – карається: - позбавленням волі від 3 до 8 років.

Основні причини пожеж

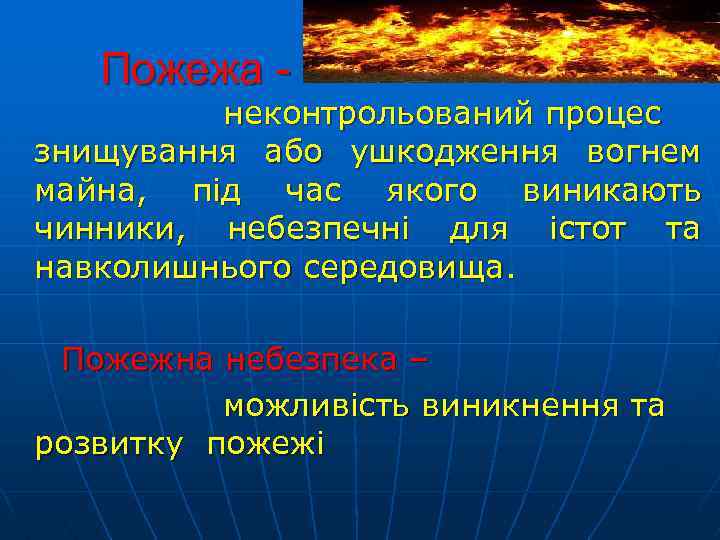

Пожежа - неконтрольований процес знищування або ушкодження вогнем майна, під час якого виникають чинники, небезпечні для істот та навколишнього середовища. Пожежна небезпека – можливість виникнення та розвитку пожежі

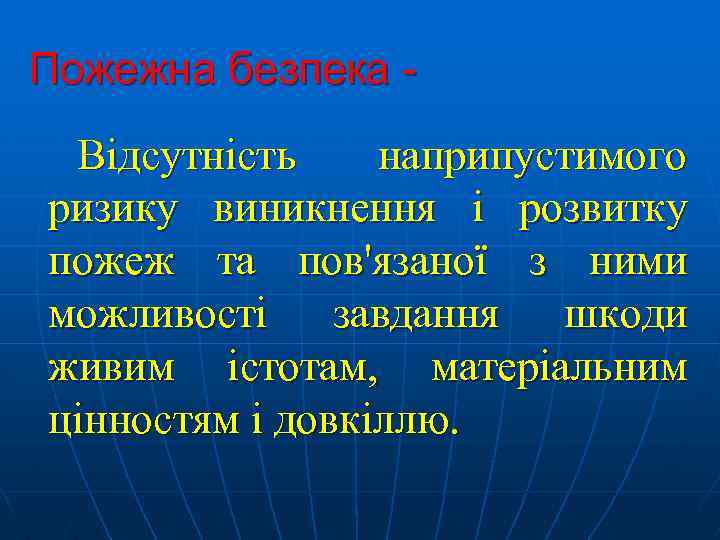

Пожежна безпека Відсутність наприпустимого ризику виникнення і розвитку пожеж та пов'язаної з ними можливості завдання шкоди живим істотам, матеріальним цінностям і довкіллю.

Вибух Це надшвидке згоряння речовин, що супроводжується виділенням значної кількості енергії в обмеженому об'ємі, внаслідок чого утворюється і розповсюджується ударна хвиля, що призводить до виникнення НС техногенного характеру.

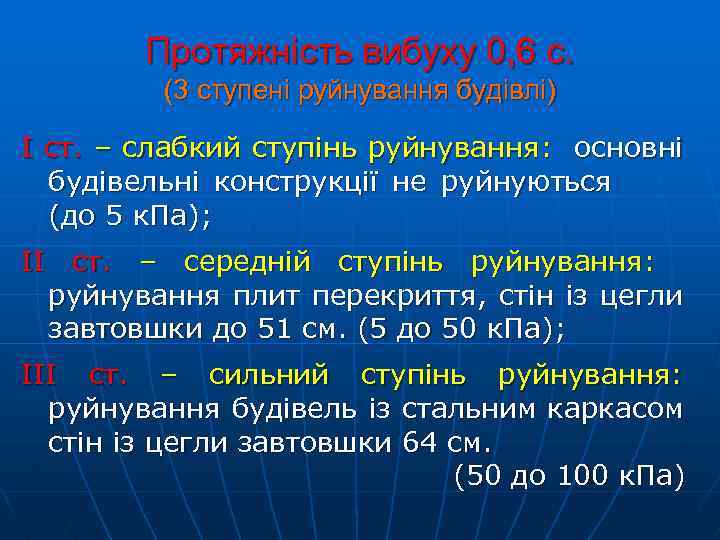

Протяжність вибуху 0, 6 с. (3 ступені руйнування будівлі) І ст. – слабкий ступінь руйнування: основні будівельні конструкції не руйнуються (до 5 к. Па); ІІ ст. – середній ступінь руйнування: руйнування плит перекриття, стін із цегли завтовшки до 51 см. (5 до 50 к. Па); ІІІ ст. – сильний ступінь руйнування: руйнування будівель із стальним каркасом стін із цегли завтовшки 64 см. (50 до 100 к. Па)

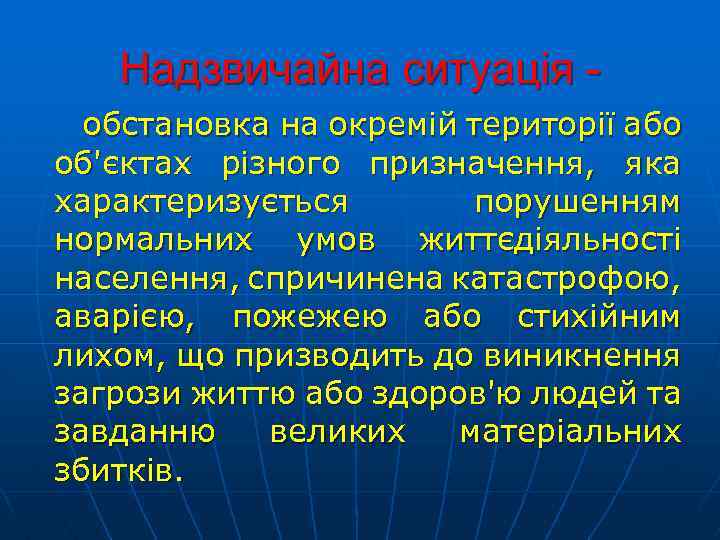

Надзвичайна ситуація обстановка на окремій території або об'єктах різного призначення, яка характеризується порушенням нормальних умов життєдіяльності населення, спричинена катастрофою, аварією, пожежею або стихійним лихом, що призводить до виникнення загрози життю або здоров'ю людей та завданню великих матеріальних збитків.

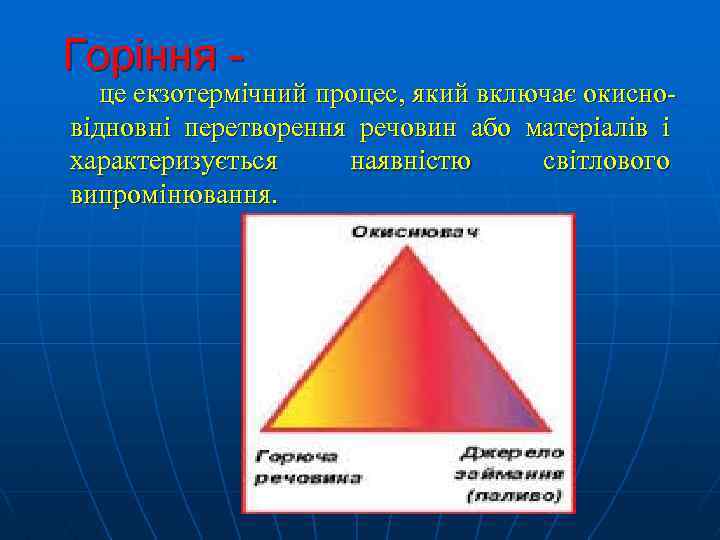

Горіння - це екзотермічний процес, який включає окисновідновні перетворення речовин або матеріалів і характеризується наявністю світлового випромінювання.

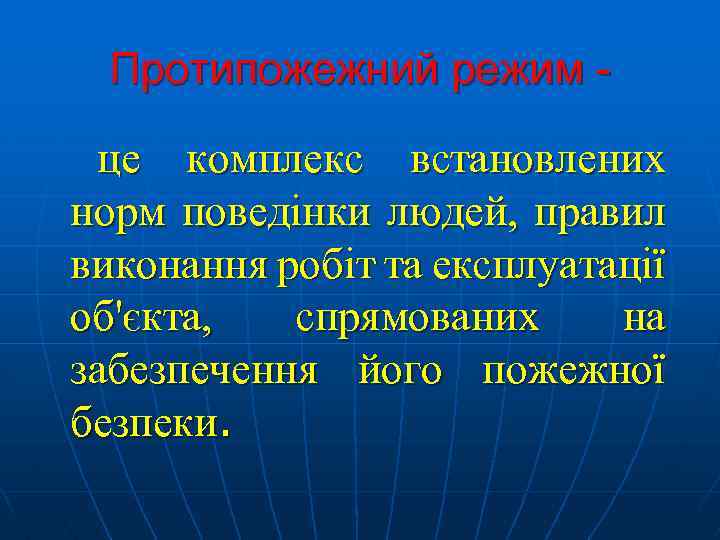

Протипожежний режим це комплекс встановлених норм поведінки людей, правил виконання робіт та експлуатації об'єкта, спрямованих на забезпечення його пожежної безпеки.

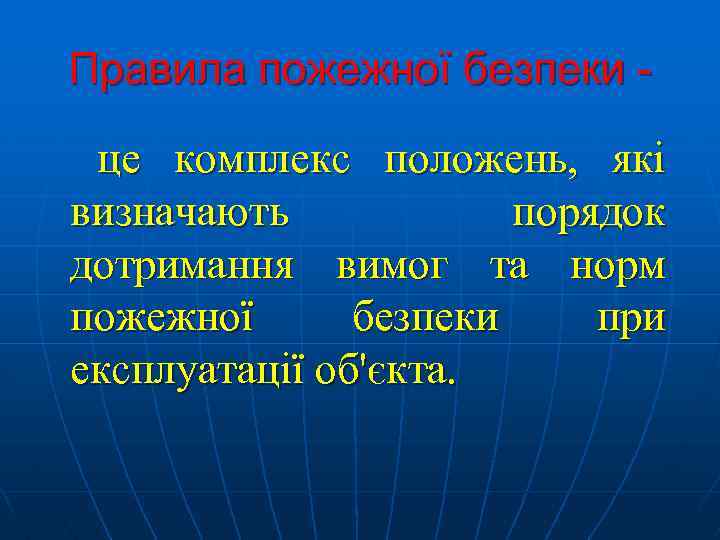

Правила пожежної безпеки це комплекс положень, які визначають порядок дотримання вимог та норм пожежної безпеки при експлуатації об'єкта.

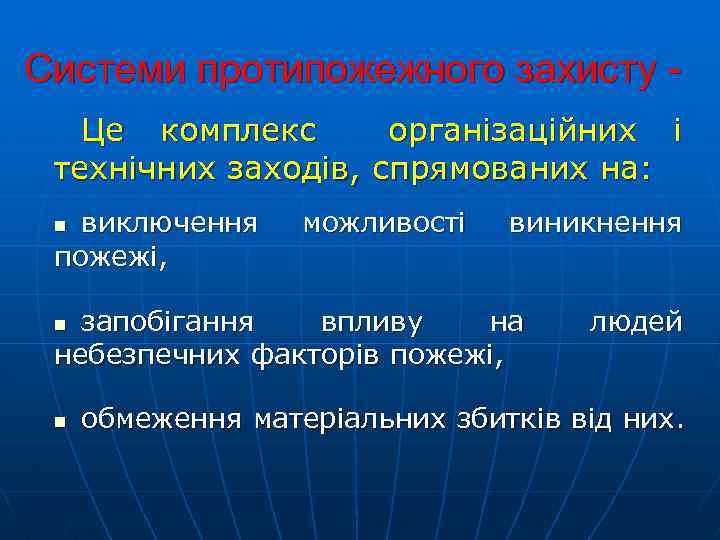

Системи протипожежного захисту Це комплекс організаційних і технічних заходів, спрямованих на: виключення пожежі, n можливості виникнення запобігання впливу на небезпечних факторів пожежі, n n людей обмеження матеріальних збитків від них.

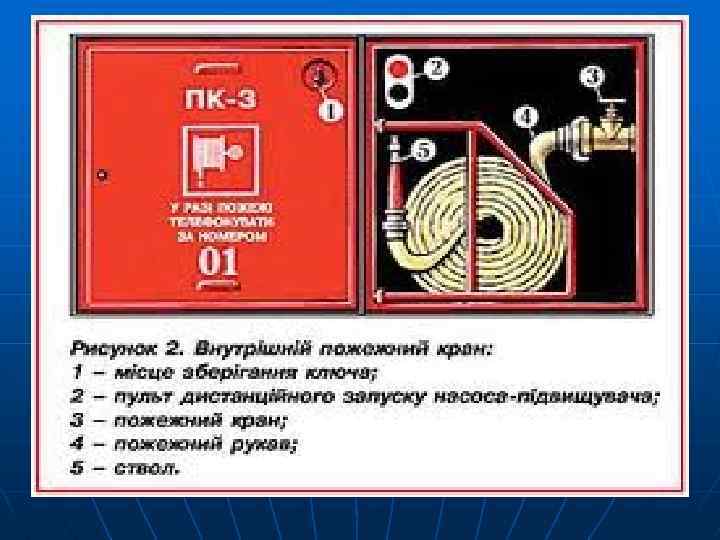

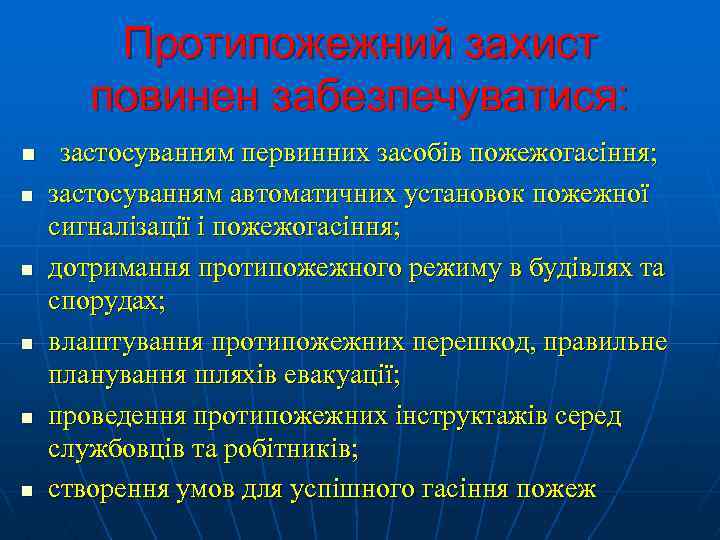

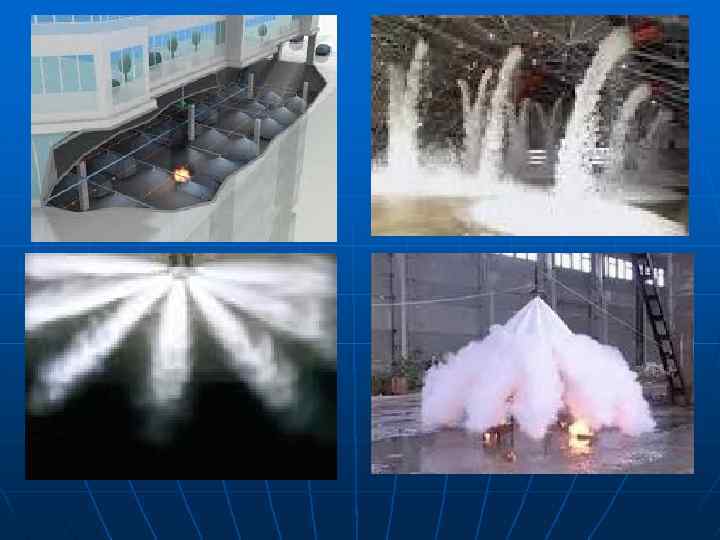

Протипожежний захист повинен забезпечуватися: n n n застосуванням первинних засобів пожежогасіння; застосуванням автоматичних установок пожежної сигналізації і пожежогасіння; дотримання протипожежного режиму в будівлях та спорудах; влаштування протипожежних перешкод, правильне планування шляхів евакуації; проведення протипожежних інструктажів серед службовців та робітників; створення умов для успішного гасіння пожеж

Протипожежний режим: n n утримання в належному стані територій, будівель, приміщень, споруд, протипожежних розривів, під'їздів до будівель та споруд; Утримання шляхів евакуації, протипожежного водопостачання; Порядок проведення вогневих та інших пожежонебезпечних робіт; Допустимість або заборона куріння на об'єкті.

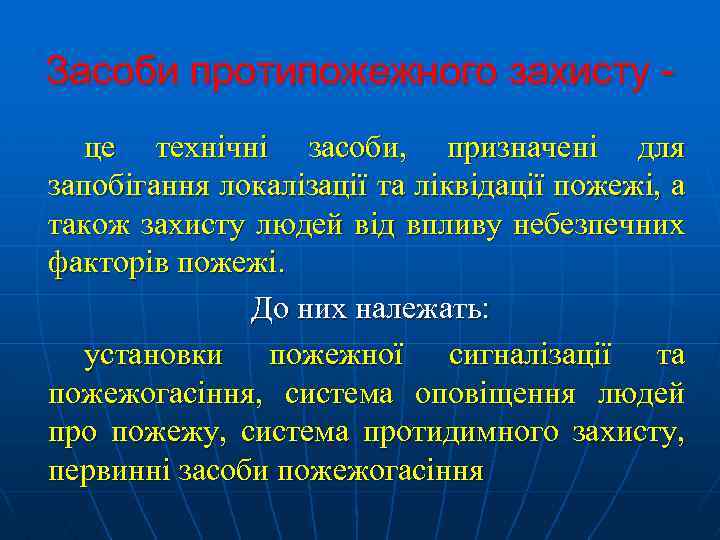

Засоби протипожежного захисту це технічні засоби, призначені для запобігання локалізації та ліквідації пожежі, а також захисту людей від впливу небезпечних факторів пожежі. До них належать: установки пожежної сигналізації та пожежогасіння, система оповіщення людей про пожежу, система протидимного захисту, первинні засоби пожежогасіння

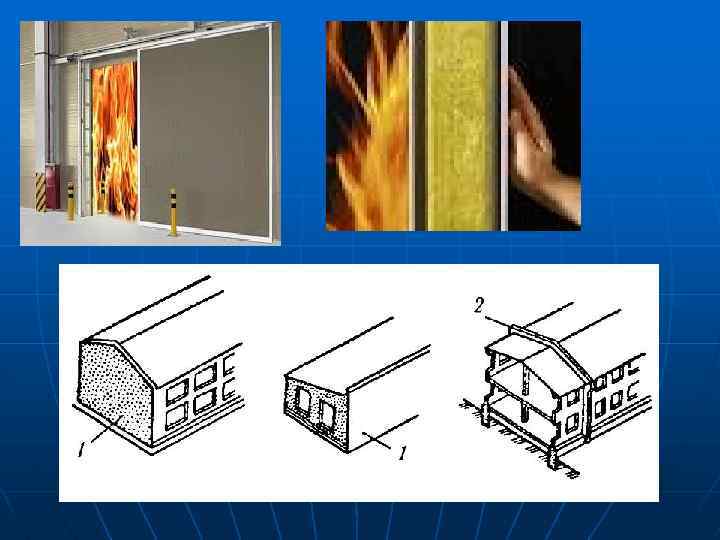

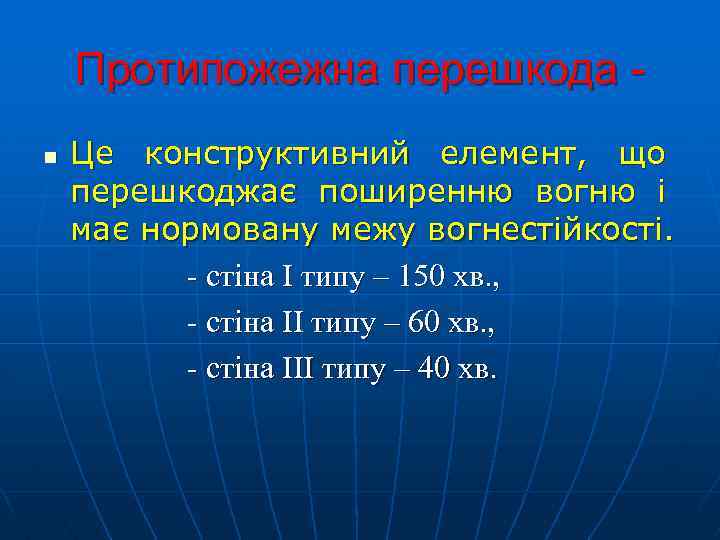

Протипожежна перешкода n Це конструктивний елемент, що перешкоджає поширенню вогню і має нормовану межу вогнестійкості. - стіна І типу – 150 хв. , - стіна ІІ типу – 60 хв. , - стіна ІІІ типу – 40 хв.

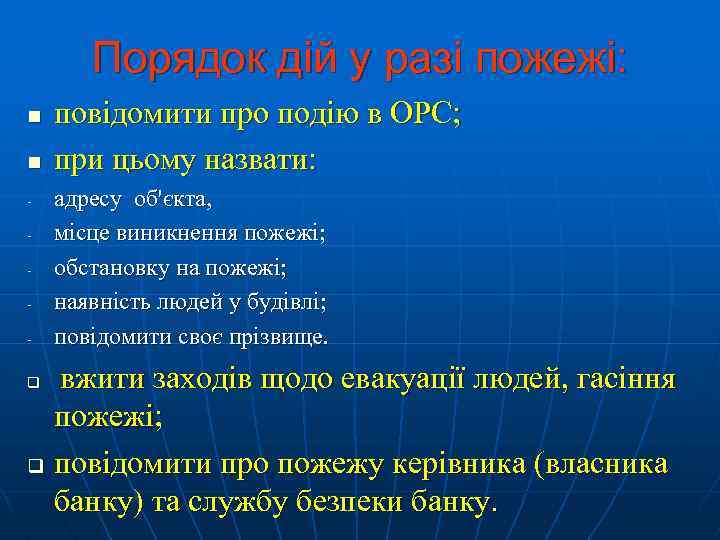

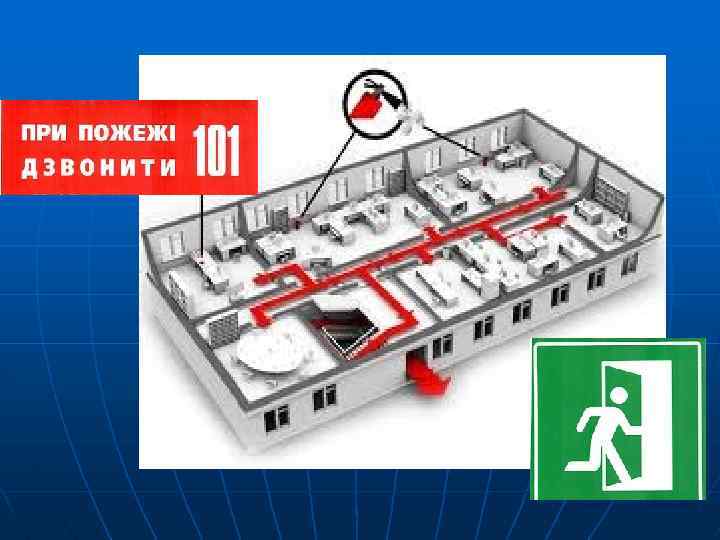

Порядок дій у разі пожежі: n n - повідомити про подію в ОРС; при цьому назвати: адресу об'єкта, місце виникнення пожежі; обстановку на пожежі; наявність людей у будівлі; повідомити своє прізвище. вжити заходів щодо евакуації людей, гасіння пожежі; q повідомити про пожежу керівника (власника банку) та службу безпеки банку. q

електрообладнання дає змогу Таким чином, неухильне дотримання правил пожежної безпеки в побуті, на виробництві запобігає виникненню пожеж, а також травматизму й загибелі.

Дякую за увагу! Бажаю здоров'я і безпечних умов праці!
