Основи побудови комп'ютерних мереж (КМ) Лекція 2 доцент, к. т. н. Юдін О. М. 1

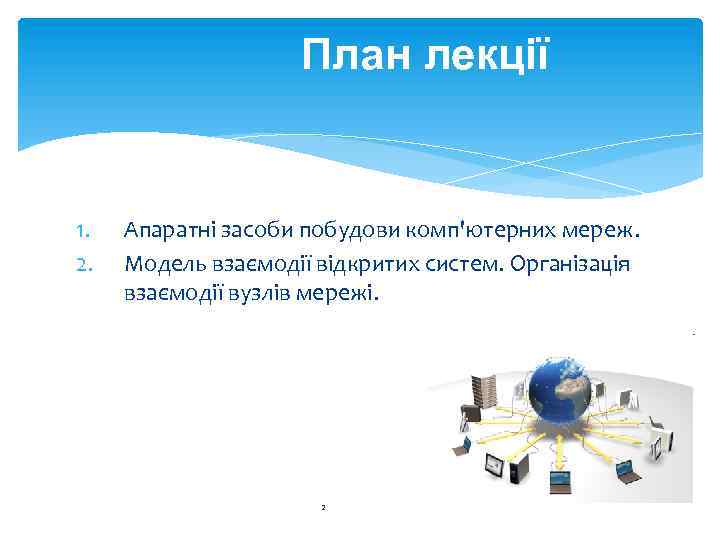

План лекції 1. 2. Апаратні засоби побудови комп'ютерних мереж. Модель взаємодії відкритих систем. Організація взаємодії вузлів мережі. 2

Рекомендована література: Основна 1. Олифер В. , Олифер Н. Компьютерные сети. Принципы, технологии, протоколы. Учебник для ВУЗов. 3 -е изд. СПб. : Питер, 2006. - 985 с. : ил.

1. Апаратні засоби побудови комп'ютерних мереж 4

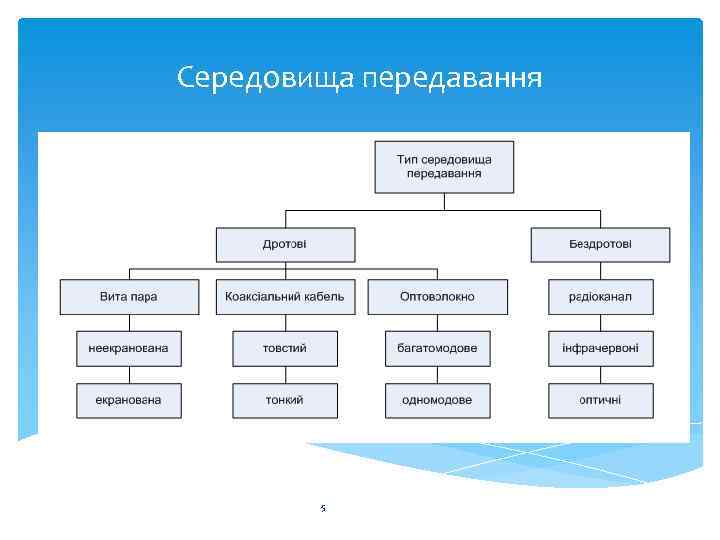

Середовища передавання 5

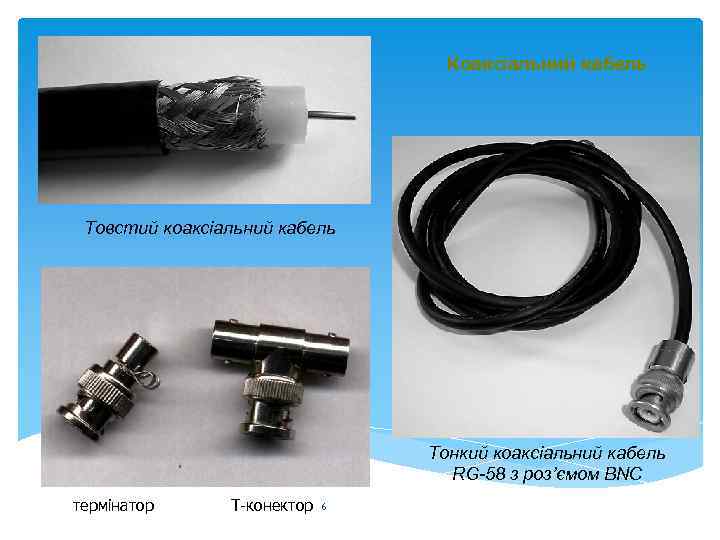

Коаксіальний кабель Товстий коаксіальний кабель Тонкий коаксіальний кабель RG-58 з роз’ємом BNC термінатор Т-конектор 6

Ethernet Роберт Меткалф Малюнок мережі Ethernet, зроблений Меткалфом

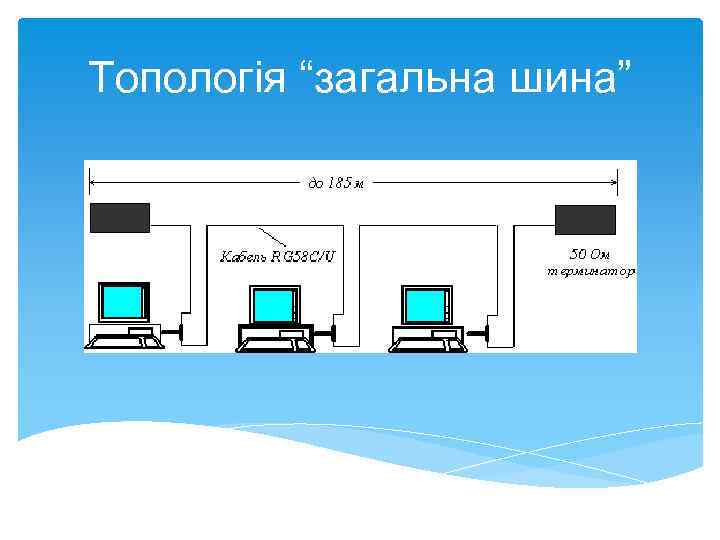

Топологія “загальна шина”

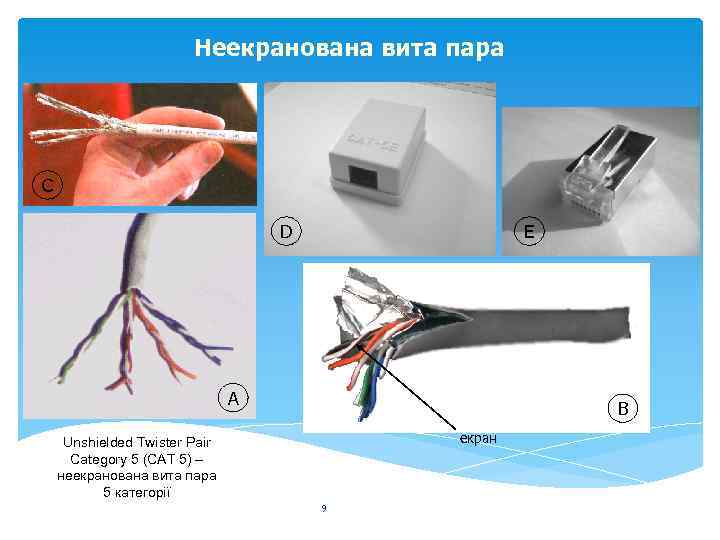

Неекранована вита пара C D E А B екран Unshielded Twister Pair Category 5 (CAT 5) – неекранована вита пара 5 категорії 9

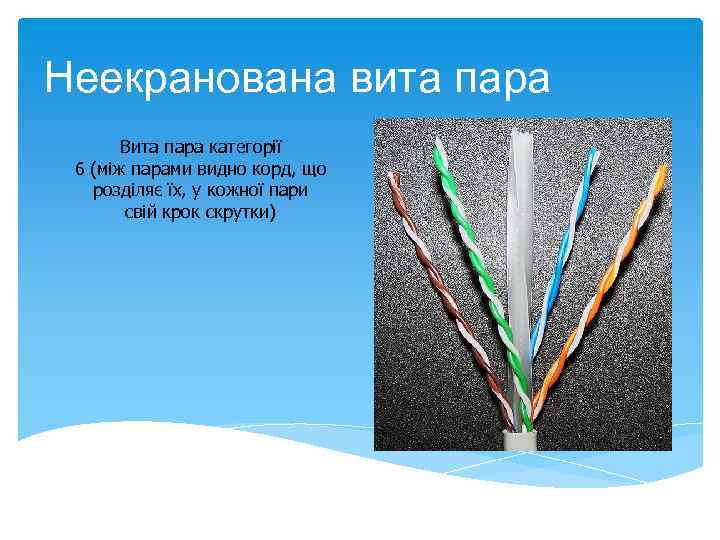

Неекранована вита пара Вита пара категорії 6 (між парами видно корд, що розділяє їх, у кожної пари свій крок скрутки)

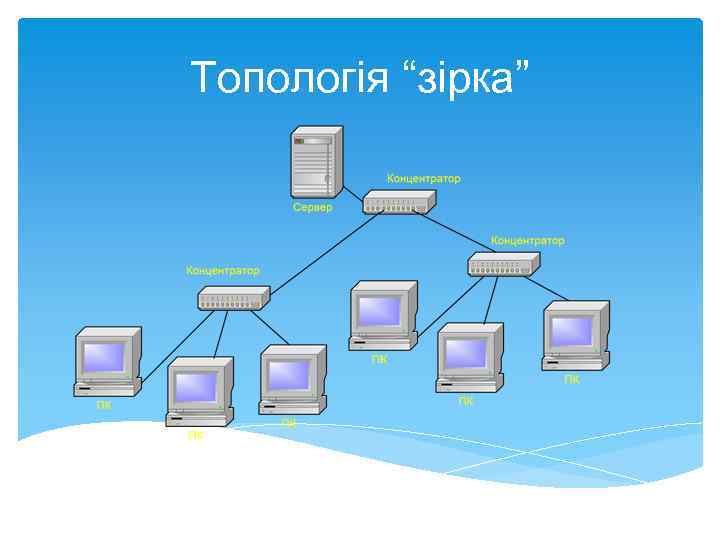

Топологія “зірка”

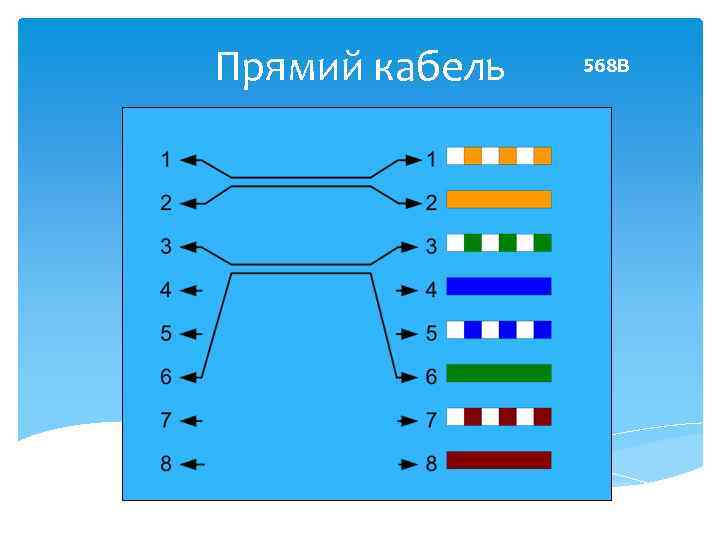

Прямий кабель 568 В

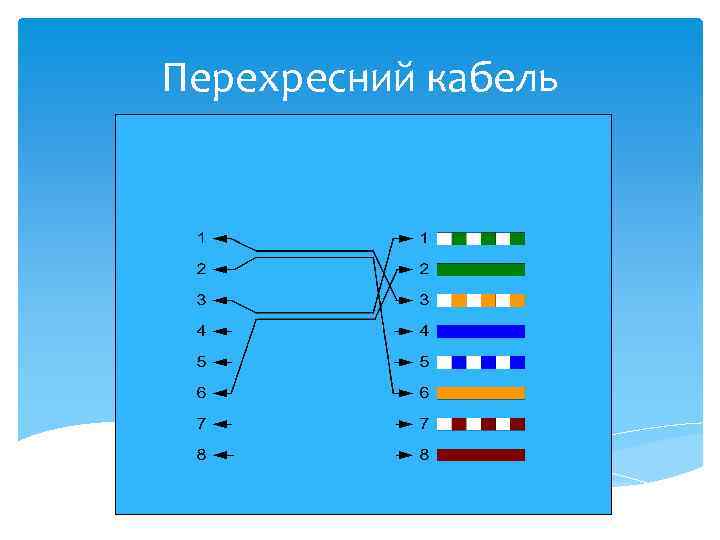

Перехресний кабель

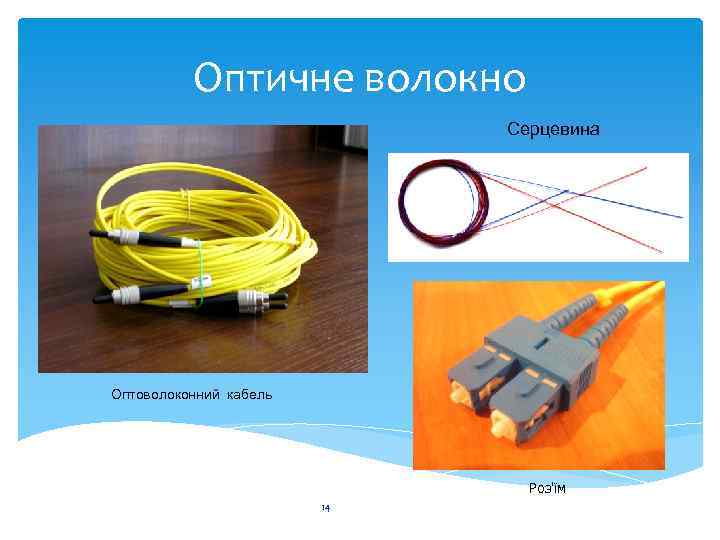

Оптичне волокно Серцевина Оптоволоконний кабель Роз'їм 14

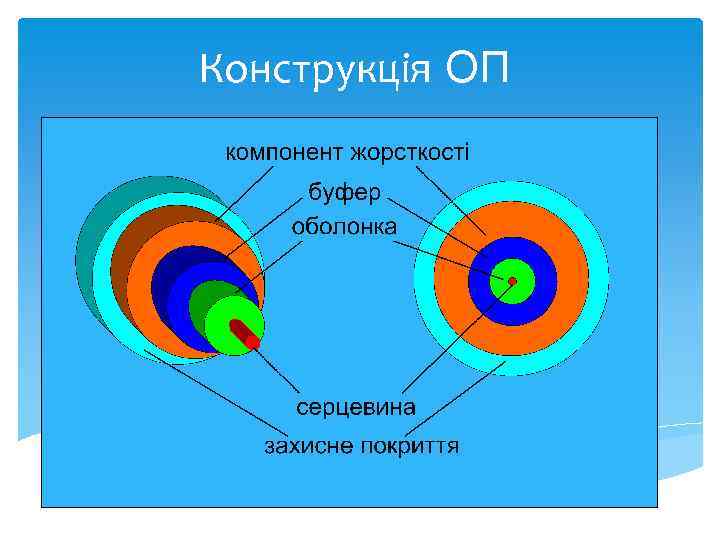

Конструкція ОП

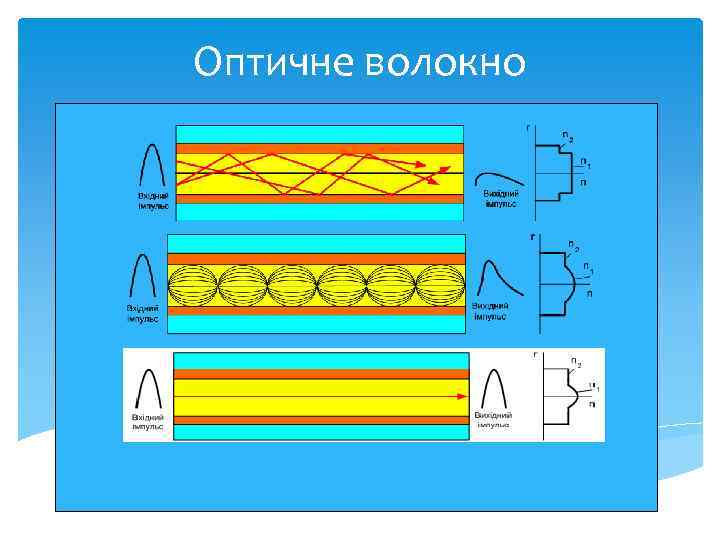

Оптичне волокно

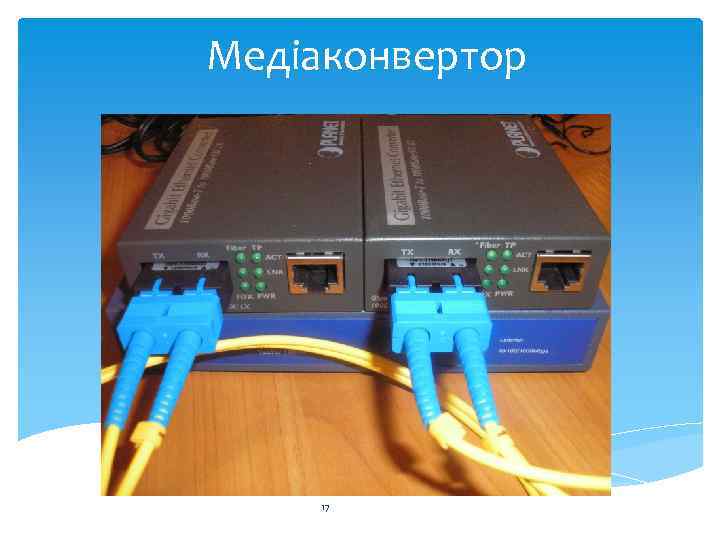

Медіаконвертор 17

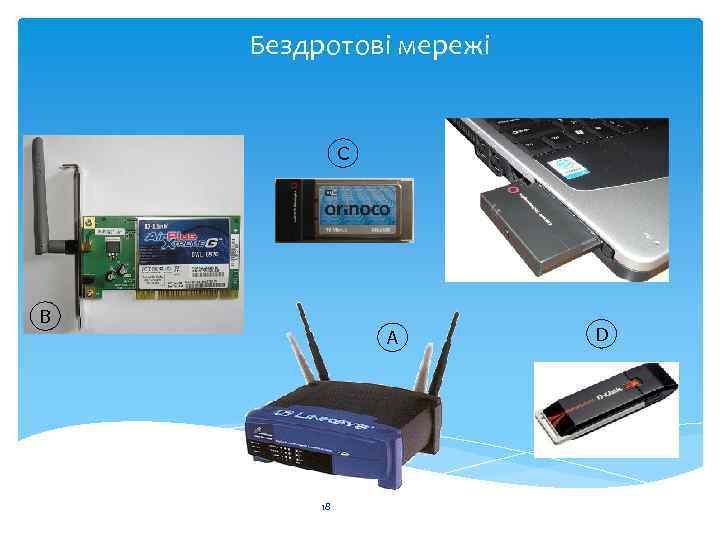

Бездротові мережі С В А 18 D

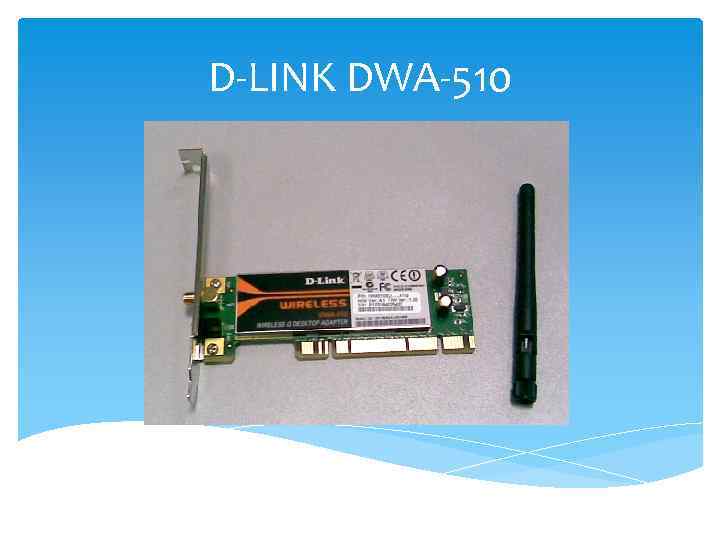

D-LINK DWA-510

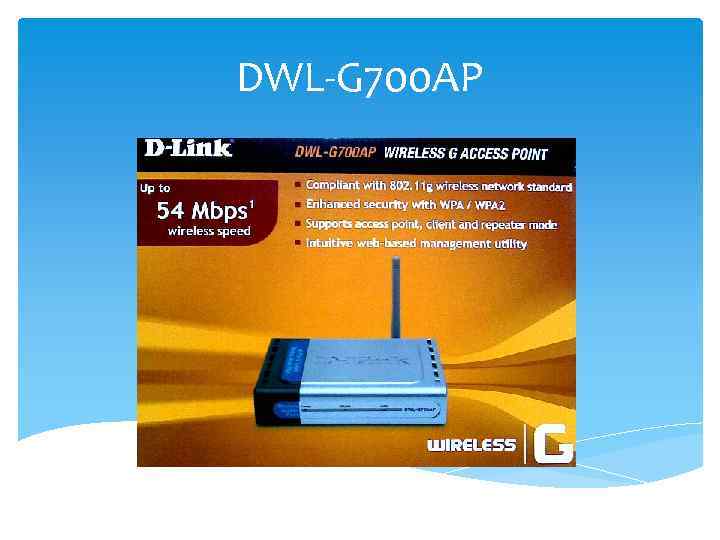

DWL-G 700 AP

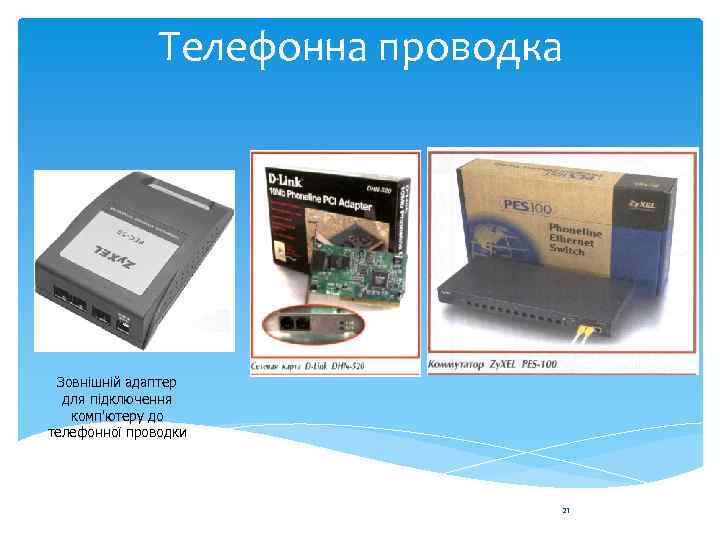

Телефонна проводка Зовнішній адаптер для підключення комп'ютеру до телефонної проводки 21

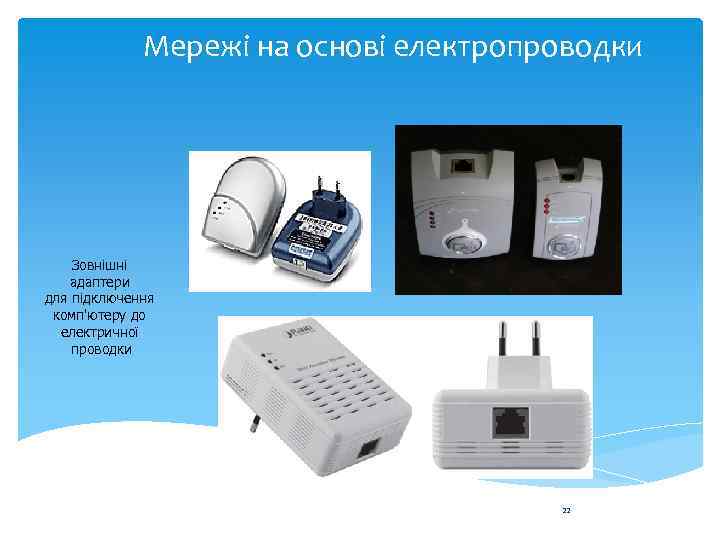

Мережі на основі електропроводки Зовнішні адаптери для підключення комп'ютеру до електричної проводки 22

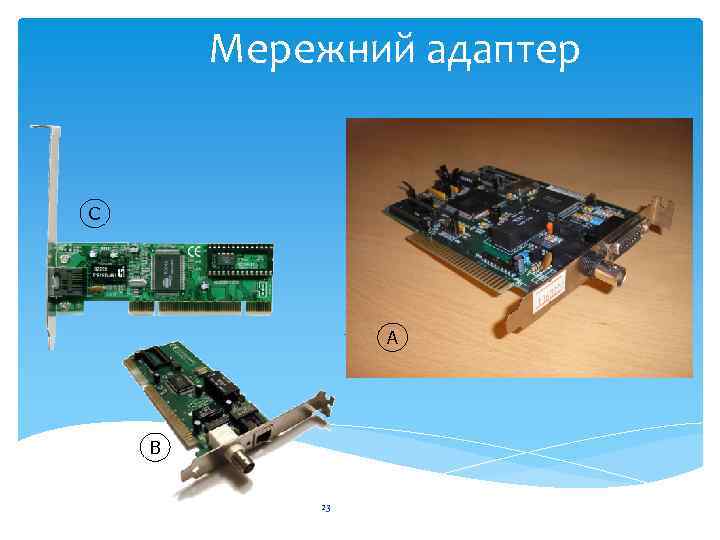

Мережний адаптер С А В 23

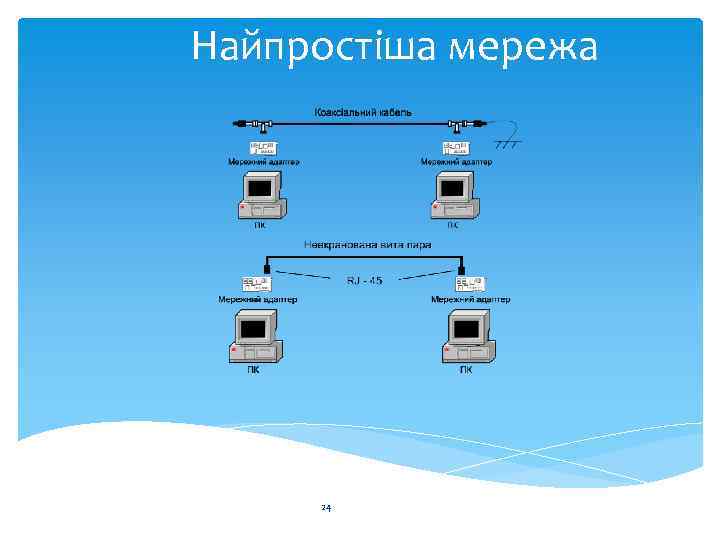

Найпростіша мережа 24

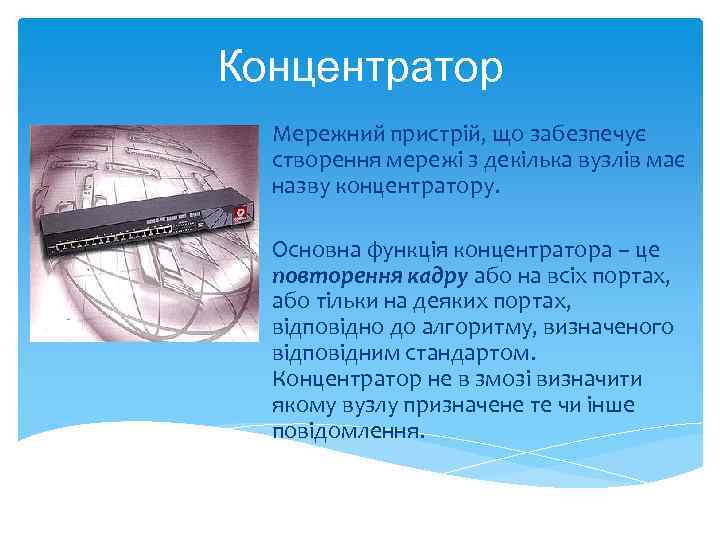

Концентратор Мережний пристрій, що забезпечує створення мережі з декілька вузлів має назву концентратору. Основна функція концентратора – це повторення кадру або на всіх портах, або тільки на деяких портах, відповідно до алгоритму, визначеного відповідним стандартом. Концентратор не в змозі визначити якому вузлу призначене те чи інше повідомлення.

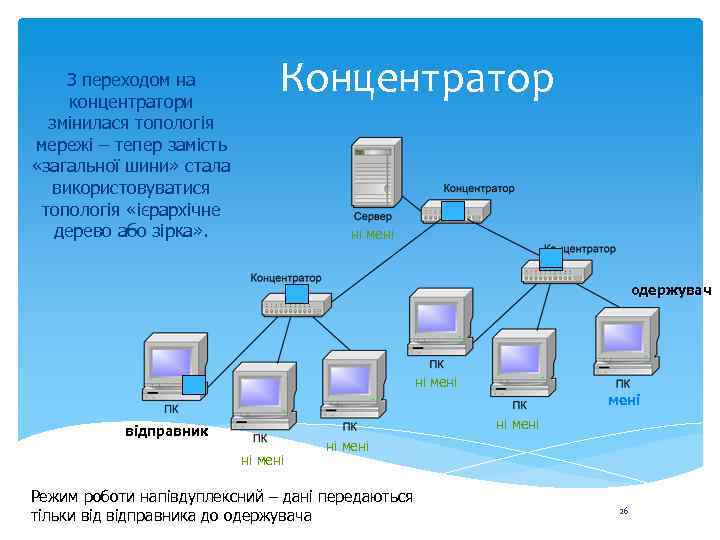

З переходом на концентратори змінилася топологія мережі – тепер замість «загальної шини» стала використовуватися топологія «ієрархічне дерево або зірка» . Концентратор ні мені одержувач ні мені відправник ні мені Режим роботи напівдуплексний – дані передаються тільки відправника до одержувача 26

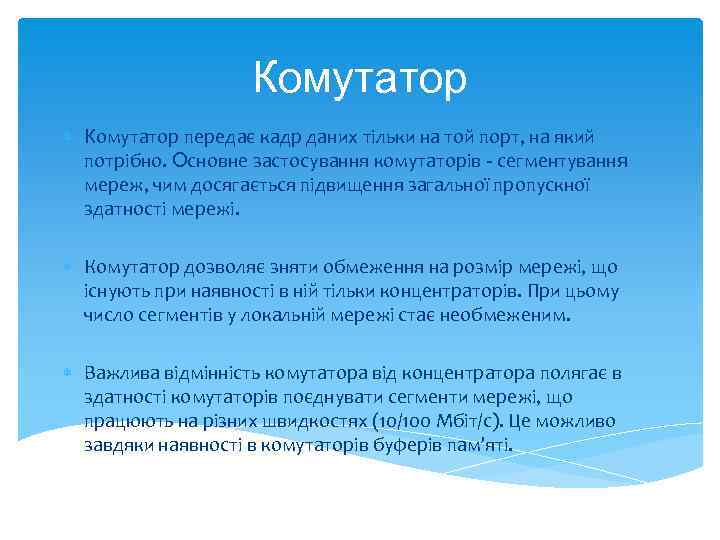

Комутатор передає кадр даних тільки на той порт, на який потрібно. Основне застосування комутаторів - сегментування мереж, чим досягається підвищення загальної пропускної здатності мережі. Комутатор дозволяє зняти обмеження на розмір мережі, що існують при наявності в ній тільки концентраторів. При цьому число сегментів у локальній мережі стає необмеженим. Важлива відмінність комутатора від концентратора полягає в здатності комутаторів поєднувати сегменти мережі, що працюють на різних швидкостях (10/100 Мбіт/с). Це можливо завдяки наявності в комутаторів буферів пам’яті.

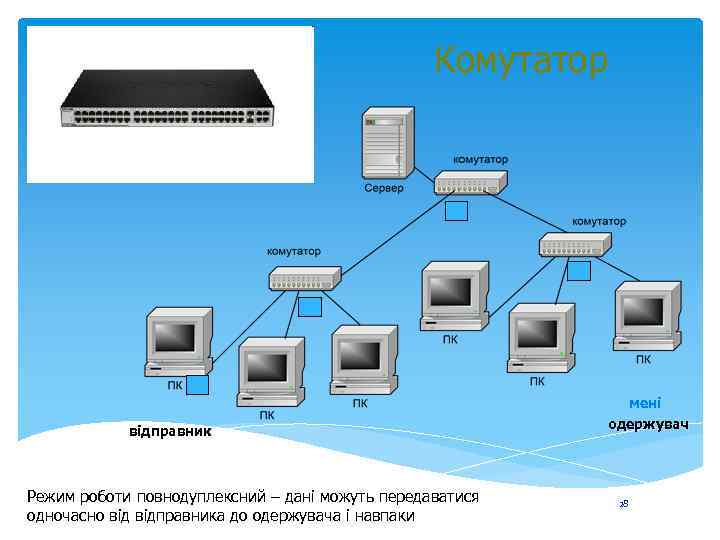

Комутатор мені відправник Режим роботи повнодуплексний – дані можуть передаватися одночасно відправника до одержувача і навпаки одержувач 28

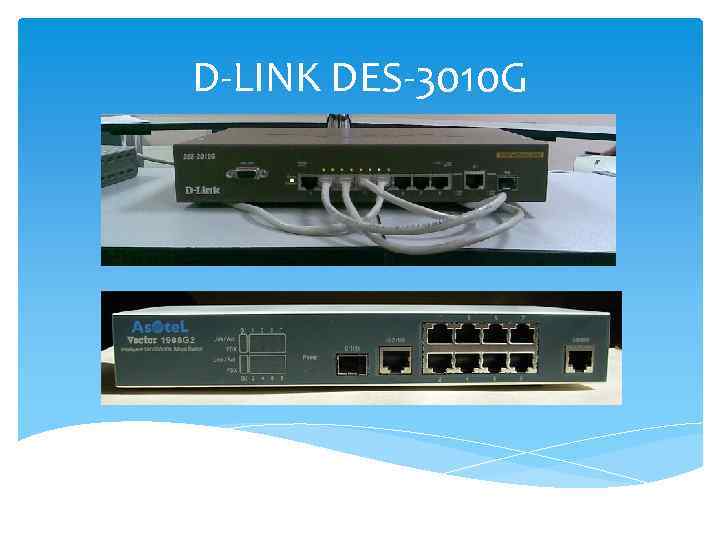

D-LINK DES-3010 G

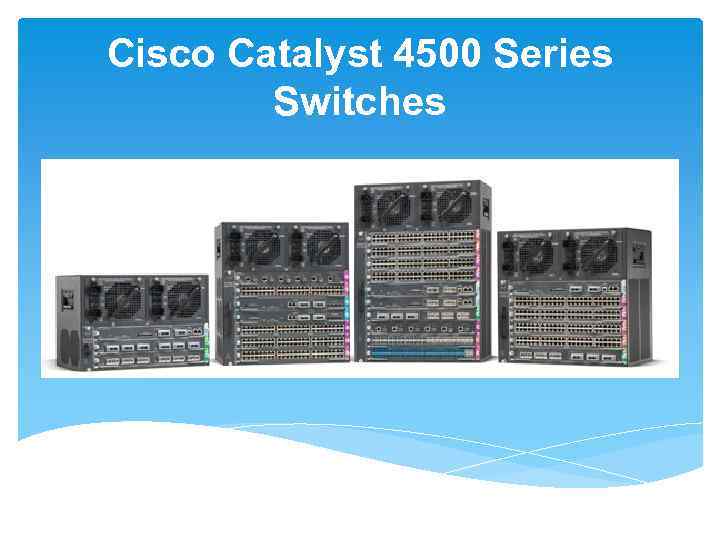

Cisco Catalyst 4500 Series Switches

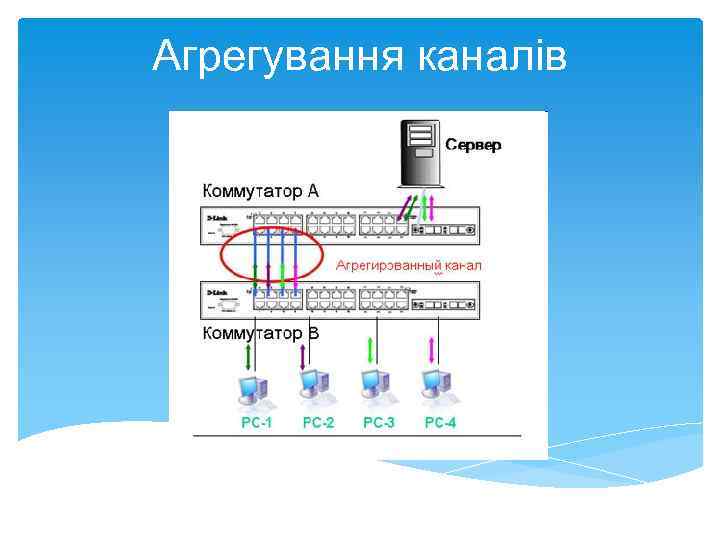

Агрегування каналів

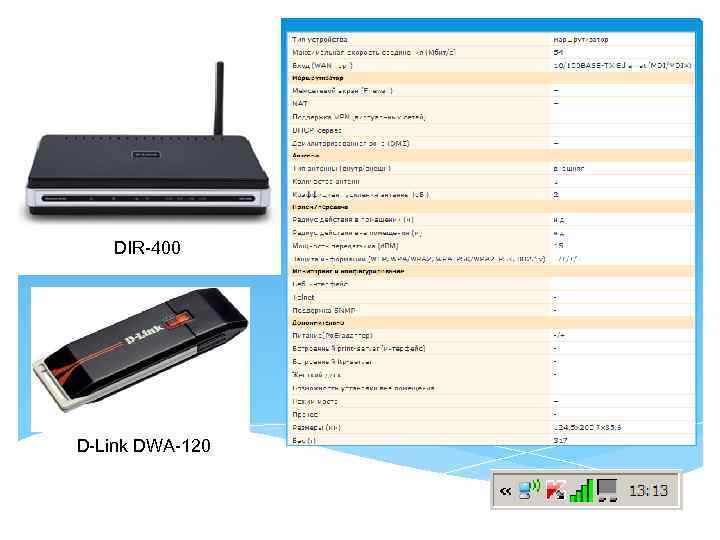

DIR-400 D-Link DWA-120

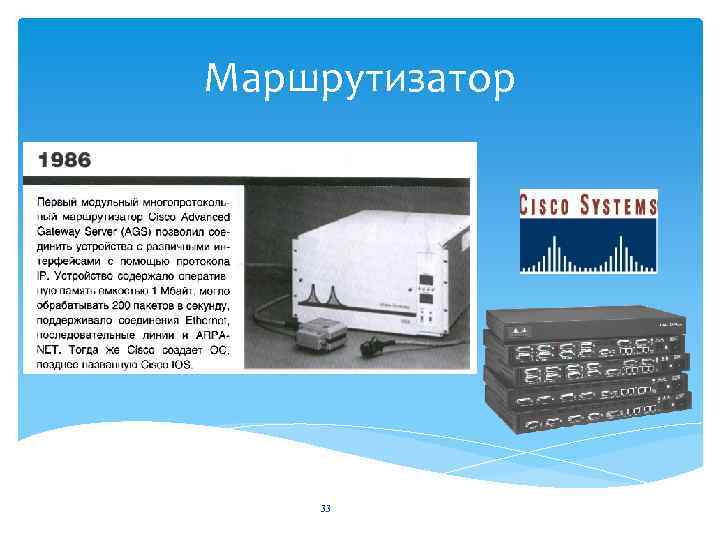

Маршрутизатор 33

Мережа на основі маршрутизаторів

2. Організація взаємодії вузлів мережі 35

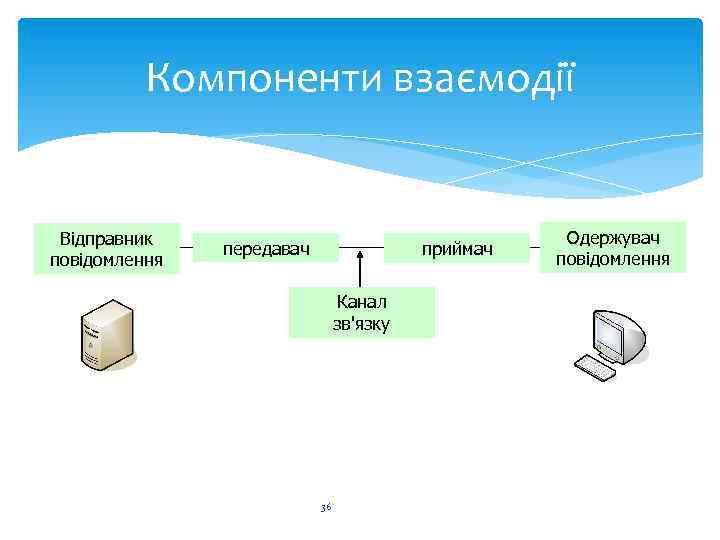

Компоненти взаємодії Відправник повідомлення передавач приймач Канал зв'язку 36 Одержувач повідомлення

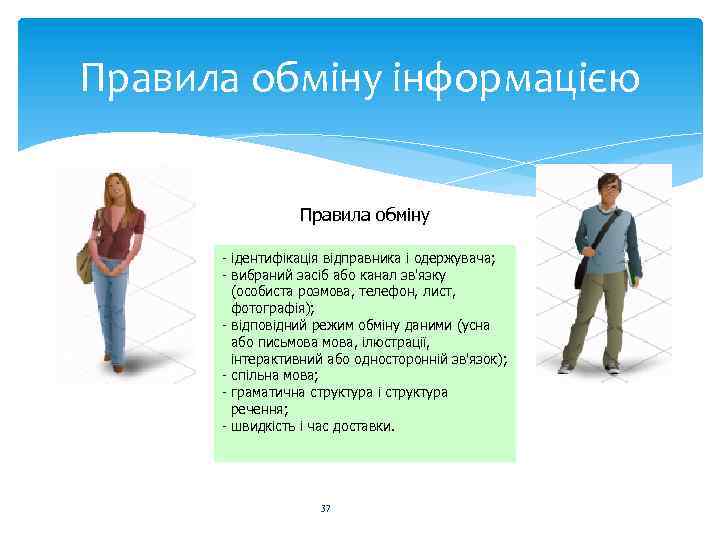

Правила обміну інформацією Правила обміну - ідентифікація відправника і одержувача; - вибраний засіб або канал зв'язку (особиста розмова, телефон, лист, фотографія); - відповідний режим обміну даними (усна або письмова, ілюстрації, інтерактивний або односторонній зв'язок); - спільна мова; - граматична структура і структура речення; - швидкість і час доставки. 37

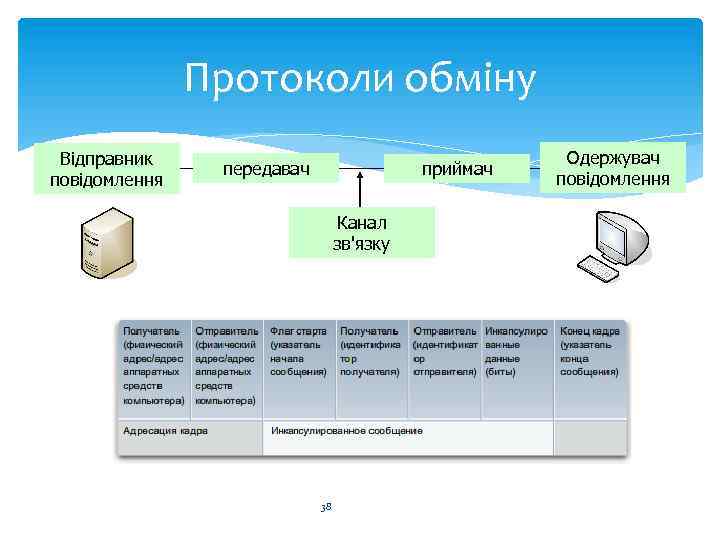

Протоколи обміну Відправник повідомлення передавач приймач Канал зв'язку 38 Одержувач повідомлення

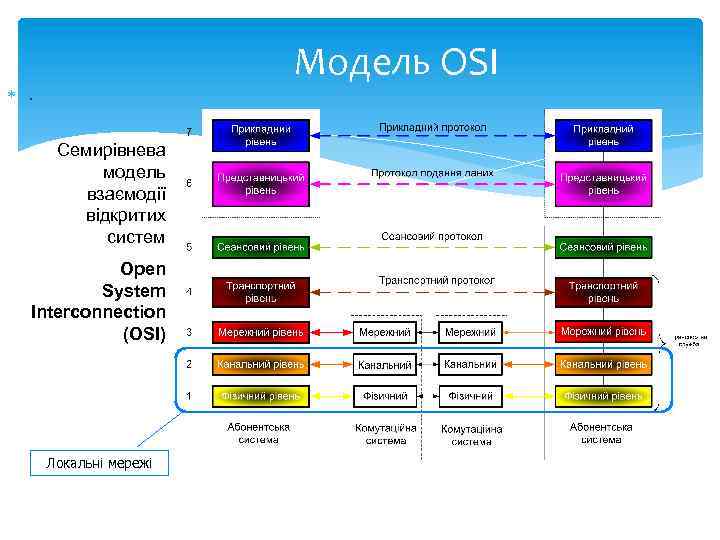

Модель OSI . Семирівнева модель взаємодії відкритих систем Open System Interconnection (OSI) Локальні мережі

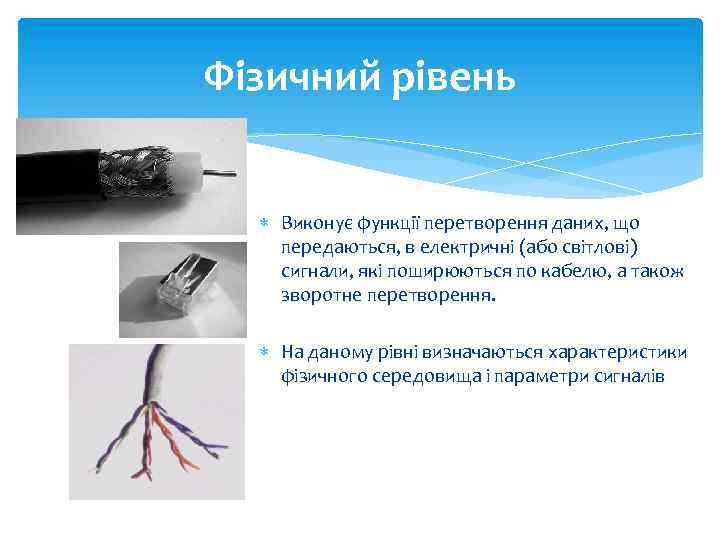

Фізичний рівень Виконує функції перетворення даних, що передаються, в електричні (або світлові) сигнали, які поширюються по кабелю, а також зворотне перетворення. На даному рівні визначаються характеристики фізичного середовища і параметри сигналів

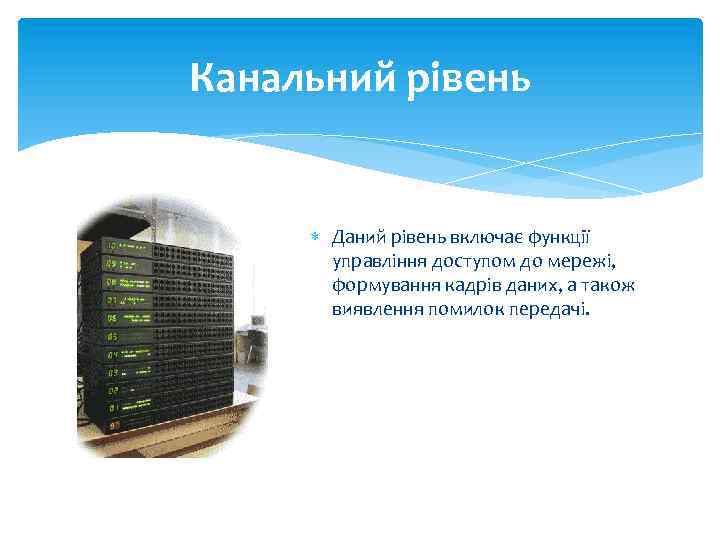

Канальний рівень Даний рівень включає функції управління доступом до мережі, формування кадрів даних, а також виявлення помилок передачі.

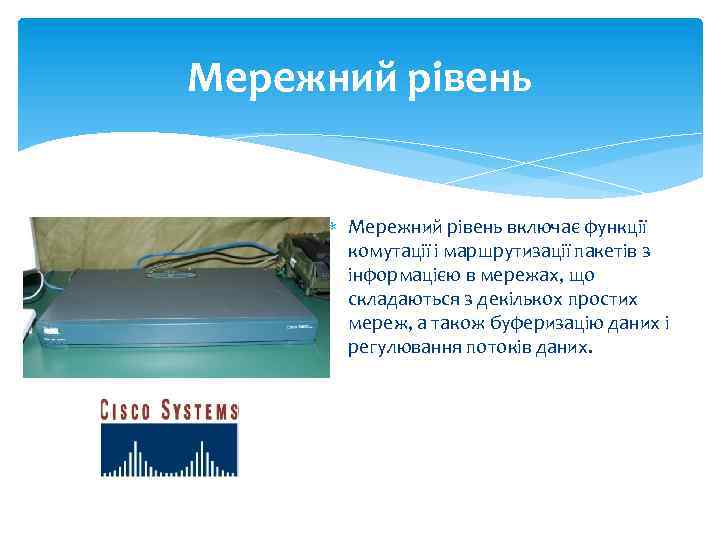

Мережний рівень включає функції комутації і маршрутизації пакетів з інформацією в мережах, що складаються з декількох простих мереж, а також буферизацію даних і регулювання потоків даних.

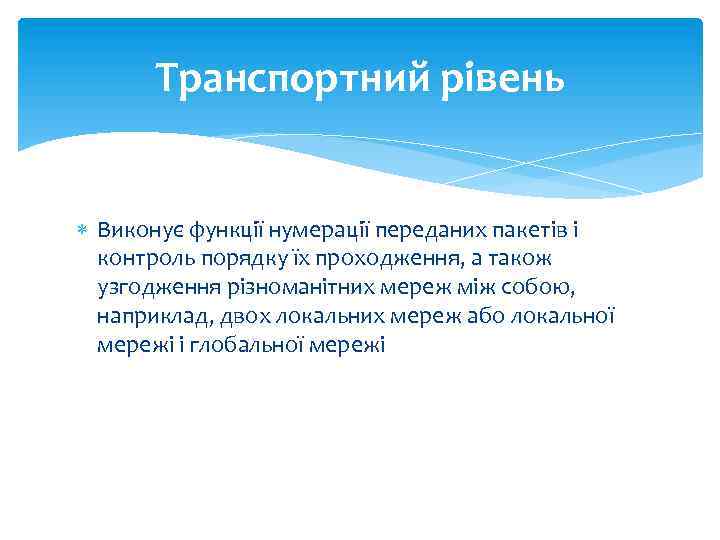

Транспортний рівень Виконує функції нумерації переданих пакетів і контроль порядку їх проходження, а також узгодження різноманітних мереж між собою, наприклад, двох локальних мереж або локальної мережі і глобальної мережі

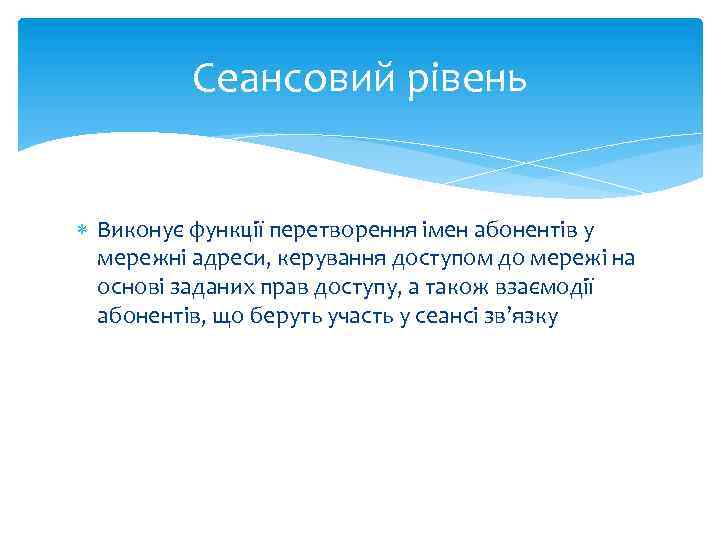

Сеансовий рівень Виконує функції перетворення імен абонентів у мережні адреси, керування доступом до мережі на основі заданих прав доступу, а також взаємодії абонентів, що беруть участь у сеансі зв’язку

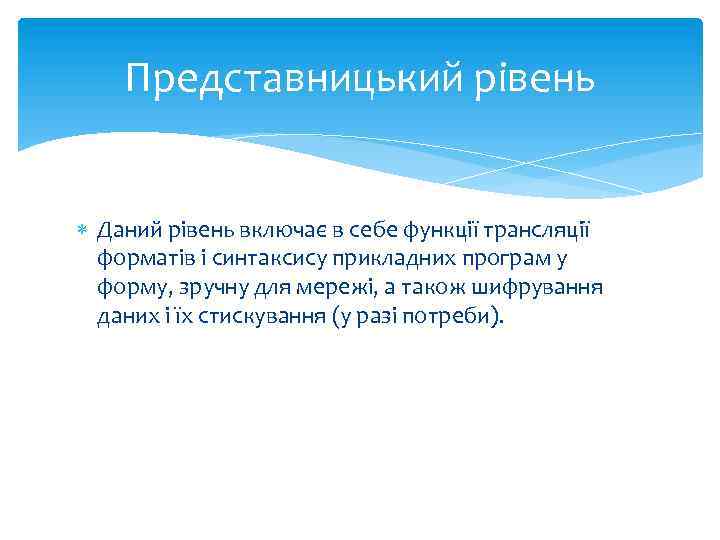

Представницький рівень Даний рівень включає в себе функції трансляції форматів і синтаксису прикладних програм у форму, зручну для мережі, а також шифрування даних і їх стискування (у разі потреби).

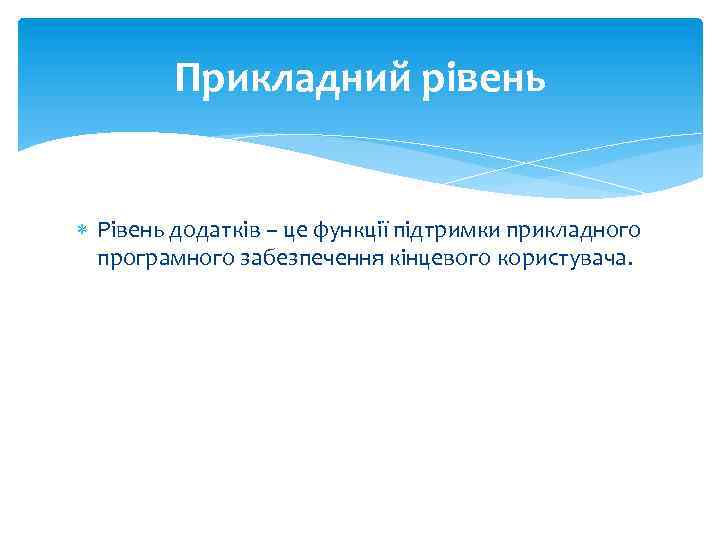

Прикладний рівень Рівень додатків – це функції підтримки прикладного програмного забезпечення кінцевого користувача.

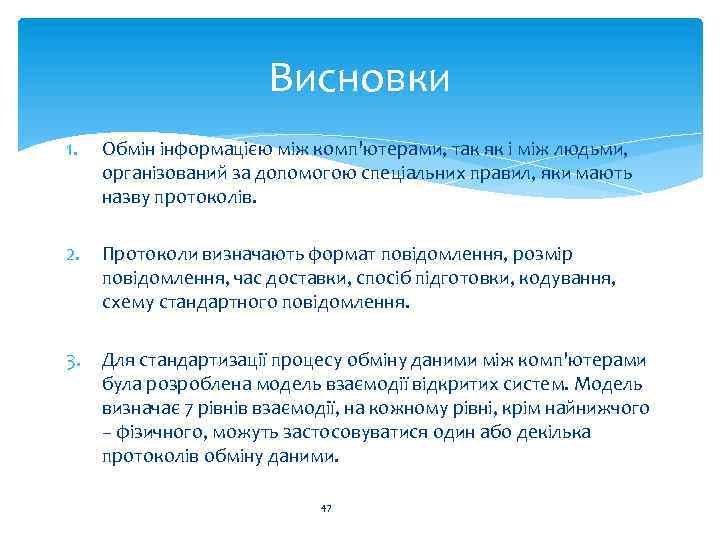

Висновки 1. Обмін інформацією між комп'ютерами, так як і між людьми, організований за допомогою спеціальних правил, яки мають назву протоколів. 2. Протоколи визначають формат повідомлення, розмір повідомлення, час доставки, спосіб підготовки, кодування, схему стандартного повідомлення. 3. Для стандартизації процесу обміну даними між комп'ютерами була розроблена модель взаємодії відкритих систем. Модель визначає 7 рівнів взаємодії, на кожному рівні, крім найнижчого – фізичного, можуть застосовуватися один або декілька протоколів обміну даними. 47
