ОСНОВИ ЕЛЕКТРОПОСТАЧАННЯ В СІЛЬСЬКОМУ ГОСПОДАРСТВІ Тема: План 1.

ОСНОВИ ЕЛЕКТРОПОСТАЧАННЯ В СІЛЬСЬКОМУ ГОСПОДАРСТВІ Тема:

План 1. Режими роботи електропостачальної системи 2. Режими роботи нейтралі 3. Основи електробезпеки.

1. Режими роботи електропостачальної системи

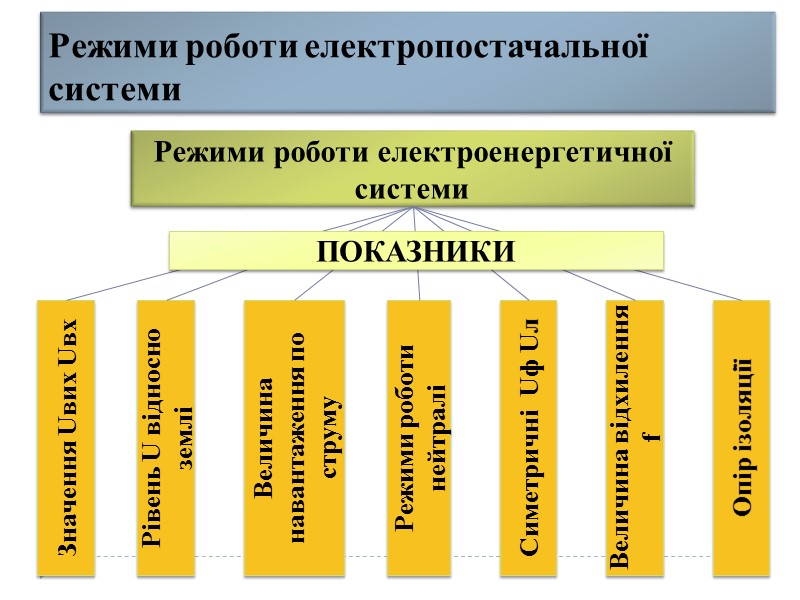

Режими роботи електропостачальної системи Режими роботи електроенергетичної системи Значення Uвих Uвх Рівень U відносно землі Величина навантаження по струму Режими роботи нейтралі Симетричні Uф Uл Величина відхилення f Опір ізоляції ПОКАЗНИКИ

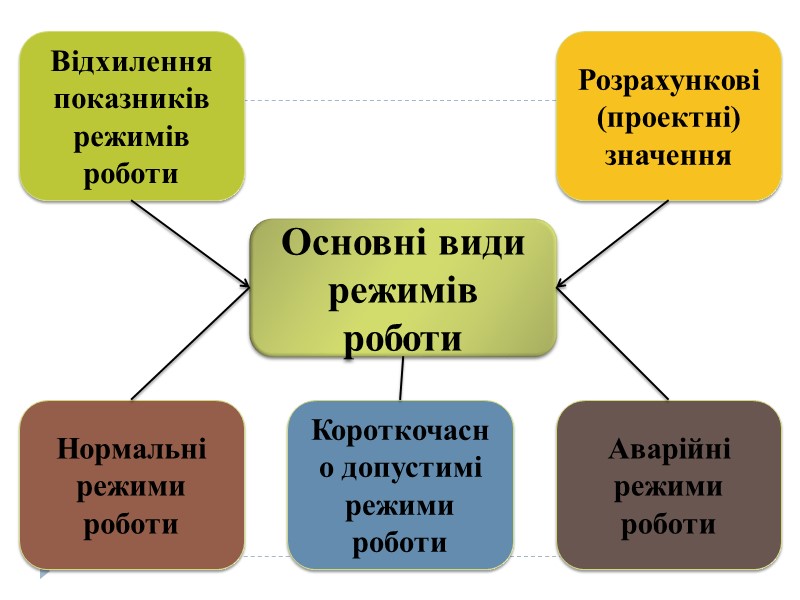

Основні види режимів роботи Відхилення показників режимів роботи Розрахункові (проектні) значення Нормальні режими роботи Аварійні режими роботи Короткочасно допустимі режими роботи

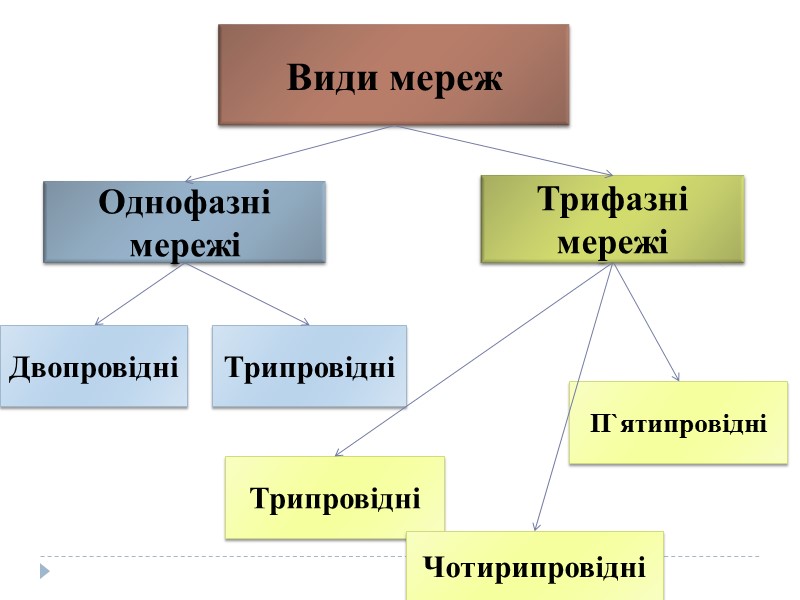

Види мереж Однофазні мережі Трифазні мережі Двопровідні Трипровідні Трипровідні П`ятипровідні Чотирипровідні

Основні положення про дво-, три-, чотири- та п'ятипровідні мережі ІФА ІФВ ІФС фазні струми ІА ІВ ІС лінійні струми UАВ UАС UСВ лінійні міжфазні напруги (Uл) Іф = Іл

Види маркувань Фаза А Фаза В Фаза С Нуль робочий Нуль захисний L1 L2 L3 N PE жовтий зелений червоний блакитний жовто-зелено смугастий Згідно ПУЕ ДНАОП 0.00-1.32-01 Примітка: PEN – нейтральний провідник виконує функції робочого і захисного

2. Режими роботи нейтралі

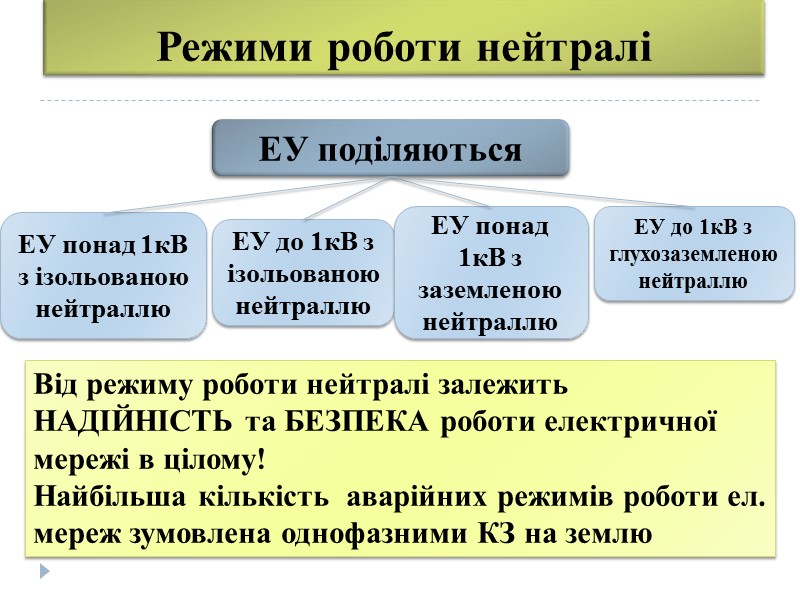

Режими роботи нейтралі ЕУ поділяються ЕУ понад 1кВ з ізольованою нейтраллю ЕУ до 1кВ з ізольованою нейтраллю ЕУ понад 1кВ з заземленою нейтраллю ЕУ до 1кВ з глухозаземленою нейтраллю Від режиму роботи нейтралі залежить НАДІЙНІСТЬ та БЕЗПЕКА роботи електричної мережі в цілому! Найбільша кількість аварійних режимів роботи ел. мереж зумовлена однофазними КЗ на землю

Основні визначення Заземленням називається навмисне електричне з'єднання частини електроустановки з заземлюючим пристроєм. Зануленням в електроустановках до 1 кВ називається навмисне з'єднання частин електроустановки, що в нормальних умовах не знаходяться під напругою, з глухозаземленою нейтраллю джерела живлення. Захисним відключенням в електроустановках до 1 кВ називається автоматичне відключення всіх фаз ділянки мережі, що забезпечує безпечне для людини співвідношення струму і часу його проходження при замиканні на корпус, або зниження рівня ізоляції нижче певного значення. Малою напругою називається номінальна напруга не більше ніж 24 В між фазами та відносно землі.

Роздільним трансформатором називається трансформатор, призначений для відділення мережі, яка живить електроприймач, від первинної електромережі, а також від мережі заземлення або занулення. Подвійною ізоляцією електроприймача називають сукупність робочої і захисної (додаткової) ізоляції, при якій частини електроприймача, що доступні для дотику, не набувають небезпечних значень напруги при пошкодженні тільки робочої або захисної ізоляції. Вирівнювання потенціалів може досягатися різними способами. Так, у промислових електроустановках вирівнювання електропотенціалів досягають укладанням в землю заземлювача у вигляді стальних смуг, що створюють сітку на всій площі, яка зайнята електрообладнанням. У житлових приміщеннях з підвищеною електронебезпекою (наприклад, ванні приміщення) усі металеві частини з'єднуються між собою провідниками заземлення з малим опором.

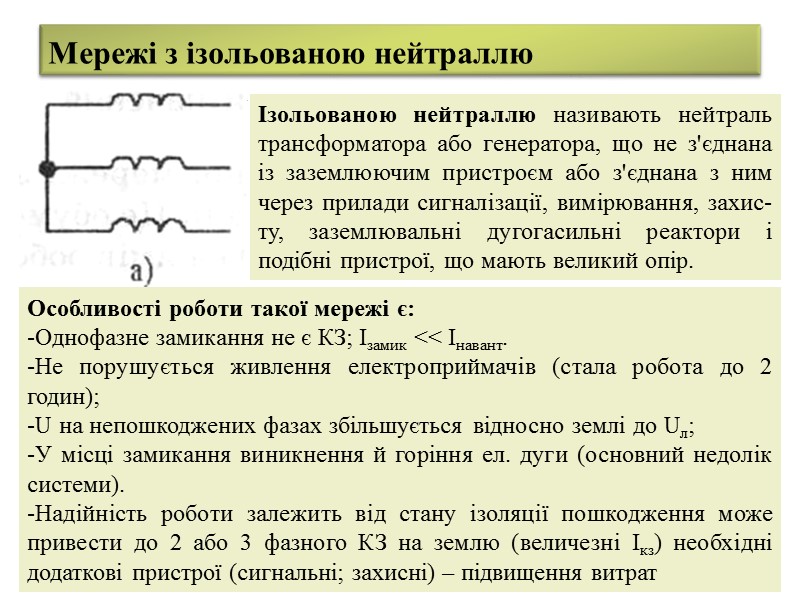

Мережі з ізольованою нейтраллю Ізольованою нейтраллю називають нейтраль трансформатора або генератора, що не з'єднана із заземлюючим пристроєм або з'єднана з ним через прилади сигналізації, вимірювання, захис­ту, заземлювальні дугогасильні реактори і подібні пристрої, що мають великий опір. Особливості роботи такої мережі є: Однофазне замикання не є КЗ; Ізамик ˂˂ Інавант. Не порушується живлення електроприймачів (стала робота до 2 годин); U на непошкоджених фазах збільшується відносно землі до Uл; У місці замикання виникнення й горіння ел. дуги (основний недолік системи). Надійність роботи залежить від стану ізоляції пошкодження може привести до 2 або 3 фазного КЗ на землю (величезні Ікз) необхідні додаткові пристрої (сигнальні; захисні) – підвищення витрат

Сфера використання системи з ізольованою нейтраллю Трифазні мережі U=5-35кВ Трифазні 3 провідні мережі ˂1кВ Мережі U 40; 60 В

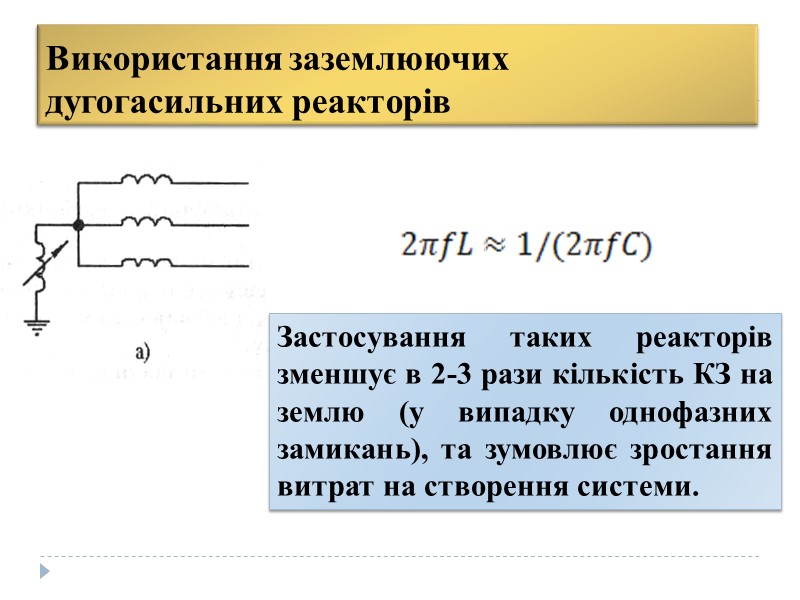

Використання заземлюючих дугогасильних реакторів Застосування таких реакторів зменшує в 2-3 рази кількість КЗ на землю (у випадку однофазних замикань), та зумовлює зростання витрат на створення системи.

Особливості роботи мережі з ізольованою нейтраллю за наявності заземлюючого дугогасильного реактора Позитивні: Значно зменшуються Ізамик на землю; Спрощуються вимоги до апаратів захисту (достатньо); Збільшується швидкість поновлення U на пошкодженій фазі; Менша кількість аварійних відключень, краща безперебійність електропостачання. Негативні: Складність в експлуатації системи; Складність в процесі виявлення місця пошкодження ізоляції (коли не переростає замикання на землю в КЗ)

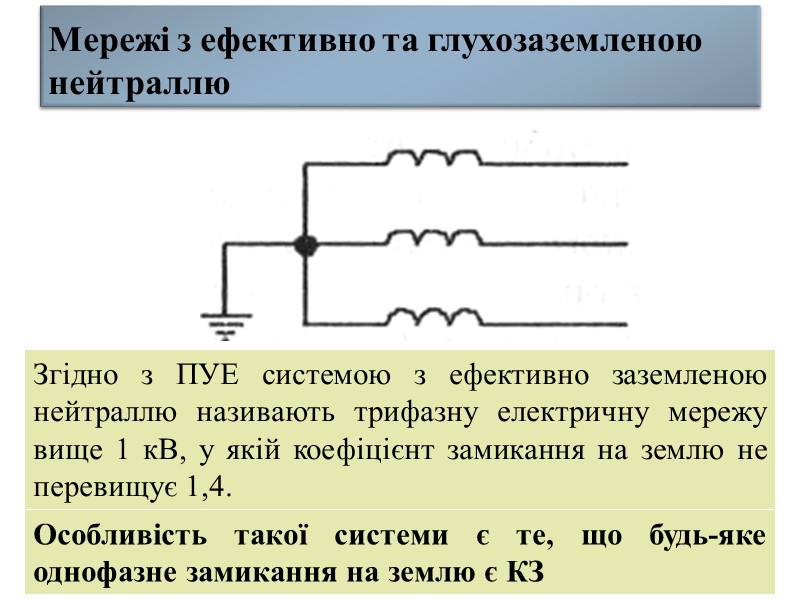

Мережі з ефективно та глухозаземленою нейтраллю Згідно з ПУЕ системою з ефективно заземленою нейтраллю називають трифазну електричну мережу вище 1 кВ, у якій коефіцієнт замикання на землю не перевищує 1,4. Особливість такої системи є те, що будь-яке однофазне замикання на землю є КЗ

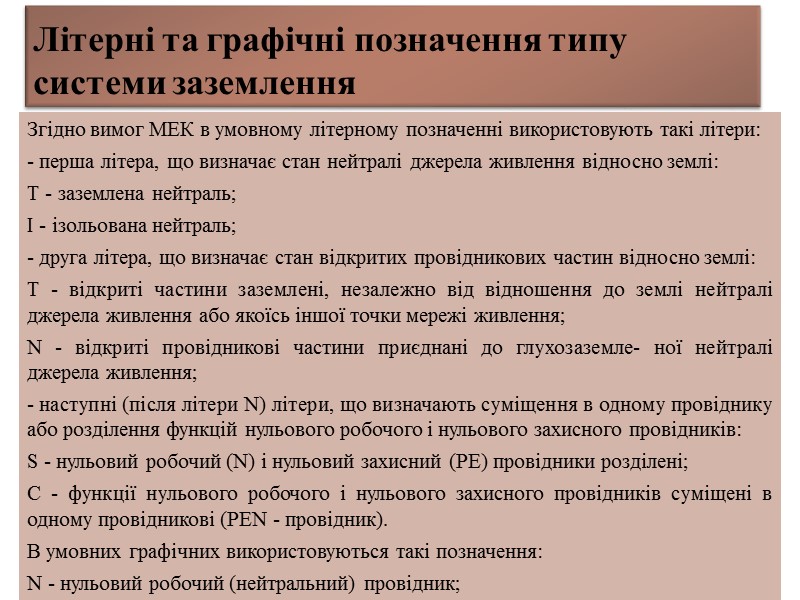

Літерні та графічні позначення типу системи заземлення Згідно вимог МЕК в умовному літерному позначенні використовують такі літери: - перша літера, що визначає стан нейтралі джерела живлення відносно землі: Т - заземлена нейтраль; І - ізольована нейтраль; - друга літера, що визначає стан відкритих провідникових ча­стин відносно землі: Т - відкриті частини заземлені, незалежно від відношення до землі нейтралі джерела живлення або якоїсь іншої точки мережі живлення; N - відкриті провідникові частини приєднані до глухозаземле- ної нейтралі джерела живлення; - наступні (після літери N) літери, що визначають суміщення в одному провіднику або розділення функцій нульового робочого і нульового захисного провідників: S - нульовий робочий (N) і нульовий захисний (РЕ) провідники розділені; С - функції нульового робочого і нульового захисного провідників суміщені в одному провідникові (PEN - провідник). В умовних графічних використовуються такі позначення: N - нульовий робочий (нейтральний) провідник;

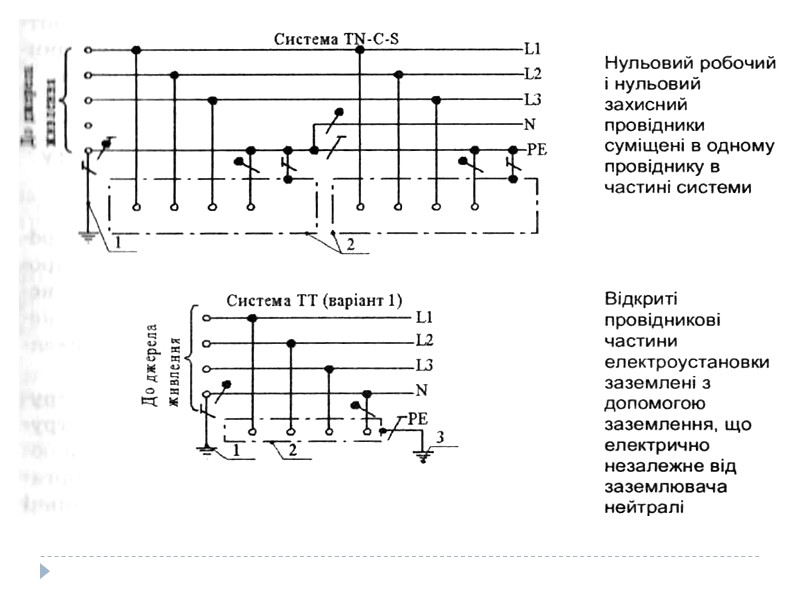

Типи систем заземлення

3. Основи електробезпеки

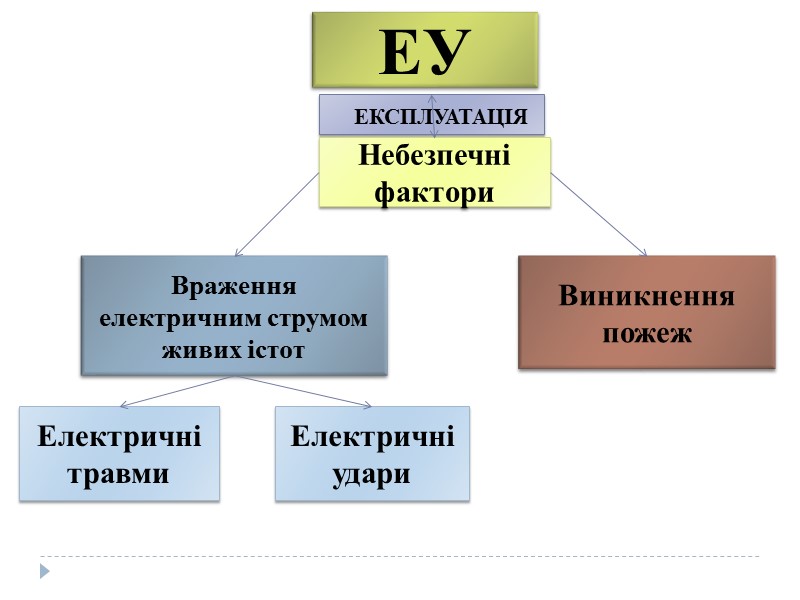

ЕУ ЕКСПЛУАТАЦІЯ Небезпечні фактори Враження електричним струмом живих істот Виникнення пожеж Електричні травми Електричні удари

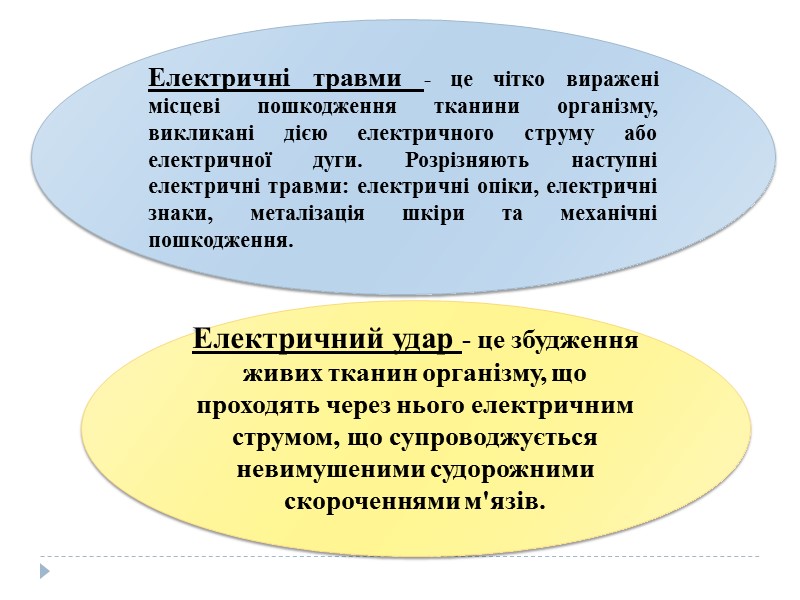

Електричні травми - це чітко виражені місцеві пошкодження тканини організму, викликані дією електричного струму або електричної дуги. Розрізняють наступні електричні травми: електричні опіки, електричні знаки, металізація шкіри та механічні пошкодження. Електричний удар - це збудження живих тканин організму, що проходять через нього електричним струмом, що супроводжується невимушеними судорожними скороченнями м'язів.

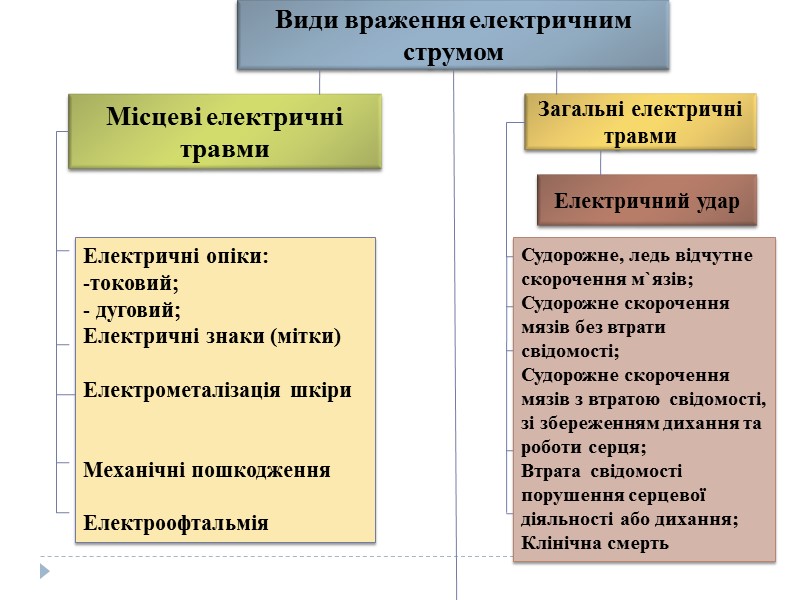

Види враження електричним струмом Місцеві електричні травми Загальні електричні травми Електричний удар Судорожне, ледь відчутне скорочення м`язів; Судорожне скорочення мязів без втрати свідомості; Судорожне скорочення мязів з втратою свідомості, зі збереженням дихання та роботи серця; Втрата свідомості порушення серцевої діяльності або дихання; Клінічна смерть Електричні опіки: токовий; дуговий; Електричні знаки (мітки) Електрометалізація шкіри Механічні пошкодження Електроофтальмія

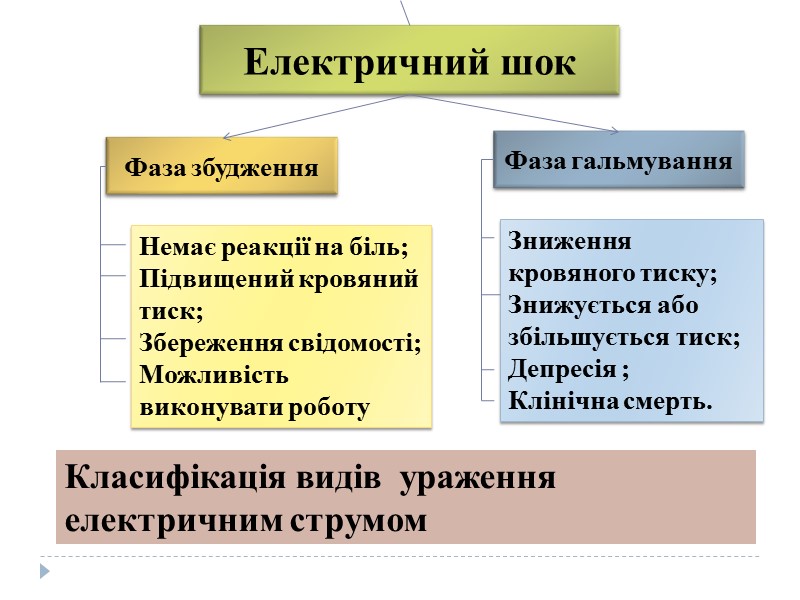

Електричний шок Фаза збудження Фаза гальмування Немає реакції на біль; Підвищений кровяний тиск; Збереження свідомості; Можливість виконувати роботу Зниження кровяного тиску; Знижується або збільшується тиск; Депресія ; Клінічна смерть. Класифікація видів ураження електричним струмом

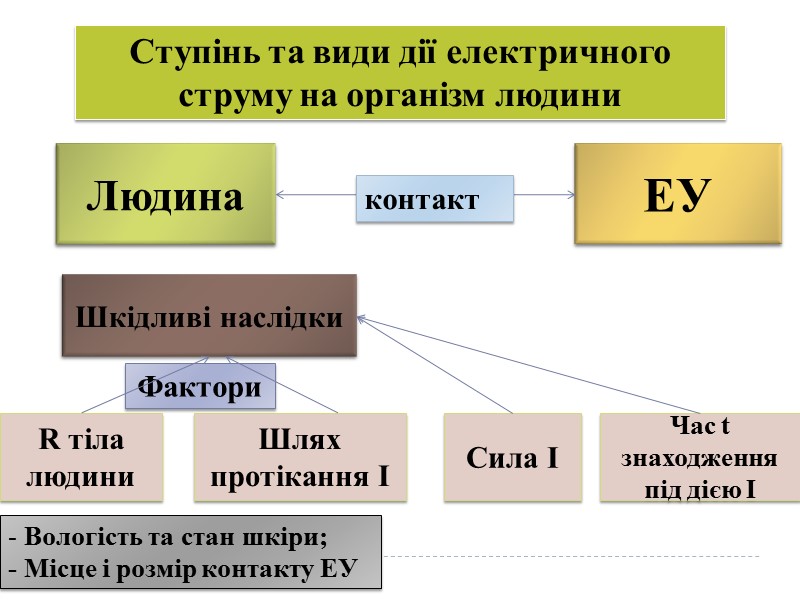

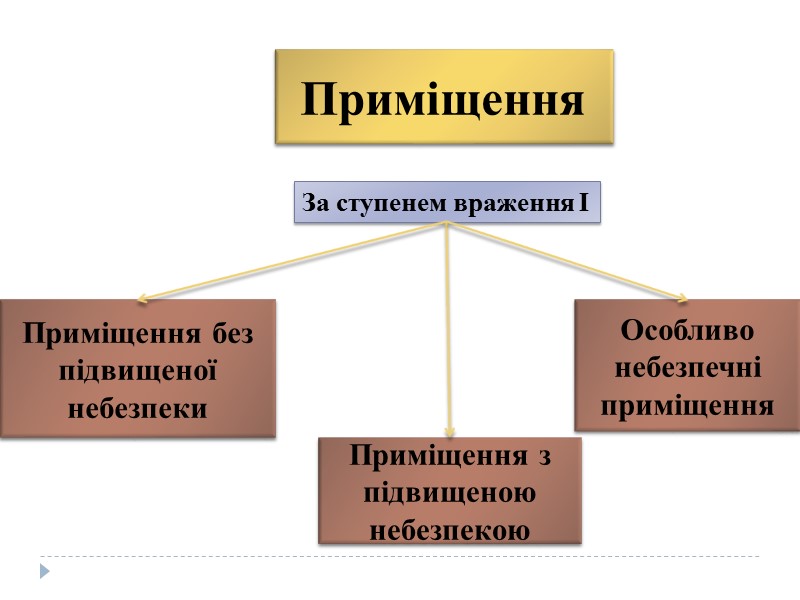

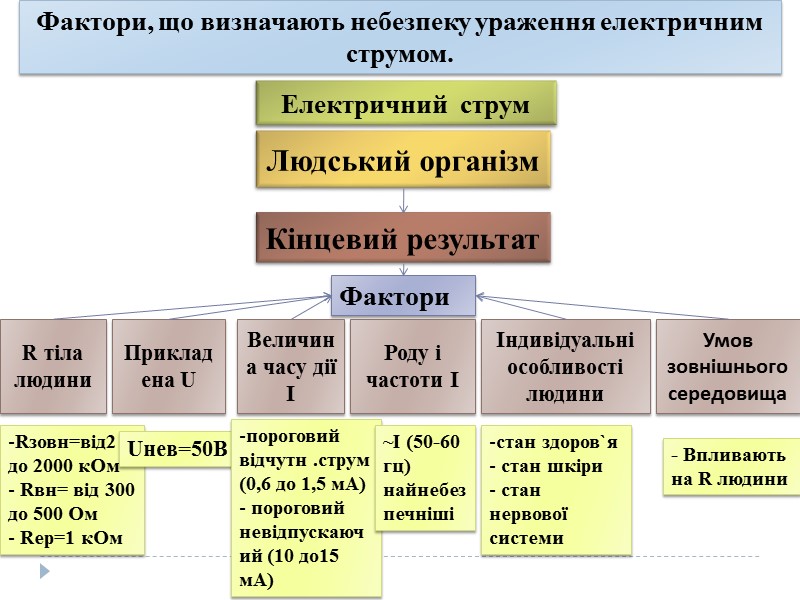

Ступінь та види дії електричного струму на організм людини Людина ЕУ Шкідливі наслідки контакт Фактори R тіла людини - Вологість та стан шкіри; - Місце і розмір контакту ЕУ Шлях протікання I Сила І Час t знаходження під дією І

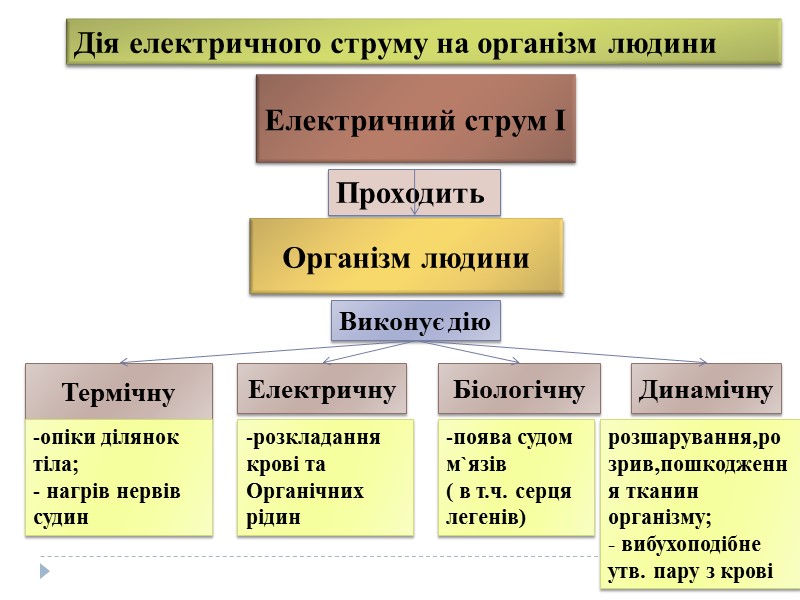

Дія електричного струму на організм людини Електричний струм І Проходить Організм людини Виконує дію Термічну Електричну Біологічну Динамічну опіки ділянок тіла; нагрів нервів судин розкладання крові та Органічних рідин поява судом м`язів ( в т.ч. серця легенів) розшарування,розрив,пошкодження тканин організму; - вибухоподібне утв. пару з крові

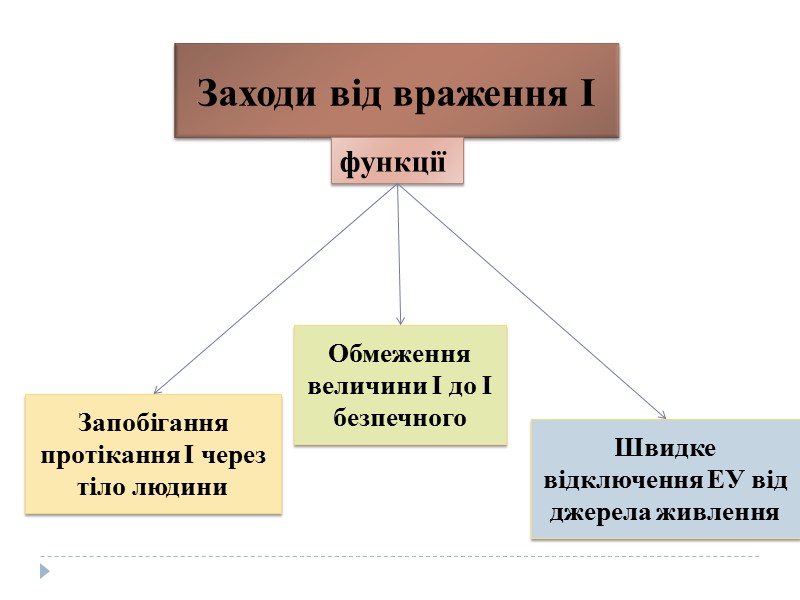

Заходи від враження І функції Запобігання протікання І через тіло людини Обмеження величини І до І безпечного Швидке відключення ЕУ від джерела живлення

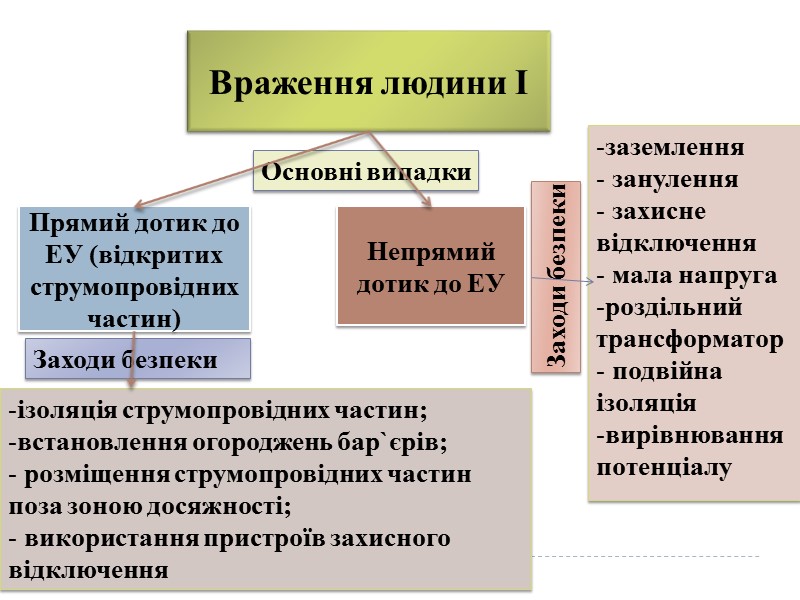

Враження людини І Основні випадки Прямий дотик до ЕУ (відкритих струмопровідних частин) Заходи безпеки Непрямий дотик до ЕУ ізоляція струмопровідних частин; встановлення огороджень бар`єрів; розміщення струмопровідних частин поза зоною досяжності; використання пристроїв захисного відключення Заходи безпеки заземлення занулення захисне відключення мала напруга роздільний трансформатор подвійна ізоляція вирівнювання потенціалу

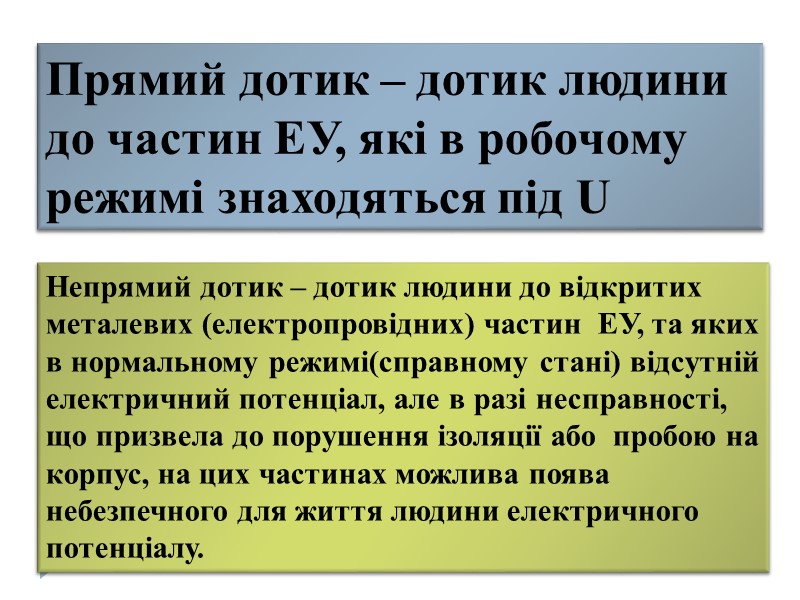

Прямий дотик – дотик людини до частин ЕУ, які в робочому режимі знаходяться під U Непрямий дотик – дотик людини до відкритих металевих (електропровідних) частин ЕУ, та яких в нормальному режимі(справному стані) відсутній електричний потенціал, але в разі несправності, що призвела до порушення ізоляції або пробою на корпус, на цих частинах можлива поява небезпечного для життя людини електричного потенціалу.

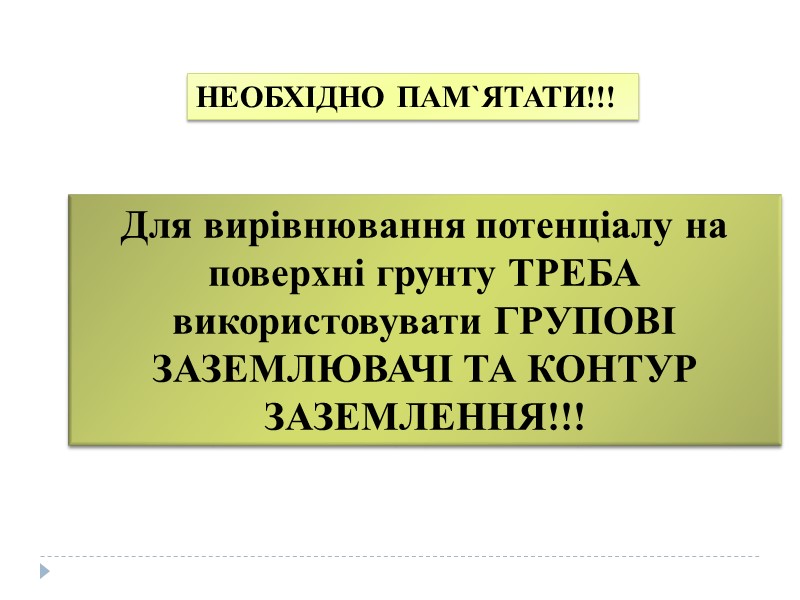

НЕОБХІДНО ПАМ`ЯТАТИ!!! Для вирівнювання потенціалу на поверхні грунту ТРЕБА використовувати ГРУПОВІ ЗАЗЕМЛЮВАЧІ ТА КОНТУР ЗАЗЕМЛЕННЯ!!!

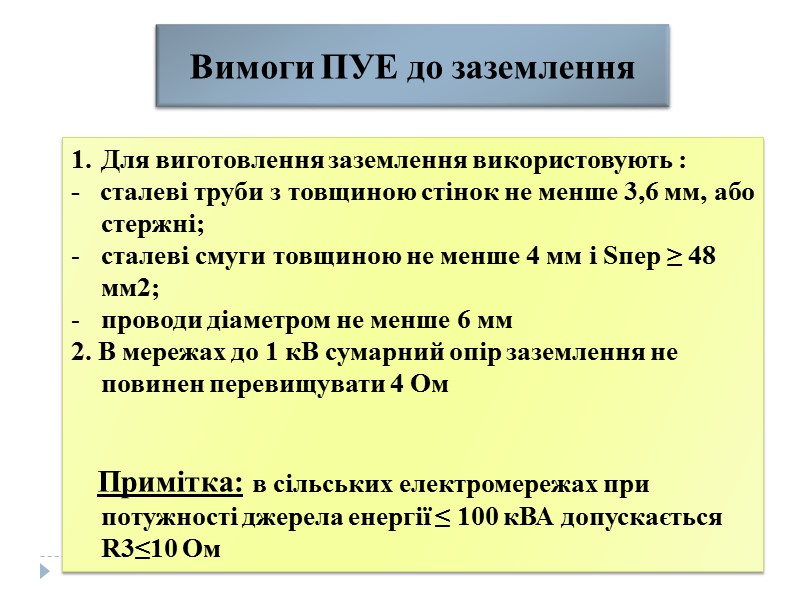

Вимоги ПУЕ до заземлення Для виготовлення заземлення використовують : - сталеві труби з товщиною стінок не менше 3,6 мм, або стержні; сталеві смуги товщиною не менше 4 мм і Sпер ≥ 48 мм2; проводи діаметром не менше 6 мм 2. В мережах до 1 кВ сумарний опір заземлення не повинен перевищувати 4 Ом Примітка: в сільських електромережах при потужності джерела енергії ≤ 100 кВА допускається R3≤10 Ом

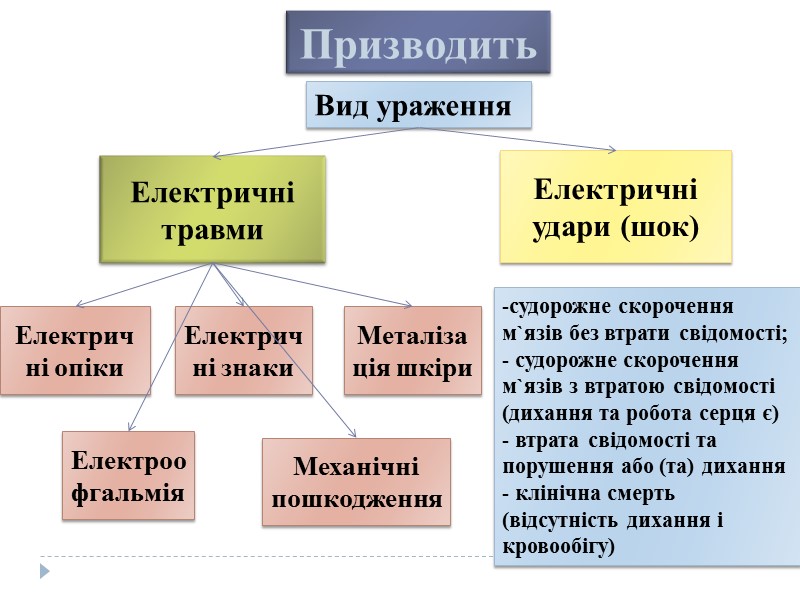

Призводить Вид ураження Електричні травми Електричні удари (шок) Електричні опіки Електричні знаки Металізація шкіри Електроофгальмія Механічні пошкодження судорожне скорочення м`язів без втрати свідомості; судорожне скорочення м`язів з втратою свідомості (дихання та робота серця є) втрата свідомості та порушення або (та) дихання клінічна смерть (відсутність дихання і кровообігу)
