Скачать презентацию Оснащение АГЗС и моготопливных АЗС Эксплуатация АГЗС Скачать презентацию Оснащение АГЗС и моготопливных АЗС Эксплуатация АГЗС

fdadf38cae83bf05770ab166ba12ba4b.ppt

  • Количество слайдов: 52

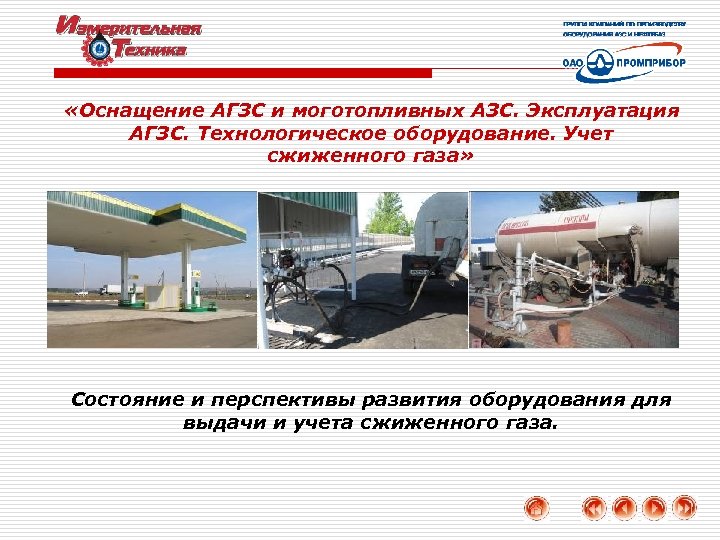

 «Оснащение АГЗС и моготопливных АЗС. Эксплуатация АГЗС. Технологическое оборудование. Учет сжиженного газа» Состояние «Оснащение АГЗС и моготопливных АЗС. Эксплуатация АГЗС. Технологическое оборудование. Учет сжиженного газа» Состояние и перспективы развития оборудования для выдачи и учета сжиженного газа.

Нормативная база при проектировании, строительстве и эксплуатации АГЗС 1. Автозаправочные станции. Требования пожарной безопасности. Нормативная база при проектировании, строительстве и эксплуатации АГЗС 1. Автозаправочные станции. Требования пожарной безопасности. НПБ 111 -98* 2. Правила безопасности для объектов, использующих сжиженные углеводородные газы. ПБ 12 -609 -03 3. Методические указания по организации и осуществлению надзора за конструированием и изготовлением оборудования для опасных производственных объектов в химической, нефтехимической и нефтеперерабатывающей промышленности. РД-09 -167 -97 4. Общие правила промышленной безопасности для организаций, осуществляющих деятельность в области Промышленной безопасности опасных производственных объектов. ПБ 03 -517 -02 5. Правила устройства и безопасной эксплуатации сосудов, работающих под давлением. ПБ 03 -576 -03 6. Определение категорий помещений и зданий по взрывопожарной и пожарной опасности. НПБ 105 -95 7. Общие правила взрывобезопасности для взрывопожароопасных химических, нефтехимических и Нефтеперерабатывающих производств. ПБ 09 -540 -03 8. Правила безопасности гидротехнических сооружений накопителей жидких промышленных отходов. ПБ 03 -438 -02 9. Изменения и дополнения в правила технической эксплуатации автозаправочных станций. РД 153 -39. 2 -080 -01 10. Проектирование, строительство, реконструкция и эксплуатация предприятий, планировка и застройка населенных мест. Санитарно защитные зоны и санитарная классификация предприятий, сооружений и иных объектов. Санитарно-эпидемиологические правила и нормативы. САНПИН 2. 2. 1/2. 1. 1. 1200 -03 11. Правила безопасности при эксплуатации автомобильных заправочных станций сжиженного газа. ПБ 12 -527 -03 12. Единая система защиты от коррозии и старения сооружения подземные общие требования к защите от коррозии. ГОСТ ИСО 9. 602 -2005 13. Федеральный закон российской федерации от 22 июля 2008 г. N 123 -фз "Технический регламент о требованиях пожарной безопасности" 14. Детали стальных трубопроводов. Опоры подвижные и подвески. Технические условия. ГОСТ 22130 -86 2

Нормативная база при проектировании, строительстве и эксплуатации АГЗС 15. Инструкция по проектированию технологических стальных Нормативная база при проектировании, строительстве и эксплуатации АГЗС 15. Инструкция по проектированию технологических стальных трубопроводов Ру до 10 МПа. СН 527 -80 16. СНИП 3. 05. 06 -85. Электротехнические устройства Строительные нормы и правила. Противопожарные нормы. СНИП 2. 01. 02 -85* 17. СП 1. 13130. 2009 Свод правил системы противопожарной защиты. Эвакуационные пути и выходы. 18. СП 2. 13130. 2009 Системы противопожарной защиты обеспечение огнестойкости объектов защиты. 19. СП 3. 13130. 2009 Системы противопожарной защиты система оповещения и управления эвакуацией людей при пожаре. 20. СП 4. 13130. 2009 Ограничение распространения пожара на объектах защиты. Требования к объемно-планировочным решениям. 21. СП 5. 13130. 2009 Системы противопожарной защиты. Установки пожарной сигнализации и пожаротушения автоматические. 22. СП 6. 13130. 2009 Системы противопожарной защиты. Электрооборудование. 23. СП 7. 13130. 2009 Отопление, вентиляция и кондиционирование. Противопожарные требования. 24. СП 8. 13130. 2009 Системы противопожарной защиты. Источники наружного противопожарного водоснабжения. 25. СП 9. 13130. 2009 Техника пожарная. Огнетушители. Требования к эксплуатации. 26. СП 10. 13130. 2009 Системы противопожарной защиты. Внутренний противопожарный водопровод. Требования пожарной безопасности. 27. СП 11. 13130. 2009 Места дислокации подразделений пожарной охраны. Порядок и методика определения. 28. СП 12. 13130. 2009 Определение категорий помещений, зданий и наружных установок по взрывопожарной и пожарной опасности. 3

Свойства сжиженных углеводородных газов 4 Свойства сжиженных углеводородных газов 4

Свойства сжиженных углеводородных газов Зависимость давления насыщенных паров от температуры 5 Свойства сжиженных углеводородных газов Зависимость давления насыщенных паров от температуры 5

Свойства сжиженных углеводородных газов ВЫВОДЫ o o o Сжиженные углеводородные газы относятся к низкокипящим Свойства сжиженных углеводородных газов ВЫВОДЫ o o o Сжиженные углеводородные газы относятся к низкокипящим жидкостям, способным находиться в жидком состоянии при нормальной температуре под давлением собственных насыщенных паров. При нормальных условиях объем газообразного пропана в 270 раз больше единицы объема жидкого пропана. СУГ характеризуются высоким коэффициентом теплового расширения, низкой плотностью и вязкостью по сравнению со светлыми нефтепродуктами. СУГ характеризуются нестабильностью агрегатного состояния при течении по трубопроводам, в зависимости от температуры, гидравлических сопротивлений, неравномерности условных проходов. Транспортирование, хранение и измерение СУГ возможны только посредством закрытых (герметизированных систем, рассчитанных на рабочее давление ≥ 1, 6 МПа. Перекачивающие и измерительные операции требуют применения специального оборудования, материалов и технологий. 6

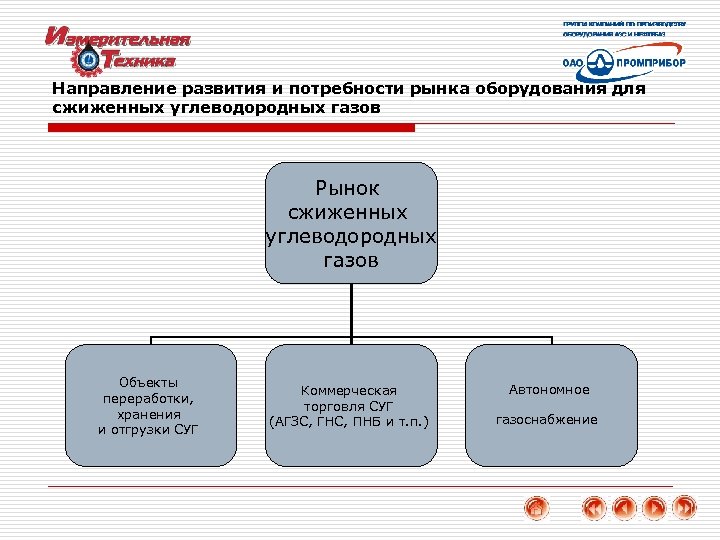

Направление развития и потребности рынка оборудования для сжиженных углеводородных газов Рынок сжиженных углеводородных газов Направление развития и потребности рынка оборудования для сжиженных углеводородных газов Рынок сжиженных углеводородных газов Объекты переработки, хранения и отгрузки СУГ Коммерческая торговля СУГ (АГЗС, ГНС, ПНБ и т. п. ) Автономное газоснабжение 7

Направление развития и потребности рынка оборудования для сжиженных углеводородных газов Основные задачи развития рынка: Направление развития и потребности рынка оборудования для сжиженных углеводородных газов Основные задачи развития рынка: o o Обеспечение безопасности технологических процессов. Создание автоматизированных систем управления технологическими процессами с высоким уровнем автоматизации и безопасности, исключающими человеческий фактор. o Всесторонний учет и уменьшение потерь продукта. o Защита экологии и уменьшение влияния на окружающую среду. 8

Технологическое оборудование АГЗС и многотопливных АЗС o Условно можно разделить системы измерения на следующие Технологическое оборудование АГЗС и многотопливных АЗС o Условно можно разделить системы измерения на следующие группы (типы): n n n осуществление измерения СУГ (в том числе налив автоцистерн) при относительно высокой скорости потока (400 -500 л/мин. ). Как правило это НПЗ, ГНС. измерение количества СУГ при поставках на АГЗС или конечным потребителям автоцистернами (в том числе налив автоцистерн). Производительность в данном случае колеблется от 200 до 250 л/мин. Коммерческая заправка газобаллонных автомобилей. Скорость заправки обычно не превышает 50 л/мин. Оборудование для измерения и учета сжиженных углеводородных газов 9

Технологическое оборудование АГЗС и многотопливных АЗС Технологическая система АГЗС 10 Технологическое оборудование АГЗС и многотопливных АЗС Технологическая система АГЗС 10

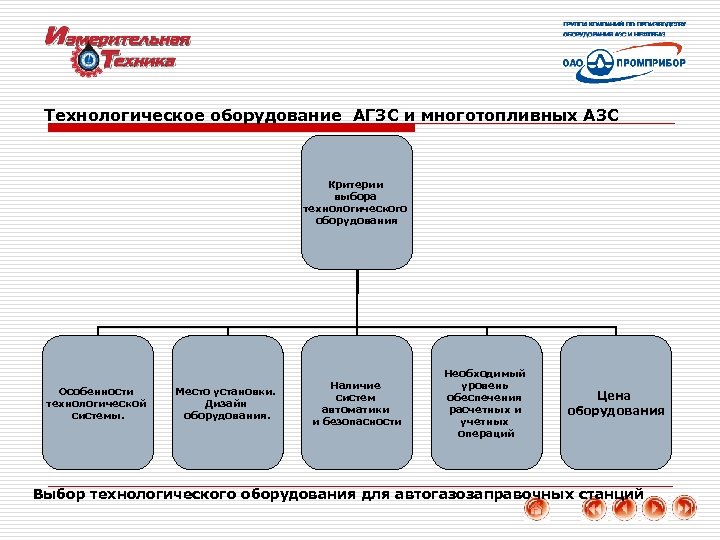

Технологическое оборудование АГЗС и многотопливных АЗС Критерии выбора технологического оборудования Особенности технологической системы. Место Технологическое оборудование АГЗС и многотопливных АЗС Критерии выбора технологического оборудования Особенности технологической системы. Место установки. Дизайн оборудования. Наличие систем автоматики и безопасности Необходимый уровень обеспечения расчетных и учетных операций Цена оборудования Выбор технологического оборудования для автогазозаправочных станций 11

Технологическое оборудование АГЗС и многотопливных АЗС Технологическое оборудование Резервуары Насосные агрегаты и насосные блоки Технологическое оборудование АГЗС и многотопливных АЗС Технологическое оборудование Резервуары Насосные агрегаты и насосные блоки Газораздаточные колонки Выбор технологического оборудования для автогазозаправочных станций АСУТП Поверочное оборудование 12

Технологическое оборудование АГЗС и многотопливных АЗС Газоуравнительна я линия Резервуар Насо с Счетчик Дифференциальн Технологическое оборудование АГЗС и многотопливных АЗС Газоуравнительна я линия Резервуар Насо с Счетчик Дифференциальн ый клапан Линия наполнени я Газоотделите ль Рукав Раздаточный кран Типовая структура технологических систем АГЗС Измерительная система имеет четыре основных компонента: q. Резервуар; q. Насосный агрегат; q. Установка измерения; q. Трубопровод, который соединяет все компоненты и ведет от резервуара до раздаточного крана. q. Измерительная система должна удовлетворять следующим требованиям: qбыть герметичной и выдерживать необходимое расчетное давление; qизготовлена из материалов, предназначенных для работы с суг; qоборудована клапанами сброса давления для управляемого выпуска продукта при превышении давления сверх рабочего. 13

Технологическое оборудование АГЗС и многотопливных АЗС Оборудование для измерения и учета сжиженных углеводородных газов Технологическое оборудование АГЗС и многотопливных АЗС Оборудование для измерения и учета сжиженных углеводородных газов 14

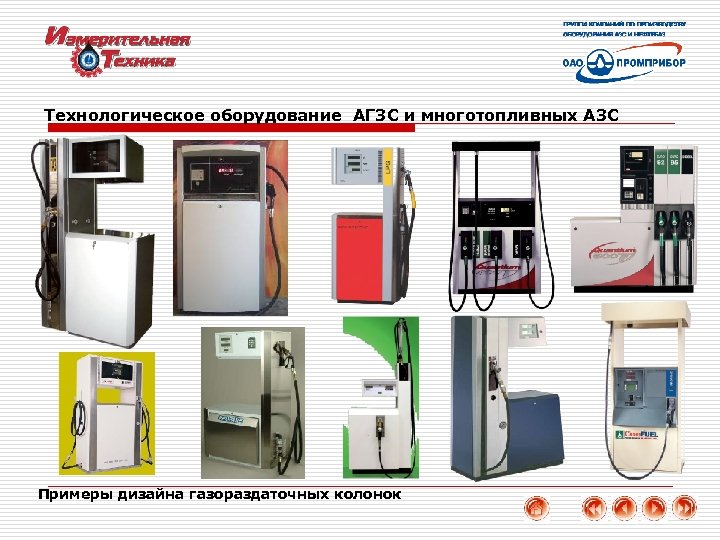

Технологическое оборудование АГЗС и многотопливных АЗС Примеры дизайна газораздаточных колонок 15 Технологическое оборудование АГЗС и многотопливных АЗС Примеры дизайна газораздаточных колонок 15

Технологическое оборудование АГЗС и многотопливных АЗС Средства поверки газораздаточных колонок 16 Технологическое оборудование АГЗС и многотопливных АЗС Средства поверки газораздаточных колонок 16

Технологическое оборудование АГЗС и многотопливных АЗС Действующие технологические схемы АГЗС 17 Технологическое оборудование АГЗС и многотопливных АЗС Действующие технологические схемы АГЗС 17

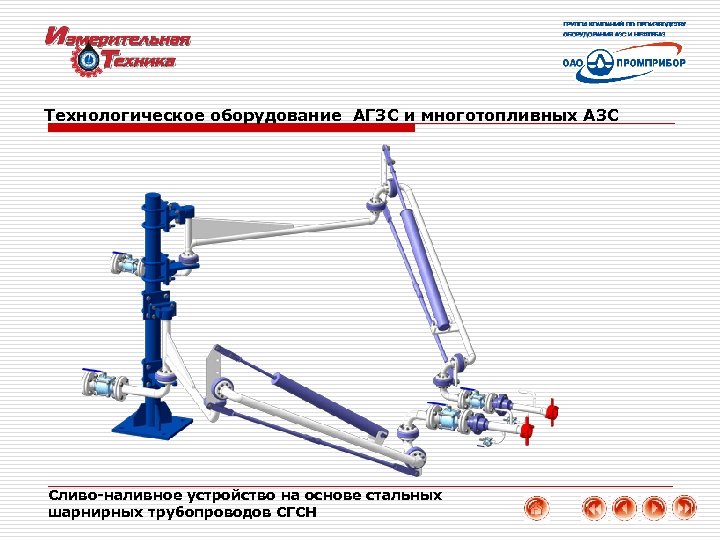

Технологическое оборудование АГЗС и многотопливных АЗС Сливо-наливное устройство на основе стальных шарнирных трубопроводов СГСН Технологическое оборудование АГЗС и многотопливных АЗС Сливо-наливное устройство на основе стальных шарнирных трубопроводов СГСН 18

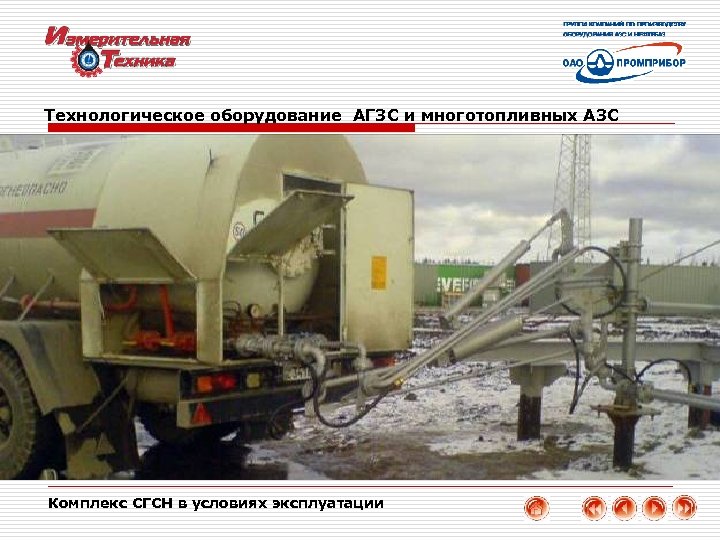

Технологическое оборудование АГЗС и многотопливных АЗС Комплекс СГСН в условиях эксплуатации 19 Технологическое оборудование АГЗС и многотопливных АЗС Комплекс СГСН в условиях эксплуатации 19

Технологическое оборудование АГЗС и многотопливных АЗС Комплекс СГСН в условиях эксплуатации 20 Технологическое оборудование АГЗС и многотопливных АЗС Комплекс СГСН в условиях эксплуатации 20

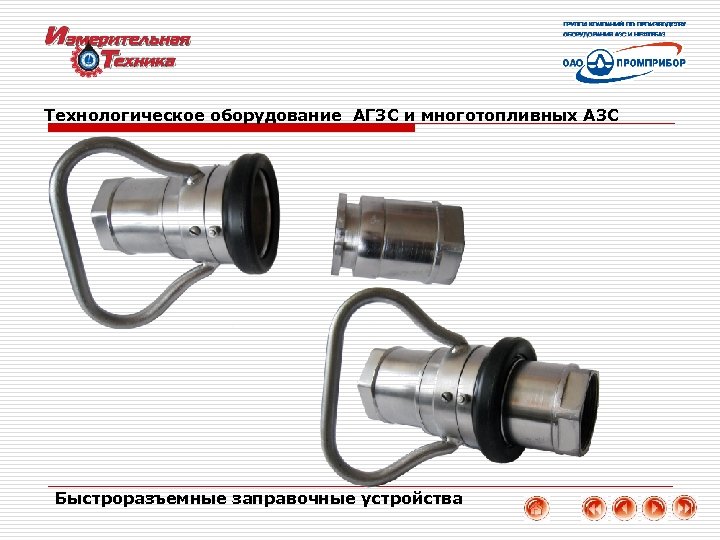

Технологическое оборудование АГЗС и многотопливных АЗС Быстроразъемные заправочные устройства 21 Технологическое оборудование АГЗС и многотопливных АЗС Быстроразъемные заправочные устройства 21

Средства управления и автоматизации Мы представляем линейку дозирующих промышленных контроллеров для автоматизации учета расхода Средства управления и автоматизации Мы представляем линейку дозирующих промышленных контроллеров для автоматизации учета расхода жидкостей. В этом разделе также представлено вспомогательное оборудования для обеспечения безопасности технологических операций при перекачке, наливе и сливе жидкостей в нефтяной и химической промышленности. Отличительная черта этой группы оборудования – прочный герметичный корпус, благодаря которому приборы можно эксплуатировать вне помещений на открытом воздухе, непосредственно во взрывоопасных зонах. 22

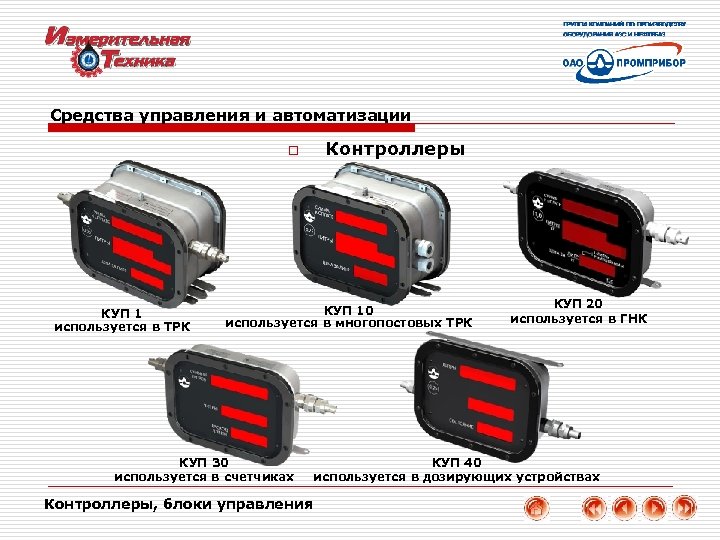

Средства управления и автоматизации Контроллеры o КУП 1 используется в ТРК КУП 10 используется Средства управления и автоматизации Контроллеры o КУП 1 используется в ТРК КУП 10 используется в многопостовых ТРК КУП 30 используется в счетчиках КУП 20 используется в ГНК КУП 40 используется в дозирующих устройствах Контроллеры, блоки управления 23

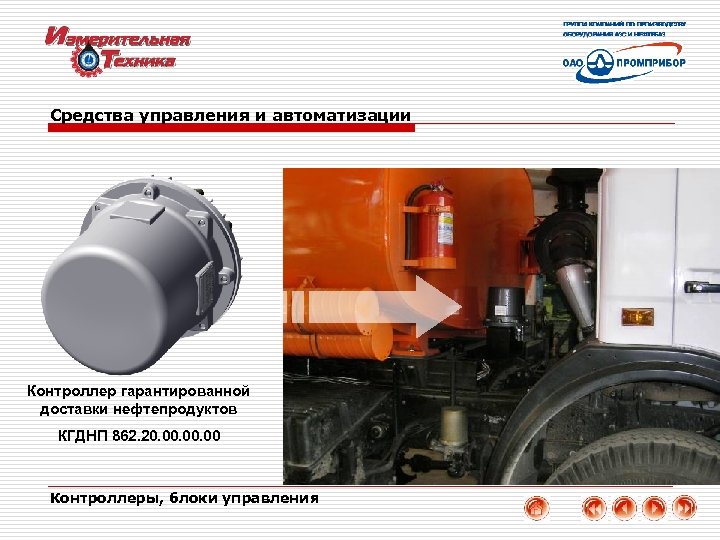

Средства управления и автоматизации Контроллер гарантированной доставки нефтепродуктов КГДНП 862. 20. 00. 00 Контроллеры, Средства управления и автоматизации Контроллер гарантированной доставки нефтепродуктов КГДНП 862. 20. 00. 00 Контроллеры, блоки управления 24

Средства управления и автоматизации o Блоки управления Блок заземления автоцистерн БЗА 197. 00. 00 Средства управления и автоматизации o Блоки управления Блок заземления автоцистерн БЗА 197. 00. 00 Контроллеры, блоки управления 25

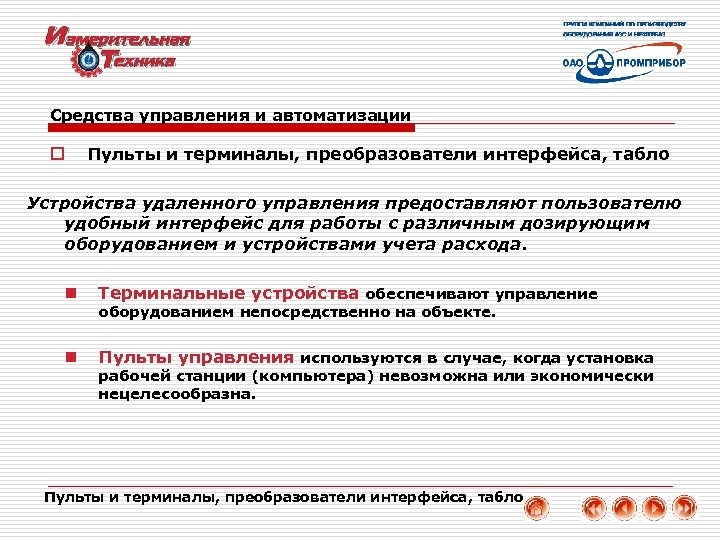

Средства управления и автоматизации o Пульты и терминалы, преобразователи интерфейса, табло Устройства удаленного управления Средства управления и автоматизации o Пульты и терминалы, преобразователи интерфейса, табло Устройства удаленного управления предоставляют пользователю удобный интерфейс для работы с различным дозирующим оборудованием и устройствами учета расхода. n Терминальные устройства обеспечивают управление n Пульты управления используются в случае, когда установка оборудованием непосредственно на объекте. рабочей станции (компьютера) невозможна или экономически нецелесообразна. Пульты и терминалы, преобразователи интерфейса, табло 26

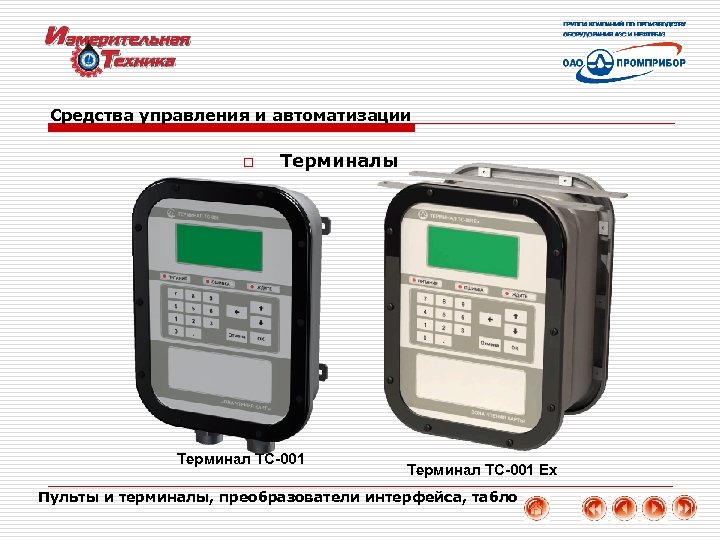

Средства управления и автоматизации o Терминалы Терминал ТС-001 Ех Пульты и терминалы, преобразователи интерфейса, Средства управления и автоматизации o Терминалы Терминал ТС-001 Ех Пульты и терминалы, преобразователи интерфейса, табло 27

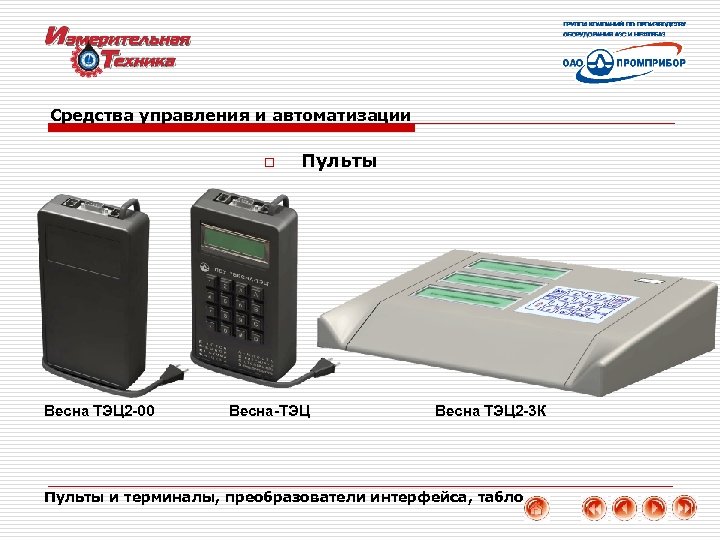

Средства управления и автоматизации o Весна ТЭЦ 2 -00 Пульты Весна-ТЭЦ Весна ТЭЦ 2 Средства управления и автоматизации o Весна ТЭЦ 2 -00 Пульты Весна-ТЭЦ Весна ТЭЦ 2 -3 К Пульты и терминалы, преобразователи интерфейса, табло 28

Средства управления и автоматизации Представленные в данном разделе программные продукты используются для: o управления Средства управления и автоматизации Представленные в данном разделе программные продукты используются для: o управления работой электронного оборудования, o обеспечивают настройку параметров o контроль работы систем автоматизации технологических процессов. Интуитивно понятный интерфейс позволяет уменьшить число ошибок и снизить утомляемость обслуживающего персонала. Данное программное обеспечение являются основой для построения диспетчерских систем различного уровня сложности. Программное обеспечение 29

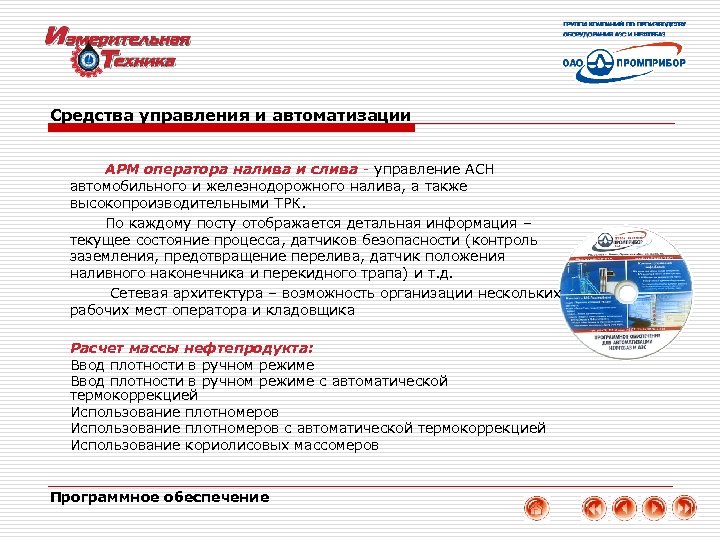

Средства управления и автоматизации АРМ оператора налива и слива - управление АСН автомобильного и Средства управления и автоматизации АРМ оператора налива и слива - управление АСН автомобильного и железнодорожного налива, а также высокопроизводительными ТРК. По каждому посту отображается детальная информация – текущее состояние процесса, датчиков безопасности (контроль заземления, предотвращение перелива, датчик положения наливного наконечника и перекидного трапа) и т. д. Сетевая архитектура – возможность организации нескольких рабочих мест оператора и кладовщика Расчет массы нефтепродукта: Ввод плотности в ручном режиме с автоматической термокоррекцией Использование плотномеров с автоматической термокоррекцией Использование кориолисовых массомеров Программное обеспечение 30

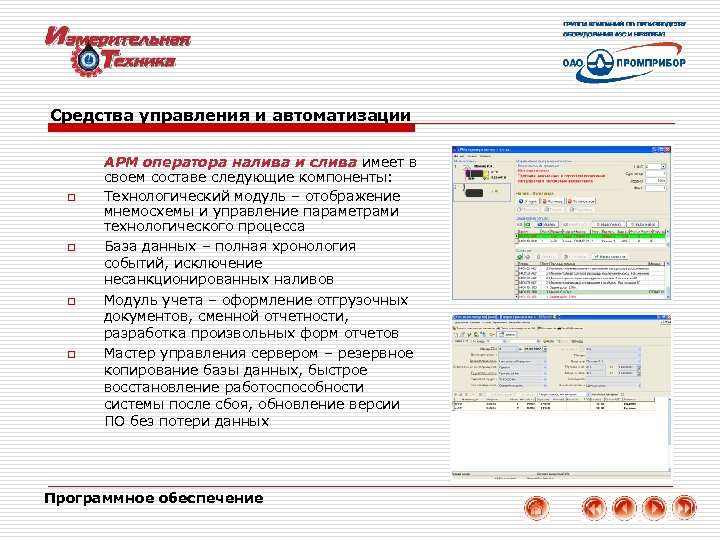

Средства управления и автоматизации o o АРМ оператора налива и слива имеет в своем Средства управления и автоматизации o o АРМ оператора налива и слива имеет в своем составе следующие компоненты: Технологический модуль – отображение мнемосхемы и управление параметрами технологического процесса База данных – полная хронология событий, исключение несанкционированных наливов Модуль учета – оформление отгрузочных документов, сменной отчетности, разработка произвольных форм отчетов Мастер управления сервером – резервное копирование базы данных, быстрое восстановление работоспособности системы после сбоя, обновление версии ПО без потери данных Программное обеспечение 31

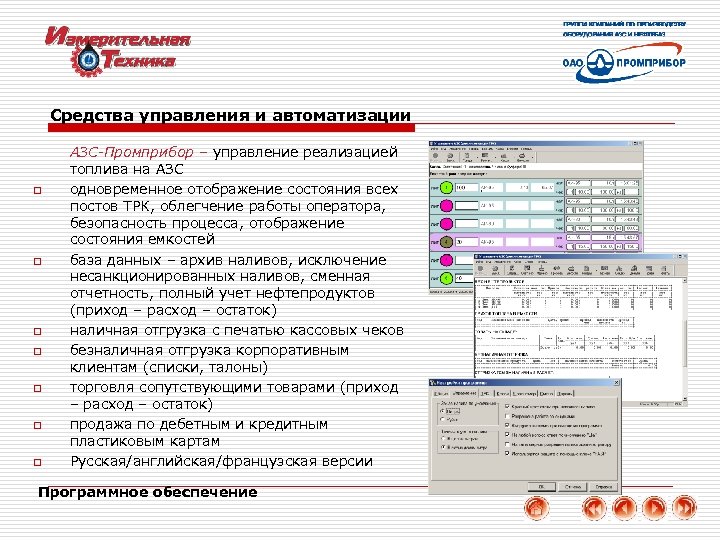

Средства управления и автоматизации o o o o АЗС-Промприбор – управление реализацией топлива на Средства управления и автоматизации o o o o АЗС-Промприбор – управление реализацией топлива на АЗС одновременное отображение состояния всех постов ТРК, облегчение работы оператора, безопасность процесса, отображение состояния емкостей база данных – архив наливов, исключение несанкционированных наливов, сменная отчетность, полный учет нефтепродуктов (приход – расход – остаток) наличная отгрузка с печатью кассовых чеков безналичная отгрузка корпоративным клиентам (списки, талоны) торговля сопутствующими товарами (приход – расход – остаток) продажа по дебетным и кредитным пластиковым картам Русская/английская/французская версии Программное обеспечение 32

Средства управления и автоматизации o o o Дальнейшее развитие систем автоматизации учет с помощью Средства управления и автоматизации o o o Дальнейшее развитие систем автоматизации учет с помощью пластиковых карт безлюдная технология обслуживания клиентов автоматические заправочные станции 33

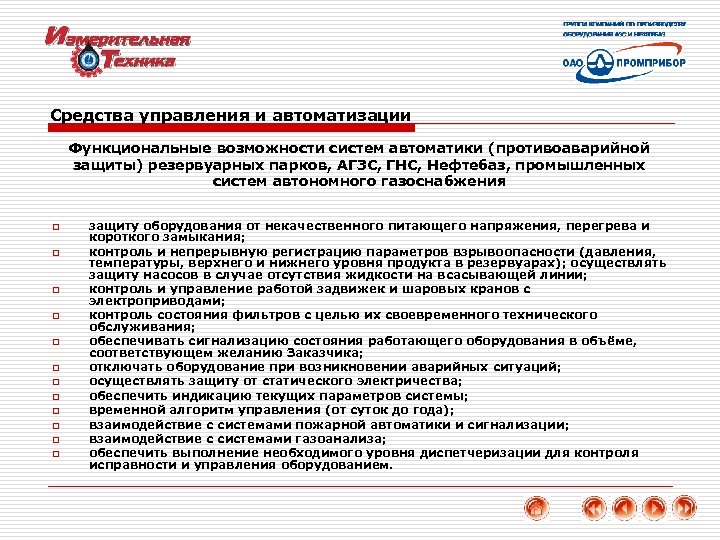

Средства управления и автоматизации Функциональные возможности систем автоматики (противоаварийной защиты) резервуарных парков, АГЗС, ГНС, Средства управления и автоматизации Функциональные возможности систем автоматики (противоаварийной защиты) резервуарных парков, АГЗС, ГНС, Нефтебаз, промышленных систем автономного газоснабжения o o o защиту оборудования от некачественного питающего напряжения, перегрева и короткого замыкания; контроль и непрерывную регистрацию параметров взрывоопасности (давления, температуры, верхнего и нижнего уровня продукта в резервуарах); осуществлять защиту насосов в случае отсутствия жидкости на всасывающей линии; контроль и управление работой задвижек и шаровых кранов с электроприводами; контроль состояния фильтров с целью их своевременного технического обслуживания; обеспечивать сигнализацию состояния работающего оборудования в объёме, соответствующем желанию Заказчика; отключать оборудование при возникновении аварийных ситуаций; осуществлять защиту от статического электричества; обеспечить индикацию текущих параметров системы; временной алгоритм управления (от суток до года); взаимодействие с системами пожарной автоматики и сигнализации; взаимодействие с системами газоанализа; обеспечить выполнение необходимого уровня диспетчеризации для контроля исправности и управления оборудованием. 34

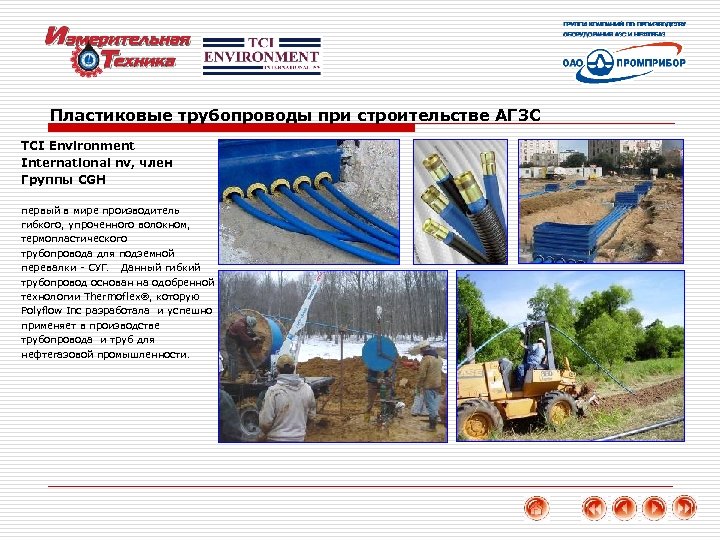

Пластиковые трубопроводы при строительстве АГЗС TCI Environment International nv, член Группы CGH первый в Пластиковые трубопроводы при строительстве АГЗС TCI Environment International nv, член Группы CGH первый в мире производитель гибкого, упроченного волокном, термопластического трубопровода для подземной перевалки - СУГ. Данный гибкий трубопровод основан на одобренной технологии Thermoflex , которую Polyflow Inc разработала и успешно применяет в производстве трубопровода и труб для нефтегазовой промышленности. 35

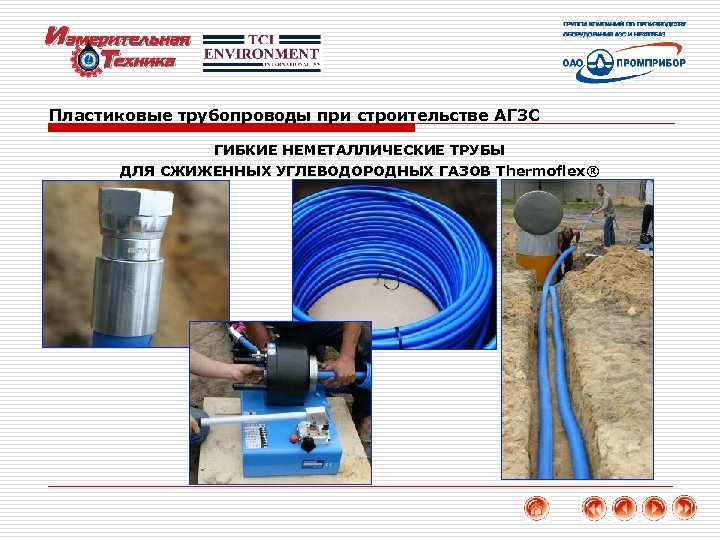

Пластиковые трубопроводы при строительстве АГЗС ГИБКИЕ НЕМЕТАЛЛИЧЕСКИЕ ТРУБЫ ДЛЯ СЖИЖЕННЫХ УГЛЕВОДОРОДНЫХ ГАЗОВ Thermoflex® 36 Пластиковые трубопроводы при строительстве АГЗС ГИБКИЕ НЕМЕТАЛЛИЧЕСКИЕ ТРУБЫ ДЛЯ СЖИЖЕННЫХ УГЛЕВОДОРОДНЫХ ГАЗОВ Thermoflex® 36

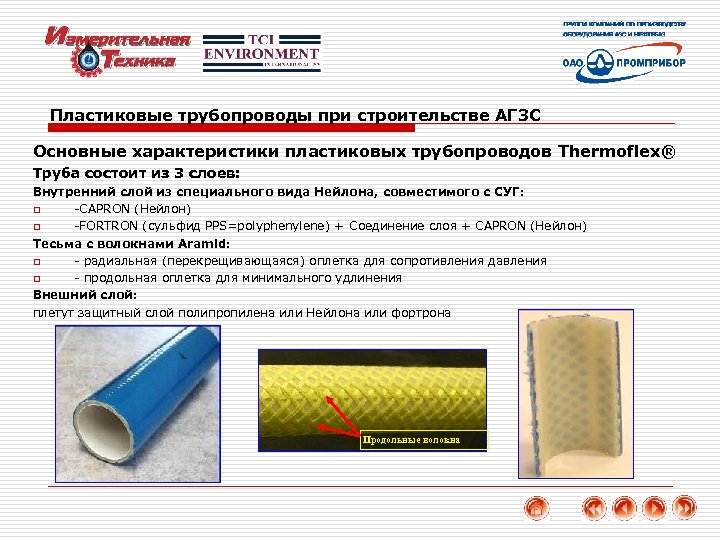

Пластиковые трубопроводы при строительстве АГЗС Основные характеристики пластиковых трубопроводов Thermoflex® Труба состоит из 3 Пластиковые трубопроводы при строительстве АГЗС Основные характеристики пластиковых трубопроводов Thermoflex® Труба состоит из 3 слоев: Внутренний слой из специального вида Нейлона, совместимого с СУГ: o -CAPRON (Нейлон) o -FORTRON (сульфид PPS=polyphenylene) + Соединение слоя + CAPRON (Нейлон) Тесьма с волокнами Aramid: o - радиальная (перекрещивающаяся) оплетка для сопротивления давления o - продольная оплетка для минимального удлинения Внешний слой: плетут защитный слой полипропилена или Нейлона или фортрона Продольные волокна 37

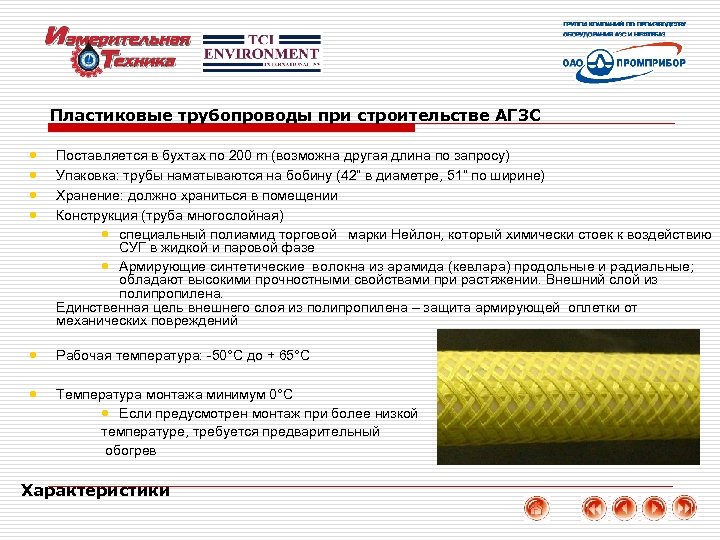

Пластиковые трубопроводы при строительстве АГЗС Поставляется в бухтах по 200 m (возможна другая длина Пластиковые трубопроводы при строительстве АГЗС Поставляется в бухтах по 200 m (возможна другая длина по запросу) Упаковка: трубы наматываются на бобину (42” в диаметре, 51” по ширине) Хранение: должно храниться в помещении Конструкция (труба многослойная) специальный полиамид торговой марки Нейлон, который химически стоек к воздействию СУГ в жидкой и паровой фазе Армирующие синтетические волокна из арамида (кевлара) продольные и радиальные; обладают высокими прочностными свойствами при растяжении. Внешний слой из полипропилена. Единственная цель внешнего слоя из полипропилена – защита армирующей оплетки от механических повреждений Рабочая температура: -50°C до + 65°C Температура монтажа минимум 0°C Если предусмотрен монтаж при более низкой температуре, требуется предварительный обогрев Характеристики 38

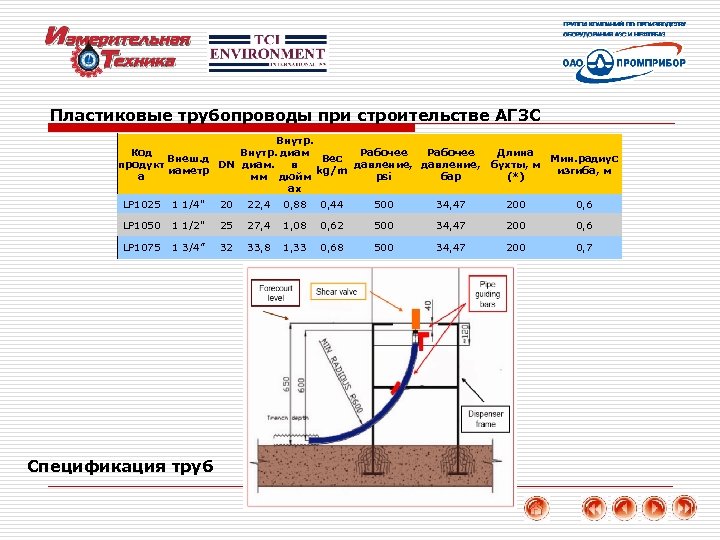

Пластиковые трубопроводы при строительстве АГЗС Внутр. Код Внутр. диам Рабочее Внеш. д Вес продукт Пластиковые трубопроводы при строительстве АГЗС Внутр. Код Внутр. диам Рабочее Внеш. д Вес продукт DN диам. в давление, иаметр kg/m а мм дюйм psi бар ах Длина Мин. радиус бухты, м изгиба, м (*) LP 1025 1 1/4" 20 22, 4 0, 88 0, 44 500 34, 47 200 0, 6 LP 1050 1 1/2" 25 27, 4 1, 08 0, 62 500 34, 47 200 0, 6 LP 1075 1 3/4” 32 33, 8 1, 33 0, 68 500 34, 47 200 0, 7 Спецификация труб 39

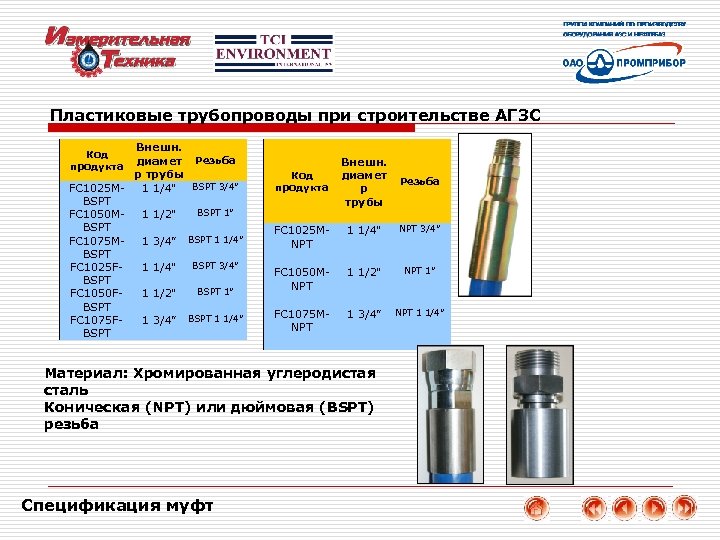

Пластиковые трубопроводы при строительстве АГЗС Внешн. диамет Резьба р трубы FC 1025 M 1 Пластиковые трубопроводы при строительстве АГЗС Внешн. диамет Резьба р трубы FC 1025 M 1 1/4" BSPT 3/4” BSPT 1” FC 1050 M 1 1/2" BSPT FC 1075 M 1 3/4” BSPT 1 1/4” BSPT FC 1025 F 1 1/4" BSPT 3/4” BSPT 1” FC 1050 F 1 1/2" BSPT FC 1075 F 1 3/4” BSPT 1 1/4” BSPT Код продукта Внешн. диамет р трубы Резьба FC 1025 MNPT 1 1/4" NPT 3/4” FC 1050 MNPT 1 1/2" NPT 1” FC 1075 MNPT 1 3/4” NPT 1 1/4” Код продукта Материал: Хромированная углеродистая сталь Коническая (NPT) или дюймовая (BSPT) резьба Спецификация муфт 40

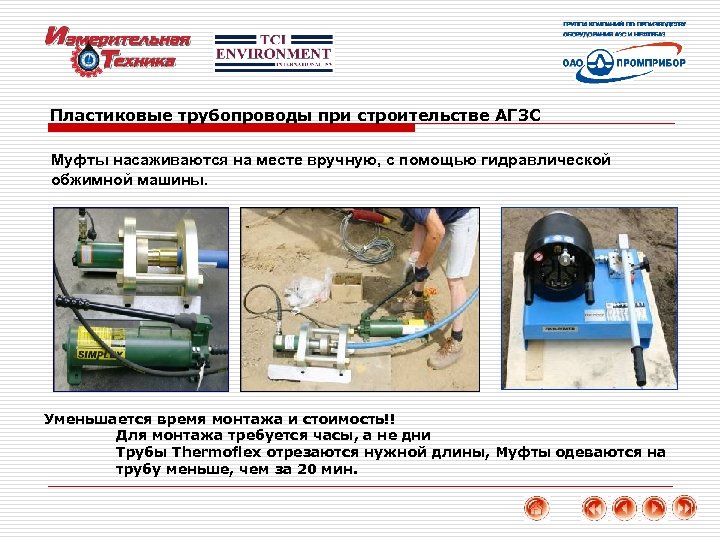

Пластиковые трубопроводы при строительстве АГЗС Муфты насаживаются на месте вручную, с помощью гидравлической обжимной Пластиковые трубопроводы при строительстве АГЗС Муфты насаживаются на месте вручную, с помощью гидравлической обжимной машины. Уменьшается время монтажа и стоимость!! Для монтажа требуется часы, а не дни Трубы Thermoflex отрезаются нужной длины, Муфты одеваются на трубу меньше, чем за 20 мин. 41

Пластиковые трубопроводы при строительстве АГЗС Трубы Thermoflex для СУГ прокладываются под землей между резервуаром, Пластиковые трубопроводы при строительстве АГЗС Трубы Thermoflex для СУГ прокладываются под землей между резервуаром, насосом и топливно-раздаточной колонкой (ТРК), устраняя сложное и трудоёмкое соединение и сварные работы, связанные с монтажом стального трубопровода (не требуется X-ray (рентгеновское) контроль сварного соединения); Отсутствие коррозии; Гибкость, легкость и быстрота монтажа. Монтаж в 2 раза дешевле, а скорость прокладки в 5 раз выше; Прочные, выдерживающие давление в 35 бар, трубопровод и соединения; Перепад давления меньше, чем у стального трубопровода; Пластмассовая труба в 100 раз гибче, чем металлическая, при меньшем диаметре обеспечивает равный расход жидкости (газа); Срок эксплуатации трубопровода 30 и более лет. Расчетный срок службы около 50 лет, что в разы больше, чем у металлических труб. 42

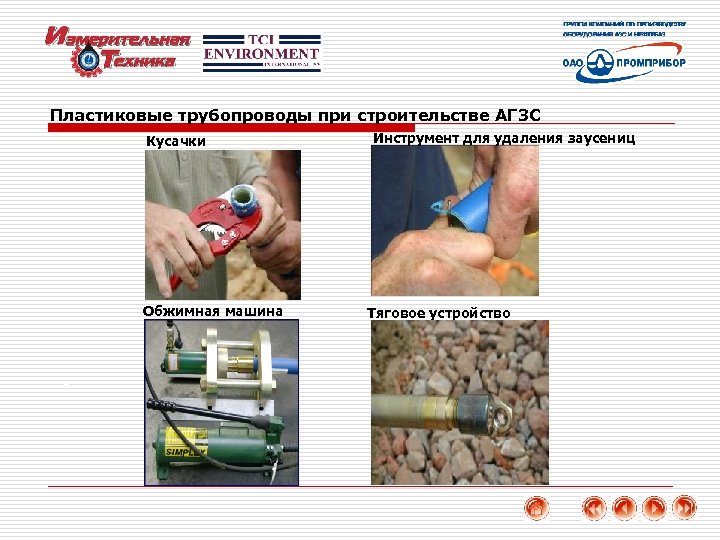

Пластиковые трубопроводы при строительстве АГЗС Кусачки Обжимная машина Инструмент для удаления заусениц Тяговое устройство Пластиковые трубопроводы при строительстве АГЗС Кусачки Обжимная машина Инструмент для удаления заусениц Тяговое устройство - 43

Пластиковые трубопроводы при строительстве АГЗС 35 бар расчетное давление (по стандарту в Бельгии) Обмыливание Пластиковые трубопроводы при строительстве АГЗС 35 бар расчетное давление (по стандарту в Бельгии) Обмыливание 44

Пластиковые трубопроводы при строительстве АГЗС Монтаж АГЗС в Бельгии (Belgium - Bilzen) 1 x Пластиковые трубопроводы при строительстве АГЗС Монтаж АГЗС в Бельгии (Belgium - Bilzen) 1 x 80 м LP 1025 – DN 20 продуктовая линия 1 x 80 м LP 1050 – DN 25 паровозвратная линия Время монтажа и опробования – 5 часов! 45

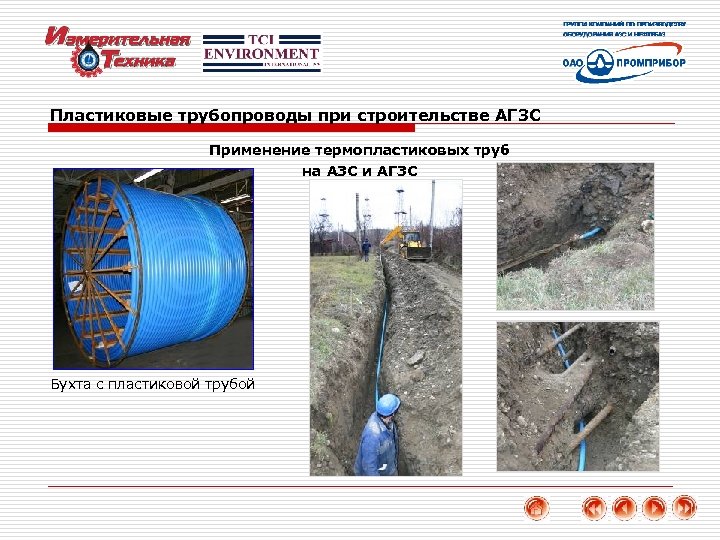

Пластиковые трубопроводы при строительстве АГЗС Применение термопластиковых труб на АЗС и АГЗС Бухта с Пластиковые трубопроводы при строительстве АГЗС Применение термопластиковых труб на АЗС и АГЗС Бухта с пластиковой трубой 46

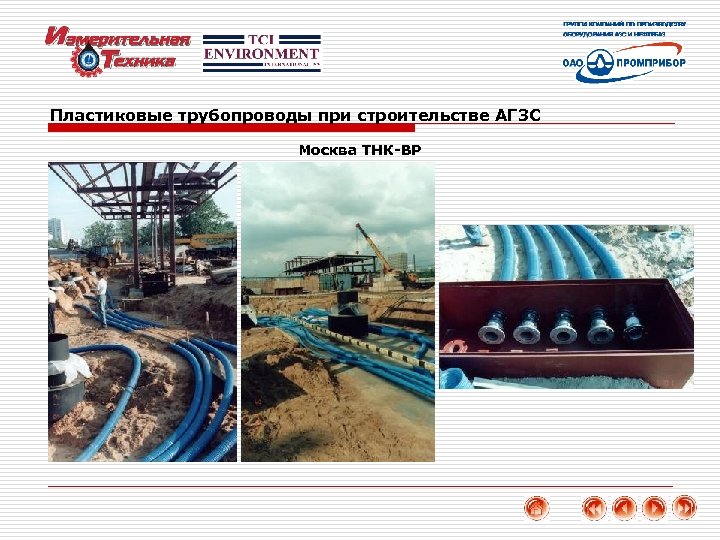

Пластиковые трубопроводы при строительстве АГЗС Москва ТНК-BP 47 Пластиковые трубопроводы при строительстве АГЗС Москва ТНК-BP 47

Пластиковые трубопроводы при строительстве АГЗС 48 Пластиковые трубопроводы при строительстве АГЗС 48

Пластиковые трубопроводы при строительстве АГЗС BP Внуково 49 Пластиковые трубопроводы при строительстве АГЗС BP Внуково 49

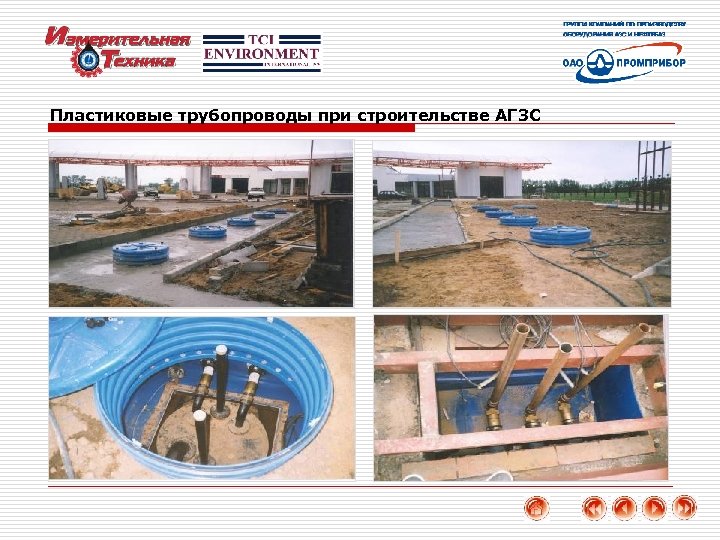

Пластиковые трубопроводы при строительстве АГЗС 50 Пластиковые трубопроводы при строительстве АГЗС 50

Пластиковые трубопроводы при строительстве АГЗС 51 Пластиковые трубопроводы при строительстве АГЗС 51

Спасибо за внимание! ОАО «Промприбор» : ул. Мира, 40, г. Ливны, Орловская обл. , Спасибо за внимание! ОАО «Промприбор» : ул. Мира, 40, г. Ливны, Орловская обл. , Россия, 303858 Барабанов Андрей Александрович – директор производства оборудования АГЗС и ГНС Телефон: +7 (48677) 315 07. Моб. : +7(910) 300 61 09 Факс: +7 (48677) 316 56, 316 57, 315 06. Http: //www. prompribor. ru E-mail: [email protected] ru 52
