Оросительный поверхностный абсорбер с горизонтальным слоем жидкости
Плёночные абсорберы с нисходящей плёнкой а – трубчатый, б – с листовой насадкой 1 – трубы; 2 – трубные решетки; 3 – пластины; 4 – распределительное устройство
Насадочные абсорберы: а – со сплошной загрузкой насадки; б – с послойной загрузкой насадки: 1 – поддерживающие решётки; 2 – насадка; 3 – устройство для распределения жидкости; 4 – перераспределитель; 5 – желоб; 6 - патрубок

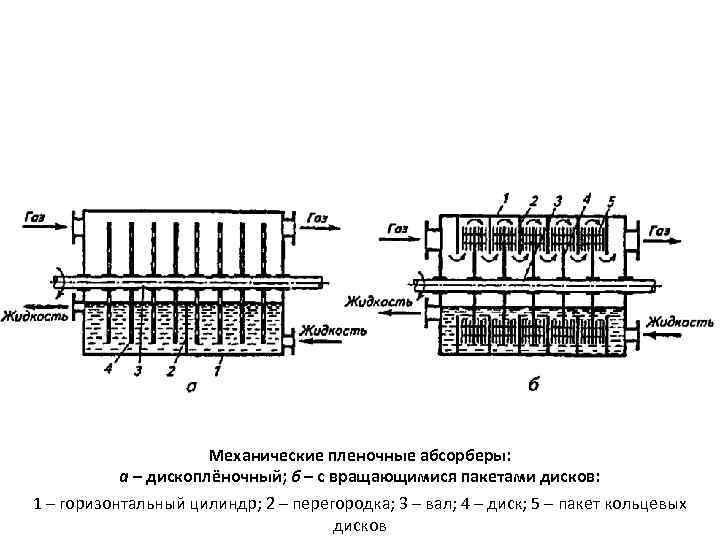

Механические пленочные абсорберы: а – дископлёночный; б – с вращающимися пакетами дисков: 1 – горизонтальный цилиндр; 2 – перегородка; 3 – вал; 4 – диск; 5 – пакет кольцевых дисков
Барботажные абсорберы со сплошным слоем: а – противоточный; б - прямоточный 1 – корпус; 2 – решётка; 3 – сплошной барботажный слой; 4 - гидрозатвор
Тарельчатый барботажный абсорбер с капсульными колпачками: а - колонна с тарелками; б - две соседние тарелки; в – капсульный колпачок 1 - тарелки; 2 - газовые патрубки; 3 - круглые колпачки; 4 - переточные перегородки с порогами; 5 - гидравлические затворы; 6 корпус колонны
Тарельчатый барботажный абсорбер с ситчатыми тарелками: а - колонна с тарелками; б - две соседние тарелки: 1 - тарелки; 2 - переточные перегородки; 3 - гидравлические затворы; 4 - корпус колонны
Устройство клапанных тарелок: а - две соседние тарелки с круглыми клапанами; б - принцип работы клапана 1 - тарелка; 2 - клапан; 3 - переточная перегородка с порогом; 4 - гидравлический затвор; 5 - корпус колонны; 6 - диск клапана; 7 - ограничители подъема клапана
Барботажный абсорбер с провальными тарелками: а - колонна с провальными тарелками; б - две соседние дырчатые провальные тарелки 1 - колонна; 2 - тарелки
Полые распыливающие абсорберы: а – факел распыла направлен вниз; б – факел распыла направлен под углом (двухрядное расположение форсунок); в – с пережимом в нижней части
Скоростные распыливающие абсорберы: а – Вентури с плёночным орошением; б – распыливающего типа с несколькими конусами; в – бесфорсуночные Вентури
Механические абсорберы: а – с вращающимся погружным конусом; б - с разбрызгивающими валками лопастного типа; в – с разбрызгивающими дисками 1 – кожух; 2 – тарелка; 3 – перегородка; 4 – конус; 5 – вал; 6 – диски
