Ориентирование навигация и радиосвязь При работе в природной

Ориентирование, навигация и радиосвязь При работе в природной среде

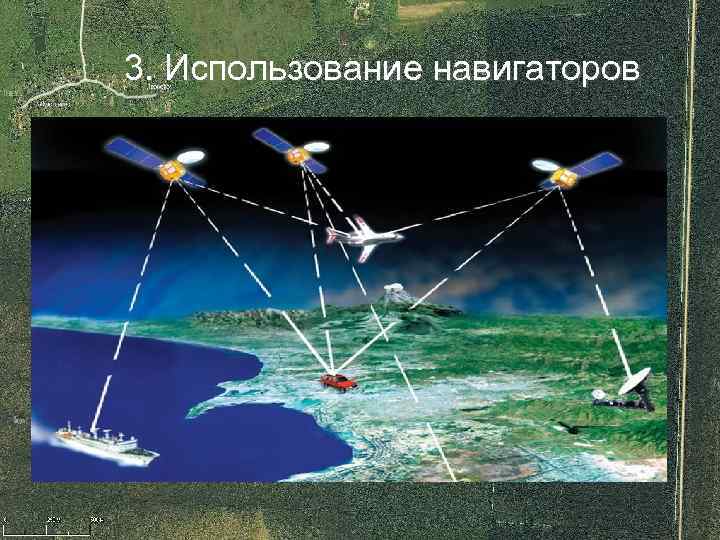

3. Использование навигаторов

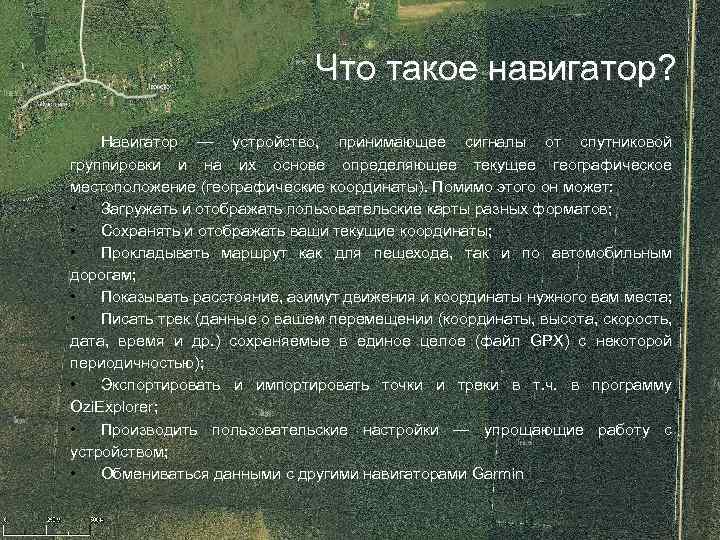

Что такое навигатор? Навигатор — устройство, принимающее сигналы от спутниковой группировки и на их основе определяющее текущее географическое местоположение (географические координаты). Помимо этого он может: • Загружать и отображать пользовательские карты разных форматов; • Сохранять и отображать ваши текущие координаты; • Прокладывать маршрут как для пешехода, так и по автомобильным дорогам; • Показывать расстояние, азимут движения и координаты нужного вам места; • Писать трек (данные о вашем перемещении (координаты, высота, скорость, дата, время и др. ) сохраняемые в единое целое (файл GPX) с некоторой периодичностью); • Экспортировать и импортировать точки и треки в т. ч. в программу Ozi. Explorer; • Производить пользовательские настройки — упрощающие работу с устройством; • Обмениваться данными с другими навигаторами Garmin

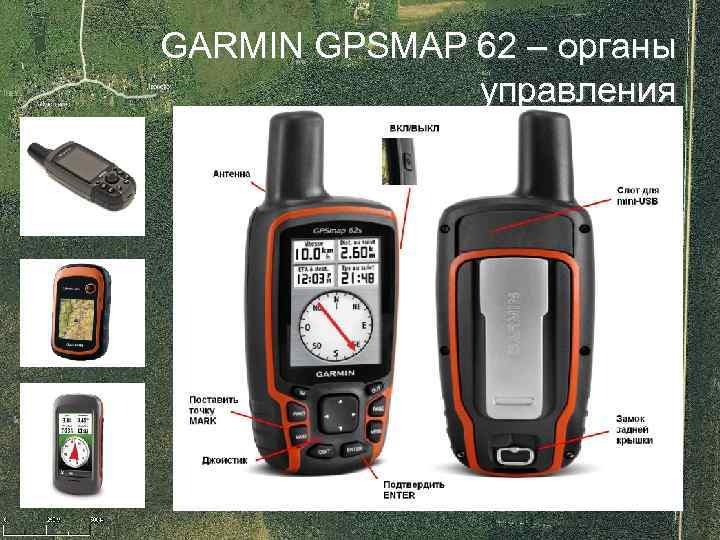

GARMIN GPSMAP 62 – органы управления

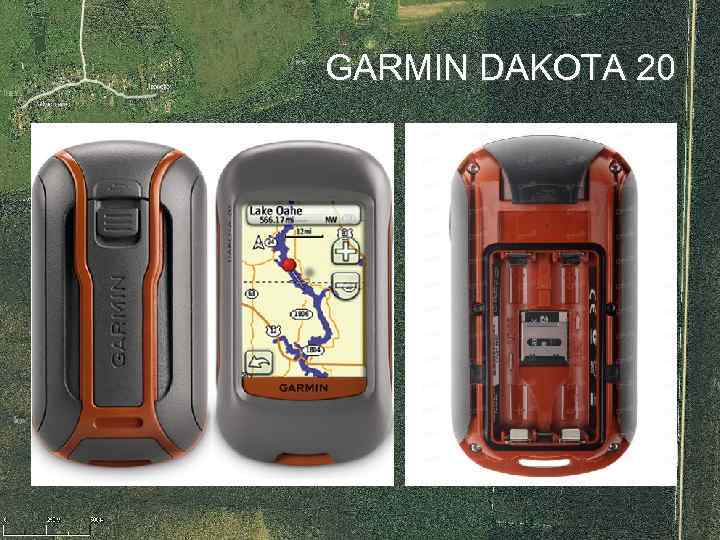

GARMIN DAKOTA 20

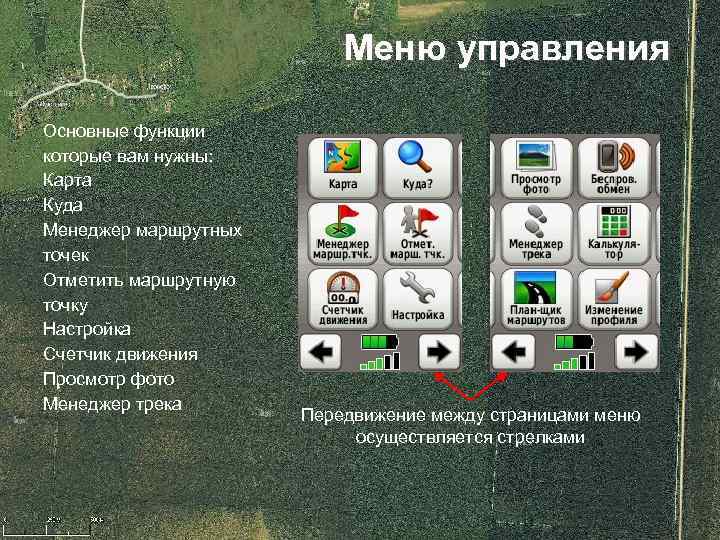

Меню управления Основные функции которые вам нужны: Карта Куда Менеджер маршрутных точек Отметить маршрутную точку Настройка Счетчик движения Просмотр фото Менеджер трека Передвижение между страницами меню осуществляется стрелками

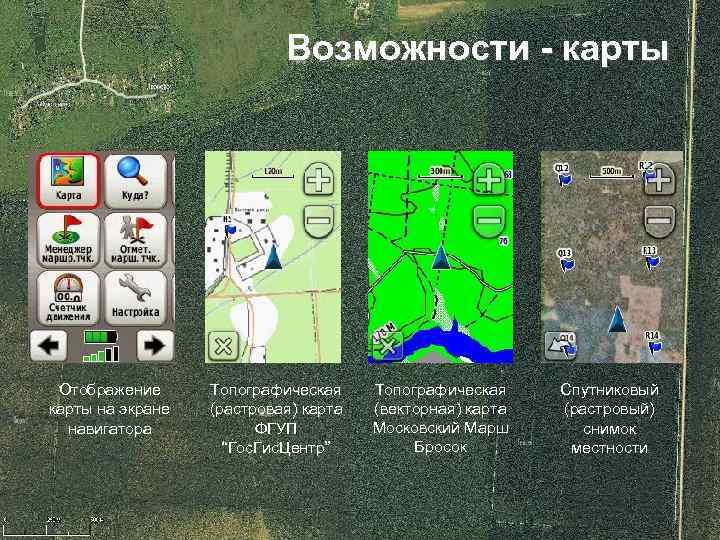

Возможности - карты Отображение карты на экране навигатора Топографическая (растровая) карта ФГУП “Гос. Гис. Центр” Топографическая (векторная) карта Московский Марш Бросок Спутниковый (растровый) снимок местности

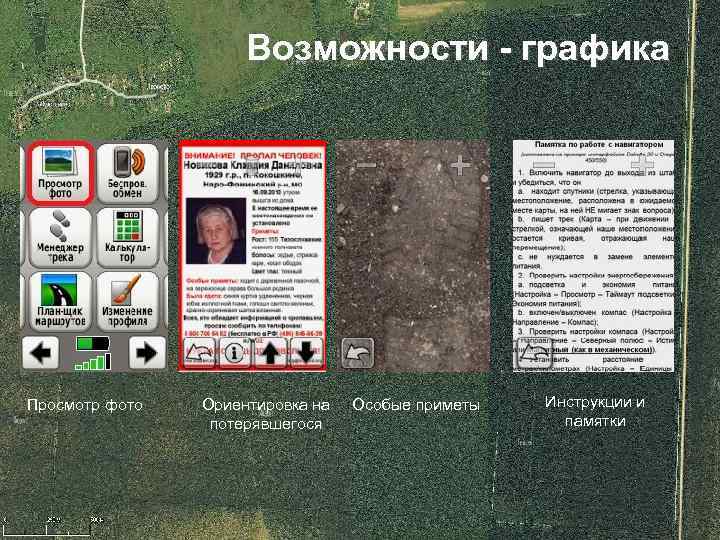

Возможности - графика Просмотр фото Ориентировка на потерявшегося Особые приметы Инструкции и памятки

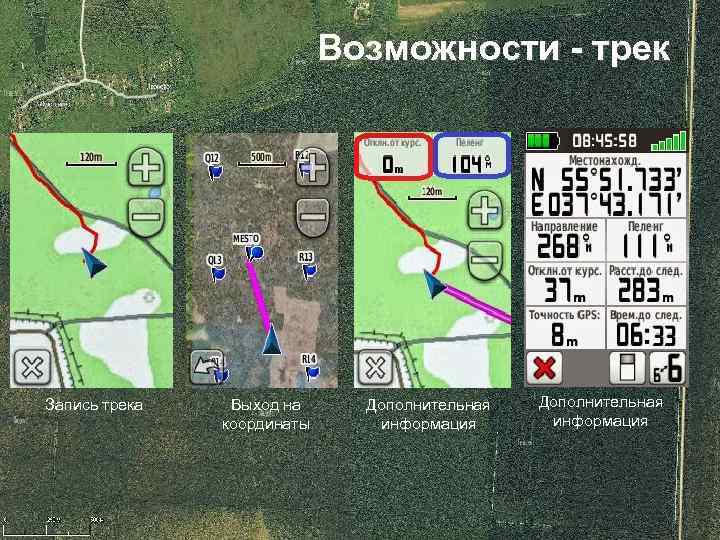

Возможности - трек Запись трека Выход на координаты Дополнительная информация

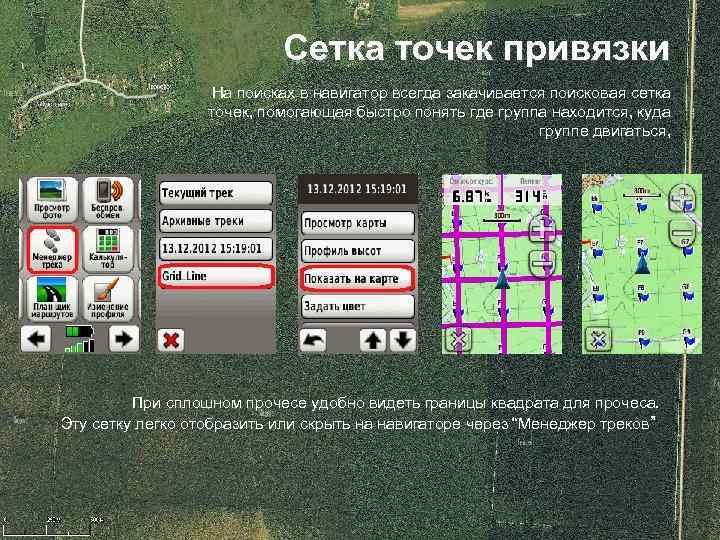

Сетка точек привязки На поисках в навигатор всегда закачивается поисковая сетка точек, помогающая быстро понять где группа находится, куда группе двигаться, При сплошном прочесе удобно видеть границы квадрата для прочеса. Эту сетку легко отобразить или скрыть на навигаторе через “Менеджер треков”

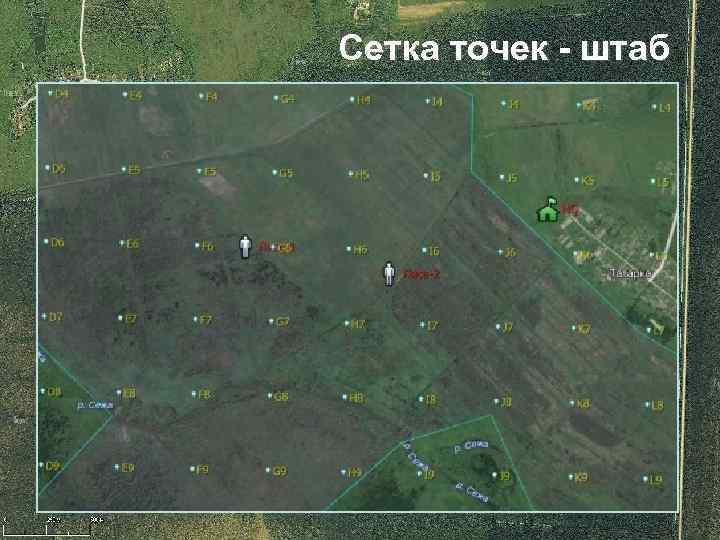

Сетка точек - штаб

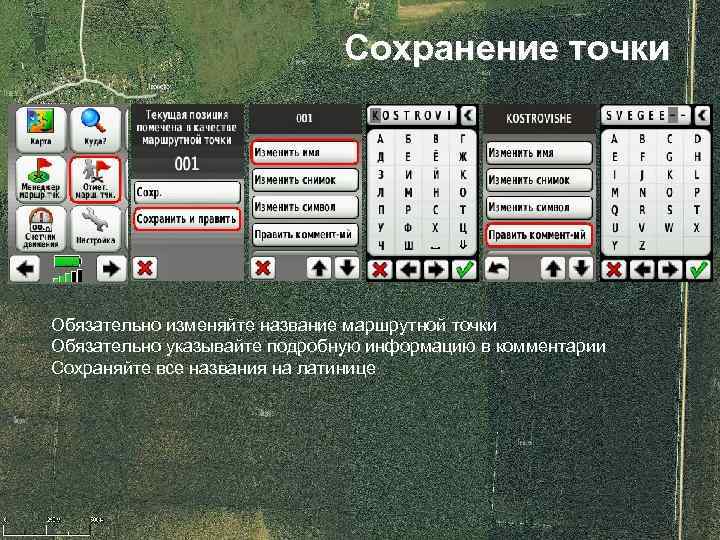

Сохранение точки Обязательно изменяйте название маршрутной точки Обязательно указывайте подробную информацию в комментарии Сохраняйте все названия на латинице

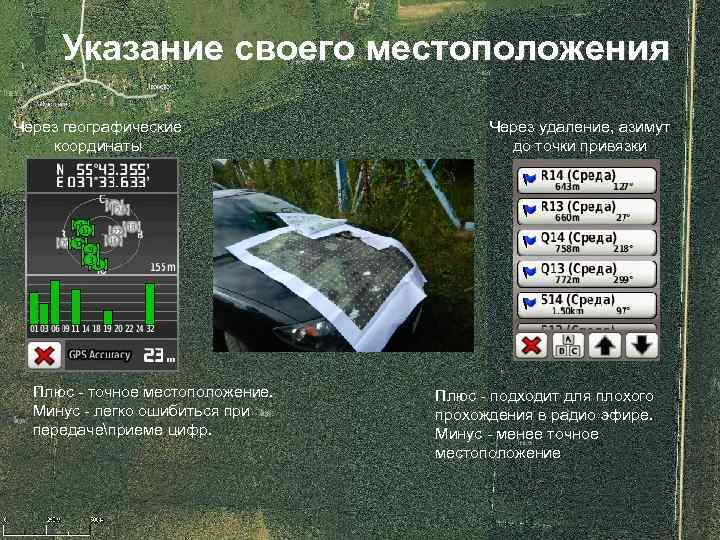

Указание своего местоположения Через географические координаты Плюс - точное местоположение. Минус - легко ошибиться при передачеприеме цифр. Через удаление, азимут до точки привязки Плюс - подходит для плохого прохождения в радио эфире. Минус - менее точное местоположение

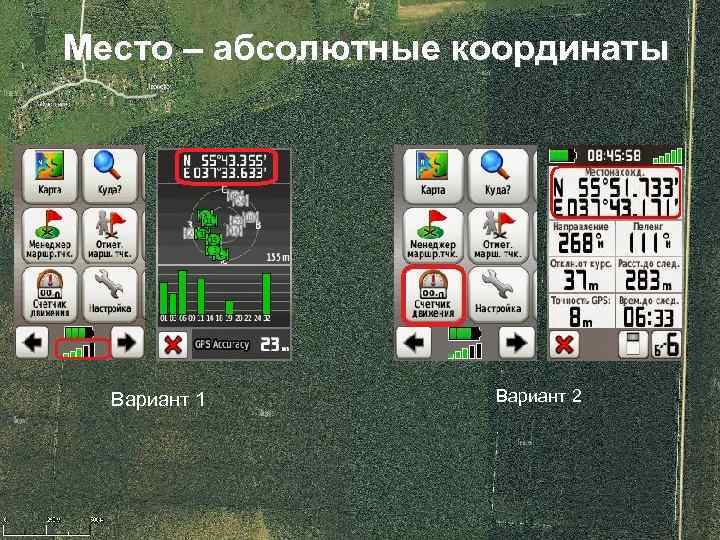

Место – абсолютные координаты Вариант 1 Вариант 2

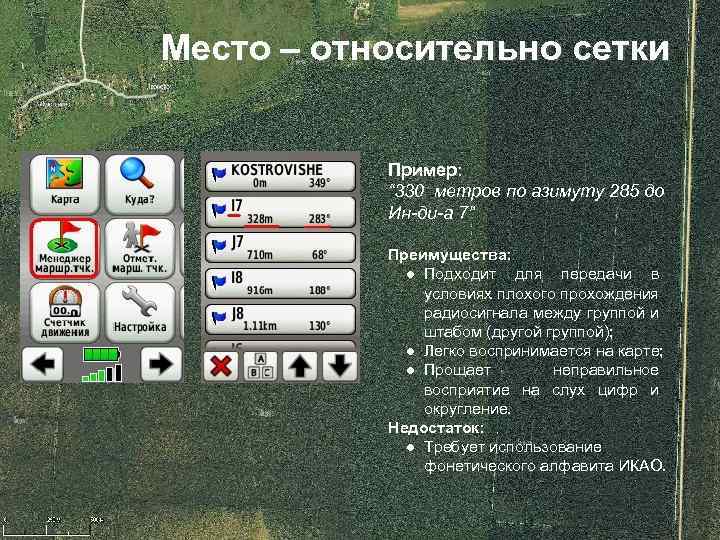

Место – относительно сетки Пример: “ 330 метров по азимуту 285 до Ин-ди-а 7” Преимущества: ● Подходит для передачи в условиях плохого прохождения радиосигнала между группой и штабом (другой группой); ● Легко воспринимается на карте; ● Прощает неправильное восприятие на слух цифр и округление. Недостаток: ● Требует использование фонетического алфавита ИКАО.

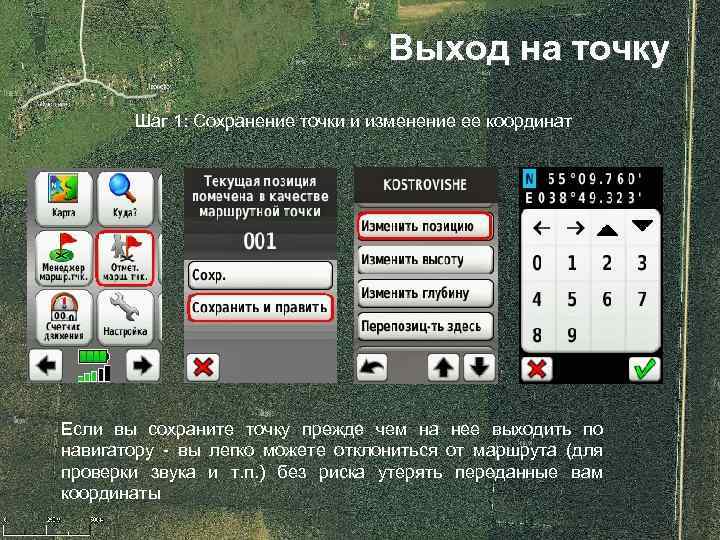

Выход на точку Шаг 1: Сохранение точки и изменение ее координат Если вы сохраните точку прежде чем на нее выходить по навигатору - вы легко можете отклониться от маршрута (для проверки звука и т. п. ) без риска утерять переданные вам координаты

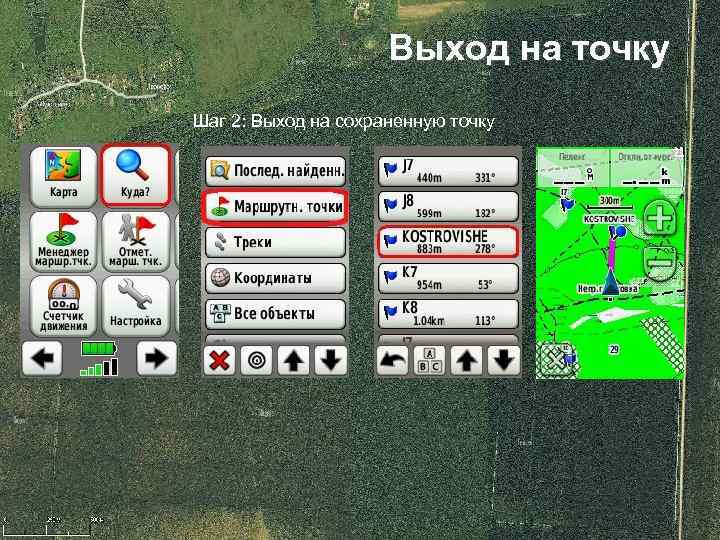

Выход на точку Шаг 2: Выход на сохраненную точку

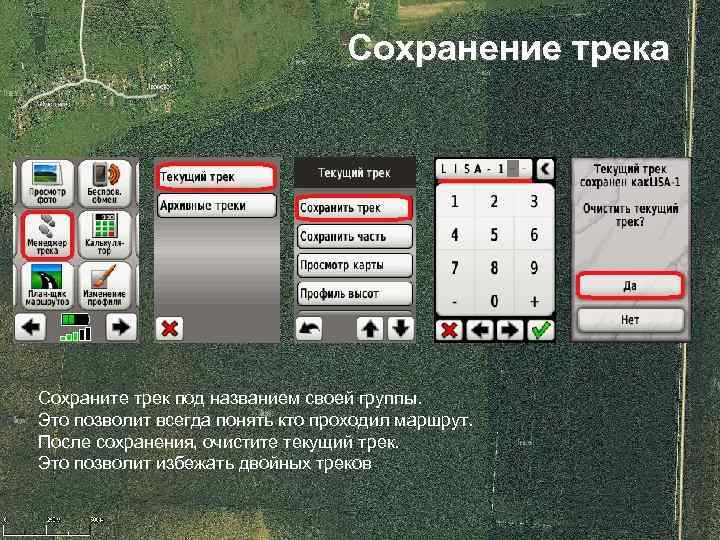

Сохранение трека Сохраните трек под названием своей группы. Это позволит всегда понять кто проходил маршрут. После сохранения, очистите текущий трек. Это позволит избежать двойных треков

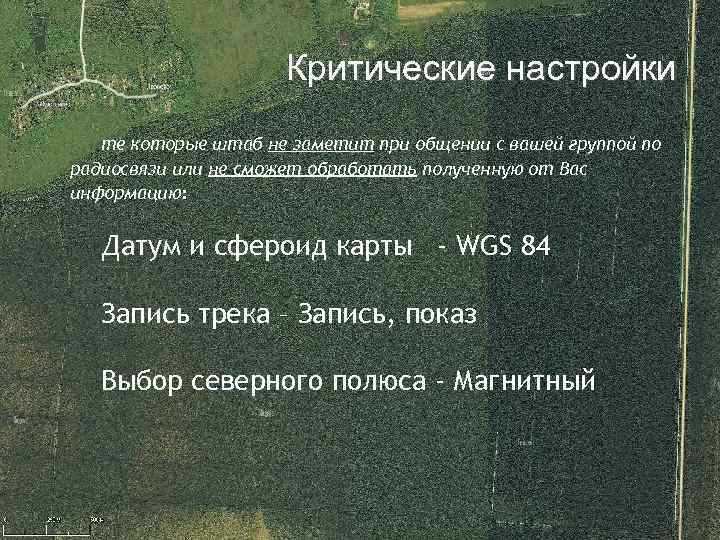

Критические настройки те которые штаб не заметит при общении с вашей группой по радиосвязи или не сможет обработать полученную от Вас информацию: Датум и сфероид карты - WGS 84 Запись трека – Запись, показ Выбор северного полюса - Магнитный

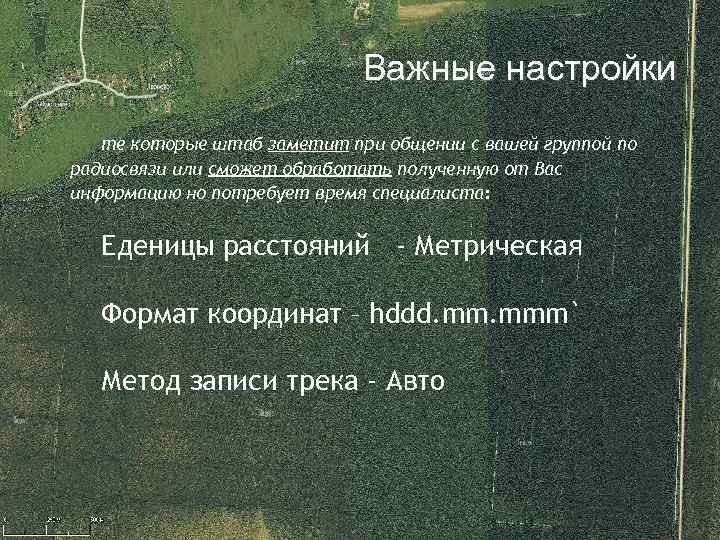

Важные настройки те которые штаб заметит при общении с вашей группой по радиосвязи или сможет обработать полученную от Вас информацию но потребует время специалиста: Еденицы расстояний - Метрическая Формат координат – hddd. mmm` Метод записи трека - Авто

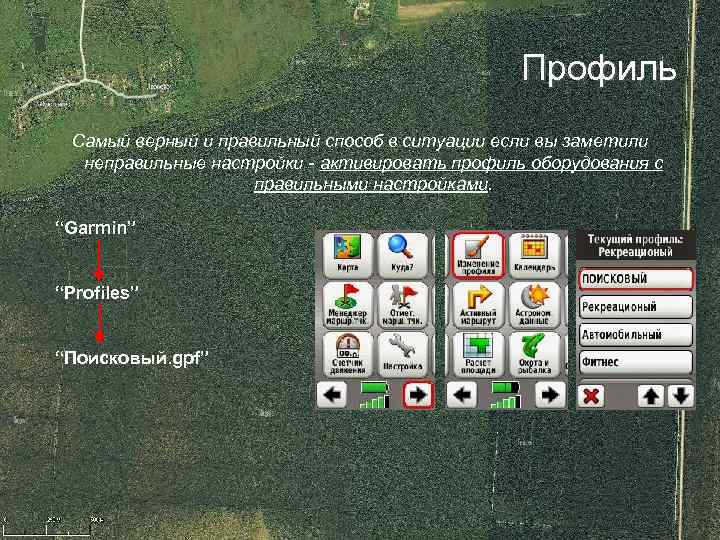

Профиль Самый верный и правильный способ в ситуации если вы заметили неправильные настройки - активировать профиль оборудования с правильными настройками. “Garmin” “Profiles” “Поисковый. gpf”

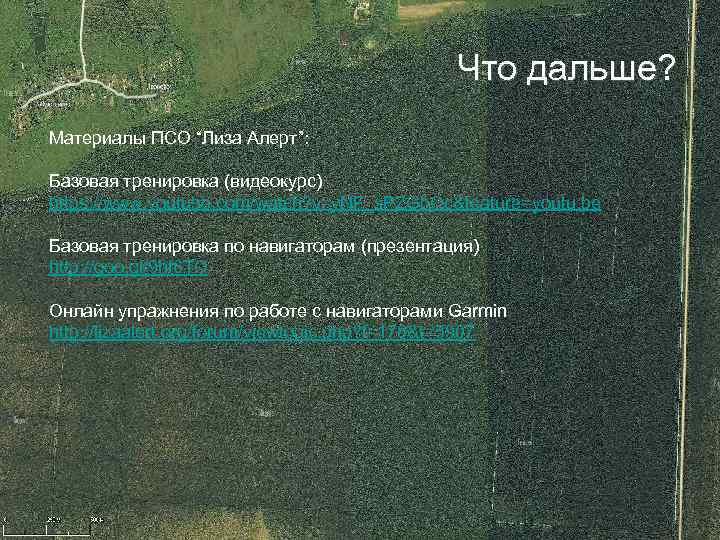

Что дальше? Материалы ПСО “Лиза Алерт”: Базовая тренировка (видеокурс) https: //www. youtube. com/watch? v=y. NF_s. PZGb. Oc&feature=youtu. be Базовая тренировка по навигаторам (презентация) http: //goo. gl/9 hf 6 TO Онлайн упражнения по работе с навигаторами Garmin http: //lizaalert. org/forum/viewtopic. php? f=178&t=5907
