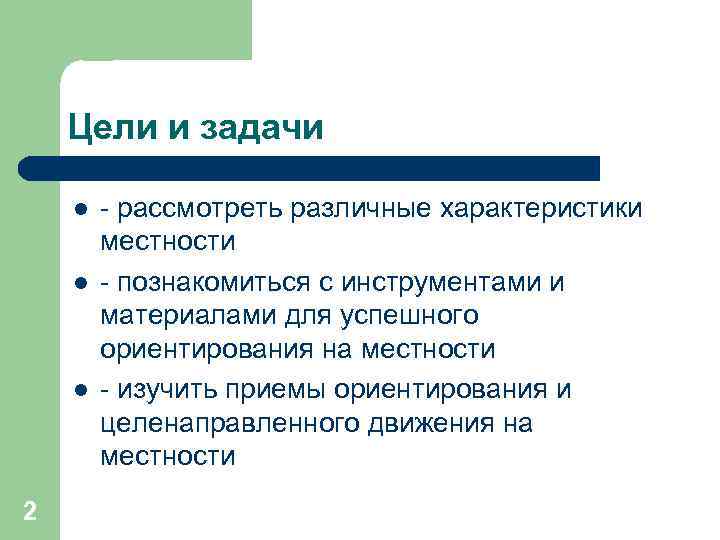

Цели и задачи l - рассмотреть различные характеристики местности l - познакомиться с инструментами и материалами для успешного ориентирования на местности l - изучить приемы ориентирования и целенаправленного движения на местности 2

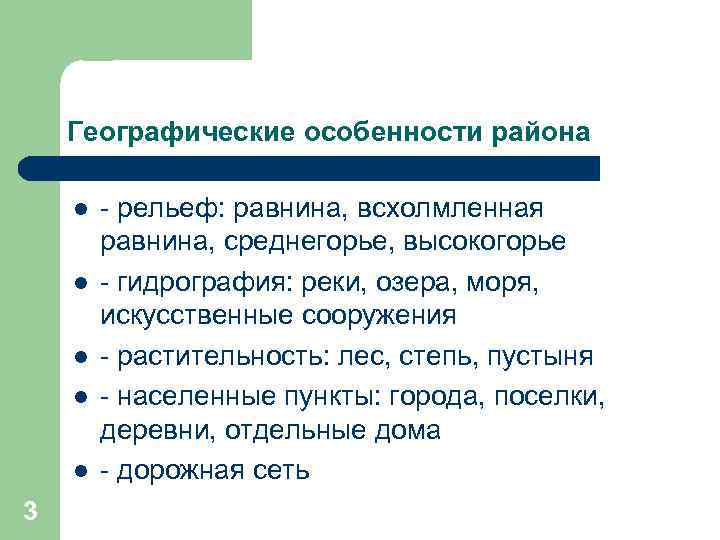

Географические особенности района l - рельеф: равнина, всхолмленная равнина, среднегорье, высокогорье l - гидрография: реки, озера, моря, искусственные сооружения l - растительность: лес, степь, пустыня l - населенные пункты: города, поселки, деревни, отдельные дома l - дорожная сеть 3

Картография l Картография изучает методы создания и использования карт. l Картография – наука занимающаяся составлением масштабных графических схем земной поверхности, использующихся в дальнейшем для разных целей. 4

Развертка шара с разрывами 5

Цилиндрическая проекция (Меркатора) 6

Коническая проекция 7

Азимутальная проекция 8

Поперечная цилиндрическая проекция 9

Проекция Гаусса-Крюгера – геодезическая проекция, условно разделенная на всю поверхность Земли 60 зонами меридианами, проведенными через 6°, где форма зоны – сферический двуугольник. Счет зон в проекции Гаусса-Крюгера ведется от Гринвичского меридиана на восток. Средний меридиан зоны называется осевым. Долгота осевого меридиана L 0 любой зоны в восточном полушарии подсчитывается по формуле: L 0=6°*n - 3° а в западном – по формуле: L 0=360° - (6°*n - 3°), где n - номер зоны. 10

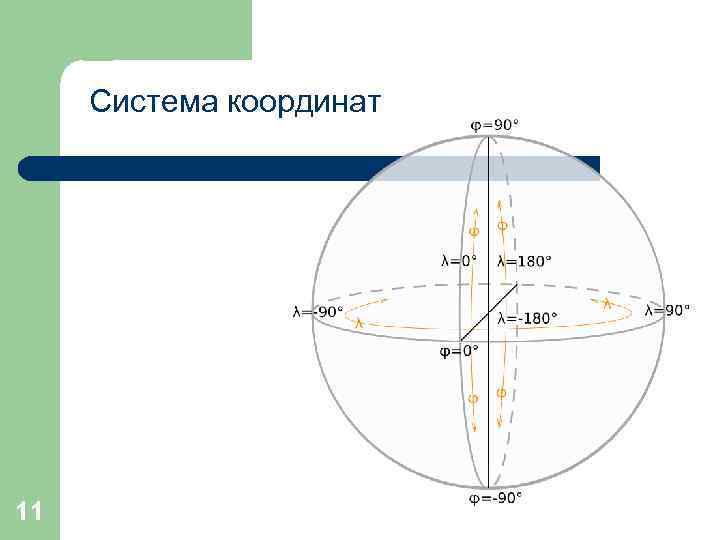

Система координат 11

КАРТЫ l Карта - это построенное в картографической проекции, уменьшенное, обобщенное изображение поверхности Земли, другого небесного тела или внеземного пространства, показывающее расположенные на ней объекты или явления в определенной системе условных знаков. 12

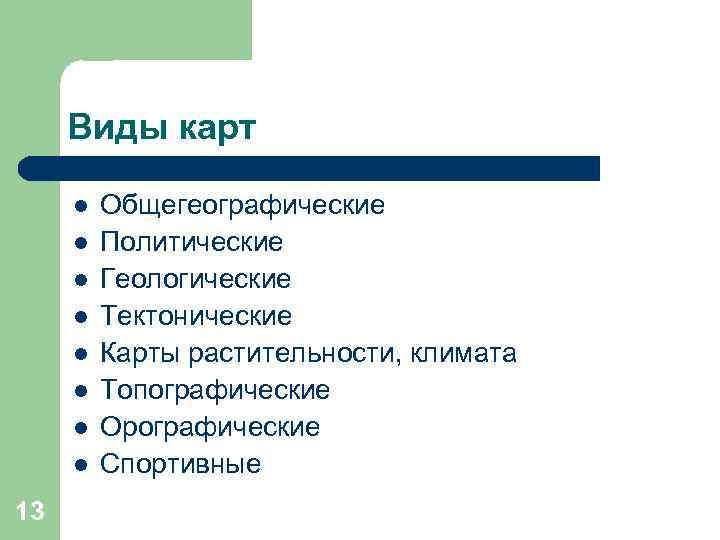

Виды карт l Общегеографические l Политические l Геологические l Тектонические l Карты растительности, климата l Топографические l Орографические l Спортивные 13

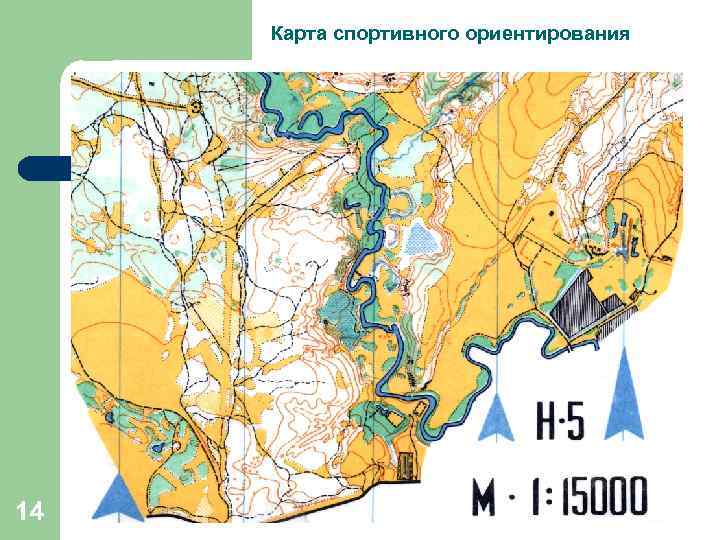

Карта спортивного ориентирования 14

Орографическая схема (хребтовка) 15

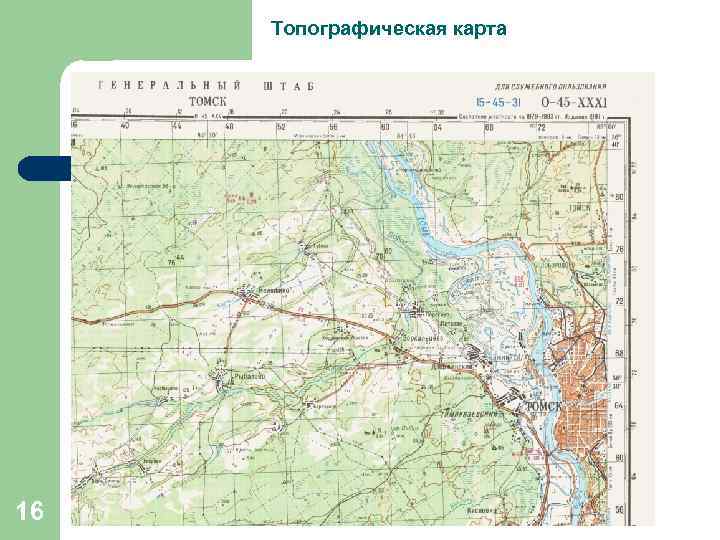

Топографическая карта 16

l Топографическая карта - подробная многолистная общегеографическая карта, единая по содержанию, математической основе и оформлению, передающая размещение и свойства основных природных и социально- экономических объектов местности. 17

Масштабы карт l крупно- (1: 200 000 и крупнее), l средне- (от 1: 200 000 и до 1: 1 000 включительно) l мелкомасштабные (мельче 1: 1 000) Точность масштаба - это отрезок горизонтального проложения линии, соответствующий 0, 1 мм на плане. 18

Номенклатура карт 19

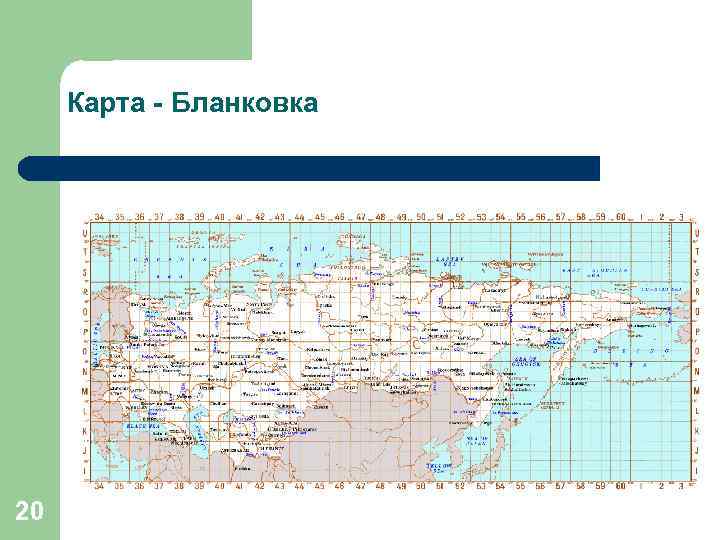

Карта - Бланковка 20

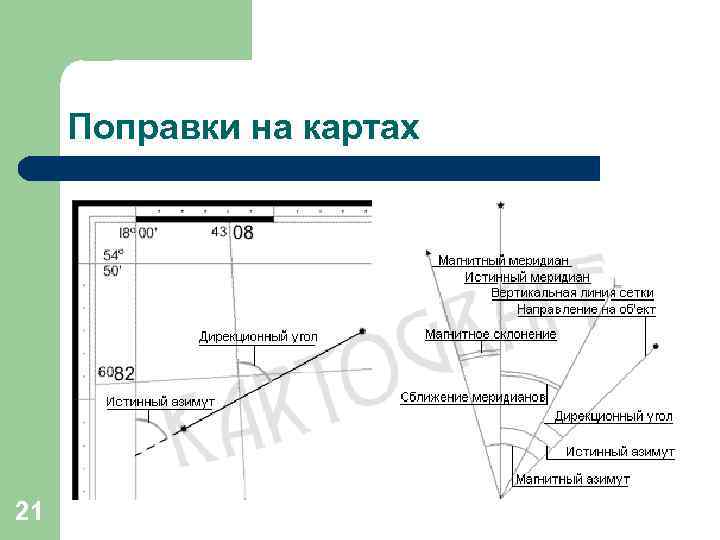

Поправки на картах 21

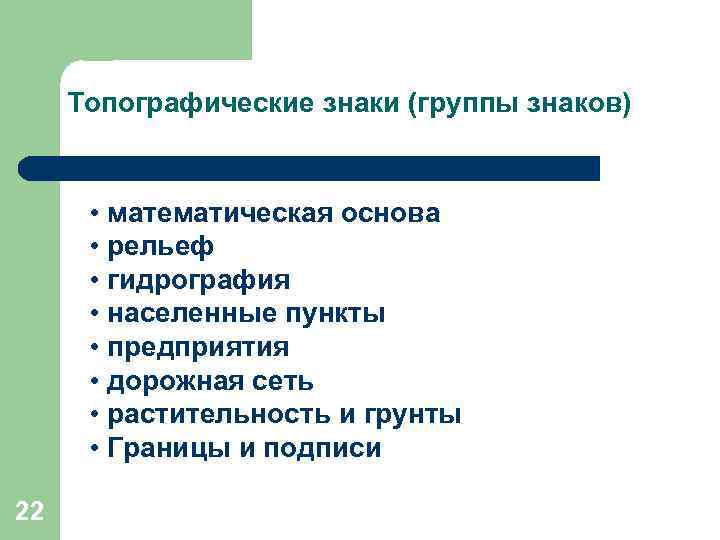

Топографические знаки (группы знаков) • математическая основа • рельеф • гидрография • населенные пункты • предприятия • дорожная сеть • растительность и грунты • Границы и подписи 22

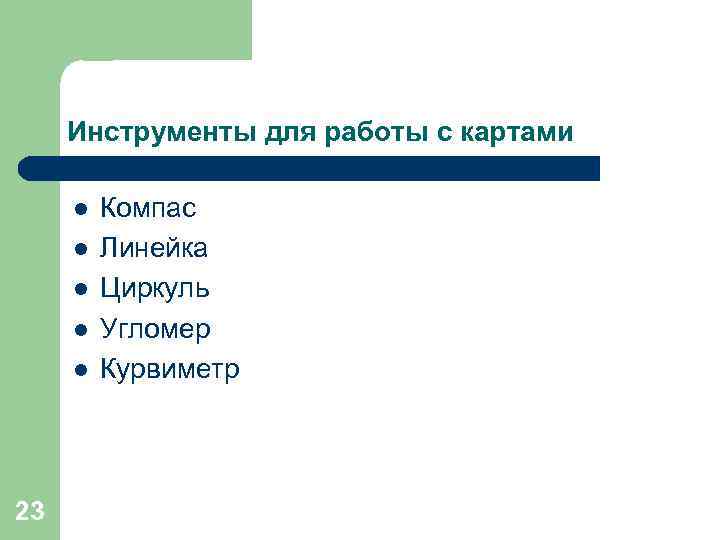

Инструменты для работы с картами l Компас l Линейка l Циркуль l Угломер l Курвиметр 23

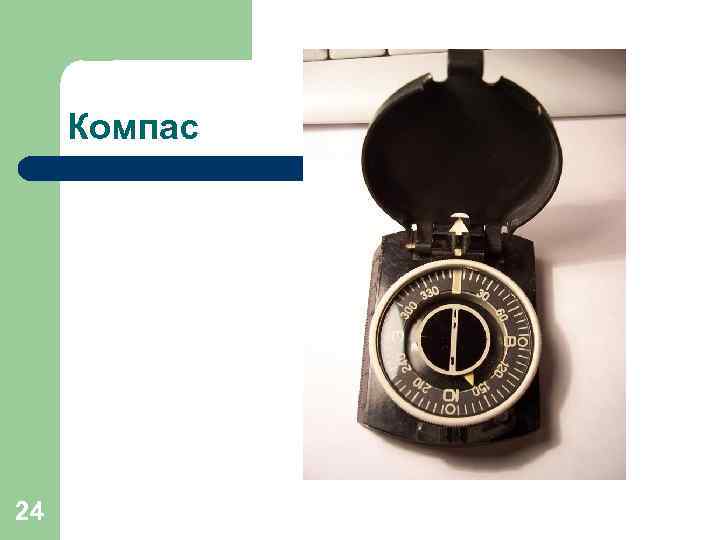

Компас 24

Курвиметр 25

Шкала заложений (расстояние между горизонталями) 26

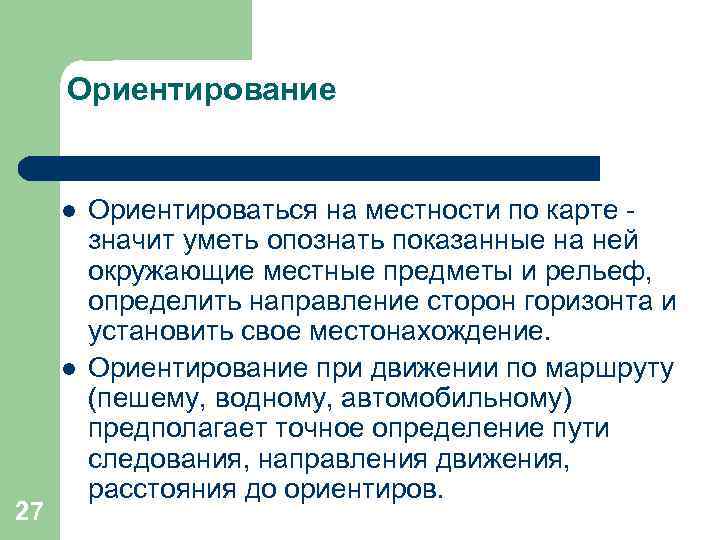

Ориентирование l Ориентироваться на местности по карте - значит уметь опознать показанные на ней окружающие местные предметы и рельеф, определить направление сторон горизонта и установить свое местонахождение. l Ориентирование при движении по маршруту (пешему, водному, автомобильному) предполагает точное определение пути следования, направления движения, расстояния до ориентиров. 27

Ориентиры l Точечные (одиночные сооружения, тригопункты (сигналы), объекты не выражающиеся в масштабах карты, пересечения линейных ориентиров) l Линейные (дороги, ЛЭП, реки) l Площадные (кварталы, населенные пункты, водоемы, поля, лес) 28

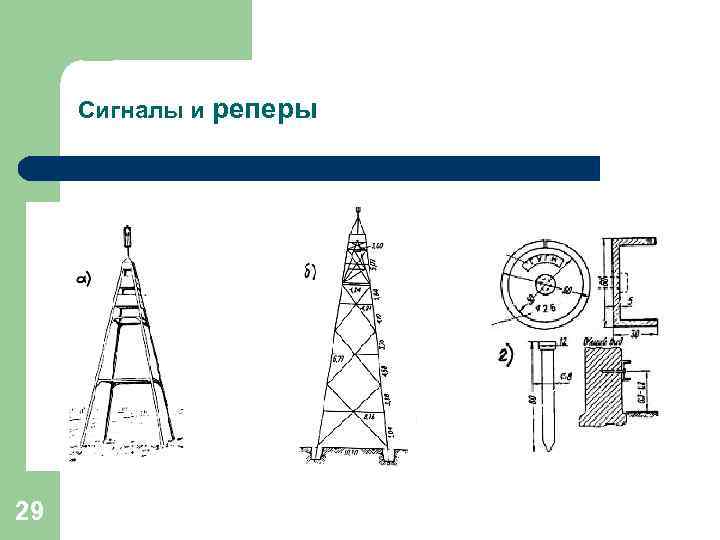

Сигналы и реперы 29

Определение расстояний l глазомерная оценка (при достаточной тренировке расстояния до I км удается определять с точностью около I 0 процентов) l промер шагами между двумяориентирами (при хорошо выверенном шаге ошибка определения редко превышает 5 процентов) l расчет по времени и средней скорости движения. l велокомпьютер 30

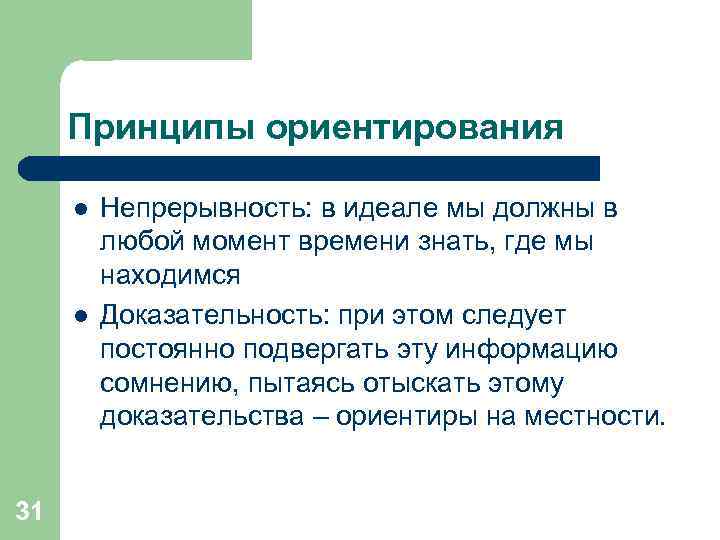

Принципы ориентирования l Непрерывность: в идеале мы должны в любой момент времени знать, где мы находимся l Доказательность: при этом следует постоянно подвергать эту информацию сомнению, пытаясь отыскать этому доказательства – ориентиры на местности. 31

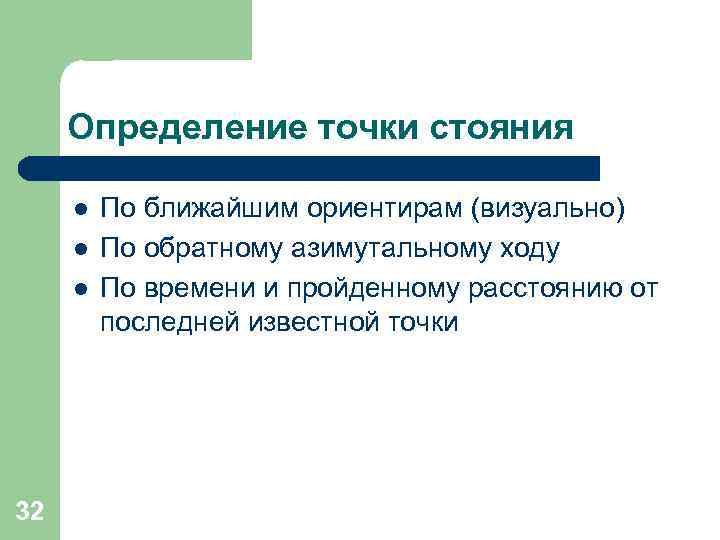

Определение точки стояния l По ближайшим ориентирам (визуально) l По обратному азимутальному ходу l По времени и пройденному расстоянию от последней известной точки 32

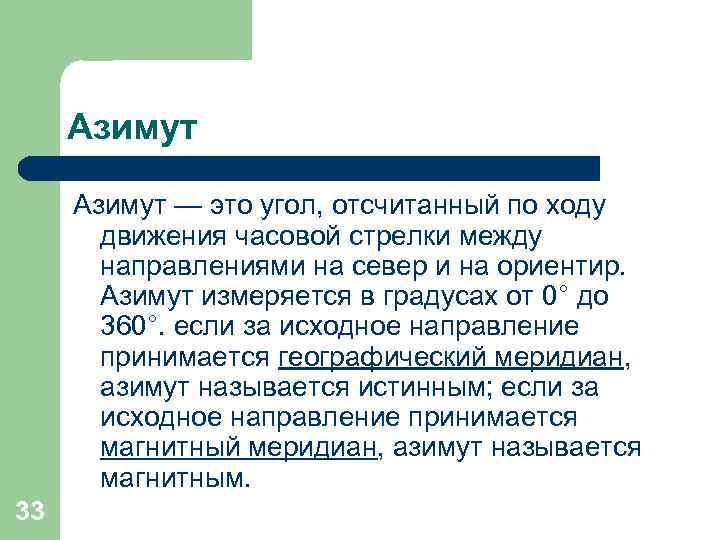

Азимут — это угол, отсчитанный по ходу движения часовой стрелки между направлениями на север и на ориентир. Азимут измеряется в градусах от 0° до 360°. если за исходное направление принимается географический меридиан, азимут называется истинным; если за исходное направление принимается магнитный меридиан, азимут называется магнитным. 33

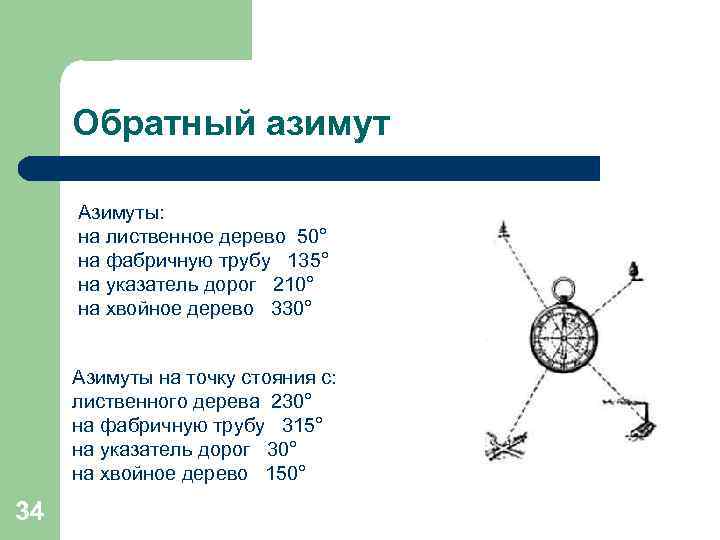

Обратный азимут Азимуты: на лиственное дерево 50° на фабричную трубу 135° на указатель дорог 210° на хвойное дерево 330° Азимуты на точку стояния с: лиственного дерева 230° на фабричную трубу 315° на указатель дорог 30° на хвойное дерево 150° 34

Движение по азимуту 35

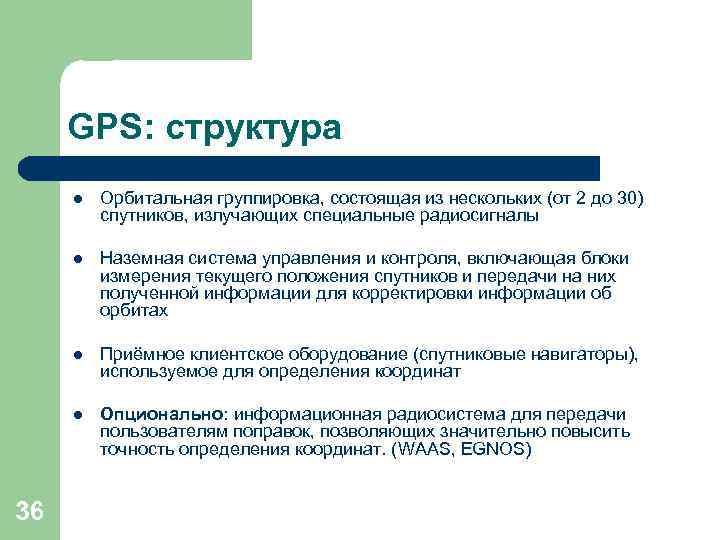

GPS: структура l Орбитальная группировка, состоящая из нескольких (от 2 до 30) спутников, излучающих специальные радиосигналы l Наземная система управления и контроля, включающая блоки измерения текущего положения спутников и передачи на них полученной информации для корректировки информации об орбитах l Приёмное клиентское оборудование (спутниковые навигаторы), используемое для определения координат l Опционально: информационная радиосистема для передачи пользователям поправок, позволяющих значительно повысить точность определения координат. (WAAS, EGNOS) 36

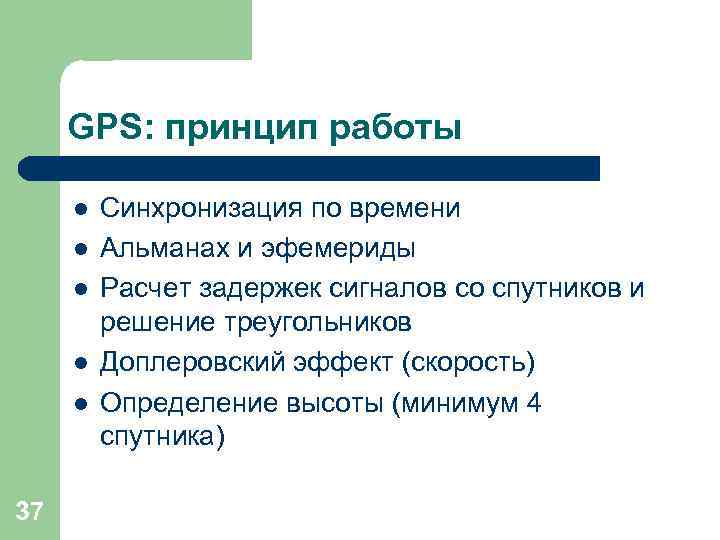

GPS: принцип работы l Синхронизация по времени l Альманах и эфемериды l Расчет задержек сигналов со спутников и решение треугольников l Доплеровский эффект (скорость) l Определение высоты (минимум 4 спутника) 37

Виды приемников l Отдельные Интегрированные GPS МОДУЛИ 38

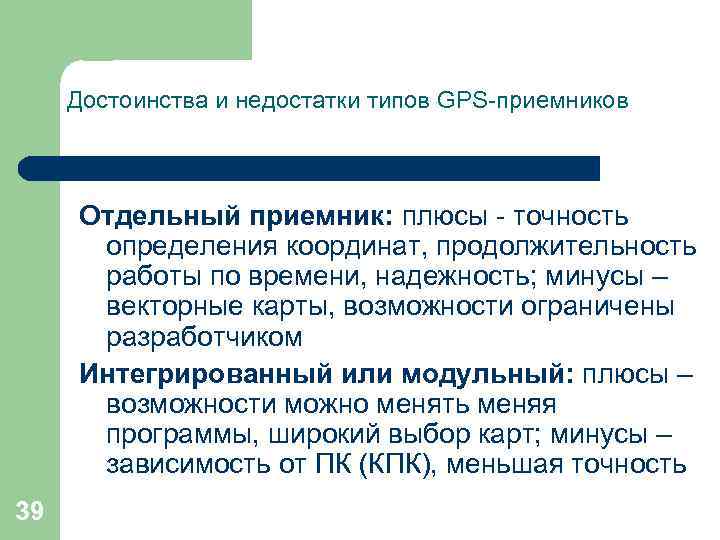

Достоинства и недостатки типов GPS-приемников Отдельный приемник: плюсы - точность определения координат, продолжительность работы по времени, надежность; минусы – векторные карты, возможности ограничены разработчиком Интегрированный или модульный: плюсы – возможности можно менять меняя программы, широкий выбор карт; минусы – зависимость от ПК (КПК), меньшая точность 39

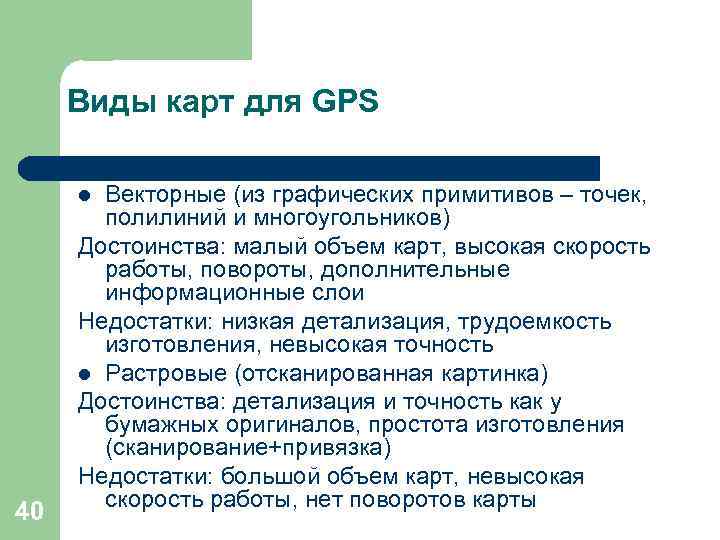

Виды карт для GPS l Векторные (из графических примитивов – точек, полилиний и многоугольников) Достоинства: малый объем карт, высокая скорость работы, повороты, дополнительные информационные слои Недостатки: низкая детализация, трудоемкость изготовления, невысокая точность l Растровые (отсканированная картинка) Достоинства: детализация и точность как у бумажных оригиналов, простота изготовления (сканирование+привязка) Недостатки: большой объем карт, невысокая скорость работы, нет поворотов карты 40

Программа для растровых карт - Ozi. Explorer 41

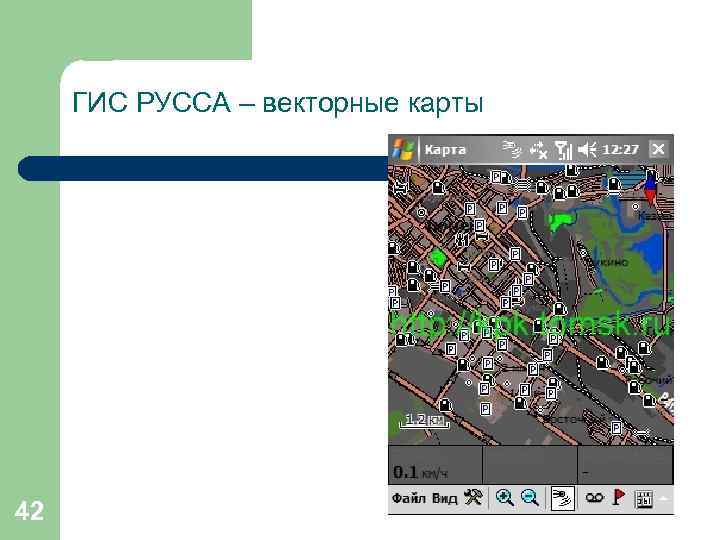

ГИС РУССА – векторные карты 42
