Органы чувств Глазное яблоко 12 3 2

Органы чувств

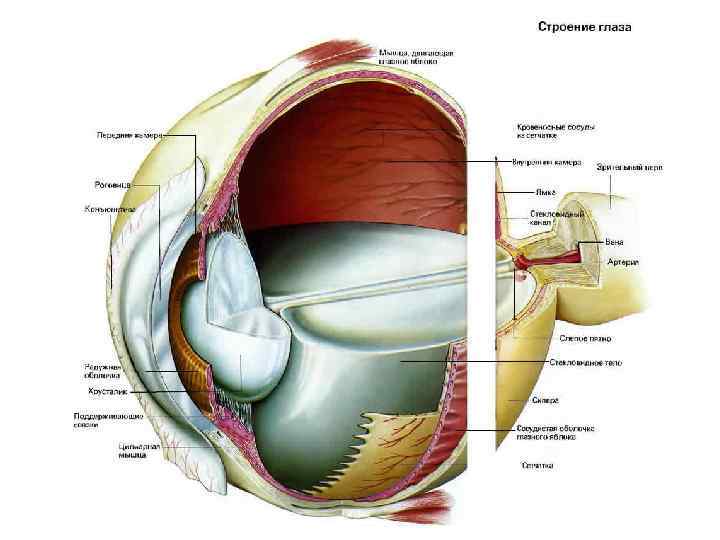

Глазное яблоко 12 3 2 7 10 9 13 8 11 6 4 15 1 14 5 1. Склера 2. Роговица 3. Сосудистая оболочка 4. Ресничное тело 5. Ресничная мышца 6. Радужка 7. Сетчатка 8. Желтое пятно 9. Хрусталик 10. Ресничный поясок (циннова связка) 11. Передняя камера глаза 12. Венозный синус (шлеммов канал) 13. Стекловидное тело 14. Сосочек зрительного нерва 15. Конъюнктива

Роговица 1 2 1. Передний эпителий 2. Передняя пограничная пластинка 3. Собственное вещество 4. Фиброциты (кератоциты) 5. Пучки коллагеновых волокон 6. Задняя пограничная пластинка 7. Задний эпителий 4 5 3 6 7

Угол глаза 2 9 1 11 3 8 10 5 7 6 4 1. 2. 3. 4. 5. 6. 7. Склера Роговица Реснитчатая мышца Радужка Сетчатка (слепая часть) Хрусталик Ресничный поясок (циннова связка) 8. Ресничные отростки 9. Венозный синус (шлеммов канал) 10. Стекловидное тело 11. Задняя камера глаза

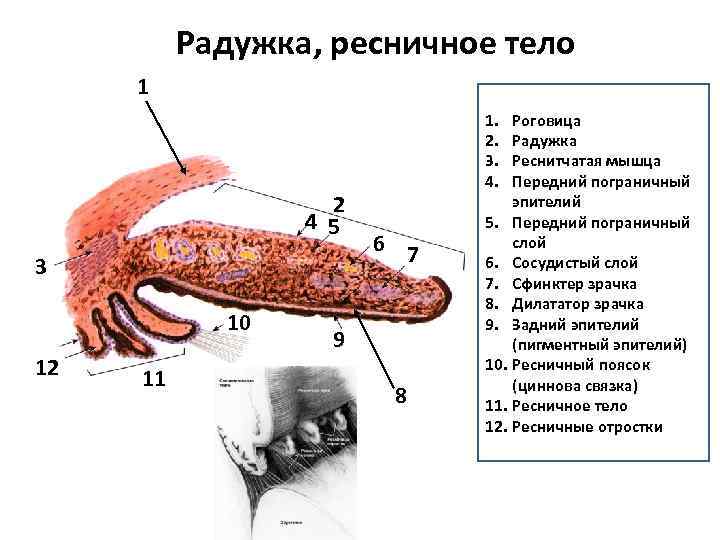

Радужка, ресничное тело 1 2 4 5 3 10 12 11 1. 2. 3. 4. 6 7 9 8 Роговица Радужка Реснитчатая мышца Передний пограничный эпителий 5. Передний пограничный слой 6. Сосудистый слой 7. Сфинктер зрачка 8. Дилататор зрачка 9. Задний эпителий (пигментный эпителий) 10. Ресничный поясок (циннова связка) 11. Ресничное тело 12. Ресничные отростки

Угол глаза

Радужная оболочка

Сетчатка глаза 1. Пигментный слой 2. Слой палочек и колбочек 3. Наружная пограничная глиальная мембрана 4. Наружный ядерный слой 5. Наружный сетчатый слой 6. Внутренний ядерный слой 7. Внутренний сетчатый слой 8. Ганглиозный слой 9. Слой нервных волокон 10. Внутренняя пограничная глиальная мембрана 11. Кровеносные сосуды

Задняя стенка глаза

Сетчатка, зрительный нерв 3 4 2 1 1. 2. 3. 4. Склера Сетчатка Желтое пятно Сосочек зрительного нерва 5. Зрительный нерв 5

Схема строения сетчатки, фоторецепторы 1 I II I. II. 2 8 7 9 5 3 4 1. 2. 3. 4. 5. 6. 7. 8. Палочковая сенсорная клетка Колбочковая сенсорная клетка Пигментный слой Фоторецепторные клетки Биполярные нейроны Ганглиозный нейрон Горизонтальный нейрон Амакринный нейрон Радиальный глиоцит Нервные волокна Стрелка показывает ход световых лучей через сетчатку

6 Веко 1 3 2 4 5 1. 2. 3. 4. 5. 6. Волосяная луковица Орбитальная мышца Тарзальная пластинка Мейбомиева железа Ресница Секреторные отделы слезных желез 7. Конъюнктива

Веко

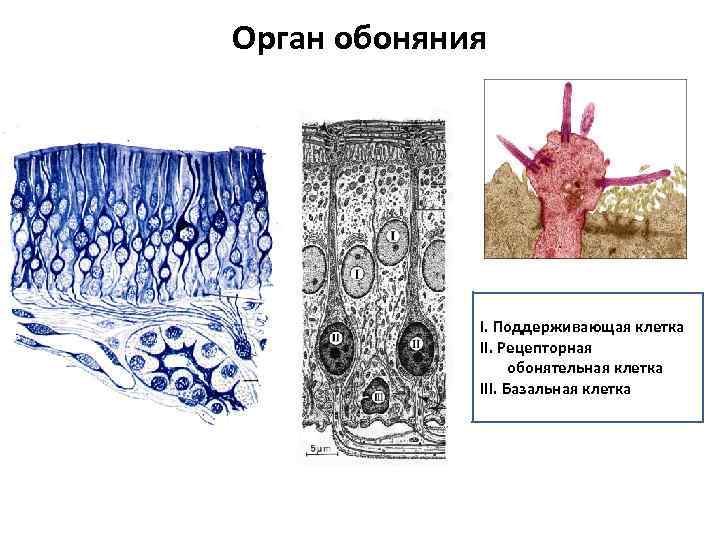

Орган обоняния I. Поддерживающая клетка II. Рецепторная обонятельная клетка III. Базальная клетка

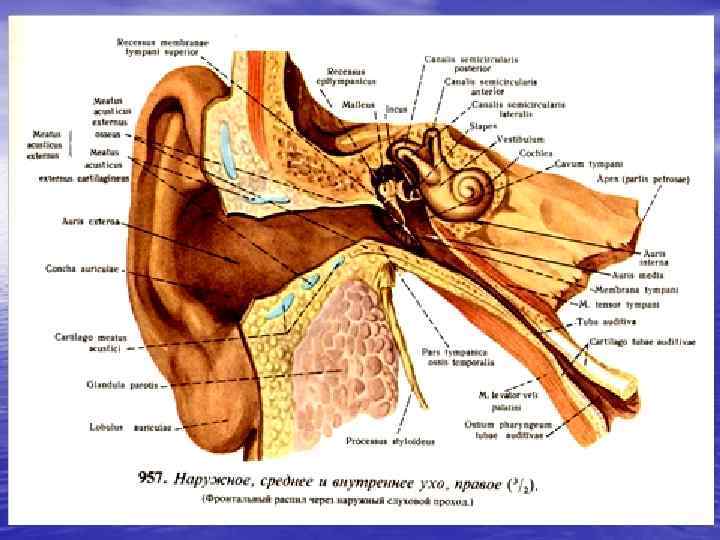

Орган слуха и равновесия 2 1 1 3 4 5 6 7 8 9 1. Полукружные каналы 2. Ампулы полукружных каналов 3. Ампулярные гребешки 4. Маточка (эллиптический мешочек) 5. Пятно маточки 6. Мешочек (сферический мешочек) 7. Пятно мешочка 8. Улитковый проток 9. Спиральный орган

Внутреннее ухо, улитка. 8 7 14 11 10 4 5 6 3 1 2 13 9 12 1 1. Стержень улитки 2. Улитковый нерв 3. Спиральная костная пластинка 4. Спиральная связка 5. Базилярная пластинка 6. Лимб (спиральный гребень) 7. Вестибулярная мембрана 8. Вестибулярная лестница 9. Барабанная лестница 10. Сосудистая полоска 11. Улитковый проток 12. Спиральный орган 13. Спиральный ганглий 14. Наружная стенка костной улитки

Улитка, кортиев орган 2 1 1. 2. 3. 4. 5. 6. 4 Полукружный канал Ампулярный гребешок Улитковый проток Спиральный орган Стержень улитки Улитковый нерв 6 5 4 4

Кортиев орган, волосковые клетки 1 2 1 1. Наружная волосковая клетка 2. Внутренняя волосковая клетка 3. Волоски 3 2

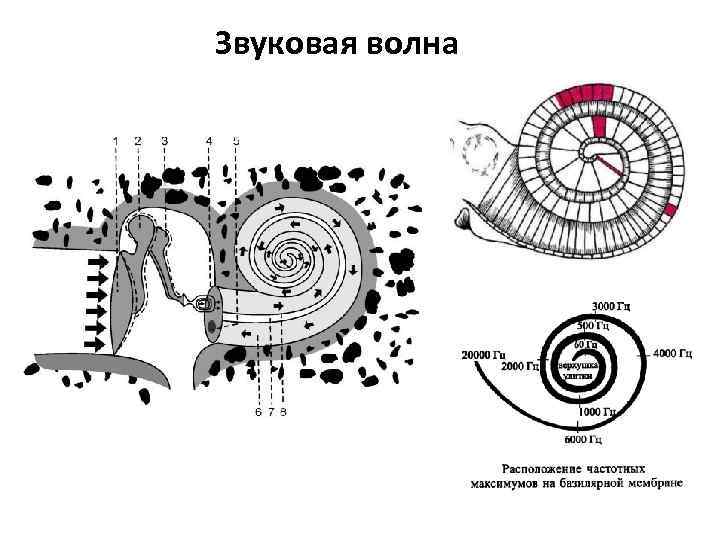

Звуковая волна

Улитка

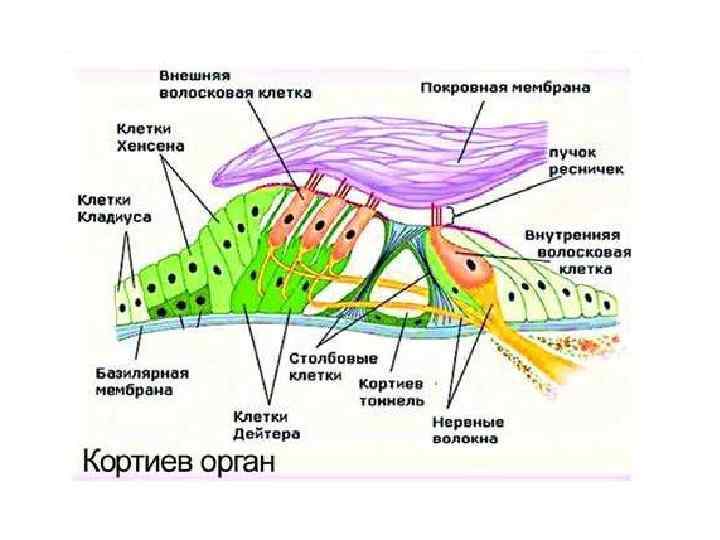

Кортиев (спиральный) орган

Орган равновесия

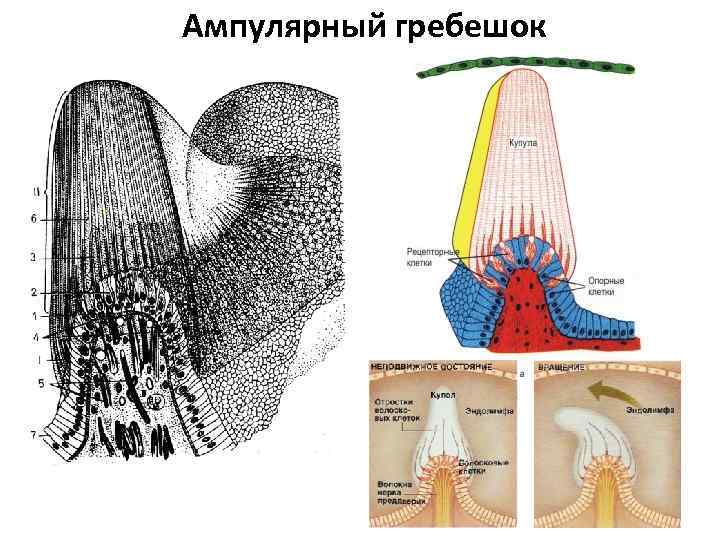

Ампулярный гребешок

Макула, вестибулярные клетки 2 5 1 4 3 1. Отолитовая мембрана 2. Отоконии 3. Вестибулярная клетка (тип I) 4. Вестибулярная клетка (тип II) 5. Чувствительные волоски 3 4

Вкусовая луковица 2 I. Поддерживающая клетка II. Рецепторная вкусовая клетка 1 типа III. Рецепторная вкусовая клетка 2 типа IV. Базальная клетка V. Периферическая клетка 1. Вкусовая луковица 2. Вкусовая пора 1 2
