ОРГАНИЗАЦИЯ, ВООРУЖЕНИЕ, ТАКТИКА ДЕЙСТВИЙ АРМИЙ ОСНОВНЫХ ИНОСТРАННЫХ ГОСУДАРСТВ

ОРГАНИЗАЦИЯ, ВООРУЖЕНИЕ, ТАКТИКА ДЕЙСТВИЙ АРМИЙ ОСНОВНЫХ ИНОСТРАННЫХ ГОСУДАРСТВ И ИРРЕГУЛЯРНЫХ ВООРУЖЕННЫХ ФОРМИРОВАНИЙ (ИРВФ) Тема № 1. Занятие № 1. СТРУКТУРА АРМИЙ ОСНОВНЫХ ИНОСТРАННЫХ ГОСУДАРСТВ, ОРГАНИЗАЦИЯ И ВООРУЖЕНИЕ ПОДРАЗДЕЛЕНИЙ Учебные цели: 1. Ознакомить обучаемых со структурой вооруженных сил США и ФРГ и классификацией вооружения и военной техники (ВВТ). 2. Изучить организацию и вооружение подразделений армии США и ФРГ звена батальон - отделение (экипаж танка). 3. Изучить характеристики основных образцов ВВТ подразделений армий иностранных государств.

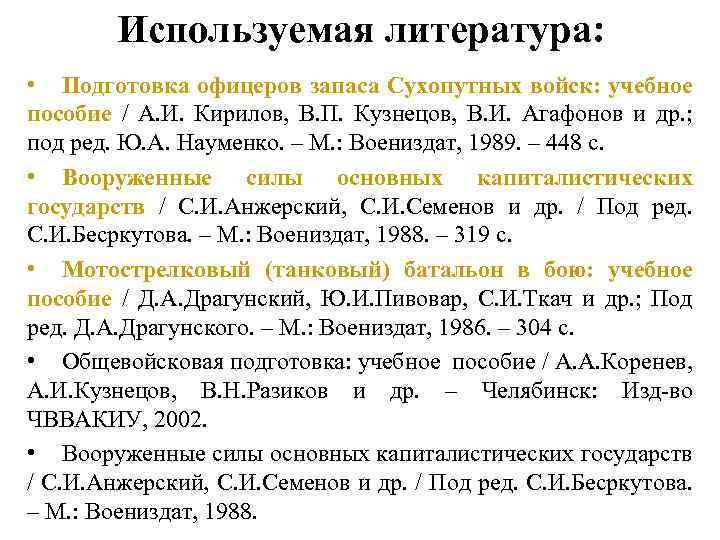

Используемая литература: • Подготовка офицеров запаса Сухопутных войск: учебное пособие / А. И. Кирилов, В. П. Кузнецов, В. И. Агафонов и др. ; под ред. Ю. А. Науменко. – М. : Воениздат, 1989. – 448 с. • Вооруженные силы основных капиталистических государств / С. И. Анжерский, С. И. Семенов и др. / Под ред. С. И. Бесркутова. – М. : Воениздат, 1988. – 319 с. • Мотострелковый (танковый) батальон в бою: учебное пособие / Д. А. Драгунский, Ю. И. Пивовар, С. И. Ткач и др. ; Под ред. Д. А. Драгунского. – М. : Воениздат, 1986. – 304 с. • Общевойсковая подготовка: учебное пособие / А. А. Коренев, А. И. Кузнецов, В. Н. Разиков и др. – Челябинск: Изд-во ЧВВАКИУ, 2002. • Вооруженные силы основных капиталистических государств / С. И. Анжерский, С. И. Семенов и др. / Под ред. С. И. Бесркутова. – М. : Воениздат, 1988.

1. СТРУКТУРА ВС США, ОРГАНИЗАЦИЯ И ВООРУЖЕНИЕ ПОДРАЗДЕЛЕНИЙ Основным тактическим соединением сухопутных войск (СВ) являются дивизии следующих типов: • легкие пехотные (лпд), • пехотные (пд), • моторизованные (мтд), • механизированные (мд), • бронетанковые (бртд), • воздушно-десантная (вдд), • воздушно-штурмовая (вшд). Каждая дивизия включает два основных компонента: • дивизионную основу – состоит из постоянно приписанных к штату дивизии частей и подразделений; • боевые батальоны – количество в зависимости от типа дивизии может быть различным.

Мотопехотный батальон США Рис. 1. Структура мотопехотного батальона армии США:

Мотопехотная рота США Мотопехотный взвод США Рис. 2. Боевой состав мотопехотной роты армии США: Рис. 3. Боевой состав мотопехотного взвода армии США:

Мотопехотное отделение на БМП «Брэдли» • • • командир отделения, вооруженный АВ М 16 А 1; заместитель командира отделения - М 16 А 1; наводчик-оператор БМП - М 16 А 1; механик-водитель БМП - М 16 А 1; оператор ПТУР - ПУ ПТУР «Дракон» + М 16 А 1; стрелок-гранатометчик - гранатомет «Лау» + М 16 А 1; автоматчик - ручной пулемет М 249; радиотелефонист - М 16 А 1 +УКВ радиостанция. личного состава 10 чел. 5, 56 мм автоматическая винтовка М 16 А 1 6 ед. 7, 62 мм пулемет М 60 1 ед. 5, 56 мм ручной пулемет М 249 2 ед. ПУ ПТУР «Дракон» 1 ед. 66 мм гранатомет М 72 А 2 «Лау» 3 ед.

Мотопехотное отделение на БТР М 113 А В первую группу входят: • командир группы (сержант), вооруженный М 16 А 1; • гранатометчик (капрал) – «Кольт» + гранатомет «Лау» ; • два стрелка - М 16 А 1; Во вторую группу входят: • командир группы (сержант) – М 16 А 1; • гранатометчик (капрал) - «Кольт» и гранатомет «Лау» ; • три стрелка - М 16 А 1 личного состава 5, 56 мм автоматическая винтовка М 16 А 1 11, 13 мм пистолет «Кольт» 66 мм гранатомет М 72 А 2 «Лау» 11 чел. 9 ед. 2 ед. 6 ед.

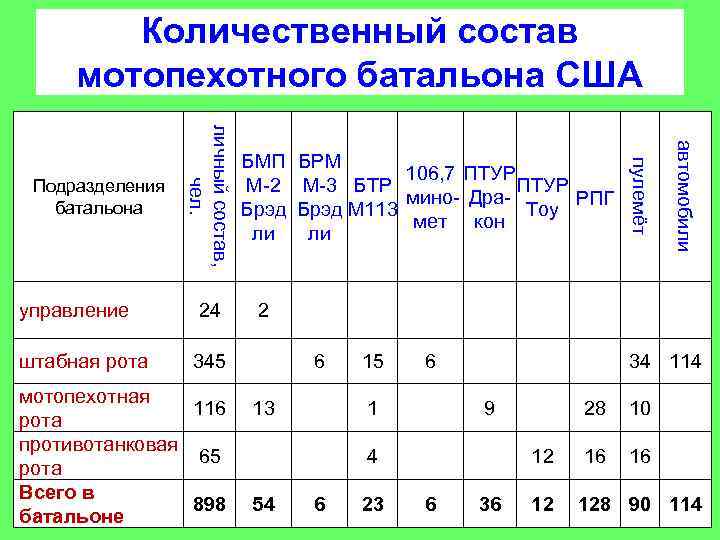

Количественный состав мотопехотного батальона США 24 штабная рота 345 мотопехотная 116 рота противотанковая 65 рота Всего в 898 батальоне автомобили управление пулемёт личный состав, чел. Подразделения батальона БМП БРМ 106, 7 ПТУР М-2 М-3 БТР ПТУР мино- Дра. РПГ Тоу Брэд М 113 мет кон ли ли 2 6 13 15 6 1 34 114 9 54 6 23 6 36 10 12 4 28 16 16 12 128 90 114

Танковый батальон США Рис. 4. Структура танкового батальона армии США:

Танковая рота США Танковый взвод США Рис. 5. Боевой состав танковой роты (армии ФРГ): Рис. 6. Боевой состав танкового взвода (армии ФРГ):

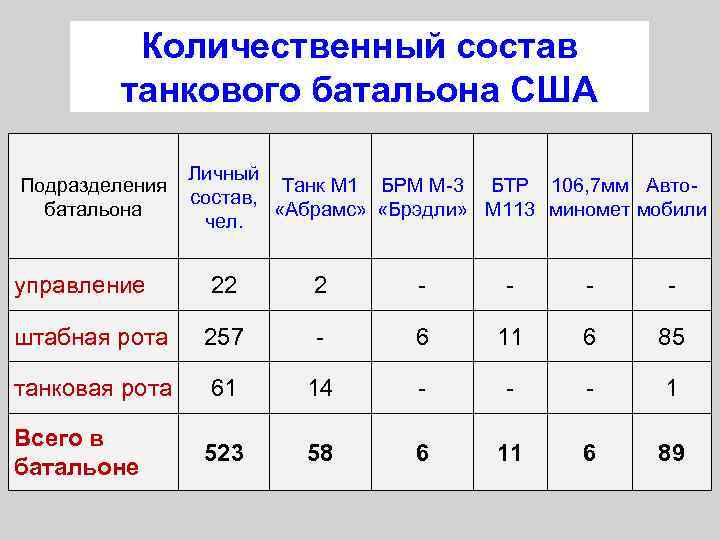

Количественный состав танкового батальона США Подразделения батальона Личный Танк М 1 БРМ М-3 БТР 106, 7 мм Автосостав, «Абрамс» «Брэдли» М 113 миномет мобили чел. управление 22 2 - - штабная рота 257 - 6 11 6 85 танковая рота 61 14 - - - 1 Всего в батальоне 523 58 6 11 6 89

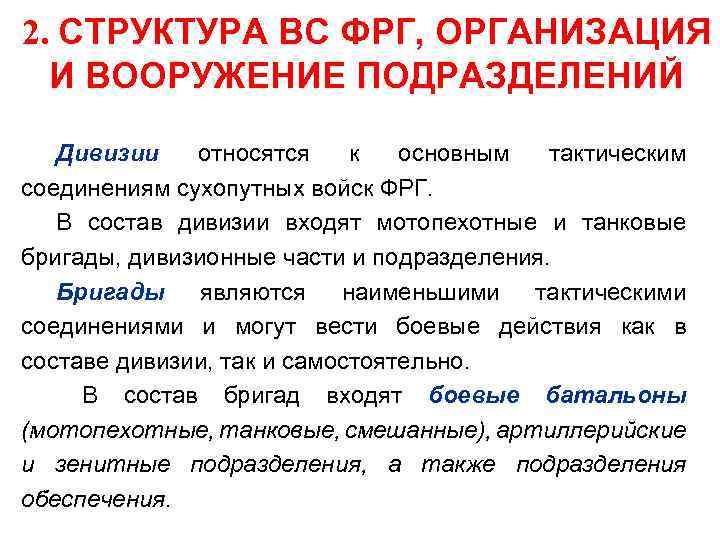

2. СТРУКТУРА ВС ФРГ, ОРГАНИЗАЦИЯ И ВООРУЖЕНИЕ ПОДРАЗДЕЛЕНИЙ Дивизии относятся к основным тактическим соединениям сухопутных войск ФРГ. В состав дивизии входят мотопехотные и танковые бригады, дивизионные части и подразделения. Бригады являются наименьшими тактическими соединениями и могут вести боевые действия как в составе дивизии, так и самостоятельно. В состав бригад входят боевые батальоны (мотопехотные, танковые, смешанные), артиллерийские и зенитные подразделения, а также подразделения обеспечения.

Мотопехотный батальон ФРГ Рис. 7. Структура мотопехотного батальона (ФРГ):

Мотопехотная рота ФРГ Мотопехотный взвод ФРГ Рис. 8. Боевой состав мотопехотной роты (армии ФРГ): Рис. 9. Боевой состав мотопехотного взвода (армии ФРГ):

Мотопехотное отделение на БМП «Мардер» • • • командир отделения, вооруженный НК 33 Е; помощник командира отделения - НК 33 Е; наводчик-оператор орудия БМП - НК 33 Е; механик-водитель БМП - НК 33 Е; пулеметчика - пулемет МG 3; оператор ПУ ПТУР «Милан» - пистолет «Вальтер» ; гранатометчика – гранатомет + пистолет «Вальтер» ; помощник гранатометчика - НК 33 Е; два стрелка - НК 33 Е. личного состава 10 чел. 5, 56 мм автоматическая винтовка НК 33 Е 7 ед. 7, 62 мм пулемет МG 3 1 ед. пистолет Р-1 «Вальтер» 2 ед. 44 мм РПГ «Панцерфауст» 1 ед. ПУ ПТУР «Милан» 1 ед.

Мотопехотное отделение на БТР «Фукс» • командир отделения (унтер-офицер), вооруженный G-3; • двух пулеметчиков, вооруженные пулеметами МG 3; • восемь стрелков, вооруженный G-3; • водитель бронетранспортера, вооруженный G-3. личного состава 12 чел. 7, 62 мм автоматическая винтовка G-3 11 ед. 7, 62 мм пулемет МG 3 2 ед.

Количественный состав мотопехотного батальона ФРГ ПУ Личный РПГ БМП 1 А 3 120 мм ПТУР Пулемёт Авто. Подразделени состав, «Панце я батальона «Мардер» миномет «Милан МG-3 мобили чел. рфауст» » Рота штабная и 233 1 26 11 56 снабжения Мотопехотн ая рота 124 13 - 4 9 8 3 Минометная рота 90 - 16 15 10 Запасная рота 96 - - - Всего в батальоне 915 53 10 16 78 58 78

Танковый батальон ФРГ Рис. 10. Структура танкового батальона (ФРГ):

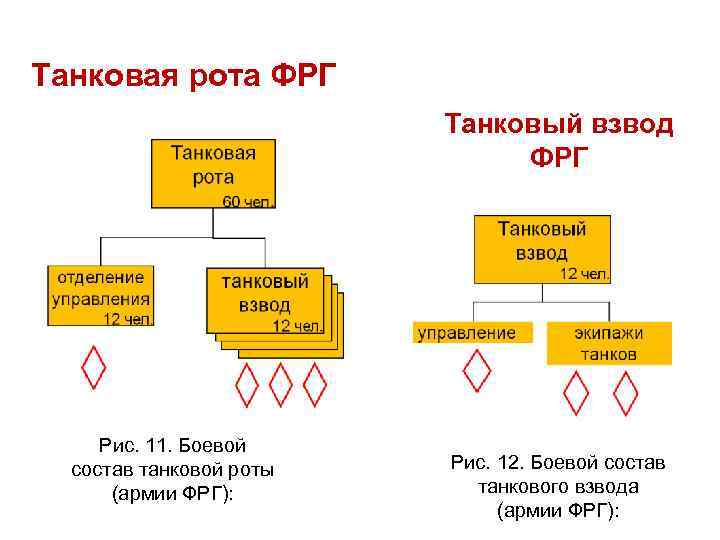

Танковая рота ФРГ Танковый взвод ФРГ Рис. 11. Боевой состав танковой роты (армии ФРГ): Рис. 12. Боевой состав танкового взвода (армии ФРГ):

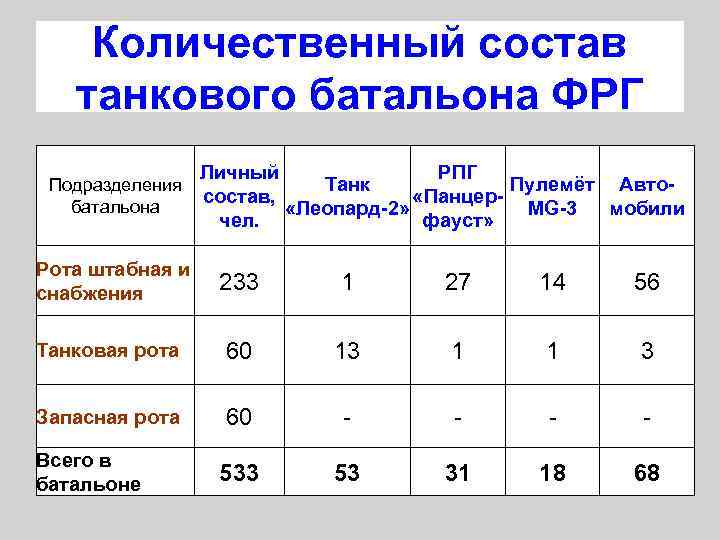

Количественный состав танкового батальона ФРГ Подразделения батальона Личный РПГ Танк Пулемёт Автосостав, «Панцер «Леопард-2» МG-3 мобили чел. фауст» Рота штабная и снабжения 233 1 27 14 56 Танковая рота 60 13 1 1 3 Запасная рота 60 - - 533 53 31 18 68 Всего в батальоне

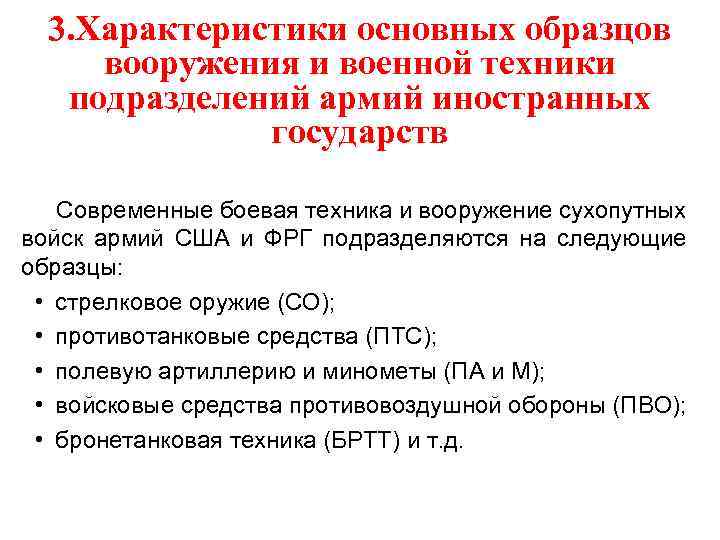

3. Характеристики основных образцов вооружения и военной техники подразделений армий иностранных государств Современные боевая техника и вооружение сухопутных войск армий США и ФРГ подразделяются на следующие образцы: • стрелковое оружие (СО); • противотанковые средства (ПТС); • полевую артиллерию и минометы (ПА и М); • войсковые средства противовоздушной обороны (ПВО); • бронетанковая техника (БРТТ) и т. д.

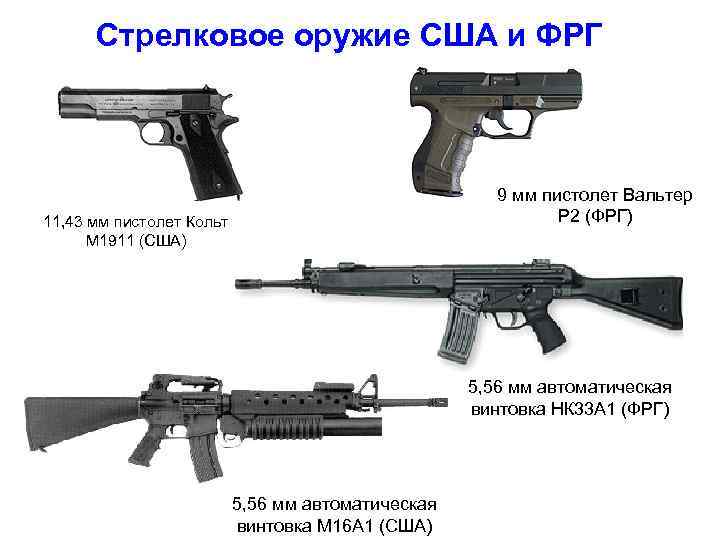

Стрелковое оружие США и ФРГ 9 мм пистолет Вальтер Р 2 (ФРГ) 11, 43 мм пистолет Кольт М 1911 (США) 5, 56 мм автоматическая винтовка НК 33 А 1 (ФРГ) 5, 56 мм автоматическая винтовка М 16 А 1 (США)

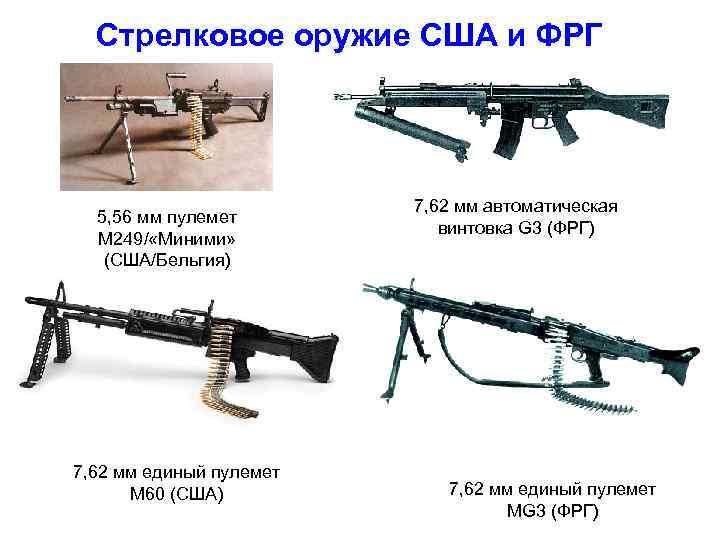

Стрелковое оружие США и ФРГ 5, 56 мм пулемет М 249/ «Миними» (США/Бельгия) 7, 62 мм единый пулемет М 60 (США) 7, 62 мм автоматическая винтовка G 3 (ФРГ) 7, 62 мм единый пулемет МG 3 (ФРГ)

Тактико-технические характеристики образцов стрелкового оружия США Основные Пистолет Пулемет характеристики М 1911 А 1 Кольт М 60 ФРГ Авт. винтовка М 16 А 1 Пистолет Р-1 Вальтер Пулемет МG-3 Авт. винтовка HK 33 A 2 Калибр, мм 11, 13 7, 62 5, 56 9, 0 7, 62 5, 56 Скорострельность выст/мин 14 200 150 16 250 100 Прицельная дальность, м 50 1100 50 1200 400 Емкость магазина, шт. 7 100 20 8 50 20, 40 1, 25 13, 5 3, 64 0, 96 12, 62 4, 99 Вес, кг

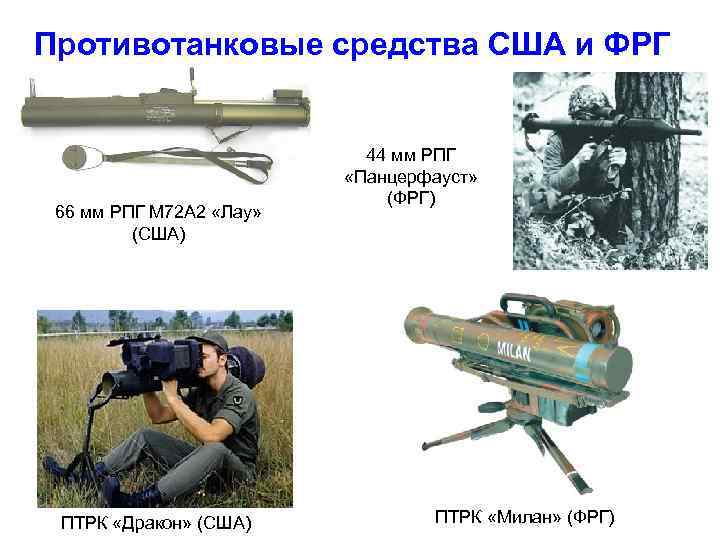

Противотанковые средства США и ФРГ 66 мм РПГ М 72 А 2 «Лау» (США) ПТРК «Дракон» (США) 44 мм РПГ «Панцерфауст» (ФРГ) ПТРК «Милан» (ФРГ)

Противотанковые средства США и ФРГ ПТРК «Тоу» (США) ПТРК «Хот» (ФРГ)

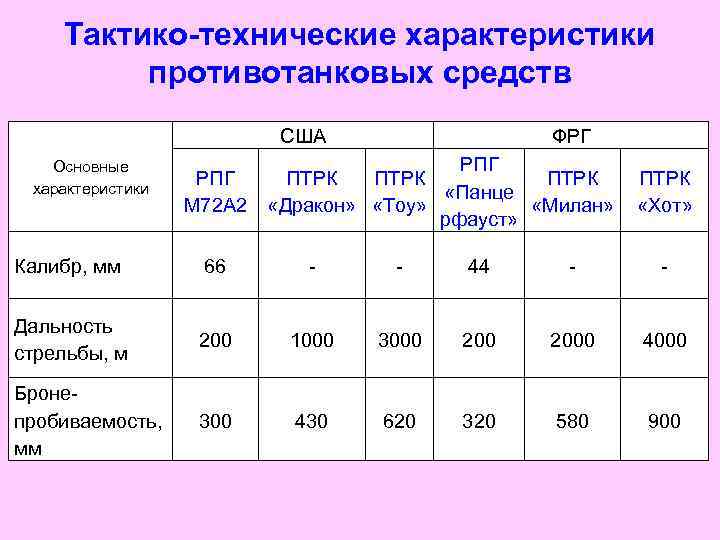

Тактико-технические характеристики противотанковых средств США Основные характеристики РПГ М 72 А 2 ФРГ РПГ ПТРК «Панце «Дракон» «Тоу» «Милан» рфауст» ПТРК «Хот» Калибр, мм 66 - - 44 - - Дальность стрельбы, м 200 1000 3000 2000 4000 Бронепробиваемость, мм 300 430 620 320 580 900

Артиллерия США и ФРГ 203, 2 мм самоходная гаубица М 110 А 2 (США) 105 мм самоходная гаубица М 108 (США)

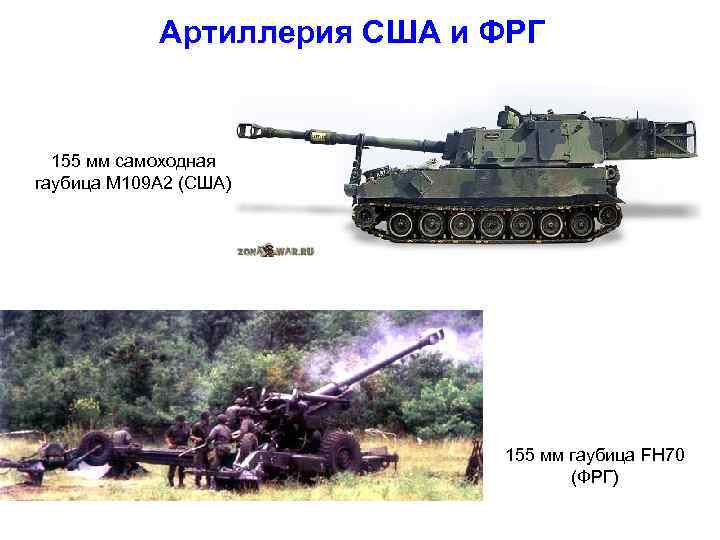

Артиллерия США и ФРГ 155 мм самоходная гаубица М 109 А 2 (США) 155 мм гаубица FН 70 (ФРГ)

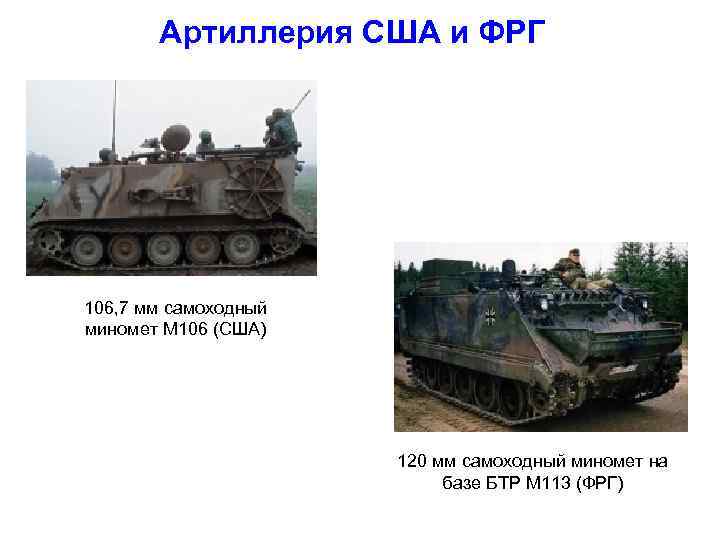

Артиллерия США и ФРГ 106, 7 мм самоходный миномет М 106 (США) 120 мм самоходный миномет на базе БТР М 113 (ФРГ)

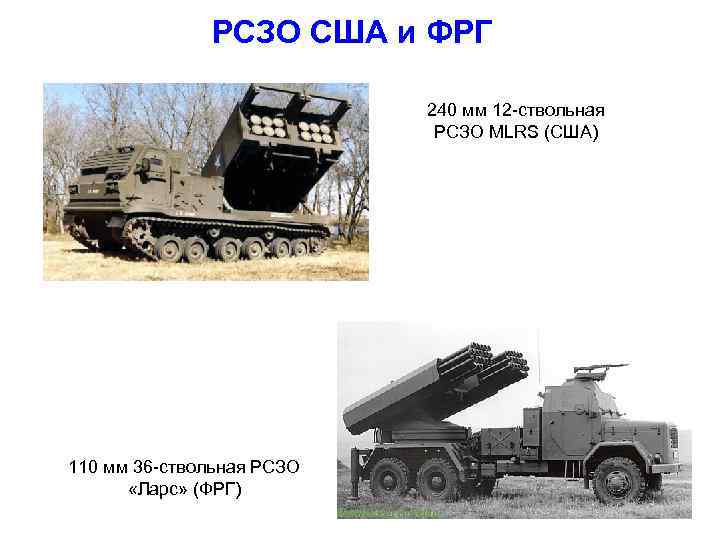

РСЗО США и ФРГ 240 мм 12 -ствольная РСЗО MLRS (США) 110 мм 36 -ствольная РСЗО «Ларс» (ФРГ)

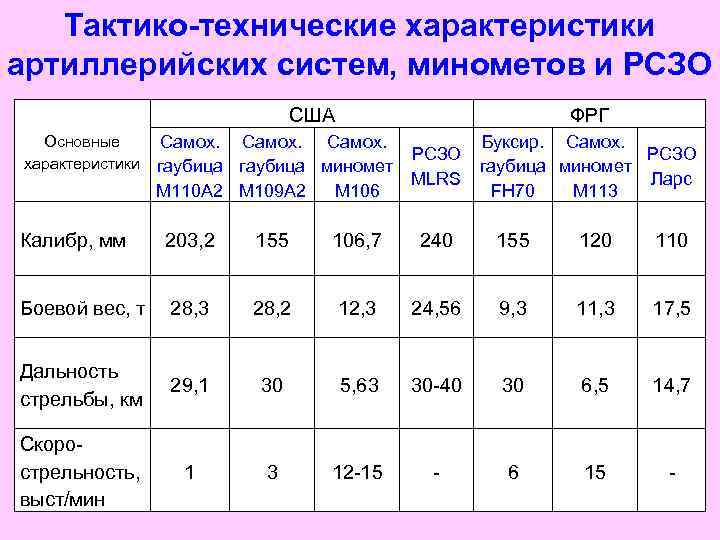

Тактико-технические характеристики артиллерийских систем, минометов и РСЗО США Основные характеристики ФРГ Самох. РСЗО гаубица миномет МLRS М 110 А 2 М 109 А 2 М 106 Буксир. Самох. РСЗО гаубица миномет Ларс FН 70 М 113 Калибр, мм 203, 2 155 106, 7 240 155 120 110 Боевой вес, т 28, 3 28, 2 12, 3 24, 56 9, 3 11, 3 17, 5 Дальность стрельбы, км 29, 1 30 5, 63 30 -40 30 6, 5 14, 7 Скорострельность, выст/мин 1 3 12 -15 - 6 15 -

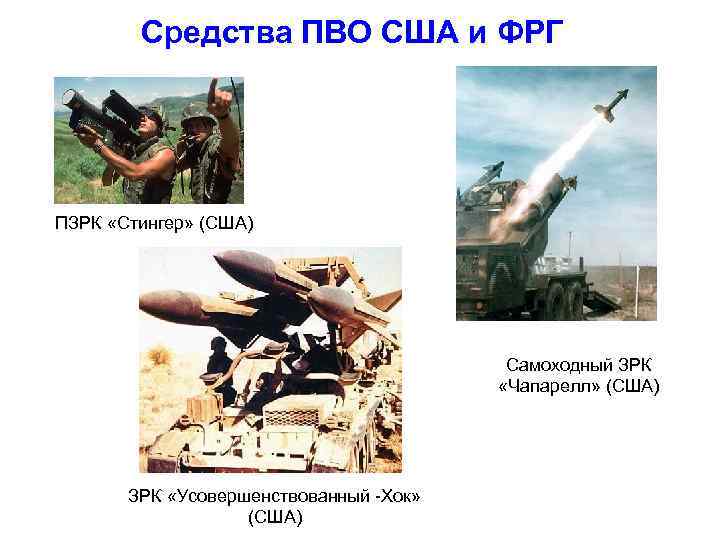

Средства ПВО США и ФРГ ПЗРК «Стингер» (США) Самоходный ЗРК «Чапарелл» (США) ЗРК «Усовершенствованный -Хок» (США)

Средства ПВО США и ФРГ ЗСУ «Йорк» (США) ЗСУ «Гепард» (ФРГ) Самоходный ЗРК «Роланд-2» (ФРГ)

Тактико-технические характеристики средств противовоздушной обороны (ПВО) Основные характеристики Калибр, мм Масса ракеты (снаряда), кг Скорость полета, м/с Дальность (высота) перехвата, км Дальность стрельбы, км Скорострельность, выстр. /мин США ФРГ ПЗРК СЗРК ЗСУ Стингер «Чапарелл» «У-Хок» «Йорк» «Роланд-2» «Гепард» - - - 40 - 35 10 84 625 0, 95 65 0, 55 700 850 800 - 560 - 4, 8 / 3 5, 0 / 3 40 /18 - 6, 2 /3 - - 3, 0 - 4, 0 - - - 120 - 680

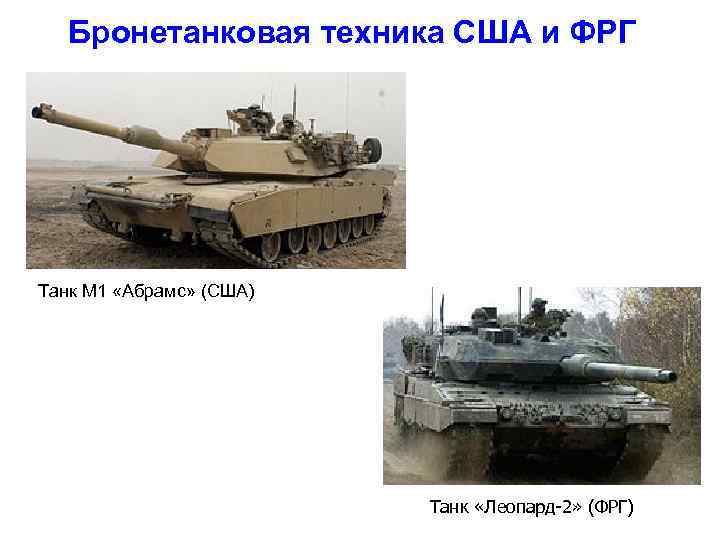

Бронетанковая техника США и ФРГ Танк М 1 «Абрамс» (США) Танк «Леопард-2» (ФРГ)

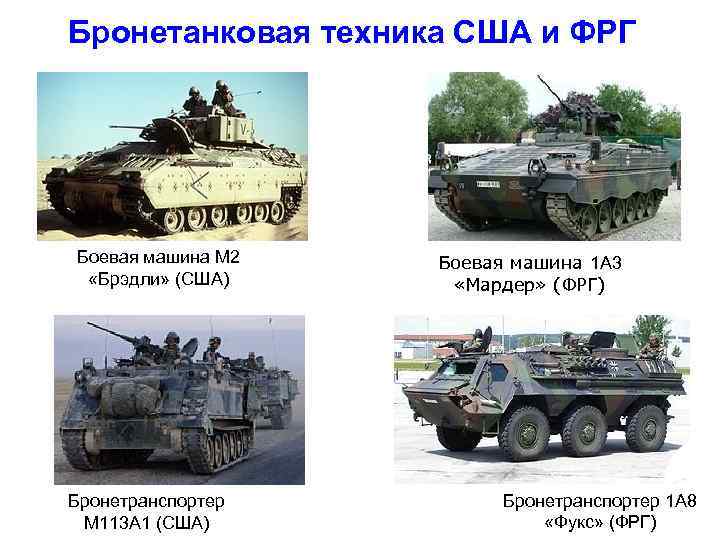

Бронетанковая техника США и ФРГ Боевая машина М 2 «Брэдли» (США) Бронетранспортер М 113 А 1 (США) Боевая машина 1 А 3 «Мардер» (ФРГ) Бронетранспортер 1 А 8 «Фукс» (ФРГ)

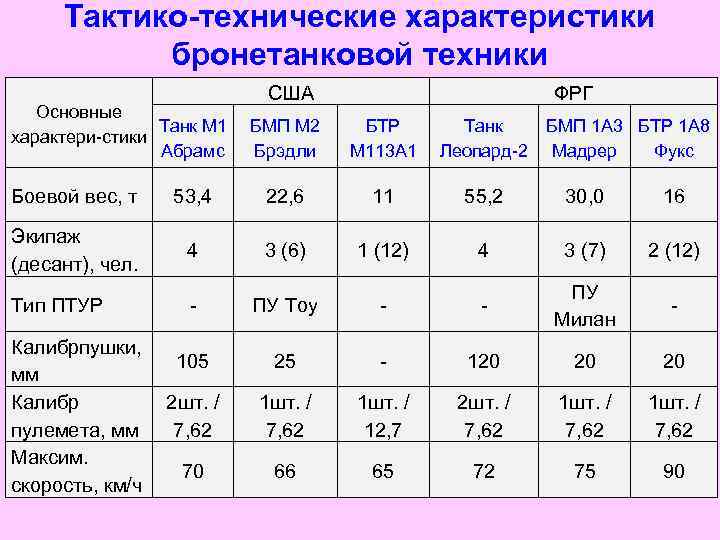

Тактико-технические характеристики бронетанковой техники Основные Танк М 1 характери-стики Абрамс США ФРГ БМП М 2 Брэдли БТР М 113 А 1 Танк Леопард-2 БМП 1 А 3 БТР 1 А 8 Мадрер Фукс Боевой вес, т 53, 4 22, 6 11 55, 2 30, 0 16 Экипаж (десант), чел. 4 3 (6) 1 (12) 4 3 (7) 2 (12) - Тип ПТУР Калибрпушки, мм Калибр пулемета, мм Максим. скорость, км/ч - ПУ Тоу - - ПУ Милан 105 25 - 120 20 20 2 шт. / 7, 62 1 шт. / 12, 7 2 шт. / 7, 62 1 шт. / 7, 62 70 66 65 72 75 90

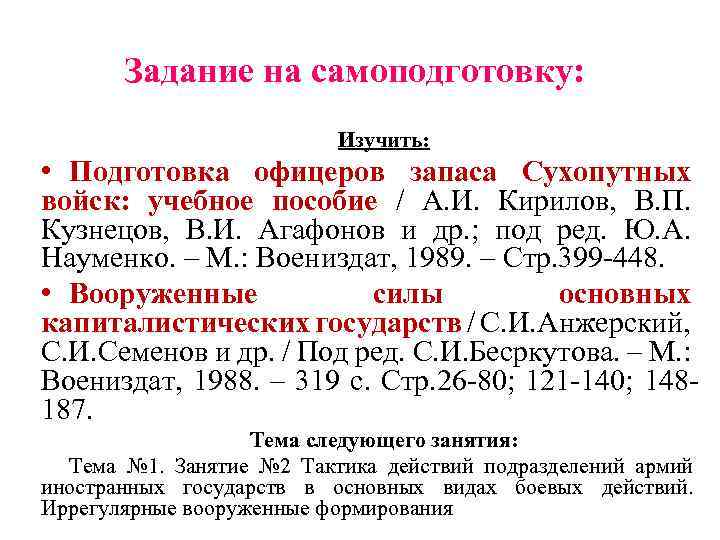

Задание на самоподготовку: Изучить: • Подготовка офицеров запаса Сухопутных войск: учебное пособие / А. И. Кирилов, В. П. Кузнецов, В. И. Агафонов и др. ; под ред. Ю. А. Науменко. – М. : Воениздат, 1989. – Стр. 399 -448. • Вооруженные силы основных капиталистических государств / С. И. Анжерский, С. И. Семенов и др. / Под ред. С. И. Бесркутова. – М. : Воениздат, 1988. – 319 с. Стр. 26 -80; 121 -140; 148187. Тема следующего занятия: Тема № 1. Занятие № 2 Тактика действий подразделений армий иностранных государств в основных видах боевых действий. Иррегулярные вооруженные формирования
