Организация вооружение и тактика действий мотопехотного танкового

«Организация, вооружение и тактика действий мотопехотного /танкового/ батальона иностранных государств» «Организация, вооружение и тактика действий частей и подразделений армий иностранных государств» 2 2

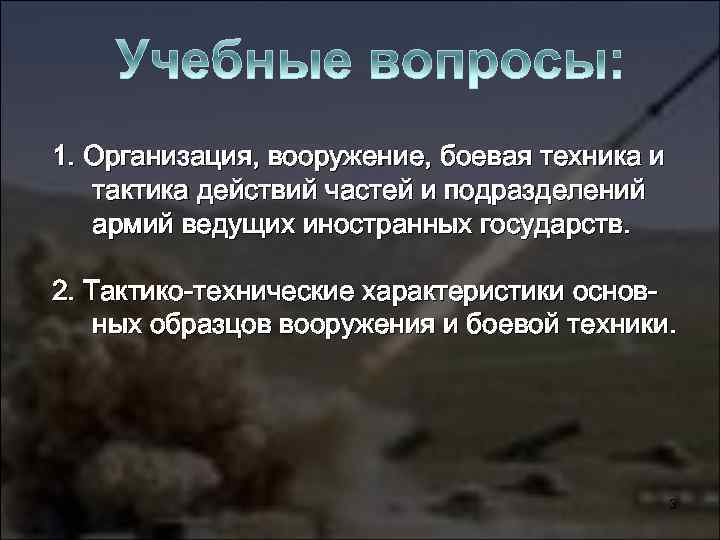

1. Организация, вооружение, боевая техника и тактика действий частей и подразделений армий ведущих иностранных государств. 2. Тактико-технические характеристики основных образцов вооружения и боевой техники. 3

«Организация, вооружение и боевая техника подразделений мотопехотного (танкового) батальона армии США» 4 3

ОРГАНИЗАЦИЯ МОТОПЕХОТНОГО БАТАЛЬОНА МЕХАНИЗИРОВАННОЙ (БРОНЕТАНКОВОЙ) ДИВИЗИИ США. 5 4

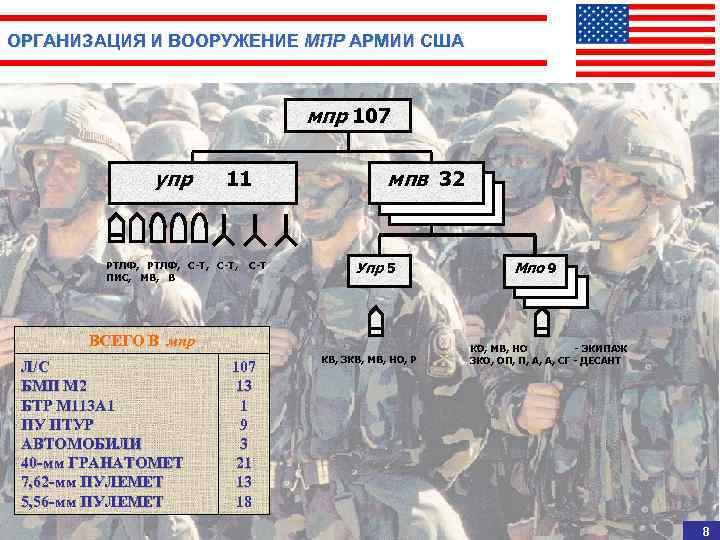

ОРГАНИЗАЦИЯ И ВООРУЖЕНИЕ МПР АРМИИ США мпр 107 упр 11 РТЛФ, С-Т, ПИС, МВ, В С-Т мпв 32 Упр 5 ВСЕГО В мпр Л/С БМП М 2 БТР М 113 А 1 ПУ ПТУР АВТОМОБИЛИ 40 -мм ГРАНАТОМЕТ 7, 62 -мм ПУЛЕМЕТ 5, 56 -мм ПУЛЕМЕТ 107 13 1 9 3 21 13 18 КВ, ЗКВ, МВ, НО, Р Мпо 9 КО, МВ, НО - ЭКИПАЖ ЗКО, ОП, П, А, А, СГ - ДЕСАНТ 6 8

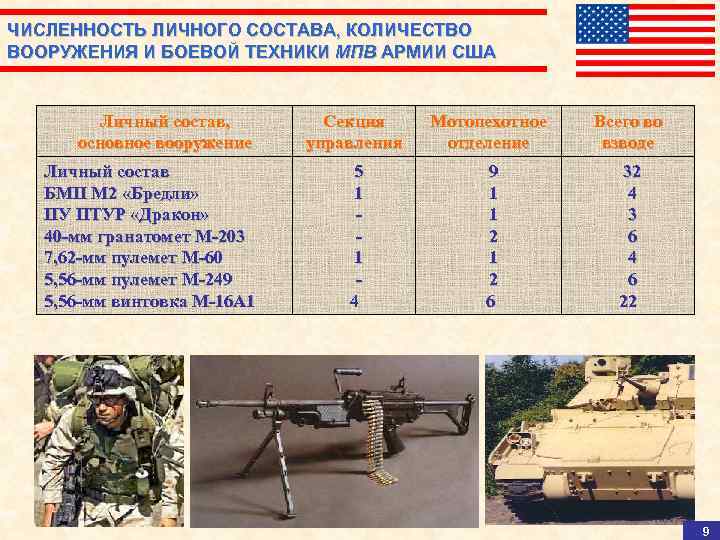

ЧИСЛЕННОСТЬ ЛИЧНОГО СОСТАВА, КОЛИЧЕСТВО ВООРУЖЕНИЯ И БОЕВОЙ ТЕХНИКИ МПВ АРМИИ США Личный состав, основное вооружение Личный состав БМП М 2 «Бредли» ПУ ПТУР «Дракон» 40 -мм гранатомет М-203 7, 62 -мм пулемет М-60 5, 56 -мм пулемет М-249 5, 56 -мм винтовка М-16 А 1 Секция управления Мотопехотное отделение Всего во взводе 5 1 1 4 9 1 1 2 6 32 4 3 6 4 6 22 7 9

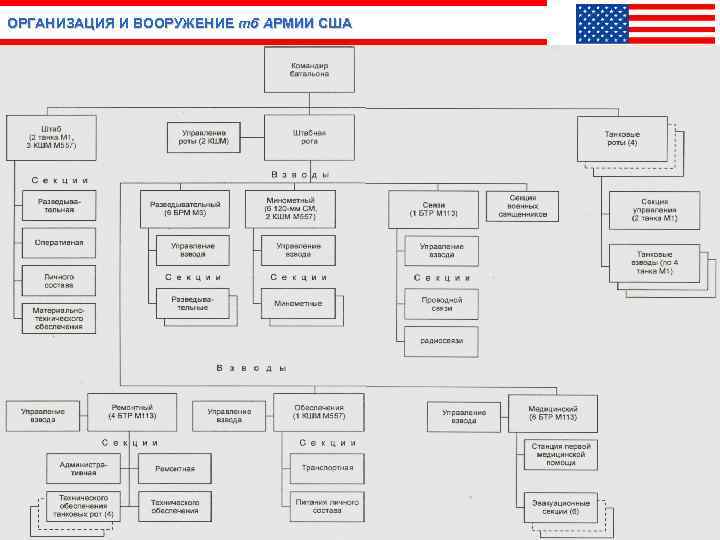

ОРГАНИЗАЦИЯ И ВООРУЖЕНИЕ тб АРМИИ США 8 10

«Организация, вооружение и боевая техника подразделений мотопехотного (танкового) батальона армии ФРГ» 9 13

ОРГАНИЗАЦИЯ И ВООРУЖЕНИЕ МПБР АРМИИ ГЕРМАНИИ командование штаб Р О Т Ы штабная и обслуживания мпр на бмп мпр на БТР минометная А Н П управление В З В О Д Ы разведки 11 9 12 3 10 9 10 3 6 2 3 10 8 связи рем. трансп. снаб. мед. сан. 2 2 56 20 ВСЕГО В мпб л/с БМП «МАРДЕР» БТР М 113 ПТРК «МИЛАН» 44 мм РПГ Панцерфауст» 120 мм самох. миномет Автомобили 604 24 12 27 60 6 73 10 14

ОРГАНИЗАЦИЯ И ВООРУЖЕНИЕ мпр АРМИИ ГЕРМАНИИ (на БМП) мпр 117 управление 27 команд. гр. упра в. мпв 30 мпо 10 ВСЕГО В МПР л/с БМП «Мардер» ПТРК «Милан» 44 -мм РПГ «Панцерфауст» 7, 62 -мм пулемет МG-3 7, 62 -мм авт. винтовка G-3 9 -мм пист. -пулемет МР-2 А 1 117 11 9 12 9 22 55 11 15

ОРГАНИЗАЦИЯ И ВООРУЖЕНИЕ мпр АРМИИ ГЕРМАНИИ (на БТР) мпр 103 мпв 30 управлен 13 командов. гр. управл. мпо 10 ВСЕГО В МПР л/с БТР М 113 А 1 ПТРК «Милан» 44 -мм. РПГ «Панцерфауст» 7, 62 -мм пулемет МG-3 7, 62 -мм авт. винтовка G-3 9 -мм пист. -пулемет МР-2 А 1 103 10 9 33 55 12 16

Организация и вооружение минометной роты мпб армии Германии минометная рота 68 штабное отделение 18 минометный взвод 25 А Н П управление Секция снабжен ВСЕГО В РОТЕ л/с 120 мм самох. миномет БТР М 113 А 1 44 мм РПГ «Панцерфауст» АНП на БТР М 113 А 1 Автомобилей 68 6 3 10 2 8 13 17

Организация и вооружение смешанного тб тбр армии Германии командование штабная и обслужив. тр 2 2 50 18 13 10 2 мпр на БМП 11 9 12 3 ВСЕГО В ТБ л/с Танки «Леопард-2» БТР М-113 44 -мм РПГ «Панцерфауст» Автомобили ПТРК «Милан» БМП «Мардер» 435 28 2 50 57 9 11 14 18

Тактика действий мотопехотных (танковых) подразделений армии США. 15

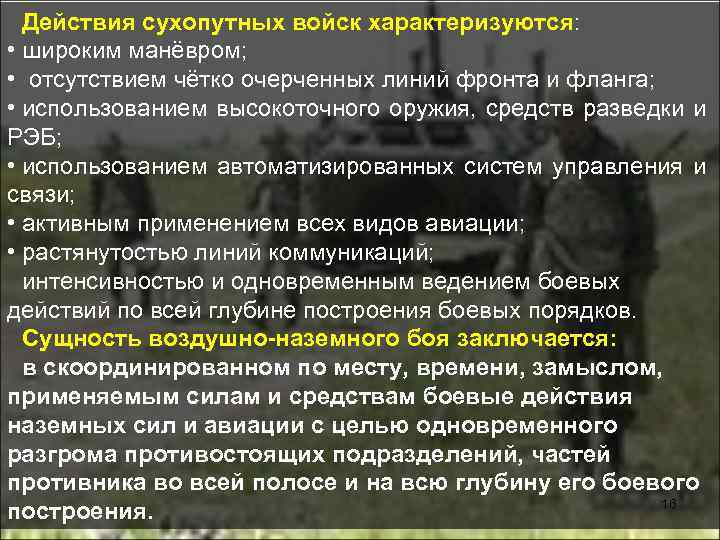

Действия сухопутных войск характеризуются: • широким манёвром; • отсутствием чётко очерченных линий фронта и фланга; • использованием высокоточного оружия, средств разведки и РЭБ; • использованием автоматизированных систем управления и связи; • активным применением всех видов авиации; • растянутостью линий коммуникаций; интенсивностью и одновременным ведением боевых действий по всей глубине построения боевых порядков. Сущность воздушно-наземного боя заключается: в скоординированном по месту, времени, замыслом, применяемым силам и средствам боевые действия наземных сил и авиации с целью одновременного разгрома противостоящих подразделений, частей противника во всей полосе и на всю глубину его боевого 16 построения.

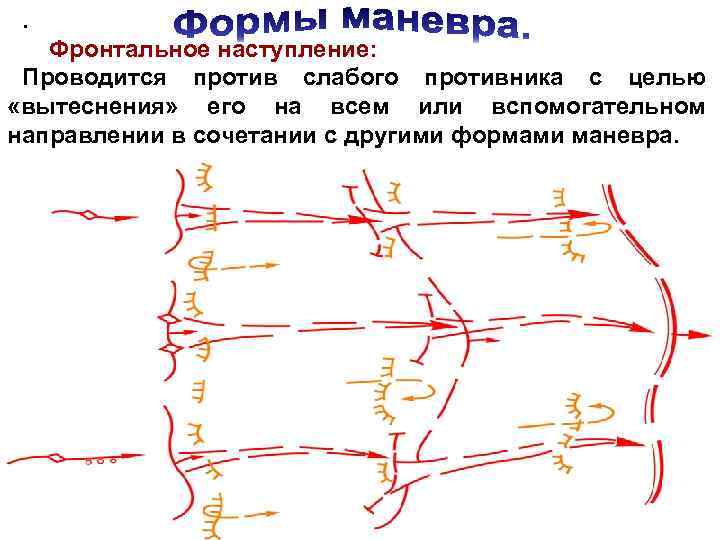

. Фронтальное наступление: Проводится против слабого противника с целью «вытеснения» его на всем или вспомогательном направлении в сочетании с другими формами маневра. 17

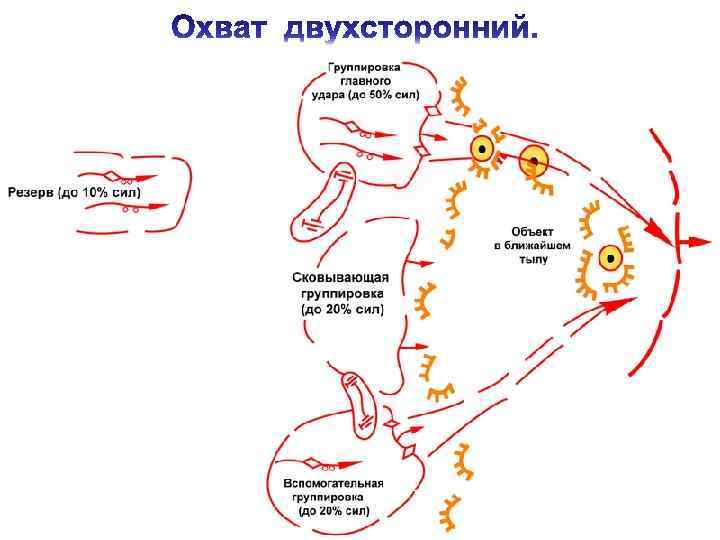

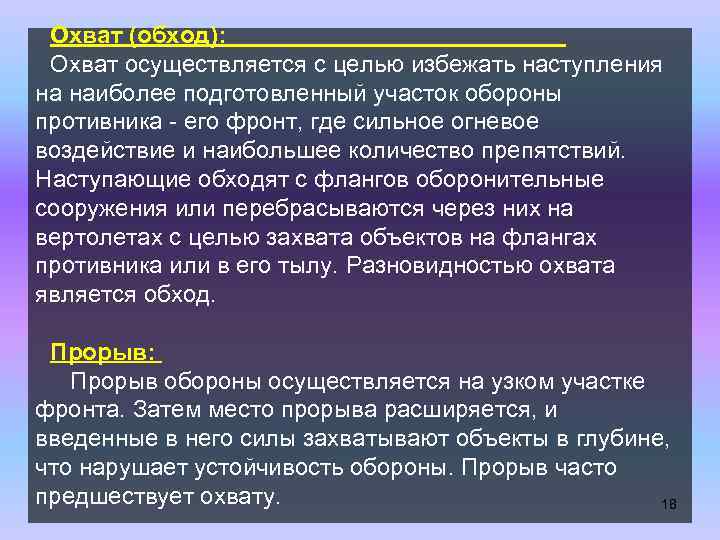

Охват (обход): Охват осуществляется с целью избежать наступления на наиболее подготовленный участок обороны противника - его фронт, где сильное огневое воздействие и наибольшее количество препятствий. Наступающие обходят с флангов оборонительные сооружения или перебрасываются через них на вертолетах с целью захвата объектов на флангах противника или в его тылу. Разновидностью охвата является обход. Прорыв: Прорыв обороны осуществляется на узком участке фронта. Затем место прорыва расширяется, и введенные в него силы захватывают объекты в глубине, что нарушает устойчивость обороны. Прорыв часто предшествует охвату. 18

Прорыв обороны осуществляется на узком участке фронта. Затем место прорыва расширяется, и введенные в него силы захватывают объекты в глубине, что нарушает устойчивость обороны. Прорыв часто предшествует охвату. Прорыв (в ФРГфронтальный удар). 19

20

21

22

Во взаимодействии с прорывом и охватом иногда используется просачивание. Просачивающиеся подразделения или группы продвигаются на выгодные позиции за линией фронта. Основное внимание при этом уделяется скрытности передвижения и уклонению от вступления в бой. 23

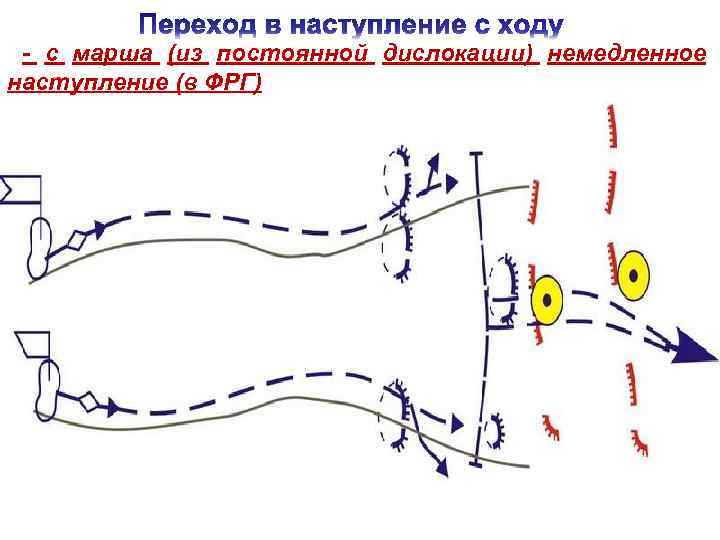

- с марша (из постоянной дислокации) немедленное наступление (в ФРГ) 24

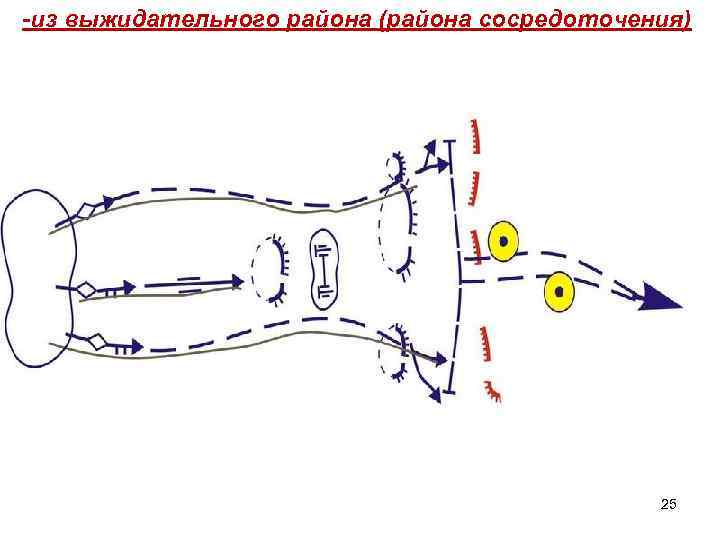

-из выжидательного района (района сосредоточения) 25

-из положения обороны без перегруппировки 26

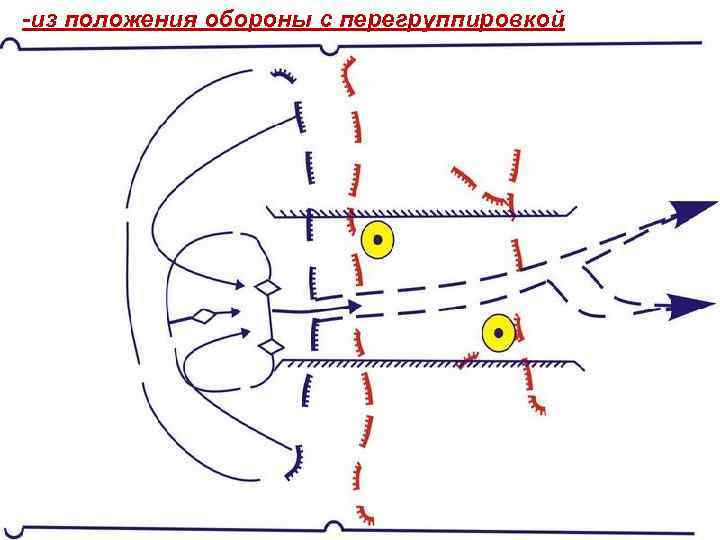

-из положения обороны с перегруппировкой 27

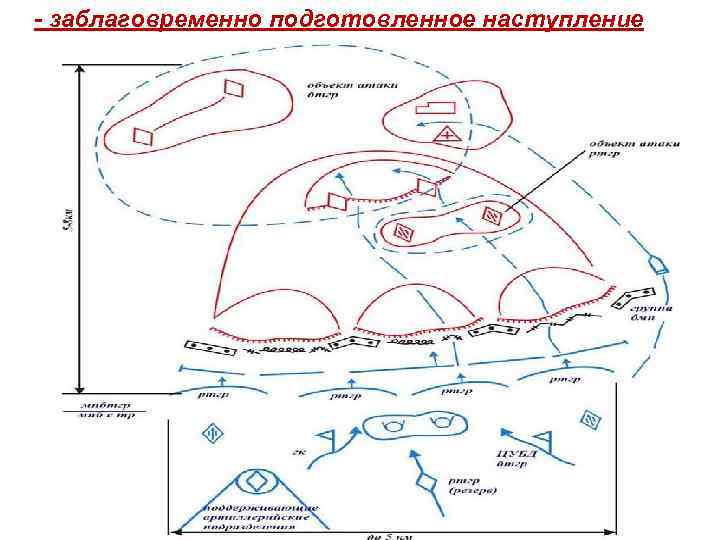

- заблаговременно подготовленное наступление

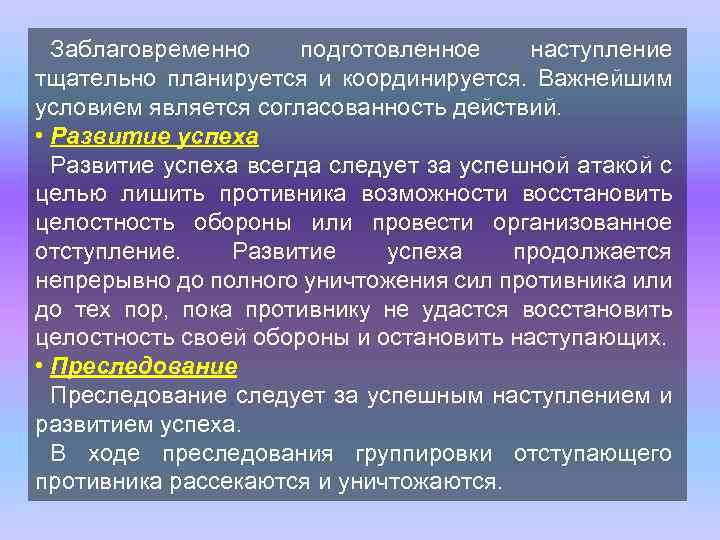

Заблаговременно подготовленное наступление тщательно планируется и координируется. Важнейшим условием является согласованность действий. • Развитие успеха всегда следует за успешной атакой с целью лишить противника возможности восстановить целостность обороны или провести организованное отступление. Развитие успеха продолжается непрерывно до полного уничтожения сил противника или до тех пор, пока противнику не удастся восстановить целостность своей обороны и остановить наступающих. • Преследование следует за успешным наступлением и развитием успеха. В ходе преследования группировки отступающего противника рассекаются и уничтожаются.

30

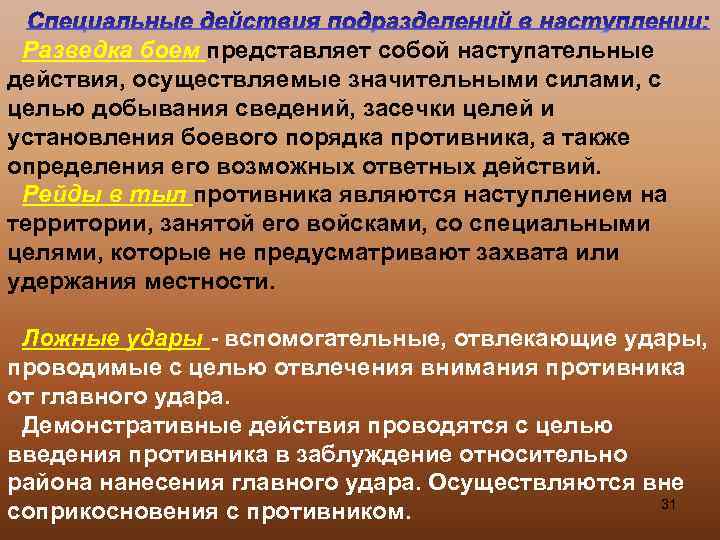

Разведка боем представляет собой наступательные действия, осуществляемые значительными силами, с целью добывания сведений, засечки целей и установления боевого порядка противника, а также определения его возможных ответных действий. Рейды в тыл противника являются наступлением на территории, занятой его войсками, со специальными целями, которые не предусматривают захвата или удержания местности. Ложные удары - вспомогательные, отвлекающие удары, проводимые с целью отвлечения внимания противника от главного удара. Демонстративные действия проводятся с целью введения противника в заблуждение относительно района нанесения главного удара. Осуществляются вне 31 соприкосновения с противником.

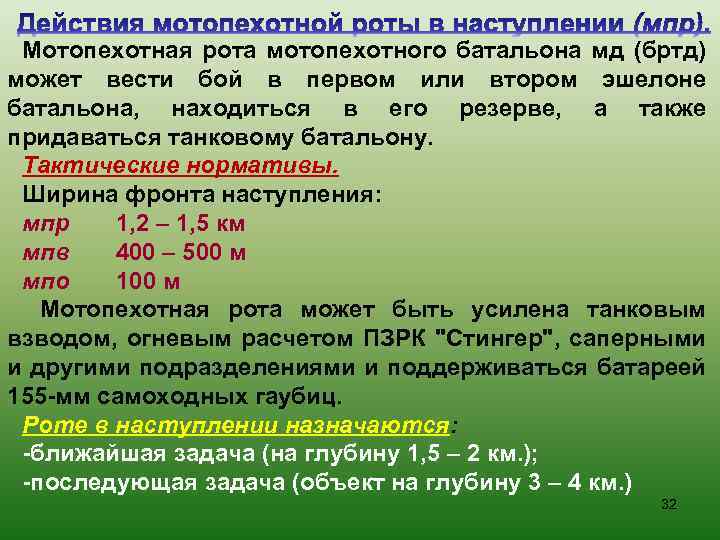

Мотопехотная рота мотопехотного батальона мд (бртд) может вести бой в первом или втором эшелоне батальона, находиться в его резерве, а также придаваться танковому батальону. Тактические нормативы. Ширина фронта наступления: мпр 1, 2 – 1, 5 км мпв 400 – 500 м мпо 100 м Мотопехотная рота может быть усилена танковым взводом, огневым расчетом ПЗРК "Стингер", саперными и другими подразделениями и поддерживаться батареей 155 -мм самоходных гаубиц. Роте в наступлении назначаются: -ближайшая задача (на глубину 1, 5 – 2 км. ); -последующая задача (объект на глубину 3 – 4 км. ) 32

33

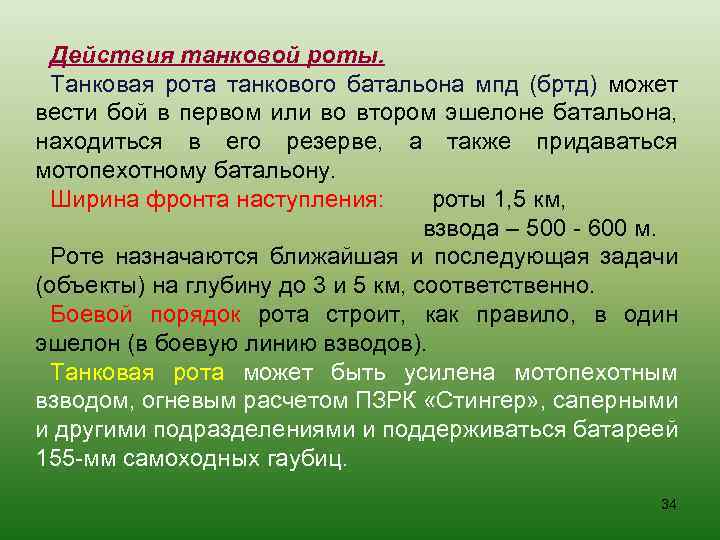

Действия танковой роты. Танковая рота танкового батальона мпд (бртд) может вести бой в первом или во втором эшелоне батальона, находиться в его резерве, а также придаваться мотопехотному батальону. Ширина фронта наступления: роты 1, 5 км, взвода – 500 - 600 м. Роте назначаются ближайшая и последующая задачи (объекты) на глубину до 3 и 5 км, соответственно. Боевой порядок рота строит, как правило, в один эшелон (в боевую линию взводов). Танковая рота может быть усилена мотопехотным взводом, огневым расчетом ПЗРК «Стингер» , саперными и другими подразделениями и поддерживаться батареей 155 -мм самоходных гаубиц. 34

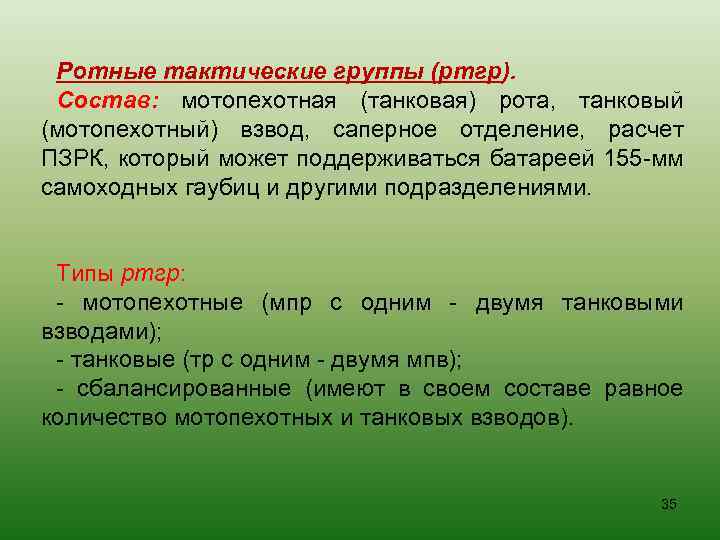

Ротные тактические группы (ртгр). Состав: мотопехотная (танковая) рота, танковый (мотопехотный) взвод, саперное отделение, расчет ПЗРК, который может поддерживаться батареей 155 -мм самоходных гаубиц и другими подразделениями. Типы ртгр: - мотопехотные (мпр с одним - двумя танковыми взводами); - танковые (тр с одним - двумя мпв); - сбалансированные (имеют в своем составе равное количество мотопехотных и танковых взводов). 35

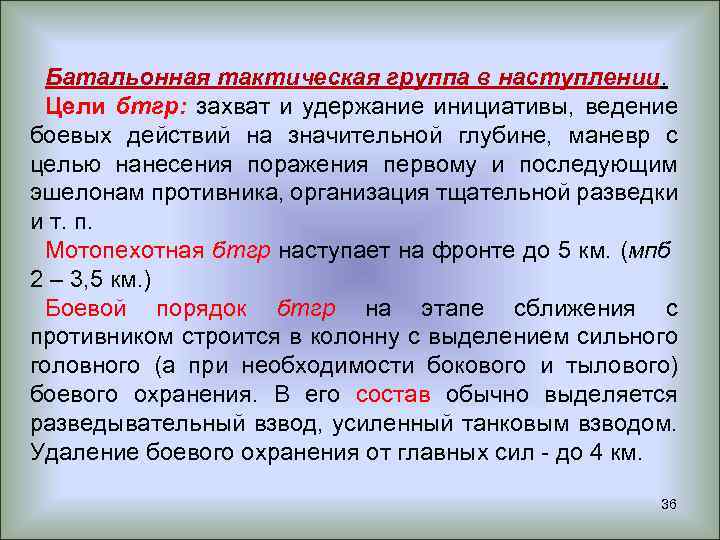

Батальонная тактическая группа в наступлении. Цели бтгр: захват и удержание инициативы, ведение боевых действий на значительной глубине, маневр с целью нанесения поражения первому и последующим эшелонам противника, организация тщательной разведки и т. п. Мотопехотная бтгр наступает на фронте до 5 км. (мпб 2 – 3, 5 км. ) Боевой порядок бтгр на этапе сближения с противником строится в колонну с выделением сильного головного (а при необходимости бокового и тылового) боевого охранения. В его состав обычно выделяется разведывательный взвод, усиленный танковым взводом. Удаление боевого охранения от главных сил - до 4 км. 36

37

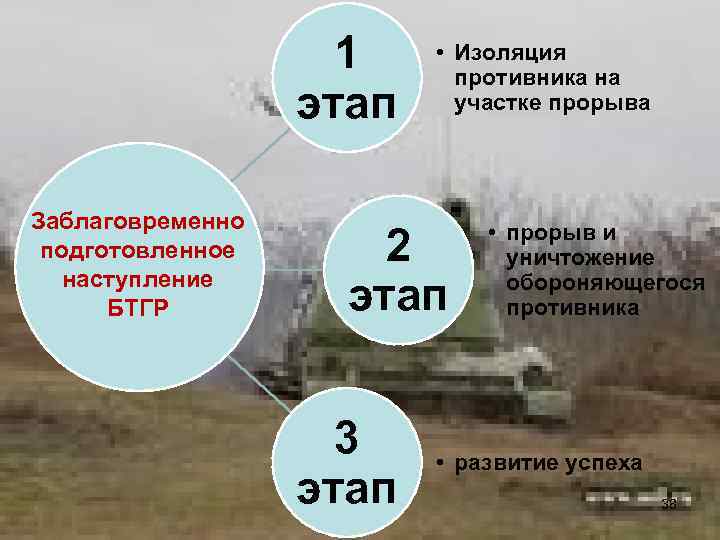

1 этап Заблаговременно подготовленное наступление БТГР • Изоляция противника на участке прорыва 2 этап 3 этап • прорыв и уничтожение обороняющегося противника • развитие успеха 38

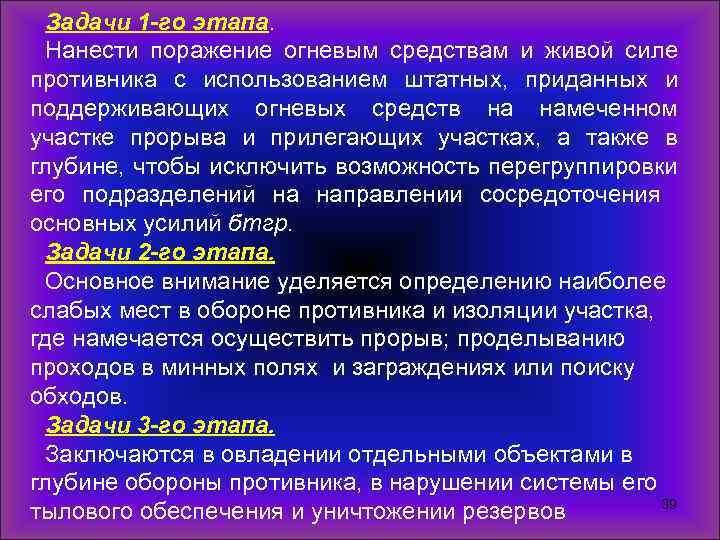

Задачи 1 -го этапа. Нанести поражение огневым средствам и живой силе противника с использованием штатных, приданных и поддерживающих огневых средств на намеченном участке прорыва и прилегающих участках, а также в глубине, чтобы исключить возможность перегруппировки его подразделений на направлении сосредоточения основных усилий бтгр. Задачи 2 -го этапа. Основное внимание уделяется определению наиболее слабых мест в обороне противника и изоляции участка, где намечается осуществить прорыв; проделыванию проходов в минных полях и заграждениях или поиску обходов. Задачи 3 -го этапа. Заключаются в овладении отдельными объектами в глубине обороны противника, в нарушении системы его 39 тылового обеспечения и уничтожении резервов

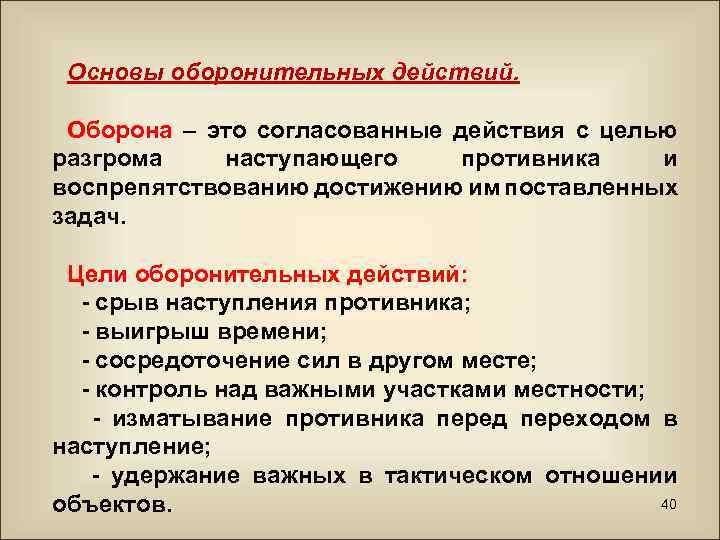

Основы оборонительных действий. Оборона – это согласованные действия с целью разгрома наступающего противника и воспрепятствованию достижению им поставленных задач. Цели оборонительных действий: - срыв наступления противника; - выигрыш времени; - сосредоточение сил в другом месте; - контроль над важными участками местности; - изматывание противника перед переходом в наступление; - удержание важных в тактическом отношении 40 объектов.

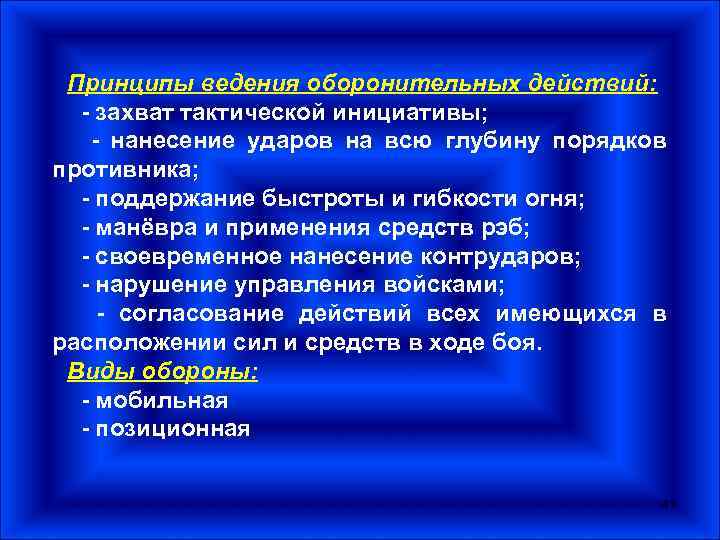

Принципы ведения оборонительных действий: - захват тактической инициативы; - нанесение ударов на всю глубину порядков противника; - поддержание быстроты и гибкости огня; - манёвра и применения средств рэб; - своевременное нанесение контрударов; - нарушение управления войсками; - согласование действий всех имеющихся в расположении сил и средств в ходе боя. Виды обороны: - мобильная - позиционная 41

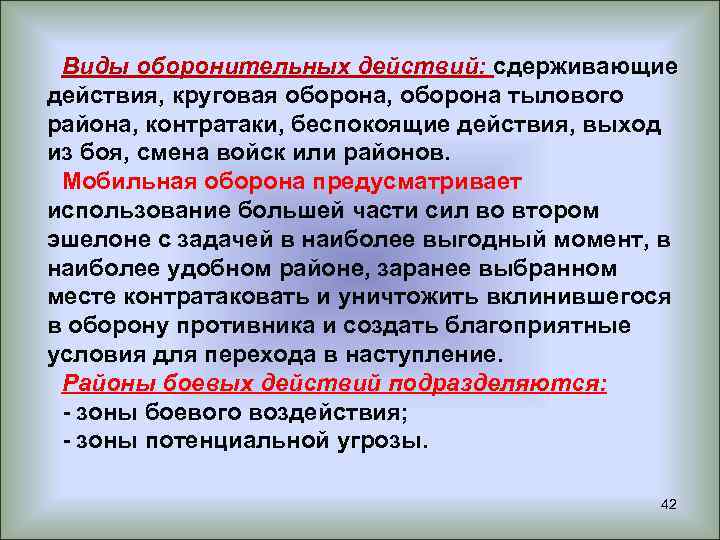

Виды оборонительных действий: сдерживающие действия, круговая оборона, оборона тылового района, контратаки, беспокоящие действия, выход из боя, смена войск или районов. Мобильная оборона предусматривает использование большей части сил во втором эшелоне с задачей в наиболее выгодный момент, в наиболее удобном районе, заранее выбранном месте контратаковать и уничтожить вклинившегося в оборону противника и создать благоприятные условия для перехода в наступление. Районы боевых действий подразделяются: - зоны боевого воздействия; - зоны потенциальной угрозы. 42

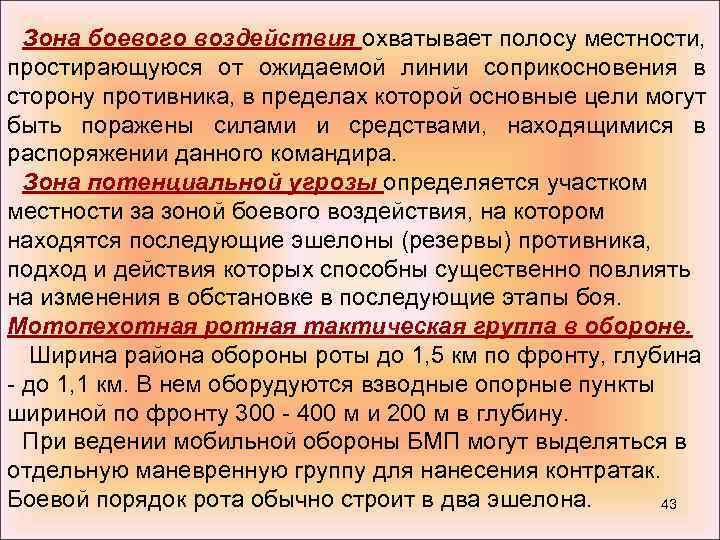

Зона боевого воздействия охватывает полосу местности, простирающуюся от ожидаемой линии соприкосновения в сторону противника, в пределах которой основные цели могут быть поражены силами и средствами, находящимися в распоряжении данного командира. Зона потенциальной угрозы определяется участком местности за зоной боевого воздействия, на котором находятся последующие эшелоны (резервы) противника, подход и действия которых способны существенно повлиять на изменения в обстановке в последующие этапы боя. Мотопехотная ротная тактическая группа в обороне. Ширина района обороны роты до 1, 5 км по фронту, глубина - до 1, 1 км. В нем оборудуются взводные опорные пункты шириной по фронту 300 - 400 м и 200 м в глубину. При ведении мобильной обороны БМП могут выделяться в отдельную маневренную группу для нанесения контратак. Боевой порядок рота обычно строит в два эшелона. 43

44

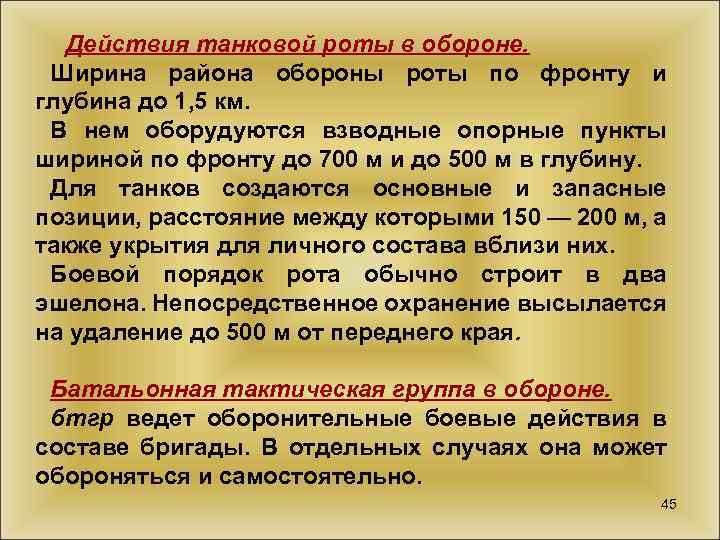

Действия танковой роты в обороне. Ширина района обороны роты по фронту и глубина до 1, 5 км. В нем оборудуются взводные опорные пункты шириной по фронту до 700 м и до 500 м в глубину. Для танков создаются основные и запасные позиции, расстояние между которыми 150 — 200 м, а также укрытия для личного состава вблизи них. Боевой порядок рота обычно строит в два эшелона. Непосредственное охранение высылается на удаление до 500 м от переднего края. Батальонная тактическая группа в обороне. бтгр ведет оборонительные боевые действия в составе бригады. В отдельных случаях она может обороняться и самостоятельно. 45

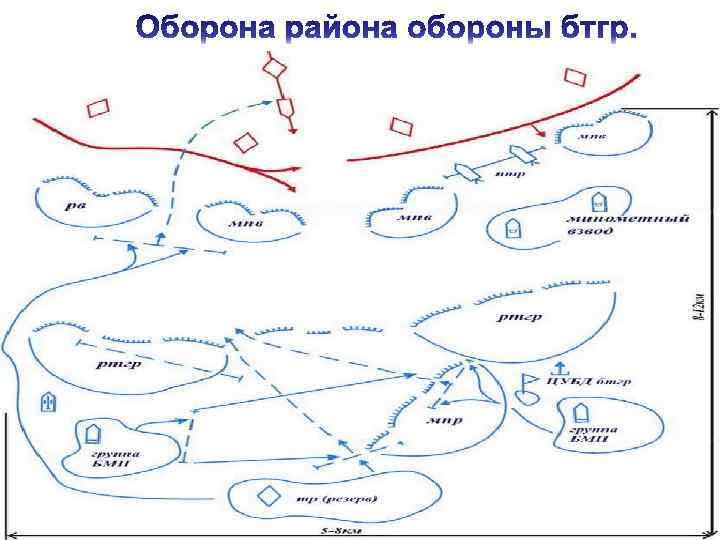

46

47

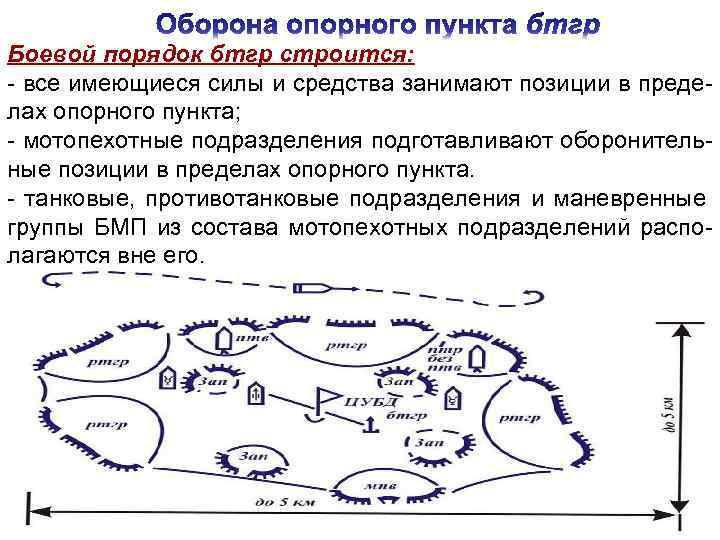

Боевой порядок бтгр строится: - все имеющиеся силы и средства занимают позиции в пределах опорного пункта; - мотопехотные подразделения подготавливают оборонительные позиции в пределах опорного пункта. - танковые, противотанковые подразделения и маневренные группы БМП из состава мотопехотных подразделений располагаются вне его. 48

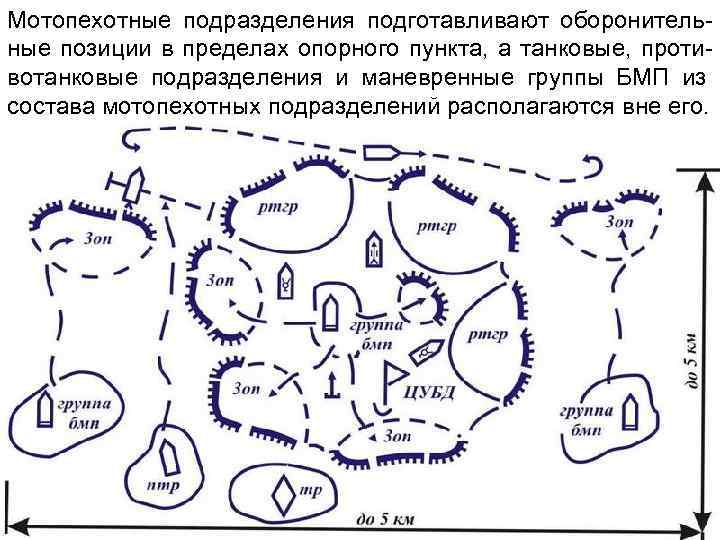

Мотопехотные подразделения подготавливают оборонительные позиции в пределах опорного пункта, а танковые, противотанковые подразделения и маневренные группы БМП из состава мотопехотных подразделений располагаются вне его. 49

Виды боевых действий: - наступление; - оборона; - сдерживающие действия. Цели наступления: - разгром противостоящего противника; - захват важных в тактическом и оперативном отношении рубежей или объектов; - обеспечение выгодных условий для дальнейшего развития боя. Принципы наступления: - внезапность и решительность боевых действий; - выбор направления главного удара сосредоточения сил для его нанесения; 50 - умелое сочетание манёвра подразделениями, частями.

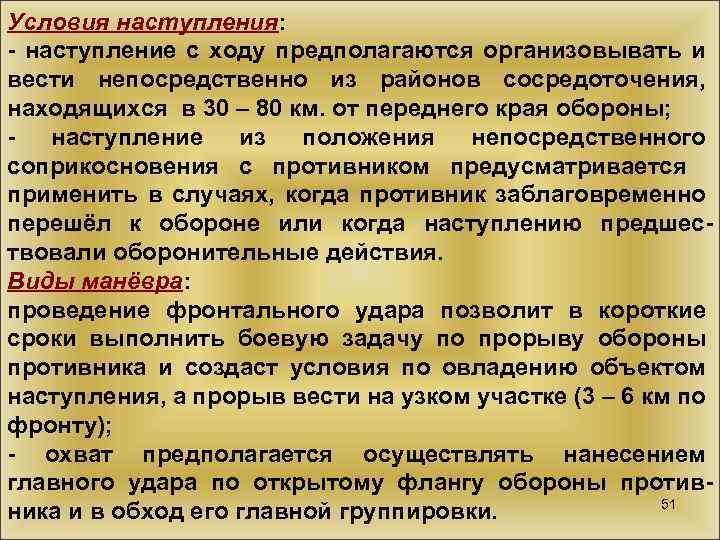

Условия наступления: - наступление с ходу предполагаются организовывать и вести непосредственно из районов сосредоточения, находящихся в 30 – 80 км. от переднего края обороны; - наступление из положения непосредственного соприкосновения с противником предусматривается применить в случаях, когда противник заблаговременно перешёл к обороне или когда наступлению предшествовали оборонительные действия. Виды манёвра: проведение фронтального удара позволит в короткие сроки выполнить боевую задачу по прорыву обороны противника и создаст условия по овладению объектом наступления, а прорыв вести на узком участке (3 – 6 км по фронту); - охват предполагается осуществлять нанесением главного удара по открытому флангу обороны против 51 ника и в обход его главной группировки.

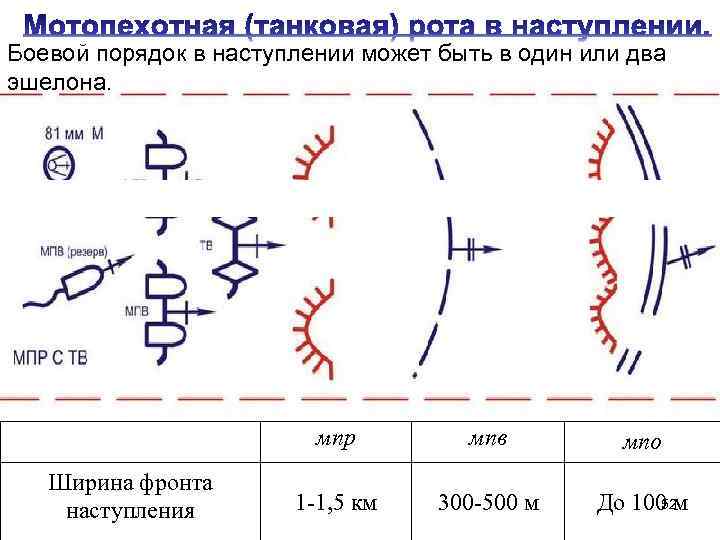

Боевой порядок в наступлении может быть в один или два эшелона. мпр Ширина фронта наступления мпв мпо 1 -1, 5 км 300 -500 м 52 До 100 м

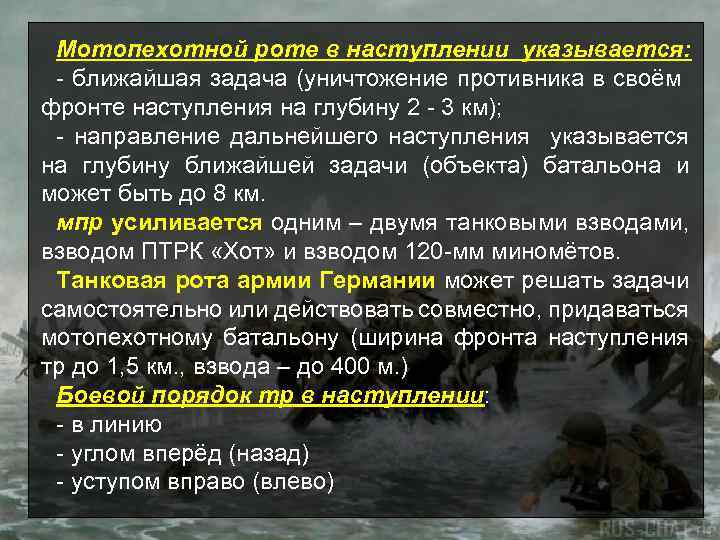

Мотопехотной роте в наступлении указывается: - ближайшая задача (уничтожение противника в своём фронте наступления на глубину 2 - 3 км); - направление дальнейшего наступления указывается на глубину ближайшей задачи (объекта) батальона и может быть до 8 км. мпр усиливается одним – двумя танковыми взводами, взводом ПТРК «Хот» и взводом 120 -мм миномётов. Танковая рота армии Германии может решать задачи самостоятельно или действовать совместно, придаваться мотопехотному батальону (ширина фронта наступления тр до 1, 5 км. , взвода – до 400 м. ) Боевой порядок тр в наступлении: - в линию - углом вперёд (назад) - уступом вправо (влево) 53

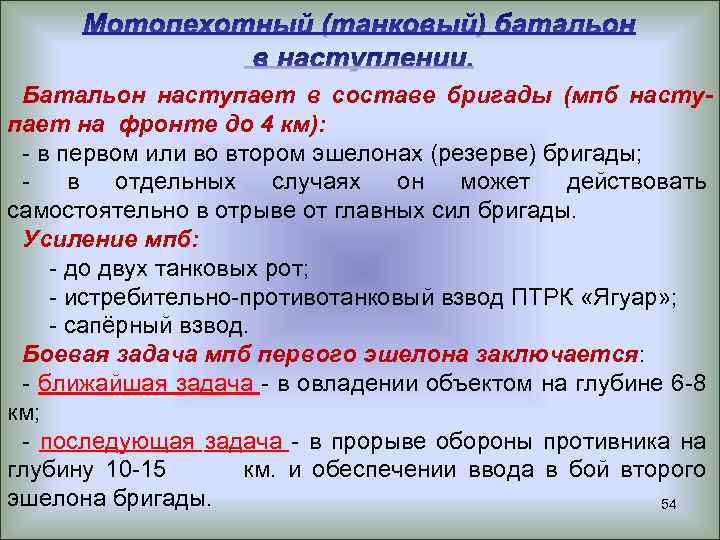

Батальон наступает в составе бригады (мпб наступает на фронте до 4 км): - в первом или во втором эшелонах (резерве) бригады; - в отдельных случаях он может действовать самостоятельно в отрыве от главных сил бригады. Усиление мпб: - до двух танковых рот; - истребительно-противотанковый взвод ПТРК «Ягуар» ; - сапёрный взвод. Боевая задача мпб первого эшелона заключается: - ближайшая задача - в овладении объектом на глубине 6 -8 км; - последующая задача - в прорыве обороны противника на глубину 10 -15 км. и обеспечении ввода в бой второго эшелона бригады. 54

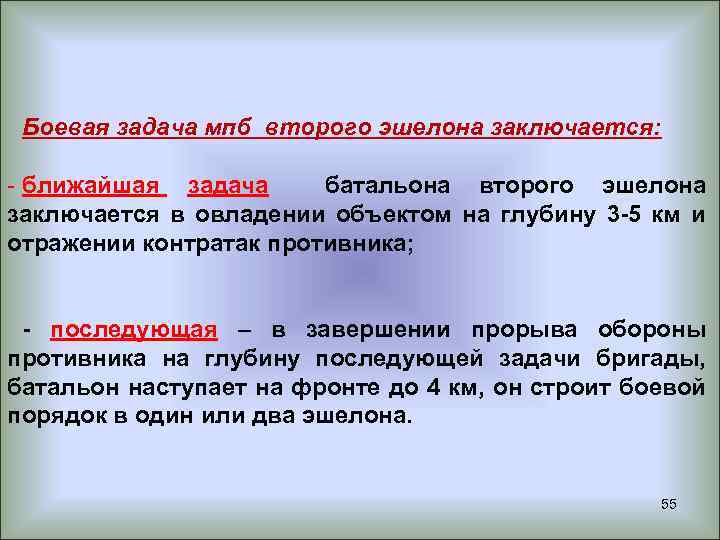

Боевая задача мпб второго эшелона заключается: - ближайшая задача батальона второго эшелона заключается в овладении объектом на глубину 3 -5 км и отражении контратак противника; - последующая – в завершении прорыва обороны противника на глубину последующей задачи бригады, батальон наступает на фронте до 4 км, он строит боевой порядок в один или два эшелона. 55

ОСНОВЫ ОБОРОНИТЕЛЬНЫХ ДЕЙСТВИЙ АРМИИ ГЕРМАНИИ. Цель: срыв наступления противника, нанести ему значительные потери, сохранить свои силы и средства, удержания важных рубежей, районов и обеспечения благоприятных условий для перехода в наступление. Виды обороны: - подвижная; - позиционная. Основу подвижной обороны составляет: - манёвр подразделениями, частями; - манёвр огнём средств поражения. В подвижной обороне допускается вклинение наступающих войск на заранее определённую глубину. Главные силы планируется размещать во втором эшелоне. 56

57

58

«Тактико-технические характеристики основных образцов вооружения и боевой техники» 59 19

«Тактико-технические характеристики вооружения и боевой техники США» 60 20

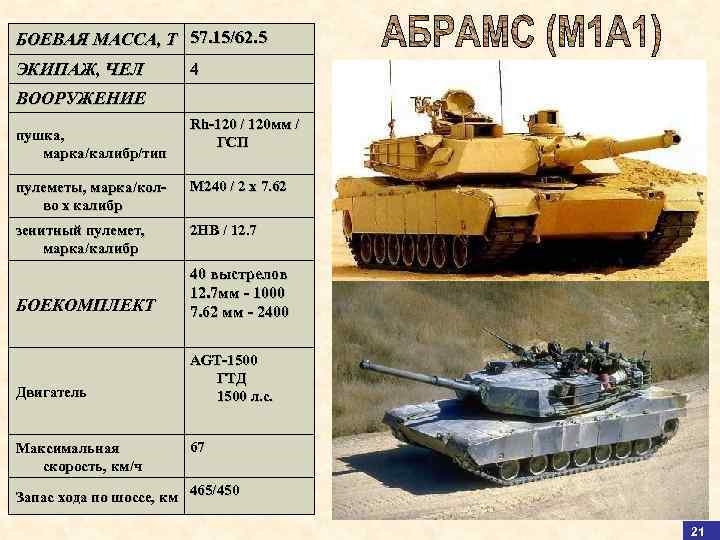

БОЕВАЯ МАССА, Т 57. 15/62. 5 ЭКИПАЖ, ЧЕЛ 4 ВООРУЖЕНИЕ пушка, марка/калибр/тип Rh-120 / 120 мм / ГСП пулеметы, марка/колво х калибр М 240 / 2 х 7. 62 зенитный пулемет, марка/калибр 2 HB / 12. 7 БОЕКОМПЛЕКТ 40 выстрелов 12. 7 мм - 1000 7. 62 мм - 2400 Двигатель AGT-1500 ГТД 1500 л. с. Максимальная скорость, км/ч 67 Запас хода по шоссе, км 465/450 61 21

БОЕВАЯ МАССА, Т 52. 6 ЭКИПАЖ, ЧЕЛ. 4 БРОНЯ, ММ лоб корпуса 120 борт корпуса 75 лоб башни 175 Вооружение пушка, марка/калибр/тип М 68/105 мм/НП пулеметы М 73/7. 62 мм М 85/12. 7 мм БОЕКОМПЛЕКТ 63 выстрела 12. 7 мм - 900 7. 62 мм - 5950 Двигатель AVDS-1790 -2 C дизель 750 л. с. Скорость по шоссе, км/ч 48 Запас хода по шоссе, км 480 62 23

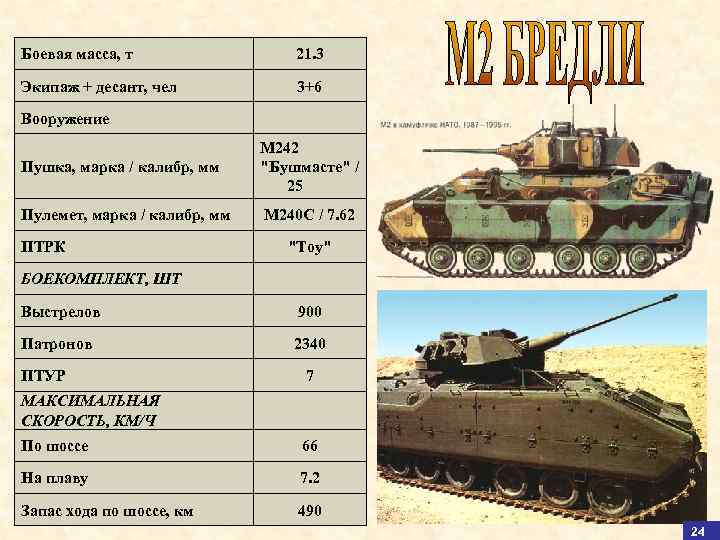

Боевая масса, т 21. 3 Экипаж + десант, чел 3+6 Вооружение Пушка, марка / калибр, мм М 242 "Бушмасте" / 25 Пулемет, марка / калибр, мм М 240 С / 7. 62 ПТРК БОЕКОМПЛЕКТ, ШТ "Тоу" Выстрелов 900 Патронов 2340 ПТУР 7 МАКСИМАЛЬНАЯ СКОРОСТЬ, КМ/Ч По шоссе 66 На плаву 7. 2 Запас хода по шоссе, км 490 63 24

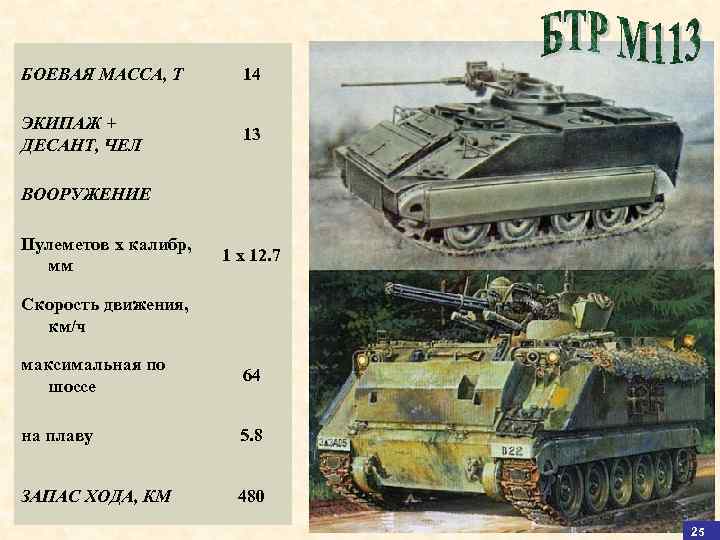

БОЕВАЯ МАССА, Т 14 ЭКИПАЖ + ДЕСАНТ, ЧЕЛ 13 ВООРУЖЕНИЕ Пулеметов х калибр, мм 1 х 12. 7 Скорость движения, км/ч максимальная по шоссе 64 на плаву 5. 8 ЗАПАС ХОДА, КМ 480 64 25

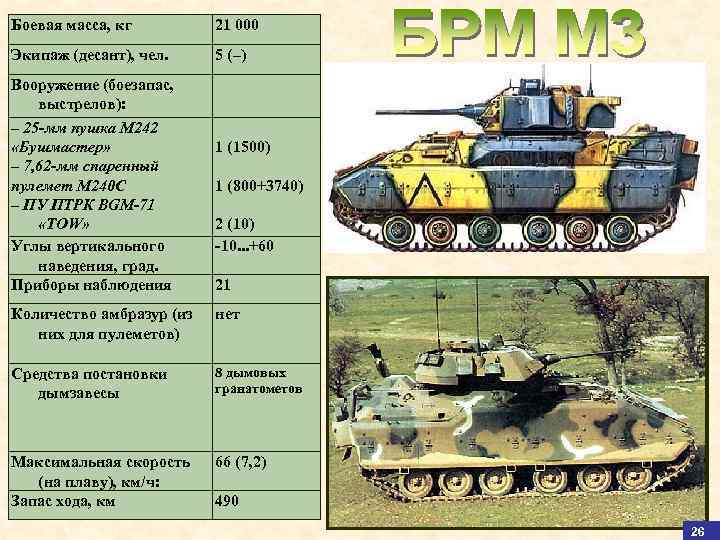

Боевая масса, кг 21 000 Экипаж (десант), чел. 5 (–) Вооружение (боезапас, выстрелов): – 25 -мм пушка М 242 «Бушмастер» – 7, 62 -мм спаренный пулемет М 240 С – ПУ ПТРК BGM-71 «TOW» Углы вертикального наведения, град. Приборы наблюдения 1 (1500) 1 (800+3740) 2 (10) -10. . . +60 21 Количество амбразур (из них для пулеметов) нет Средства постановки дымзавесы 8 дымовых гранатометов Максимальная скорость (на плаву), км/ч: Запас хода, км 66 (7, 2) 490 65 26

Боевой вес, т 11, 8 экипаж человек 5 Дальность стрельбы минимальная - 65 максимальная 3000 Количество направляющих ПТУР (пулеметов) Боекомплект: ПТУР (патронов) 2(1 х7, 62) 12(2000) скорость движения. 68 км/ч запас хода. км 380 66 27

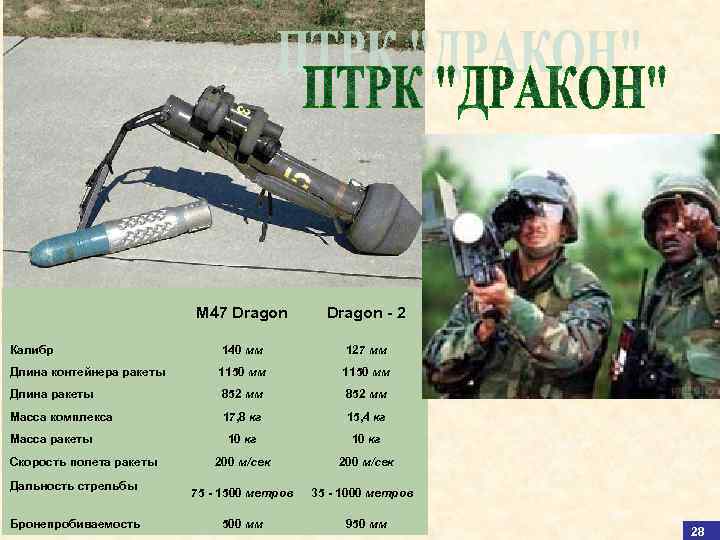

M 47 Dragon - 2 Калибр 140 мм 127 мм Длина контейнера ракеты 1150 мм Длина ракеты 852 мм Масса комплекса 17, 8 кг 15, 4 кг 10 кг 200 м/сек Масса ракеты Скорость полета ракеты Дальность стрельбы Бронепробиваемость 75 - 1500 метров 500 мм 35 - 1000 метров 950 мм 67 28

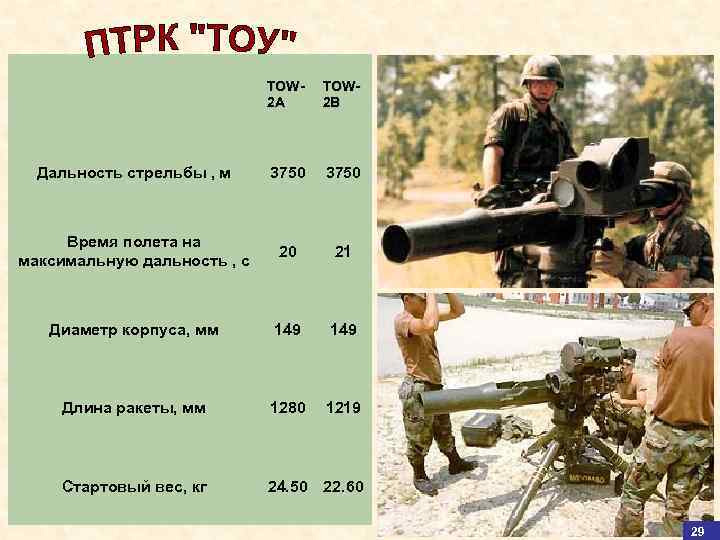

TOW 2 A Дальность стрельбы , м TOW 2 B 3750 Время полета на максимальную дальность , с 20 21 Диаметр корпуса, мм 149 Длина ракеты, мм 1280 1219 Стартовый вес, кг 24. 50 22. 60 68 29

Масса мины 3. 2 - 5. 1 кг Макс. дальность стрельбы 4. 7 км Практическая скорострельность 10 -12 в/мин 69 30

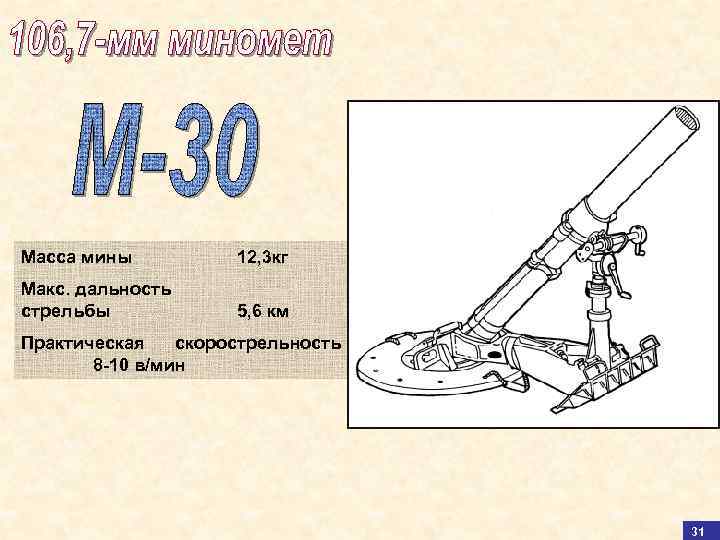

Масса мины 12, 3 кг Макс. дальность стрельбы 5, 6 км Практическая скорострельность 8 -10 в/мин 70 31

Калибр, мм . 45 АСР (11, 43) Применяемый патрон 11, 43 х 23 Начальная скорость пули, м/с 262 Вес, кг 1, 247 Вес неснаряженный, кг 1, 1 Темп стрельбы, в/м 14 Ёмкость магазина, патронов 7 Эффективная дальность стрельбы, м 50 71 32

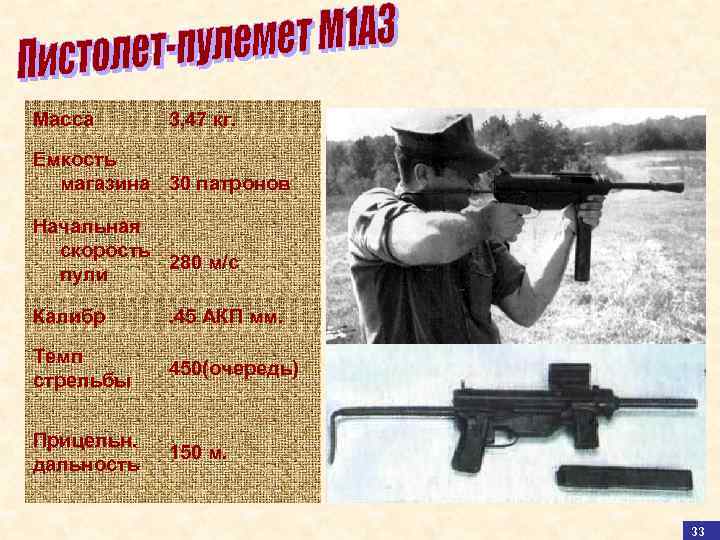

Масса 3, 47 кг. Емкость магазина 30 патронов Начальная скорость 280 м/с пули Калибр . 45 АКП мм. Темп стрельбы 450(очередь) Прицельн. дальность 150 м. 72 33

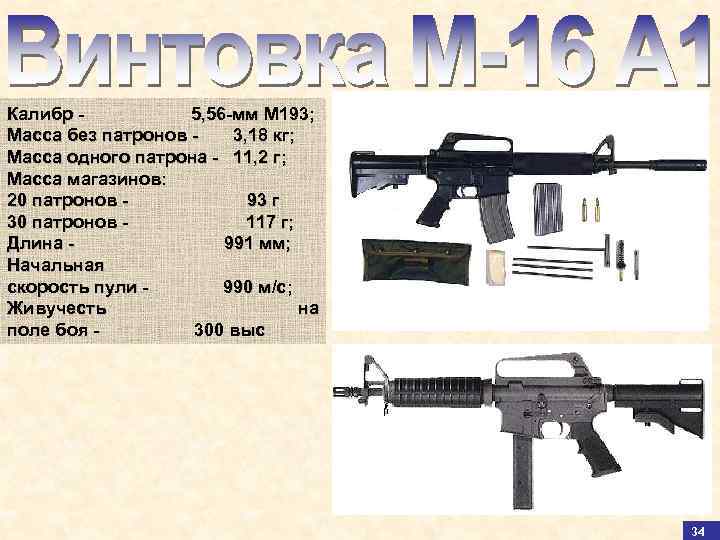

Калибр - 5, 56 -мм М 193; Масса без патронов - 3, 18 кг; Масса одного патрона - 11, 2 г; Масса магазинов: 20 патронов - 93 г 30 патронов - 117 г; Длина - 991 мм; Начальная скорость пули - 990 м/с; Живучесть на поле боя - 300 выс 73 34

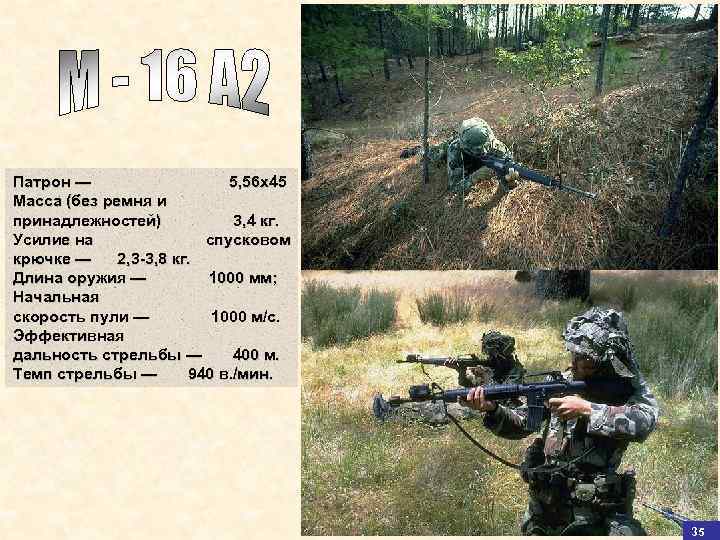

Патрон — 5, 56 x 45 Масса (без ремня и принадлежностей) 3, 4 кг. Усилие на спусковом крючке — 2, 3 -3, 8 кг. Длина оружия — 1000 мм; Начальная скорость пули — 1000 м/с. Эффективная дальность стрельбы — 400 м. Темп стрельбы — 940 в. /мин. 74 35

Калибр: 50 BMG (12. 7 x 99 мм) Длина: 1650 мм Длина ствола: 1140 мм Масса: 38 кг, 58 кг на станке M 3 Начальная скорость полета пули: 930 м/с Эффективная дальность стрельбы: 2000 м Темп стрельбы: 450 -600 выстр/мин Питание: лента 50, 100 патронов 75 36

Наименование пулемета: М 60 M 60 E 3 7, 62 mm NATO 7, 62 x 51 Эффективная дальность стрельбы, м 1000 Начальная скорость пули, м/с 853 500 -650 10. 5 кг (с сошкой) 8, 61 кг (с сошкой) лента 100 патронов 76 лента 100 патронов Калибр, мм Патрон Темп стрельбы, выстр/м Вес, кг Питание 37

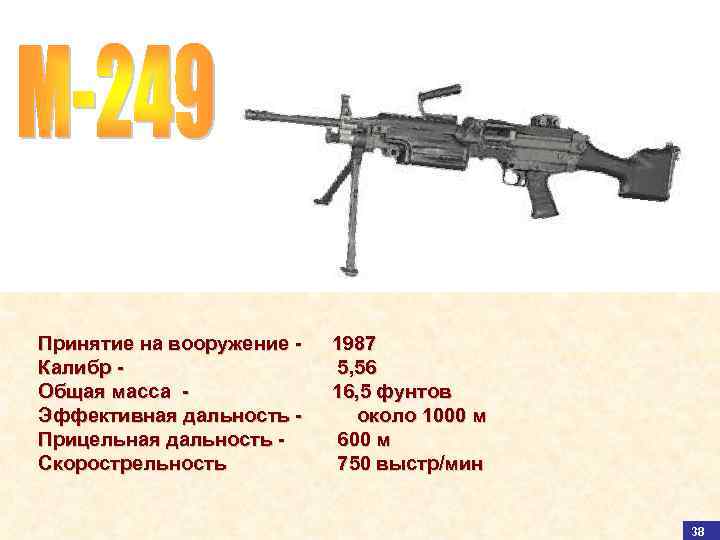

Принятие на вооружение - 1987 Калибр - 5, 56 Общая масса - 16, 5 фунтов Эффективная дальность - около 1000 м Прицельная дальность - 600 м Скорострельность 750 выстр/мин 77 38

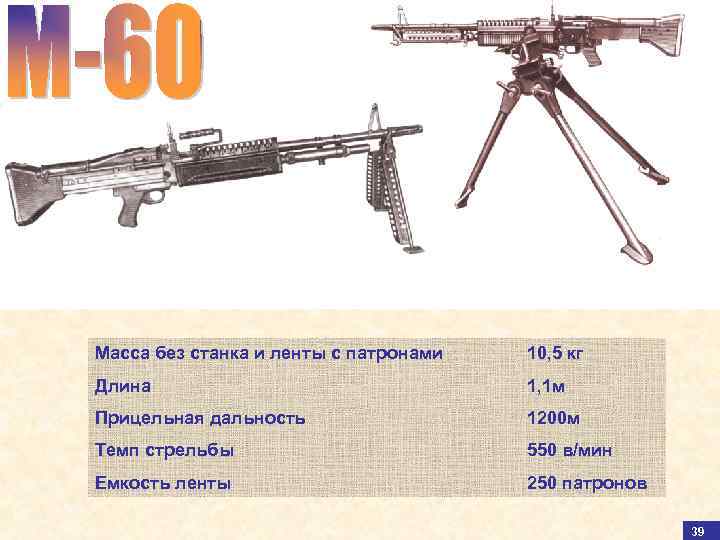

Масса без станка и ленты с патронами 10, 5 кг Длина 1, 1 м Прицельная дальность 1200 м Темп стрельбы 550 в/мин Емкость ленты 250 патронов 78 39

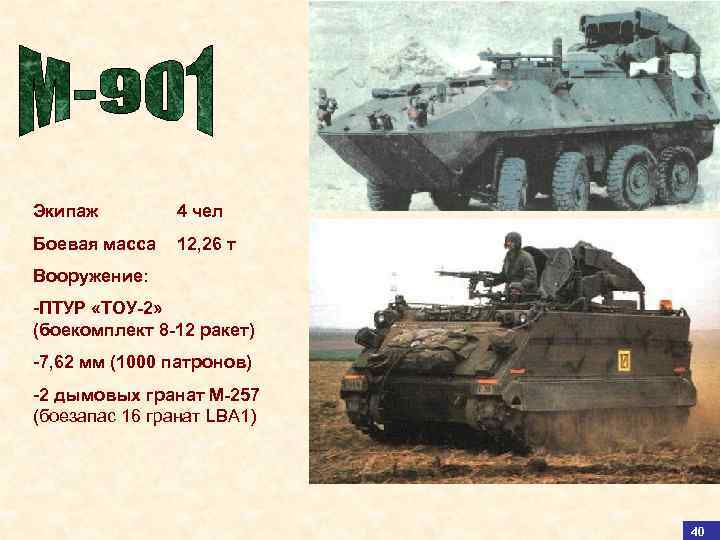

Экипаж 4 чел Боевая масса 12, 26 т Вооружение: -ПТУР «ТОУ-2» (боекомплект 8 -12 ракет) -7, 62 мм (1000 патронов) -2 дымовых гранат М-257 (боезапас 16 гранат LBA 1) 79 40

Калибр 40 мм Вес 1, 36 кг Вес боеприпаса 277 г 80 41

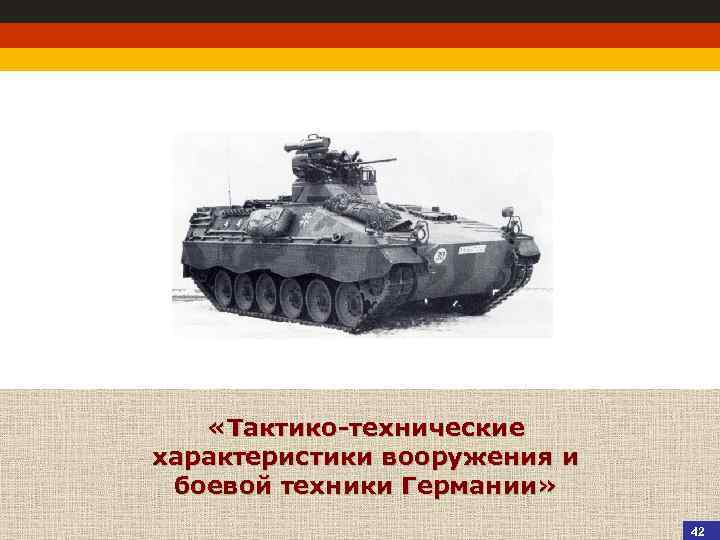

«Тактико-технические характеристики вооружения и боевой техники Германии» 81 42

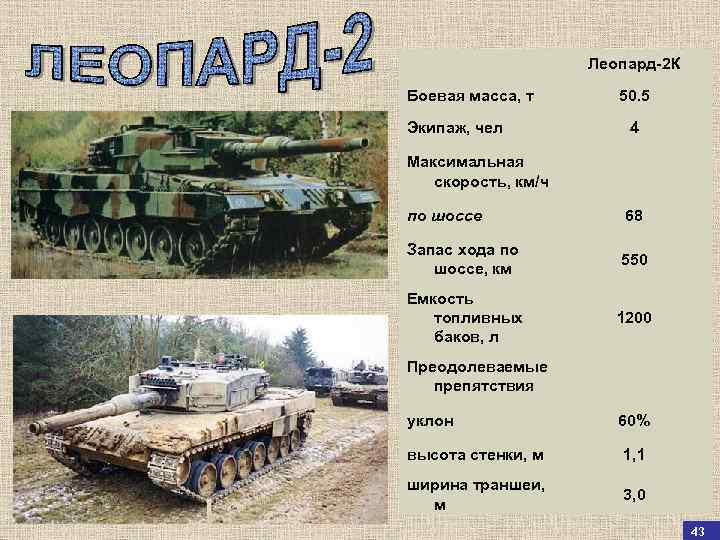

Леопард-2 К Боевая масса, т 50. 5 Экипаж, чел 4 Максимальная скорость, км/ч по шоссе 68 Запас хода по шоссе, км 550 Емкость топливных баков, л 1200 Преодолеваемые препятствия уклон 60% высота стенки, м 1, 1 ширина траншеи, м 3, 0 82 43

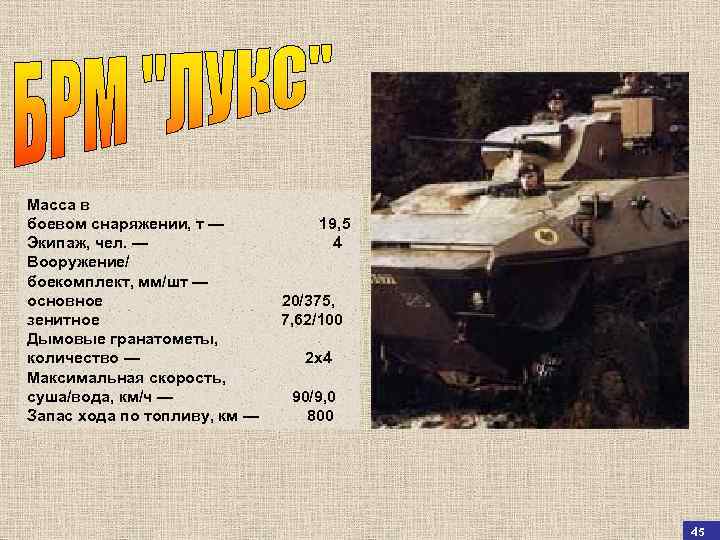

Масса в боевом снаряжении, т — 19, 5 Экипаж, чел. — 4 Вооружение/ боекомплект, мм/шт — основное 20/375, зенитное 7, 62/100 Дымовые гранатометы, количество — 2 x 4 Максимальная скорость, суша/вода, км/ч — 90/9, 0 Запас хода по топливу, км — 800 83 45

Экипаж+ боевой расчет 3+7 чел Масса 28, 2 т Мощность дизельного двигателя 600 л. с Максимальная скорость движения 75 км/ч 84 46

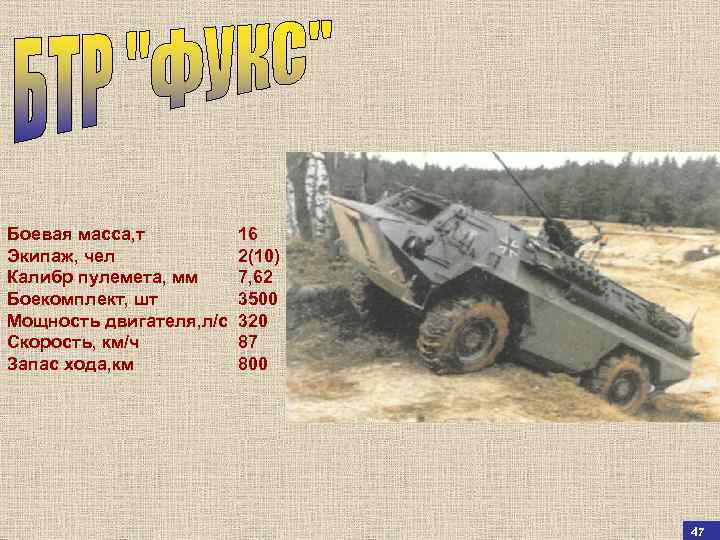

Боевая масса, т 16 Экипаж, чел 2(10) Калибр пулемета, мм 7, 62 Боекомплект, шт 3500 Мощность двигателя, л/с 320 Скорость, км/ч 87 Запас хода, км 800 85 47

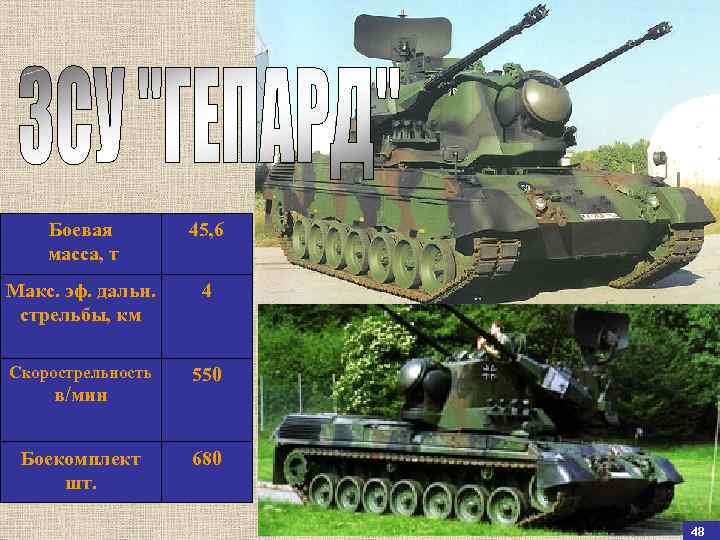

Боевая масса, т 45, 6 Макс. эф. дальн. стрельбы, км 4 Скорострельность 550 в/мин Боекомплект шт. 680 86 48

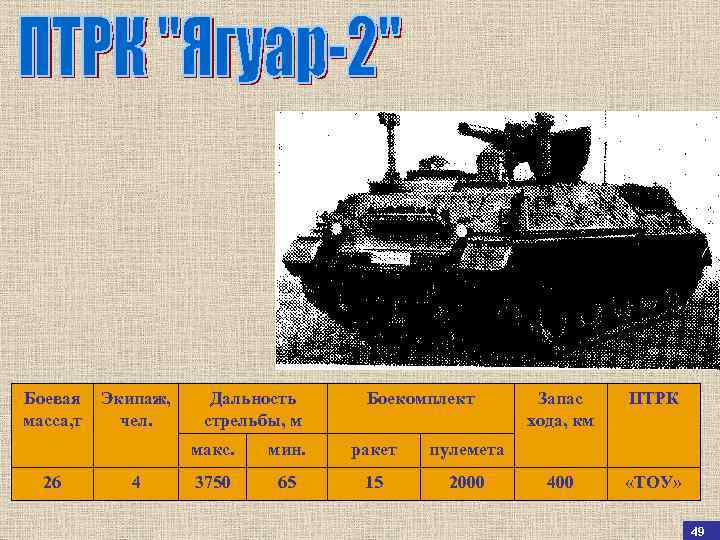

Боевая масса, т Экипаж, чел. Дальность стрельбы, м Боекомплект макс. 26 4 мин. ракет 65 15 2000 ПТРК 400 «ТОУ» пулемета 3750 Запас хода, км 87 49

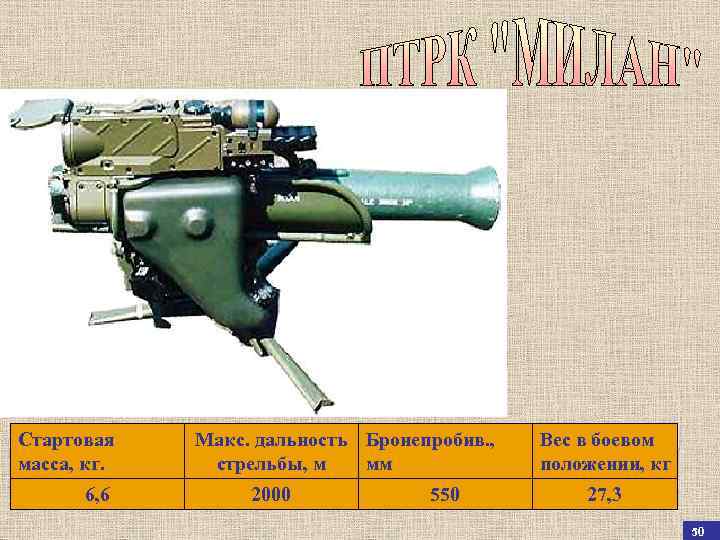

Стартовая масса, кг. 6, 6 Макс. дальность Бронепробив. , стрельбы, м мм 2000 550 Вес в боевом положении, кг 27, 3 88 50

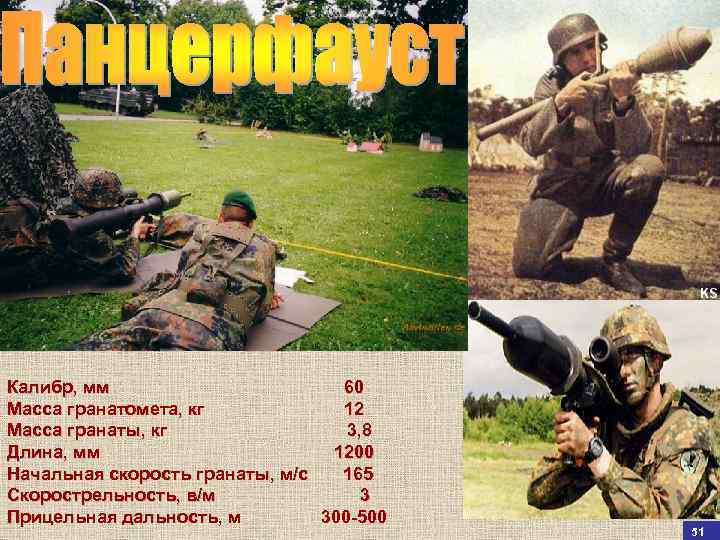

Калибр, мм 60 Масса гранатомета, кг 12 Масса гранаты, кг 3, 8 Длина, мм 1200 Начальная скорость гранаты, м/с 165 Скорострельность, в/м 3 Прицельная дальность, м 300 -500 89 51

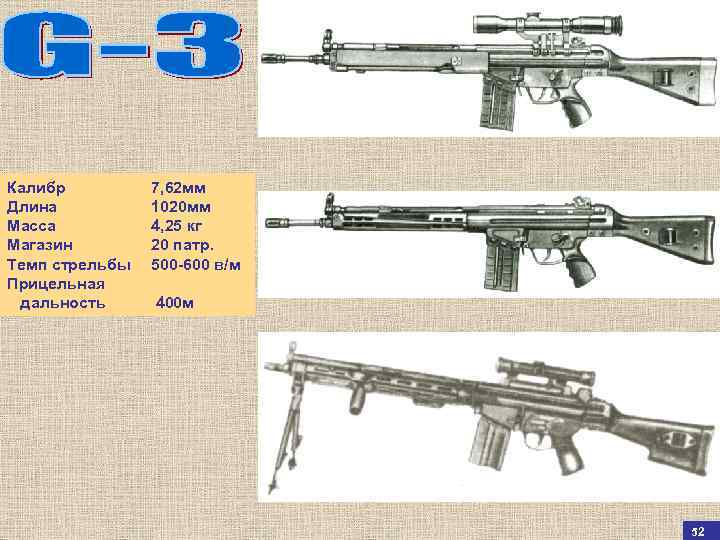

Калибр Длина Масса Магазин Темп стрельбы Прицельная дальность 7, 62 мм 1020 мм 4, 25 кг 20 патр. 500 -600 в/м 400 м 90 52

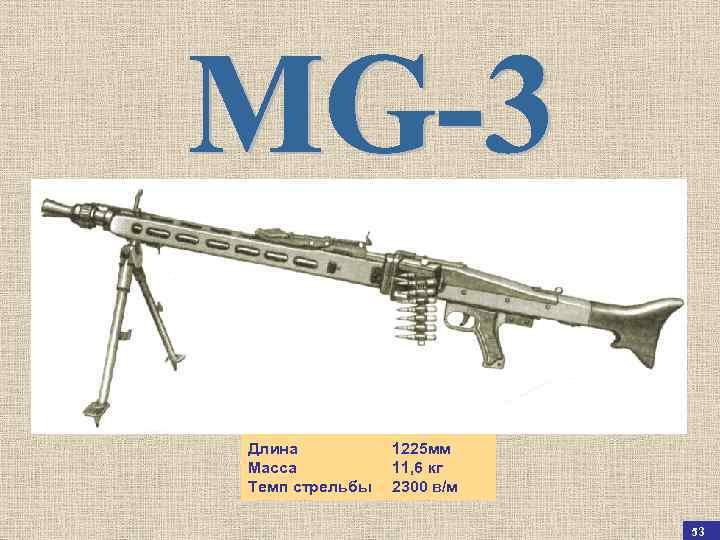

Длина Масса Темп стрельбы 1225 мм 11, 6 кг 2300 в/м 91 53

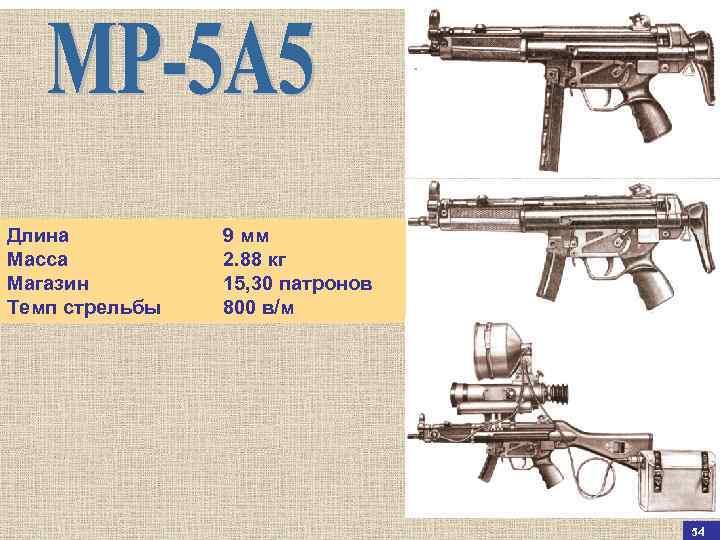

Длина Масса Магазин Темп стрельбы 9 мм 2. 88 кг 15, 30 патронов 800 в/м 92 54
