Организация мышц позвоночных Строение мышечного волокна

Организация мышц позвоночных

Строение мышечного волокна

А. Поперечнополосатая структура миофибрилл: слева расслабл справа сокращение. Б. Организация миозиновых актиновыхнитей в расслабленном и сократившемся саркомере Обратите внимание на аддитивный. характер укорочения последовательно соединенных саркомер

Взаимное расположение сократительных белков

Сократительные и регуляторные белки

Функция поперечных мостиков А. Модель механизма сокращения: миозиновая нить с поперечными мостиками, прикрепленными к соседним актиновым нитям; вверху–до, внизу–после «гребка» мостиков (на самом деле они функционируют асинхронно). Б. Модель механизма генерирования силы поперечными мостиками; слева– до, справа– после «гребка» . Поперечные мостики химически соответствуют субфрагменту миозина– «тяжелому меромиозину » , который состоит из субфрагментов (головка) и I II (шейка)

Действие Ca 2+ во время активации миофибриллы А. Актиновая и миозиновая нити на продольном сечении волокна Б. Они же на его поперечном сечении. Когда Са 2+ связывается с тропонином, тропомиозин попадает в желобок между двумя мономерами актина, обнажая участки прикрепления поперечных мостиков

Схема электромеханического сопряжения А. Расслабленное мышечное волокно с поляризованной клеточной мембраной. Концентрация Ca 2+ в нем ниже 10– 7 М. Б. Потенциал действия меняет полярность мембраны клетки и поперечных трубочек на противоположную; Ca 2+ начинает выходить из терминальных цистерн. В. К моменту исчезновения потенциала действия внутриклеточная концентрация Ca 2+ достигала примерно 10– 5 М, и саркомеры миофибрилл укоротились. Справа вверху: временная последовательность событий при электромеханическом сопряжении от «латентного» периода до начала сокращения

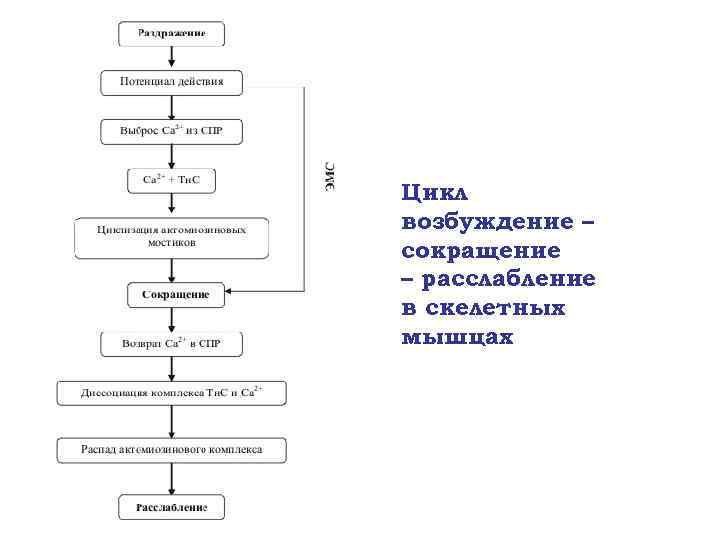

Цикл возбуждение – сокращение – расслабление в скелетных мышцах

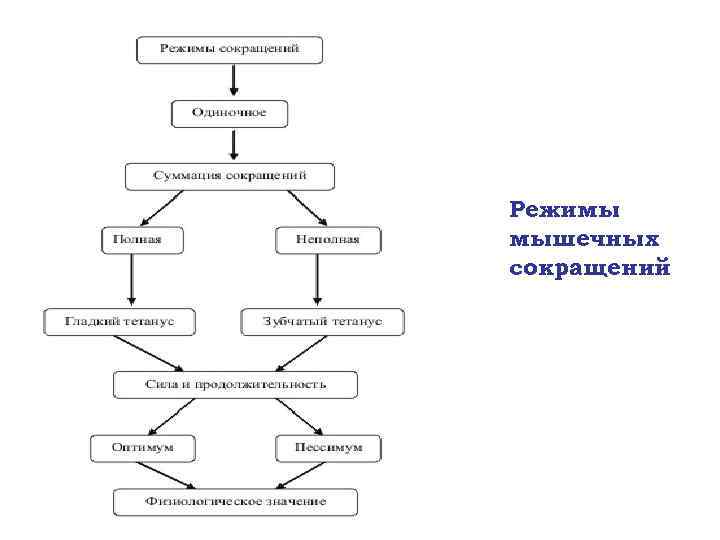

Режимы мышечных сокращений

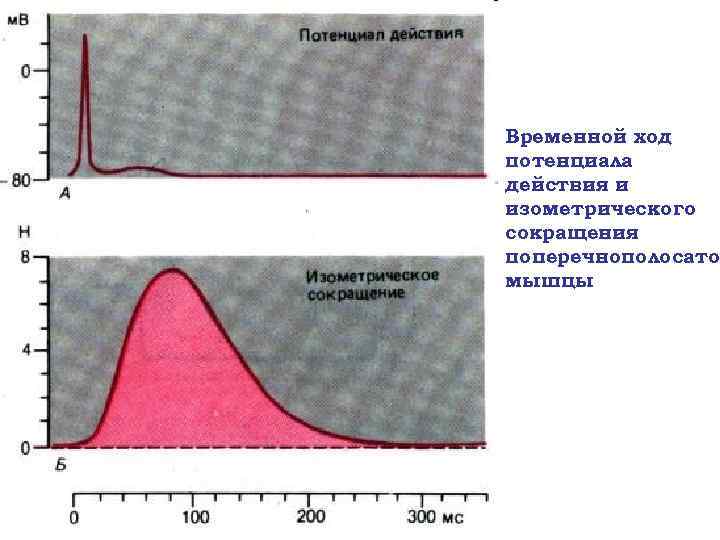

Временной ход потенциала действия и изометрического сокращения поперечнополосатой мышцы

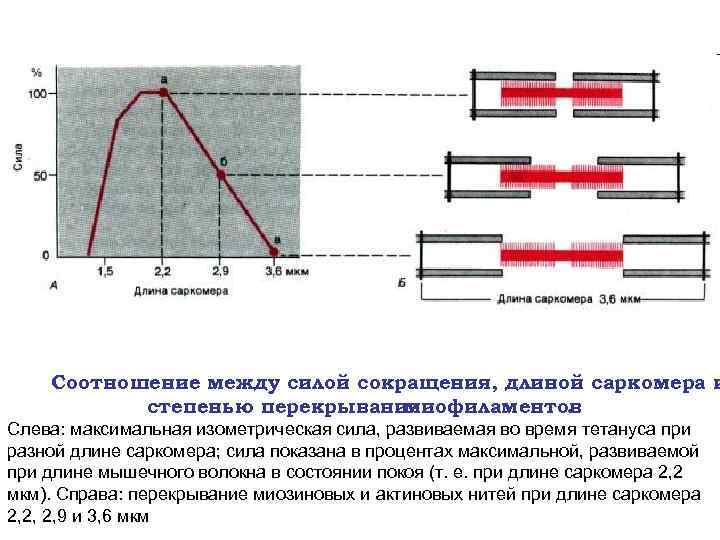

Соотношение между силой сокращения, длиной саркомера и степенью перекрывания миофиламентов. Слева: максимальная изометрическая сила, развиваемая во время тетануса при разной длине саркомера; сила показана в процентах максимальной, развиваемой при длине мышечного волокна в состоянии покоя (т. е. при длине саркомера 2, 2 мкм). Справа: перекрывание миозиновых и актиновых нитей при длине саркомера 2, 2, 2, 9 и 3, 6 мкм

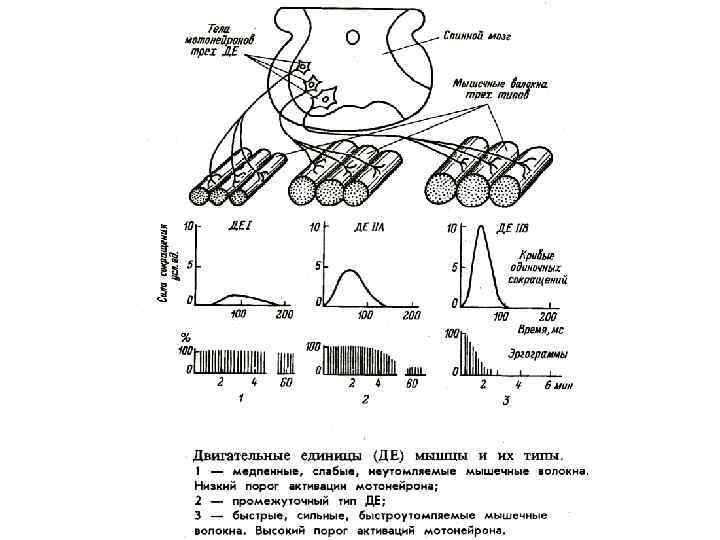

Иннервация и строение мышцы
