ОРГАНИЗАЦИЯ ЛИНЕЙНО-АППАРАТНОГО ЦЕХА Аппаратуру электросвязи на сетевых узлах

ОРГАНИЗАЦИЯ ЛИНЕЙНО-АППАРАТНОГО ЦЕХА Аппаратуру электросвязи на сетевых узлах и станциях устанавливают, как правило, в специальном техническом здании доме связи. В нем организуются отдельные цехи, в каждом из которых размещается аппаратура, выполняющая определенные функции. Линейно-аппаратный цех (ЛАЦ) является структурным подразделением системы управления (СУ) и предназначен для образования трактов и каналов первичной сети, организации их технической эксплуатации и передачи во вторичную сеть (пользователю). Основными задачами, стоящими перед техническим персоналом ЛАЦ, являются:

– обеспечение надёжной и высококачественной передачи всех видов сообщений по трактам и каналам первичной сети; – содержание аппаратуры, трактов и каналов в исправном состоянии в пределах установленных норм и заданных режимов работы; – реализация работ по развитию и реконструкции первичных сетей, внедрение новых средств связи; – обеспечение оперативно-технического руководства на линиях передачи, трактах и каналах передачи в зоне действия руководящей станции. Для решения поставленных задач персонал ЛАЦ осуществляет нижеследующие функции: – обеспечивает техническую эксплуатацию аппаратуры, оборудования, трактов и каналов передачи в соответствии с требованиями Правил технической эксплуатации;

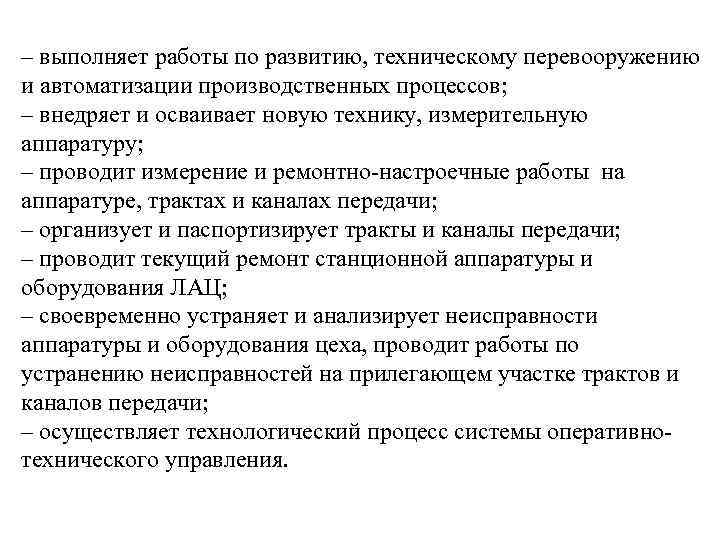

– выполняет работы по развитию, техническому перевооружению и автоматизации производственных процессов; – внедряет и осваивает новую технику, измерительную аппаратуру; – проводит измерение и ремонтно-настроечные работы на аппаратуре, трактах и каналах передачи; – организует и паспортизирует тракты и каналы передачи; – проводит текущий ремонт станционной аппаратуры и оборудования ЛАЦ; – своевременно устраняет и анализирует неисправности аппаратуры и оборудования цеха, проводит работы по устранению неисправностей на прилегающем участке трактов и каналов передачи; – осуществляет технологический процесс системы оперативнотехнического управления.

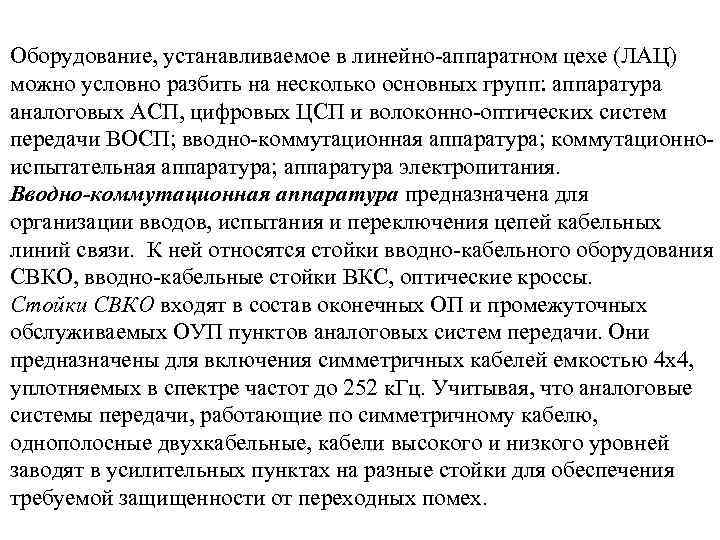

Оборудование, устанавливаемое в линейно-аппаратном цехе (ЛАЦ) можно условно разбить на несколько основных групп: аппаратура аналоговых АСП, цифровых ЦСП и волоконно-оптических систем передачи ВОСП; вводно-коммутационная аппаратура; коммутационноиспытательная аппаратура; аппаратура электропитания. Вводно-коммутационная аппаратура предназначена для организации вводов, испытания и переключения цепей кабельных линий связи. К ней относятся стойки вводно-кабельного оборудования СВКО, вводно-кабельные стойки ВКС, оптические кроссы. Стойки СВКО входят в состав оконечных ОП и промежуточных обслуживаемых ОУП пунктов аналоговых систем передачи. Они предназначены для включения симметричных кабелей емкостью 4 x 4, уплотняемых в спектре частот до 252 к. Гц. Учитывая, что аналоговые системы передачи, работающие по симметричному кабелю, однополосные двухкабельные, кабели высокого и низкого уровней заводят в усилительных пунктах на разные стойки для обеспечения требуемой защищенности от переходных помех.

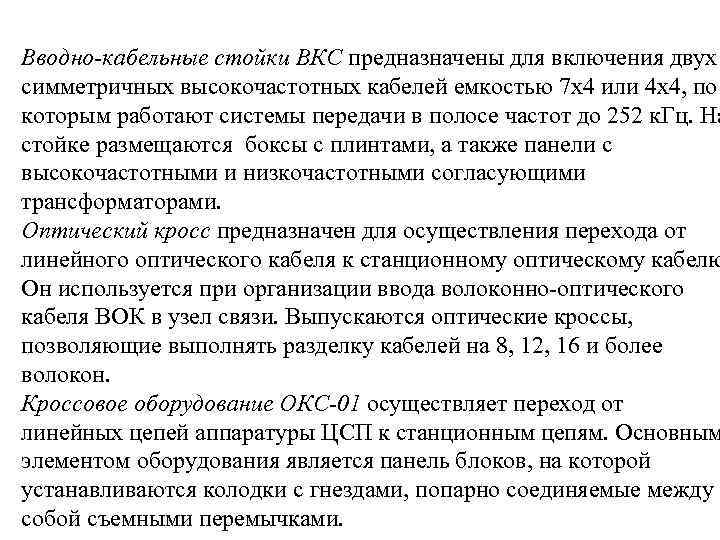

Вводно-кабельные стойки ВКС предназначены для включения двух симметричных высокочастотных кабелей емкостью 7 x 4 или 4 x 4, по которым работают системы передачи в полосе частот до 252 к. Гц. На стойке размещаются боксы с плинтами, а также панели с высокочастотными и низкочастотными согласующими трансформаторами. Оптический кросс предназначен для осуществления перехода от линейного оптического кабеля к станционному оптическому кабелю Он используется при организации ввода волоконно-оптического кабеля ВОК в узел связи. Выпускаются оптические кроссы, позволяющие выполнять разделку кабелей на 8, 12, 16 и более волокон. Кроссовое оборудование ОКС-01 осуществляет переход от линейных цепей аппаратуры ЦСП к станционным цепям. Основным элементом оборудования является панель блоков, на которой устанавливаются колодки с гнездами, попарно соединяемые между собой съемными перемычками.

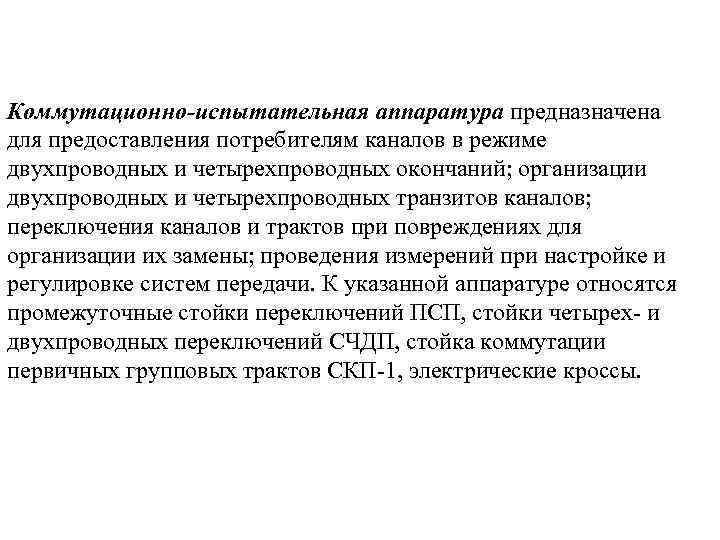

Коммутационно-испытательная аппаратура предназначена для предоставления потребителям каналов в режиме двухпроводных и четырехпроводных окончаний; организации двухпроводных и четырехпроводных транзитов каналов; переключения каналов и трактов при повреждениях для организации их замены; проведения измерений при настройке и регулировке систем передачи. К указанной аппаратуре относятся промежуточные стойки переключений ПСП, стойки четырех- и двухпроводных переключений СЧДП, стойка коммутации первичных групповых трактов СКП-1, электрические кроссы.

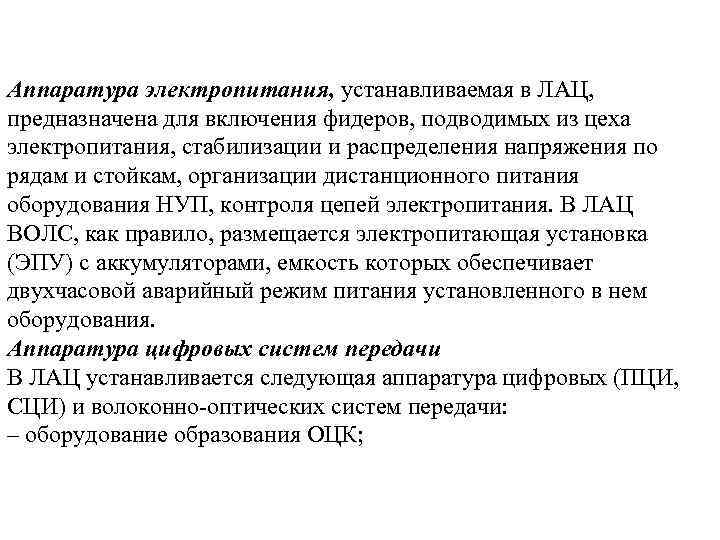

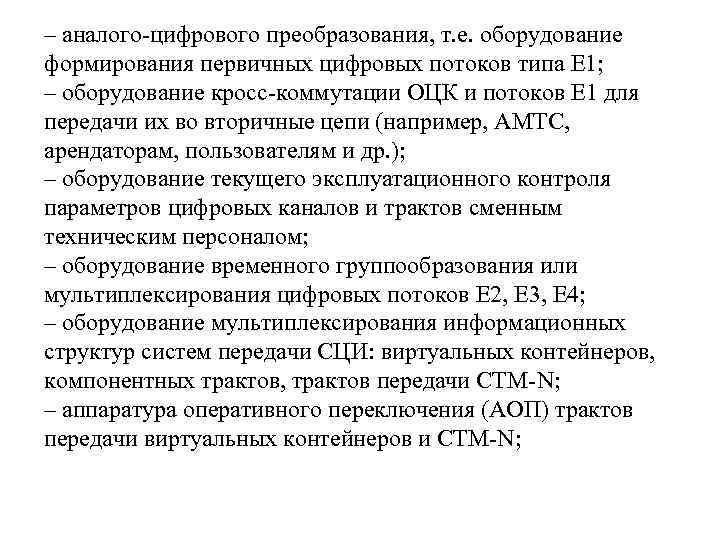

Аппаратура электропитания, устанавливаемая в ЛАЦ, предназначена для включения фидеров, подводимых из цеха электропитания, стабилизации и распределения напряжения по рядам и стойкам, организации дистанционного питания оборудования НУП, контроля цепей электропитания. В ЛАЦ ВОЛС, как правило, размещается электропитающая установка (ЭПУ) с аккумуляторами, емкость которых обеспечивает двухчасовой аварийный режим питания установленного в нем оборудования. Аппаратура цифровых систем передачи В ЛАЦ устанавливается следующая аппаратура цифровых (ПЦИ, СЦИ) и волоконно-оптических систем передачи: – оборудование образования ОЦК;

– аналого-цифрового преобразования, т. е. оборудование формирования первичных цифровых потоков типа Е 1; – оборудование кросс-коммутации ОЦК и потоков Е 1 для передачи их во вторичные цепи (например, АМТС, арендаторам, пользователям и др. ); – оборудование текущего эксплуатационного контроля параметров цифровых каналов и трактов сменным техническим персоналом; – оборудование временного группообразования или мультиплексирования цифровых потоков Е 2, Е 3, Е 4; – оборудование мультиплексирования информационных структур систем передачи СЦИ: виртуальных контейнеров, компонентных трактов, трактов передачи СТМ-N; – аппаратура оперативного переключения (АОП) трактов передачи виртуальных контейнеров и СТМ-N;

оборудование синхронизации, и, прежде всего, тактовой сетевой синхронизации (ТСС); – оконечное оборудование линейного тракта; – оборудование служебной связи; – оборудование телемеханики и телеконтроля.
