ОРГАНИЗАЦИЯ И ПЛАНИРОВАНИЕ РЕМОНТНОГО ОБСЛУЖИВАНИЯ В ЭНЕРГЕТИКЕ

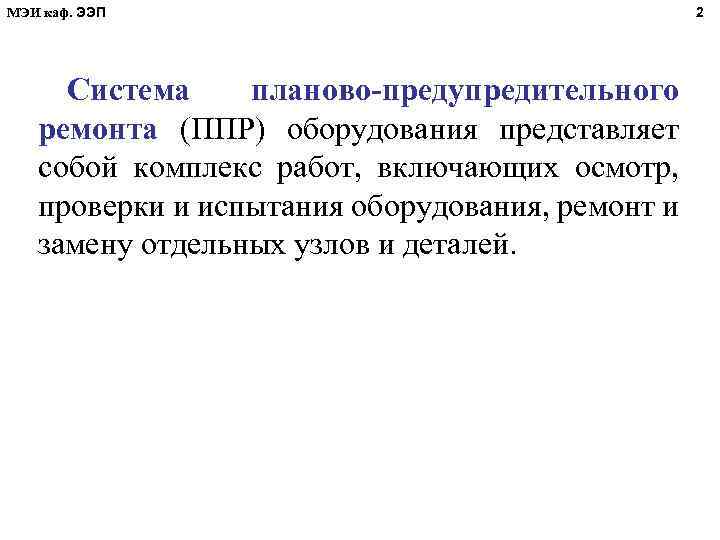

МЭИ каф. ЭЭП Система планово-предупредительного ремонта (ППР) оборудования представляет собой комплекс работ, включающих осмотр, проверки и испытания оборудования, ремонт и замену отдельных узлов и деталей. 2

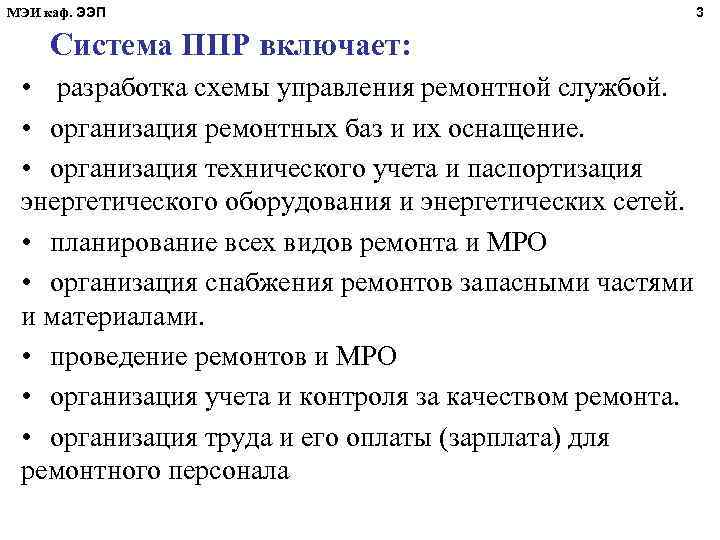

МЭИ каф. ЭЭП Система ППР включает: • разработка схемы управления ремонтной службой. • организация ремонтных баз и их оснащение. • организация технического учета и паспортизация энергетического оборудования и энергетических сетей. • планирование всех видов ремонта и МРО • организация снабжения ремонтов запасными частями и материалами. • проведение ремонтов и МРО • организация учета и контроля за качеством ремонта. • организация труда и его оплаты (зарплата) для ремонтного персонала 3

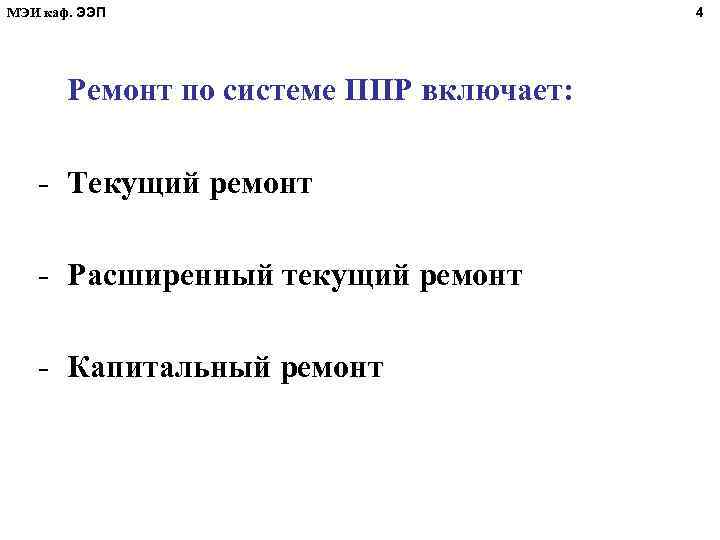

МЭИ каф. ЭЭП Ремонт по системе ППР включает: - Текущий ремонт - Расширенный текущий ремонт - Капитальный ремонт 4

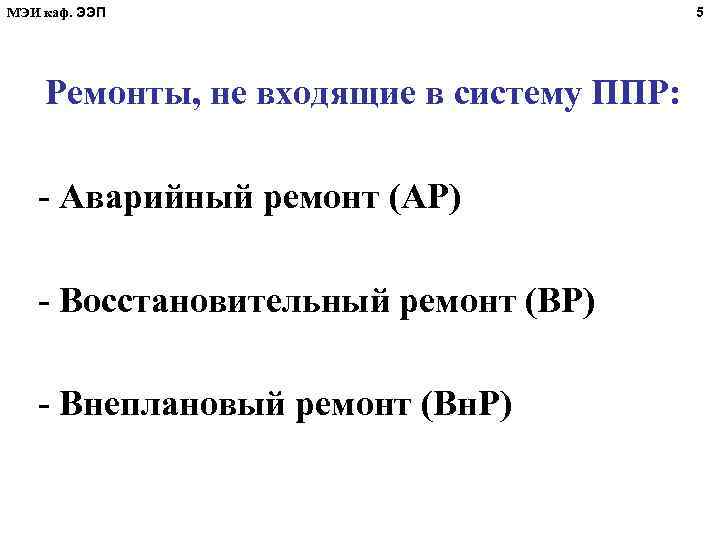

МЭИ каф. ЭЭП Ремонты, не входящие в систему ППР: - Аварийный ремонт (АР) - Восстановительный ремонт (ВР) - Внеплановый ремонт (Вн. Р) 5
МЭИ каф. ЭЭП Межремонтный период – это период времени между двумя капитальными ремонтами агрегата 6

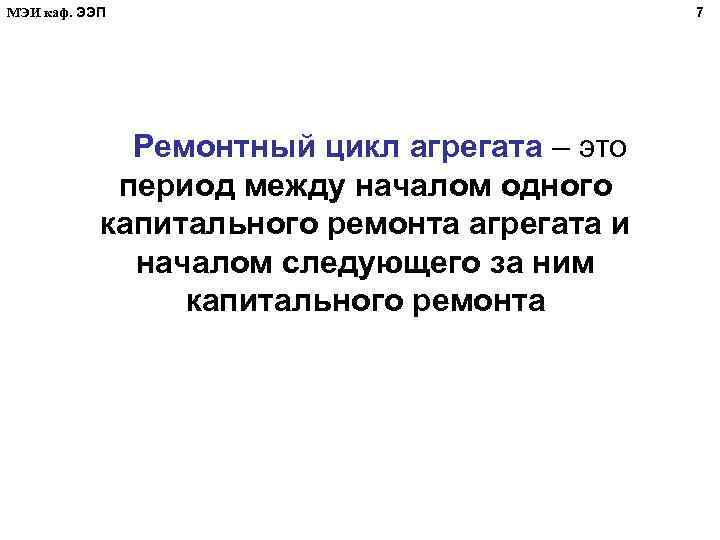

МЭИ каф. ЭЭП Ремонтный цикл агрегата – это период между началом одного капитального ремонта агрегата и началом следующего за ним капитального ремонта 7
МЭИ каф. ЭЭП 8 . Ремонтный цикл К 1 Т С Т Межремонтный период К 2

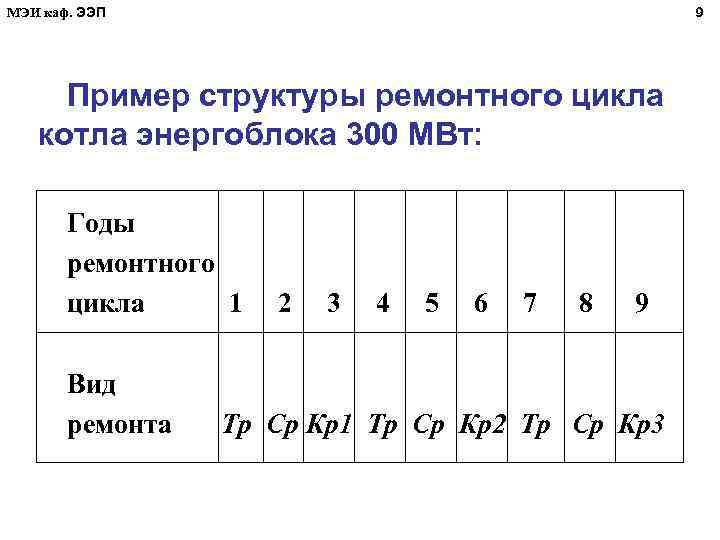

МЭИ каф. ЭЭП 9 Пример структуры ремонтного цикла котла энергоблока 300 МВт: Годы ремонтного цикла 1 Вид ремонта 2 3 4 5 6 7 8 9 Тр Ср Кр1 Тр Ср Кр2 Тр Ср Кр3
МЭИ каф. ЭЭП 10 Факторы, влияющие на продолжительность МРП: • Изменение расхода топлива (Топливный эффект) • Изменение резервной мощности (Мощностной эффект)

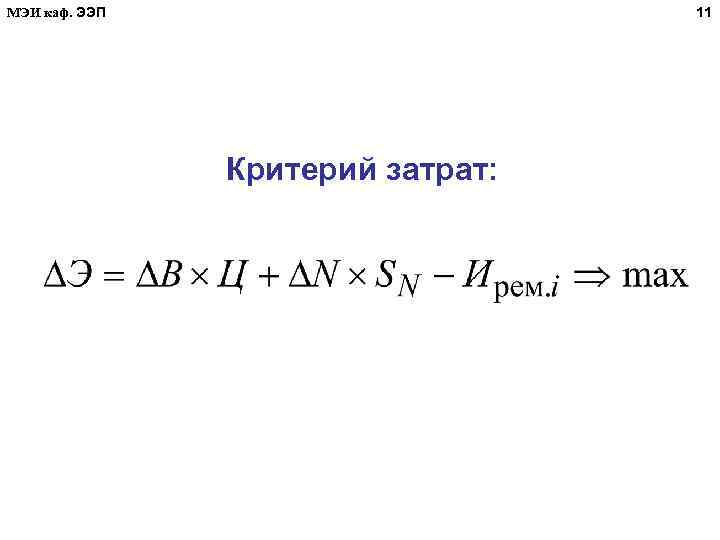

МЭИ каф. ЭЭП 11 Критерий затрат:
МЭИ каф. ЭЭП 12 . Число отказов Время эксплуатации I II III
МЭИ каф. ЭЭП Коэффициент готовности агрегата 13

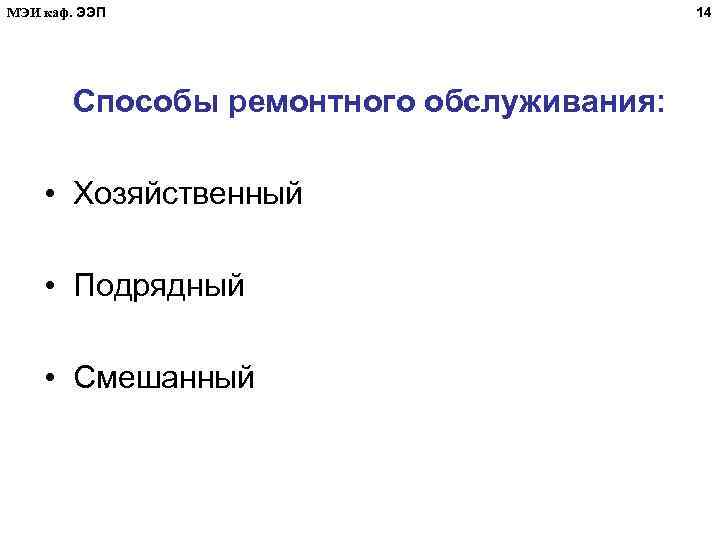

МЭИ каф. ЭЭП Способы ремонтного обслуживания: • Хозяйственный • Подрядный • Смешанный 14

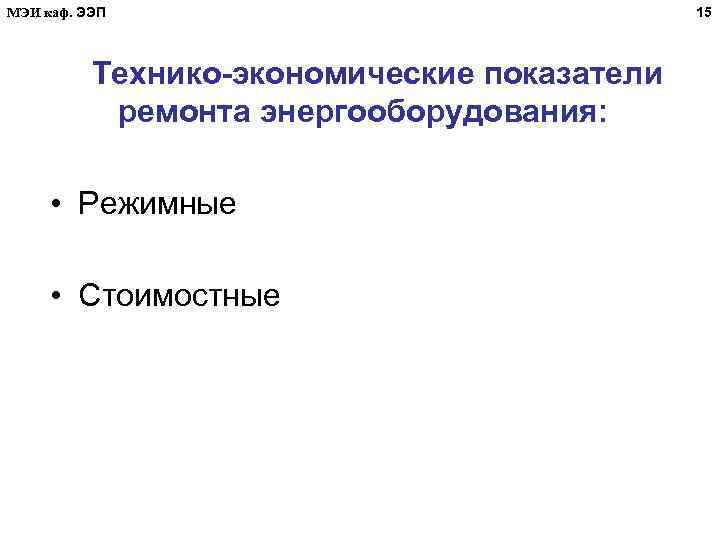

МЭИ каф. ЭЭП Технико-экономические показатели ремонта энергооборудования: • Режимные • Стоимостные 15
МЭИ каф. ЭЭП. 16 I. Составляющие времени ремонтного цикла t РЦ t э. г. t пр t рем t рез tр t кр рем t ав t тр рем II. Режимные коэффициенты R рез R рем Rр R э. г. R пр R ав

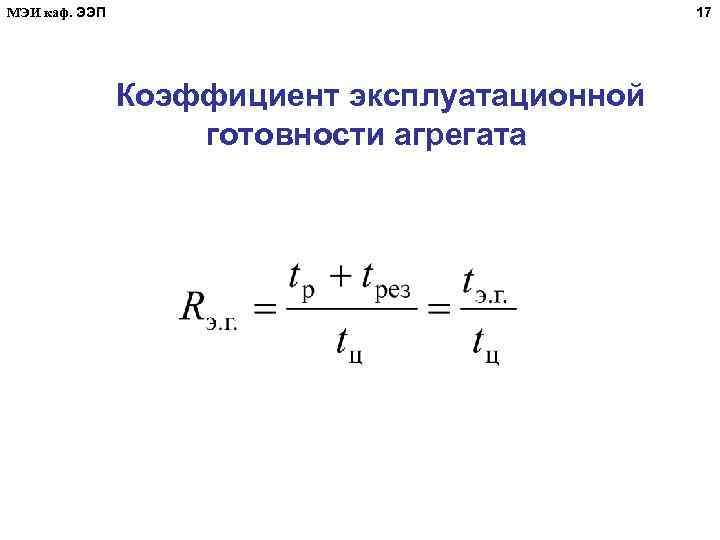

МЭИ каф. ЭЭП 17 Коэффициент эксплуатационной готовности агрегата

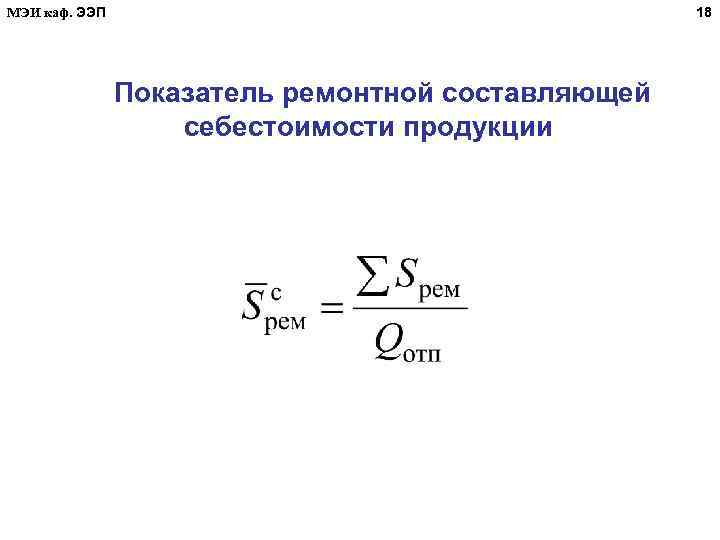

МЭИ каф. ЭЭП 18 Показатель ремонтной составляющей себестоимости продукции

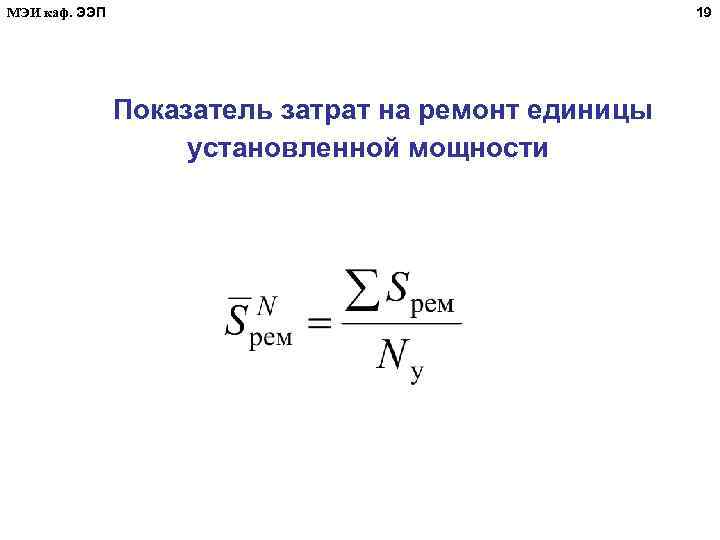

МЭИ каф. ЭЭП 19 Показатель затрат на ремонт единицы установленной мощности

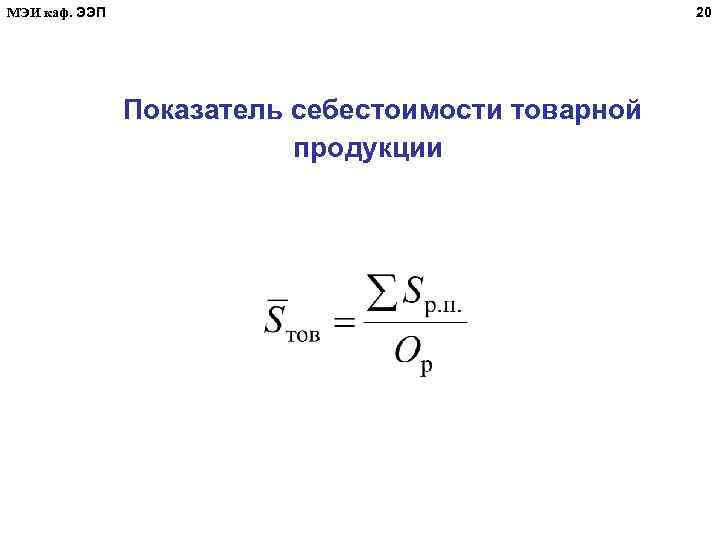

МЭИ каф. ЭЭП 20 Показатель себестоимости товарной продукции

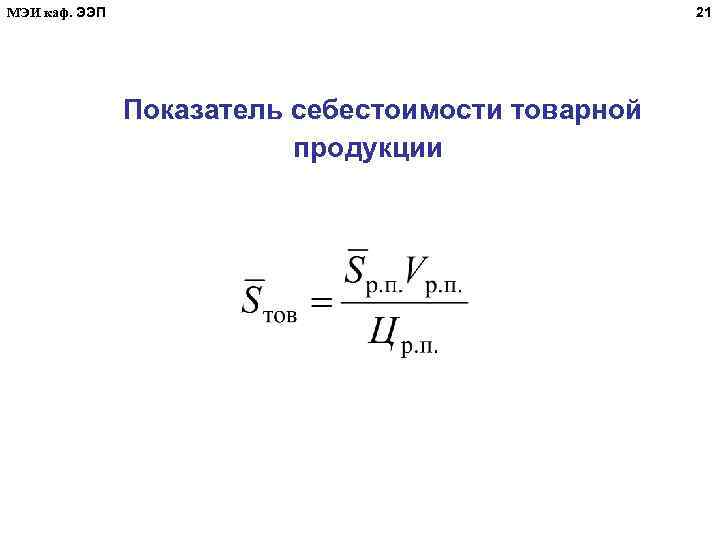

МЭИ каф. ЭЭП 21 Показатель себестоимости товарной продукции

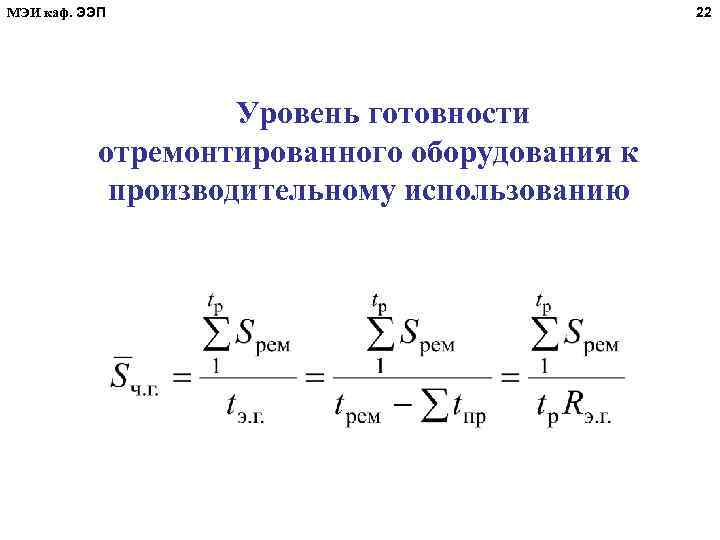

МЭИ каф. ЭЭП Уровень готовности отремонтированного оборудования к производительному использованию 22

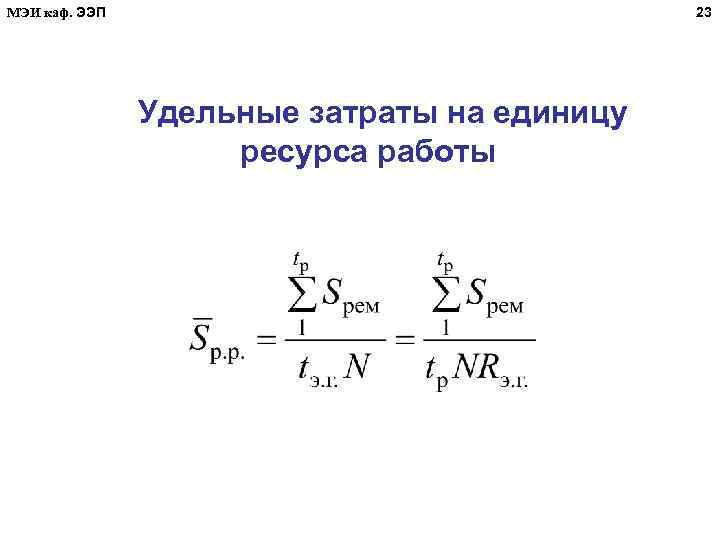

МЭИ каф. ЭЭП 23 Удельные затраты на единицу ресурса работы

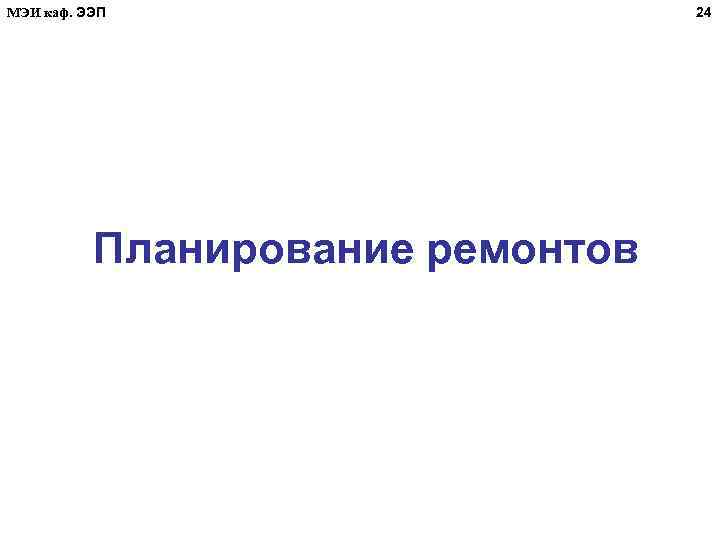

МЭИ каф. ЭЭП Планирование ремонтов 24

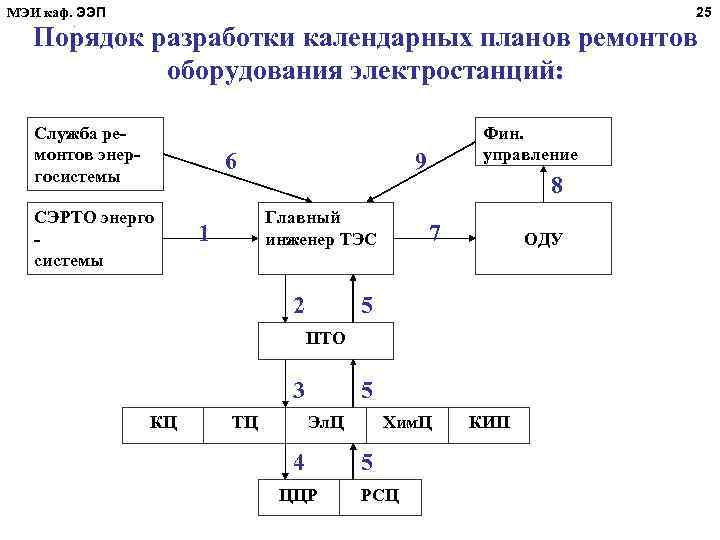

МЭИ каф. ЭЭП 25 . Порядок разработки календарных планов ремонтов оборудования электростанций: Служба ремонтов энергосистемы 6 СЭРТО энерго системы 9 Главный инженер ТЭС 1 Фин. управление 2 8 7 ОДУ 5 ПТО 3 КЦ ТЦ 5 Эл. Ц 4 ЦЦР Хим. Ц 5 РСЦ КИП

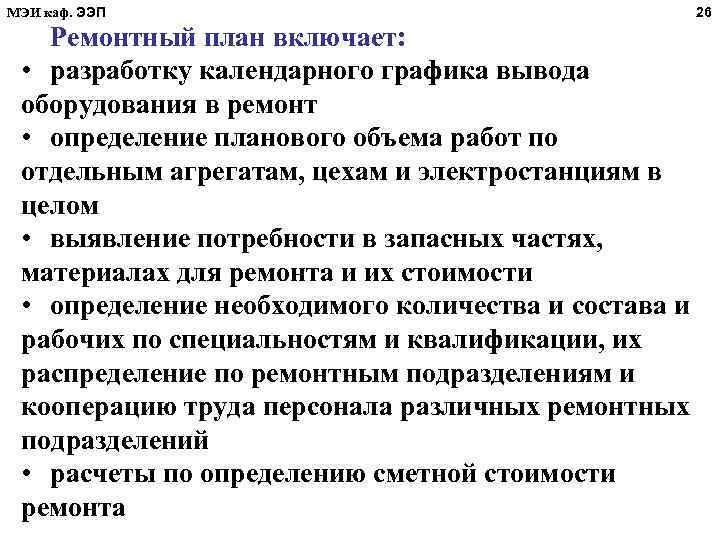

МЭИ каф. ЭЭП Ремонтный план включает: • разработку календарного графика вывода оборудования в ремонт • определение планового объема работ по отдельным агрегатам, цехам и электростанциям в целом • выявление потребности в запасных частях, материалах для ремонта и их стоимости • определение необходимого количества и состава и рабочих по специальностям и квалификации, их распределение по ремонтным подразделениям и кооперацию труда персонала различных ремонтных подразделений • расчеты по определению сметной стоимости ремонта 26

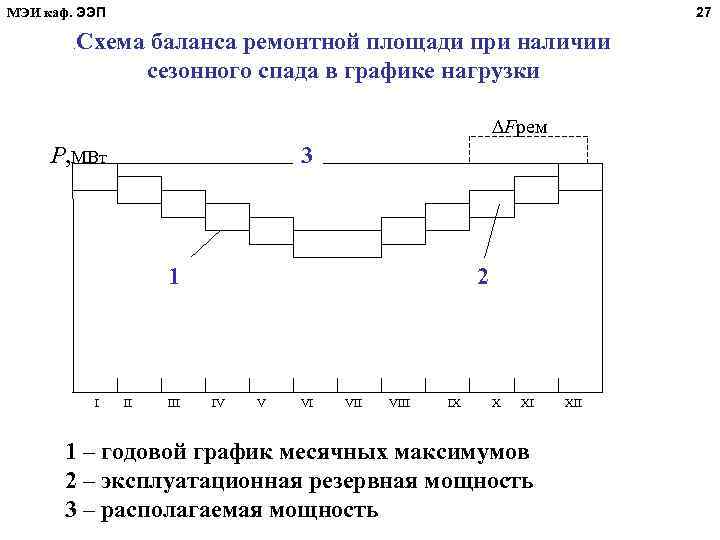

МЭИ каф. ЭЭП. 27 Схема баланса ремонтной площади при наличии сезонного спада в графике нагрузки ∆Fрем Р, МВт 3 1 I II III 2 IV V VI VIII IX X XI 1 – годовой график месячных максимумов 2 – эксплуатационная резервная мощность 3 – располагаемая мощность XII

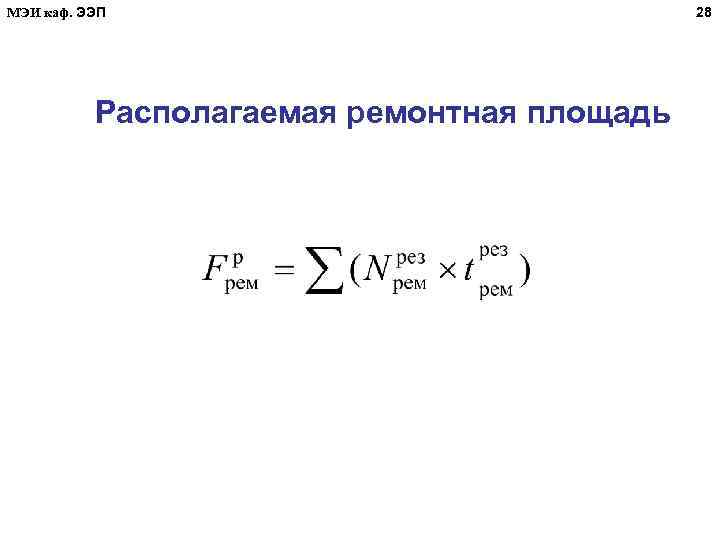

МЭИ каф. ЭЭП Располагаемая ремонтная площадь 28

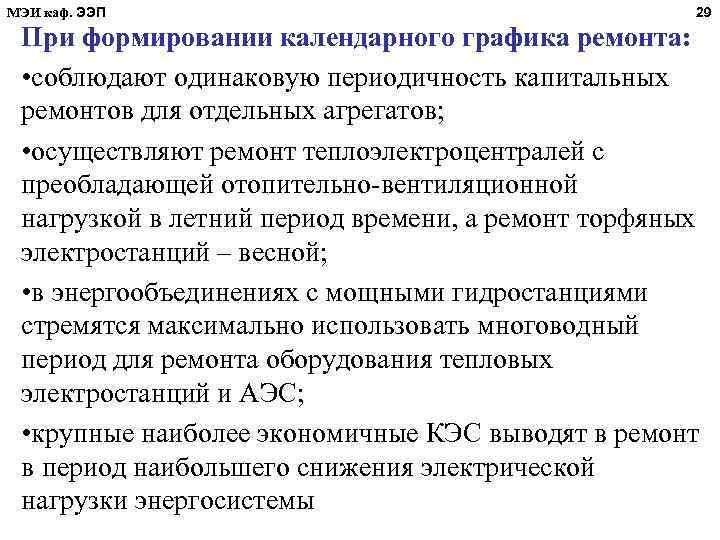

МЭИ каф. ЭЭП 29 При формировании календарного графика ремонта: • соблюдают одинаковую периодичность капитальных ремонтов для отдельных агрегатов; • осуществляют ремонт теплоэлектроцентралей с преобладающей отопительно-вентиляционной нагрузкой в летний период времени, а ремонт торфяных электростанций – весной; • в энергообъединениях с мощными гидростанциями стремятся максимально использовать многоводный период для ремонта оборудования тепловых электростанций и АЭС; • крупные наиболее экономичные КЭС выводят в ремонт в период наибольшего снижения электрической нагрузки энергосистемы
