Организация ЭВМ 2. Организация систем памяти 1

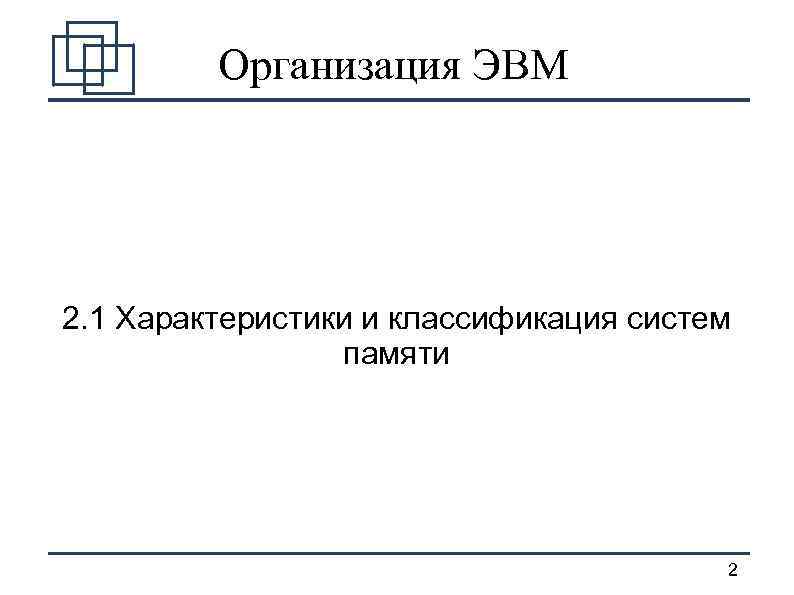

Организация ЭВМ 2. 1 Характеристики и классификация систем памяти 2
Организация ЭВМ Запоминающее устройство (ЗУ, память) совокупность устройств для запоминания, хранения и выдачи информации. Память является одним из основных ресурсов компьютера, влияющим как на производительность, так и на функциональность вычислительной машины. 3

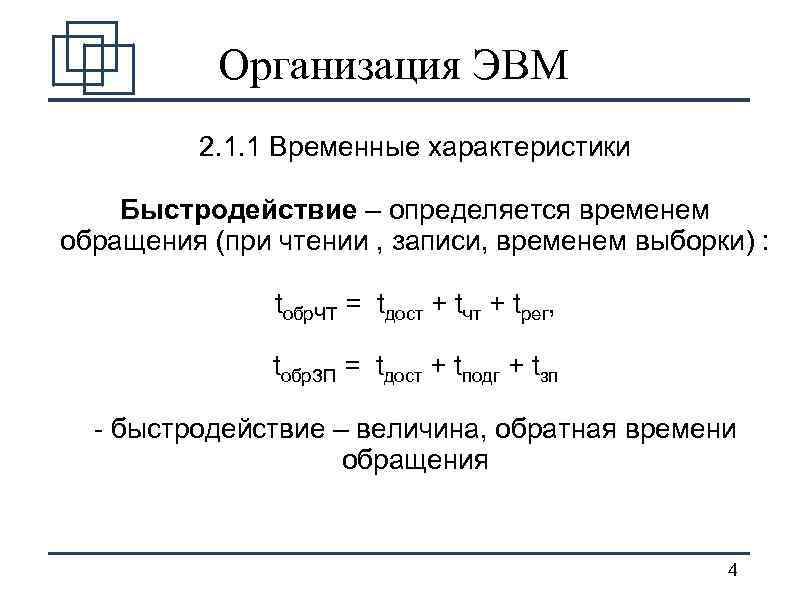

Организация ЭВМ 2. 1. 1 Временные характеристики Быстродействие – определяется временем обращения (при чтении , записи, временем выборки) : tобр. ЧТ = tдост + tчт + tрег, tобр. ЗП = tдост + tподг + tзп - быстродействие – величина, обратная времени обращения 4

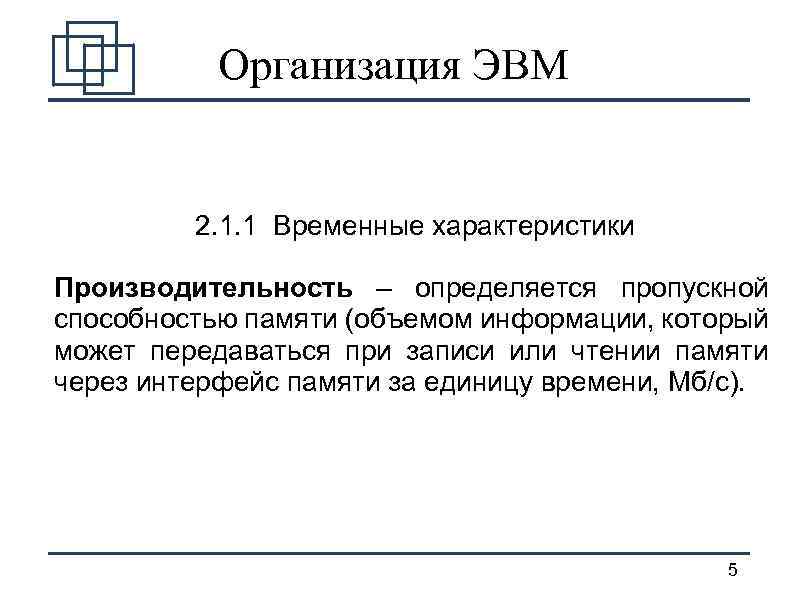

Организация ЭВМ 2. 1. 1 Временные характеристики Производительность – определяется пропускной способностью памяти (объемом информации, который может передаваться при записи или чтении памяти через интерфейс памяти за единицу времени, Мб/с). 5

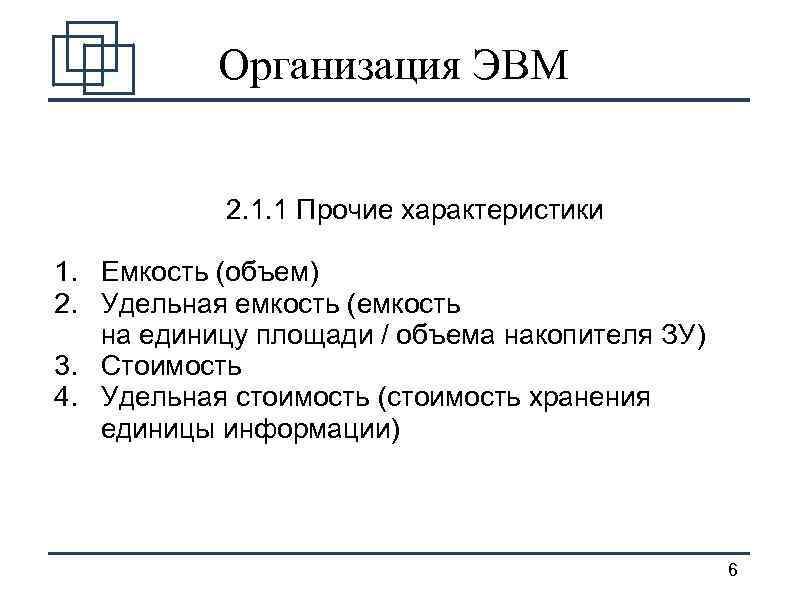

Организация ЭВМ 2. 1. 1 Прочие характеристики 1. Емкость (объем) 2. Удельная емкость (емкость на единицу площади / объема накопителя ЗУ) 3. Стоимость 4. Удельная стоимость (стоимость хранения единицы информации) 6

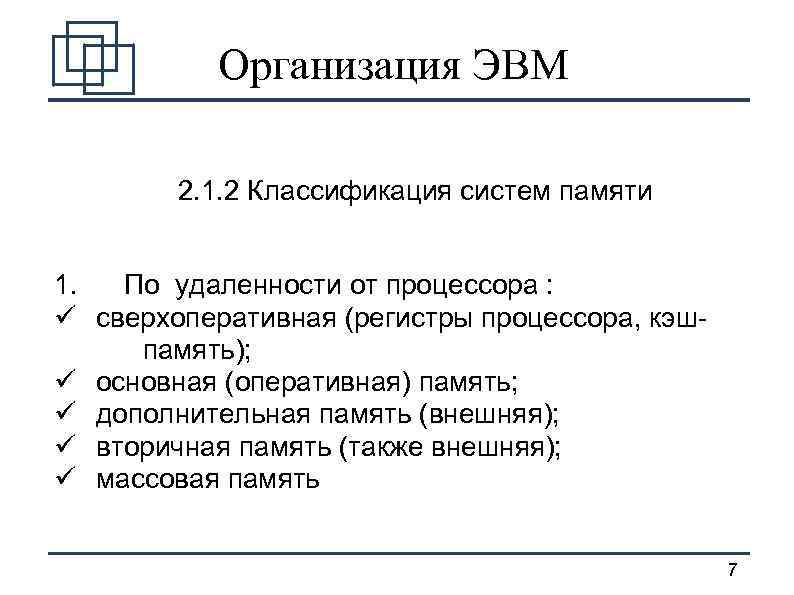

Организация ЭВМ 2. 1. 2 Классификация систем памяти 1. По удаленности от процессора : ü сверхоперативная (регистры процессора, кэшпамять); ü основная (оперативная) память; ü дополнительная память (внешняя); ü вторичная память (также внешняя); ü массовая память 7

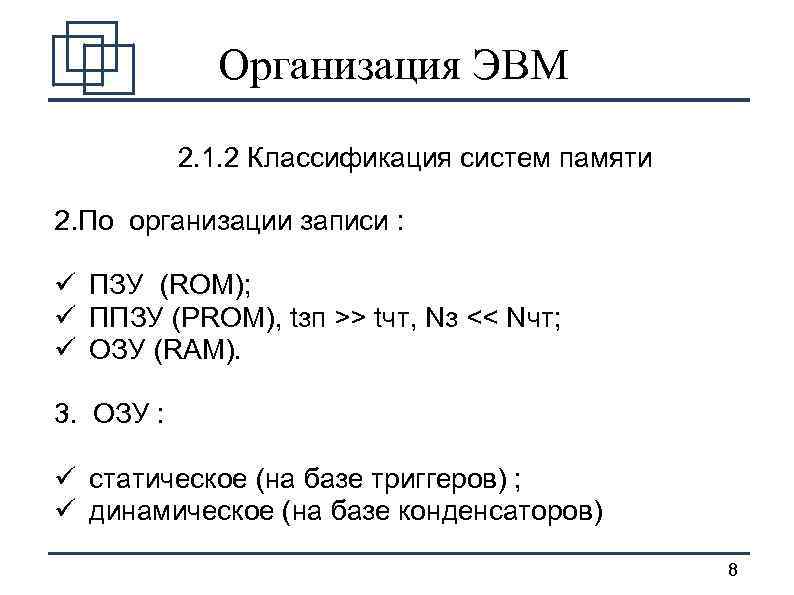

Организация ЭВМ 2. 1. 2 Классификация систем памяти 2. По организации записи : ü ПЗУ (ROM); ü ППЗУ (PROM), tзп >> tчт, Nз << Nчт; ü ОЗУ (RAM). 3. ОЗУ : ü статическое (на базе триггеров) ; ü динамическое (на базе конденсаторов) 8

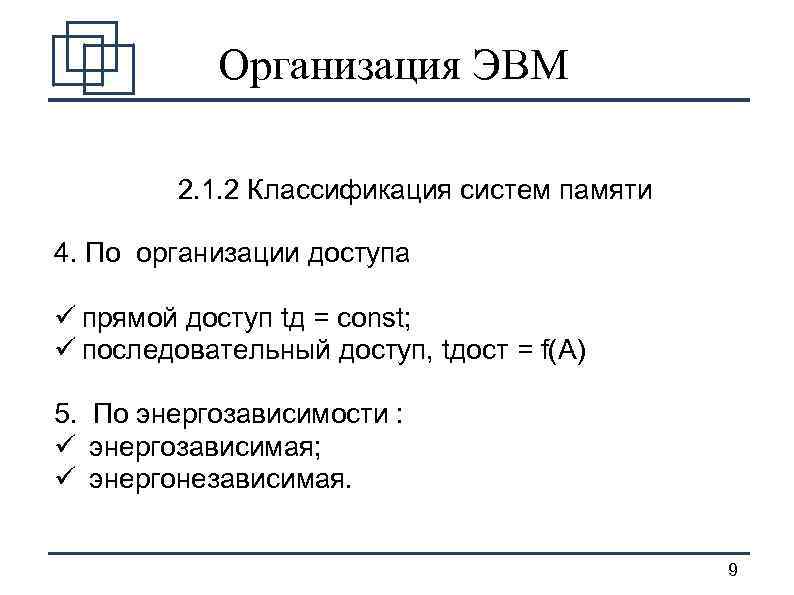

Организация ЭВМ 2. 1. 2 Классификация систем памяти 4. По организации доступа ü прямой доступ tд = const; ü последовательный доступ, tдост = f(A) 5. По энергозависимости : ü энергозависимая; ü энергонезависимая. 9

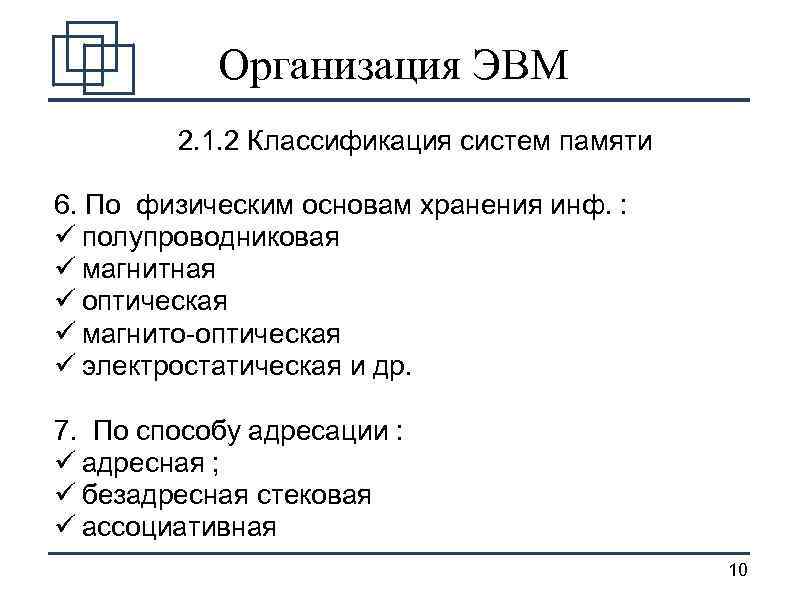

Организация ЭВМ 2. 1. 2 Классификация систем памяти 6. По физическим основам хранения инф. : ü полупроводниковая ü магнитная ü оптическая ü магнито-оптическая ü электростатическая и др. 7. По способу адресации : ü адресная ; ü безадресная стековая ü ассоциативная 10

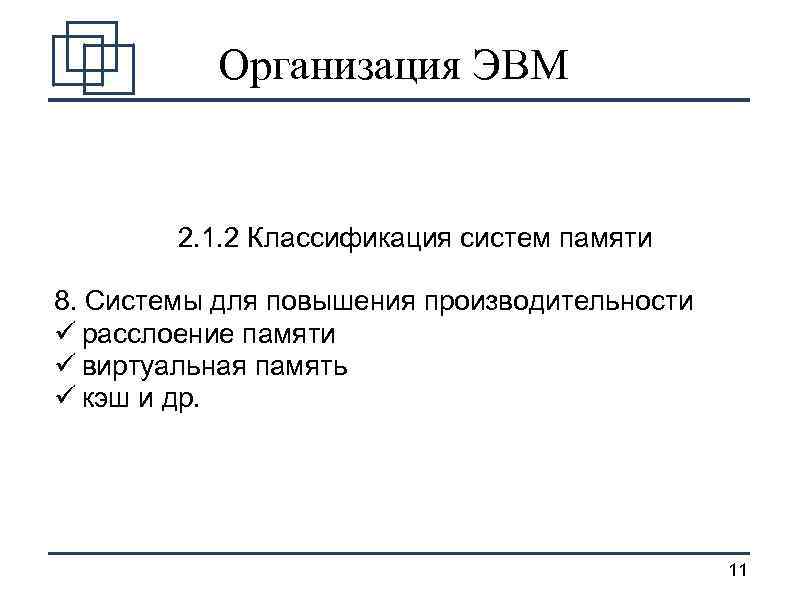

Организация ЭВМ 2. 1. 2 Классификация систем памяти 8. Системы для повышения производительности ü расслоение памяти ü виртуальная память ü кэш и др. 11
Организация ЭВМ 2. 1. 2 Иерархия памяти 12

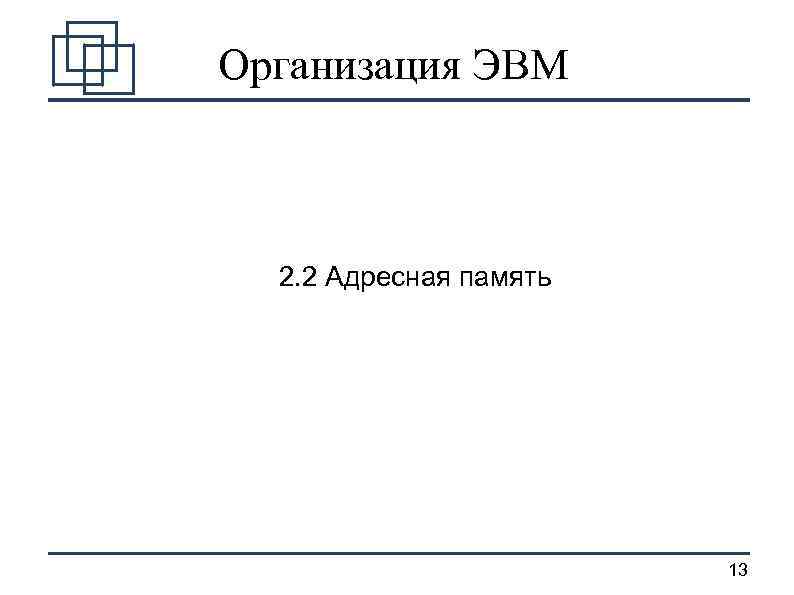

Организация ЭВМ 2. 2 Адресная память 13
Организация ЭВМ 2. 2. 1 Полупроводниковая адресная память с прямым доступом (1 или 2 D) 1 -мерный накопитель, сложный DC, очень большое количество линий выборки 14

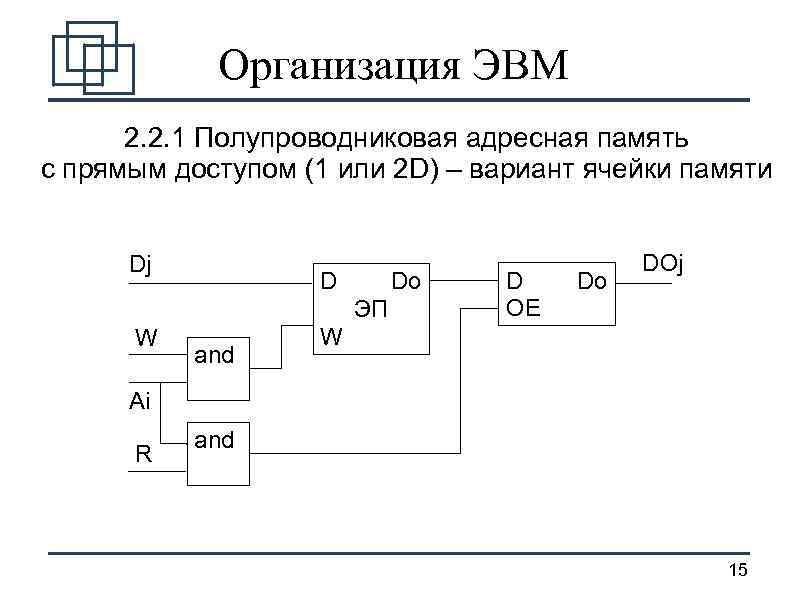

Организация ЭВМ 2. 2. 1 Полупроводниковая адресная память с прямым доступом (1 или 2 D) – вариант ячейки памяти Dj D Do ЭП W and D OE Do DOj W Ai R and 15

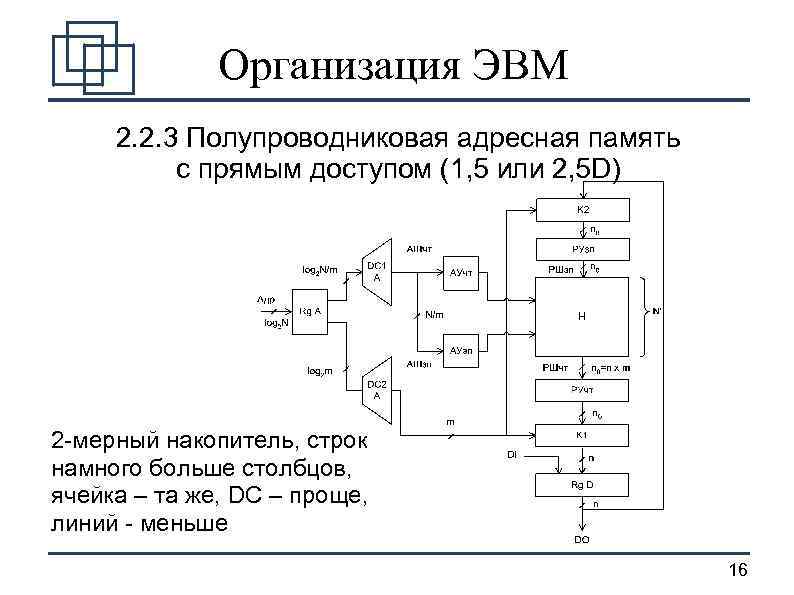

Организация ЭВМ 2. 2. 3 Полупроводниковая адресная память с прямым доступом (1, 5 или 2, 5 D) 2 -мерный накопитель, строк намного больше столбцов, ячейка – та же, DC – проще, линий - меньше 16

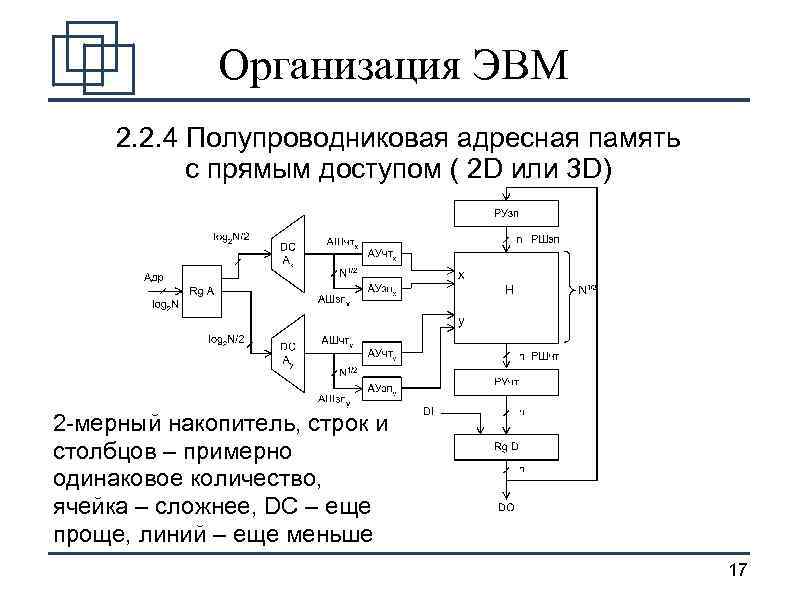

Организация ЭВМ 2. 2. 4 Полупроводниковая адресная память с прямым доступом ( 2 D или 3 D) 2 -мерный накопитель, строк и столбцов – примерно одинаковое количество, ячейка – сложнее, DC – еще проще, линий – еще меньше 17

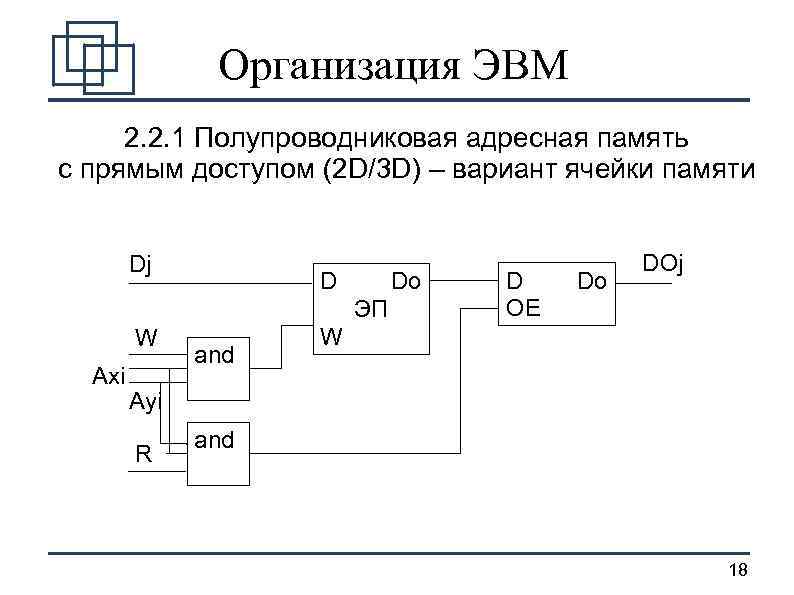

Организация ЭВМ 2. 2. 1 Полупроводниковая адресная память с прямым доступом (2 D/3 D) – вариант ячейки памяти Dj D Do ЭП W Axi and D OE Do DOj W Ayi R and 18
