ОРГАНИЗАЦИЯ БЕЗОПАСНОЙ ЭКСПЛУАТАЦИИ ТРАНСПОРТНЫХ, ГРУЗОПОДЪЁМНЫХ СРЕДСТВ. ЭКСПЛУАТАЦИЯ СОСУДОВ, РАБОТАЮЩИХ ПОД ДАВЛЕНИЕМ Учебный центр охраны труда и безопасности ИДПО Ур. ГУПС Павлов В. В.
ОПАСНЫЙ ПРОИЗВОДСТВЕННЫЙ ОБЪЕКТ – предприятие или их цеха, участки, площадки, а также иные производственные объекты, на которых: 1). получаются, используются, перерабатываются, образуются, хранятся, транспортируются, уничтожаются следующие опасные вещества: воспламеняющиеся, окисляющиеся, горючие, взрывчатые, токсичные, высокотоксичные, вещества, представляющие опасность для окружающей природной среды; 2). используется оборудование, работающее под избыточным давлением более 0, 07 МПа а) пара, газа (в газообразном, сжиженном состоянии); б) воды при температуре нагрева более 115 градусов Цельсия; в) иных жидкостей при температуре, превышающей температуру их кипения при избыточном давлении 0, 07 мегапаскаля; ; 3). используются стационарно установленные грузоподъемные механизмы, эскалаторы в метрополитене, канатные дороги, фуникулеры; 4). получаются расплавы черных и цветных металлов и сплавы на основе этих расплавов; 5). ведутся горные работы, работы по обогащению полезных ископаемых, а также работы в подземных условиях 6) осуществляется хранение или переработка растительного сырья, в процессе которых образуются взрывоопасные пылевоздушные смеси, способные самовозгораться, возгораться от источника зажигания и самостоятельно гореть после его удаления, а также осуществляется хранение зерна, продуктов его переработки и комбикормового сырья, склонных к самосогреванию и самовозгоранию.
КЛАССЫ ОПАСНОСТИ ОПО Опасные производственные объекты (ОПО) в зависимости от уровня потенциальной опасности аварий на них для жизненно важных интересов личности и общества подразделяются в соответствии с критериями, указанными в приложении 2 к Федеральному закону № 116, на четыре класса опасности: I класс опасности - ОПО чрезвычайно высокой опасности; II класс опасности – ОПО высокой опасности; III класс опасности - ОПО средней опасности; IV класс опасности - ОПО низкой опасности. "; Присвоение класса опасности опасному производственному объекту осуществляется при его регистрации в государственном реестре;
СИСТЕМА БЕЗОПАСНОЙ ЭКСПЛУАТАЦИИ ТУ НА ОПО ОРГАНИЗАЦИОННЫЕ МЕРОПРИЯТИЯ ТЕХНИКО – ЭКСПЛУАТАЦИОННЫЕ МЕРОПРИЯТИЯ Требования нормативно технической документации Регистрация и пуск в эксплуатацию Идентификация опасностей Техническое освидетельствование Профессиональный отбор Устройства безопасности Организация технического надзора и контроля Съемные грузозахватные элементы и тара Безопасное производство работ
ДОПУСТИЫЕ РАСЧЕТНЫЕ ВЕРОЯТНОСТИ ОТКАЗОВ ПТО ЗА ВРЕМЯ ВЫРАБОТКИ НАЗНАЧЕННОГО РЕСУРСА В ЗАВИСИМОСТИ ОТ ТЯЖЕСТИ НАНОСИМОГО ВРЕДА Характеристика вреда отказа Категория вреда отказа Допустимая вероятность отказа I Гибель более 5 человек или материальный ущерб превышает 10 кратную стоимость ПТО 10 -6 II Гибель менее 5 человек или материальный ущерб не превышает 10 кратную стоимость ПТО 10 -5 III Риск для жизни людей отсутствует, материальный ущерб примерно равен стоимости ПТО. 10 -4 IV Риск для жизни людей отсутствует, материальный ущерб значительно меньше стоимости ПТО 10 -3
Категория последствий Степень ответственности пто Примеры кранов I I- весьма высокая Стреловые краны на строительстве и монтаже г. п. более 100 т Башенные краны для гидротехнического строительства, строительства атомных станций и объектов высотой свыше 60 м, также г. п. более 50 т. , Другие краны стрелового типа г. п. более 50 т. Краны мостового типа, обслуживающие опасные производства, включая краны металлургические, г. п. более 40 т, все литейные краны. Грейферные краны-перегружатели г. п. более 20 т и пролетом более 50 м. Причальные перегружатели грузоподъемностью более 30 т. Краны на объектах химического производства и атомной энергетики. Краны, транспортирующие взрывчатые вещества. II II- высокая Стреловые краны на строительстве и монтаже г. п. более 40 т Башенные краны для строительства объектов высотой свыше 25 м до 60 м, также г. п. более 20 т. , Другие краны стрелового типа г. п. более 30 т. Краны мостового типа, обслуживающие опасные производства, включая краны металлургические, кроме литейных г. п. до 40 т. Причальные перегружатели грузоподъемностью менее 30 т. IIIумеренная Стреловые краны на строительстве и монтаже г. п. менее 40 т Башенные краны для погрузочно-разгрузочных работ и строительства объектов высотой до 25 м; Другие краны стрелового типа погрузочные г. п. менее 30 т. Краны мостового типа, кроме металлургических, обслуживающие технологические процессы, г. п. до 40 т. Краны мачтовые и кабельные. Краны трубоукладчики г. п. более 30 т. Ограничители и индикаторы грузоподъемности (грузового момента). Другие информационные и исполнительные приборы безопасности. IV IV- низкая Стреловые краны на строительстве и монтаже г. п. менее 20 т Башенные краны для коттеджного строительства; Другие краны стрелового типа г. п. менее 10 т. Краны мостового типа, не поименованные выше в данной таблице. Краны трубоукладчики г. п. менее 30 т
Категория последствий Степень ответственности пто Примеры подъемников I I- весьма высокая Подъемники стреловые самоходные с комбинированной стрелой и высотой подъема более 50 м. Подъемники стреловые и строительные высотой опускания более 50 м. Подъемники с рабочей платформой мачтового типа и высотой подъема более 100 м. II II- высокая Подъемники стреловые самоходные с комбинированной стрелой и высотой подъема более 22 м. Подъемники стреловые самоходные со стрелой вертикального телескопирования и высотой подъема более 18 м. Подъемники с рабочей платформой пантографного типа и высотой подъема более 22 м. Подъемники стреловые и строительные высотой опускания более 22 м. Подъемники с рабочей платформой мачтового типа и высотой подъема более 50 м. III IV III- умеренная IV- низкая Подъемники стреловые самоходные с комбинированной стрелой и высотой подъема менее 22 м. Подъемники стреловые самоходные со стрелой вертикального телескопирования и высотой подъема менее 18 м. Подъемники с рабочей платформой пантографного типа и высотой подъема менее 22 м. Подъемники стреловые и строительные высотой опускания менее 22 м. Подъемники с рабочей платформой мачтового типа и высотой подъема менее 50 м. Подъемники стреловые самоходные с комбинированной стрелой и высотой подъема менее 12 м. Подъемники стреловые самоходные со стрелой вертикального телескопирования и высотой подъема менее 12 м. Подъемники с рабочей платформой пантографного типа и высотой подъема менее 12 м. Подъемники стреловые и строительные высотой опускания менее 12 м.
Категория последствий Степень ответственности пто Примеры эскалаторов и пассажирских конвейеров I I- весьма высокая Эскалаторы тоннельные и пассажирские конвейеры для метрополитенов и транспортных узлов, эскалаторы поэтажные тяжелого типа II II- высокая Эскалаторы поэтажные для зданий и сооружений (музеи, офисы, торговые центры и т. п. )
R=L+1/2*lгр+0, 3*Н
Определение опасных зон Минимальные расстояния отлета грузов (RОП) Высота возможного падения груза (предмета), м Минимальное расстояние отлета груза (предмета), м перемещаемого краном падающего со здания До 10 4 3, 5 До 20 7 5 До 70 10 7 До 120 15 10 До 200 20 15 До 300 25 20 До 450 30 25 Примечание: При промежуточных значениях высоты возможного падения груза (предмета) минимальное расстояние его отлета допускается определять методом интерполяции.

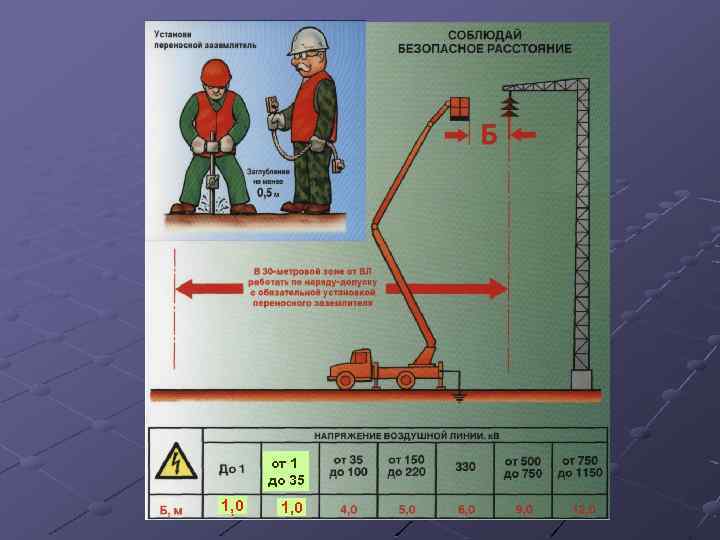

от 1 до 35 1, 0

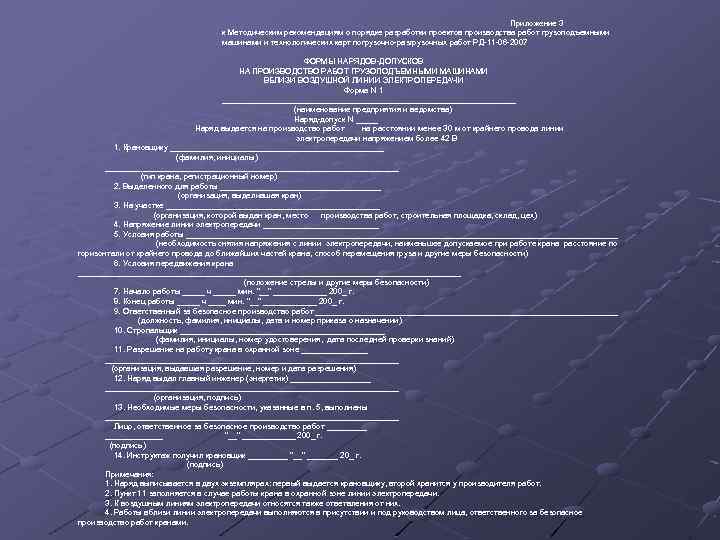

Приложение 3 к Методическим рекомендациям о порядке разработки проектов производства работ грузоподъемными машинами и технологических карт погрузочно-разгрузочных работ РД-11 -06 -2007 ФОРМЫ НАРЯДОВ-ДОПУСКОВ НА ПРОИЗВОДСТВО РАБОТ ГРУЗОПОДЪЕМНЫМИ МАШИНАМИ ВБЛИЗИ ВОЗДУШНОЙ ЛИНИИ ЭЛЕКТРОПЕРЕДАЧИ Форма N 1 _________________________________ (наименование предприятия и ведомства) Наряд-допуск N _____ Наряд выдается на производство работ на расстоянии менее 30 м от крайнего провода линии электропередачи напряжением более 42 В 1. Крановщику ________________________ (фамилия, инициалы) _________________________________ (тип крана, регистрационный номер) 2. Выделенного для работы __________________ (организация, выделившая кран) 3. На участке ________________________ (организация, которой выдан кран, место производства работ, строительная площадка, склад, цех) 4. Напряжение линии электропередачи _____________ 5. Условия работы _________________________________________________ (необходимость снятия напряжения с линии электропередачи, наименьшее допускаемое при работе крана расстояние по горизонтали от крайнего провода до ближайших частей крана, способ перемещения груза и другие меры безопасности) 6. Условия передвижения крана ___________________________________________ (положение стрелы и другие меры безопасности) 7. Начало работы _____ ч _____ мин. "__" ______ 200_ г. 8. Конец работы _____ ч ____ мин. "__" ______ 200_ г. 9. Ответственный за безопасное производство работ __________________________________ (должность, фамилия, инициалы, дата и номер приказа о назначении) 10. Стропальщик _______________________ (фамилия, инициалы, номер удостоверения, дата последней проверки знаний) 11. Разрешение на работу крана в охранной зоне _________________________________________ (организация, выдавшая разрешение, номер и дата разрешения) 12. Наряд выдал главный инженер (энергетик) __________________________________________ (организация, подпись) 13. Необходимые меры безопасности, указанные в п. 5, выполнены _________________________________ Лицо, ответственное за безопасное производство работ _____________ "__" ______ 200_ г. (подпись) 14. Инструктаж получил крановщик _____ "__" _______ 20_ г. (подпись) Примечания: 1. Наряд выписывается в двух экземплярах: первый выдается крановщику, второй хранится у производителя работ. 2. Пункт 11 заполняется в случае работы крана в охранной зоне линии электропередачи. 3. К воздушным линиям электропередачи относятся также ответвления от них. 4. Работы вблизи линии электропередачи выполняются в присутствии и под руководством лица, ответственного за безопасное производство работ кранами.
Определение опасных зон Допустимые расстояния до токоведущих Напряжение, к. В частей, находящихся под напряжением (зона ОП) Расстояние от людей и применяемых ими инструментов и приспособлений, от временных ограждений, м Расстояние от механизмов и грузоподъемных машин в рабочем и транспортном положении, от стропов, грузозахватных приспособлений и грузов, м 0, 6 1, 0 Не нормируется (без прикосновения) 1, 0 1 -35 0, 6 1, 0 Свыше 35 до 110 1, 0 4, 0 Свыше 110 до 220 2, 0 5, 0 Свыше 220 до 400 2, 0 7, 0 Свыше 400 до 750 3, 5 10, 0 Свыше 750 до 1150 8, 0 11, 0 До 1 На ВЛ В остальных электроустановках
Определение опасных зон действия погрузчиков
Определение опасных зон действия погрузчиков Проходы между стеллажами: а – без разворота; б – с разворотом в проходе; 1 – груз; 2 – колонна; 3 – кабина Минимальная ширина прохода между стеллажами при переработке грузов S = l 1 + l 2 + 2 k где l 1 – длина вил или габаритные размеры груза; l 2 – расстояние от спинки вил до задней точки колонны или кабины; k – минимальный зазор между колонной (грузом) и стеллажами управляемых из кабины, k = 150 мм.

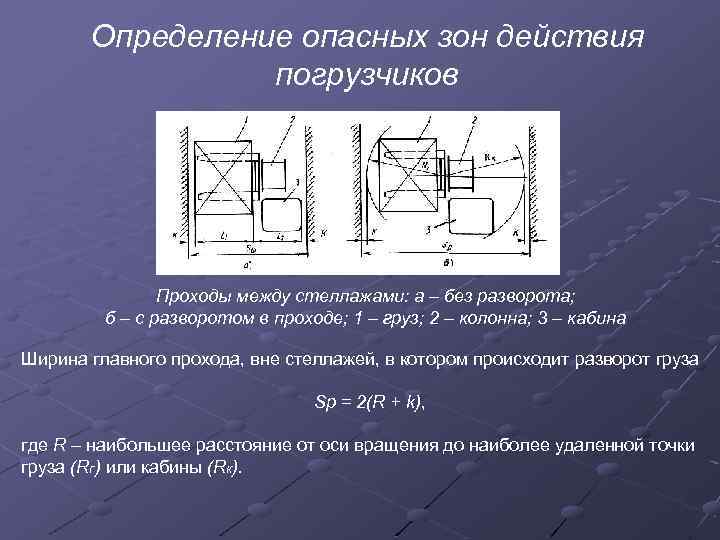

Определение опасных зон действия погрузчиков Проходы между стеллажами: а – без разворота; б – с разворотом в проходе; 1 – груз; 2 – колонна; 3 – кабина Ширина главного прохода, вне стеллажей, в котором происходит разворот груза Sp = 2(R + k), где R – наибольшее расстояние от оси вращения до наиболее удаленной точки груза (RГ) или кабины (RК).

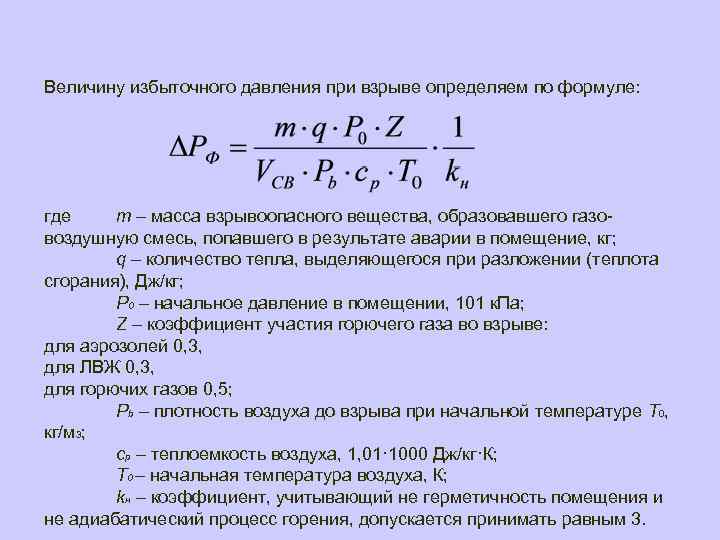

Величину избыточного давления при взрыве определяем по формуле: где т – масса взрывоопасного вещества, образовавшего газовоздушную смесь, попавшего в результате аварии в помещение, кг; q – количество тепла, выделяющегося при разложении (теплота сгорания), Дж/кг; Р 0 – начальное давление в помещении, 101 к. Па; Z – коэффициент участия горючего газа во взрыве: для аэрозолей 0, 3, для ЛВЖ 0, 3, для горючих газов 0, 5; Рb – плотность воздуха до взрыва при начальной температуре Т 0, кг/м 3; ср – теплоемкость воздуха, 1, 01· 1000 Дж/кг·К; Т 0 – начальная температура воздуха, К; kн – коэффициент, учитывающий не герметичность помещения и не адиабатический процесс горения, допускается принимать равным 3.

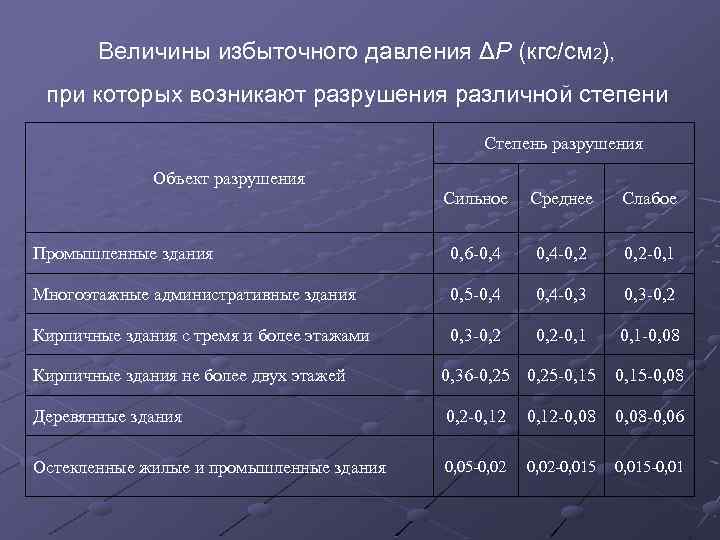

Величины избыточного давления ΔР (кгс/см 2), при которых возникают разрушения различной степени Степень разрушения Объект разрушения Сильное Среднее Слабое Промышленные здания 0, 6 -0, 4 -0, 2 -0, 1 Многоэтажные административные здания 0, 5 -0, 4 -0, 3 -0, 2 Кирпичные здания с тремя и более этажами 0, 3 -0, 2 -0, 1 -0, 08 Кирпичные здания не более двух этажей 0, 36 -0, 25 -0, 15 -0, 08 Деревянные здания 0, 2 -0, 12 -0, 08 -0, 06 Остекленные жилые и промышленные здания 0, 05 -0, 02 -0, 015 -0, 01
Характеристика поражений человека действием воздушной ударной волны Вид поражений Нет Характеристика поражений Величина избыточного давления ΔР, к. Па (кгс/см 2), Для человека безопасно < 10 (0, 1) Легкие Легкая контузия, временная потеря слуха, ушибы и вывихи конечностей 20… 40 (0, 2… 0, 4) Средние Травмы мозга с потерей сознания, повреждения органов слуха, кровотечение из носа и ушей, сильные переломы и вывихи конечностей 40… 60 (0, 4… 0, 6) Тяжелые Сильная контузия всего организма, повреждения внутренних органов и мозга, тяжелые переломы конечностей. Возможны смертельные исходы 60… 100 (0, 6… 1, 0) Получаемые травмы чаще всего приводят к смертельному исходу > 100 (1, 0) Крайне тяжелые
Знание бывает двух видов. Мы либо знаем предмет сами, либо знаем, где можно найти о нём сведения. С. Джонсон

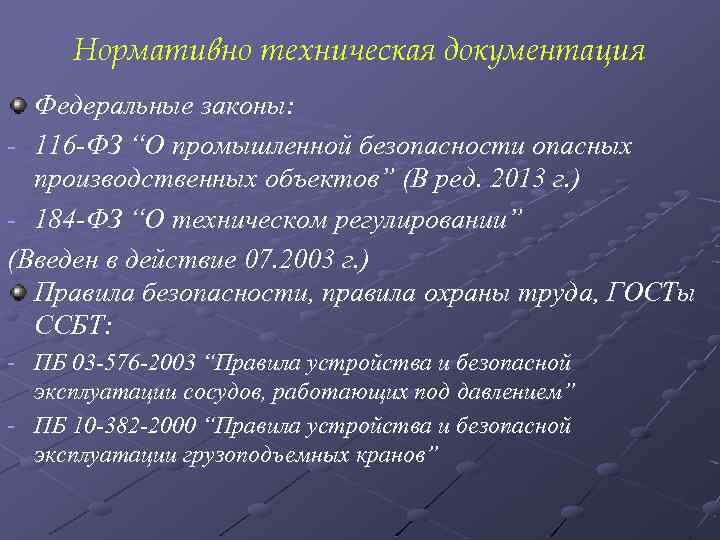

Нормативно техническая документация Федеральные законы: - 116 -ФЗ “О промышленной безопасности опасных производственных объектов” (В ред. 2013 г. ) - 184 -ФЗ “О техническом регулировании” (Введен в действие 07. 2003 г. ) Правила безопасности, правила охраны труда, ГОСТы ССБТ: - ПБ 03 -576 -2003 “Правила устройства и безопасной эксплуатации сосудов, работающих под давлением” - ПБ 10 -382 -2000 “Правила устройства и безопасной эксплуатации грузоподъемных кранов”

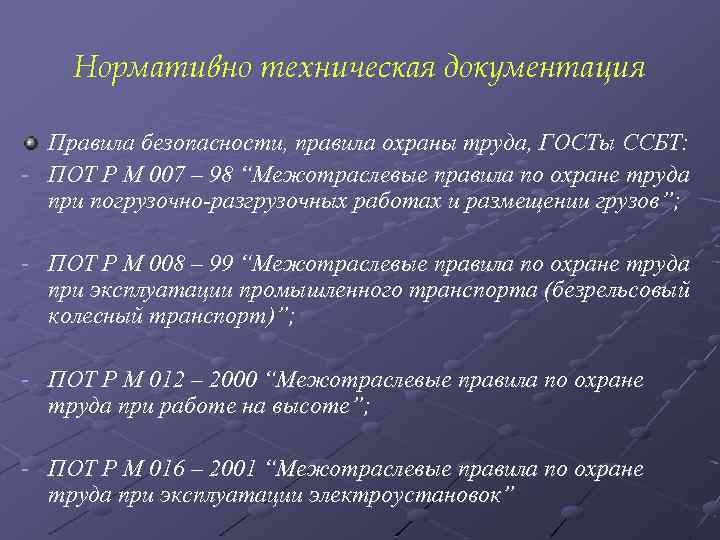

Нормативно техническая документация Правила безопасности, правила охраны труда, ГОСТы ССБТ: - ПОТ Р М 007 – 98 “Межотраслевые правила по охране труда при погрузочно-разгрузочных работах и размещении грузов”; - ПОТ Р М 008 – 99 “Межотраслевые правила по охране труда при эксплуатации промышленного транспорта (безрельсовый колесный транспорт)”; - ПОТ Р М 012 – 2000 “Межотраслевые правила по охране труда при работе на высоте”; - ПОТ Р М 016 – 2001 “Межотраслевые правила по охране труда при эксплуатации электроустановок”

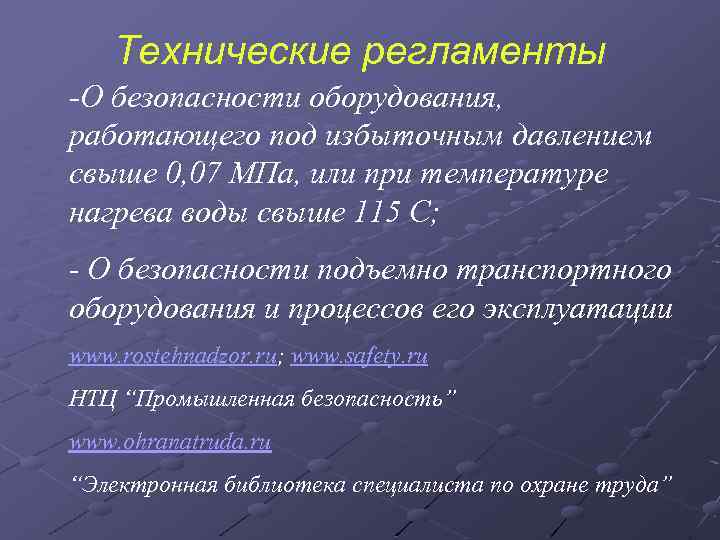

Технические регламенты -О безопасности оборудования, работающего под избыточным давлением свыше 0, 07 МПа, или при температуре нагрева воды свыше 115 С; - О безопасности подъемно транспортного оборудования и процессов его эксплуатации www. rostehnadzor. ru; www. safety. ru НТЦ “Промышленная безопасность” www. ohranatruda. ru “Электронная библиотека специалиста по охране труда”
ОРГАНИЗАЦИЯ ТЕХНИЧЕСКОГО НАДЗОРА И КОНТРОЛЬ ЗА ТЕХНИЧЕСКИМИ УСТРОЙСТВАМИ НА ОПО В ОАО «РЖД» ФЕДЕРАЛЬНАЯ СЛУЖБА ПО ЭКОЛОГИЧЕСКОМУ, ТЕХНОЛОГИЧЕСКОМУ И АТОМНОМУ НАДЗОРУ – РОСТЕХНАДЗОР (ПРАВИТЕЛЬСТВО РФ) ФЕДЕРАЛЬНАЯ СЛУЖБА ПО ТЕХНИЧЕСКОМУ НАДЗОРУ В СФЕРЕ ТРАНСПОРТА – ГОСЖЕЛДОРНАДЗОР (МИНИСТЕРСТВО ТРАНСПОРТА РФ) УПРАВЛЕНИЕ ОХРАНЫ ТРУДА, ПРОМЫШЛЕННОЙ БЕЗОПАСНОСТИ И ЭКОЛОГИЧЕСКОГО КОНТРОЛЯ - ЦБТ (ОАО “РЖД”)

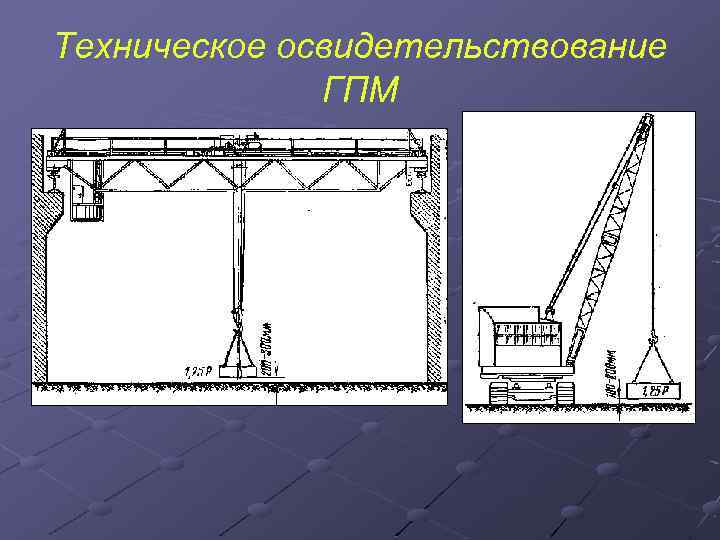

Техническое освидетельствование ГПМ
