Организация арбитража. Среда интерфейса.

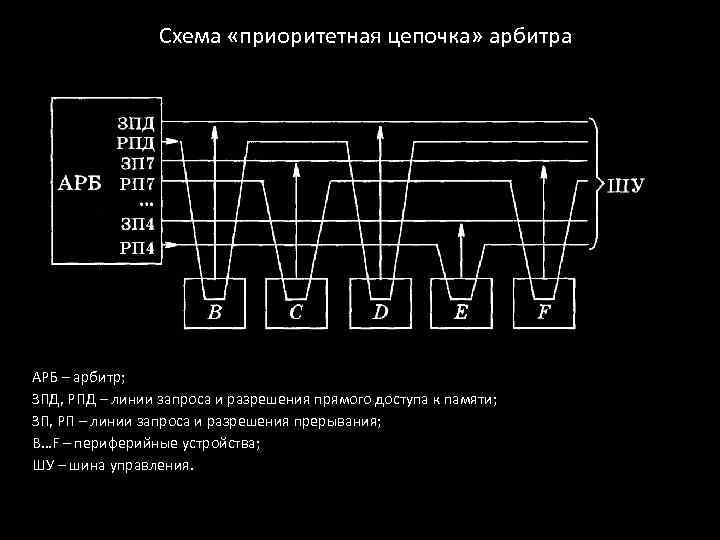

Схема «приоритетная цепочка» арбитра АРБ – арбитр; ЗПД, РПД – линии запроса и разрешения прямого доступа к памяти; ЗП, РП – линии запроса и разрешения прерывания; B…F – периферийные устройства; ШУ – шина управления.

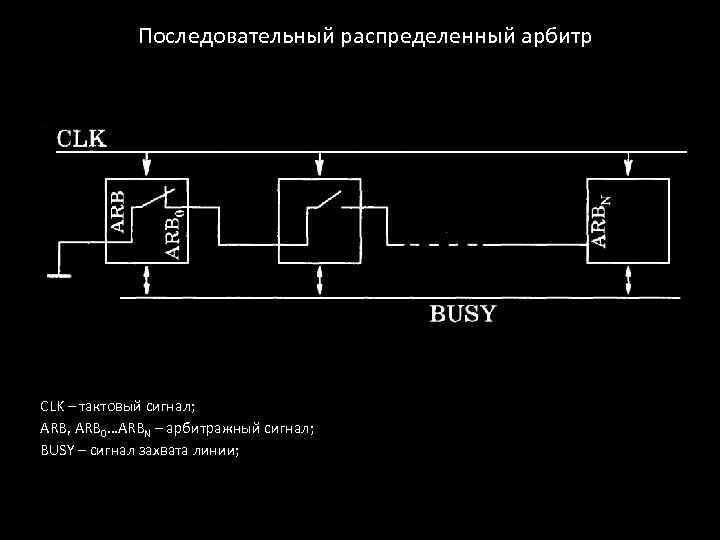

Последовательный распределенный арбитр CLK – тактовый сигнал; ARB, ARB 0…ARBN – арбитражный сигнал; BUSY – сигнал захвата линии;

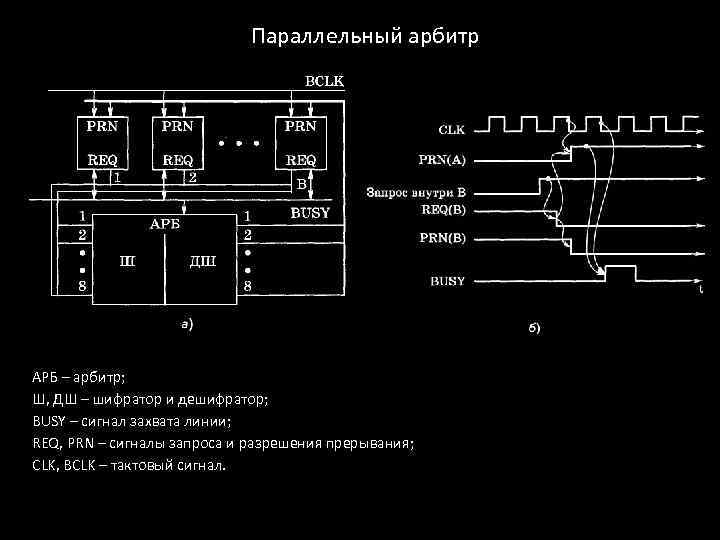

Параллельный арбитр АРБ – арбитр; Ш, ДШ – шифратор и дешифратор; BUSY – сигнал захвата линии; REQ, PRN – сигналы запроса и разрешения прерывания; CLK, BCLK – тактовый сигнал.

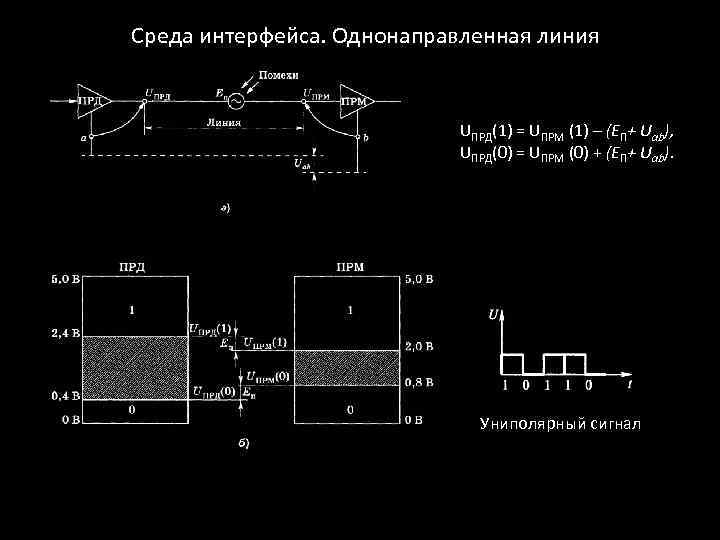

Среда интерфейса. Однонаправленная линия UПРД(1) = UПРМ (1) – (EП+ Uab), UПРД(0) = UПРМ (0) + (EП+ Uab). Униполярный сигнал

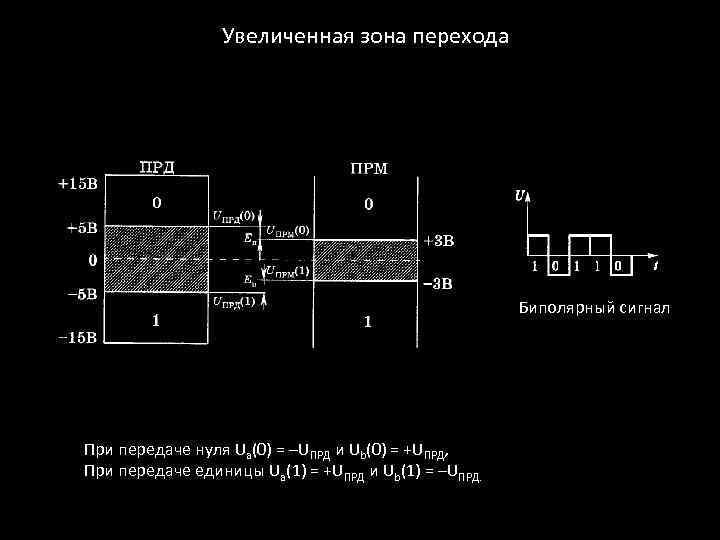

Увеличенная зона перехода Биполярный сигнал При передаче нуля Ua(0) = –UПРД и Ub(0) = +UПРД, При передаче единицы Ua(1) = +UПРД и Ub(1) = –UПРД.
Тристабильный вентиль (вентиль с тремя состояниями)
