Опыт реализации энергосберегающих проектов компании Данфосс
Компания Данфосс в России

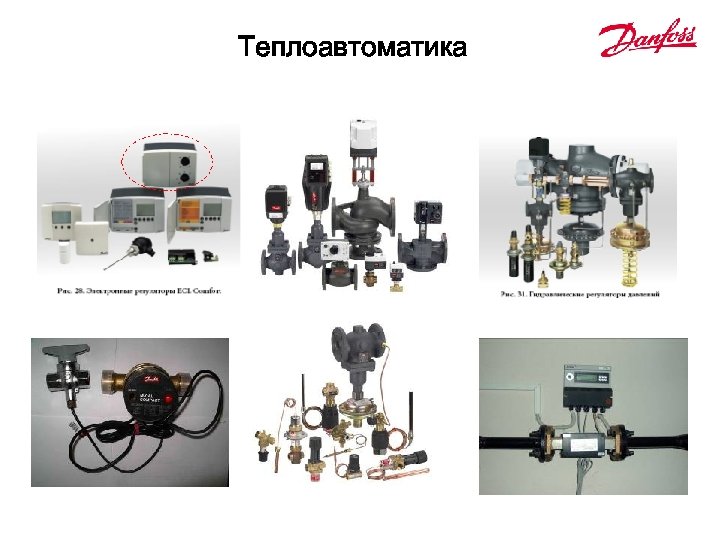

Теплоавтоматика
Теплообменники Паяные пластинчатые теплообменники, XB Разборные пластинчатые теплообменники, XG

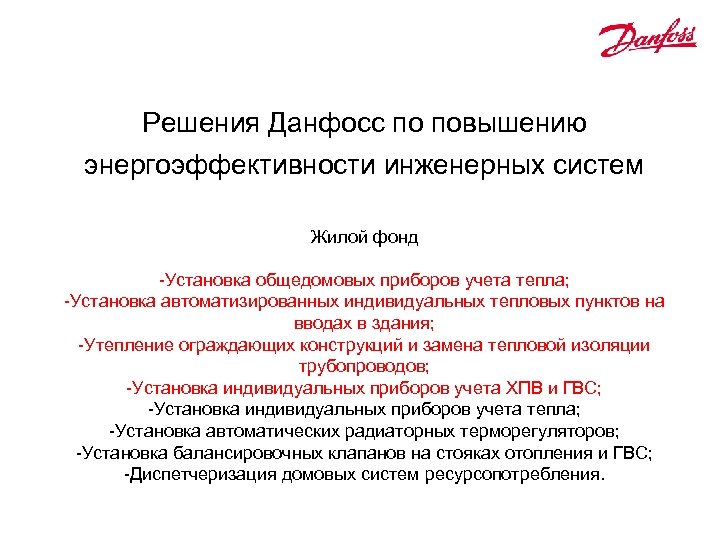

Решения Данфосс по повышению энергоэффективности инженерных систем Жилой фонд -Установка общедомовых приборов учета тепла; -Установка автоматизированных индивидуальных тепловых пунктов на вводах в здания; -Утепление ограждающих конструкций и замена тепловой изоляции трубопроводов; -Установка индивидуальных приборов учета ХПВ и ГВС; -Установка индивидуальных приборов учета тепла; -Установка автоматических радиаторных терморегуляторов; -Установка балансировочных клапанов на стояках отопления и ГВС; -Диспетчеризация домовых систем ресурсопотребления.

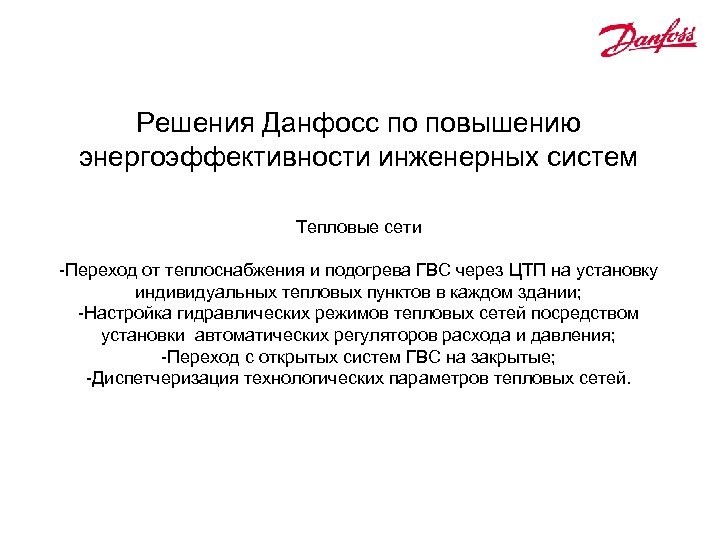

Решения Данфосс по повышению энергоэффективности инженерных систем Тепловые сети -Переход от теплоснабжения и подогрева ГВС через ЦТП на установку индивидуальных тепловых пунктов в каждом здании; -Настройка гидравлических режимов тепловых сетей посредством установки автоматических регуляторов расхода и давления; -Переход с открытых систем ГВС на закрытые; -Диспетчеризация технологических параметров тепловых сетей.

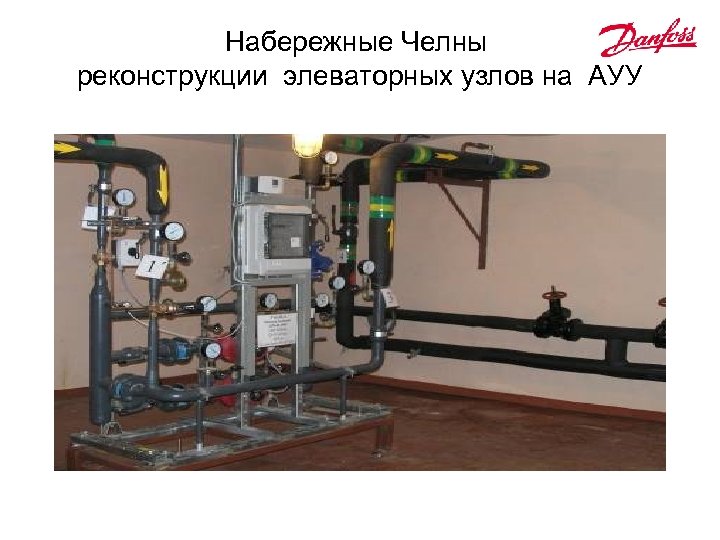

Набережные Челны реконструкции элеваторных узлов на АУУ

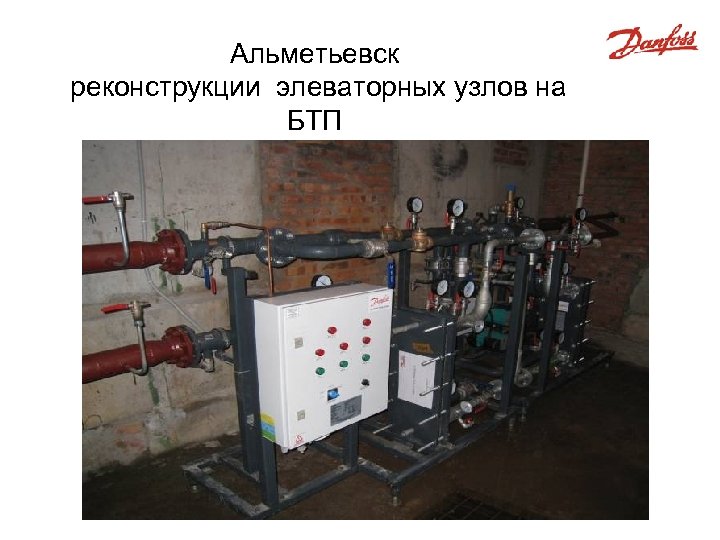

Альметьевск реконструкции элеваторных узлов на БТП

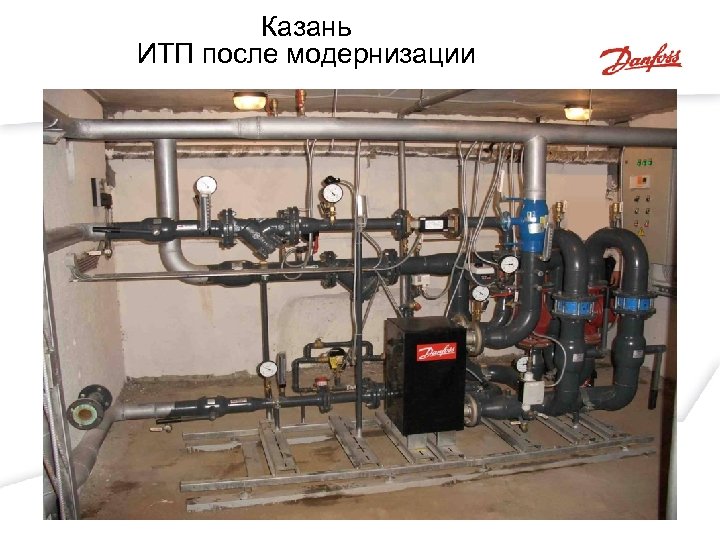

Казань ИТП после модернизации
Решения Данфосс по повышению энергоэффективности инженерных систем Жилой фонд -Установка общедомовых приборов учета тепла; -Установка автоматизированных индивидуальных тепловых пунктов на вводах в здания; -Утепление ограждающих конструкций и замена тепловой изоляции трубопроводов; -Установка индивидуальных приборов учета ХПВ и ГВС; -Установка индивидуальных приборов учета тепла; -Установка автоматических радиаторных терморегуляторов; -Установка балансировочных клапанов на стояках отопления и ГВС; -Диспетчеризация домовых систем ресурсопотребления.

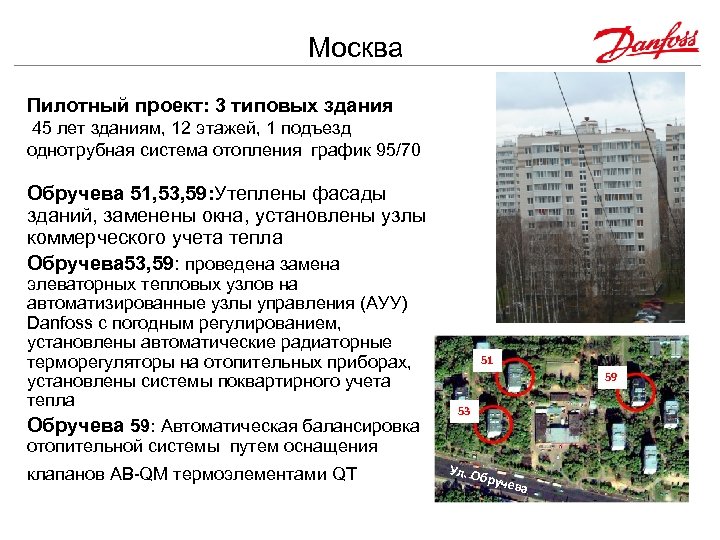

Москва Пилотный проект: 3 типовых здания 45 лет зданиям, 12 этажей, 1 подъезд однотрубная система отопления график 95/70 Обручева 51, 53, 59: Утеплены фасады зданий, заменены окна, установлены узлы коммерческого учета тепла Обручева 53, 59: проведена замена элеваторных тепловых узлов на автоматизированные узлы управления (АУУ) Danfoss с погодным регулированием, установлены автоматические радиаторные терморегуляторы на отопительных приборах, установлены системы поквартирного учета тепла Обручева 59: Автоматическая балансировка отопительной системы путем оснащения клапанов AB-QM термоэлементами QT 51 59 53 Ул. О бруче ва

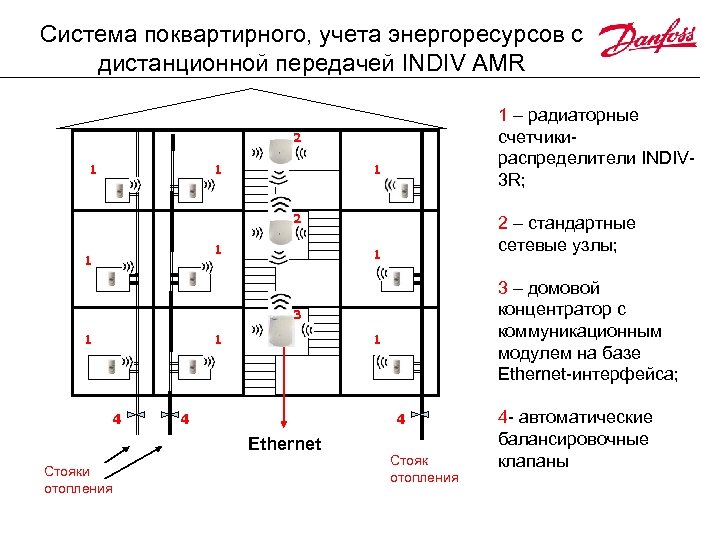

Система поквартирного, учета энергоресурсов с дистанционной передачей INDIV AMR 1 – радиаторные счетчикираспределители INDIV 3 R; 2 1 1 1 2 – стандартные сетевые узлы; 1 3 – домовой концентратор c коммуникационным модулем на базе Ethernet-интерфейса; 3 1 1 4 4 Ethernet Стояки отопления Стояк отопления 4 - автоматические балансировочные клапаны

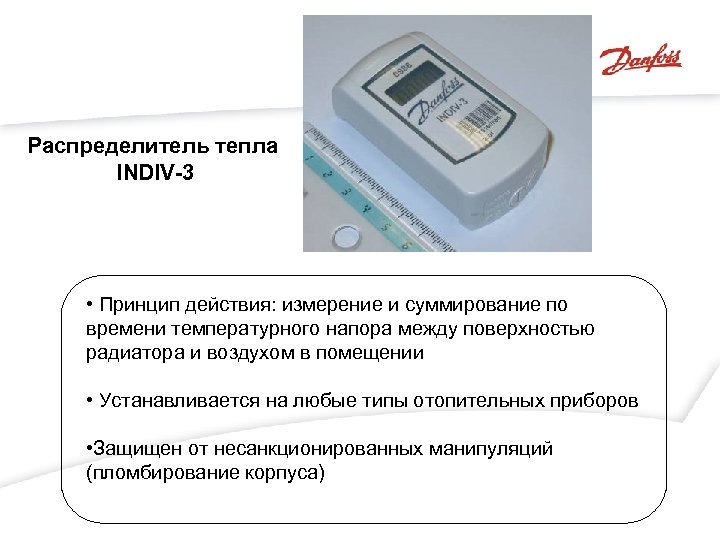

Распределитель тепла INDIV-3 • Принцип действия: измерение и суммирование по времени температурного напора между поверхностью радиатора и воздухом в помещении • Устанавливается на любые типы отопительных приборов • Защищен от несанкционированных манипуляций (пломбирование корпуса)

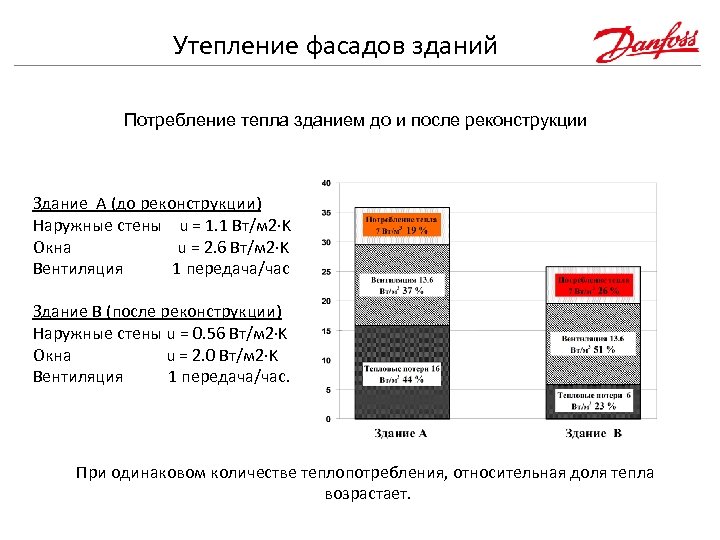

Утепление фасадов зданий Потребление тепла зданием до и после реконструкции Здание A (до реконструкции) Наружные стены u = 1. 1 Вт/м 2 K Окна u = 2. 6 Вт/м 2 K Вентиляция 1 передача/час Здание B (после реконструкции) Наружные стены u = 0. 56 Вт/м 2 K Окна u = 2. 0 Вт/м 2 K Вентиляция 1 передача/час. При одинаковом количестве теплопотребления, относительная доля тепла возрастает.

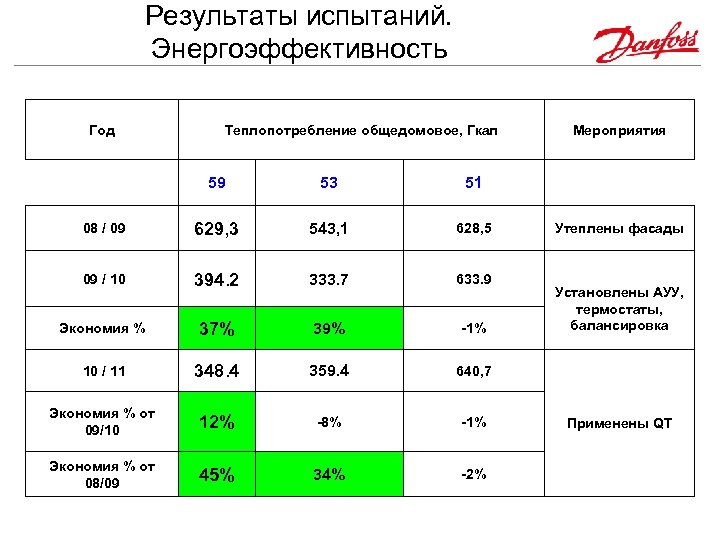

Результаты испытаний. Энергоэффективность Год Теплопотребление общедомовое, Гкал 59 53 51 08 / 09 629, 3 543, 1 628, 5 09 / 10 394. 2 333. 7 633. 9 Экономия % 37% 39% -1% 10 / 11 348. 4 359. 4 640, 7 Экономия % от 09/10 12% -8% -1% Экономия % от 08/09 45% 34% -2% Мероприятия Утеплены фасады Установлены АУУ, термостаты, балансировка Применены QT

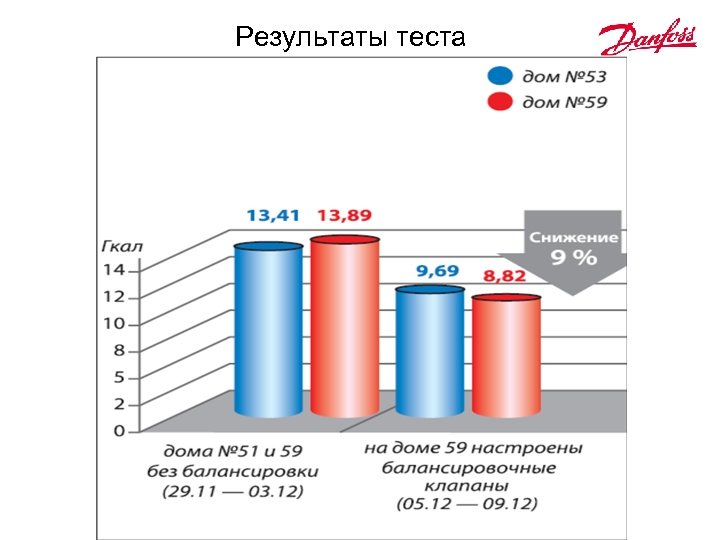

Результаты теста

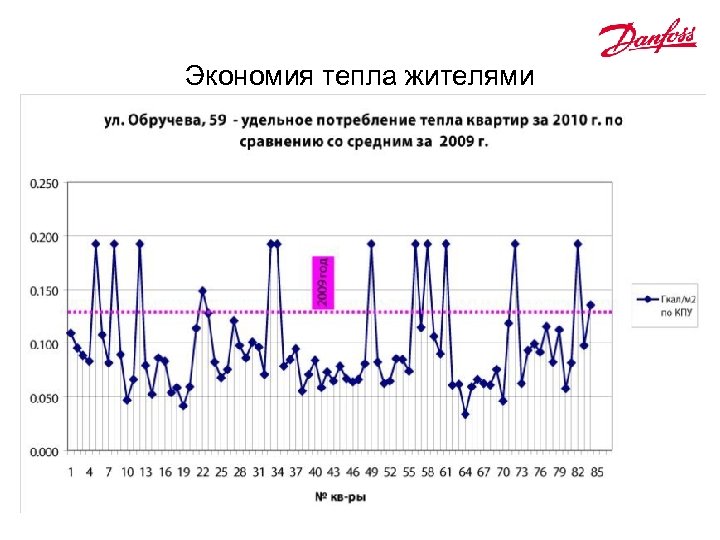

Экономия тепла жителями

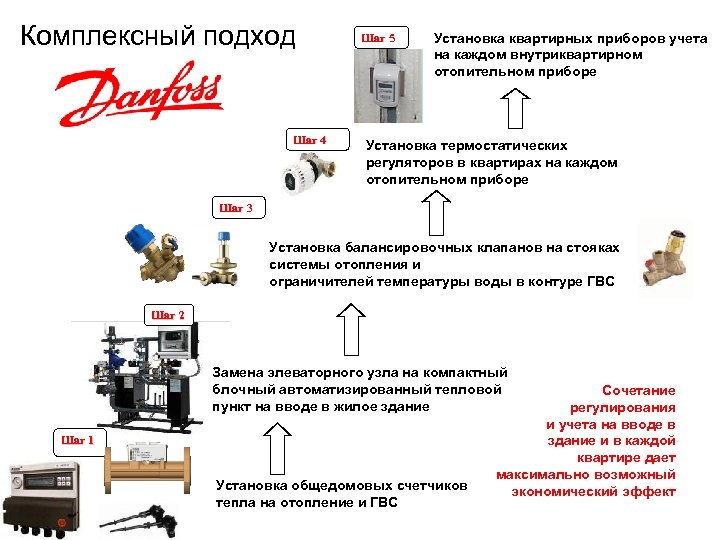

Комплексный подход Шаг 4 Шаг 5 Установка квартирных приборов учета на каждом внутриквартирном отопительном приборе Установка термостатических регуляторов в квартирах на каждом отопительном приборе Шаг 3 Установка балансировочных клапанов на стояках системы отопления и ограничителей температуры воды в контуре ГВС Шаг 2 Замена элеваторного узла на компактный блочный автоматизированный тепловой пункт на вводе в жилое здание Шаг 1 Установка общедомовых счетчиков тепла на отопление и ГВС Сочетание регулирования и учета на вводе в здание и в каждой квартире дает максимально возможный экономический эффект
