Опыт использования систем автоматизированного проектирования и геоинформационных систем в построении цифровой модели рельефа (на примере материалов с китайского архитектурного конкурса «Город будущего» ) Лукашик Александрович Студент 5 курса, специальность «космоаэрокартография» Научный руководитель: Ст. преподаватель Е. В. Казяк

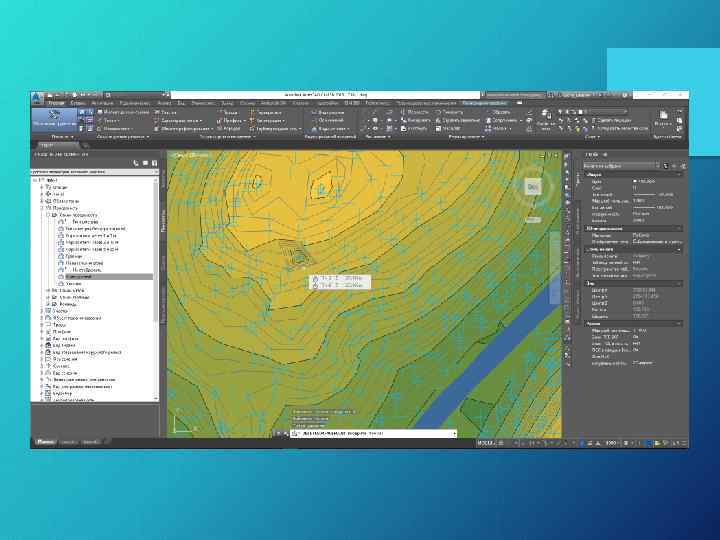

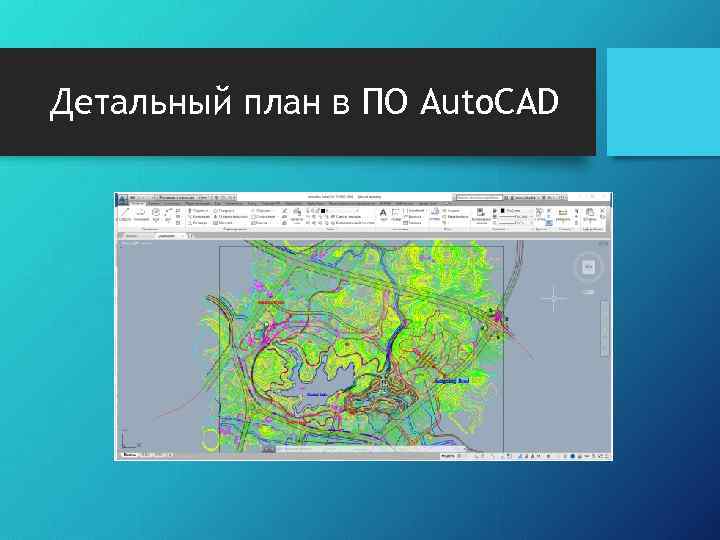

Детальный план в ПО Auto. CAD

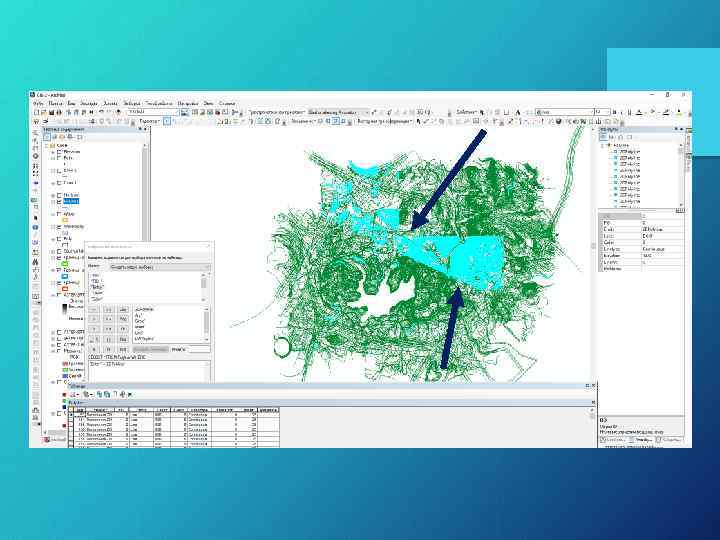

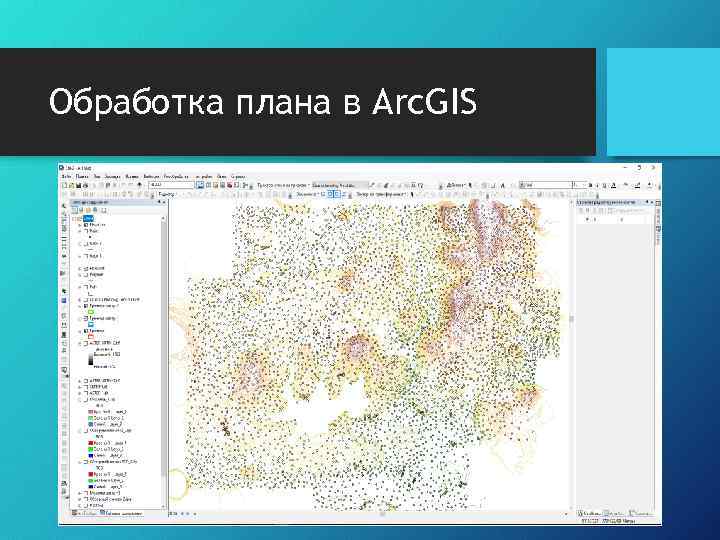

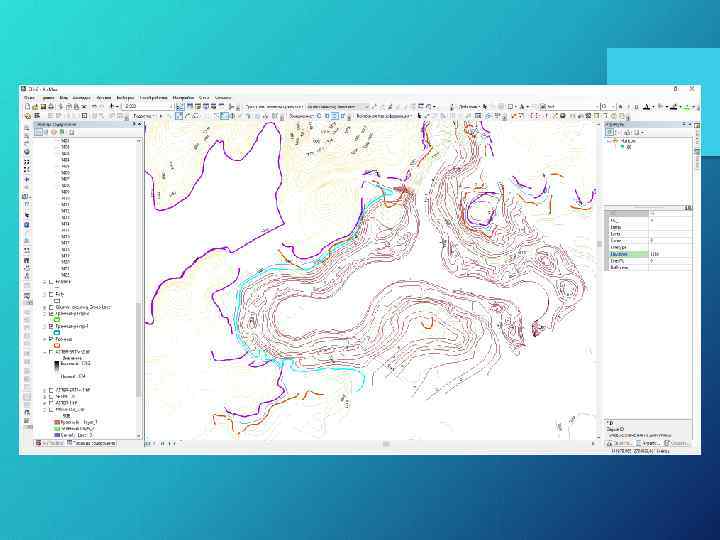

Обработка плана в Arc. GIS

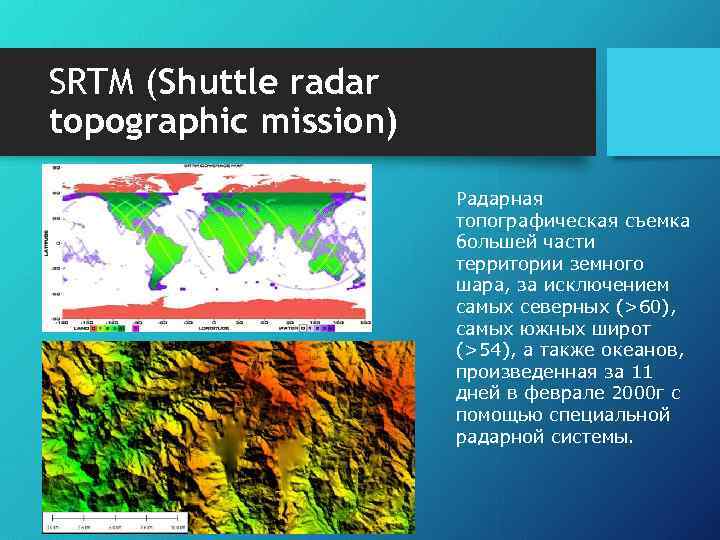

SRTM (Shuttle radar topographic mission) Радарная топографическая съемка большей части территории земного шара, за исключением самых северных (>60), самых южных широт (>54), а также океанов, произведенная за 11 дней в феврале 2000 г с помощью специальной радарной системы.

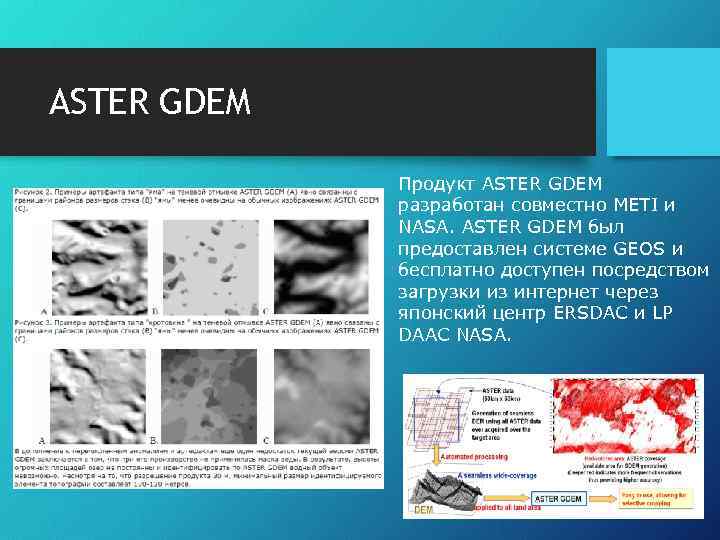

ASTER GDEM Продукт ASTER GDEM разработан совместно METI и NASA. ASTER GDEM был предоставлен системе GEOS и бесплатно доступен посредством загрузки из интернет через японский центр ERSDAC и LP DAAC NASA.

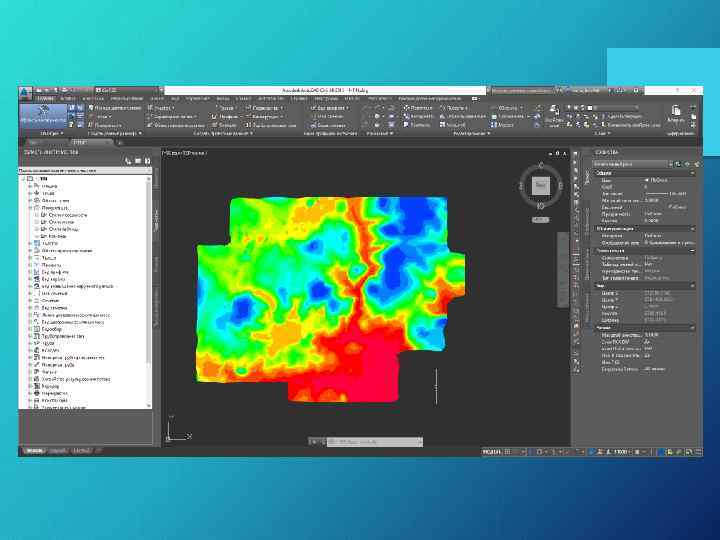

GRID-модель в ПО Arc. GIS

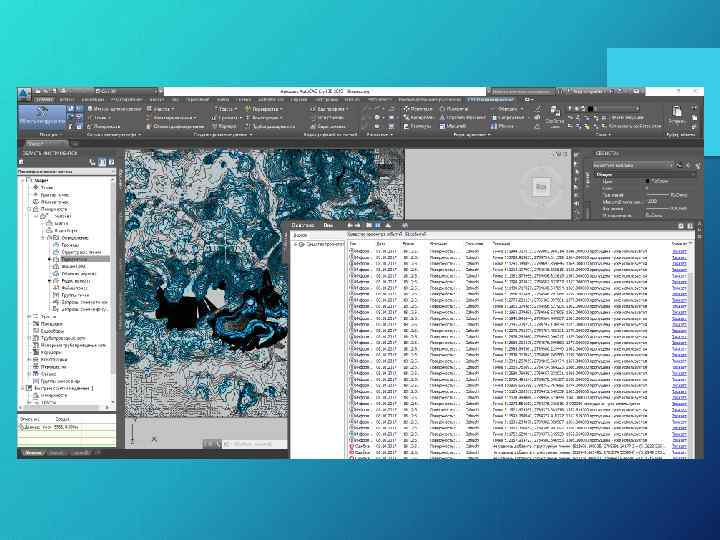

Некорректное отображение поверхности при наложении TINмодели на GRID модель

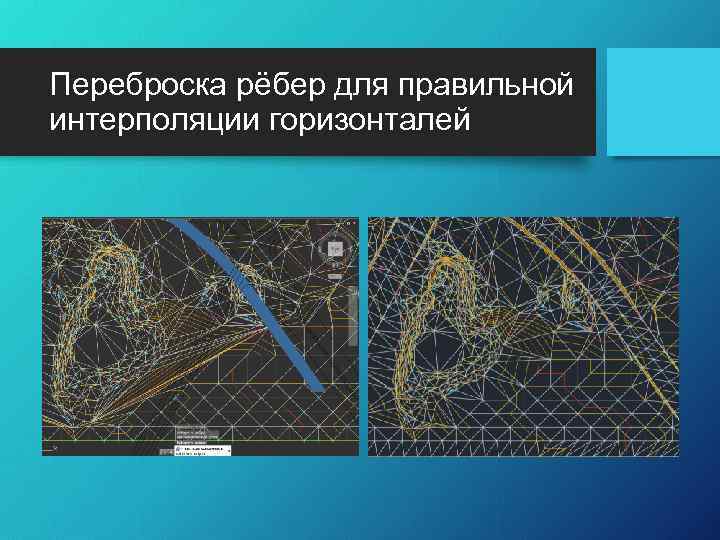

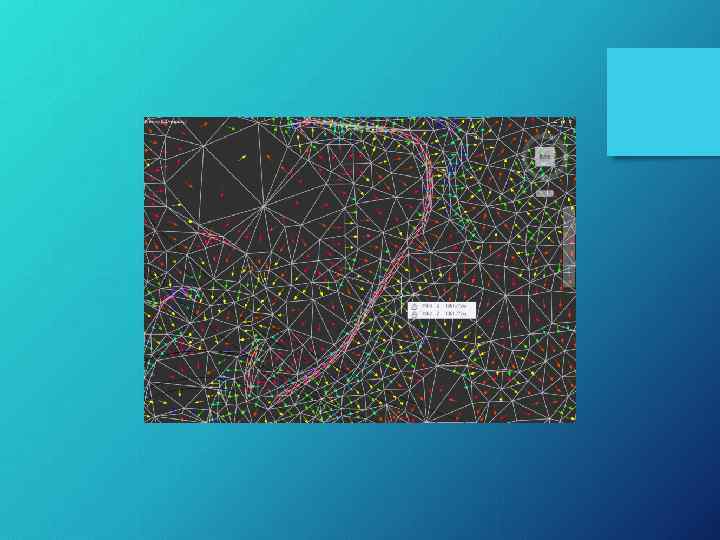

Переброска рёбер для правильной интерполяции горизонталей

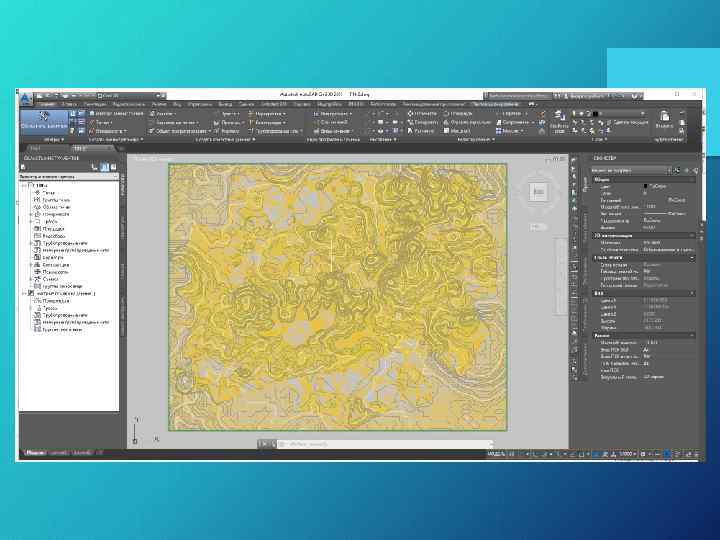

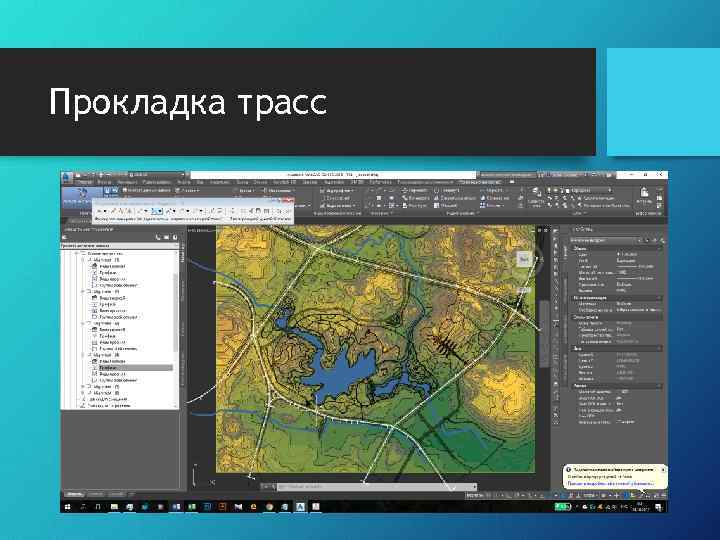

Прокладка трасс

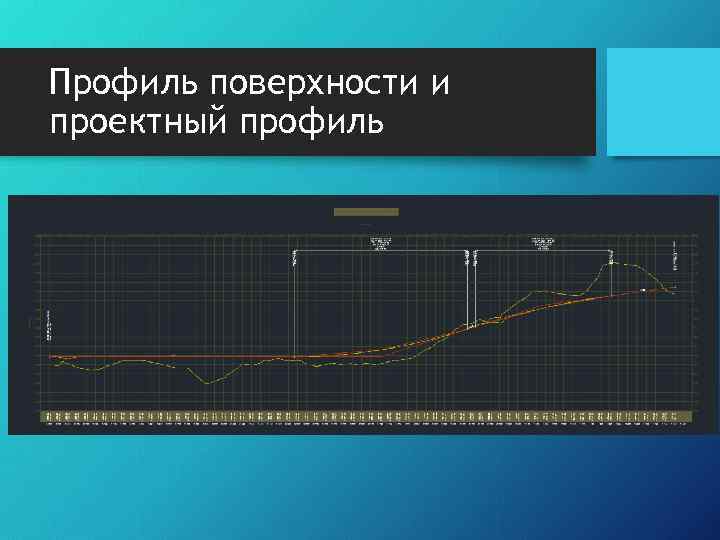

Профиль поверхности и проектный профиль

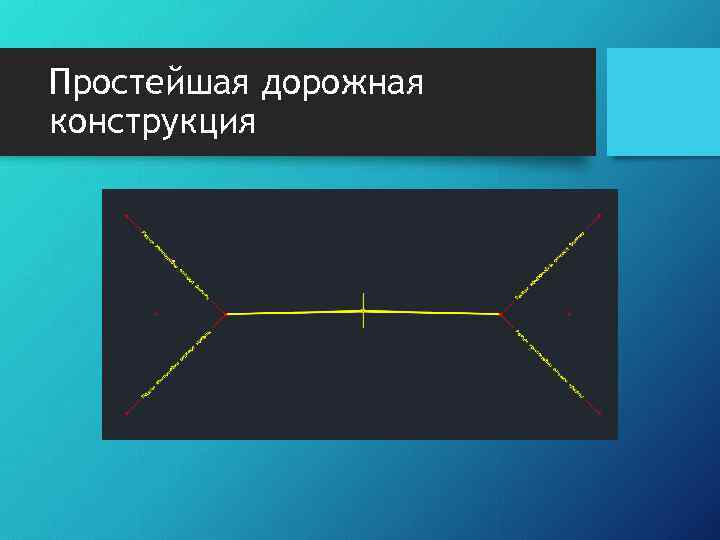

Простейшая дорожная конструкция

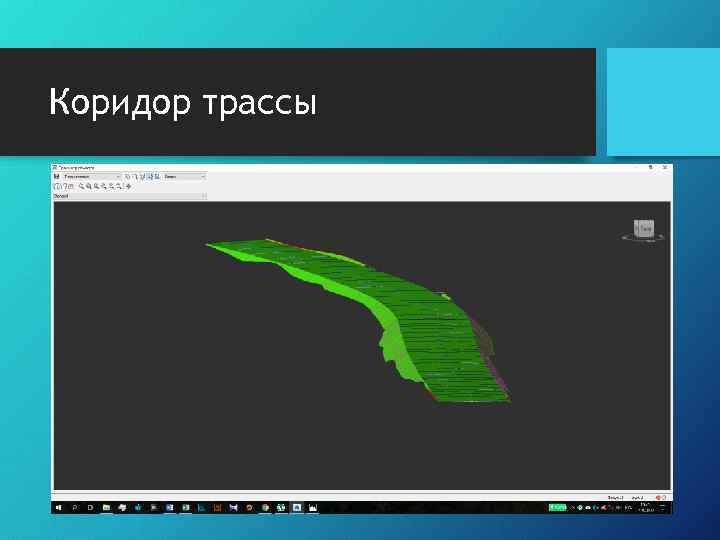

Коридор трассы

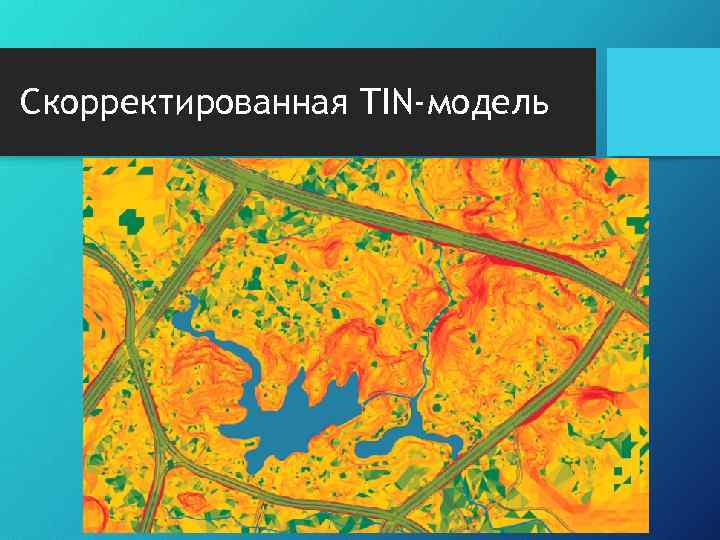

Скорректированная TIN-модель

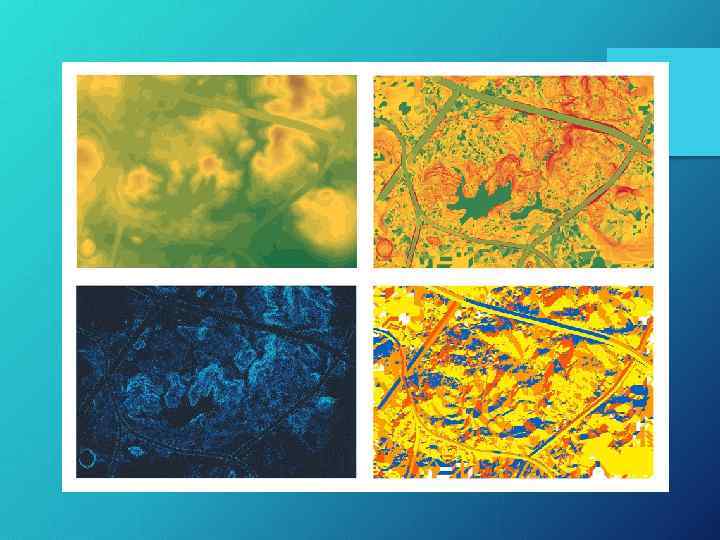

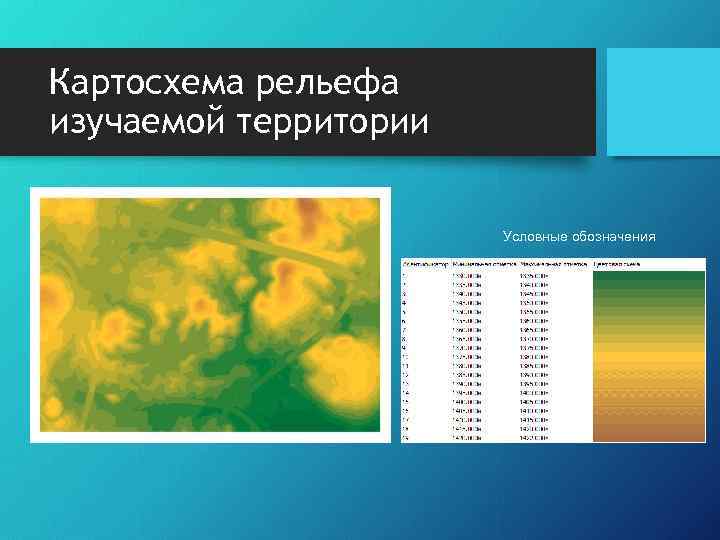

Картосхема рельефа изучаемой территории Условные обозначения

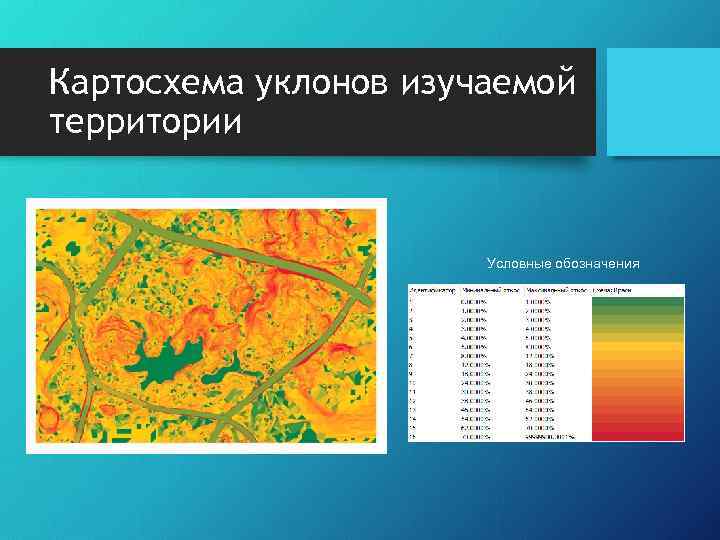

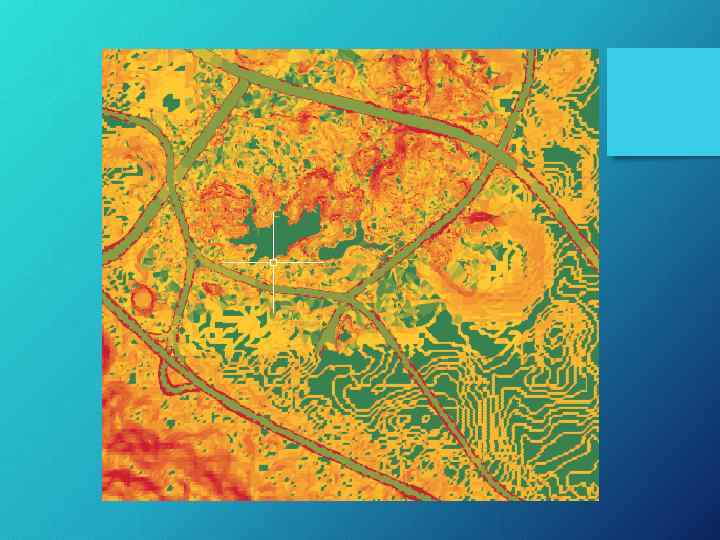

Картосхема уклонов изучаемой территории Условные обозначения

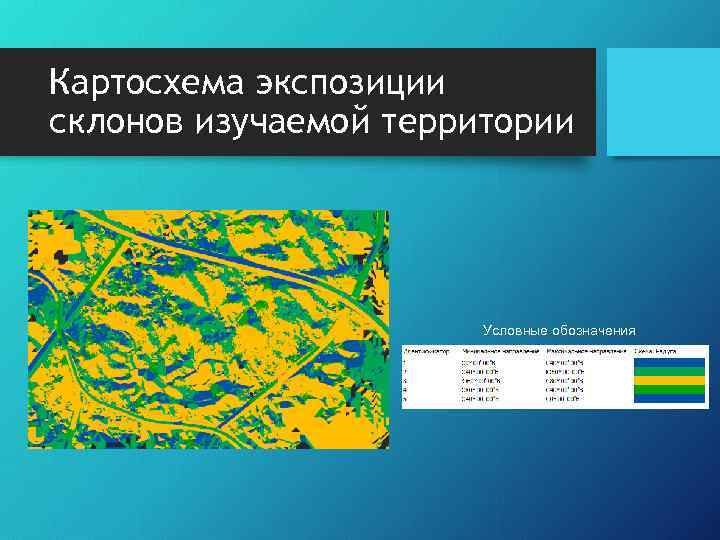

Картосхема экспозиции склонов изучаемой территории Условные обозначения

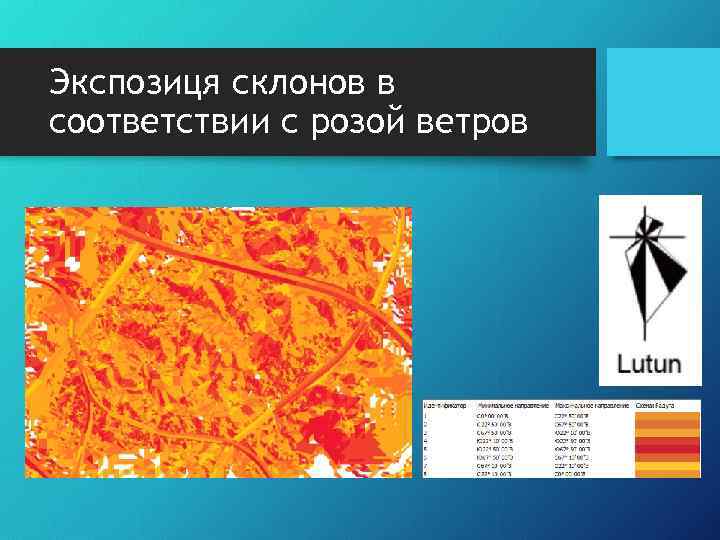

Экспозиця склонов в соответствии с розой ветров

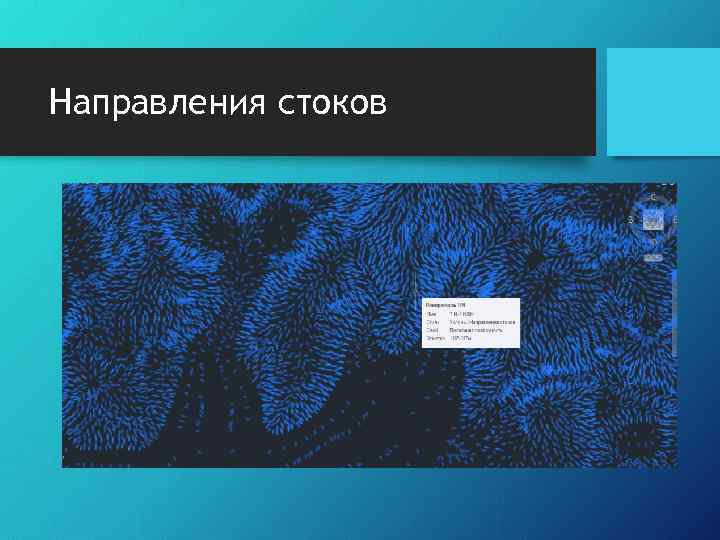

Направления стоков

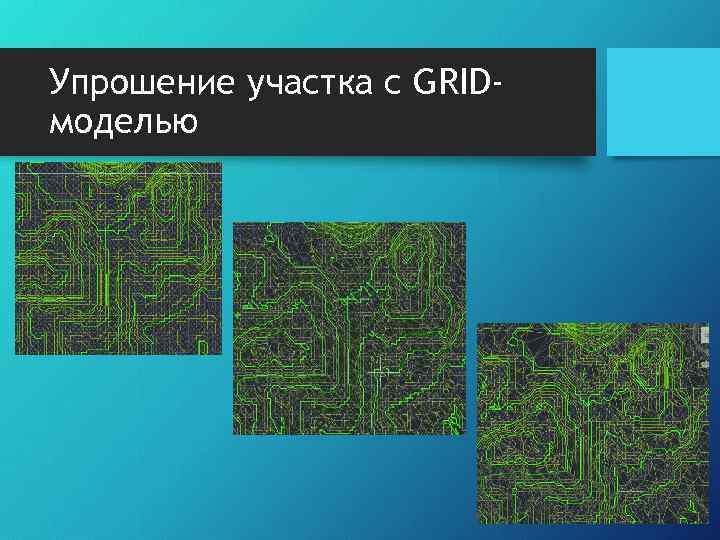

Упрошение участка с GRIDмоделью

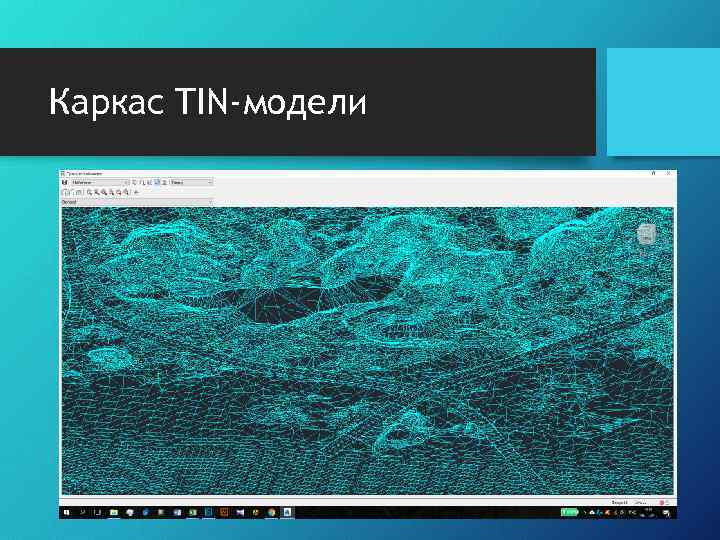

Каркас TIN-модели

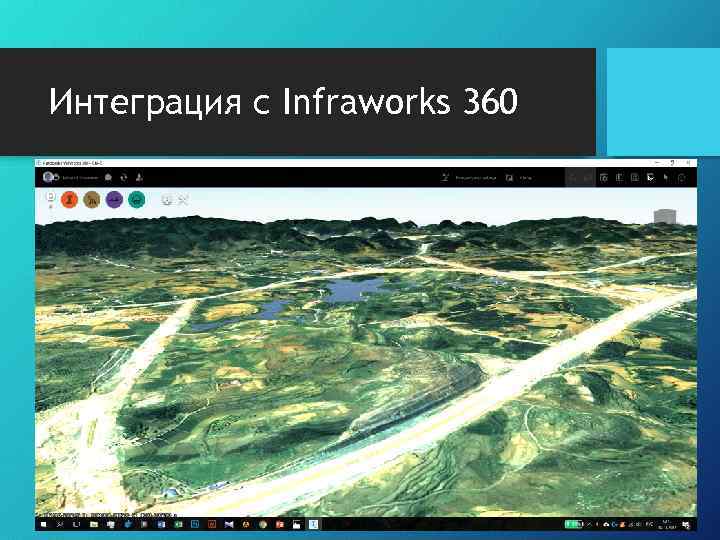

Интеграция с Infraworks 360
Спасибо за внимание!
