Опыт использования геохимических исследований при решении вопросов размещения ГРР Докладчик И. В. Гончаров, зав. Лаб. Геохимии и пластовых нефтей ОАО «Томск. НИПИнефть»

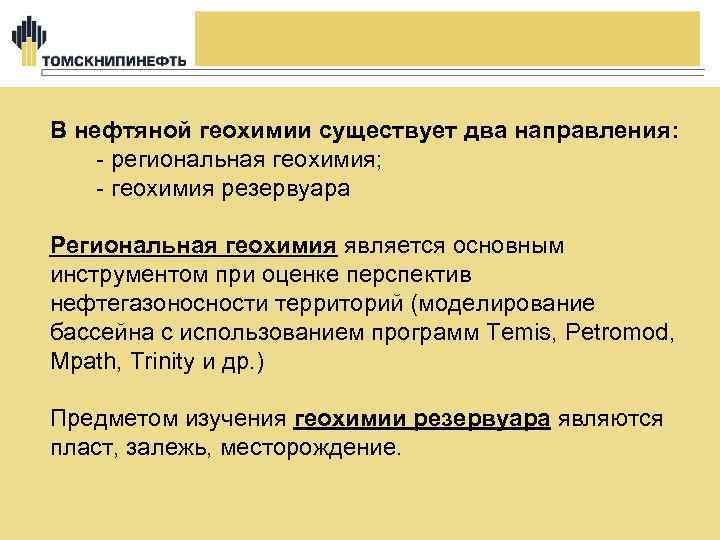

В нефтяной геохимии существует два направления: - региональная геохимия; - геохимия резервуара Региональная геохимия является основным инструментом при оценке перспектив нефтегазоносности территорий (моделирование бассейна с использованием программ Temis, Petromod, Mpath, Trinity и др. ) Предметом изучения геохимии резервуара являются пласт, залежь, месторождение.

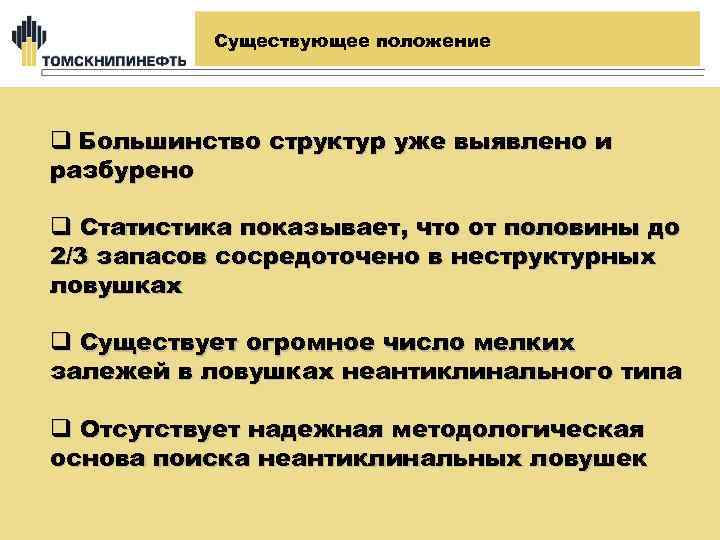

Существующее положение q Большинство структур уже выявлено и разбурено q Статистика показывает, что от половины до 2/3 запасов сосредоточено в неструктурных ловушках q Существует огромное число мелких залежей в ловушках неантиклинального типа q Отсутствует надежная методологическая основа поиска неантиклинальных ловушек

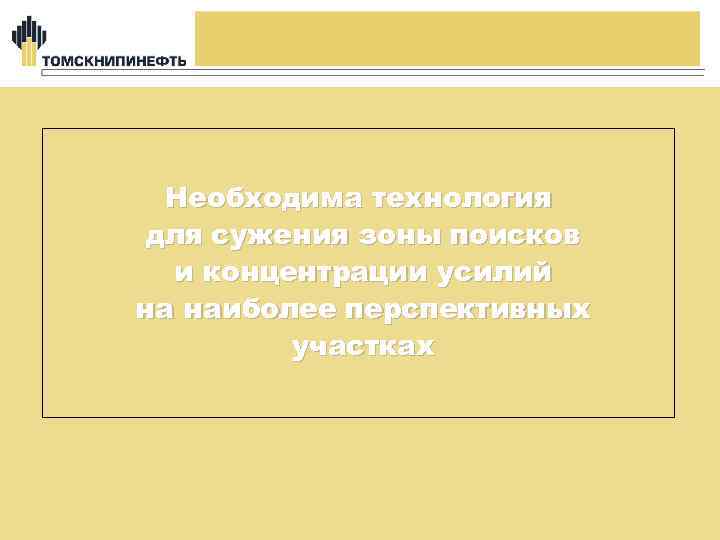

Необходима технология для сужения зоны поисков и концентрации усилий на наиболее перспективных участках

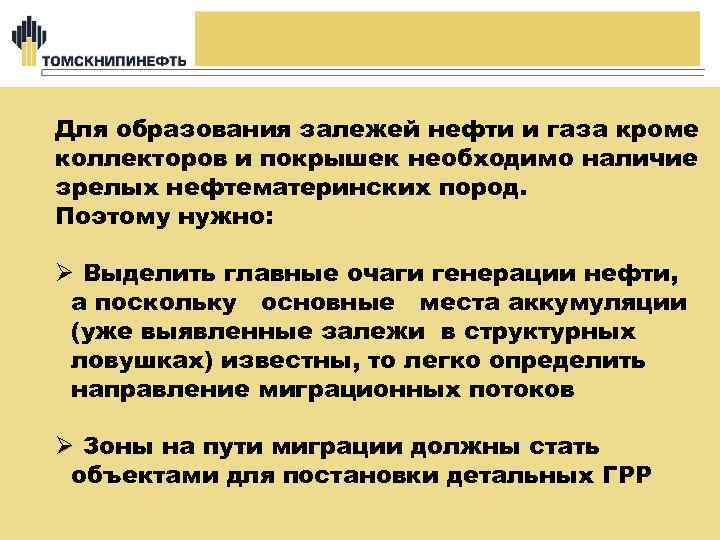

Для образования залежей нефти и газа кроме коллекторов и покрышек необходимо наличие зрелых нефтематеринских пород. Поэтому нужно: Ø Выделить главные очаги генерации нефти, а поскольку основные места аккумуляции (уже выявленные залежи в структурных ловушках) известны, то легко определить направление миграционных потоков Ø Зоны на пути миграции должны стать объектами для постановки детальных ГРР

Схема заполнения ловушек в горизонте Ю 1 за счет генерации углеводородов баженовской свитой

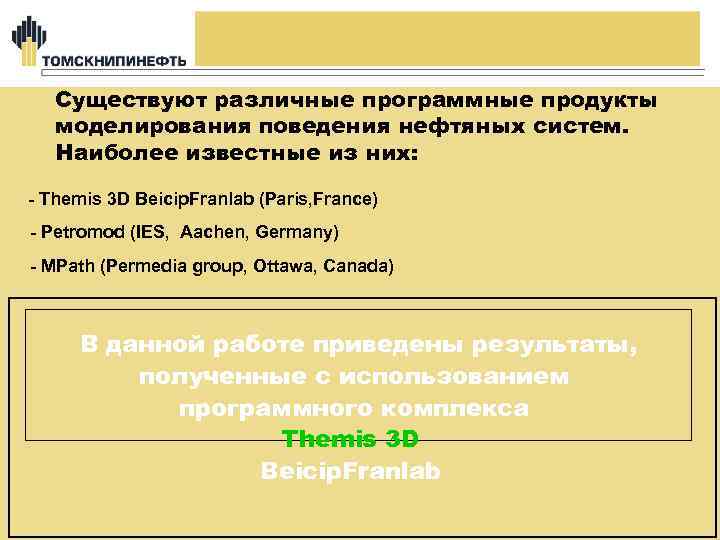

Существуют различные программные продукты моделирования поведения нефтяных систем. Наиболее известные из них: - Themis 3 D Beicip. Franlab (Paris, France) - Petromod (IES, Aachen, Germany) - MPath (Permedia group, Ottawa, Canada) В данной работе приведены результаты, полученные с использованием программного комплекса Themis 3 D Beicip. Franlab

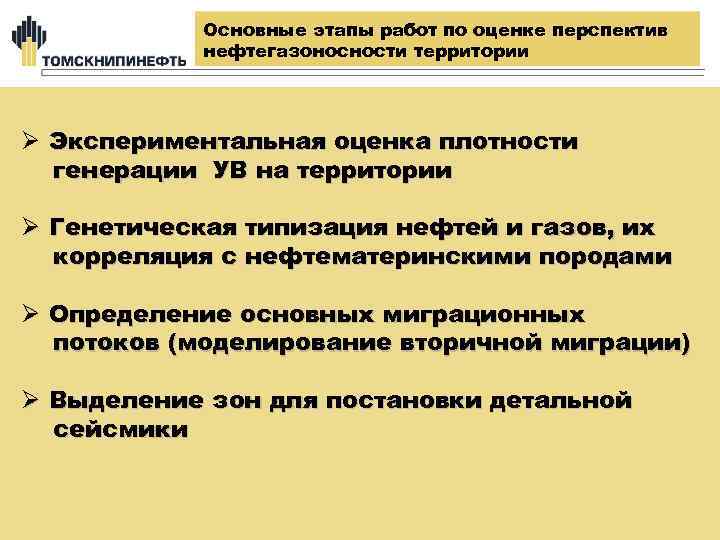

Основные этапы работ по оценке перспектив нефтегазоносности территории Ø Экспериментальная оценка плотности генерации УВ на территории Ø Генетическая типизация нефтей и газов, их корреляция с нефтематеринскими породами Ø Определение основных миграционных потоков (моделирование вторичной миграции) Ø Выделение зон для постановки детальной сейсмики

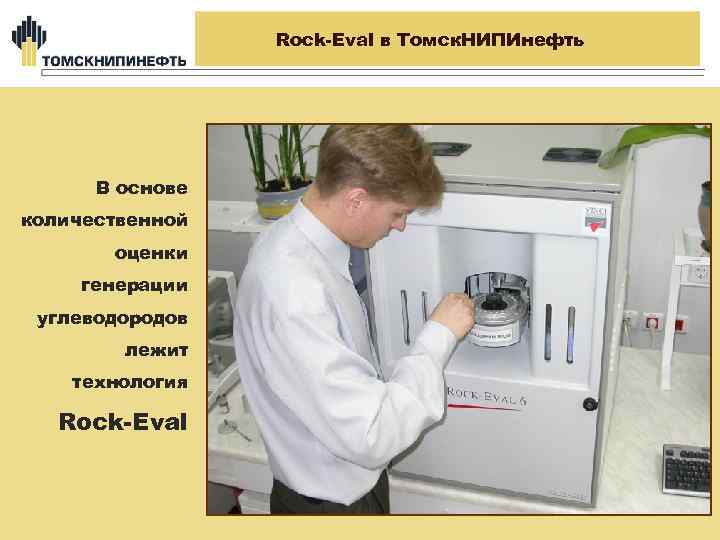

Rock-Eval в Томск. НИПИнефть В основе количественной оценки генерации углеводородов лежит технология Rock-Eval

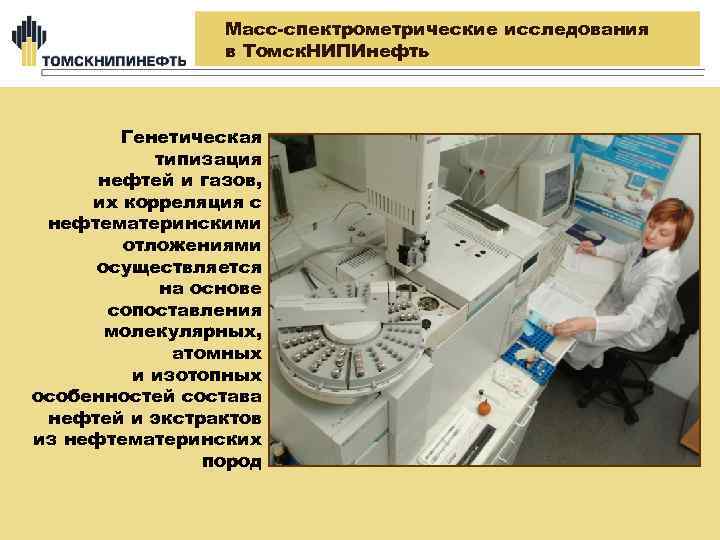

Масс-спектрометрические исследования в Томск. НИПИнефть Генетическая типизация нефтей и газов, их корреляция с нефтематеринскими отложениями осуществляется на основе сопоставления молекулярных, атомных и изотопных особенностей состава нефтей и экстрактов из нефтематеринских пород

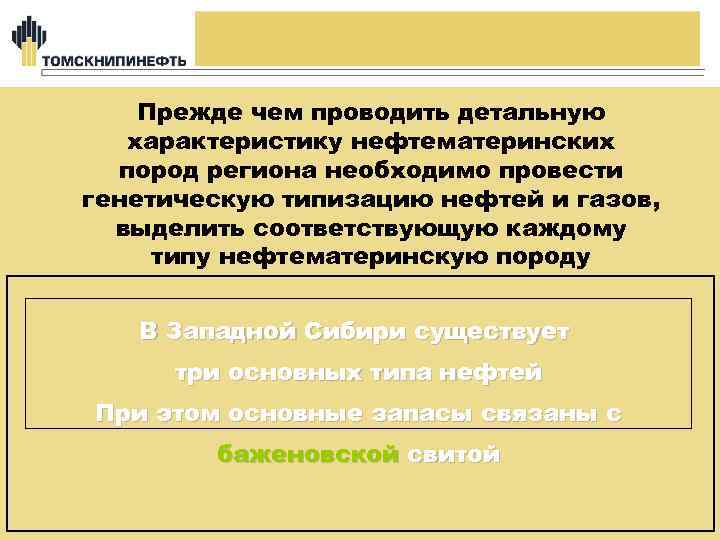

Прежде чем проводить детальную характеристику нефтематеринских пород региона необходимо провести генетическую типизацию нефтей и газов, выделить соответствующую каждому типу нефтематеринскую породу В Западной Сибири существует три основных типа нефтей При этом основные запасы связаны с баженовской свитой

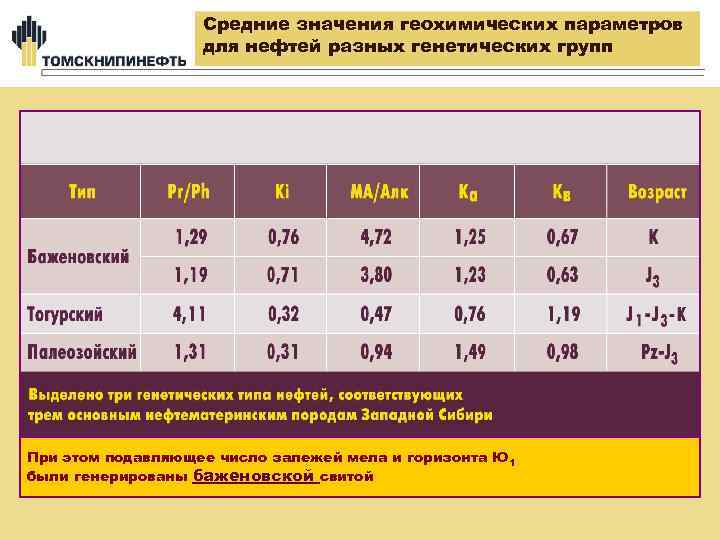

Средние значения геохимических параметров для нефтей разных генетических групп При этом подавляющее число залежей мела и горизонта Ю 1 были генерированы баженовской свитой

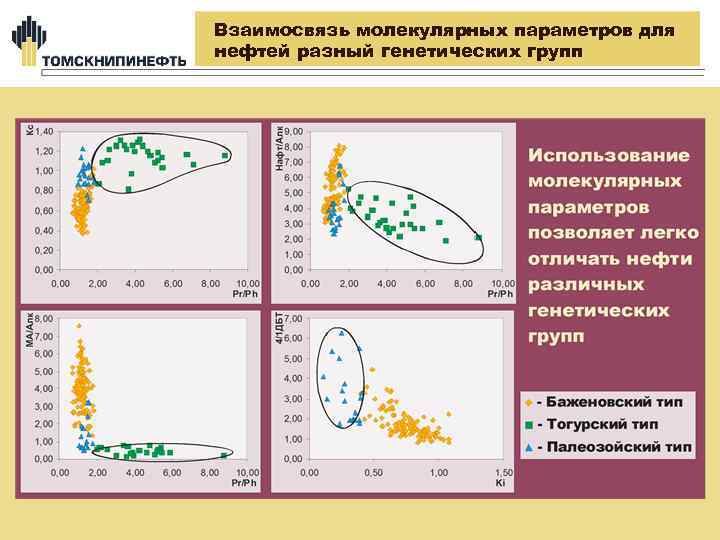

Взаимосвязь молекулярных параметров для нефтей разный генетических групп

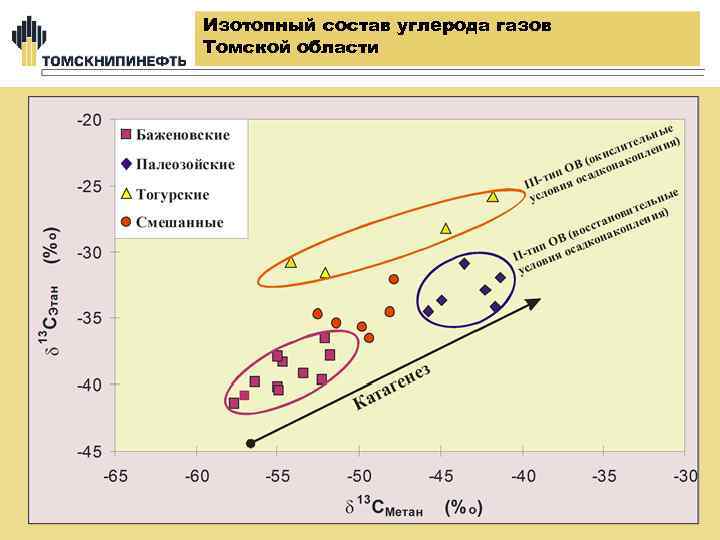

Изотопный состав углерода газов Томской области

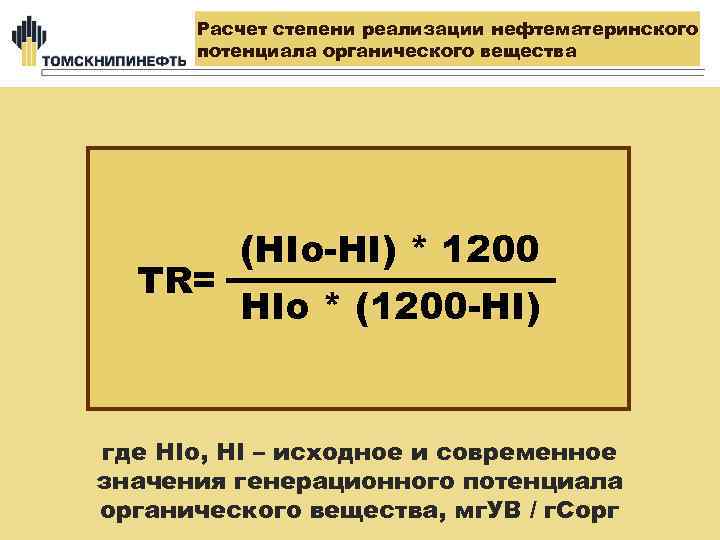

Расчет степени реализации нефтематеринского потенциала органического вещества TR= (HIo-HI) * 1200 HIo * (1200 -HI) где HIo, HI – исходное и современное значения генерационного потенциала органического вещества, мг. УВ / г. Сорг

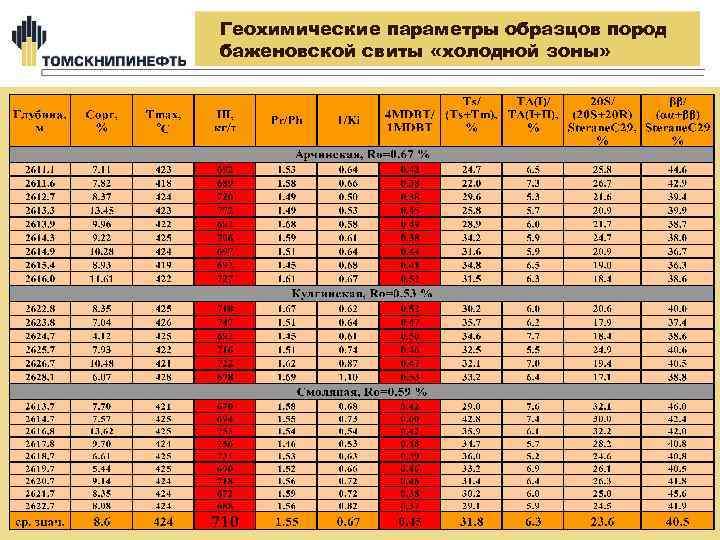

Геохимические параметры образцов пород баженовской свиты «холодной зоны»

Взаимосвязь степени реализации нефтематеринского потенциала с отражательной способностью витринита и молекулярными параметрами для аргиллитов баженовской свиты Молекулярные параметры отлично коррелируют с данными Rock-Eval-6 пиролиза и дают более объективную информацию об уровне катагенеза баженовской свиты, чем отражательная способность витринита

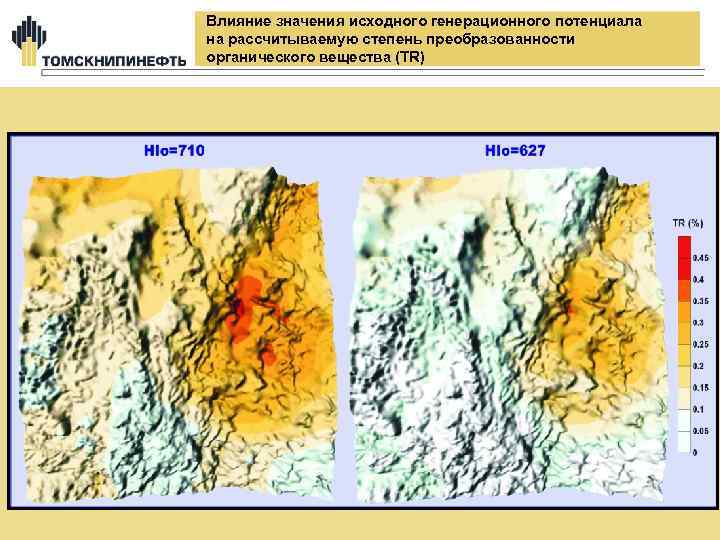

Влияние значения исходного генерационного потенциала на рассчитываемую степень преобразованности органического вещества (TR)

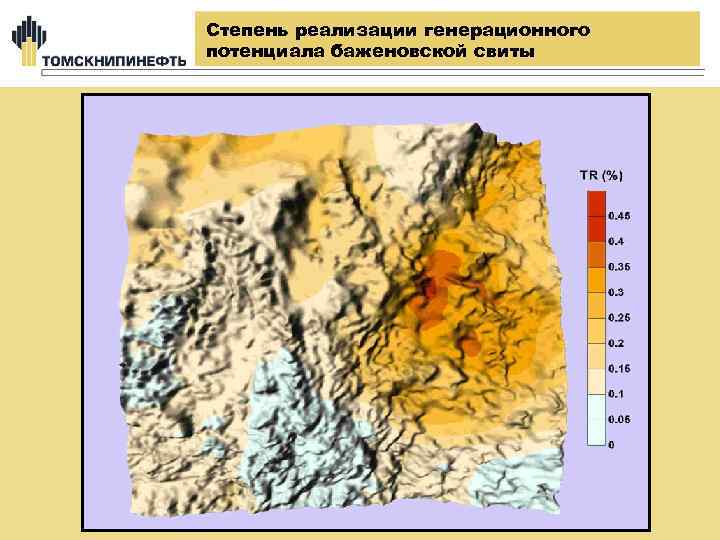

Степень реализации генерационного потенциала баженовской свиты

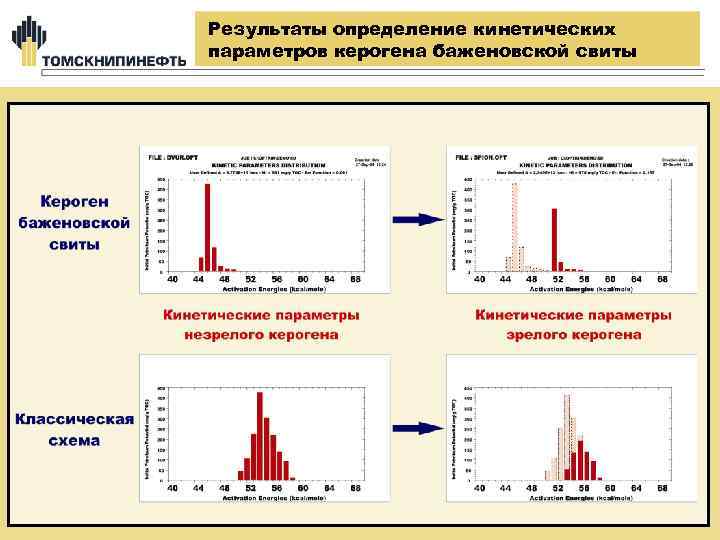

Результаты определение кинетических параметров керогена баженовской свиты

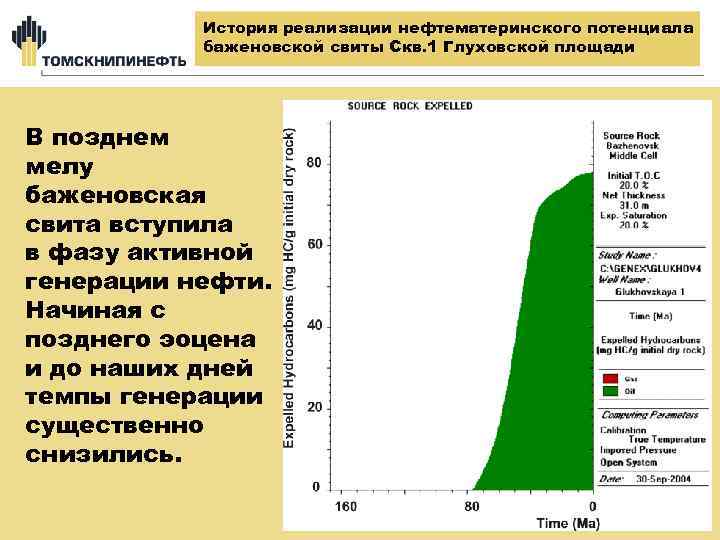

История реализации нефтематеринского потенциала баженовской свиты Скв. 1 Глуховской площади В позднем мелу баженовская свита вступила в фазу активной генерации нефти. Начиная с позднего эоцена и до наших дней темпы генерации существенно снизились.

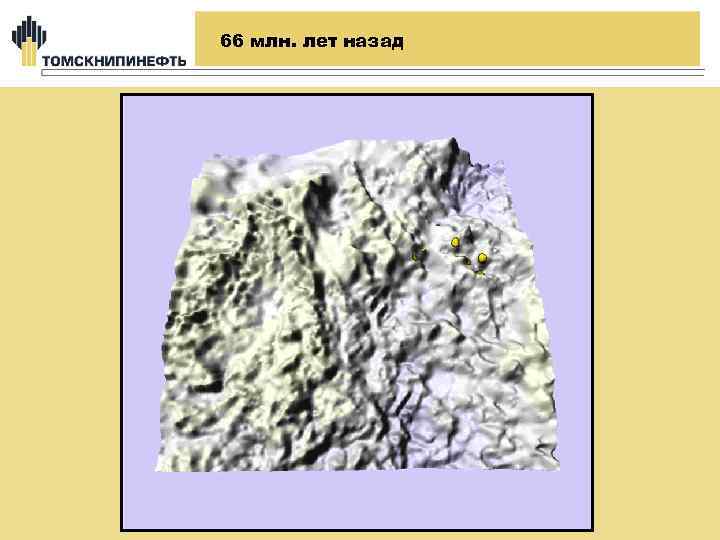

66 млн. лет назад

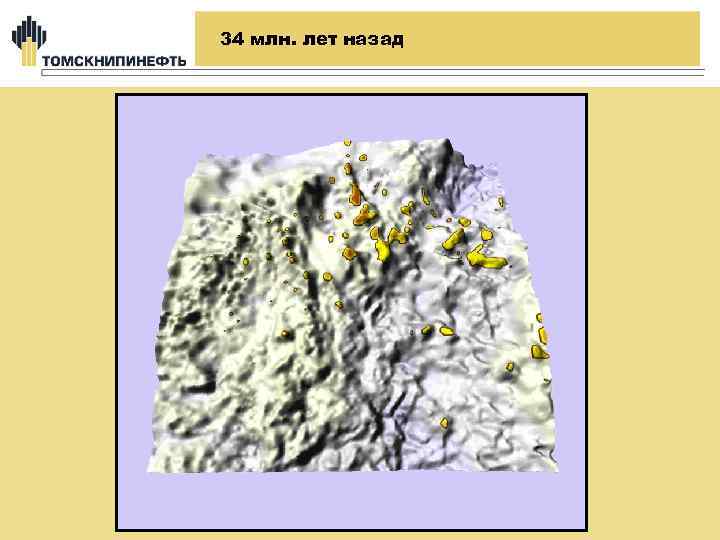

34 млн. лет назад

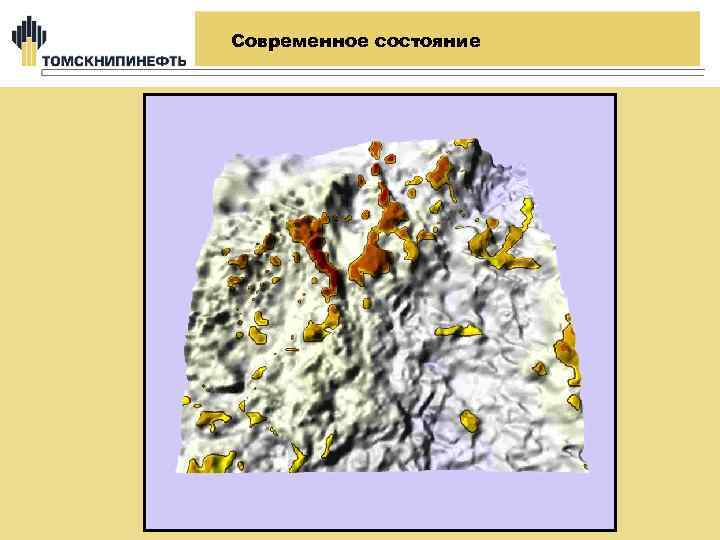

Современное состояние

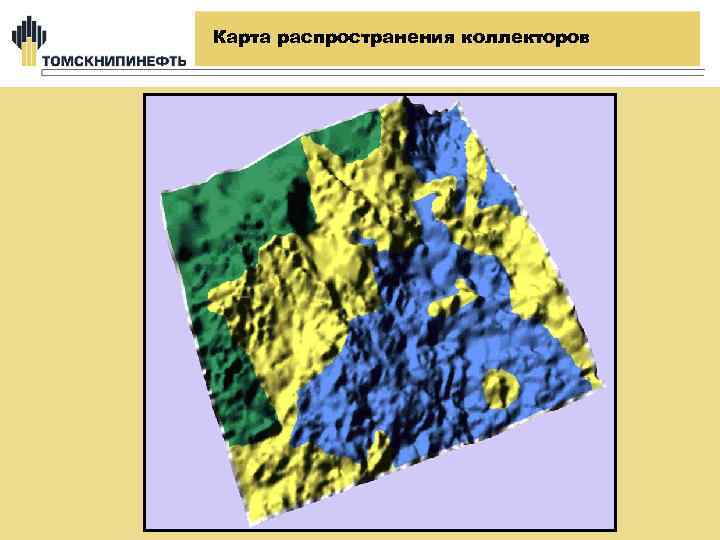

Карта распространения коллекторов

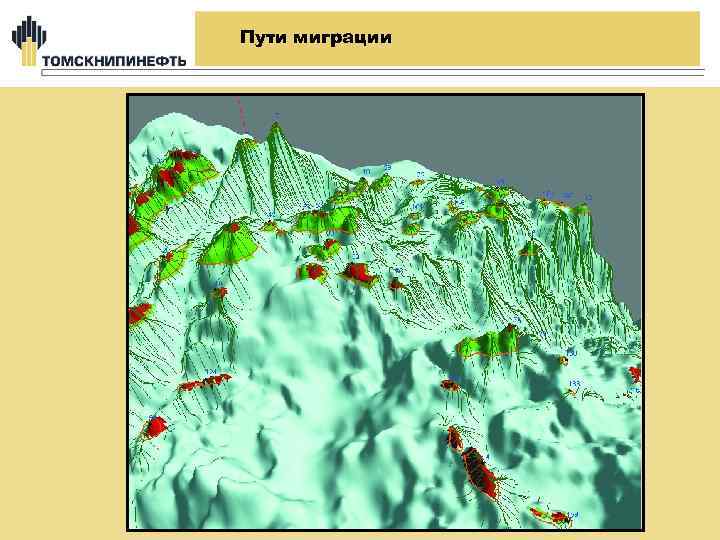

Пути миграции

Моделирование генерации и аккумуляции нефти на одном из участков томской области Результаты моделирования показывают высокую сходимость запасов, защищенных в ЦКЗ и расчетных

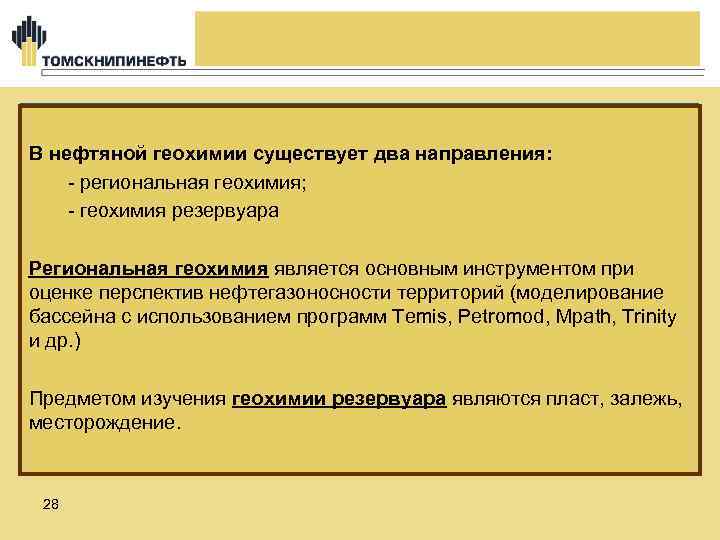

В нефтяной геохимии существует два направления: - региональная геохимия; - геохимия резервуара Региональная геохимия является основным инструментом при оценке перспектив нефтегазоносности территорий (моделирование бассейна с использованием программ Temis, Petromod, Mpath, Trinity и др. ) Предметом изучения геохимии резервуара являются пласт, залежь, месторождение. 28

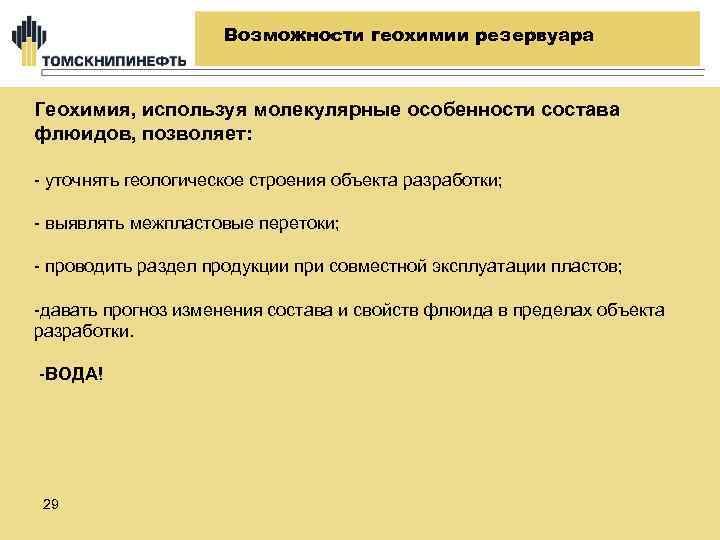

Возможности геохимии резервуара Геохимия, используя молекулярные особенности состава флюидов, позволяет: - уточнять геологическое строения объекта разработки; - выявлять межпластовые перетоки; - проводить раздел продукции при совместной эксплуатации пластов; -давать прогноз изменения состава и свойств флюида в пределах объекта разработки. -ВОДА! 29

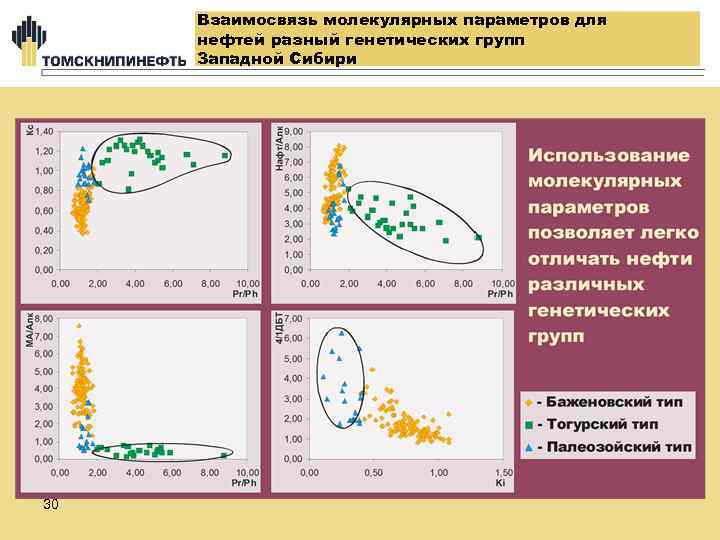

Взаимосвязь молекулярных параметров для нефтей разный генетических групп Западной Сибири 30

Типы нефтей Мыльджинского КГН месторождения по П/Ф и Ki 31

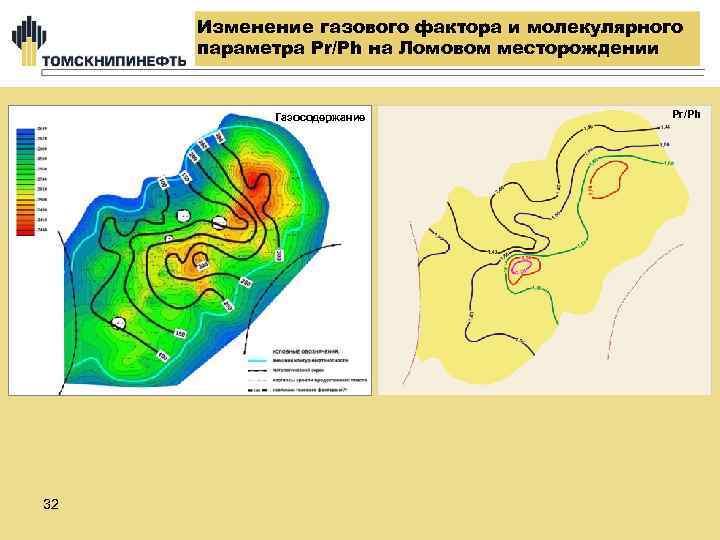

Изменение газового фактора и молекулярного параметра Pr/Ph на Ломовом месторождении Газосодержание 32 Pr/Ph

Динамика генерации нефти баженовской и тогурской свитами в районе Ломового месторождения 33

Схема заполнения ловушки Ломового месторождения и направление основных миграционных потоков при заполнении ловушек Ломового и Грушевого м-й 34

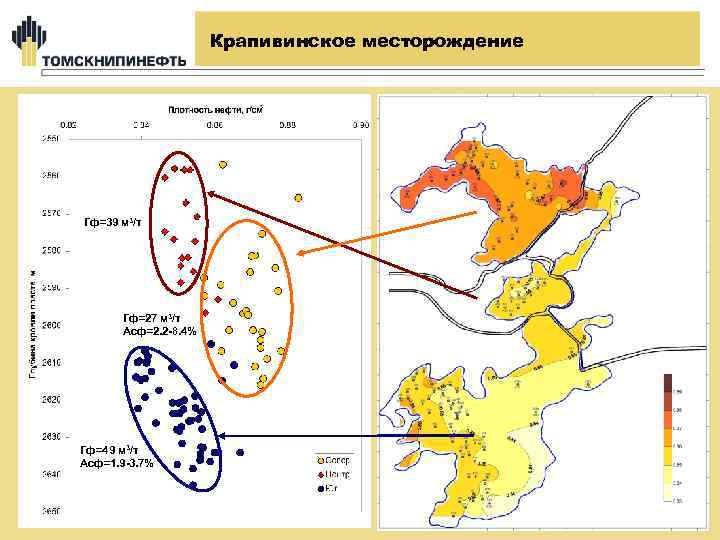

Крапивинское месторождение Гф=39 м 3/т Гф=27 м 3/т Асф=2. 2 -8. 4% Гф=49 м 3/т Асф=1. 9 -3. 7% 35

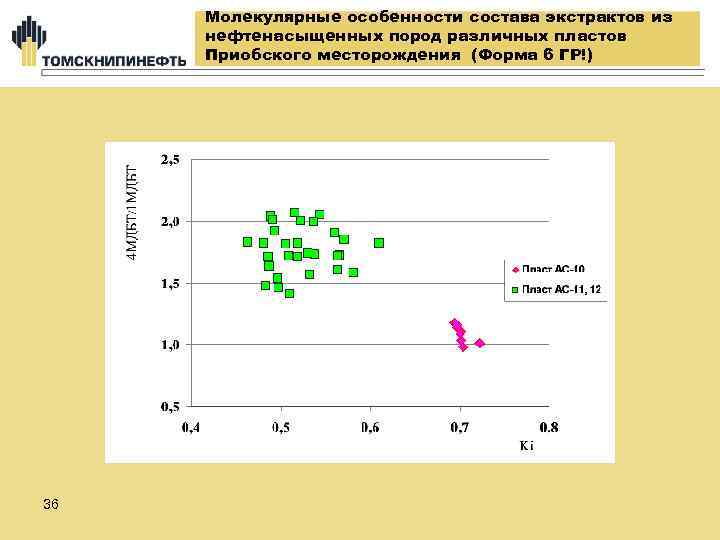

Молекулярные особенности состава экстрактов из нефтенасыщенных пород различных пластов Приобского месторождения (Форма 6 ГР!) 36

Изотопный состав углерода метана и этана устьевых проб газов Казанского м-я По изотопным данным флюиды также разделяются на две основные группы по пластам Ю 1 -1, Ю 1 -2 и выделяется скважина 10 р. Ю 1 -2 1 37 Различия в изотопном составе обусловлены разной долей вклада флюидов различной природы и катагенеза.

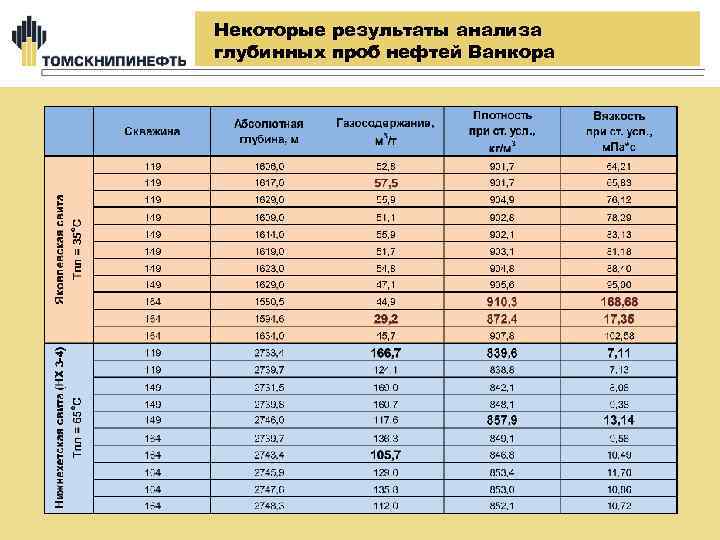

Некоторые результаты анализа глубинных проб нефтей Ванкора 38

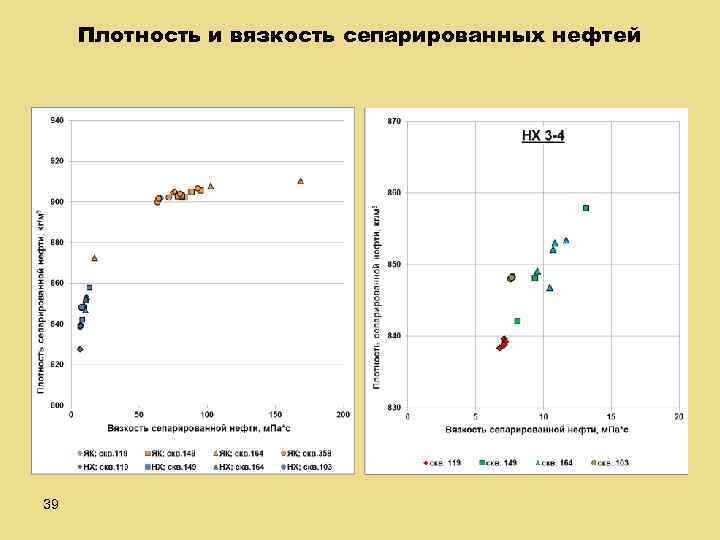

Плотность и вязкость сепарированных нефтей 39

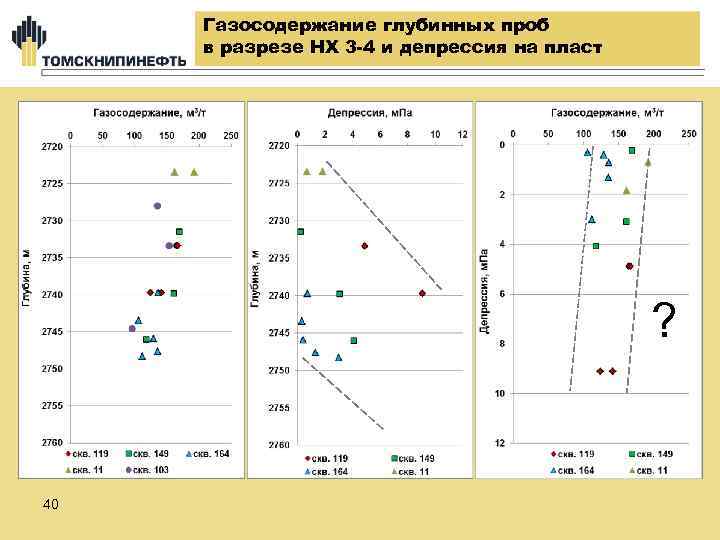

Газосодержание глубинных проб в разрезе НХ 3 -4 и депрессия на пласт ? 40

Состав растворенного газа глубинных проб в разрезе пласта НХ 3 -4 ГНК ВНК 41 ГНК ВНК

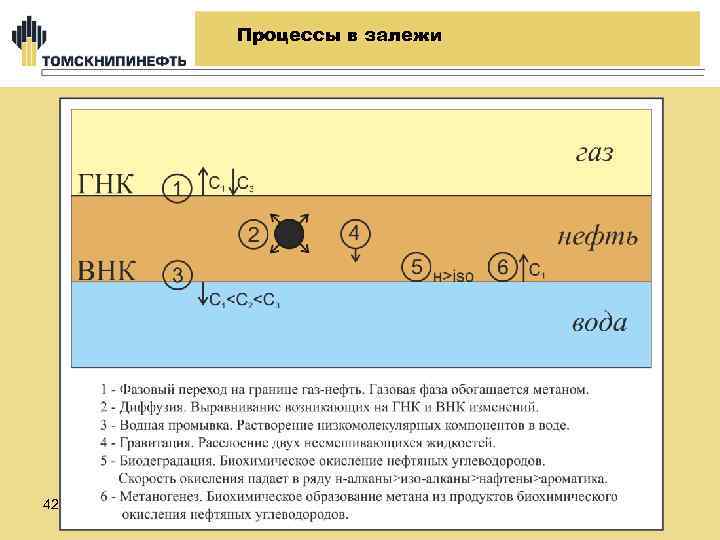

Процессы в залежи 42

Биодеградации в залежи 43

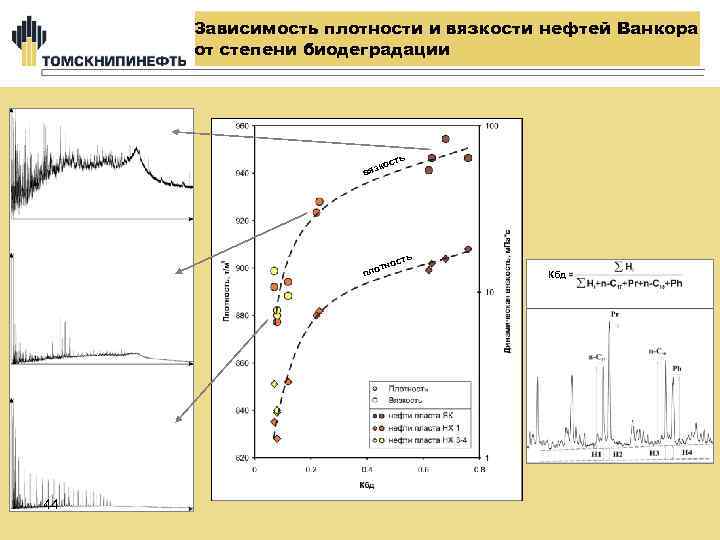

Зависимость плотности и вязкости нефтей Ванкора от степени биодеградации ть кос вяз ть нос т пло 44 Кбд

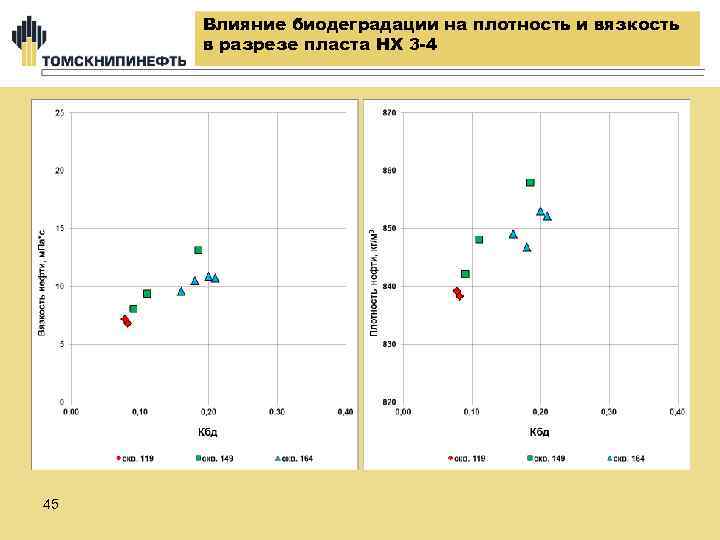

Влияние биодеградации на плотность и вязкость в разрезе пласта НХ 3 -4 45

Биодеградация нефтей пласта НХ 3 -4 в различных частях залежи 46

Влияние удаленности от ВНК на глубину биодеградации в пластах яковлевской свиты 47

Задачи: Ø Выявить закономерности изменения плотности и газонасыщенности нефтей от ГНК к ВНК в разных частях залежи Ø Выделить зоны распространения нефтей с различными PVT свойствами Ø Уточнить геологическую и гидродинамическую модель пласта с учетом выявленных неоднородностей распространения пластового флюида различного состава и свойств Ø Выполнить комплекс ГКИ, разработать методику раздельного учёта добычи нефти и конденсата 48

Спасибо за внимание! 49
