Опыт использования ЦФС «PHOTOMOD» в ОАО «Сургутнефтегаз» Разумова Яна, ведущий инженер отдела ГИС «Сургут. НИПИнефть» ОАО «Сургутнефтегаз» 19. 09. 2006

Цель создания ГИС ОАО “Сургутнефтегаз” – разработка и ведение единой пространственной базы данных для эффективного решения задач всего цикла производственной деятельности, включая: - поисковые и разведочные работы - проектирование и обустройства месторождений - организация транспортных потоков - экологический мониторинг - управление недвижимостью - контроль состояния объектов обустройства месторождения - повышение качества обработки, представления и документирования информации - учет состояния и использование природных и земельных ресурсов - представление форм отчетности в государственные и другие органы

Распределённая БД ГИС Группа контроля качества Серверы баз данных ГИС в других населённых пунктах Внесение графических изменений Графические изменения Пользователи ГИС е чески Графи ения измен Пользователи WEB Атрибутивные изменения и ческие Графи ные тив атрибу анные д ые утивн Атриб нения изме Сервер WEB приложений Центральная база данных ГИС Пользователи WEB

Территория деятельности ОАО «Сургутнефтегаз» • 13% в российской нефтедобыче • около трети газа, производимого российскими нефтяными компаниями • 50 подразделений выполняют полный комплекс работ от разведки месторождений до реализации нефти, газа и нефтепродуктов

От мотодельтаплана к гидроплану Аэросъемка на высотах от 250 до 1500 м Аэросъемка на высотах от 400 до 2000 м Масштаб съемки от 1: 2000 до 1: 10000 Масштаб съемки от 1: 10000 до 1: 55000

Цифровая камера Hassel. Blad • • Фокусное расстояние – 35. 78 мм Центральный затвор Минимальная выдержка 1/800 Минимальный интервал фотографирования – 2 сек Максимальная светочуствительность – 400 ISO (350 ГОСТ) Физический размер пиксела – 9 мкм Размер матрицы : P 20 4078 X 4080 (16 Мр) Аэрофотоустановка

ЦППН Алехинского месторождения 4 маршрута 27 стереопар H=500 м Оценка точности уравнивания блока Ошибки по опорным точкам: X Y Z Средний модуль: СКО: Максимум: 0. 035 0. 040 0. 064 0. 050 0. 070 0. 147 0. 144 0. 157 0. 246 Exy 0. 069 0. 081 0. 156 Ошибки по контрольным точкам: Средний модуль: СКО: Максимум: 0. 051 0. 059 0. 089 0. 062 0. 071 0. 177 0. 187 0. 221 0. 347 0. 084 0. 092 0. 147

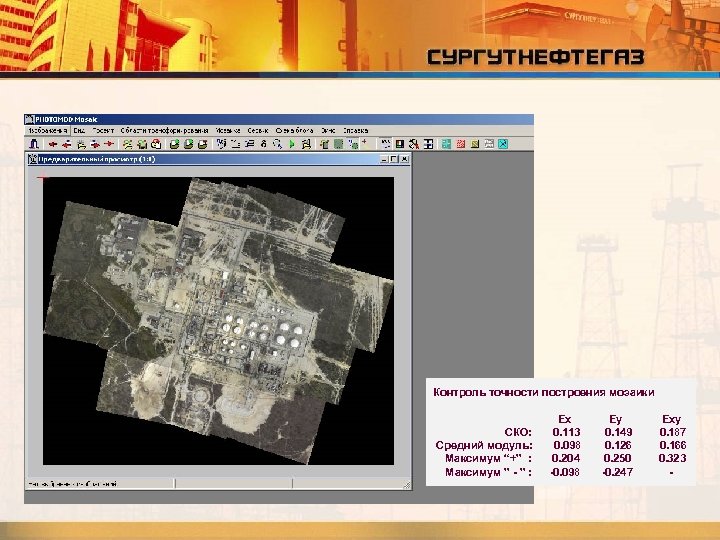

Контроль точности построения мозаики СКО: Средний модуль: Максимум “+” : Максимум ” - ” : Ex 0. 113 0. 098 0. 204 -0. 098 Ey 0. 149 0. 126 0. 250 -0. 247 Exy 0. 187 0. 166 0. 323 -

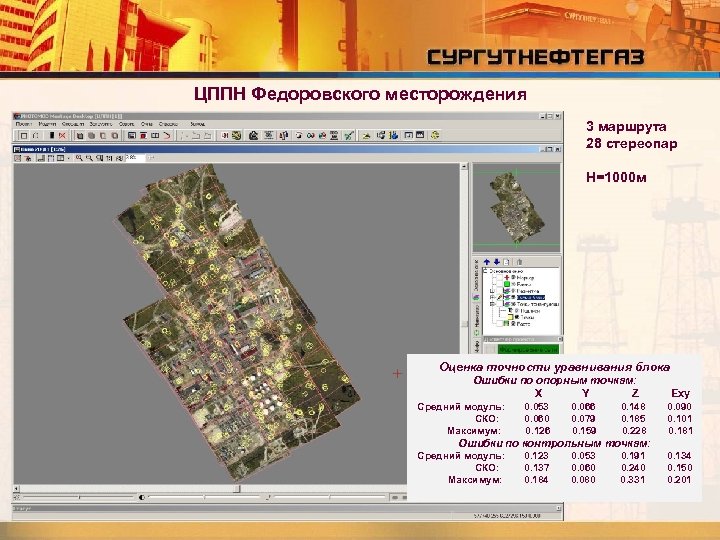

ЦППН Федоровского месторождения 3 маршрута 28 стереопар H=1000 м Оценка точности уравнивания блока Ошибки по опорным точкам: X Y Z Средний модуль: СКО: Максимум: 0. 053 0. 060 0. 126 0. 066 0. 079 0. 159 0. 148 0. 185 0. 228 Exy 0. 090 0. 101 0. 181 Ошибки по контрольным точкам: Средний модуль: СКО: Максимум: 0. 123 0. 137 0. 184 0. 053 0. 060 0. 080 0. 191 0. 240 0. 331 0. 134 0. 150 0. 201

Контроль точности построения мозаики СКО: Средний модуль: Максимум “+” : Максимум ” - ” : Ex 0. 157 0. 123 0. 326 -0. 067 Ey 0. 205 0. 166 0. 314 -0. 354 Exy 0. 259 0. 227 0. 398 -

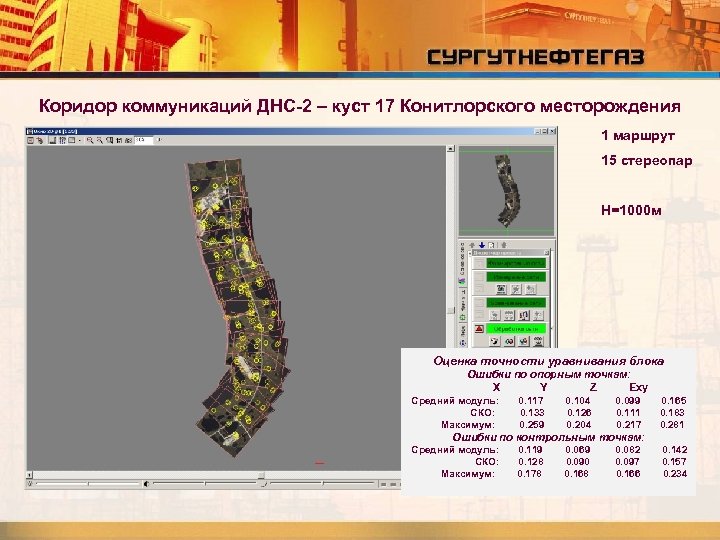

Коридор коммуникаций ДНС-2 – куст 17 Конитлорского месторождения 1 маршрут 15 стереопар H=1000 м Оценка точности уравнивания блока Ошибки по опорным точкам: X Y Z Exy Средний модуль: СКО: Максимум: 0. 117 0. 133 0. 259 0. 104 0. 126 0. 204 0. 099 0. 111 0. 217 0. 165 0. 183 0. 281 Ошибки по контрольным точкам: Средний модуль: СКО: Максимум: 0. 119 0. 128 0. 178 0. 069 0. 090 0. 168 0. 082 0. 097 0. 166 0. 142 0. 157 0. 234

Контроль точности построения мозаики СКО: Средний модуль: Максимум “+” : Максимум ” - ” : Ex 0. 160 0. 135 0. 146 -0. 296 Ey 0. 103 0. 069 0. 089 -0. 243 Exy 0. 191 0. 162 0. 309 -

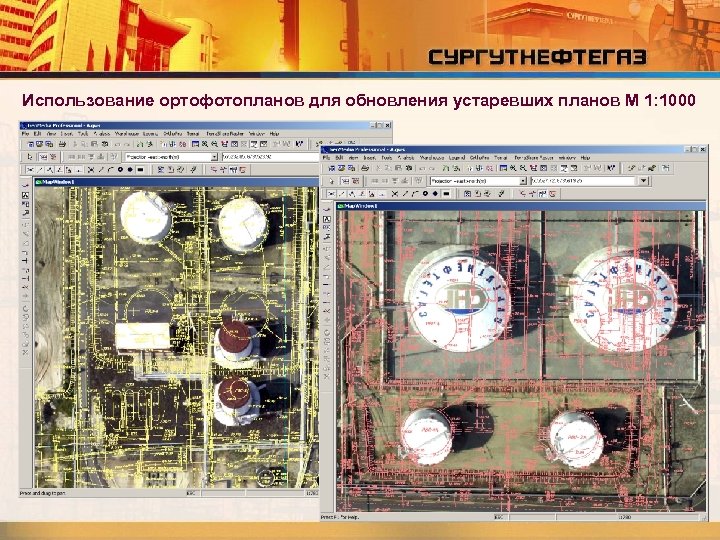

Использование ортофотопланов для обновления устаревших планов М 1: 1000

Подсчет объемов перемещаемого грунта с использованием TIN-моделей Залет 2 Дата съемки: 30. 08. 2006 г. Залет 1 Дата съемки: 18. 06. 2006 г. Результаты уравнивания Ошибки по опорным точкам: X Средний модуль: 0. 052 СКО: 0. 065 Максимум: 0. 098 Ошибки по контрольным точкам: Средний модуль: 0. 047 СКО: 0. 053 Максимум: 0. 082 Y 0. 043 0. 044 0. 056 Z 0. 046 0. 050 0. 078 Exy 0. 071 0. 078 0. 113 0. 072 0. 110 0. 190 0. 067 0. 095 0. 162 0. 102 0. 122 0. 192 Ошибки по опорным точкам: X Средний модуль: 0. 048 СКО: 0. 048 Максимум: 0. 055 Ошибки по контрольным точкам: Средний модуль: 0. 053 СКО: 0. 062 Максимум: 0. 084 Y 0. 035 0. 036 0. 045 Z 0. 010 0. 011 0. 013 Exy 0. 060 0. 067 0. 042 0. 055 0. 091 0. 050 0. 068 0. 121 0. 069 0. 083 0. 124

ЦМР, полученные по результатам двух залетов TIN 1 на снимках второго залета TIN 2

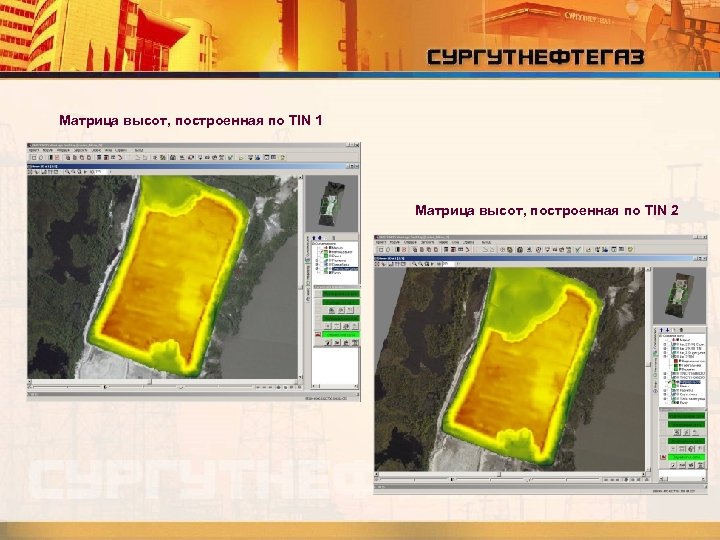

Матрица высот, построенная по TIN 1 Матрица высот, построенная по TIN 2

Вычисление объема вывезенного песка в MGE Terrain Analyst

Границы заказа космосъемки на территории муниципальных образований Сургутского района Суммарная площадь заказа – 460 км 2

Опорные точки - 8 Контрольные точки - 4 Оценка точности уравнивания Ошибки по опорным точкам: d. X d. Y d. Z СКО: MAX: 0. 342 0. 637 0. 581 0. 978 0. 405 0. 628 Ошибки по контрольным точкам: СКО: MAX: 0. 624 0. 675 0. 901 1. 121 0. 661 0. 818

Матрица высот, построенная по горизонталям карты масштаба 1: 5000

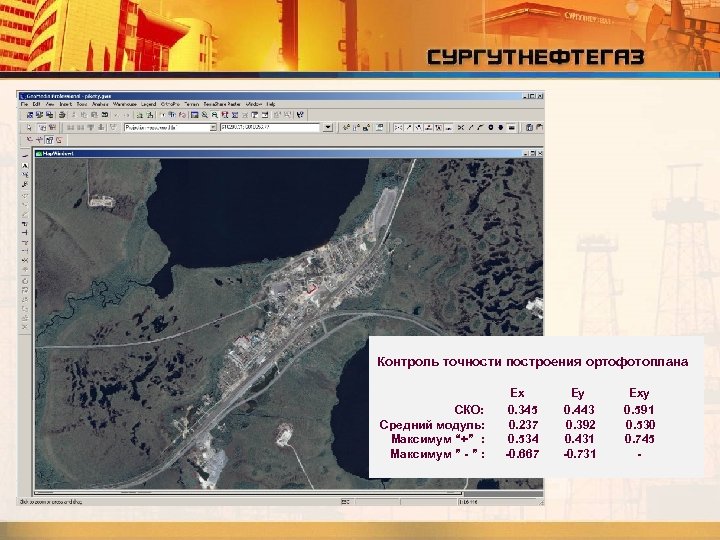

Контроль точности построения ортофотоплана СКО: Средний модуль: Максимум “+” : Максимум ” - ” : Ex 0. 345 0. 237 0. 534 -0. 667 Ey 0. 443 0. 392 0. 431 -0. 731 Exy 0. 591 0. 530 0. 745 -

Первая версия PHOTOMOD
