Оптимизация времени производства и расходов при использовании дорожно-строительной техники, оснащенной автоматическими системами контроля уплотнения Оптимизация времени производства и расходов при использовании дорожно-строительной техники, оснащенной автоматическими системами контроля уплотнения дорожного полотна. 12 -ая ежегодная конференция Российской Ассоциации территориальных органов управления автомобильными дорогами «РАДОР» «Прогрессивные технологии ремонта и содержания автомобильных дорог» и 8 -ая межрегиональная научно-практическая конференция Правительства Свердловской области «Модернизация дорожного хозяйства: опыт и перспектива» Станислав Сафонов, ООО «Файат Бомаг Рус» , Менеджер по развитию дилерской сети и работе с ключевыми клиентами Апрель 2015 г. © BOMAG Gmb. H Slide 1

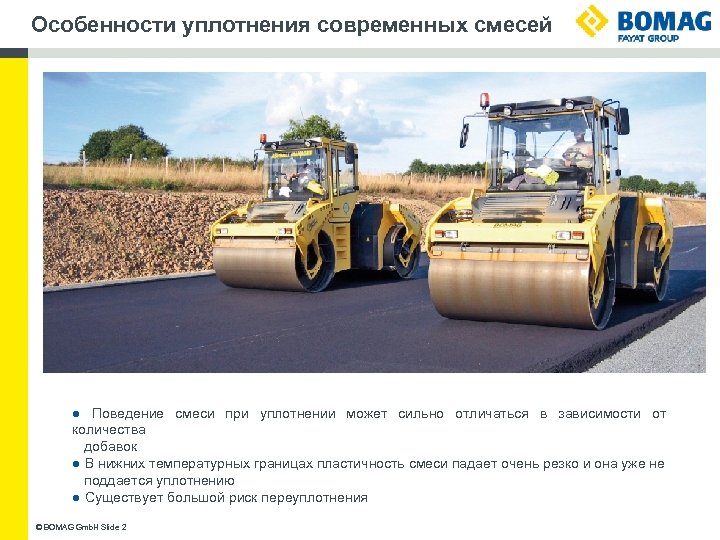

Особенности уплотнения современных смесей ● Поведение смеси при уплотнении может сильно отличаться в зависимости Особенности уплотнения современных смесей ● Поведение смеси при уплотнении может сильно отличаться в зависимости от количества добавок ● В нижних температурных границах пластичность смеси падает очень резко и она уже не поддается уплотнению ● Существует большой риск переуплотнения © BOMAG Gmb. H Slide 2

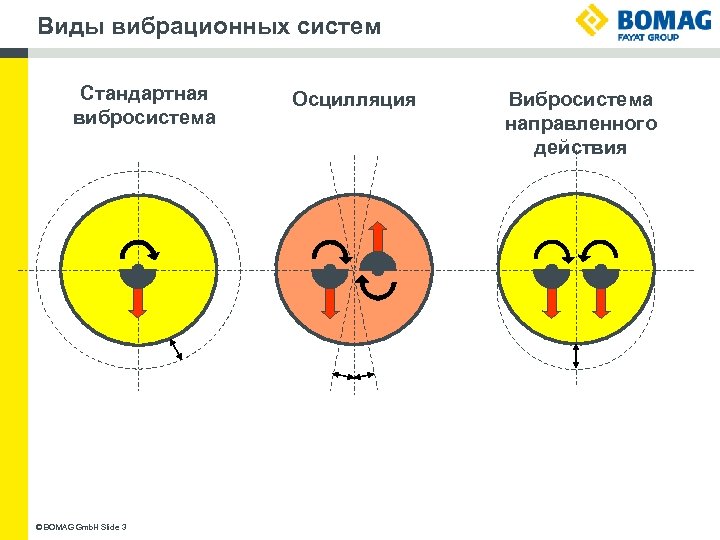

Виды вибрационных систем Стандартная вибросистема © BOMAG Gmb. H Slide 3 Осцилляция Вибросистема направленного Виды вибрационных систем Стандартная вибросистема © BOMAG Gmb. H Slide 3 Осцилляция Вибросистема направленного действия

Виды вибрационных систем Вращающийся © BOMAG Gmb. H Slide 4 Осцилляция Направленное действие Виды вибрационных систем Вращающийся © BOMAG Gmb. H Slide 4 Осцилляция Направленное действие

Виды вибрационных систем © BOMAG Gmb. H Slide 5 Виды вибрационных систем © BOMAG Gmb. H Slide 5

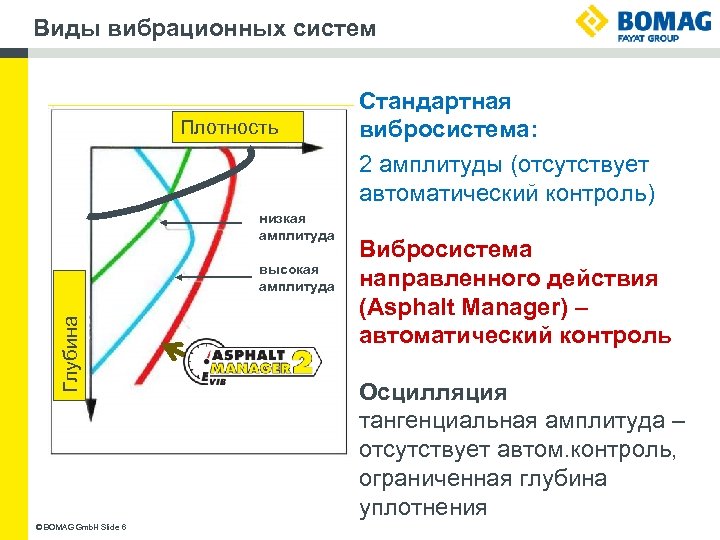

Виды вибрационных систем Плотность низкая амплитуда Глубина высокая амплитуда © BOMAG Gmb. H Slide Виды вибрационных систем Плотность низкая амплитуда Глубина высокая амплитуда © BOMAG Gmb. H Slide 6 Стандартная вибросистема: 2 амплитуды (отсутствует автоматический контроль) Вибросистема направленного действия (Asphalt Manager) – автоматический контроль Осцилляция тангенциальная амплитуда – отсутствует автом. контроль, ограниченная глубина уплотнения

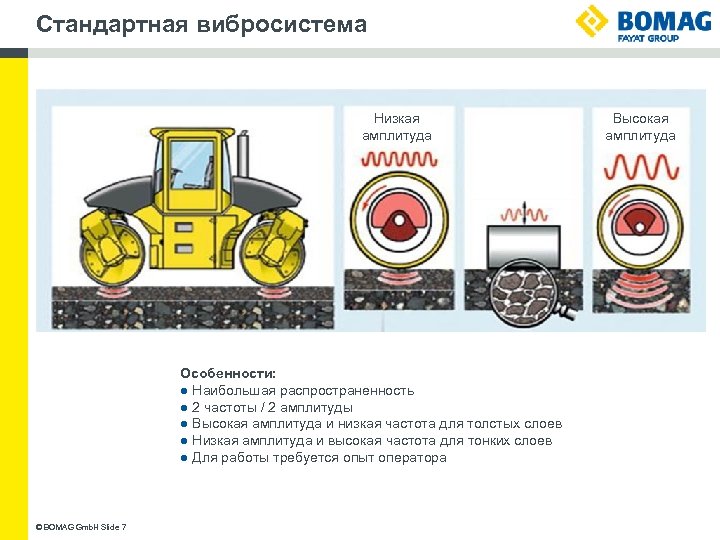

Стандартная вибросистема Низкая амплитуда Особенности: ● Наибольшая распространенность ● 2 частоты / 2 амплитуды Стандартная вибросистема Низкая амплитуда Особенности: ● Наибольшая распространенность ● 2 частоты / 2 амплитуды ● Высокая амплитуда и низкая частота для толстых слоев ● Низкая амплитуда и высокая частота для тонких слоев ● Для работы требуется опыт оператора © BOMAG Gmb. H Slide 7 Высокая амплитуда

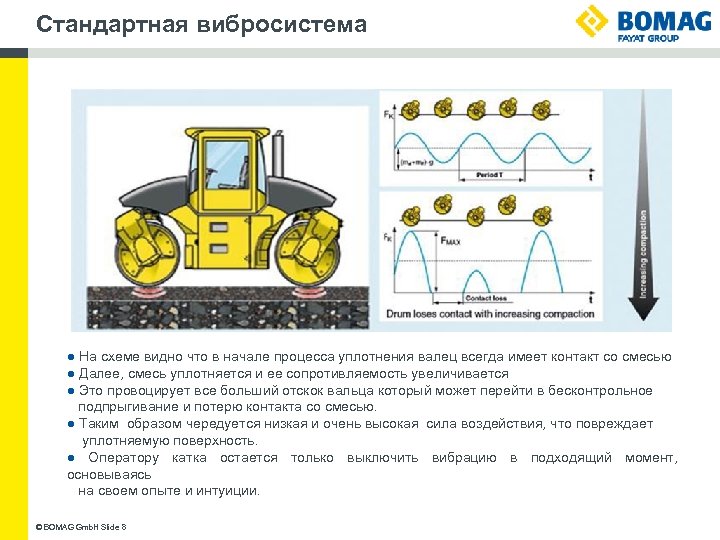

Стандартная вибросистема ● На схеме видно что в начале процесса уплотнения валец всегда имеет Стандартная вибросистема ● На схеме видно что в начале процесса уплотнения валец всегда имеет контакт со смесью ● Далее, смесь уплотняется и ее сопротивляемость увеличивается ● Это провоцирует все больший отскок вальца который может перейти в бесконтрольное подпрыгивание и потерю контакта со смесью. ● Таким образом чередуется низкая и очень высокая сила воздействия, что повреждает уплотняемую поверхность. ● Оператору катка остается только выключить вибрацию в подходящий момент, основываясь на своем опыте и интуиции. © BOMAG Gmb. H Slide 8

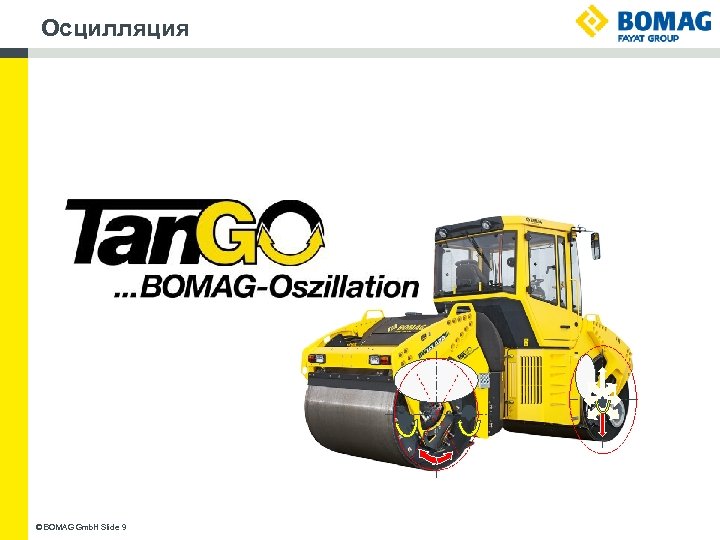

Осцилляция © BOMAG Gmb. H Slide 9 Осцилляция © BOMAG Gmb. H Slide 9

Осцилляция – принцип действия ● Согласованное вращение 2 -х эксцентриков, разнесенных от центральной оси Осцилляция – принцип действия ● Согласованное вращение 2 -х эксцентриков, разнесенных от центральной оси вальца. ● В центральной части вальца возникает крутящий момент ● Направление крутящего момента быстро изменяется, вперед/назад, тангенциально контактной поверхности вальца. ● Таким образом, валец воздействует на каждый участок поверхности дважды. ● За счет этого, сохраняется постоянный контакт вальца с поверхностью. © BOMAG Gmb. H Slide 10

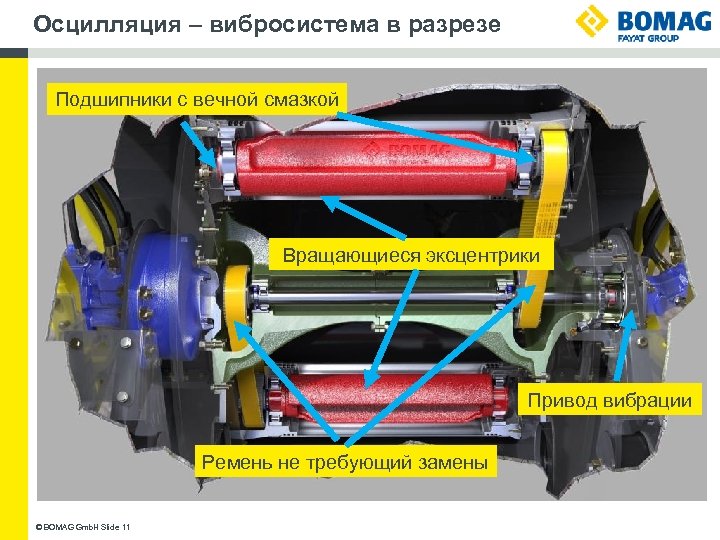

Осцилляция – вибросистема в разрезе Подшипники с вечной смазкой Вращающиеся эксцентрики Привод вибрации Ремень Осцилляция – вибросистема в разрезе Подшипники с вечной смазкой Вращающиеся эксцентрики Привод вибрации Ремень не требующий замены © BOMAG Gmb. H Slide 11

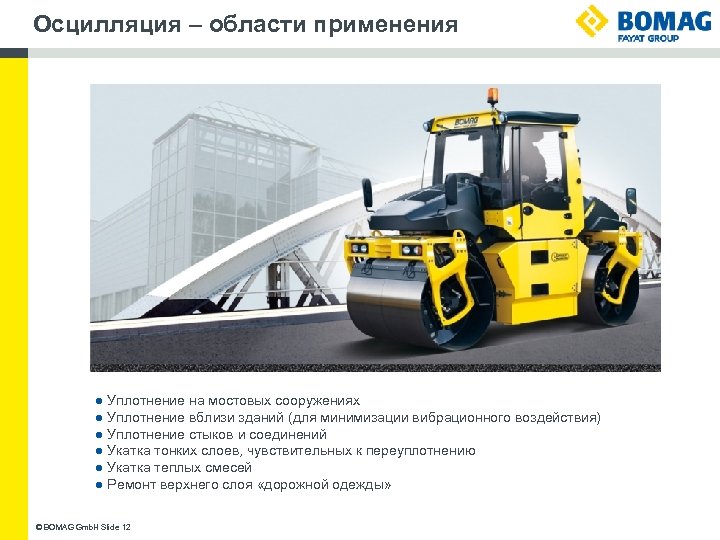

Осцилляция – области применения ● Уплотнение на мостовых сооружениях ● Уплотнение вблизи зданий (для Осцилляция – области применения ● Уплотнение на мостовых сооружениях ● Уплотнение вблизи зданий (для минимизации вибрационного воздействия) ● Уплотнение стыков и соединений ● Укатка тонких слоев, чувствительных к переуплотнению ● Укатка теплых смесей ● Ремонт верхнего слоя «дорожной одежды» © BOMAG Gmb. H Slide 12

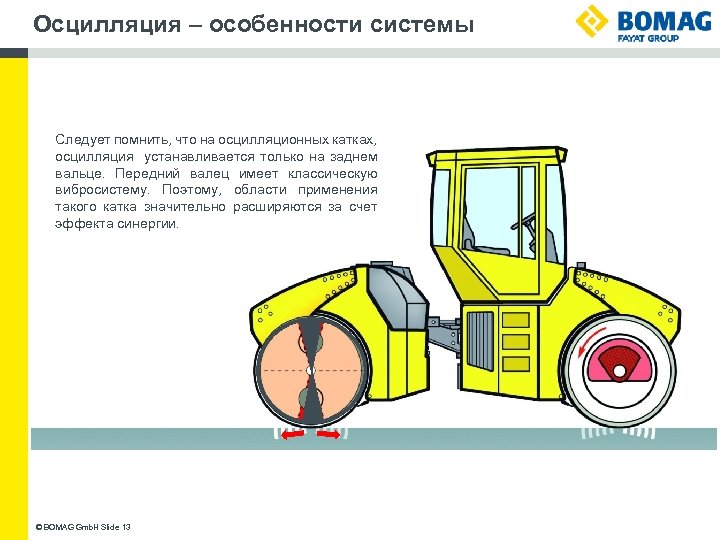

Осцилляция – особенности системы Следует помнить, что на осцилляционных катках, осцилляция устанавливается только на Осцилляция – особенности системы Следует помнить, что на осцилляционных катках, осцилляция устанавливается только на заднем вальце. Передний валец имеет классическую вибросистему. Поэтому, области применения такого катка значительно расширяются за счет эффекта синергии. © BOMAG Gmb. H Slide 13

Вибросистема направленного действия (Asphalt Manager) Интеллектуальное уплотнение © BOMAG Gmb. H Slide 14 Вибросистема направленного действия (Asphalt Manager) Интеллектуальное уплотнение © BOMAG Gmb. H Slide 14

Вибросистема направленного действия (Asphalt Manager) Автоматическая оптимизация процесса уплотнения Контроль уплотнения с учетом величины Вибросистема направленного действия (Asphalt Manager) Автоматическая оптимизация процесса уплотнения Контроль уплотнения с учетом величины EVIB (MN/m²) © BOMAG Gmb. H Slide 15

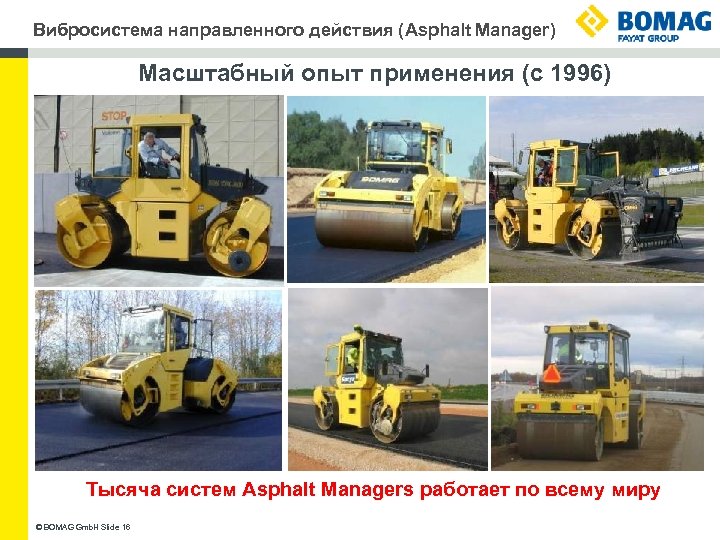

Вибросистема направленного действия (Asphalt Manager) Масштабный опыт применения (с 1996) Тысяча систем Asphalt Managers Вибросистема направленного действия (Asphalt Manager) Масштабный опыт применения (с 1996) Тысяча систем Asphalt Managers работает по всему миру © BOMAG Gmb. H Slide 16

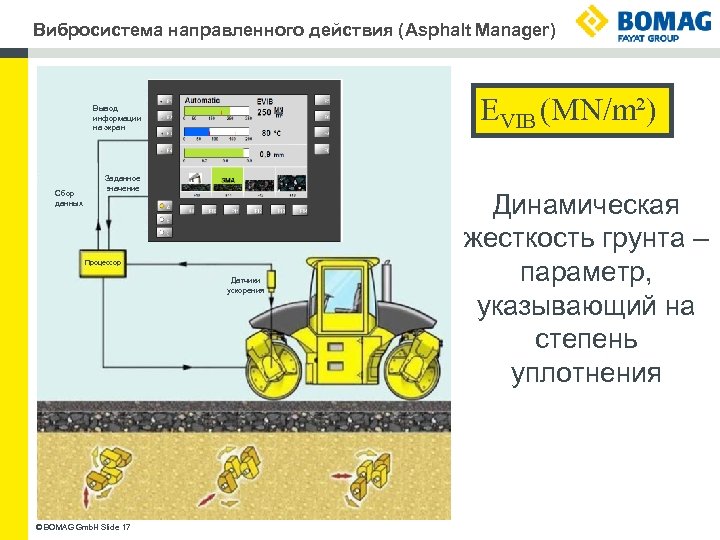

Вибросистема направленного действия (Asphalt Manager) EVIB (MN/m²) Вывод информации на экран Сбор данных Заданное Вибросистема направленного действия (Asphalt Manager) EVIB (MN/m²) Вывод информации на экран Сбор данных Заданное значение Процессор Датчики ускорения © BOMAG Gmb. H Slide 17 Динамическая жесткость грунта – параметр, указывающий на степень уплотнения

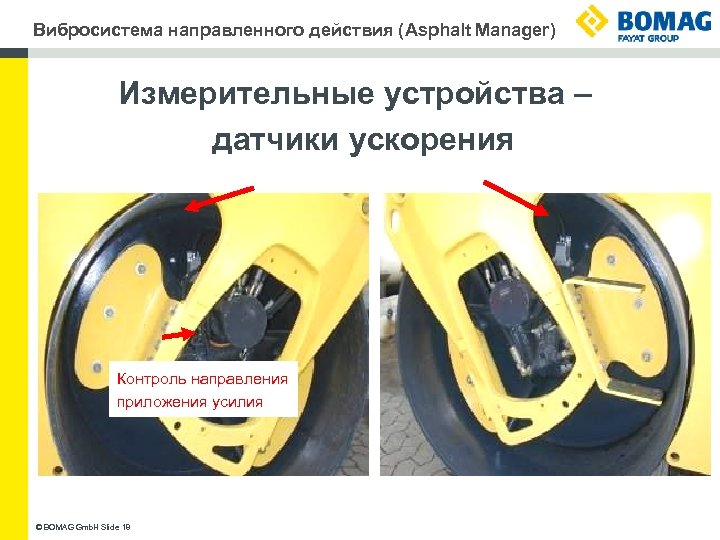

Вибросистема направленного действия (Asphalt Manager) Измерительные устройства – датчики ускорения Контроль направления приложения усилия Вибросистема направленного действия (Asphalt Manager) Измерительные устройства – датчики ускорения Контроль направления приложения усилия © BOMAG Gmb. H Slide 18

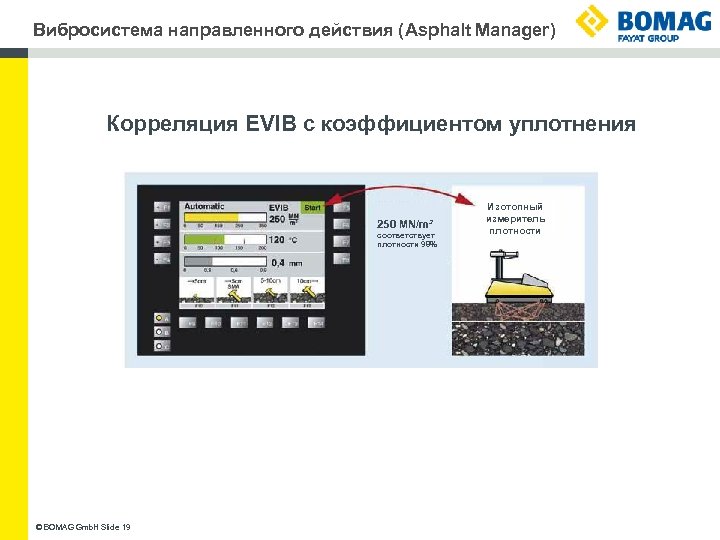

Вибросистема направленного действия (Asphalt Manager) Корреляция EVIB с коэффициентом уплотнения 250 MN/m² соответствует плотности Вибросистема направленного действия (Asphalt Manager) Корреляция EVIB с коэффициентом уплотнения 250 MN/m² соответствует плотности 98% © BOMAG Gmb. H Slide 19 Изотопный измеритель плотности

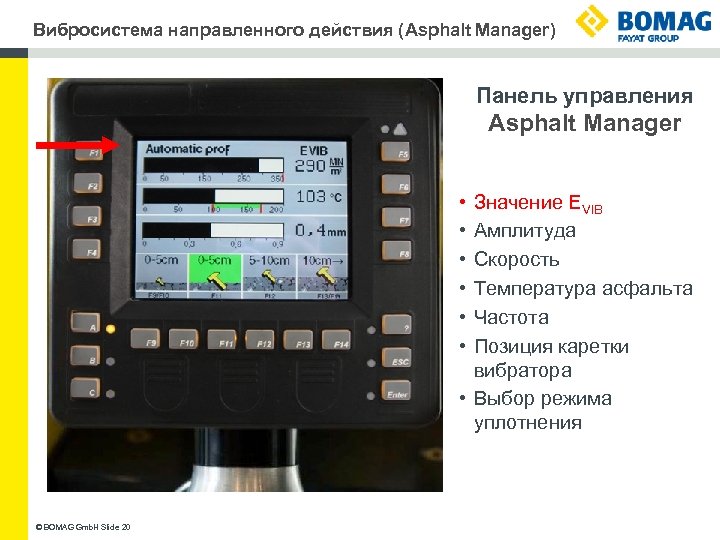

Вибросистема направленного действия (Asphalt Manager) Панель управления Asphalt Manager • • • Значение EVIB Вибросистема направленного действия (Asphalt Manager) Панель управления Asphalt Manager • • • Значение EVIB Амплитуда Скорость Температура асфальта Частота Позиция каретки вибратора • Выбор режима уплотнения © BOMAG Gmb. H Slide 20

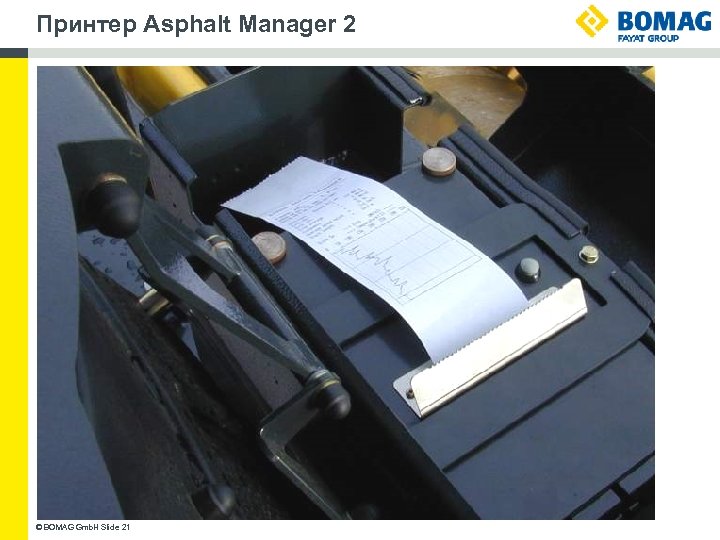

Принтер Asphalt Manager 2 © BOMAG Gmb. H Slide 21 Принтер Asphalt Manager 2 © BOMAG Gmb. H Slide 21

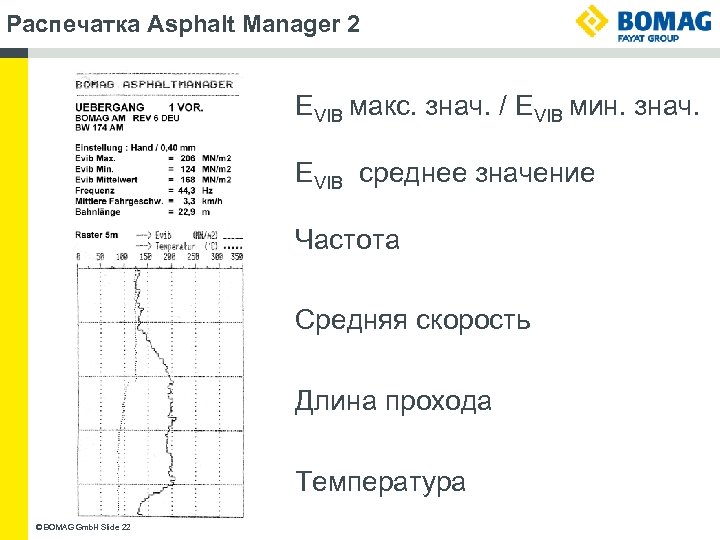

Распечатка Asphalt Manager 2 EVIB макс. знач. / EVIB мин. знач. EVIB среднее значение Распечатка Asphalt Manager 2 EVIB макс. знач. / EVIB мин. знач. EVIB среднее значение Частота Средняя скорость Длина прохода Температура © BOMAG Gmb. H Slide 22

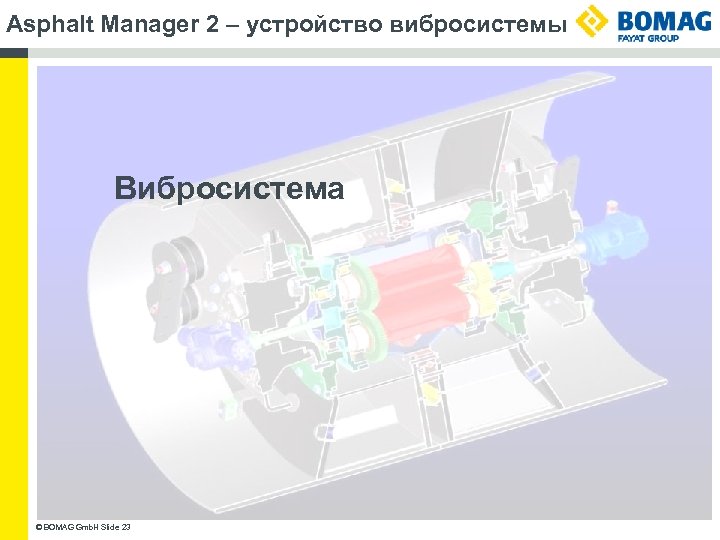

Asphalt Manager 2 – устройство вибросистемы Вибросистема © BOMAG Gmb. H Slide 23 Asphalt Manager 2 – устройство вибросистемы Вибросистема © BOMAG Gmb. H Slide 23

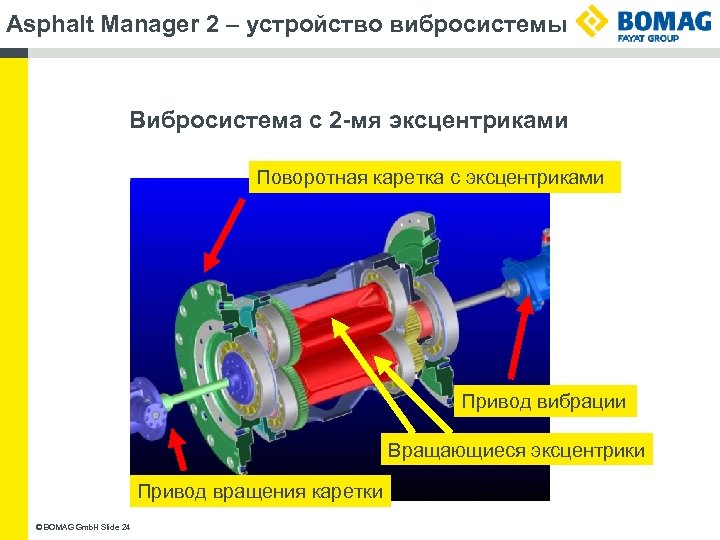

Asphalt Manager 2 – устройство вибросистемы Вибросистема с 2 -мя эксцентриками Поворотная каретка с Asphalt Manager 2 – устройство вибросистемы Вибросистема с 2 -мя эксцентриками Поворотная каретка с эксцентриками Привод вибрации Вращающиеся эксцентрики Привод вращения каретки © BOMAG Gmb. H Slide 24

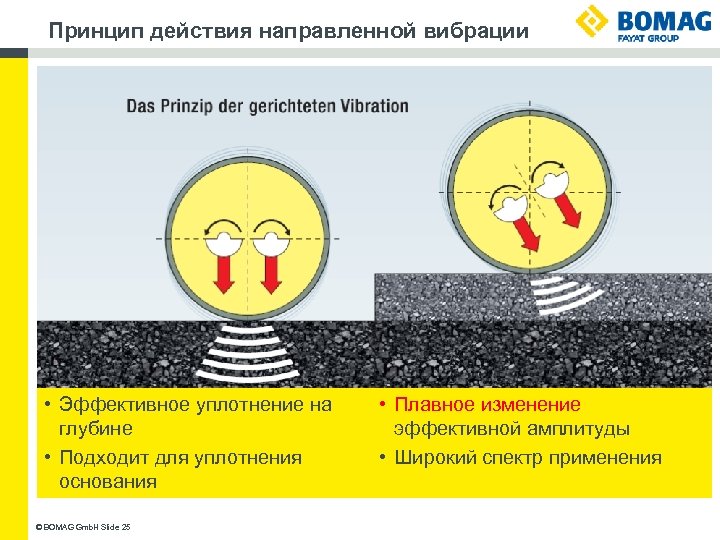

Принцип действия направленной вибрации • Эффективное уплотнение на глубине • Подходит для уплотнения основания Принцип действия направленной вибрации • Эффективное уплотнение на глубине • Подходит для уплотнения основания © BOMAG Gmb. H Slide 25 • Плавное изменение эффективной амплитуды • Широкий спектр применения

Принцип действия направленной вибрации Уплотнение верхнего слоя за счет горизонтального направления колебания Оптимально для: Принцип действия направленной вибрации Уплотнение верхнего слоя за счет горизонтального направления колебания Оптимально для: • Внутригородских территорий • Непосредственно около зданий и мостов © BOMAG Gmb. H Slide 26

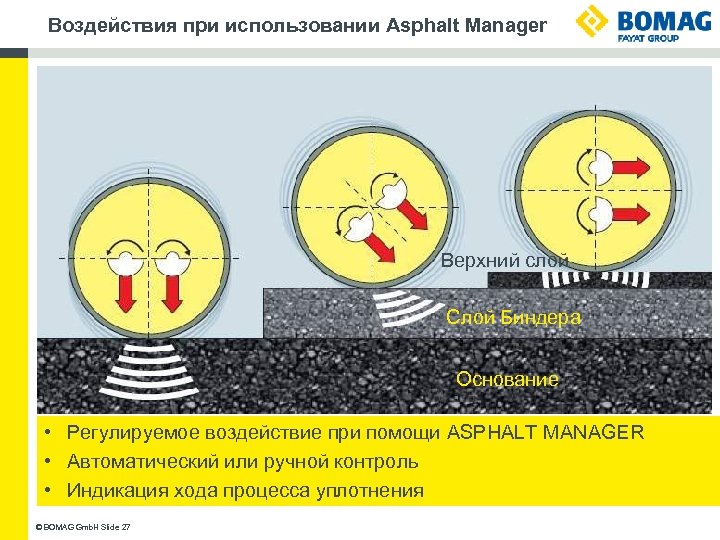

Воздействия при использовании Asphalt Manager Верхний слой Слой Биндера Основание • Регулируемое воздействие при Воздействия при использовании Asphalt Manager Верхний слой Слой Биндера Основание • Регулируемое воздействие при помощи ASPHALT MANAGER • Автоматический или ручной контроль • Индикация хода процесса уплотнения © BOMAG Gmb. H Slide 27

Применение – стыки горячего асфальта с холодным © BOMAG Gmb. H Slide 28 Применение – стыки горячего асфальта с холодным © BOMAG Gmb. H Slide 28

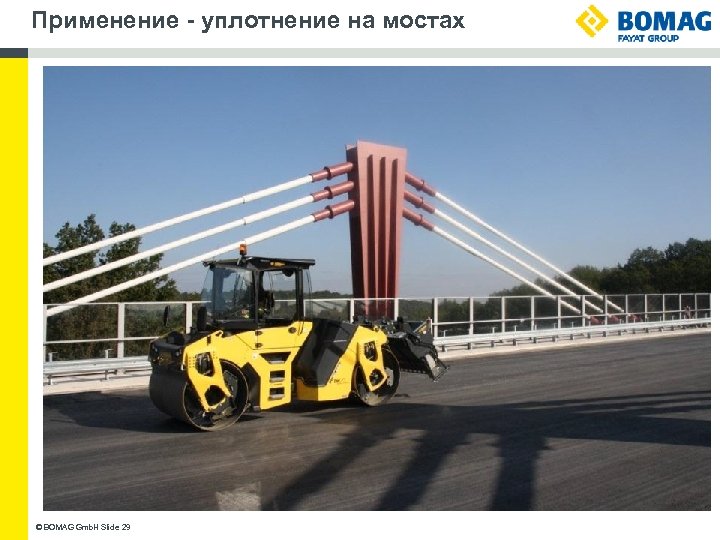

Применение - уплотнение на мостах © BOMAG Gmb. H Slide 29 Применение - уплотнение на мостах © BOMAG Gmb. H Slide 29

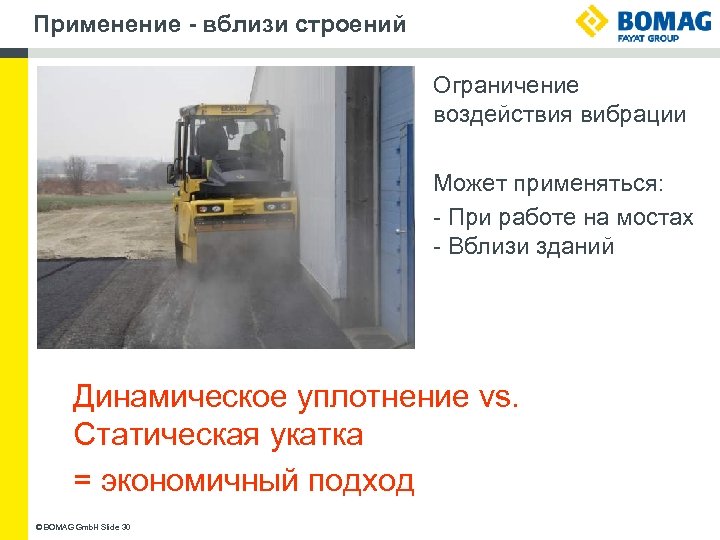

Применение - вблизи строений Ограничение воздействия вибрации Может применяться: - При работе на мостах Применение - вблизи строений Ограничение воздействия вибрации Может применяться: - При работе на мостах - Вблизи зданий Динамическое уплотнение vs. Статическая укатка = экономичный подход © BOMAG Gmb. H Slide 30

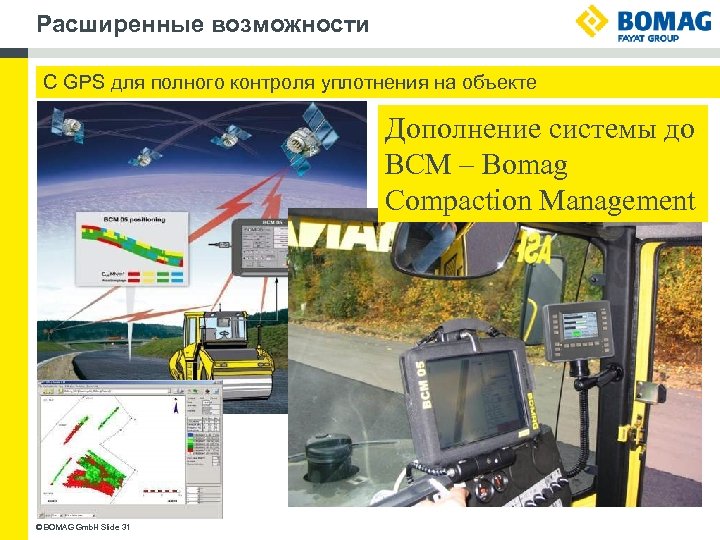

Расширенные возможности PS С GPS для полного контроля уплотнения на объекте Дополнение системы до Расширенные возможности PS С GPS для полного контроля уплотнения на объекте Дополнение системы до BCM – Bomag Compaction Management © BOMAG Gmb. H Slide 31

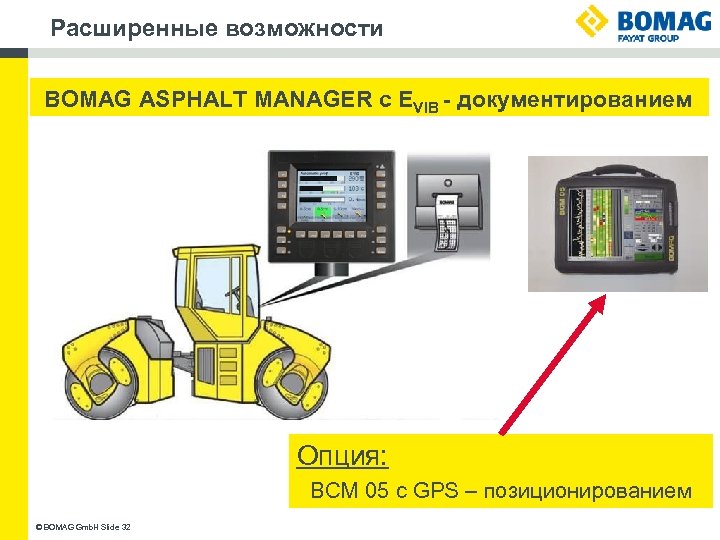

Расширенные возможности Additional equipment BOMAG ASPHALT MANAGER с EVIB - документированием Опция: BCM 05 Расширенные возможности Additional equipment BOMAG ASPHALT MANAGER с EVIB - документированием Опция: BCM 05 с GPS – позиционированием © BOMAG Gmb. H Slide 32

Расширенные возможности © BOMAG Gmb. H Slide 33 Расширенные возможности © BOMAG Gmb. H Slide 33

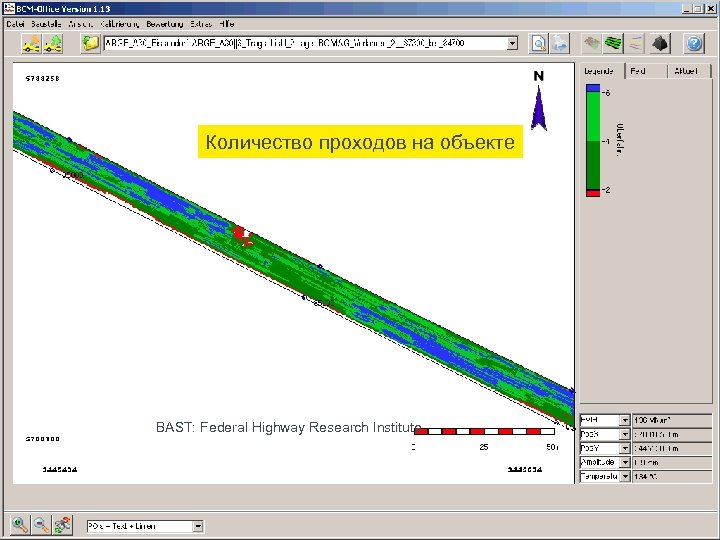

Количество проходов на Documentation of number of passesобъекте and roller position BAST: Federal Highway Количество проходов на Documentation of number of passesобъекте and roller position BAST: Federal Highway Research Institute - Slide 34

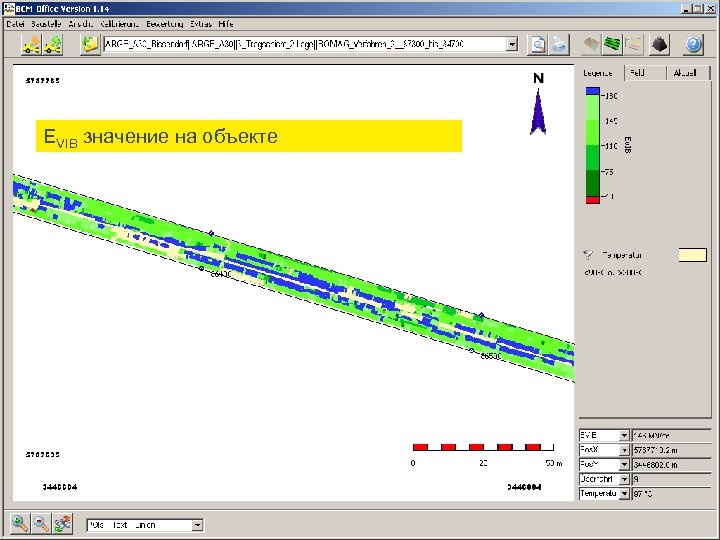

Evib-evaluation and roller positioning EVIB значение на объекте - Slide 35 Evib-evaluation and roller positioning EVIB значение на объекте - Slide 35

Температурный профиль - Slide 36 Температурный профиль - Slide 36

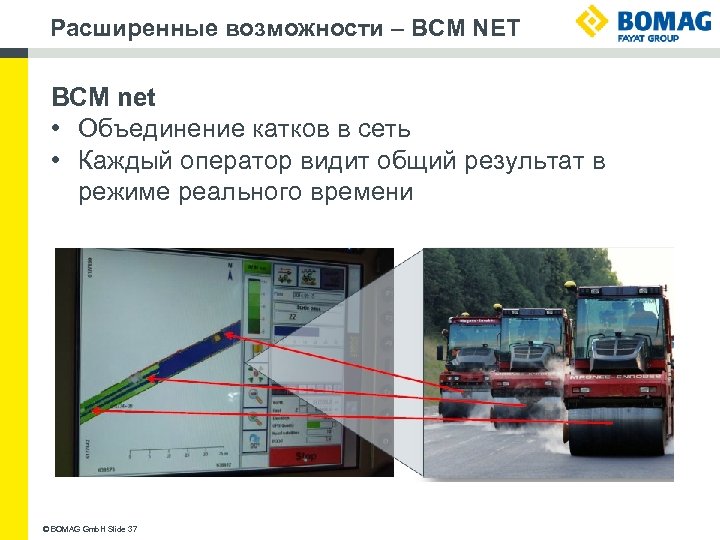

Расширенные возможности – BCM NET BCM net • Объединение катков в сеть • Каждый Расширенные возможности – BCM NET BCM net • Объединение катков в сеть • Каждый оператор видит общий результат в режиме реального времени © BOMAG Gmb. H Slide 37

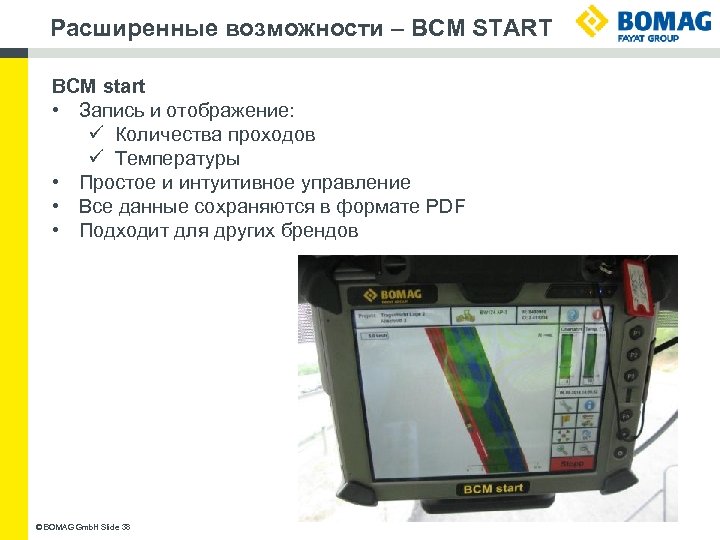

Расширенные возможности – BCM START BCM start • Запись и отображение: ü Количества проходов Расширенные возможности – BCM START BCM start • Запись и отображение: ü Количества проходов ü Температуры • Простое и интуитивное управление • Все данные сохраняются в формате PDF • Подходит для других брендов © BOMAG Gmb. H Slide 38

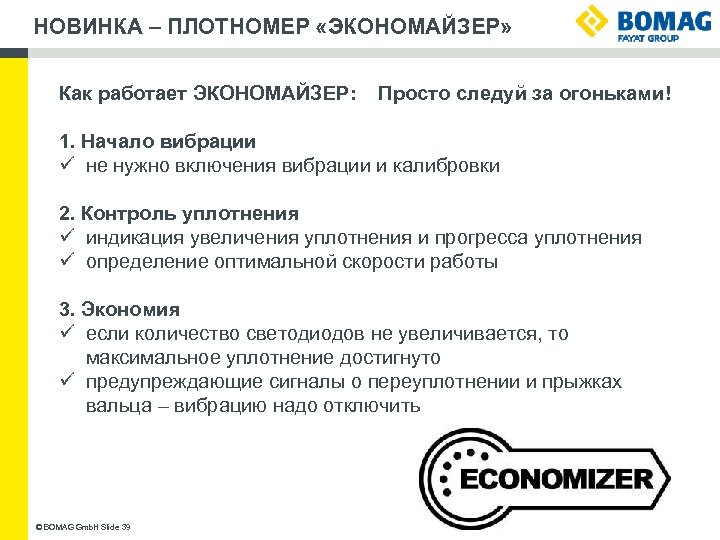

НОВИНКА – ПЛОТНОМЕР «ЭКОНОМАЙЗЕР» Как работает ЭКОНОМАЙЗЕР: Просто следуй за огоньками! 1. Начало вибрации НОВИНКА – ПЛОТНОМЕР «ЭКОНОМАЙЗЕР» Как работает ЭКОНОМАЙЗЕР: Просто следуй за огоньками! 1. Начало вибрации ü не нужно включения вибрации и калибровки 2. Контроль уплотнения ü индикация увеличения уплотнения и прогресса уплотнения ü определение оптимальной скорости работы 3. Экономия ü если количество светодиодов не увеличивается, то максимальное уплотнение достигнуто ü предупреждающие сигналы о переуплотнении и прыжках вальца – вибрацию надо отключить © BOMAG Gmb. H Slide 39

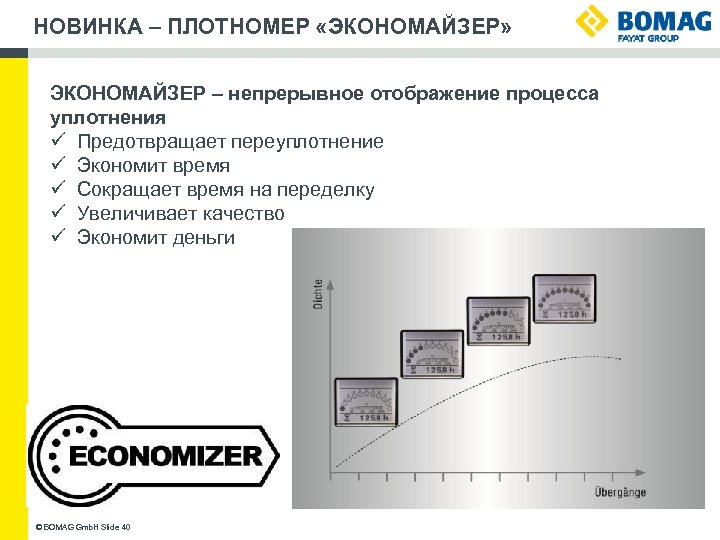

НОВИНКА – ПЛОТНОМЕР «ЭКОНОМАЙЗЕР» ЭКОНОМАЙЗЕР – непрерывное отображение процесса уплотнения ü Предотвращает переуплотнение ü НОВИНКА – ПЛОТНОМЕР «ЭКОНОМАЙЗЕР» ЭКОНОМАЙЗЕР – непрерывное отображение процесса уплотнения ü Предотвращает переуплотнение ü Экономит время ü Сокращает время на переделку ü Увеличивает качество ü Экономит деньги © BOMAG Gmb. H Slide 40

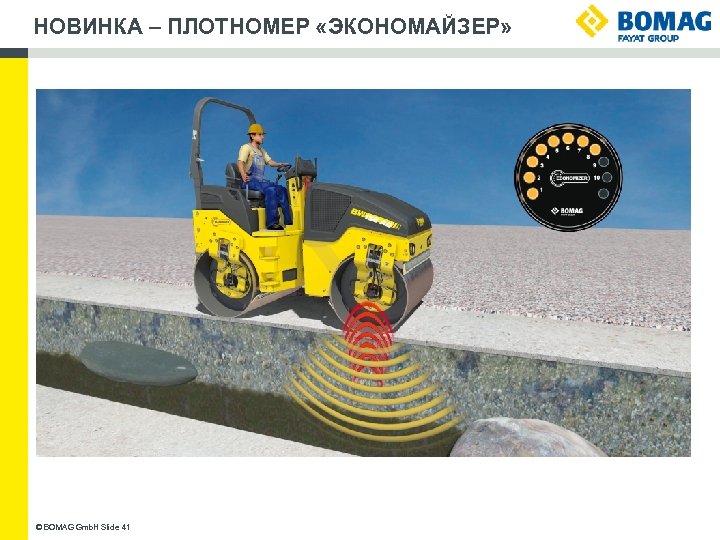

НОВИНКА – ПЛОТНОМЕР «ЭКОНОМАЙЗЕР» © BOMAG Gmb. H Slide 41 НОВИНКА – ПЛОТНОМЕР «ЭКОНОМАЙЗЕР» © BOMAG Gmb. H Slide 41

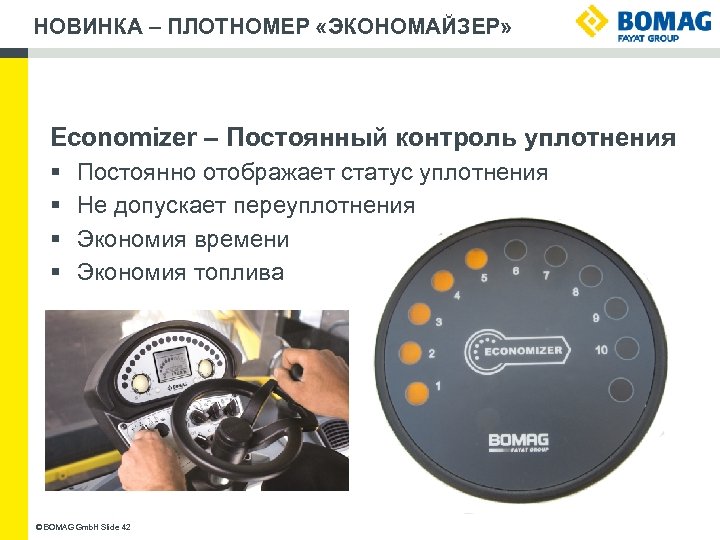

НОВИНКА – ПЛОТНОМЕР «ЭКОНОМАЙЗЕР» Economizer – Постоянный контроль уплотнения § § Постоянно отображает статус НОВИНКА – ПЛОТНОМЕР «ЭКОНОМАЙЗЕР» Economizer – Постоянный контроль уплотнения § § Постоянно отображает статус уплотнения Не допускает переуплотнения Экономия времени Экономия топлива © BOMAG Gmb. H Slide 42

ЭФФЕКТИВНОСТЬ ПРИМЕНЕНИЯ Применение автоматических систем позволяет: - Сократить количество проходов - Получить и использовать ЭФФЕКТИВНОСТЬ ПРИМЕНЕНИЯ Применение автоматических систем позволяет: - Сократить количество проходов - Получить и использовать результаты уплотнения - Не допустить переуплотнения и трещин, «волны» - Применить вибрацию на работах, где обычно вибрация не применяется …. . ЭКОНОМИЯ РАБОЧЕГО ВРЕМЕНИ И ТОПЛИВА ДО 30 -40%! © BOMAG Gmb. H Slide 43

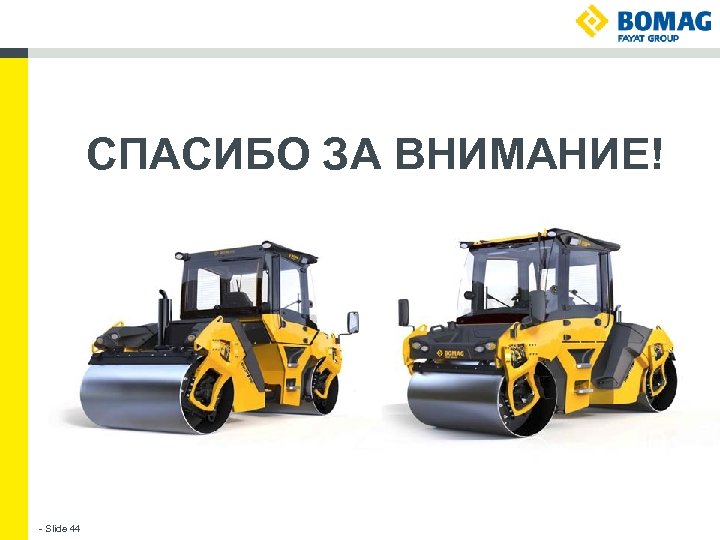

СПАСИБО ЗА ВНИМАНИЕ! - Slide 44 СПАСИБО ЗА ВНИМАНИЕ! - Slide 44
