Оптимизация транспортной инфраструктуры – ключевой фактор успешного бизнеса беспроводных операторов Андрей Масленников, Технический директор www. rad. ru

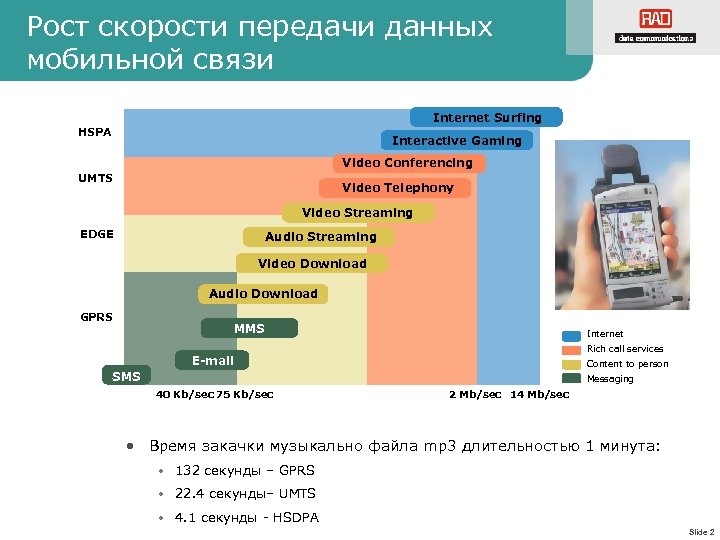

Рост скорости передачи данных мобильной связи Internet Surfing HSPA Interactive Gaming Video Conferencing UMTS Video Telephony Video Streaming EDGE Audio Streaming Video Download Audio Download GPRS MMS Internet Rich call services E-mail Content to person SMS Messaging 40 Kb/sec 75 Kb/sec 2 Mb/sec 14 Mb/sec • Время закачки музыкально файла mp 3 длительностью 1 минута: • 132 секунды – GPRS • 22. 4 секунды– UMTS • 4. 1 секунды - HSDPA Slide 2

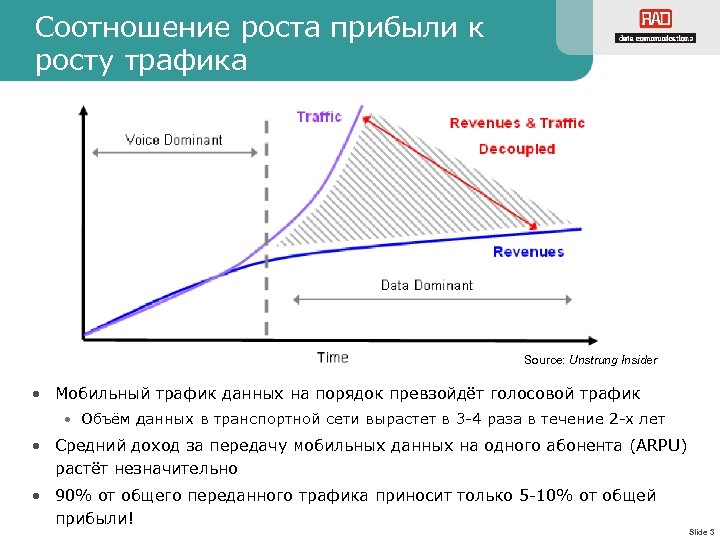

Соотношение роста прибыли к росту трафика Source: Unstrung Insider • Мобильный трафик данных на порядок превзойдёт голосовой трафик • Объём данных в транспортной сети вырастет в 3 -4 раза в течение 2 -х лет • Средний доход за передачу мобильных данных на одного абонента (ARPU) растёт незначительно • 90% от общего переданного трафика приносит только 5 -10% от общей прибыли! Slide 3

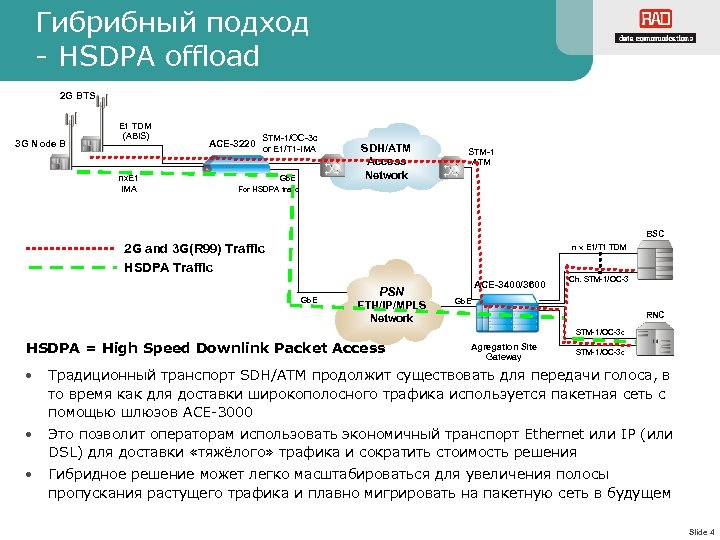

Гибрибный подход - HSDPA offload 2 G BTS 3 G Node B E 1 TDM (ABIS) nx. E 1 IMA ACE-3220 STM-1/OC-3 c or E 1/T 1 -IMA Gb. E For HSDPA trafic SDH/ATM Access Network STM-1 ATM BSC 2 G and 3 G(R 99) Traffic HSDPA Traffic n E 1/T 1 TDM Gb. E PSN ETH/IP/MPLS Network ACE-3400/3600 Ch. STM-1/OC-3 Gb. E RNC STM-1/OC-3 c HSDPA = High Speed Downlink Packet Access Agregation Site Gateway STM-1/OC-3 c • Традиционный транспорт SDH/ATM продолжит существовать для передачи голоса, в то время как для доставки широкополосного трафика используется пакетная сеть с помощью шлюзов ACE-3000 • Это позволит операторам использовать экономичный транспорт Ethernet или IP (или DSL) для доставки «тяжёлого» трафика и сократить стоимость решения • Гибридное решение может легко масштабироваться для увеличения полосы пропускания растущего трафика и плавно мигрировать на пакетную сеть в будущем Slide 4

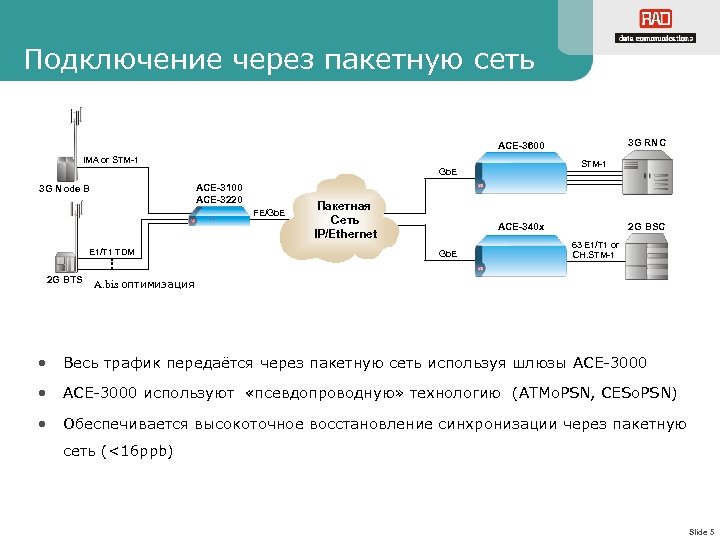

Подключение через пакетную сеть 3 G RNC ACE-3600 IMA or STM-1 Gb. E ACE-3100 ACE-3220 3 G Node B FE/Gb. E E 1/T 1 TDM 2 G BTS Пакетная Сеть IP/Ethernet 2 G BSC ACE-340 x Gb. E 63 E 1/T 1 or CH. STM-1 A. bis оптимизация • Весь трафик передаётся через пакетную сеть используя шлюзы ACE-3000 • ACE-3000 используют «псевдопроводную» технологию (ATMo. PSN, CESo. PSN) • Обеспечивается высокоточное восстановление синхронизации через пакетную сеть (<16 ppb) Slide 5

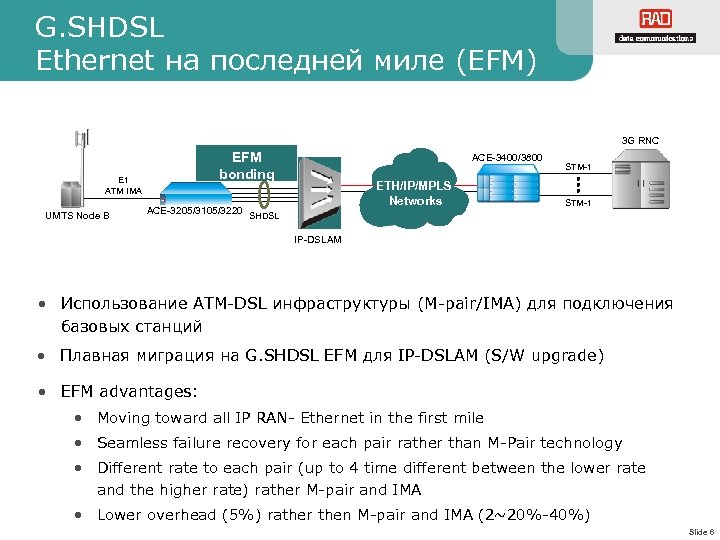

G. SHDSL Ethernet на последней миле (EFM) 3 G RNC EFM bonding E 1 ATM IMA UMTS Node B ACE-3400/3800 ETH/IP/MPLS Networks ACE-3205/3105/3220 SHDSL STM-1 IP-DSLAM ATM DSLAM • Использование ATM-DSL инфраструктуры (M-pair/IMA) для подключения базовых станций • Плавная миграция на G. SHDSL EFM для IP-DSLAM (S/W upgrade) • EFM advantages: • Moving toward all IP RAN- Ethernet in the first mile • Seamless failure recovery for each pair rather than M-Pair technology • Different rate to each pair (up to 4 time different between the lower rate and the higher rate) rather M-pair and IMA • Lower overhead (5%) rather then M-pair and IMA (2~20%-40%) Slide 6

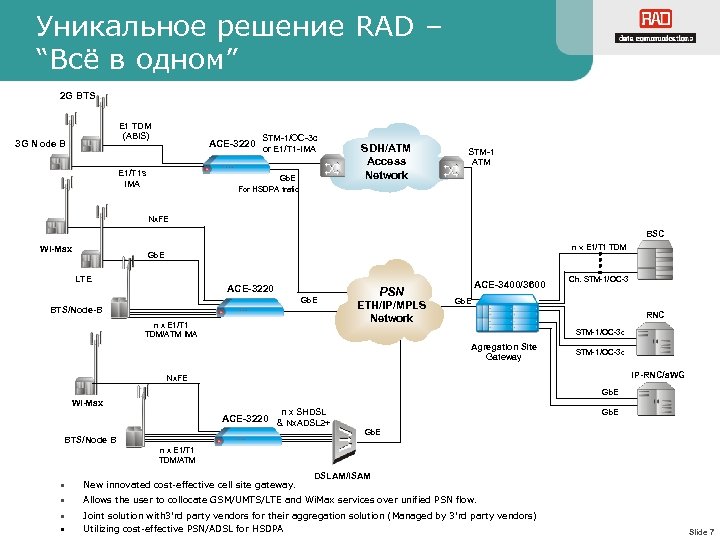

Уникальное решение RAD – “Всё в одном” 2 G BTS E 1 TDM (ABIS) 3 G Node B ACE-3220 E 1/T 1 s IMA STM-1/OC-3 c or E 1/T 1 -IMA Gb. E For HSDPA trafic SDH/ATM Access Network STM-1 ATM Nx. FE BSC Wi-Max n E 1/T 1 TDM Gb. E LTE ACE-3220 Gb. E BTS/Node-B n x E 1/T 1 TDM/ATM IMA PSN ETH/IP/MPLS Network ACE-3400/3600 Ch. STM-1/OC-3 Gb. E RNC STM-1/OC-3 c Agregation Site Gateway STM-1/OC-3 c IP-RNC/a. WG Nx. FE Gb. E Wi-Max n x SHDSL Gb. E ACE-3220 & Nx. ADSL 2+ Gb. E BTS/Node B n x E 1/T 1 TDM/ATM DSLAM/ISAM • New innovated cost-effective cell site gateway. • Allows the user to collocate GSM/UMTS/LTE and Wi. Max services over unified PSN flow. • • Joint solution with 3’rd party vendors for their aggregation solution (Managed by 3’rd party vendors) Utilizing cost-effective PSN/ADSL for HSDPA Slide 7
Подключение Wi. MAX/Wi. Fi WIMAX/Wi. Fi Ethernet Converter ADM E 1/E 3 FE RICi-E 1/E 3 Ethernet Inverse Multiplexer FE WIMAX RICi-8 Channelized STM-1 SDH ADM n x E 1 Ethernet Converter/ Aggregator Gb. E Egate-100 Controller ADM • Использование SDH инфраструктуры для подключения Wi. MAX / Wi. Fi базовых станций • Fine granularity and efficient use of SONET/SDH capacity (VC-12) • Flexible bandwidth provisioning with inverse multiplexing (ML-PPP/VCAT) • Access link redundancy with multiple E 1/T 1 links • NTU/demarcation equipment at the WIMAX site • Aggregation equipment at the controller site Slide 8

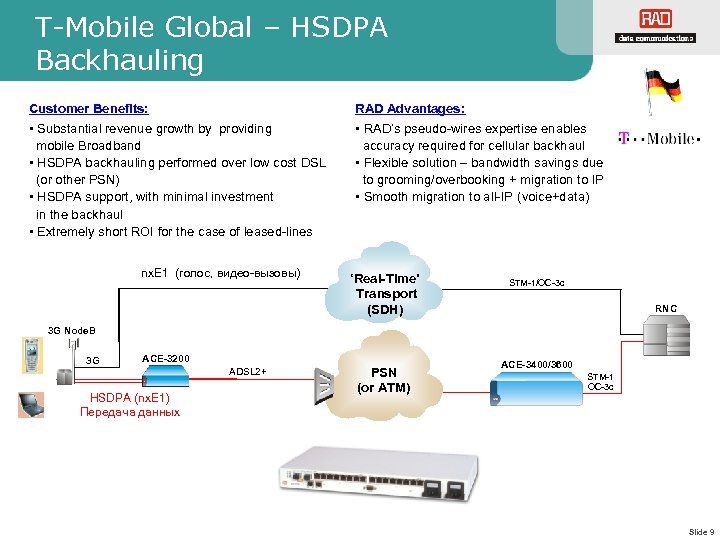

T-Mobile Global – HSDPA Backhauling Customer Benefits: • Substantial revenue growth by providing mobile Broadband • HSDPA backhauling performed over low cost DSL (or other PSN) • HSDPA support, with minimal investment in the backhaul • Extremely short ROI for the case of leased-lines nx. E 1 (голос, видео-вызовы) RAD Advantages: • RAD’s pseudo-wires expertise enables accuracy required for cellular backhaul • Flexible solution – bandwidth savings due to grooming/overbooking + migration to IP • Smooth migration to all-IP (voice+data) ‘Real-Time’ Transport (SDH) STM-1/OC-3 c RNC 3 G Node. B 3 G ACE-3200 ADSL 2+ HSDPA (nx. E 1) Передача данных PSN (or ATM) ACE-3400/3600 STM-1 OC-3 c Slide 9

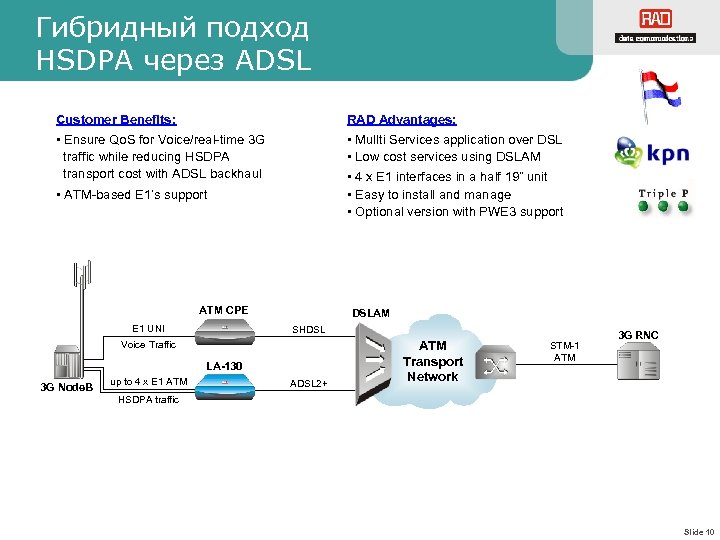

Гибридный подход HSDPA через ADSL Customer Benefits: RAD Advantages: • Ensure Qo. S for Voice/real-time 3 G traffic while reducing HSDPA transport cost with ADSL backhaul • Mullti Services application over DSL • Low cost services using DSLAM • 4 x E 1 interfaces in a half 19” unit • Easy to install and manage • Optional version with PWE 3 support • ATM-based E 1’s support ATM CPE E 1 UNI DSLAM SHDSL Voice Traffic LA-130 3 G Node. B up to 4 x E 1 ATM ADSL 2+ ATM Transport Network STM-1 ATM 3 G RNC HSDPA traffic Slide 10

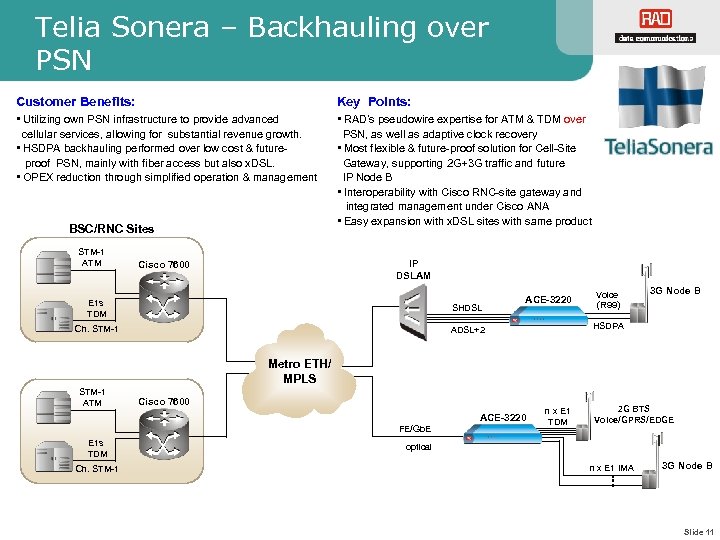

Telia Sonera – Backhauling over PSN Customer Benefits: Key Points: • Utilizing own PSN infrastructure to provide advanced cellular services, allowing for substantial revenue growth. • HSDPA backhauling performed over low cost & futureproof PSN, mainly with fiber access but also x. DSL. • OPEX reduction through simplified operation & management • RAD’s pseudowire expertise for ATM & TDM over PSN, as well as adaptive clock recovery • Most flexible & future-proof solution for Cell-Site Gateway, supporting 2 G+3 G traffic and future IP Node B • Interoperability with Cisco RNC-site gateway and integrated management under Cisco ANA • Easy expansion with x. DSL sites with same product BSC/RNC Sites STM-1 ATM IP DSLAM Cisco 7600 E 1 s TDM SHDSL Ch. STM-1 ACE-3220 ADSL+2 Voice (R 99) 3 G Node B HSDPA Metro ETH/ MPLS STM-1 ATM Cisco 7600 ACE-3220 FE/Gb. E E 1 s TDM Ch. STM-1 n x E 1 TDM 2 G BTS Voice/GPRS/EDGE optical n x E 1 IMA 3 G Node B Slide 11
Спасибо за внимание! www. rad. ru Slide 12
