Оптимизация централизованных систем теплоснабжения Переход на пониженные температурные графики ЗАО ИЦ «Энергетика города»
Существующее положение в российском теплоснабжении – проектные параметры Метод регулирования тепловой нагрузки – качественный (изменяется температура теплоносителя) Температурные графики (преимущественно): 150ºС/70ºС 95ºС/70ºС 105ºС/70ºС Первичный контур – от ТЭЦ и крупных котельных Вторичный контур – от ЦТП и малых котельных
Существующее положение в российских СЦТ – проектные параметры Причины: - Создание во времена СССР - Централизованная экономика - Минимальные требования к качеству теплоснабжения - Низкая стоимость энергоресурсов - Минимальные капитальные вложения и сроки строительства
Существующее положение в российском теплоснабжении – фактическое состояние Метод регулирования тепловой нагрузки – качественно-количественный (изменяется температура и расход теплоносителя) Фактические температурные графики: 120ºС/70ºС 95ºС/70ºС 115ºС/70ºС ……………. 95ºС/70ºС 80ºС/70ºС Понижение температурных графиков ведется без соответствующих инженерных расчетов. Применяются не всегда обоснованные срезки температурного графика.
Существующее положение в российском теплоснабжении – фактическое состояние Результаты снижения температурных графиков без обоснований и расчетов - Разрегулированные системы теплоснабжения - Перетопы и недотопы у потребителей - Ухудшение санитарно-гигиенических условий - Снижение объемов подачи тепла потребителям по сравнению с договорными нагрузками

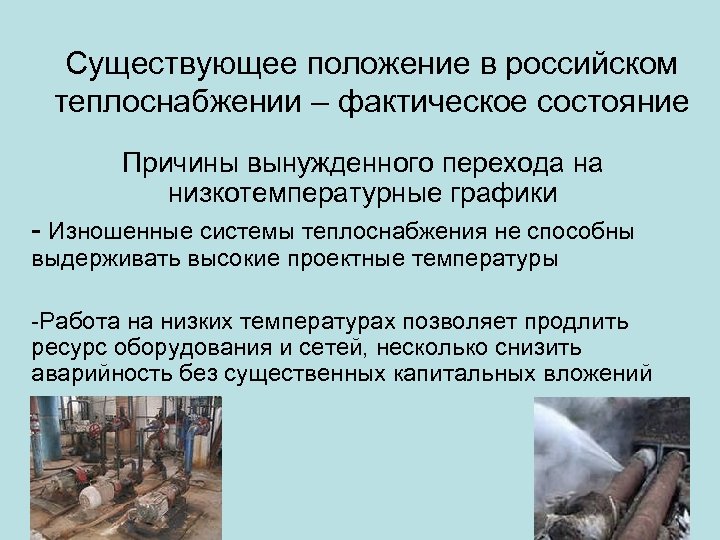

Существующее положение в российском теплоснабжении – фактическое состояние Причины вынужденного перехода на низкотемпературные графики - Изношенные системы теплоснабжения не способны выдерживать высокие проектные температуры -Работа на низких температурах позволяет продлить ресурс оборудования и сетей, несколько снизить аварийность без существенных капитальных вложений
Эффективность перехода на низкотемпературные графики Экономические эффекты -Снижение потерь в сетях -Увеличение выработки электроэнергии на ТЭЦ - Снижение затрат на строительство и ремонт оборудования, сетей -Расход электроэнергии на прокачку теплоносителя в некоторых случаях может увеличиваться Качественные эффекты - Продление ресурса существующих СЦТ без вложения значительных инвестиций - Снижение уровня аварийности и безопасности СЦТ - Повышение качества теплоснабжения потребителей - Возможность выработки дополнительных объемов электроэнергии на существующих ТЭЦ без наращивания их номинальной мощности - Сокращение выбросов парниковых газов Понижение максимальной температуры в подающих трубопроводах централизованных систем теплоснабжения со 150ºС до 115 ºС позволяет снизить совокупные издержки теплоснабжения в среднем на 5%, достичь 8% экономии топлива

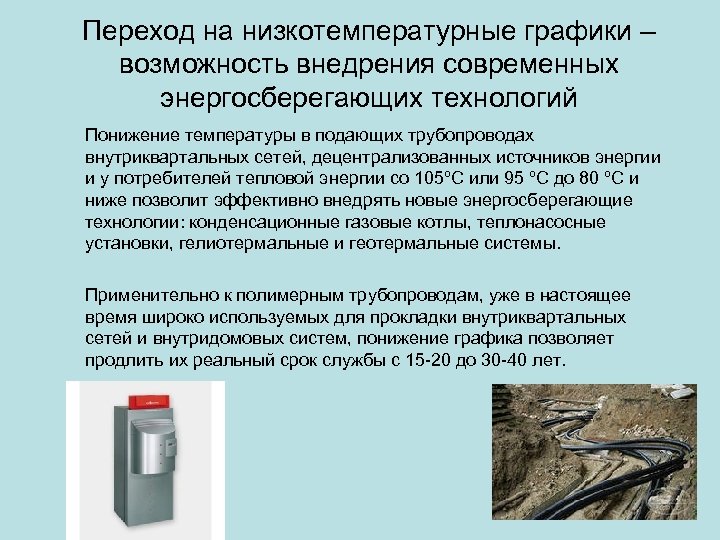

Переход на низкотемпературные графики – возможность внедрения современных энергосберегающих технологий Понижение температуры в подающих трубопроводах внутриквартальных сетей, децентрализованных источников энергии и у потребителей тепловой энергии со 105ºС или 95 ºС до 80 ºС и ниже позволит эффективно внедрять новые энергосберегающие технологии: конденсационные газовые котлы, теплонасосные установки, гелиотермальные и геотермальные системы. Применительно к полимерным трубопроводам, уже в настоящее время широко используемых для прокладки внутриквартальных сетей и внутридомовых систем, понижение графика позволяет продлить их реальный срок службы с 15 -20 до 30 -40 лет.
Опыт эксплуатации систем теплоснабжения на низкотемпературных графиках Характерные температурные графики в системах централизованного теплоснабжения в некоторых странах Евросоюза Страна Температурный график СЦТ Дания 120ºС/50 ºС Финляндия 120ºС/65 ºС Швеция 120ºС/65 ºС Норвегия 120ºС/70 ºС Международная энергетическая компания FORTUM реализует проект по реконструкции системы теплоснабжения Челябинска, одним из ключевых направлений которого является переход на низкотемпературный график

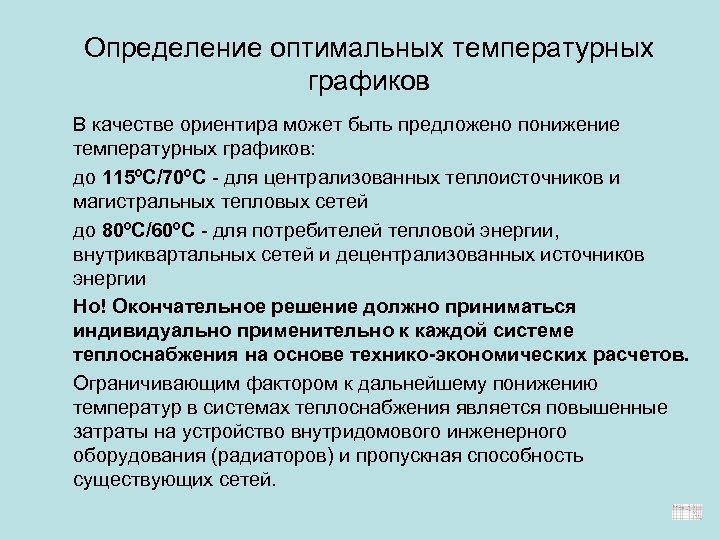

Определение оптимальных температурных графиков В качестве ориентира может быть предложено понижение температурных графиков: до 115ºС/70ºС - для централизованных теплоисточников и магистральных тепловых сетей до 80ºС/60ºС - для потребителей тепловой энергии, внутриквартальных сетей и децентрализованных источников энергии Но! Окончательное решение должно приниматься индивидуально применительно к каждой системе теплоснабжения на основе технико-экономических расчетов. Ограничивающим фактором к дальнейшему понижению температур в системах теплоснабжения является повышенные затраты на устройство внутридомового инженерного оборудования (радиаторов) и пропускная способность существующих сетей.

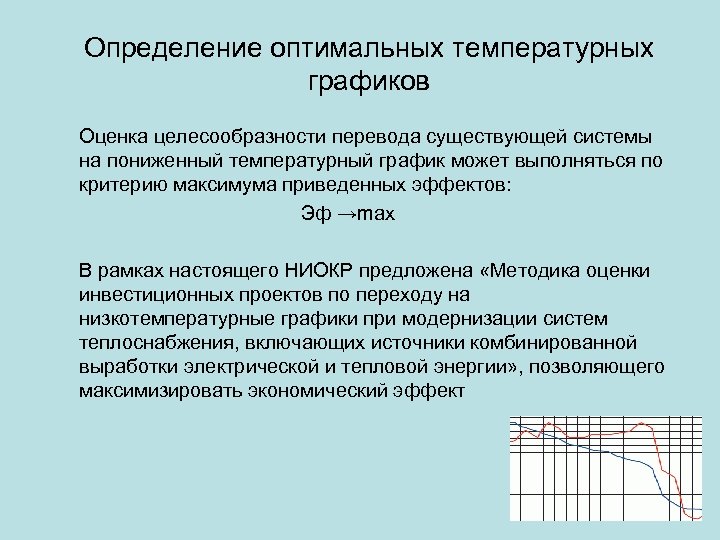

Определение оптимальных температурных графиков Оценка целесообразности перевода существующей системы на пониженный температурный график может выполняться по критерию максимума приведенных эффектов: Эф →max В рамках настоящего НИОКР предложена «Методика оценки инвестиционных проектов по переходу на низкотемпературные графики при модернизации систем теплоснабжения, включающих источники комбинированной выработки электрической и тепловой энергии» , позволяющего максимизировать экономический эффект
Нормативное регулирование выбора температурных графиков Федеральный закон Российской Федерации от 27 июля 2010 г. N 190 -ФЗ "О теплоснабжении“ Статья 23, п. 3, Постановление Правительства Российской Федерации от 22 февраля 2012 г. N 154 "О требованиях к схемам теплоснабжения, порядку их разработки и утверждения" Раздел 4 содержат указание на то, что разрабатываемые Схемы теплоснабжения городов должны содержать: «Оптимальный температурный график и оценку затрат при необходимости его изменения»
Нормативное регулирование выбора температурных графиков «Методические рекомендации по разработке схем теплоснабжения» , утверждённые совместным приказом Минэнерго России и Минрегиона России от 29. 12. 2012 № 565/667 также содержат требование обоснований выбора температурного графика; Поэтому разработанная «Методика оценки инвестиционных проектов по переходу на низкотемпературные графики при модернизации систем теплоснабжения, включающих источники комбинированной выработки электрической и тепловой энергии» , рекомендуется для расчёта затрат и эффектов перехода на пониженные температурные графики (с целью выбора оптимального температурного графика регулирования отпуска тепловой энергии) в качестве Приложения № 18 к «Методическим рекомендациям» .
СПАСИБО ЗА ВНИМАНИЕ!
