Оптиметры Вертикальный оптиметр Горизонтальный оптиметр ИКГ

Оптиметры

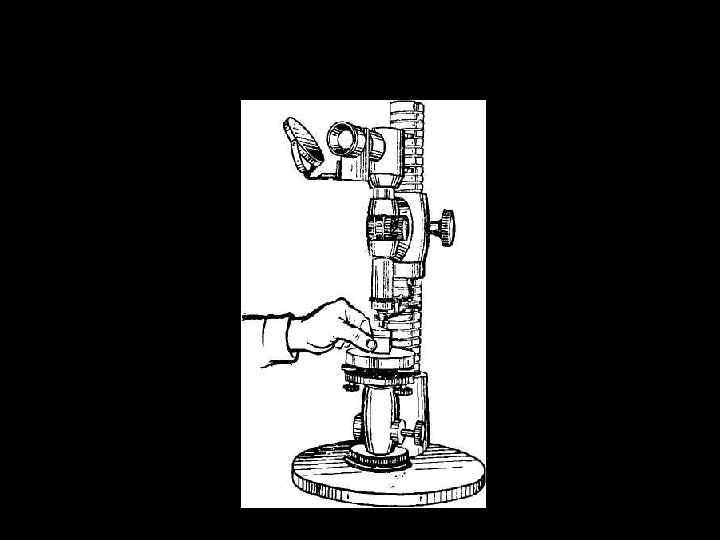

Вертикальный оптиметр

Горизонтальный оптиметр ИКГ • Горизонтальный оптиметр предназначен для наружных измерений от 0 до 350 мм и внутренних измерений от 13, 5 до 150 мм.

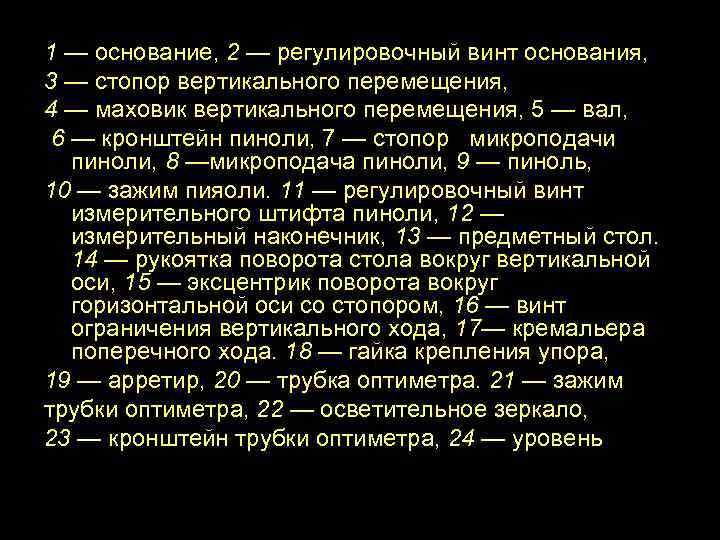

1 — основание, 2 — регулировочный винт основания, 3 — стопор вертикального перемещения, 4 — маховик вертикального перемещения, 5 — вал, 6 — кронштейн пиноли, 7 — стопор микроподачи пиноли, 8 —микроподача пиноли, 9 — пиноль, 10 — зажим пияоли. 11 — регулировочный винт измерительного штифта пиноли, 12 — измерительный наконечник, 13 — предметный стол. 14 — рукоятка поворота стола вокруг вертикальной оси, 15 — эксцентрик поворота вокруг горизонтальной оси со стопором, 16 — винт ограничения вертикального хода, 17— кремальера поперечного хода. 18 — гайка крепления упора, 19 — арретир, 20 — трубка оптиметра. 21 — зажим трубки оптиметра, 22 — осветительное зеркало, 23 — кронштейн трубки оптиметра, 24 — уровень

Измерительная машина ИЗМ • Измерительные машины предназначены для точных измерений наружных и внутренних линейных размеров мер и изделий непосредственно по точным линейным шкалам (абсолютным методом) или сравнением с образцовыми мерами (относительным методом).

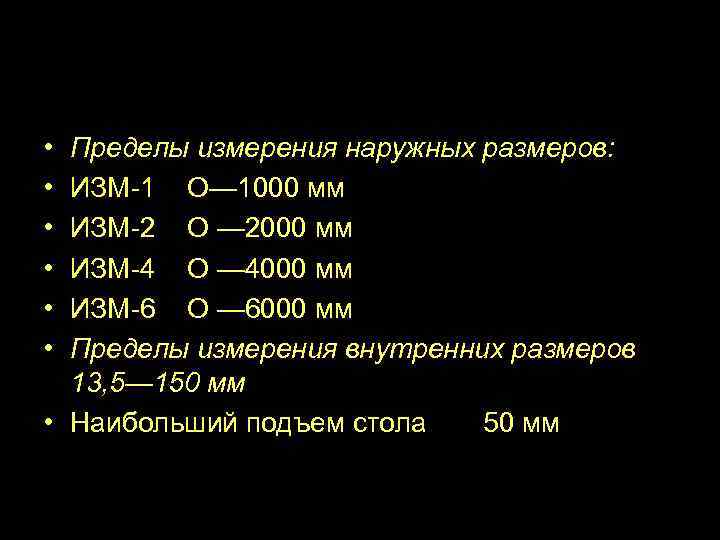

• • • Пределы измерения наружных размеров: ИЗМ-1 О— 1000 мм ИЗМ-2 О — 2000 мм ИЗМ-4 О — 4000 мм ИЗМ-6 О — 6000 мм Пределы измерения внутренних размеров 13, 5— 150 мм • Наибольший подъем стола 50 мм

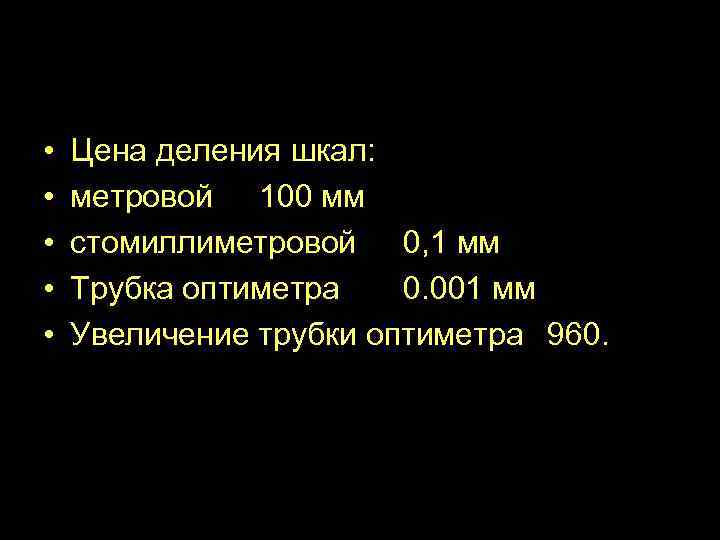

• • • Цена деления шкал: метровой 100 мм стомиллиметровой 0, 1 мм Трубка оптиметра 0. 001 мм Увеличение трубки оптиметра 960.

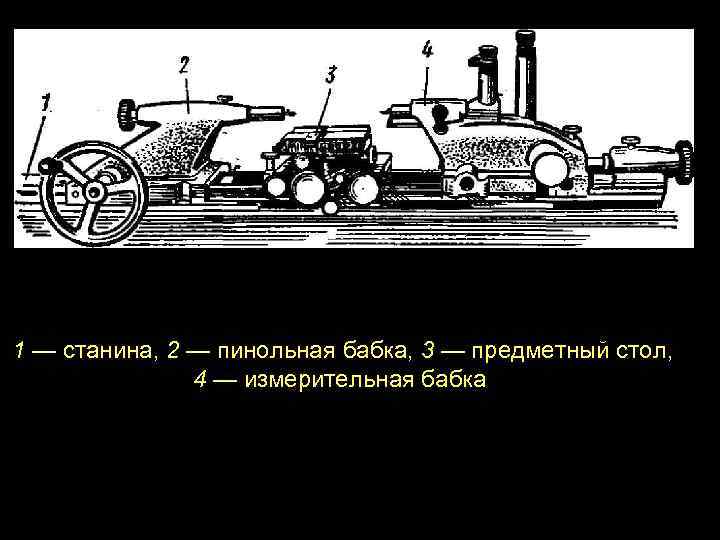

1 — станина, 2 — пинольная бабка, 3 — предметный стол, 4 — измерительная бабка

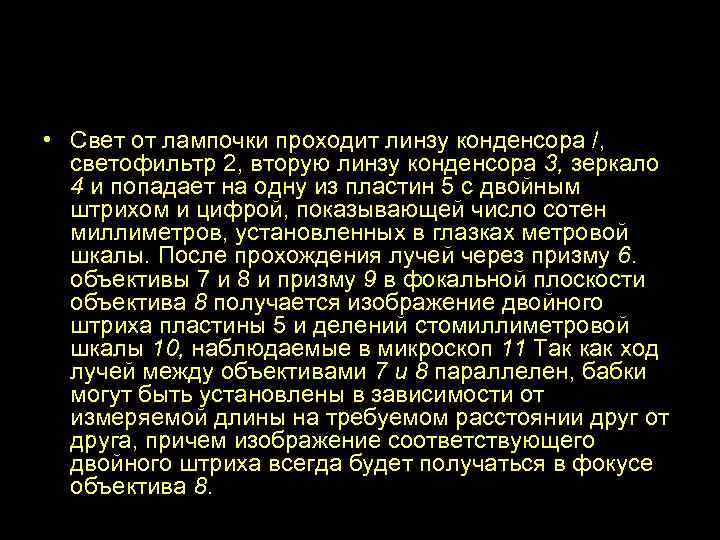

Оптическая система • Свет от лампочки проходит линзу конденсора /, светофильтр 2, вторую линзу конденсора 3, зеркало 4 и попадает на одну из пластин 5 с двойным штрихом и цифрой, показывающей число сотен миллиметров, установленных в глазках метровой шкалы. После прохождения лучей через призму 6. объективы 7 и 8 и призму 9 в фокальной плоскости объектива 8 получается изображение двойного штриха пластины 5 и делений стомиллиметровой шкалы 10, наблюдаемые в микроскоп 11 Так как ход лучей между объективами 7 и 8 параллелен, бабки могут быть установлены в зависимости от измеряемой длины на требуемом расстоянии друг от друга, причем изображение соответствующего двойного штриха всегда будет получаться в фокусе объектива 8.

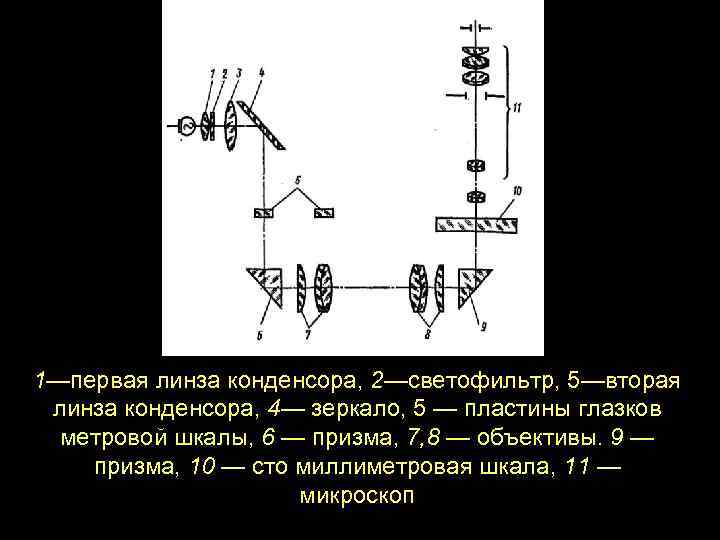

1—первая линза конденсора, 2—светофильтр, 5—вторая линза конденсора, 4— зеркало, 5 — пластины глазков метровой шкалы, 6 — призма, 7, 8 — объективы. 9 — призма, 10 — сто миллиметровая шкала, 11 — микроскоп

Инструментальные микроскопы • Инструментальные микроскопы предназначены для измерения длин углов, элементов резьб, конусов и различных профилей. • Инструментальные микроскопы разделяются на малые — ММИ и большие — БМИ.

• • Пределы измерения: в продольном направлении для малой модели О— 75 мм » для большой модели О— 150 мм поперечном направлении для малой модели 0— 25 мм » для большой модели 0— 50 мм Пределы перемещения микрометрических винтов. ……………. …… 0— 25 мм • Цена деления микрометрического устройства. . …………. . 0. 005 мм • Увеличение микроскопа 10 х — 50 х • Поле зрения 4, 2— 21 мм

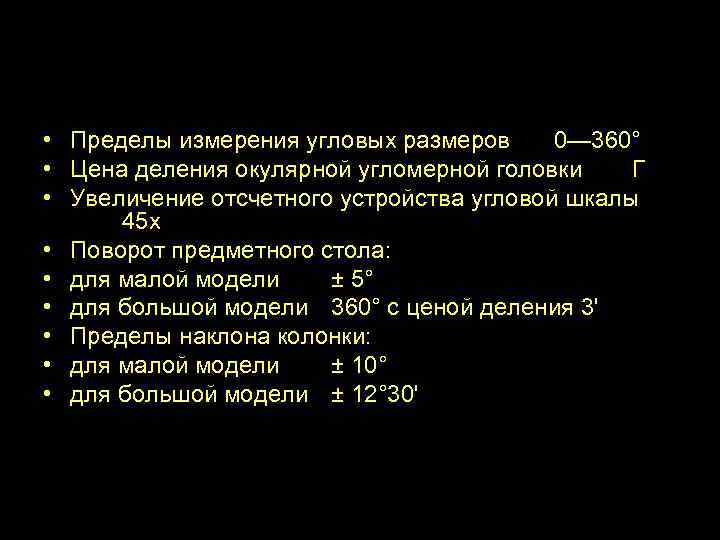

• Пределы измерения угловых размеров 0— 360° • Цена деления окулярной угломерной головки Г • Увеличение отсчетного устройства угловой шкалы 45 х • Поворот предметного стола: • для малой модели ± 5° • для большой модели 360° с ценой деления 3' • Пределы наклона колонки: • для малой модели ± 10° • для большой модели ± 12° 30'

Микроскоп малый ММИ

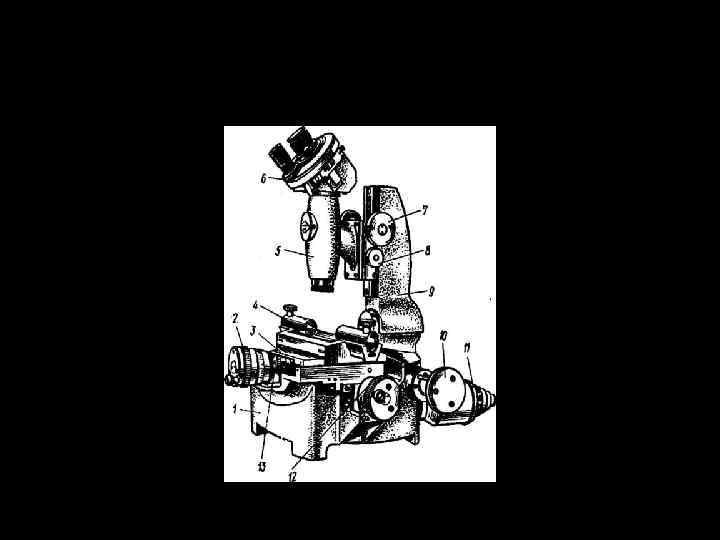

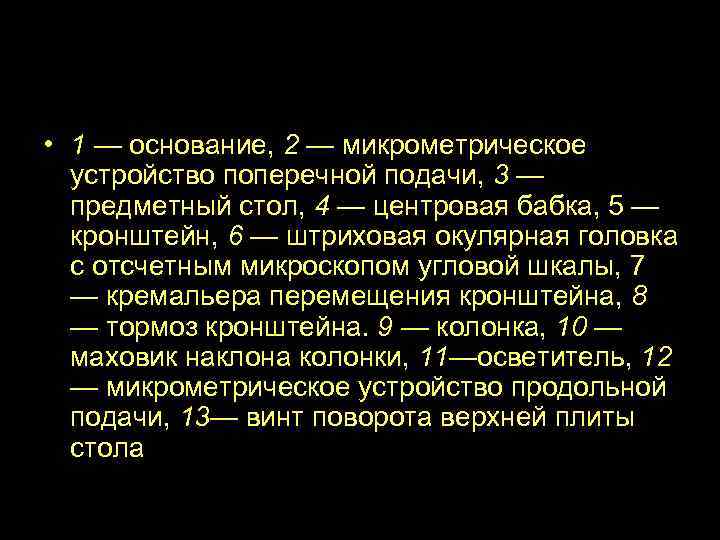

• 1 — основание, 2 — микрометрическое устройство поперечной подачи, 3 — предметный стол, 4 — центровая бабка, 5 — кронштейн, 6 — штриховая окулярная головка с отсчетным микроскопом угловой шкалы, 7 — кремальера перемещения кронштейна, 8 — тормоз кронштейна. 9 — колонка, 10 — маховик наклона колонки, 11—осветитель, 12 — микрометрическое устройство продольной подачи, 13— винт поворота верхней плиты стола

Микроскоп большой БМИ

оптическая схема инструментального микроскопа

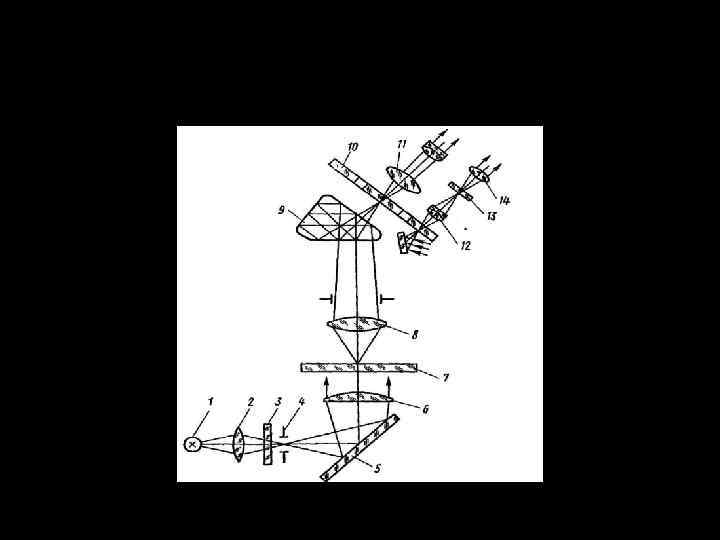

• Лучи света от лампы накаливания 1, пройдя через линзу конденсора 2, светофильтр 3 и диафрагму 4, отражаются от поворотного зеркала 5 и через линзу 6 освещают измеряемый объект, помещенный на предметном столе 7 или закрепленный в центровых бабках. Изображение объекта измерения проектируется объективом 8 в фокальную плоскость окуляра 11, где помещается штриховая сетка 10 и жестко связанный с ней круговой лимб. Между объективом 8 и лимбом 10 для излома хода лучей помещена призма 9. Изображение объекта измерения рассматривается через окуляр 11. Отсчет по градусной шкале производится с помощью отсчетного микроскопа 12. В фокальной плоскости окуляра 14 находится минутная шкала микроскопа 13

Универсальный измерительный микроскоп УИМ

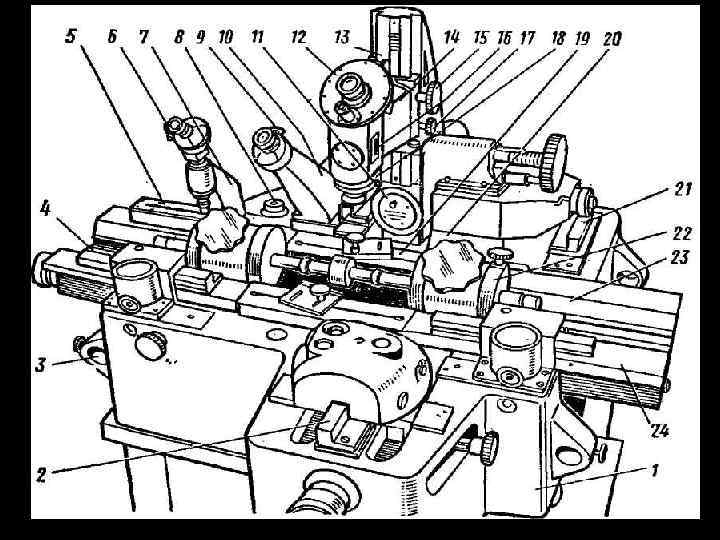

• 1 — основание. 2, 4, 21, 24 — направляющие, 3 — проушины. 5 — шкала продольного хода, 6, 9 — маховичок отсчетного микроскопа, 7 — отсчетный микроскоп продольного хода, 8—уровень. 10— отсчетный микроскоп поперечного хода. 11 — регулировочное кольцо диаметра отверстия диафрагмы осветительного устройства, 12— штриховая окулярная головка. 13—колонка. 14— кронштейн. 15 — кремальера, 16 — главный микроскоп. 17 — тормозной винт, 18 — кольцо точной установки по высоте главного микроскопа. 19 — опорная плоскость, 20 — поперечная каретка, 22— центровая бабка. 23— направляющее ложе.

• • • Пределы измерения длин: в продольном направлении 200 мм в поперечном 100 мм Цена наименьшего деления отсчетного микроскопа со спиральным нониусом 0, 001 мм Предел измерения углов 360° Цена наименьшего деления штриховой окулярной головки V Увеличение главного микроскопа 10 х— 50 х Поле зрения главного микроскопа 4, 2— 21 мм Увеличение отсчетного микроскопа 62 х Увеличение угломерного микроскопа 45 х Поворот колонки ± 2° 30'
