ОПТИЧЕСКИЕ СОЛИТОНЫ (Лекция 4) Дискретные пространственные солитоны В.М.

ОПТИЧЕСКИЕ СОЛИТОНЫ (Лекция 4) Дискретные пространственные солитоны В.М. Шандаров Томский государственный университет систем управления и радиоэлектроники

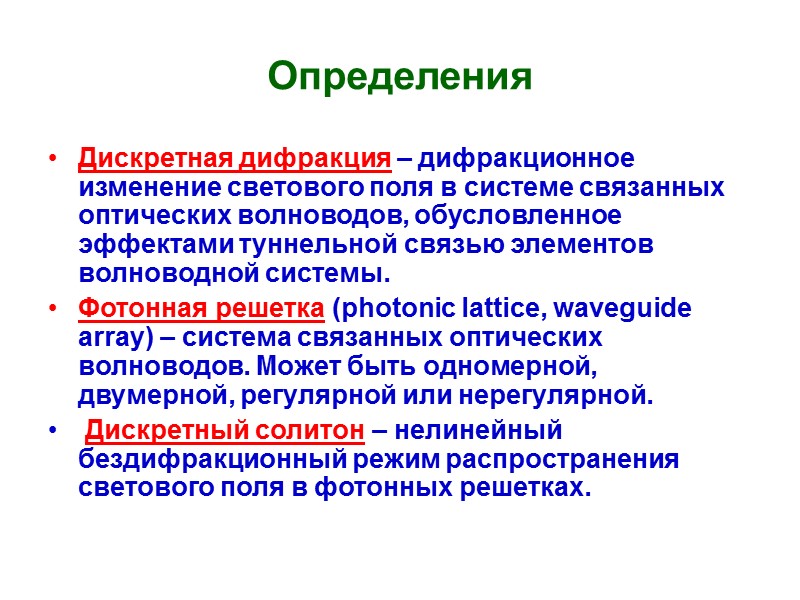

Определения Дискретная дифракция – дифракционное изменение светового поля в системе связанных оптических волноводов, обусловленное эффектами туннельной связью элементов волноводной системы. Фотонная решетка (photonic lattice, waveguide array) – система связанных оптических волноводов. Может быть одномерной, двумерной, регулярной или нерегулярной. Дискретный солитон – нелинейный бездифракционный режим распространения светового поля в фотонных решетках.

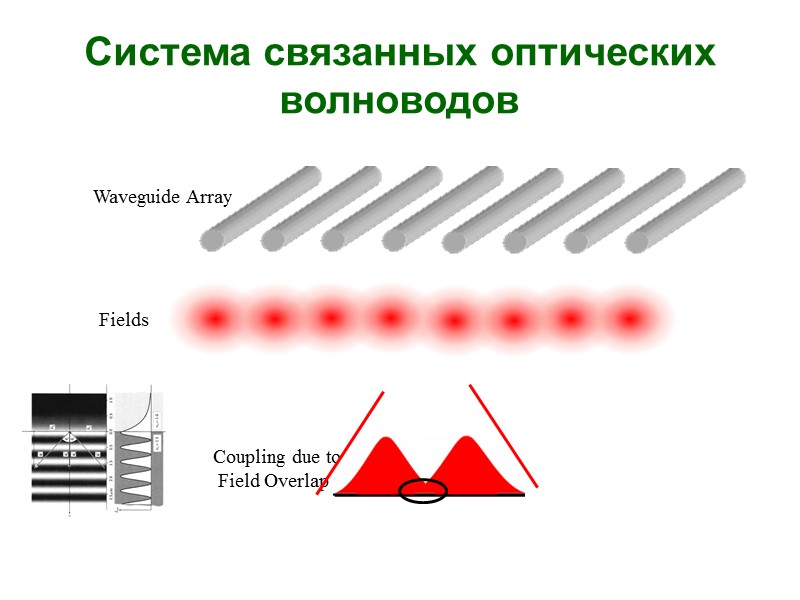

Система связанных оптических волноводов

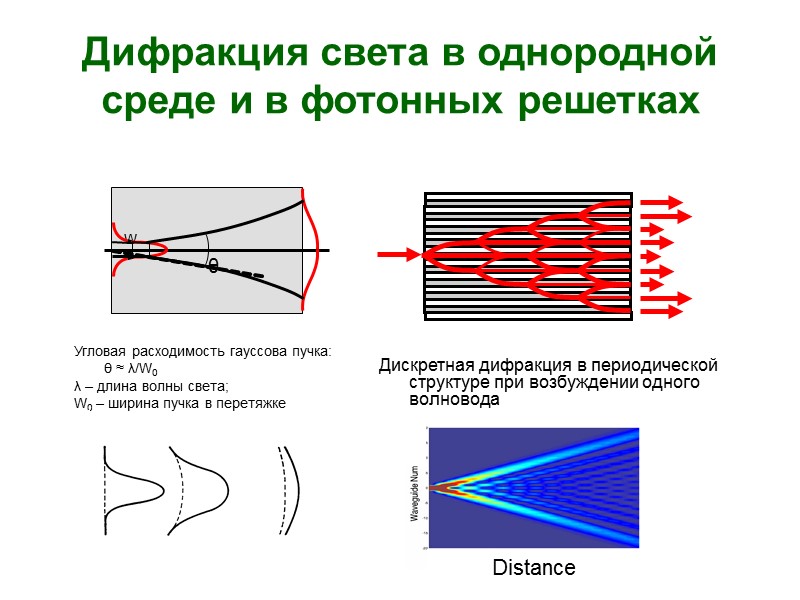

Дифракция света в однородной среде и в фотонных решетках Дискретная дифракция в периодической структуре при возбуждении одного волновода

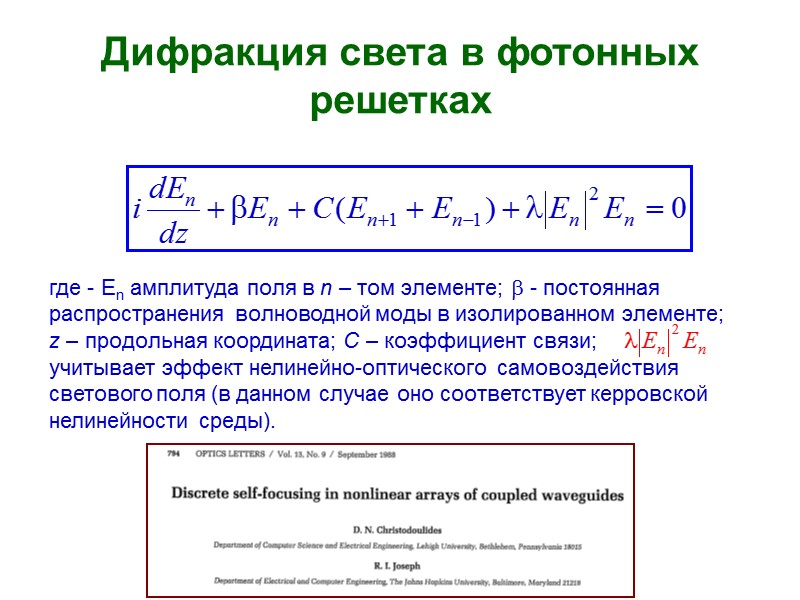

Дифракция света в фотонных решетках где - En амплитуда поля в n – том элементе; b - постоянная распространения волноводной моды в изолированном элементе; z – продольная координата; С – коэффициент связи; учитывает эффект нелинейно-оптического самовоздействия светового поля (в данном случае оно соответствует керровской нелинейности среды).

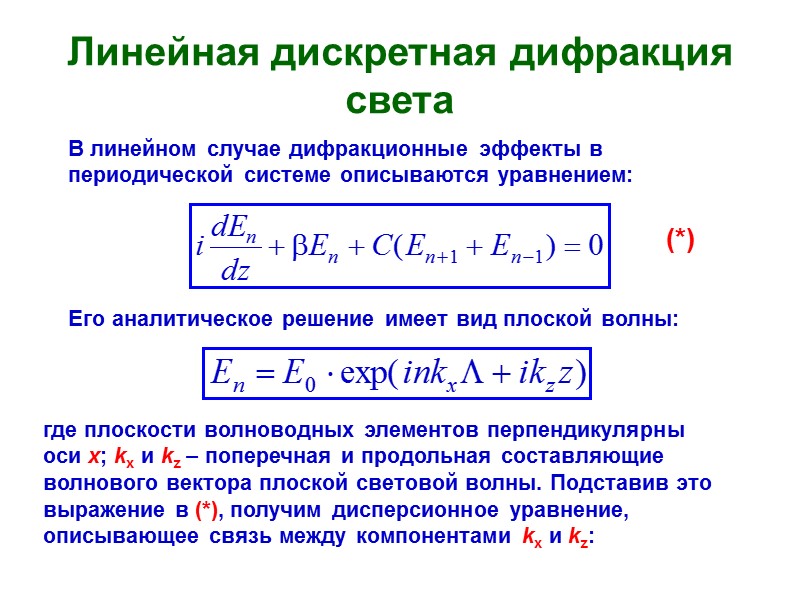

Линейная дискретная дифракция света В линейном случае дифракционные эффекты в периодической системе описываются уравнением: Его аналитическое решение имеет вид плоской волны: где плоскости волноводных элементов перпендикулярны оси x; kx и kz – поперечная и продольная составляющие волнового вектора плоской световой волны. Подставив это выражение в (*), получим дисперсионное уравнение, описывающее связь между компонентами kx и kz: (*)

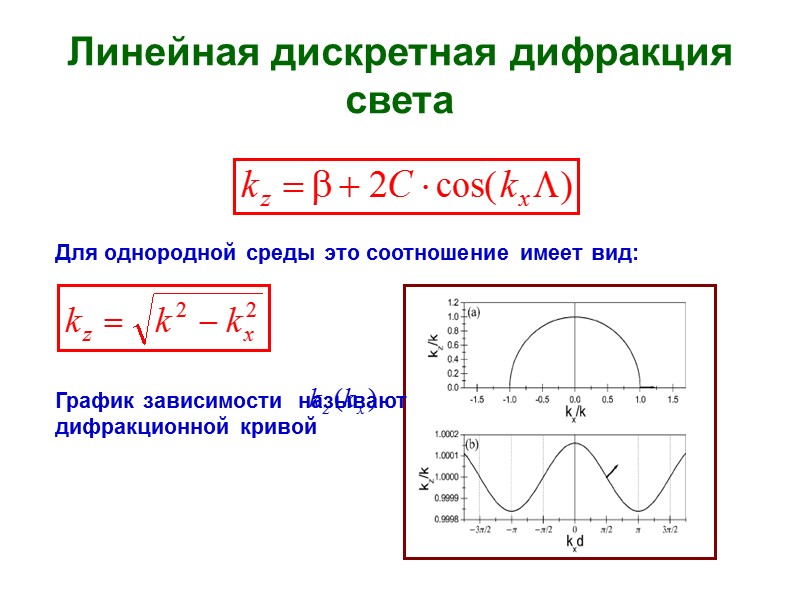

Линейная дискретная дифракция света Для однородной среды это соотношение имеет вид: График зависимости называют дифракционной кривой

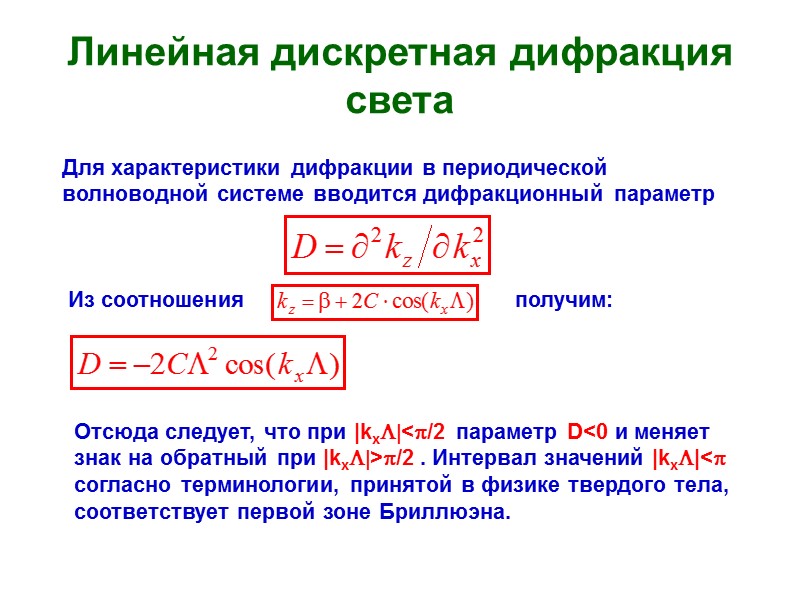

Линейная дискретная дифракция света Для характеристики дифракции в периодической волноводной системе вводится дифракционный параметр Из соотношения получим: Отсюда следует, что при |kxL|

p/2 . Интервал значений |kxL|

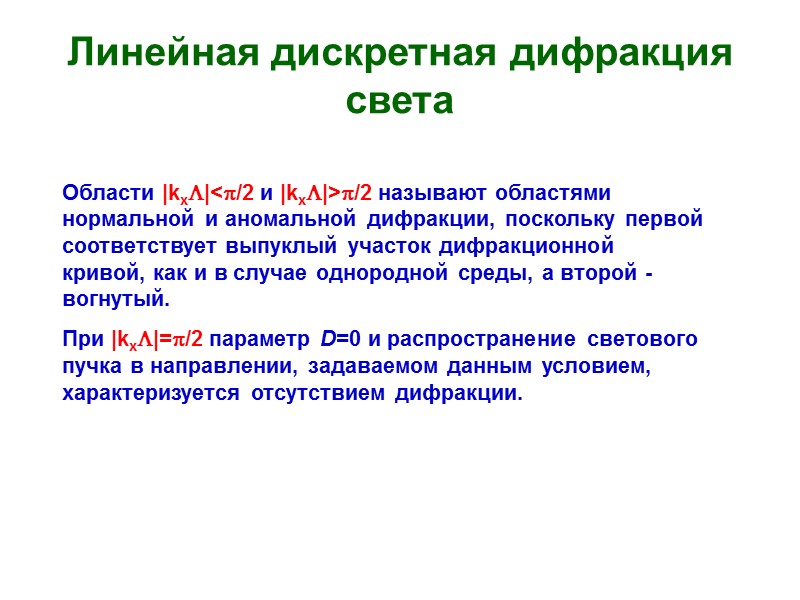

Линейная дискретная дифракция света Области |kxL|

p/2 называют областями нормальной и аномальной дифракции, поскольку первой соответствует выпуклый участок дифракционной кривой, как и в случае однородной среды, а второй - вогнутый. При |kxL|=p/2 параметр D=0 и распространение светового пучка в направлении, задаваемом данным условием, характеризуется отсутствием дифракции.

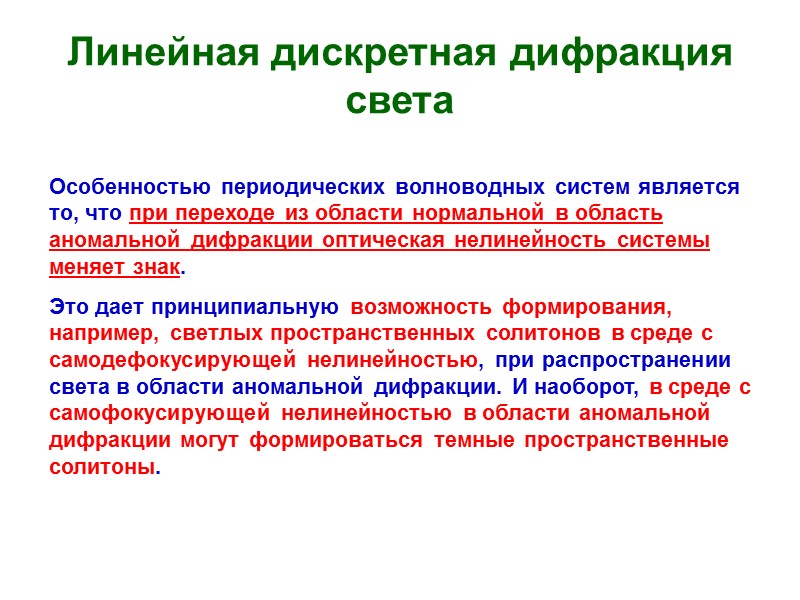

Линейная дискретная дифракция света Особенностью периодических волноводных систем является то, что при переходе из области нормальной в область аномальной дифракции оптическая нелинейность системы меняет знак. Это дает принципиальную возможность формирования, например, светлых пространственных солитонов в среде с самодефокусирующей нелинейностью, при распространении света в области аномальной дифракции. И наоборот, в среде с самофокусирующей нелинейностью в области аномальной дифракции могут формироваться темные пространственные солитоны.

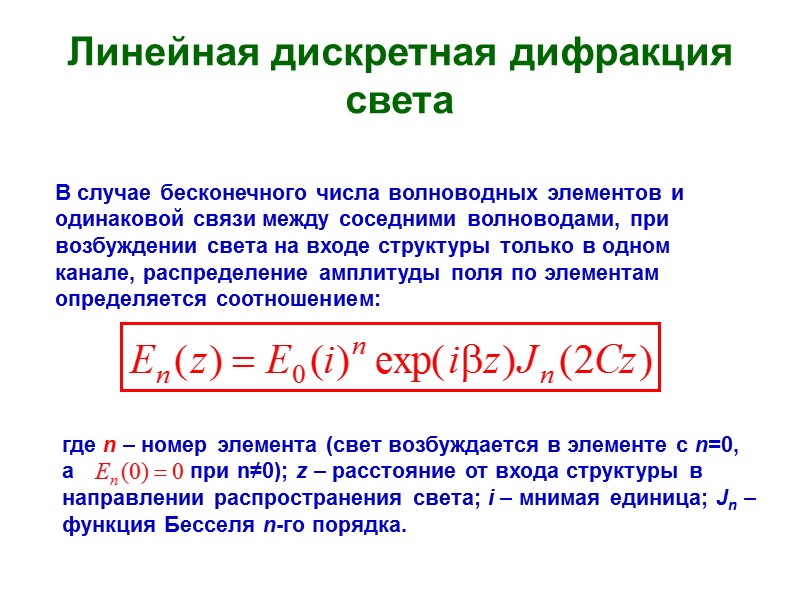

Линейная дискретная дифракция света В случае бесконечного числа волноводных элементов и одинаковой связи между соседними волноводами, при возбуждении света на входе структуры только в одном канале, распределение амплитуды поля по элементам определяется соотношением: где n – номер элемента (свет возбуждается в элементе с n=0, а при n≠0); z – расстояние от входа структуры в направлении распространения света; i – мнимая единица; Jn – функция Бесселя n-го порядка.

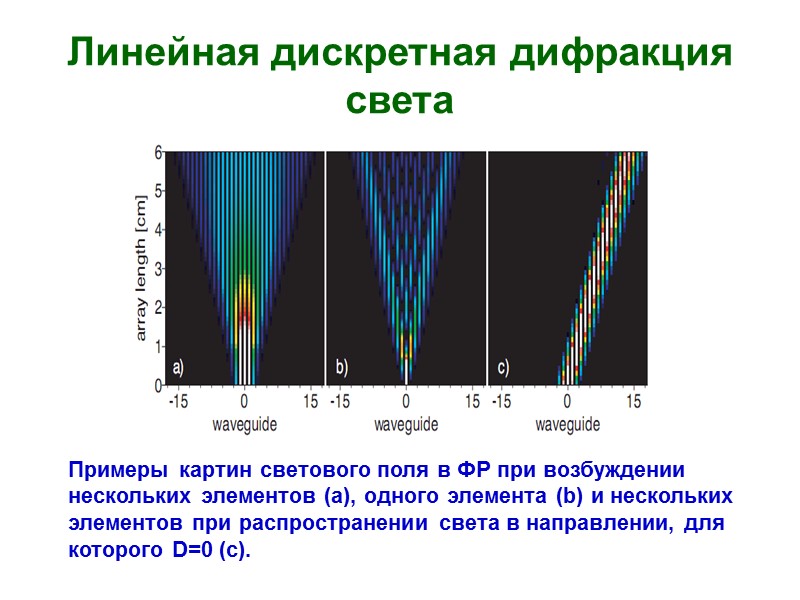

Линейная дискретная дифракция света Примеры картин светового поля в ФР при возбуждении нескольких элементов (а), одного элемента (b) и нескольких элементов при распространении света в направлении, для которого D=0 (c).

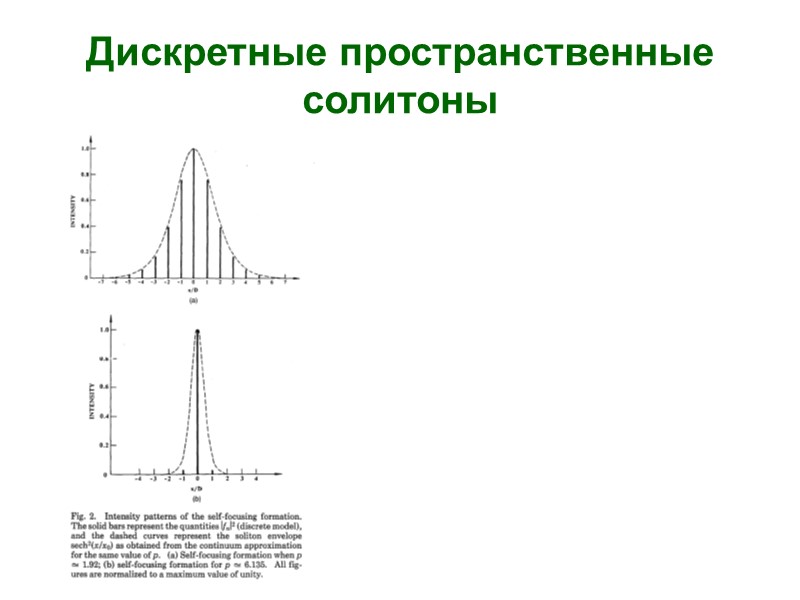

Дискретные пространственные солитоны

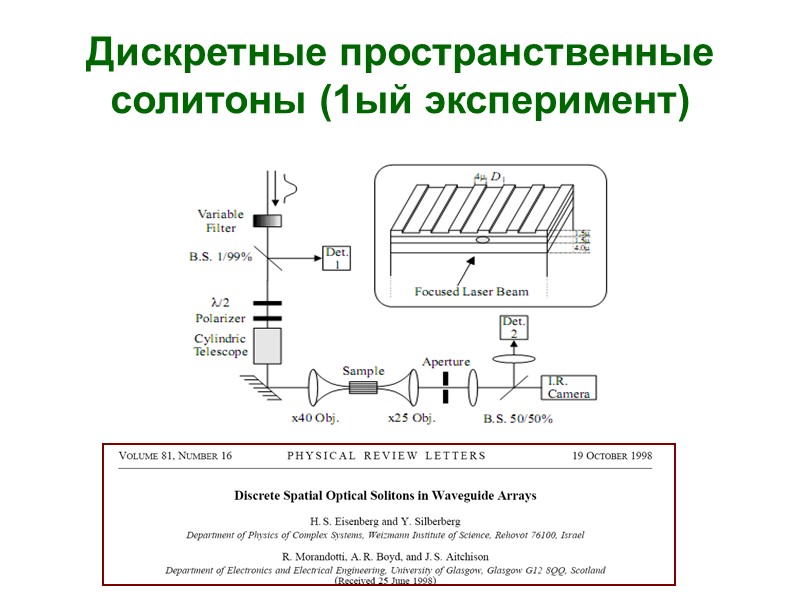

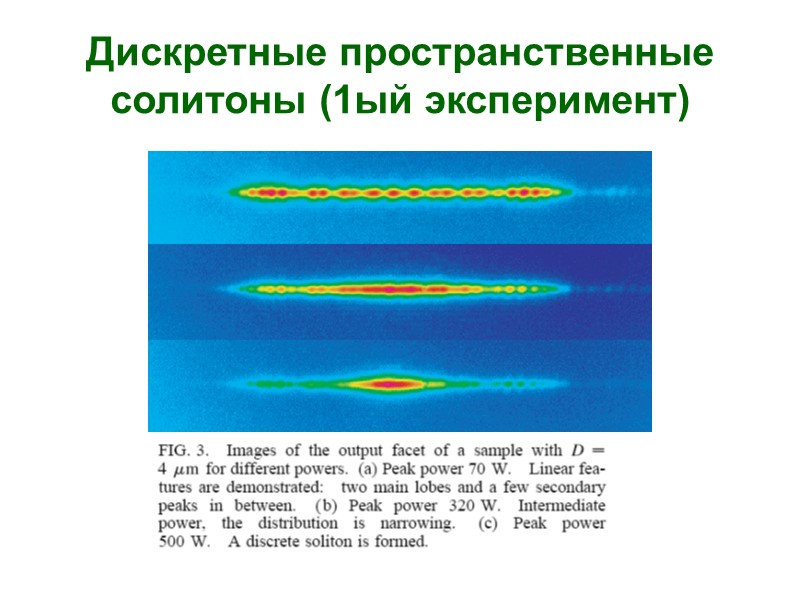

Дискретные пространственные солитоны (1ый эксперимент)

Дискретные пространственные солитоны (1ый эксперимент)

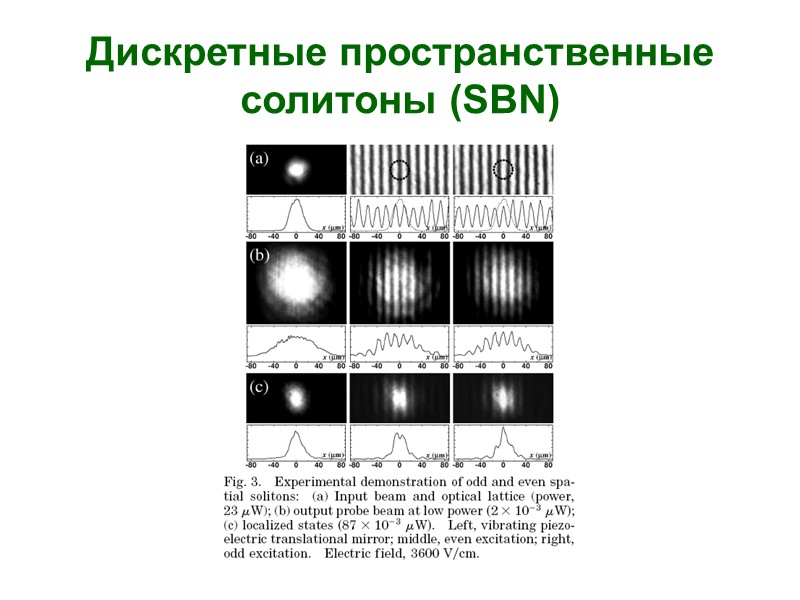

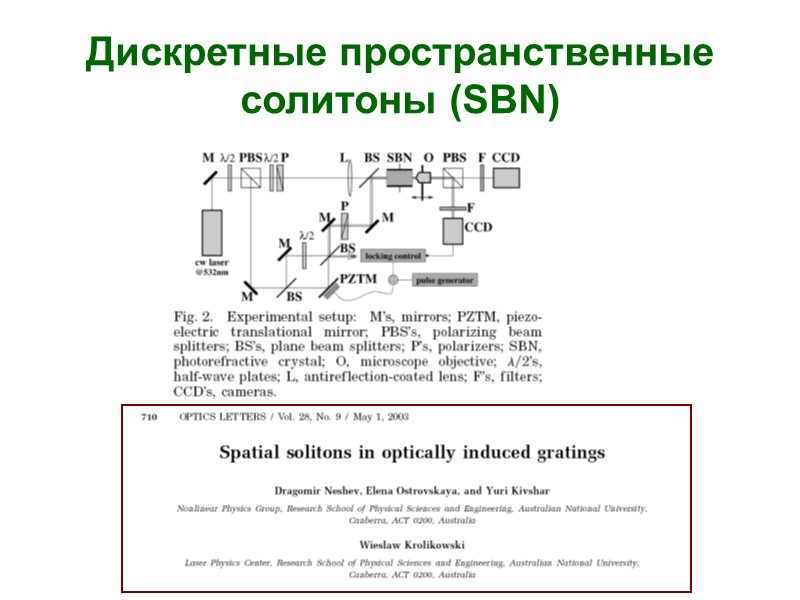

Дискретные пространственные солитоны (SBN)

Дискретные пространственные солитоны (SBN)

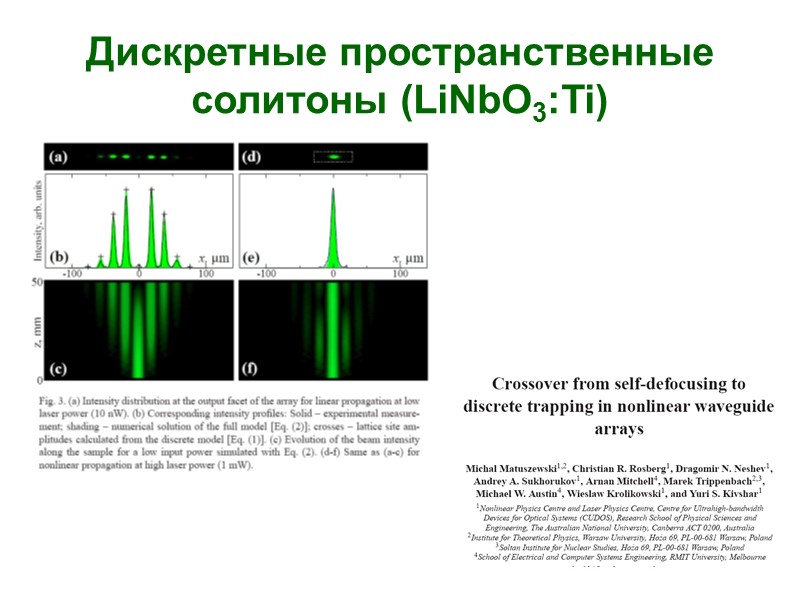

Дискретные пространственные солитоны (LiNbO3:Ti)

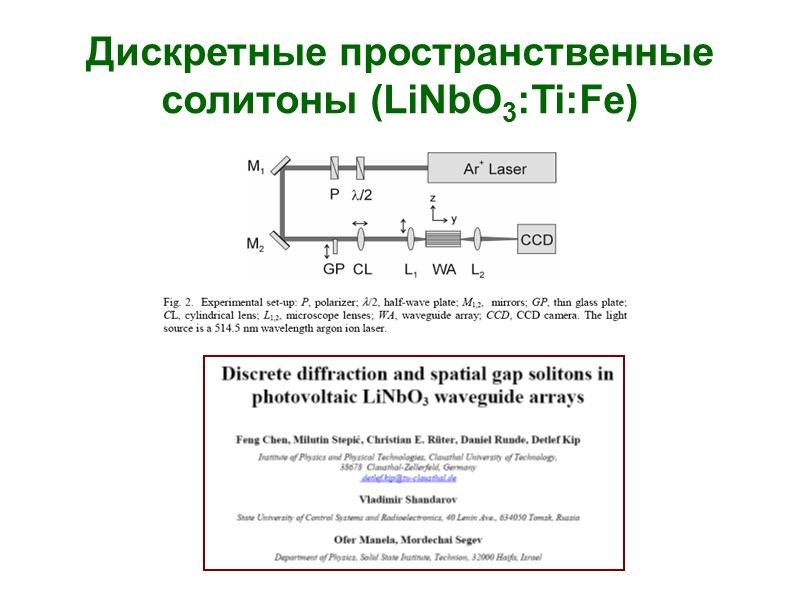

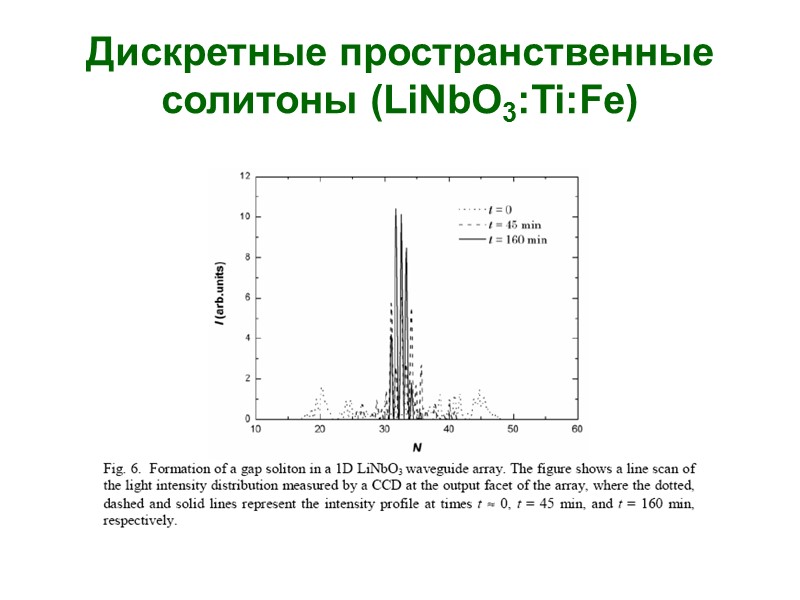

Дискретные пространственные солитоны (LiNbO3:Ti:Fe)

Дискретные пространственные солитоны (LiNbO3:Ti:Fe)

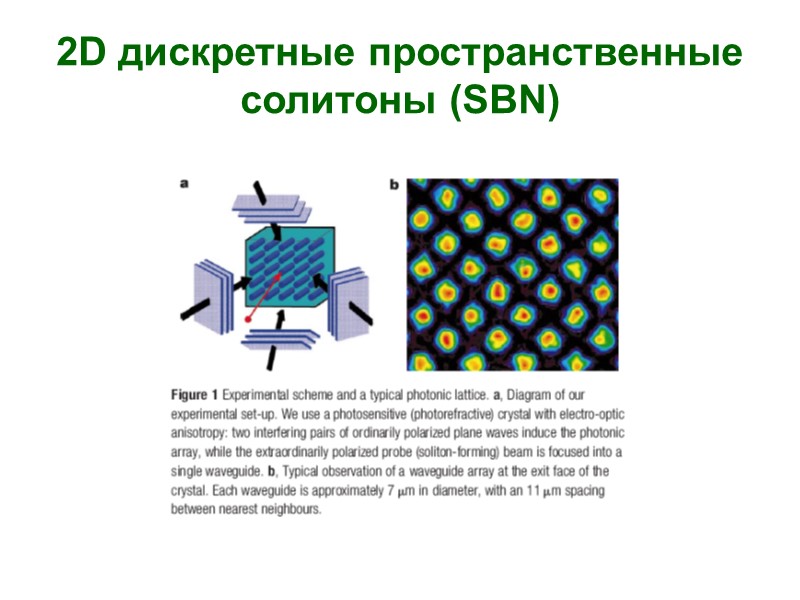

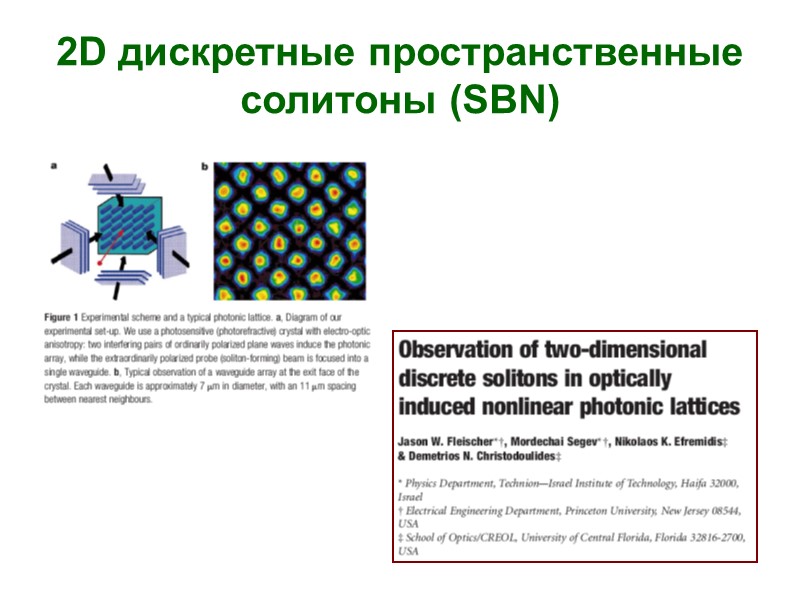

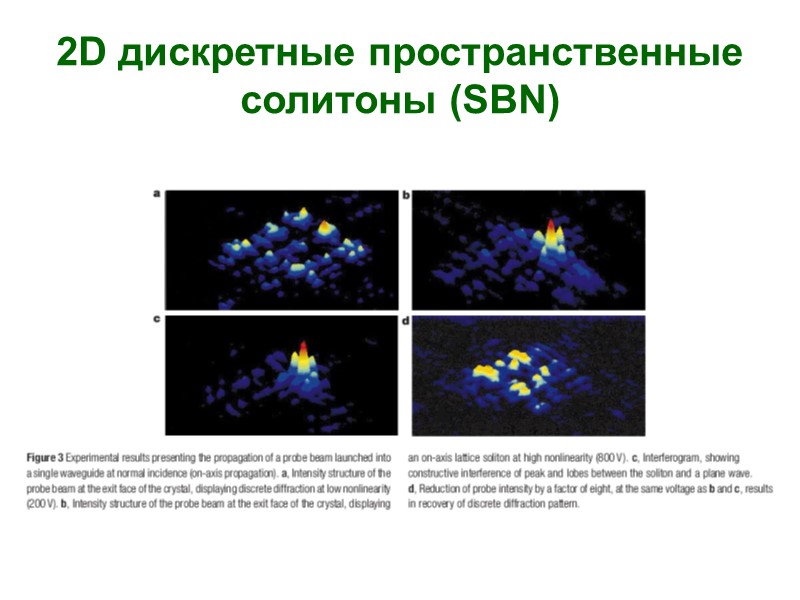

2D дискретные пространственные солитоны (SBN)

2D дискретные пространственные солитоны (SBN)

2D дискретные пространственные солитоны (SBN)

Спасибо за внимание!
